塔基础设计的水平荷载计算摘要：本文就塔基础结构设计中水平荷载计算进行阐述,使设计者能够掌握塔基础设计工程中的关键点，从而，加深对塔基础的认识。
关键词：塔型设备风荷载地震作用引言塔设备是石油化工、石油工业、化学工业等生产中最重要的设备之一。
塔设备由塔设备本体、塔设备附属构筑物（如操作平台、栏杆、梯子、管线等）、支持塔设备的基础这三部分组成。
塔基础支持塔设备的全部荷载（包括垂直荷载、水平荷载等），所以塔基础的设计非常重要，要求达到坚固、适用、经济和合理。
塔型设备属于高耸构筑物，在高耸构筑物计算中风荷载和地震作用的计算尤为重要。
在塔基础的结构设计中，应根据使用中在结构上可能同时出现的荷载，按照承载能力极限状态和正常使用极限状态分别进行荷载效应组合。
表1荷载组合表通过表1可以发现在塔基础结构设计中无论何种工况的组合都少不了风荷载。
同时地震荷载在组合中往往起着决定性作用，《石油化工塔型设备基础设计规范》（SH3030-1997）中5.4.4列出了可不进行截面抗震验算的几种情况，说明在这几种情况下风荷载起决定因素。
所以下面我们重点讨论风荷载作用和水平地震作用。
1 风荷载[]露天放置的塔设备在风力作用下，将在两个方向上产生振动。
一种是顺风向的振动，振动的方向与风流向的一致，另一种是横风向的振动，振动方向与风的流向垂直。
前一种振动是常规设计的主要内容，后一种振动也称风诱发的振动，在工程界以前较少予以重视，但现在对诱发振动的研究日益受到重视，而在塔设备设计的时候考虑风诱发的振动已成为必然的趋势。

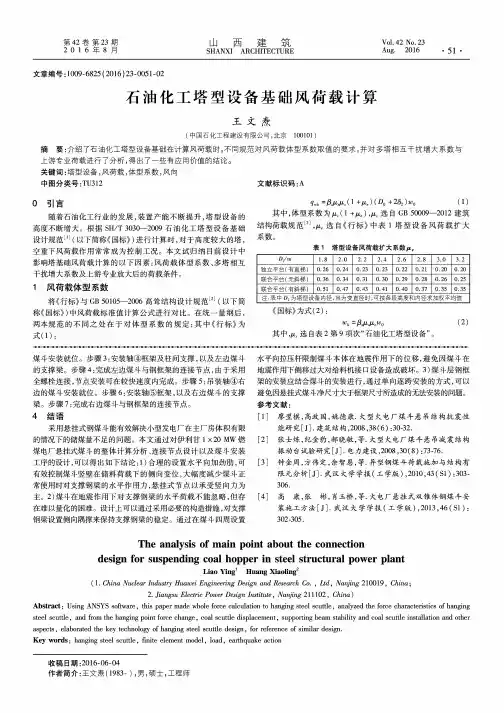

1.1 风向风荷载（常规风荷载计算）《石油化工塔型设备基础设计规范》（SH3030-1997）5.3.1条给出了塔风荷载标准值计算的公式Wk=βzμsμzμr（1+μe）（D0+2δ2）ωo在这里仅就公式中几个系数计算须注意的问题阐述如下：⑴风振系数βz《石油化工塔型设备基础设计规范》（SH3030-1997）5.3.2条：当塔型设备的基本自振周期T1≥0.25s时，应考虑由脉动风引起的风振影响……βz=1+ξε1ε2首先要计算塔体的自振周期，判断是否需要考虑风振影响。
浅析充装气体厂储槽设备基础尹友洪（昆明兰德设计有限公司，昆明 650041）摘要：本文对液化天然气(LNG)储槽设备基础设计的安全性进行分析，对一些静力设备的基础进行详细的设计。
重点对地震作用进行了分析，采用了一些相关的规范进行了分析。
地震作用均采用底部剪力法，只在基础的荷载取值上有所不同。
在工程设计上，按"建筑抗震设计规范"进行地震计算，计算地震作用时，地震系数一般采用，计算偏于安全。
关键词：液化天然气储槽设备基础设计Shallow xi reservoir filling gas plant equipmentfoundationYin Youhong(kunming kunming rand design co., LTD., 650041) Abstract: in this paper, the liquefied natural gas (LNG) reservoir were analyzed, and the safety of equipment foundation design for some static equipment on the basis of detailed design.Mainly analyzes the seismic action, the some related specification is analyzed.Earthquakes are the bottom shear method is adopted, differ only in basic load values.In engineering design, according to the "building aseismic design code for seismic calculation, to calculate the seismic action, seismic coefficient, commonly used calculation should be safe.Keywords: liquefied natural gas storage tank equipment foundation design.0、引言随着液化天然气(LNG)工厂的相继投产及沿海LNG接收终端的建设，我国LNG工业进入了迅速发展的时期。

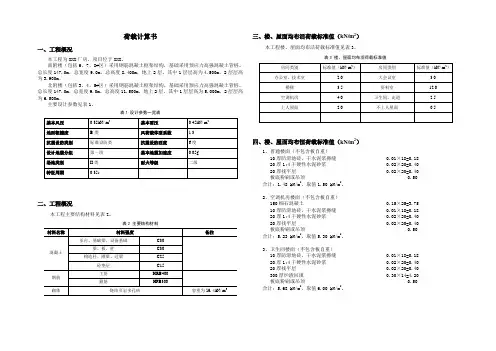

荷载计算书一、工程概况本工程为XXX厂房，项目位于XXX。
南附楼（包括6、7、8#区）采用钢筋混凝土框架结构，基础采用预应力高强混凝土管桩。
总长度147.0m，总宽度9.0m，总高度8.400m，地上2层，其中1层层高为4.500m，2层层高为3.900m。
北附楼（包括3、4、5#区）采用钢筋混凝土框架结构，基础采用预应力高强混凝土管桩。
总长度147.0m，总宽度9.0m，总高度11.500m，地上2层，其中1层层高为5.000m，2层层高为6.500m。
主要设计参数见表1。
表1 设计参数一览表基本风压0.35kN/ m2基本雪压0.45kN/ m2地面粗糙度B类风荷载体型系数 1.3抗震设防类别标准设防类抗震设防烈度6度设计地震分组第一组基本地震加速度0.05g场地类别II类耐火等级二级特征周期0.35s二、工程概况本工程主要结构材料见表2。
表2 主要结构材料材料名称材料强度备注混凝土承台、基础梁、设备基础C30 梁、板、柱C30 构造柱、圈梁、过梁C25 砼垫层C15钢筋主筋HRB400 箍筋HPB300砌体烧结页岩多孔砖容重为16.4kN/ m3三、楼、屋面均布活荷载标准值（kN/m2）本工程楼、屋面均布活荷载标准值见表3。
表3 楼、屋面均布活荷载标准值房间类别标准值（kN/ m2）房间类别标准值（kN/ m2）办公室、技术室 2.0 大会议室 3.0 楼梯 3.5 资料室12.0空调机房 4.0 卫生间、走道 2.5上人屋面 2.0 不上人屋面0.5四、楼、屋面均布恒荷载标准值（kN/m2）1、普通楼面（不包含板自重）10厚防滑地砖，干水泥浆擦缝 0.01×18=0.1820厚1:4干硬性水泥砂浆 0.02×20=0.4020厚找平层 0.02×20=0.40板底粉刷或吊顶 0.50 合计：1.48 kN/m2，取值1.50 kN/m2。
2、空调机房楼面（不包含板自重）150细石混凝土 0.15×25=3.7510厚防滑地砖，干水泥浆擦缝 0.01×18=0.1820厚1:4干硬性水泥砂浆 0.02×20=0.4020厚找平层 0.02×20=0.40板底粉刷或吊顶 0.50 合计：5.23 kN/m2，取值5.30 kN/m2。
冷却管基础承载计算
冷却管基础承载计算需要考虑多个因素，包括冷却管直径、管间距、土壤类型、土壤承载能力、地下水位等。
下面是一些常见的计算方法：
1.单个冷却管承载能力计算：
2.公式：P = (D/2)^2
3.14(t + 2) * r
3.其中，P为单个冷却管承载能力，D为冷却管直径，t为土壤承载能力，r为土壤容
重。
4.冷却管基础承载能力计算：
5.公式：P = n * p
6.其中，P为冷却管基础承载能力，n为冷却管数量，p为单个冷却管承载能力。
7.土壤承载能力计算：
8.公式：t = k * q
9.其中，t为土壤承载能力，k为土壤承载系数，q为地下水位深度。
需要注意的是，这些计算方法仅供参考，实际应用中需要根据具体情况进行修正和调整。
同时，还需要考虑其他因素，如冷却管材质、连接方式、管道支撑等。
地基承载力问答1、地基承载力计算公式是什么?怎样使用?答1、f=fk+ηbγ(b-3)+ηdγο(d-0.5)式中：fk——垫层底面处软弱土层的承载力标准值（kN/m2）ηb、ηd——分别为基础宽度和埋深的承载力修正系数b－－基础宽度（m）d——基础埋置深度（m）γ－－基底下底重度（kN/m3）γ0——基底上底平均重度（kN/m3）答2 、你想直接用标贯计算承载力，是可行的，承载力有很多很多的计算方法，标贯是其中的一种，但目前规范都逐渐取消了，老版本的工程地质手册记录了很多的世界各地（包括中国）的标贯锤击数N确定承载力的公式，你可以从中选择一个适合你所在地方条件的公式来计算。
答3、根据土的强度理论公式确定地基承载力特征值公式：fa=Mb*γ*b+Md*γm*d+Mc*Ck其中Ck为粘聚力标准值，由勘察单位实地勘察、实验确定，在勘察报告上按土层列表显示。
2、地基承载力计算公式中的d如何取值?d是地基的埋置深度还是基底到该层土层底的深度？答、d就是基础埋置深度(m)，一般自室外地面标高算起。
在填方整平地区，可自填土地面标高算起，但填土在上部结构施工后完成时，应从天然地面标高算起。
对于地下室，如采用箱形基础或筏基时，基础埋置深度自室外地面标高算起；当采用独立基础或条形基础时，应从室内地面标高算起。
3、地基承载力计算公式如何推导答、你可以到百度文库里面下载一个GB50007-2002《建筑地基基础设计规范》，里面有详细的给你介绍的！4、地基承载力计算公式是什么?具体符号代表什么?怎样计算?答、 1、地基承载力特征值可由载荷试验或其它原位测试、公式计算、并结合工程实践经验等方法综合确定。
2、当基础宽度大于3m或埋置深度大于0.5m时，从载荷试验或其它原位测试、经验值等方法确定的地基承载力特征值，尚应按下式修正：fa=fak+ηbγ(b-3)+ηdγm(d-0.5)式中fa--修正后的地基承载力特征值；fak--地基承载力特征值ηb、ηd--基础宽度和埋深的地基承载力修正系数γ--基础底面以下土的重度，地下水位以下取浮重度；b--基础底面宽度(m)，当基宽小于3m按3m取值，大于6m按6m取值；γm--基础底面以上土的加权平均重度，地下水位以下取浮重度；d--基础埋置深度(m)，一般自室外地面标高算起。
施工升降机基础计算书1、设备基本参数施工升降机型号：SCD200/200，架设高度：60m，标准节高度：1.508m，外笼重：1600kg，吊笼重：1600kg×2=3200kg，对重重量：1200kg×2=2400kg，吊笼载重量：2000kg×2=4000kg，导轨架重（共需40节标准节，标准节重165kg）：165kg×40=6600kg，其他配件总重量：200kg，2、荷载计算P k=(3200.00+1600.00+4800.00+4000.00+13200.00+200.00)10/1000=270.00kN 考虑动载、自重误差及风载对基础的影响，取系数n=2.1P=2.1×270.00=567.00kN3、地基承载力验算G k=25×4.60×4.00×0.30=138.00kN承台自重设计值 G＝138.00×1.2＝165.60kN作用在地基上的竖向力设计值F＝567.00+165.60=732.60kN基础下地基土为3：7灰土夯实，地基承载力设计值为100kPa。
地基承载力调整系数为k c=0.4。
基础下地基承载力为p= 100.00×4.60×4.00×0.40＝736.00kN > F=732.60kN 该基础符合施工升降机的要求。
4、基础承台验算基础承台砼强度等级为C30，其轴心抗压强度f c=14.3N/mm2，轴心抗拉强度f t=1.43N/mm2，底面长l=4.6m，宽b=4m，底面积S=4.6×4=18.4m2，承台高h=0.3m。
导轨架长c=0.65m，宽a=0.65m。
1）承台底面积验算轴心受压基础基底面积应满足S=18.4≥(Pk+Gk)/fc=(270+138)/14.3=0.029m2。
（满足要求）2）承台抗冲切验算由于导轨架直接与基础相连，故只考虑导轨架对基础的冲切作用。
编号：2012-GA-02荆岳铁路公安长江大桥工程江陵岸码头吊机计算单计算：复核：项目负责：副部长：部长：一、设计说明码头吊机位于施工栈桥前端的起重平台下游侧，作为材料和临时结构上下河的主要起重设备。
吊机为安庆长江大桥70t架梁吊机改制，底盘前后横梁变短，基础设置8根直径820mm，厚8mm的钢管桩，每2根桩为一个支点，桩顶配1根3.2m长的2H588作为分配梁。
码头吊机基础布置图如下：图1-1：吊机结构总图二、计算荷载1、吊机施工荷载：自重230t，考虑需要的最大起吊重量70t，吊幅21m，。
2、水流力计算考虑起重平台群桩的遮流作用，码头吊机位置冲刷深度取设计图纸提供的冲刷深度的一半，取5m ，则码头吊机处水文资料如下：表2-1：码头吊机处水文资料钢管桩嵌固点由栈桥计算（2012-GA-01）知，桩入土深度为8.5m 。
钢管桩迎水面积为229.250.8224()A m =⨯=水流力计算依据《公路桥涵设计通用规范》4.3.8条，水流力标准值22w V F KA gγ=，K=0.8，2240.8219.7()A m =⨯=， 2.65()V m s =，55.3w F kN =。
流水压力合力点取水面以下0.3倍水深处，距离结构顶0.329.258.775()m ⨯= 第二三四根钢管桩水流力按《港口工程荷载规范》取遮流系数0.4675，225.8w F kN = ，312.1w F kN =，4 5.6w F kN =三、计算结果3.1、吊机工作状态验算1、吊机基础布置图如图图3-1：吊机施工工况2、吊机施工分两种工况：工况一：吊机垂直或平行辅助墩平台起吊：吊机所需最大起吊为70t，此时吊幅21m，每两根桩为一个支点，上面布置分配梁F1,计算得：前支点受压：后支点受拉：工况二：吊机与辅助墩平台成45°角时起吊：吊机所需最大起吊为70t，此时吊幅21m，每两根桩为一个支点，上面布置分配梁F1,计算得：前支点受压:中支点受压：后支点受拉：由计算结果得，取最不利工况二计算。

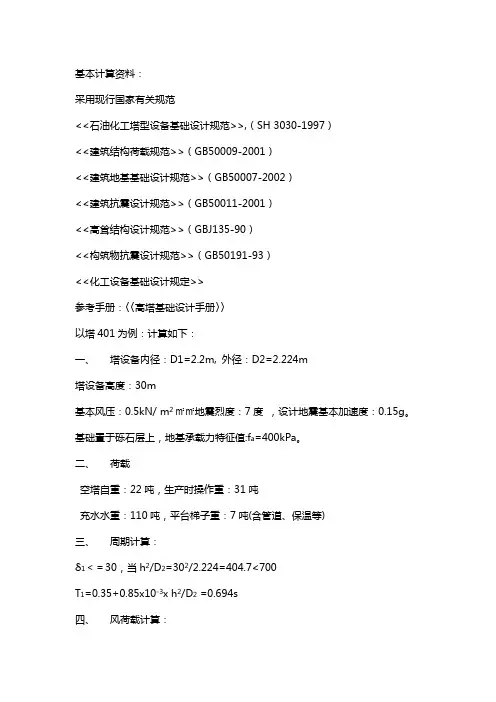

基本计算资料：采用现行国家有关规范<<石油化工塔型设备基础设计规范>>,（SH 3030-1997）<<建筑结构荷载规范>>（GB50009-2001）<<建筑地基基础设计规范>>（GB50007-2002）<<建筑抗震设计规范>>（GB50011-2001）<<高耸结构设计规范>>（GBJ135-90）<<构筑物抗震设计规范>>（GB50191-93）<<化工设备基础设计规定>>参考手册：〈〈高塔基础设计手册〉〉以塔401为例：计算如下：一、塔设备内径：D1=2.2m, 外径：D2=2.224m塔设备高度：30m基本风压：0.5kN/ m2㎡㎡地震烈度：7度，设计地震基本加速度：0.15g。
