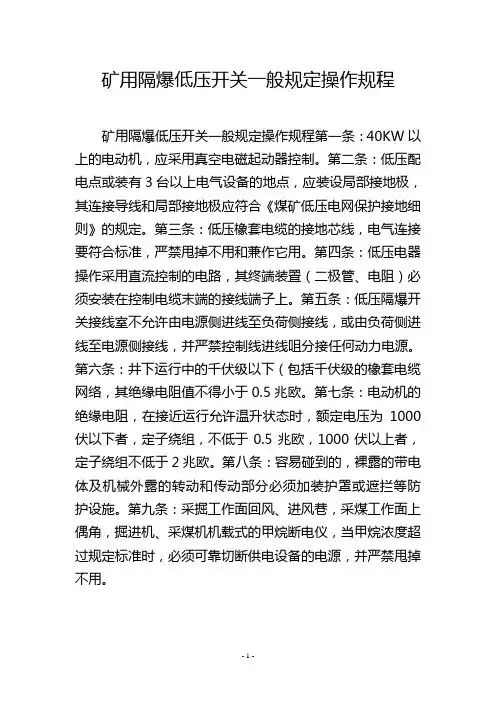

矿用隔爆低压开关一般规定操作规程
矿用隔爆低压开关一般规定操作规程
矿用隔爆低压开关一般规定操作规程第一条：40KW以上的电动机，应采用真空电磁起动器控制。
第二条：低压配电点或装有3台以上电气设备的地点，应装设局部接地极，其连接导线和局部接地极应符合《煤矿低压电网保护接地细则》的规定。
第三条：低压橡套电缆的接地芯线，电气连接要符合标准，严禁甩掉不用和兼作它用。
第四条：低压电器操作采用直流控制的电路，其终端装置（二极管、电阻）必须安装在控制电缆末端的接线端子上。
第五条：低压隔爆开关接线室不允许由电源侧进线至负荷侧接线，或由负荷侧进线至电源侧接线，并严禁控制线进线咀分接任何动力电源。
第六条：井下运行中的千伏级以下（包括千伏级的橡套电缆网络，其绝缘电阻值不得小于0.5兆欧。
第七条：电动机的绝缘电阻，在接近运行允许温升状态时，额定电压为1000伏以下者，定子绕组，不低于0.5兆欧，1000伏以上者，定子绕组不低于2兆欧。
第八条：容易碰到的，裸露的带电体及机械外露的转动和传动部分必须加装护罩或遮拦等防护设施。
第九条：采掘工作面回风、进风巷，采煤工作面上偶角，掘进机、采煤机机载式的甲烷断电仪，当甲烷浓度超过规定标准时，必须可靠切断供电设备的电源，并严禁甩掉不用。
- 1 -。
低压开关——课件
按结构型式可分: 为塑壳式、万能式 、限流式、直流快速式、灭磁式、 漏电保 护式
按操作方式分: 人力操作式、动力操作式、储能操作式
按极数分: 单极、二极、三极、四极式
按安装方式又可分: 固定式、插入式、抽屉式
按断路器在电路中的用途可分: 配电用断路器、电动机保护用断路器、其他负载用断路器
3.低压断路器结构及原理
额定电压 (V)
主触头 额定电 流（A）
极 数
脱扣器形 式
热脱扣器额定电流（括 号内为整定电流调节范 围）（A）
电磁脱扣器瞬时动作 整定值（A）
AC380 DC220 AC380 DC220
AC380 DC220
AC380 DC220
20
3 2
复式
0.15（0.10～0.15） 0.20（0.15～0.20）
20
3 电磁式 2
0.30（0.20～0.30） 0.45（0.30～0.45） 0.65（0.45～0.65）
1（0.65～1）
1.5（1～1.5）
2（1.5～2）
20
3 热脱扣器 2式
3（2～3） 4.5（3～4.5） 6.5（4.5～6.5）
为电磁脱扣器额定电 流的8～12倍（出厂时 整定于10倍）
2
3
4
9
87
65
2-转轴
3-弹簧
5-绝缘垫板 6-动触头
8-接线端子 9-绝缘方轴
2.HZ10系列组合开关的型号、符号 HZ 10－ /
组合开关 设计序号
极数 开关专门用途代号
额定电流
例： HZ10-25
HZ10-60
符号：
QS
倒顺开关
动触头
换相接线 静触头
按操作方式分: 人力操作式、动力操作式、储能操作式
按极数分: 单极、二极、三极、四极式
按安装方式又可分: 固定式、插入式、抽屉式
按断路器在电路中的用途可分: 配电用断路器、电动机保护用断路器、其他负载用断路器
3.低压断路器结构及原理
额定电压 (V)
主触头 额定电 流（A）
极 数
脱扣器形 式
热脱扣器额定电流（括 号内为整定电流调节范 围）（A）
电磁脱扣器瞬时动作 整定值（A）
AC380 DC220 AC380 DC220
AC380 DC220
AC380 DC220
20
3 2
复式
0.15（0.10～0.15） 0.20（0.15～0.20）
20
3 电磁式 2
0.30（0.20～0.30） 0.45（0.30～0.45） 0.65（0.45～0.65）
1（0.65～1）
1.5（1～1.5）
2（1.5～2）
20
3 热脱扣器 2式
3（2～3） 4.5（3～4.5） 6.5（4.5～6.5）
为电磁脱扣器额定电 流的8～12倍（出厂时 整定于10倍）
2
3
4
9
87
65
2-转轴
3-弹簧
5-绝缘垫板 6-动触头
8-接线端子 9-绝缘方轴
2.HZ10系列组合开关的型号、符号 HZ 10－ /
组合开关 设计序号
极数 开关专门用途代号
额定电流
例： HZ10-25
HZ10-60
符号：
QS
倒顺开关
动触头
换相接线 静触头
矿山电工学1
1~1 概述
一、基本概念：
1、矿山供电——矿山所需电能的供应和分 配问题。
(任务?为什么要用电能作为主要力？）
2、电力系统——电能由各种形式的发电厂 产生，经过输送、变换和分配，到达分散 的电能用户，这些生产——变换——传 输——分配——消费的环节,组成的一个有 机整体，叫做电力系统(如图1-1所示)。
1~1 概述
三、电∽力∽负荷∽及∽对∽供电∽的∽要∽求：∽ ∽ ∽ ∽
1、电力负荷： 是指设备或线路正常运行时消耗和损耗的功率之和。 2、电力负荷的分级： ⑴ 一级负荷：当中断供电时，将造成人身伤亡者， 或在政治、经济上造成重大损失者，为一级负荷。 ⑵ 二级负荷：当中断供电时，将在政治、经济上造 成较大损失者，为二级负荷。 ⑶ 三级负荷：除一、二级负荷外，均为三级负荷。 3、对电力负荷的供电要求： ⑴ 一级：双电源双回路； ⑵ 二级：双回路或专用线； ⑶ 三级：无要求。
(电网电压的分类P3-4)
6、 一次系统和二次系统：把发电、输电、变电和配电 等环节，称作一次系统；把保护、测量、显示和调度 （控制）等环节，称作二次系统。
7、主要电气设备图符：表1-1 P3
1~1 概述
二、电力系统的额定电压：
1、用电设备额定电压：能使用电设备正常运行并获得 最佳经济效果的电压。
所谓基本路径是指电能从发电机到电动机(用户)所经 过的最少环节和最少设备。
二、供电系统结线方式:
1、供电系统结线：
指由各种电气设备及其联结线根据一定的方法所构 成的供电线路，其功能是汇集和分配电能。
2、母线：
又称汇流排，实质上是电源线路或变压器与多个用 户馈出线的连接处，是电路中的一个节点，起集中和 分配电能作用，是解决一个电源与多个负荷之间供电 矛盾的好办法。
矿用低压自动馈电开关
一、结构
喇叭嘴
提升铰 链门
接线盒 显示窗
闭锁机构
一、结构
电路板
智能 保护器
变压器
零序变压器
中间继电器 三项电抗器
阻容吸收 熔断器
时间继电器
综合保护装置
合闸按钮
分闸按钮
实验开关
电源模块
整定按钮
二、电路组成——由主回路和辅助回路组成
1)主回路
断路器ZD—控制主回路
矿
用
控制变压器BK—提供控制电
三、工作原理1)漏电保护
(2)做总开关
HK2打在““总”，断 开LXH而将附加直流电 源接到地端，即加到对 地绝缘电阻上，实现无 选择性的漏电保护。如 果主线路发生漏电现象 或是任一分支线路漏电 时分开关拒动，总开关 的检漏回路检测的绝缘 电阻小于漏电动作值， 总开关会在设定时间内 使J1-2闭合，断路器 跳闸。
五、常见故障排除
故障现象
检查项目
解决办法
有“吱吱”响
一次保险是否松动 拧紧保险
漏电不跳闸
FD是否可靠接地
检查FD
无显示指示灯不亮 交流电源线松动否 接好电源线
保护误动作
整定值是否对
重新输入整定值
测量不准确
交流输入是否松动 接好交流输入线
本节小结
馈电 开关 类型
作用
隔爆真空自动馈电开关——采用电子综合保护装置
（2）调开关工作方式。如果做分开关时，需具备主漏电保 护，将门背面的选择开关打至“分”，如果做总开关时，为 后备漏电保护，将开关打至“总”位。
（3）菜单调节。合上HK1，辅助回路电源接通，显示器实 时显示电源电压值，电网绝缘电阻值及主回路三相电流值。 可通过门上的四个菜单操作按钮进行菜单操作。其中“确认” 按钮，可进入菜单或返回上级菜单；向上“↑”或向下“↓” 为选择按钮，可选择菜单项，所选菜单项高亮显示；“复位” 按钮可以解除闭锁，实现复位。
低压开关类电气介绍
低压开关类电气介绍一、低压开关的原理低压开关的原理是基于电磁吸合原理工作的。
在正常情况下，电磁继电器处于断开状态，电源无法通过继电器。
当控制电压施加到继电器的线圈时，线圈中产生的磁场会吸引可移动的铁芯，使其闭合，从而使电路通电并开始工作。
一旦控制电压停止供应，铁芯会脱离线圈，使继电器恢复到断开状态。
低压开关通常由继电器、触点、线圈、铁芯等部件组成。
继电器是控制开关的核心部件，负责感应和传递电信号。
触点用于打开和关闭电路，线圈产生磁场，铁芯则作为电流的导体，传递控制信号。
二、低压开关的类型低压开关主要分为磁力式开关和热力式开关两种类型。
1. 磁力式开关磁力式开关是通过电磁原理工作的开关，它包括电磁继电器、磁力触点开关等。
电磁继电器通常用于控制电路的开关和保护，它具有响应速度快、可靠性高、寿命长等优点。
磁力触点开关主要用于控制电流的通断，常见于家用电器中。
2. 热力式开关热力式开关是通过热力原理工作的开关，它包括热继电器、热继电器开关等。
热继电器主要用于对电路进行保护，当电路过载或短路时，热继电器会自动断开电源，避免发生火灾等危险。
热继电器开关常用于电动机的启动和停止，具有过载保护、短路保护等功能。
三、低压开关的工作原理低压开关的工作原理是基于电磁感应和热力原理的。
当控制电压施加到继电器的线圈时，line 线圈中产生的磁场会吸引可移动的铁芯，使其闭合，从而使电路通电并开始工作。
同理，热继电器也是通过电流通过继电器时产生的热量使继电器动作。
在实际应用中，低压开关可以实现手动控制、远程控制和自动控制等多种功能。
通过电路设计和设置参数，可以根据需要对电路进行开关和保护，确保电路安全稳定地工作。
四、低压开关的应用领域低压开关广泛用于工业、商业和住宅等领域，如工厂、仓库、商场、办公楼、住宅等。
它们常用于控制电气设备的启动、停止和保护，如电动机、灯光、电热器等。
在工业领域，低压开关通常用于控制大型设备和电路，如电动机、输电线路、变压器等。
浅析煤矿井下低压馈电开关漏电保护技术
浅析煤矿井下低压馈电开关漏电保护技术摘要：煤矿井下在作业时，会使用到大量的电力设备。
但是这些设备在井下作业中的应用，会受到空气、环境等各种不同因素的影响，导致自身很容易出现故障，特别是井下的环境相对比较潮湿，很容易引发漏电问题。
本文针对煤矿井下低压馈电开关漏电保护技术的具体应用情况进行分析，为漏电故障问题提供有效的控制措施。
关键词：煤矿井下;低压馈电;开关漏电;保护技术在针对煤矿资源进行开采的时候，不可避免的会进入到煤矿井下进行作业。
由于煤矿开采的环境比较恶劣，虽然在开采过程中，会使用一些具有一定安全系数和稳定性的低压馈电技术。
但是在这些技术的具体应用过程中，由于电力设备等一些精密仪器在实际应用过程中，很容易受到井下一些因素的影响，比如空气的潮湿、酸碱等因素，导致这些精密仪器本身很容易出现故障问题。
在众多的故障问题当中，最具有危险性的故障就是漏电，由于井下作业的空间也比较小，环境也比较恶劣，所以一旦出现漏电现象，不仅会导致井下作业人员自人身安全受到严重威胁，而且严重的情况下，还有可能会引发严重的爆炸事故。
1 煤矿井下低压馈电保护分类煤矿资源一直以来都是现代人在日常生活过程中非常重要的能源之一，同时煤矿资源对很多行业的发展，也具有不可替代的影响和作用。
特别是近年来，社会的快速发展，对煤矿资源的整体需求也在不断增加，在这种背景下，要结合实际情况，适当加大对煤矿资源的开采力度。
但是需要注意的一点就是，由于煤矿井下作业具有一定的危险性，同时井下环境比较恶劣，一旦出现安全事故，将会造成严重的损失，同时还会出现严重的人员伤亡事故。
所以在这种背景下，要结合实际情况，尽可能避免出现各种不同类型的故障问题[1]。
在具體操作操作过程中，要针对漏电问题进行有针对性的分析，这样才能够保证井下作业的安全性和稳定性。
一般情况下，在煤矿井下低压馈电开关的实际应用过程中，集中和分散这两种不同类型的方式，是主要的开关保护方式。
漏电保护在具体实施过程中，如果具有一定的集中性特征，那么在具体操作过程中，其可以直接利用单相地接的方式，这样可以在漏电的时候，直接产生出相对应的保护动作。
矿用低压防爆开关的原理及故障析 ppt课件
为安装和施工提供的图。
ppt课件
18
3~2 控制图及常用控制方法
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
二、绘图原则：
1、分成主回路，控制回路，辅助回路来绘制；
2、用规定的图符表示元件P181表3-2；
3、接点位置按无电状态画出；
4、交叉电气接点画上黑点。
三、常用控制方法：
电器 器 器
智 开装 能 启置 式 式式
ppt课件
电 电空直 电 中 电 子 动气流 流 间 压 式 式阻电 继 继 继
尼磁 电 电 电 式式 器 器 器
13
一、电气图的识读 1.电气图 电气图一般由电路图、技术说明、电气设 备（元件）明细表和标题栏四部分组成。 电路图是用规定的图形符号绘制，并按工 作顺序排列，详细表示电路、设备或成套 装置的全部基本组成部分和连接关系，而 不考虑其实际位置的一种简图。电路图一 般由主电路、控制保护电路及辅助电路等 组成，如图10-6所示。
ppt课件
14
ppt课件
15
ppt课件
16
3.识读电路图
电路图是电气图的核心，它详细表示了电路、
设备或成套装置的基本组成部分和连接关系，
是最难读懂的电气图样。看电路图时，首先
要分清主电路和辅助电路、交流回路和直流
回路，其次按照先看主电路再看辅助电路的
顺序进行识图。
看主电路时，通常要从上往下看，即从电源
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
2.继电器： 继电器是一种灵敏的小型自动控制电器，一般
用在控制回路中。它能根据主回路参数的变化
（如电流、电压、时间、压力等）使其连接点断 开或接通，达到控制的目的。
ppt课件
18
3~2 控制图及常用控制方法
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
二、绘图原则：
1、分成主回路，控制回路，辅助回路来绘制；
2、用规定的图符表示元件P181表3-2；
3、接点位置按无电状态画出；
4、交叉电气接点画上黑点。
三、常用控制方法：
电器 器 器
智 开装 能 启置 式 式式
ppt课件
电 电空直 电 中 电 子 动气流 流 间 压 式 式阻电 继 继 继
尼磁 电 电 电 式式 器 器 器
13
一、电气图的识读 1.电气图 电气图一般由电路图、技术说明、电气设 备（元件）明细表和标题栏四部分组成。 电路图是用规定的图形符号绘制，并按工 作顺序排列，详细表示电路、设备或成套 装置的全部基本组成部分和连接关系，而 不考虑其实际位置的一种简图。电路图一 般由主电路、控制保护电路及辅助电路等 组成，如图10-6所示。
ppt课件
14
ppt课件
15
ppt课件
16
3.识读电路图
电路图是电气图的核心，它详细表示了电路、
设备或成套装置的基本组成部分和连接关系，
是最难读懂的电气图样。看电路图时，首先
要分清主电路和辅助电路、交流回路和直流
回路，其次按照先看主电路再看辅助电路的
顺序进行识图。
看主电路时，通常要从上往下看，即从电源
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
2.继电器： 继电器是一种灵敏的小型自动控制电器，一般
用在控制回路中。它能根据主回路参数的变化
（如电流、电压、时间、压力等）使其连接点断 开或接通，达到控制的目的。
矿山常用低压保护电器功能与介绍
矿山常用低压保护电器功能与介绍摘要：本文介绍了矿山几种常见的低压控制保护电器，对其性能作了详细的分析，具有一定借鉴意义。
关键词：低压；保护电器；低压断路器；磁力起动器；接触器Abstract: this paper introduces several common low voltage control mine protection electric equipment, its performance has made the detailed analysis, with a certain reference.Keywords: low voltage; Protection appliance; Low voltage circuit breaker; Electromagnetic starter is; contactor0 引言低压控制保护电器指电压在500V以下的各种控制设备、电器、继电器及保护设备等。
本文对刀开关、熔断器、低压断路器、接触器、磁力起动器及各种继电器等进行了性能及技术分析。
1熔断器熔断器是用来防止电路和设备长期通过过载电流和短路电流，起断路功能的保护元件。
它由金属熔件(熔体、熔丝)、支持熔件的接触结构组成。
1) 封闭式熔断器。
封闭式熔断器其构造简单，采用耐高温的密封保护管，内装熔丝或熔片。
当熔丝熔化时，管内气压很高，能起到灭弧的作用，还能避免相问短路。
这种熔断器常用在容量较大的负载上作短路保护。
大容量的能达到1 kA。
2)螺旋式熔断器。
螺旋式熔断器其构造简单，型号为RLl型。
当熔丝熔断时，极片被弹落，需要更换熔丝管。
常用于配电柜中。
3) 瓷插式熔断器。
瓷插式熔断器其构造简单，国产规格有0.5A、1 A、1．5A、2A、3A、5A、7A、10A、15A、20A、25A、30 A 35A、40A、50A、60A、65A、70A、75A、80A、1 00A等。
4)填充料式熔断器。
煤矿井下低压馈电开关的漏电保护浅述
煤矿井下低压馈电开关的漏电保护浅述摘要：煤矿井下工作环境比较复杂，地下阴暗潮湿，电气设备在运行过程中非常容易发生漏电问题，继而引发严重的安全事故。
在煤矿生产活动中，大多数电气设备都会受到潮湿环境的影响，即便是质量较好的低压馈电开关，也会受到一定程度的影响。
为了避免漏电问题发生，煤矿井下低压供电管理人员会安装质量比较好的低压馈电开关，虽然质量较好的低压馈电开关具有很高的安全系数，但是其也同样会受到其他电气设备的影响，当其他电气设备发生漏电问题时，低压馈电开关的正常功能将难以发挥。
因此，管理者要加强对低压馈电开关漏电保护工作的重视，制定完善的低压馈电开关漏电保护方案，本文就围绕煤矿井下低压馈电开关的漏电保护开展研究，希望能探索出有效、可行的漏电保护措施。
关键词：煤矿；低压馈电开关；漏电保护技术引言：煤矿井下环境非常恶劣，虽然煤矿开采单位在开采煤矿时已经采用比较先进的低压馈电技术，但是一些普通的电气设备在使用过程中仍然会受到恶劣环境的影响，容易出现漏电、短路等故障。
其中，漏电事故的危害最大，一旦出现漏电问题，将会给矿井内工作人员的人身安全造成很大的威胁，所以，必须要做好煤矿井下低压馈电开关的漏电保护工作。
1漏电保护分类煤矿井下低压馈电开关的漏电保护可以划分为两个类型，分别为集中型、分散型。
如果煤矿井下低压馈电开关的漏电保护是集中型的，那么其漏电保护方式就是单相接地，在漏电问题发生之后会发挥一定的保护作用。
如果煤矿井下低压馈电开关的漏电保护是分散型的，那么其漏电保护方式就是三相对地绝缘，通过降低对地绝缘水平来实现漏电保护。
在漏电保护过程中，可以借助继电器来实现对附加直流的检测，从而达到对分散型漏电以及集中型漏电的保护。
整流电路是生成直流电源的主要方式，附加电源的负极会通过直流继电器，同时，还会经过零序电抗器、三项电抗器和三相电网[1]。
在直流电源中一般会出现正极接地的现象，电阻R在同直流电流形成通路的过程中，需要对电网进行充分的应用。
浅析煤矿井下低压馈电开关漏电保护技术
浅析煤矿井下低压馈电开关漏电保护技术煤矿作为重要的能源产业，一直是国家重点监管和关注的领域。
煤矿井下工作环境恶劣、危险系数高，安全生产一直是煤矿工作中最重要的环节之一。
在煤矿井下，低压馈电开关漏电保护技术的应用对于保障矿井电气设备安全稳定运行，保障矿工生命安全至关重要。
煤矿井下低压馈电开关漏电保护技术主要是用于保护电气设备和矿工的人身安全。
在煤矿井下生产中，由于煤尘和潮湿等环境因素的影响，往往容易产生漏电故障，如果没有有效的漏电保护措施，将给矿井的安全稳定运行带来严重的隐患。
低压馈电开关漏电保护技术可以及时检测电气设备中的漏电情况，一旦发现漏电现象，可以迅速切断电源，避免漏电导致的触电事故。
该技术可以提前预警漏电隐患，有助于及时采取措施进行维修和修复，确保设备的正常运行。
低压馈电开关漏电保护技术主要是基于电路的原理进行工作的。
当电气设备出现漏电时，漏电电流会流向地线，导致正常电路中的电流发生变化。
这时，漏电保护装置就会立即感应到电流的变化，将电源迅速切断，避免了漏电对设备和人员的危害。
低压馈电开关漏电保护技术的原理相对简单，但对于煤矿井下的电气设备来说却至关重要。
通过该技术，可以实现对电气设备的全面监控和保护，保障矿井的安全生产。
目前，煤矿井下低压馈电开关漏电保护技术已经得到了广泛的应用。
在煤矿井下的配电系统中，多数都会配备漏电保护装置，以保障电气设备和矿工的安全。
随着科技的不断进步和创新，新型的低压馈电开关漏电保护设备也在不断涌现。
一些设备已经实现了远程监控和自动故障排除等功能，大大提高了设备的智能化程度和可靠性。
随着煤矿工程技术和电气技术的不断进步，煤矿井下低压馈电开关漏电保护技术也在不断发展和完善。
未来，该技术将主要体现在以下几个方面：1. 智能化：新型的漏电保护装置将更加智能化，具有远程监控、故障诊断和报警功能，可以实现对煤矿井下配电系统的全面监控。
2. 高可靠性：漏电保护设备将提高其可靠性和稳定性，以适应煤矿井下恶劣的工作环境，保障设备的正常运行。
矿山电工学(下)
《矿山电工学（修订本）》赖昌干主编（采矿10级用）1.矿井地面变电所的位置选择原则：(1)靠近主要负荷和入井电缆井筒，以便减少金属导线消耗量，降低电能损耗。
(2)架空线与变电所地址同时确定，以便给各级电压线路进出变电所留有走廊。
(3)尽量不设在空气污秽的地区，应将其设在常年主导风向上风侧，以避开污染源。
(4)使其具有适宜的地形及地质条件，如避开滑坡；在煤田上避免压煤；躲开采空区、塌陷区。
(5)不应设在采矿场爆破危险区和炸药库爆炸危险区；不应设在稳定的排废场内，并与之有适当的安全距离；变电所的生产建筑物和构筑物与运输繁忙的标准轨距铁路的距离一般不小于40m。
(6)交通方便，利于变、配电设备的运输。
(7)应有扩展的余地。
2.井下供电系统中发生漏电的原因，大致有以下几个方面：1)电缆或电气设备本身的原因2)因施工安装不当引起漏电3)因管理不当引起漏电4)因维修操作不当引起漏电5)因意外事故引起漏电3.井下低压电网发生漏电的危害：(1)人身触电。
(2)引起瓦斯及煤尘爆炸。
(3)使电雷管无准备引爆。
(4)烧损电气设备，引起火灾。
(5)引起短路事故。
(6)严重影响生产4.井下低压供电系统的基本特点：目前我国煤矿井下广泛使用的低压供电系统有以下特点：1．采用变压器中性点绝缘(不接地)或中性点经高电阻接地的运行方式2．以一台动力变压器为一个相对独立的供电单元3．动力电压等级为380V、660V、1140V、3300V4．低压线路全部由电缆组成5.触电与影响触电程度的因素：人体触及带电导体或因绝缘损坏而带电的电气设备金属外壳，甚至接近高压带电体而成为电流通路的现象叫触电。
1）触电电流2）人体阻抗3）接触电压4)触电持续时间除了以上4个主要因素外，影响触电程度的还有电流类型及频率、电流的途径、人的体质状态等因素。
6.预防漏电、触电的措施：(1)加强井下电气设备的管理和维护，定期对电气设备进行检查和试验，性能指标达不到要求的，应立即更换。
矿山电工学
矿山电工学
第三章 高压供电设备
一、 高压开关电器
在电力系统中，将能接通、断开或转换高压电路 的电器。
1. 熔断器
串联电路，通过过负荷电流或短路电流时， 熔体熔断，切断电路。
进行熄弧，直到电弧熄灭后，电路才算完全 开断。
高压熔断器
限流式
跌落式
1)限流式熔断器
熔断器由熔丝、磁管、石英砂和其它附件组成。
• 有显著的限流效应，在短路电流还未到达最大值前， 电流即被截断
• 开断短路电流能力大，故又称作高分断能力熔断器 • 目前最常用的是石英砂限流式熔断器 • 熔体采用螺旋状绕制，其长度远远超过熔管长度 • 开断小故障电流时，常利用冶金效应使熔体熔断
限流式熔断器 a:RN1 b:RN2
• 注意：
• (1)正常情况下应将指示器朝下放置，以便观 察，必要时亦可将其水平或倾斜安装。
• 按灭弧介质划分，有多油、少油、真空和六氟 化硫(SF6)等断路器
• 1) 多油断路器 • 这是一种用油兼作灭弧、绝缘介质的断
路器，特点是箱内充油较多.
• 2)少油断路器
• 少油断路器充油较少，油只作熄弧介 质用，载流部分的绝缘是靠空气和瓷瓶 实现的。因其用油量少且油箱结构坚固， 故具有使用安全、安装简单的特点。
• (2)熔断器的上限容量不应大于最大短路电流 值，下限容量不应小于短路电流值。
• (3)保护高压电动机的熔丝的安—秒特性曲线， 应高于高压电动机起动时的同名特性曲线，且 在同一电流值下，两者的时差不应大于o.5s； 在最大起动电流时，两者的时差也不应大于 0.5s。
2)RW4跌落式熔断器
这种熔断器利用熔丝熔断时产生的高温电弧使 熔丝管内产生大量气体，引起馆内压力升高，气体 以高速向外喷出产生强烈的去游离作用，使电流过 零时将电弧熄灭。
第三章 高压供电设备
一、 高压开关电器
在电力系统中，将能接通、断开或转换高压电路 的电器。
1. 熔断器
串联电路，通过过负荷电流或短路电流时， 熔体熔断，切断电路。
进行熄弧，直到电弧熄灭后，电路才算完全 开断。
高压熔断器
限流式
跌落式
1)限流式熔断器
熔断器由熔丝、磁管、石英砂和其它附件组成。
• 有显著的限流效应，在短路电流还未到达最大值前， 电流即被截断
• 开断短路电流能力大，故又称作高分断能力熔断器 • 目前最常用的是石英砂限流式熔断器 • 熔体采用螺旋状绕制，其长度远远超过熔管长度 • 开断小故障电流时，常利用冶金效应使熔体熔断
限流式熔断器 a:RN1 b:RN2
• 注意：
• (1)正常情况下应将指示器朝下放置，以便观 察，必要时亦可将其水平或倾斜安装。
• 按灭弧介质划分，有多油、少油、真空和六氟 化硫(SF6)等断路器
• 1) 多油断路器 • 这是一种用油兼作灭弧、绝缘介质的断
路器，特点是箱内充油较多.
• 2)少油断路器
• 少油断路器充油较少，油只作熄弧介 质用，载流部分的绝缘是靠空气和瓷瓶 实现的。因其用油量少且油箱结构坚固， 故具有使用安全、安装简单的特点。
• (2)熔断器的上限容量不应大于最大短路电流 值，下限容量不应小于短路电流值。
• (3)保护高压电动机的熔丝的安—秒特性曲线， 应高于高压电动机起动时的同名特性曲线，且 在同一电流值下，两者的时差不应大于o.5s； 在最大起动电流时，两者的时差也不应大于 0.5s。
2)RW4跌落式熔断器
这种熔断器利用熔丝熔断时产生的高温电弧使 熔丝管内产生大量气体，引起馆内压力升高，气体 以高速向外喷出产生强烈的去游离作用，使电流过 零时将电弧熄灭。
矿山电工学之低压配电开关
BGP41-6型隔爆高压配电装置作为高压侧的控制开关。内部装有 隔离开关和真空断路器，并具有短路、过载、漏电、绝缘监视、欠 压和过电压保护功能
BXB-500/1140型矿用隔爆型低压保护箱，作为低压开关、对负 荷侧供电线路和设备进行控制，并具有短路、过载和漏电保护。
一、BGP41-6型配电装置的工作原理 1、电源与控制系统 电压表指示高压电网电压。操作断路器储能手柄、工作指示灯 2HL亮，说明断路器合闸。分闸时，可按下手动分闸按钮、电动分 闸按钮SBS或闭锁按钮1SB。 2、保护系统 当过载、短路、漏电、绝缘监视线开路或短路时，高压真空短路 器跳闸，相应的故障指示灯亮. 3、试验系统：过载、短路、漏电、绝缘监视线开路或短路试验 。 注意：在做完一个试验后，必须先按压复位按钮ISBR进行复位后 ，方可做另一个试验。
本节主要讲电缆线路结构、类型、特点、应用和 敷设用的油浸纸绝缘铅套电力电缆外，因 为聚氯乙烯绝缘电力电缆化学性能好，具有耐油、耐酸碱 、不延燃等特点，重量轻、弯曲性能好、敷设维护简便， 也得到推广。
交联聚乙烯绝缘基本上具有聚氯乙烯绝缘的所有优良性能 ，克服了聚氯乙烯绝缘的耐热性差、热变形大、内应力开 裂等方面的缺陷，耐溶剂性能、经受短时过载的性能都有 所改善，是最有发展前途的绝缘材料之一。因而交联聚乙 烯绝缘电力电缆绝缘性能好、结构简单、外径小、重量轻 、不受水平落差的限制，长期允许工作温度较高，载流量 大，在煤矿已经得到广泛的应用。
（2）参数的设置 表5-1 5）MODBUS网络通信功能 系统进入通信状态时，蓝色通信指示灯亮
BKD630／1140（660）智能型矿用 隔爆型真空馈电开关原理接线图
表1-10 馈电开关的系统参数设定
图1-33 馈电开关的系统框图
三、QS81系列隔爆手动开关
BXB-500/1140型矿用隔爆型低压保护箱，作为低压开关、对负 荷侧供电线路和设备进行控制，并具有短路、过载和漏电保护。
一、BGP41-6型配电装置的工作原理 1、电源与控制系统 电压表指示高压电网电压。操作断路器储能手柄、工作指示灯 2HL亮，说明断路器合闸。分闸时，可按下手动分闸按钮、电动分 闸按钮SBS或闭锁按钮1SB。 2、保护系统 当过载、短路、漏电、绝缘监视线开路或短路时，高压真空短路 器跳闸，相应的故障指示灯亮. 3、试验系统：过载、短路、漏电、绝缘监视线开路或短路试验 。 注意：在做完一个试验后，必须先按压复位按钮ISBR进行复位后 ，方可做另一个试验。
本节主要讲电缆线路结构、类型、特点、应用和 敷设用的油浸纸绝缘铅套电力电缆外，因 为聚氯乙烯绝缘电力电缆化学性能好，具有耐油、耐酸碱 、不延燃等特点，重量轻、弯曲性能好、敷设维护简便， 也得到推广。
交联聚乙烯绝缘基本上具有聚氯乙烯绝缘的所有优良性能 ，克服了聚氯乙烯绝缘的耐热性差、热变形大、内应力开 裂等方面的缺陷，耐溶剂性能、经受短时过载的性能都有 所改善，是最有发展前途的绝缘材料之一。因而交联聚乙 烯绝缘电力电缆绝缘性能好、结构简单、外径小、重量轻 、不受水平落差的限制，长期允许工作温度较高，载流量 大，在煤矿已经得到广泛的应用。
（2）参数的设置 表5-1 5）MODBUS网络通信功能 系统进入通信状态时，蓝色通信指示灯亮
BKD630／1140（660）智能型矿用 隔爆型真空馈电开关原理接线图
表1-10 馈电开关的系统参数设定
图1-33 馈电开关的系统框图
三、QS81系列隔爆手动开关
煤矿电工基础知识
煤矿电工基础知识主讲：宋仕国目录一、矿井供电设备的认识 (4)１.井下低压配电系统的认识 (4)２.井下低压设备线路连接的认识 (4)３.井下电气设备电路的认识和电路图的阅读 (4)４.矿用隔爆电气设备结构的认识 (10)二、井下供电设备的检测与故障查找 (10)１.隔爆电气设备的外观检测 (10)２.断路的检测 (10)３.短路的检测 (11)４.漏电的检测 (11)三、井下供电设备的安装与线路连接 (12)１.井下供电设备的安装 (12)２.井下供电设备的线路连接 (12)四、井下供电设备的调试 (13)１.电源的调节 (13)２.保护装置的调节 (14)五、井下供电设备的操作与试验 (14)１.自动馈电开关的操作与试验 (14)２.检漏继电器的操作与试验 (15)３.电磁启动器的操作与试验 (15)４.信号照明综合装置的操作与试验 (15)５.电钻综合装置的操作与试验 (16)六、习题 (16)七、考核题目 (17)附录：井下供电设备原理图和布线图 (20) (29)10.电钻综合装置原理图（ZZ8L-2.5型） (30)11.电钻综合装置布线图 (31)12.信号照明综合装置原理图 (32)矿井供电设备实习指导书矿井供电设备实习主要是完成矿用供电设备的认识、拆装、调试、操作、常见故障查找与维护检修等任务。
一、矿井供电设备的认识主要认识常用矿井低压供电设备的类型、作用、线路连接、结构、电路组成与电路图的阅读。
１.井下低压配电系统的认识井下低压配电系统由矿用隔爆自动馈电开关、矿用隔爆检漏继电器、矿用隔爆电磁启动器、矿用隔爆电钻综合装置、矿用隔爆信号照明综合装置等组成。
矿用隔爆自动馈电开关用于控制和保护低压配电线路，可作为低压配电总开关和分路开关，经各路电缆向配电点供电；再经过配电点总开关（矿用隔爆自动馈电开关）向各矿用隔爆电磁启动器、电钻综合装置、信号照明综合装置等供电。
矿用隔爆电磁启动器用来控制和保护矿用隔爆电动机；电钻综合装置用来控制和保护煤电钻，信号照明综合装置用来控制和保护矿用隔爆白炽灯、荧光灯、信号装置。

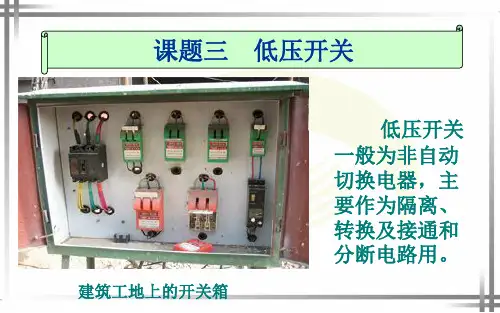

任务三 原器件的学习与认识---低压开关
选用:
封闭负荷开关的额定电 压应不小于工作电路的工 作电压；额定电流应等于 或稍大于工作电路的工作 电流。用于控制电动机时， 应使开关的额定电流不小 于电动机额定电流的三倍。
组合开关
HZ系列组合开关，又称转 换开关，其特点是体积小， 出头对数多，接线方式灵活， 操作方便。适用于交流5赫 兹380V以下，直流220V以 下的电气线路中，供手动作 不频繁地接通或分断电路； 换接电源或负载；测量电路 之用，也可控5KW以下小容 量电动机。
组合开关
组合开关的结构符号与型号含义
（a）单极
（b）三极
组合开关
组合开关的使用和安装： 选用：
组合开关因根据电源种类、 电压等级、所需触头、接线方 式和负载容量进行选择。用于 控制小型异步电动机的运转时， 开关的额定电流一般取电动机 的1.5~2.5倍
(1)HZ10系列组合开关应安装在控制箱 内，其操作手柄最好伸出在控制箱的前 面或侧面。开关为断开状态时应使手柄 在水平旋转位置。倒顺开关外壳上的接 地螺栓必须可靠接地。 (2)若需在箱内操作，开关应装在箱内 右上方，并且在它的上方不安装其他电 器，否则应采取隔离或绝缘措施。 (3)组合开关分断能力较低，不能分断 故障电流。 (4)当操作频率过高或负载功率因数低 时，应降低开关的容量使用，以延长其 使用寿命。
断路器
1. 断路器的结构和工作原理
锁钩
空气断路器的工作原理：电磁脱扣器3的 线圈和热脱扣器5的热元件电阻丝与电路 串联，分离脱扣器4和失压脱扣器6的线圈 与电路并联。 保护功能： 1、短路保护：当电路发生短路或较大过 电流时，磁力增加将衔铁吸合，撞击杠杆， 搭钩松开，触头分断。 2、欠压保护：当电路电压下降较多或失 去电压时，欠压脱扣器磁力减小或失去， 其衔铁被弹簧拉开，撞击杠杆，顶上搭钩， 触头分断。当电路发生过载时，双金属片 发生弯曲， 撞击杠杆， 顶开搭钩， 触头 分断。 3、过载保护：当电路发生过载时，双金 属片发生弯曲， 撞击杠杆， 顶开搭钩， 触头分断。
煤矿低压开关安全用电操作与维护安全技术措施
煤矿低压开关安全用电操作与维护安全技术措施煤矿低压开关平安用电操作与维护一、主要危急源1.未按规定佩戴绝缘用具。
2.未按停送电挨次操作。
3.未按规定验、放电。
4.停电后未按要求闭锁、悬挂警示牌。
5.检修电气设备前未检测瓦斯浓度。
6.高空作业时未实行平安措施。
二、适用范围第1条本操作规程适用于矿井修理电工操作。
三、上岗条件第2条身体健康适合本岗位要求。
第3条必需经过培训并考试合格持证上岗。
第4条必需熟识所检修电气设备的结构、性能、工作原理，会操作、会维护、会保养。
第5条应熟识作业范围内的供电系统，作业区域里有害气体的状况，熟识在困苦状况下的停电挨次及人员撤离路线，把握电气防灭火方法和触电抢救学问。
四、平安规定第6条作业前必需进行本岗位危急源辨识，作业时必需严格执行“手指口述”。
第7条遵守劳动纪律，仔细填写工作日志，不做与本职工作无关的事情。
第8条高压电气设备停送电操作，必需严格执行“两票三制”。
第9条检修、安装、挪移机电设备、电缆时，禁止带电作业。
第10条井下电气设备在检查、修理、搬迁时应由两人协同作业，相互监护。
检修前必需首先切断电源，阅历电确认已停电后再放电(采区变电所的电气设备及供电电缆的放电，只能在硐室内瓦斯浓度在1%以下时才准进行)、悬挂接地线，操作手把上挂“有人工作，禁止合闸”警示牌后，才允许触及电气设备。
第11条操作高压电气设备时，操作人员必需戴绝缘手套，穿高压绝缘靴或站在绝缘台上操作。
操作千伏级电气设备主回路时，操作人员必需戴绝缘手套，历史老照片不能说的隐秘慈禧军阀明末清初文革晚清穿高压绝缘靴或站在绝缘台上操作。
127伏手持式电气设备的操作手柄和工作中必需接触的部分绝缘应良好。
第12条井下工作时，应携带电工常用工具、与电压等级相符的验电笔和便携式瓦斯检测仪。
第13条井下使用一般型仪表进行测量时，应严格执行以下规定：(1)一般型携带式电气测量仪表，只准在瓦斯浓度为1%以下的地点使用。
矿山低压配电柜工作原理
矿山低压配电柜工作原理
矿山低压配电柜是一种用于供电和分配电能的设备。
其主要工作原理如下：
1. 电源输入：矿山低压配电柜从电源接收电能，一般为三相交流电，可根据需要设定电压和频率。
2. 过滤和保护：电能进入低压配电柜后，会经过滤波器和保护装置，用于过滤掉可能存在的电压波动和电磁干扰，并对电路进行过载、短路等保护。
3. 分配电能：经过过滤和保护后的电能将被分配到不同的回路中，供给矿山中的各种电气设备使用。
4. 控制和监测：低压配电柜内设有控制和监测装置，用于监测电压、电流、功率因数等参数，并对电路进行控制，如调节电压、切换电源等。
5. 故障处理：若发生电路故障，低压配电柜会通过断路器等装置进行故障保护和隔离，以防止故障扩散和造成更大的损失。
总的来说，矿山低压配电柜的工作原理是将输入的电能进行过滤、保护、分配和控制，以确保矿山内各种电气设备能够正常、安全地运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、DW80系列隔爆自动馈电开关
表1-9 DW80系列低压隔爆型馈电开关技术参 数
图1-31 DW8D 系列馈电开 关 a)外形图； b)电路图
二、BKD1型矿用隔爆真空馈电开关
一、用途与结构 1、应用场合：有瓦斯煤尘爆炸危险的场所、井下变电所
或配电点。 2、控制对象：作用配电开关，控制保护低压供电网络。 3、结构 4、作用：在正常操作时手动分、合闸，当被保护线路发
本节主要讲电缆线路结构、类型、特点、应用和 敷设等知识。
一、铠装电缆
在煤矿除原来广泛使用的油浸纸绝缘铅套电力电缆外，因 为聚氯乙烯绝缘电力电缆化学性能好，具有耐油、耐酸碱 、不延燃等特点，重量轻、弯曲性能好、敷设维护简便， 也得到推广。
交联聚乙烯绝缘基本上具有聚氯乙烯绝缘的所有优良性能 ，克服了聚氯乙烯绝缘的耐热性差、热变形大、内应力开 裂等方面的缺陷，耐溶剂性能、经受短时过载的性能都有 所改善，是最有发展前途的绝缘材料之一。因而交联聚乙 烯绝缘电力电缆绝缘性能好、结构简单、外径小、重量轻 、不受水平落差的限制，长期允许工作温度较高，载流量 大，在煤矿已经得到广泛的应用。
第四节 低压配电开关
本节主要讲解目前煤矿井下常用的较先进的 BKD630／1140（660）智能型矿用隔爆型真空 馈电开关、DW80系列隔爆自动馈电开关的用途 、结构和工作原理。
井下使用的低压配电开关包括隔爆自动馈电开 关和隔爆手动起动器两大类。前者容量较大， 主要用来作低压总开关和分路总开关；后者容 量较小，主要用于小负荷线路、照明变压器的 控制保护。配电开关当然也可用来控制保护相 应容量的鼠笼式电动机。
BGP41-6型隔爆高压配电装置作为高压侧的控制开关。内部装有 隔离开关和真空断路器，并具有短路、过载、漏电、绝缘监视、欠 压和过电压保护功能
BXB-500/1140型矿用隔爆型低压保护箱，作为低压开关、对负 荷侧供电线路和设备进行控制，并具有短路、过载和漏电保护。
一、BGP41-6型配电装置的工作原理 1、电源与控制系统 电压表指示高压电网电压。操作断路器储能手柄、工作指示灯 2HL亮，说明断路器合闸。分闸时，可按下手动分闸按钮、电动分 闸按钮SBS或闭锁按钮1SB。 2、保护系统 当过载、短路、漏电、绝缘监视线开路或短路时，高压真空短路 器跳闸，相应的故障指示灯亮. 3、试验系统：过载、短路、漏电、绝缘监视线开路或短路试验 。 注意：在做完一个试验后，必须先按压复位按钮ISBR进行复位后 ，方可做另一个试验。
生短路或漏电时，自动跳闸，起到保护作用。 还具有过载、短路、过电压、欠电压、漏电和漏电闭锁
保护；具有断路器故障测试、保护功能自检测、系统自 检、网络通讯等功能；具有电源、通讯状态、运行、过 载预告、故障等指示灯和液晶屏信号指示。
二、工作原理 下图
1）电源环节：由电源变压器和综合板组成。 2）控制环节： （1）合闸：电动、按下1SB （2）分闸：电动、按下2SB分闸、手动脱扣分闸。 3）保护环节： （1）保护装置的动作：过载、短路、漏电保护 （2）保护装置的信号指示：过电压、欠电压、过载时红 色指示灯FLT闪亮；当发生短路、漏电故障→FLT常亮。 （3）保护装置的实验：按2SB进入测试程序，实验顺序 ：过载→短路→过压→欠压。 4）参数的查看与设置 （1）参数的查看：6个参数：电压等级、额定电流、短 路倍数、本机地址、波特率、总开关／分开关。
（2）参数的设置 表5-1 5）MODBUS网络通信功能 系统进入通信状态时，蓝色通信指示灯亮
BKD630／1140（660）智能型矿用 隔爆型真空馈电开关原理接线图
表1-10 馈电开关的系统参数设定
图1-33 馈电开关的系统框图
三、QS81系列隔爆手动开关
第五节 矿用变压器与移动变电站
二、BXB-500/1140型隔爆 型低压保护装置的工作原理 1、漏电保护 漏电保护、漏电自锁、漏电 试验。 2、短路保护
短路跳闸、短路闭锁。 3、过载保护
过载跳闸 4、技术参数 表5-11
第六节 矿用电缆及其故障检测
煤矿井下常用的动力电缆主要有铠装电缆（油 浸纸绝缘、聚氯乙烯绝缘、交联聚乙烯绝缘） 和橡套电缆等类。铠装电缆主要在井筒和巷道 中作井下输电干线向固定设备供电用；橡套电 缆主要在采掘工作面供移动机械使用。
如在运行中因故(如电缆放炮)需增设接头时，可在井筒中设 置接线盒，该盒应妥善置于托架上，不使接头承力。在连接两 条铠装电缆时，应使用电缆接线盒，且在分叉处应使用三通接 线盒。当将电缆与电气设备相连时，应使用终端接线盒，且该 盒必须同所连电气设备的类型相符(如矿用各种防爆型、矿用 一般型)。必须使用齿形压线板(卡爪)或线鼻进行电缆芯线和电 气设备的连接。
3）6kV屏蔽监视型矿用橡套电缆 UYPJ－3.6/6型6kV屏蔽监视型矿用橡套电缆主要 用于井下6kV移动变电站及类似设备的电源线。电 缆结构如图1－50所示。图中：导体屏蔽采用半导 电挤包层或半导电挤包层
＋半导电带包层组合，厚
度为0.7mm；绝缘屏蔽采 用半导电带包层＋金属/纤 维编织层，计算厚度为
在水平或倾斜巷道中；电缆悬挂点的间距不应超过3m；而在立井井 筒中，该间距不应超过6m。
沿钻孔敷设电缆时，钻孔必须加装套管，电缆必须绑在钢丝绳上。
（2）不应将电缆悬挂在风管或水管上，也不得使其遭受淋水或滴水 ，并严禁在其上悬挂任何物件。
当电缆是同压风或供水钢筒在巷道同一侧敷设时，必须使其处于这 些管子上方，并与它们保持在0.3m以上的间距。
1．对电缆敷设地点的限制 由于进风井在发生电缆放炮或火灾时，将危及全矿井的安全，故 规定在采用机械提升的进风井的倾斜井巷(不包括输送机上、下山)和 使用木支架的立井井筒中，不应敷设电缆。但是，在个别情况下， 例如对小型井口或巷道小的情况，也可征得主管部门允许后，采取 必要的保护措施避开这一限制。 在溜放煤矸、材料的溜道中，由于电缆易受损伤，规定不应敷设 。
1.7mm。电缆规格如表 1－26所示
三、矿用电缆的敷设
煤矿井下电缆的用量是很大的，据统计，在一个年产百万吨的矿井
供电系统中，所敷设电缆的总长度就可达几十至几百千米，而在一 个综合机械化采煤工作面中，电缆的用量亦可达5—6km。在井下恶 劣环境下，使用如此多的电缆，如不严格执行《煤矿安全规程》中 的有关规定，势必会因其非防爆性和受机械力破坏引起事故。事实 上，统计表明，在井下总的电气事故中，由电缆故障引起的要占50 ％以上，而在总电气引爆事故中，电缆故障也要占40％。因此，为 提高矿井电气安全水平，除在设计中尽可能采取必要措施(例如，尽 量使用屏蔽电缆)外，还须遵循电缆的敷设、连接规则，并加强管理 。
2．型号及使用场所 常用矿井铠装电缆的型号及其使用场所列于表1—20中 。
表1—2中的型号代表着电缆的结构特征，例如，ZQ22— 3×95—6—250，说明该种电缆是三芯的粘性油浸纸绝缘 铜芯铅套钢带铠装聚氯乙烯套电缆，其截面为95mm2， 工作电压为6kV，长度为250m.
二、矿用橡套软电缆
1．分类及主要用途 矿用橡套软电缆（简称矿用橡套电缆）既是井下固定设备 、运输设备、采掘设备的供电电缆，又是从采区变电所向采 掘工作面配电用的动力电缆；同时还有供井下移动变电站用 的高压（6～10kV）监视型屏蔽橡套电缆和地面大型采掘机 用的高压（6～10kV）橡套电缆。表1－21为矿用橡套电缆的 型号及使用场所。 型号含义：U－矿用电缆；Y－移动；P－非金属屏蔽；C －采煤机用；G－高压（6～10kV）；F－不延燃橡皮护套； J－监视型；R－绕包加强；B－编织加强；PT－金属屏蔽； Z－电钻专用；□/□－相电压（kV）/线电压（kV）。
2．对井巷中，应用吊钩悬挂电缆；在
立井井筒或倾角大于等于30°的井巷中，电缆应当用卡子、卡箍或其它 夹持装置敷设，且所用夹持装置应保证能承受电缆重量并不致损坏电缆。
水平巷道或倾斜井巷中悬挂的电缆，应有适当的弛度，并在承受意
外重力时能够自由坠落。电缆的悬挂高度要适宜，使得在矿车掉道时不会 将其撞击。
本节主要介绍矿用油浸式动力变压器、矿用隔爆 型干式变压器的结构特点、技术参数和使用方法 。 KBSGZY矿用隔爆型移动变电站的结构、组 成、工作原理、保护功能和技术参数等
一、矿用油浸式动力变压器（KS7（图5-7））
1、 属于矿用一般型电气设备。 2、 结构 图5-7（参照实物讲解）。 3、 特点：P120。 4、应用：井下无瓦斯、煤尘的中央变电所。 5、技术参数：表 5-9。 二、矿用隔爆型干式变压器
B、KSGB型矿用隔爆干式动力变压器 适用环境：有爆炸危险的煤矿井下。
作用：将6kV电压降为1.2kV或0.693kV，向动力 设备供电。有-4%和-8%调压分接抽头。
国产KBSGZY矿用隔爆型移动变电站. 作用：工作面负荷增大，高压供电可减少线损。
结构组成：矿用隔爆动力变压器两端的高、低压隔爆接线腔上， 分别安装隔爆型的高、低压开关。
常缠有浸过焦油的黄麻层，借以保护铠装不受侵蚀，由于
这一层为易燃物，故在井下硐室或木支架的井巷中敷设此 类电缆时，必须将该层剥除，涂上防腐漆。
由于裸钢带(或钢丝)铠装电缆的防腐性差，故近年来生产 出了内铠装电缆，即在上述铠装外再加一层聚氯乙烯护
层，这样既能解决防火问题，又解决了防锈蚀问题，同 时在安装和搬迁时还可避免沥青污染问题。
（1）适用环境：用于井下有爆炸危险的场所。 （2）应用设备：煤电钻照明和动力两种。 A、KSG型矿用隔爆干式电钻照明变压器（图5-8） 适用环境：用于井下有爆炸危险的场所。
作用：将380V、660V或1140V电压降为127V电压， 向信号装置供电。
结构：图5-8。 技术数据：表5-10。
表5-1 馈电开关的系统参数设定
（6）敷设在硐室内和木支架井巷中的电缆，必须将其黄麻外 皮剥除，并应定期在其铠装层上加涂防锈漆。穿墙的电缆部分 应用套管保护，并严密封堵套管口。
3．橡套电缆的悬挂与连接 （1）尽管移动式机械(如采煤机组、耙斗机、电钻等)已使用 了专用的不燃性电缆，并且千伏级的已使用了屏蔽电缆，但仍 要对这些电缆妥加保护，尽量不使它们受撞击，炮崩和工具的 损伤。 （2）工作面上可用木楔子悬挂电缆。在开采厚度小于1m的 煤层时，允许沿工作面底板敷设电缆。 （3）橡套电缆的修补(包括绝缘、护套已损坏的橡套电缆的 修引)，必须使用硫化热补或与其有同等效应的冷补，补后的电 缆必须经浸水、耐压实验后，方可使用。
