采矿工程毕业实习指导书5篇第一篇：采矿工程毕业实习指导书《采矿工程专业》毕业实习指导书适用专业：采矿工程学时数6周学分数6一、实习的性质、目的和任务1．实习性质本次实习是学生在校学完全部课程之后，第八学期进行的。
这次实习是学生以现场为课堂，进行理论与实践结合，为毕业设计及今后的工作打下坚实的基础，是提高学生专业素质及政治思想必要的教学环节。
2．实习目的和任务⑴继续学习工人阶级的优秀品质，培养为煤炭事业献终身的事业心和主人翁思想，育出正确的人生观、价值观。
始终坚持群众的观点，劳动的观点和辩证唯物主义的观点。
⑵理论联系实际，对煤矿生产建立全面系统的概念，巩固、扩大及加深理论知识，特别是开采方法、井巷工程及矿井通风等专业课，以达到理论联系实际的目的，为即将进入社会作准备。
(3)要求学生参加掘进与回采工艺的劳动，使他们在实践中学习专业技术，培养学生的动手能力。
学习工艺方法、增强他们的工程观点，产生劳动组织及生产技术管理观念。
(4)了解企业的现代化管理知识，并初步培养学生应用理论知识分析问题、解决问题的能力，初步了解及学习现代生产管理与技术管理的方法。
(5)收集毕业设计（包括专题）有关资料（即按毕业设计大纲及专题提纲要求进行收集），与现场工程技术人员探讨合理的设计方案。
二、实习的主要内容和要求（一）实习的主要内容实习以矿井开拓方式，采区巷道布置及回采工艺为主，具体有：1.煤矿生产系统实习：熟悉煤矿从井下工作面到地面的整个生产系统，包括提升、运输、供电、供水、通风、排水等子系统的组成、设施和设备，分析评价其各子系统的合理性，对其存在的问题进行解剖，并提出改进措施。
实习方式为听取报告、座谈、参观及资料收集。
2.了解矿井运输、提升、排水、供电等系统的合理性并收集有关设备的型号、性能及技术数据，收集并确定生产经营费用中有关参数如运输费用、维护费用及经济部分的各项指标等。
3.回采工艺实习：根据具体矿井地质条件及管理水平掌握确定采矿工艺的方法、劳动组织、生产管理，并进行技术经济效益分析。
采矿工程专业认识实习指导书实习周数：2周学分数：2一、实习性质采矿工程专业认识实习是采矿工程专业学生入校后旳第一次煤矿现场实习，按排在煤矿地质学课程讲授后进行。
二、实习目旳本次实习旳目旳是使本专业方向旳学生初步理解煤矿生产过程，并为后来有关旳专业课程旳学习打下实践基础。
三、实习规定采矿工程专业认识实习规定如下：1．理解煤矿企业一般旳生产过程，包括矿井开拓、采煤措施、矿井通风系统、井巷掘进及支护和矿井安全技术等。
2．通过实习和专题调查，使学生能更多地学到初步旳实际生产中旳科学知识和组织管理知识，培养和提高学生发现问题、分析问题和处理问题旳能力。
3．通过搜集和整顿资料，以及编写实习汇报，培养学生看采矿工程有关图纸，查阅技术资料、编写技术汇报及独立工作旳能力。
4．为提高实习效果，实习前师生应做充足旳准备，包括讲解《采矿概论》有关内容，观看采矿模型等。
实习中学生应准时参与实习期间安排旳一切教学活动，虚心向现场工人、技术人员学习请教。
实习期间每个学生下井次数应不少于3次，实习结束后，学生应及时交出实习汇报和实习小结。
实习汇报中应包括旳插图有：实习矿井交通位置图，简化旳矿井开拓平面图，简化旳采区或带区巷道布置图，简化旳工作面布置层面图。
5．遵守实习矿井旳规章制度，听从指导教师旳安排，保证整个实习期间旳生活、学习、井下参观、地面参观安全。
执行保密制度，生产用图纸、技术文献、实习笔记、日志及有关资料及数据不得丢失和泄密。
四、实习内容实习内容包括：矿井地面生产系统、地下生产系统及其重要设备；采煤措施、采区或带区巷道布置、井巷掘进技术。
1、矿井生产系统及其重要设备部分理解矿井开拓方式，包括井田范围及尺寸，井型及矿井服务年限确实定根据；井硐型式、数目、位置及用途；开采水平划分根据、大巷位置及数目。
理解井下运送系统及其重要设备，包括运煤系统和辅助运送系统设备旳类型、技术特性及存在旳问题。
理解矿井通风系统及通风方式，重要通风设备类型及技术特性；理解矿井有关安全技术措施。

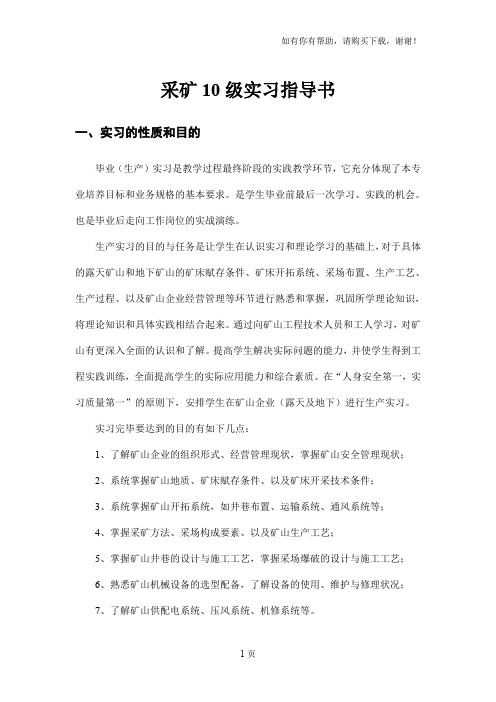

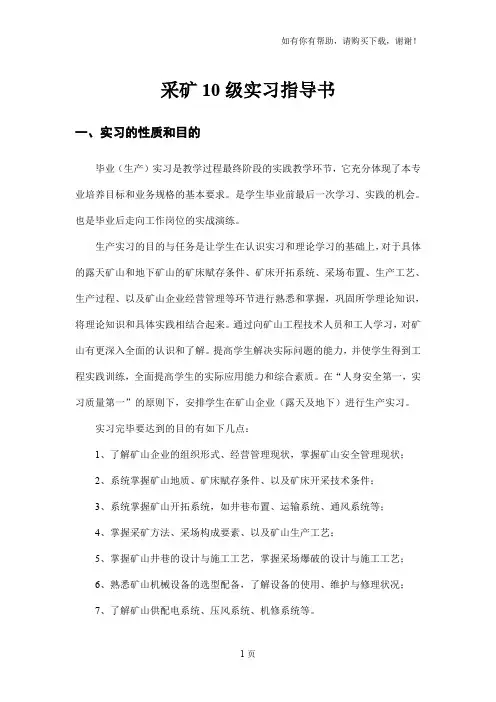

采矿10级实习指导书一、实习的性质和目的毕业（生产）实习是教学过程最终阶段的实践教学环节，它充分体现了本专业培养目标和业务规格的基本要求。
是学生毕业前最后一次学习、实践的机会。
也是毕业后走向工作岗位的实战演练。
生产实习的目的与任务是让学生在认识实习和理论学习的基础上，对于具体的露天矿山和地下矿山的矿床赋存条件、矿床开拓系统、采场布置、生产工艺、生产过程、以及矿山企业经营管理等环节进行熟悉和掌握，巩固所学理论知识，将理论知识和具体实践相结合起来。
通过向矿山工程技术人员和工人学习，对矿山有更深入全面的认识和了解。
提高学生解决实际问题的能力，并使学生得到工程实践训练，全面提高学生的实际应用能力和综合素质。
在“人身安全第一，实习质量第一”的原则下，安排学生在矿山企业（露天及地下）进行生产实习。
实习完毕要达到的目的有如下几点：1、了解矿山企业的组织形式、经营管理现状，掌握矿山安全管理现状；2、系统掌握矿山地质、矿床赋存条件、以及矿床开采技术条件；3、系统掌握矿山开拓系统，如井巷布置、运输系统、通风系统等；4、掌握采矿方法、采场构成要素、以及矿山生产工艺；5、掌握矿山井巷的设计与施工工艺，掌握采场爆破的设计与施工工艺；6、熟悉矿山机械设备的选型配备，了解设备的使用、维护与修理状况；7、了解矿山供配电系统、压风系统、机修系统等。
二、实习内容及要求（一）实习内容第一部分地下矿生产实习1、矿山企业组织形式、经营管理现状，掌握矿山生产安全管理现状；2、矿区地理位置、气候、气温、降雨及水文地质情况，熟悉矿区地质情况；掌握矿床地质、矿石类型、品位等；3、矿床开拓方法、开拓巷道类型和位置选择的依据、回采工作顺序与过程、各种井巷（竖井、斜井、平硐、平巷、天井、溜井等）与硐室（变电硐室、机修硐室、炸药库、泵房、水仓等）的布置位置与作用。
4、采场布局、采准工作、切割工作、三级矿量、采矿方法的类型、矿床开采工艺、穿孔、装药爆破、爆破图表、采场运搬、采场二次爆破；5、矿山井巷工程、各种井巷（竖井、斜井、平硐、平巷、天井、溜井等）与硐室（变电硐室、机修硐室、炸药库、泵房、水仓等）的断面形状、尺寸、支护材料、支护形式、支护参数等；6、矿山运输与提升系统、溜井平硐运输、矿石破碎等工艺流程；7、矿山通风系统、排水系统、压气系统、机修系统、供配电、照明系统；8、矿山生产设备（勘探、回采、采场运搬、掘进、支护、提升、运输、通风、压气、排水、机修、供配电、照明等）的选型与使用。

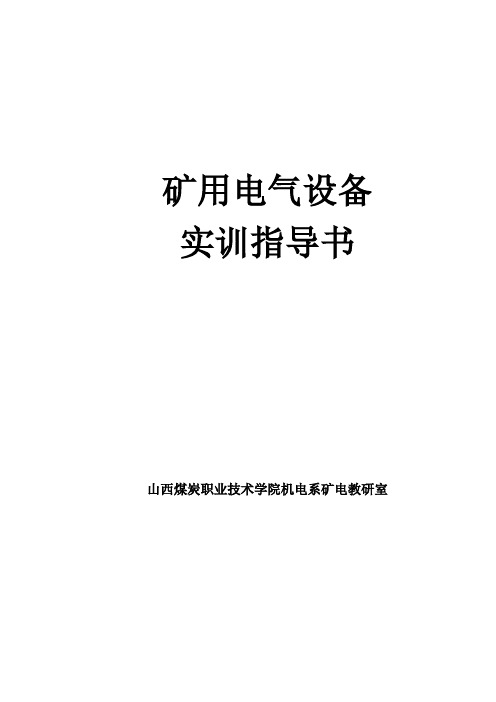

矿用电气设备实训指导书山西煤炭职业技术学院机电系矿电教研室目录一、井下供电设备的认识 (3)１.井下低压配电系统的认识 (3)２.井下供电设备线路连接的认识 (3)３.井下供电设备的电路组成及电路图的阅读 (3)４.矿用隔爆电气设备结构的认识 (5)二、井下供电设备的检测与故障查找 (5)１.断路的检测 (5)２.短路的检测 (6)３.漏电的检测 (6)三、井下供电设备的安装与线路连接 (7)１.井下供电设备的安装 (7)２.井下供电设备的线路连接 (7)四、井下供电设备的调试 (8)１.电源的调节 (8)２.保护装置的调节 (9)五、井下供电设备的操作与试验 (10)１.自动馈电开关的操作与试验 (10)２.检漏继电器的操作与试验 (10)３.电磁启动器的操作与试验 (10)４.信号照明综合装置的操作与试验 (11)５.电钻综合装置的操作与试验 (11)六、实习考核 (11)１.实习报告内容。
(11)2. 技能操作考核内容。
(11)３.技能知识答辩内容。
(12)七、实习时间安排 (15)附录：井下供电设备原理图和布线图 (17)矿井供电设备实习指导书矿井供电设备实习主要是完成矿用供电设备的认识、拆装、调试、操作、常见故障查找及维护检修等任务。
一、矿井供电设备的认识主要认识常用矿井低压供电设备的类型、作用、线路连接、结构、电路组成及电路图的阅读。
１.井下低压配电系统的认识井下低压配电系统由矿用隔爆自动馈电开关、矿用隔爆检漏继电器、矿用隔爆电磁启动器、矿用隔爆电钻综合装置、矿用隔爆信号照明综合装置等组成。
矿用隔爆自动馈电开关用于控制和保护低压配电线路，可作为低压配电总开关和分路开关，经各路电缆向配电点供电；再经过配电点总开关（矿用隔爆自动馈电开关）向各矿用隔爆电磁启动器、电钻综合装置、信号照明综合装置等供电。
矿用隔爆电磁启动器用来控制和保护矿用隔爆电动机；电钻综合装置用来控制和保护煤电钻，信号照明综合装置用来控制和保护矿用隔爆白炽灯、荧光灯、信号装置。
矿用电气设备实训指南一、培训目的本实训指南旨在帮助矿工学习和掌握矿用电气设备的操作方法、维护技巧和安全注意事项，以保障工作人员的人身安全和设备的正常运行。
二、实训内容1. 矿用电气设备的基本原理和结构：包括矿用电机、开关设备、照明设备、控制设备等的原理和结构介绍；2. 矿用电气设备的操作方法：包括开机、停机、调节和监控等操作方法；3. 矿用电气设备的维护技巧：包括定期检查、清洁、润滑和更换零部件等维护技巧；4. 矿用电气设备的安全注意事项：包括使用设备时的安全注意事项、紧急情况处理技巧和防止事故发生的方法。
三、实训方法1. 理论学习：通过课堂讲解、教材阅读等方式学习矿用电气设备的基本原理和操作方法；2. 实地操作：通过在实际矿井进行操作，学习和掌握矿用电气设备的操作技巧；3. 实训练习：通过模拟操作和实际应用练习，提高学员对矿用电气设备的操作能力；4. 实例分析：通过分析真实的事故案例，学习如何正确处理紧急情况和预防事故发生。
四、实训注意事项1. 严格遵守操作规程和安全操作规范，确保操作安全；2. 严格按照设备维护要求进行维护和保养，延长设备使用寿命；3. 随时关注设备状态，如发现异常情况立即停机并进行检修；4. 学会正确使用急救设备和紧急逃生装备，提高应对突发情况的能力。
五、培训效果评估通过学员的实际操作技能考核、应对紧急情况的演练评估等方式，评估培训效果。
六、结业证书合格通过培训的学员将获得矿用电气设备操作和维护的结业证书，证明其已经掌握了矿用电气设备的操作技能和安全意识。
七、补充说明矿用电气设备实训涉及到矿山安全，因此严格按照实训指南进行操作，切勿擅自行动。
如有任何疑问或意见建议，请随时向负责老师或主管反映。
八、实训设备和场地安排为了保障学员的实训安全和效果，需要提前准备好相应的矿用电气设备和适当的实训场地。
实训设备需要包括各类矿用电机、开关设备、照明设备、控制设备等，以便学员能够接触和操作真实的设备。
采矿与安全工程实验教学中心－采矿工程实验指导书中国矿业大学（北京）采矿与安全工程实验教学中心目录第一部分矿山压力及其控制－实验指导书 (1)实验1 相似材料模拟试验 (1)一、实验目的 (1)二、原理说明 (1)三、实验设备 (3)四、实验内容 (5)五、实验注意项 (6)六、思考题 (6)七、实验报告 (6)实验2 矿压观测仪器仪表的使用 (6)一、实验目的 (6)二、原理说明 (6)三、实验设备 (10)四、实验内容 (12)五、实验注意项 (16)六、思考题 (16)七、实验报告 (16)第二部分采矿方法与地下工程—实验指导书 (17)实验1 采矿方法与地下工程实验 (17)一、实验目的 (17)二、实验原理 (17)三、实验设备 (17)四、实验内容 (18)五、实验注意项 (18)六、思考题 (18)七、实验报告 (18)第三部分充填实验室－实验指导书 (19)实验1 充填材料性能实验 (19)一、实验目的 (19)二、原理说明 (19)三、实验设备 (19)四、实验内容 (19)五、实验注意项 (20)六、思考题 (20)七、实验报告 (20)实验2 充填料浆管道输送试验 (20)一、实验目的 (20)二、原理说明 (21)三、实验设备 (21)四、实验内容 (21)五、实验注意项 (21)七、实验报告 (22)第四部分煤矿开采实验室—实验指导书 (23)实验1 倾斜分层采煤法、煤层群巷道布置 (23)一、实验目的 (23)二、原理说明 (23)三、实验设备 (23)四、实验内容 (23)五、实验注意项 (23)六、思考题 (24)七、实验报告 (24)实验2 近水平煤层开采 (24)一、实验目的 (24)二、原理说明 (24)三、实验设备 (25)四、实验内容 (25)五、实验注意项 (25)六、思考题 (25)七、实验报告 (26)实验3 急倾斜煤层开采 (26)一、实验目的 (26)二、原理说明 (26)三、实验设备 (26)四、实验内容 (26)五、实验注意项 (27)六、思考题 (27)七、实验报告 (27)实验4 矿井开拓 (27)一、实验目的 (28)二、原理说明 (28)三、实验设备 (28)四、实验内容 (28)五、实验注意项 (28)六、思考题 (28)七、实验报告 (29)实验5 采煤工艺与矿井开发 (29)一、实验目的 (29)二、原理说明 (29)三、实验设备 (29)四、实验内容 (30)五、实验注意项 (30)六、思考题 (30)七、实验报告 (30)实验6 矿井开采和生产系统 (31)二、原理说明 (31)三、实验设备 (31)四、实验内容 (31)五、实验注意项 (31)六、思考题 (32)七、实验报告 (32)第五部分工业工程原理—实验指导书 (33)实验1 流程程序分析 (33)一、实验目的 (33)二、实验步骤 (33)三、实验设备 (33)四、实验内容 (33)五、实验注意事项 (34)六、实验报告要求 (35)实验2 双手操作分析 (35)一、实验目的 (35)二、实验步骤 (35)三、实验设备 (36)四、实验内容 (36)五、实验注意事项 (36)六、实验报告要求 (37)第六部分工程CAD上机—实验指导书 (38)实验1 《工程CAD》上机实验 (38)一、实验目的 (38)二、实验步骤 (38)三、实验设备 (38)四、实验内容 (38)五、实验注意事项 (39)六、实验报告 (39)第七部分设施规划与物流分析－实验指导书 (40)实验1 设施规划与物流分析实验指导书 (40)一、实验目的 (40)二、实验原理 (40)三、主要实验设备及仪器 (40)四、实验内容 (40)五、生产线平衡与工位布置的实验内容与要求 (40)六、思考题 (42)七、实验报告 (42)第八部分生产计划与控制—实验指导书 (43)实验1 用Excel Solver解生产计划问题上机实验 (43)一、实验目的 (43)二、实验步骤 (43)三、实验设备 (43)五、实验注意项 (44)六、实验报告 (44)第九部分系统工程－实验指导书 (45)实验1 用项目管理软件编制和优化矿山项目进度计划 (45)一、实验目的 (45)二、实验步骤 (45)三、实验设备 (45)四、实验内容 (46)五、实验注意项 (47)六、实验报告 (47)实验2 建立线性规划配采（煤）模型并上机解算 (47)一、实验目的 (47)二、实验步骤 (47)三、实验设备 (48)四、实验内容 (48)五、实验注意事项 (48)六、实验报告 (49)第十部分工业企业财务管理—实验指导书 (50)实验1 成本计算的品种法实训 (50)一、实验目的 (50)二、实验步骤 (50)三、实验设备 (50)四、实验内容 (50)五、实验注意事项 (59)六、实验报告要求 (59)第一部分矿山压力及其控制－实验指导书课时：2个学时先修课程：煤矿开采学、岩土工程、矿山地质学实验1 相似材料模拟试验一、实验目的掌握相似材料模拟实验的主要作用、主要方法了解相似材料模拟试验的基本理论：三个相似定律了解相似材料的组成：主料、骨料、胶结物等了解影响相似材料强度的因素掌握模拟岩层的非连续面（如断层、层理、节理等）的方法了解相似材料模拟实验的基本步骤了解相似材料模拟实验的观测、数据采集方法二、原理说明相似材料模拟试验的基本理论：三个相似定律相似理论是研究模型与其代表的原型之间相似性质与规律的理论，由三个基本定律组成。

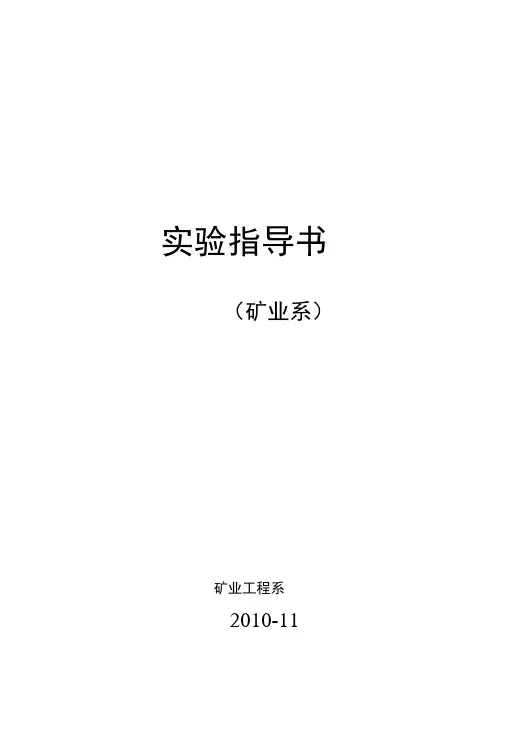

实验指导书（矿业系）矿业工程系2010-11实验1矿井通风系统工作原理及全矿井反风演示一、实验目的1、通过矿井通风系统模型运行的动态演示，认识通风系统的构成，功能和原理，了解各部分的工作方式。
2、通过模型操作，了解全矿井反风的工作原理、操作和过程。
二、实验内容通过矿井通风综合模拟实验装置演示矿井通风系统工作原理及全矿井反风方法。
三、仪器设备通风参数综合试验台四、所需耗材无。
五、实验原理、方法和手段1、矿井通风系统工作原理演示通风系统主要由主要通风机、通风巷道和通风设施构成，主要通风提供系统通风的动力; 通风巷道构成井下风流流动的通道，并承担相应的采掘工作任务；通风设施完成对井下风流进行调节控制的作用，实现风流的按需分配。
2、全矿井反风演示全矿井反风是为了防治矿井主要进风区域火灾扩人而采取的必要通风控制措施。
《煤矿安全规程》规定，矿井通风系统必须具有全矿井反风的功能，且反风风量不小于正常通风量的40%。
矿井反风主要有两种方法，一是风机反转反风，即通过调整风机叶片的角度或将电机反转使得风流由扩散器反向流入矿井，实现矿井反风;笫二种方式是不改变通风机的运转方式, 通过事先修建好的反风巷道和快速调节装置，使风流通过反风道流入井下，从而改变井下风流的方向。
六、实验步騎1、矿井通风系统工作原理演示讲解模型通风系统的构成和各部分的功能；调节装置的作用;2、全矿井反风演示讲解通风系统反风装置的构成、反风操作及效杲观察；七、实验结果处理无八、实验注意事项本实验为演示实验，教师和实验家人员进行操作，学生以观察和记录为主。
实验应按操作说明进行，未经许可，学生不得改变模型上的装直和仪器。
九、预习与思考题1、通风系统由哪些部分构成，各部分的主要功能是什么？2、如何改变系统中工作面的风量和风向？3、矿井为何要进行全矿井反风？要求达到的反风风量是多少？4、进行全矿井反风的方法有哪些？为何矿井反风风量会少于正常状况下的通风风量？十、实验报告要求1、根据实验模型，绘制通风系统示意图，标志系统内风流流动的路线；对系统的构成、各部分的功能和风流调节的方法进行阐述；2、根据实验模型绘制通风系统反风装置的示意图，并说明止常通风状况下和反风吋期风流流动的路线，以及反风操作的具体内容。

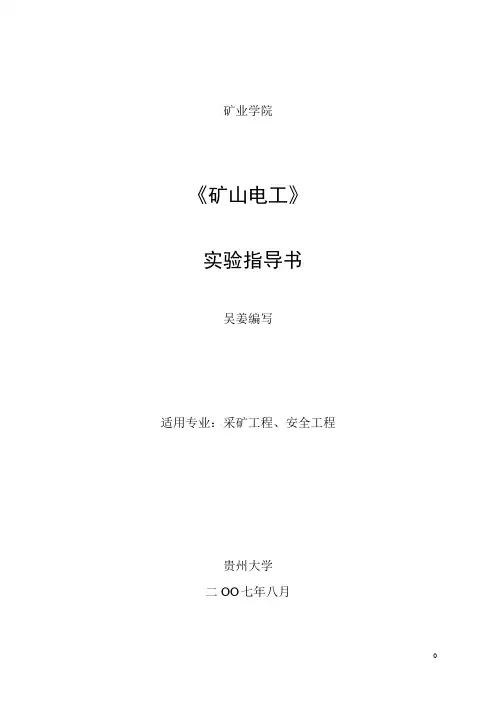

矿业学院《矿山电工》实验指导书吴姜编写适用专业：采矿工程、安全工程贵州大学二OO 七年八月前言《矿山电工》实验是课程教学的必须实验环节，其目的是加深学生对本课程所涉及的重要基本原理、基本器件和常用仪器设备的结构、特点、工作原理的理解，通过实验锻炼学生的动手实践能力，使学生在后面的学习和工作中能够综合运用所学知识解决实际问题。
本课程要求学生提前阅读教材和实验指导书，在教师指导下自己动手，亲自实践，边作边想，认真记录，并写出实验报告。
目录实验一矿用电气设备认识 (3)实验二检漏继电器与馈电开关配合实验 (4)实验三隔爆磁力起动器控制实验 (6)实验报告的基本内容及要求 (8)实验一矿用电气设备认识实验学时：2实验类型：验示实验要求：必修一、实验目的1、观察工矿常用电器设备，了解其结构、特点和工作原理；2、掌握DW80型隔爆自动馈电开关结构和工作原理；3、初步认识JY82型、JJKB30型检漏继电器。
二、实验组织运行要求：采用集中授课形式三、实验条件1、.时间继电器；２、中间继电器；３、热继电器；４、过流继电器；５、交流继电器；６、熔断器；７、空气开关；8、开关柜9、DW80型隔爆自动馈电；10、JY82型、JJKB30型检漏继电器等。
四、实验内容及步骤1、了解下列电器设备的结构和动作原理。
(1).时间继电器、(2).中间继电器、(3).热继电器。
(4).过流继电器、(5).交流继电器、(6).熔断器、(7).空气开关、(8)高压真空断路器、（9）开关柜2、观察图DW80(81)系列馈电开关(以DW80－200为例)了解主要原件的位置和作用。
进行合闸、分闸、过流、漏电、跳闸元件的操作。
图1—1（黑板上）3.观察隔爆外壳和机械闭锁装置。
L1、L2、L3──电源进线；KM──手动三极接触器；U、V、W──负荷线；PE──接地接线柱；YA3──分流脱扣器；X──分流脱扣器线圈引出接线柱；YA1、YA2──过流脱扣器五、思考题1、总结矿用电器特点；P802、机械闭锁作用；P403、说明过流脱扣器工作原理。
第1篇第一章引言一、目的本实践教学指导书旨在指导采矿工程专业学生在实践教学过程中，掌握采矿工程的基本原理、方法和技能，提高学生的实际操作能力、创新能力和团队协作能力，为将来的工作打下坚实的基础。
二、适用对象本指导书适用于采矿工程专业本科生和研究生在实践教学过程中的学习和指导。
三、内容概述本指导书分为五个章节，包括实践教学概述、实践教学项目、实践教学考核、实践教学注意事项和实践教学总结。
第二章实践教学概述一、实践教学意义1. 培养学生的实际操作能力：实践教学使学生将理论知识与实际操作相结合，提高动手能力。
2. 培养学生的创新能力：实践教学鼓励学生积极探索，勇于创新，培养解决实际问题的能力。
3. 培养学生的团队协作能力：实践教学强调团队协作，培养学生沟通、协调、合作的能力。
二、实践教学目标1. 掌握采矿工程的基本原理和方法。
2. 具备采矿工程的现场操作技能。
3. 具备分析、解决实际问题的能力。
4. 具备良好的职业道德和团队协作精神。
第三章实践教学项目一、实践教学项目分类1. 实验室实验：通过实验验证理论，掌握实验技能。
2. 工程实习：到矿山企业实地考察，了解矿山生产过程，掌握矿山生产管理。
3. 工程设计：根据实际问题，设计合理的采矿方案。
4. 采场测量与地质编录：掌握采场测量和地质编录的基本方法。
5. 采矿工程安全与环保：了解采矿工程安全与环保知识，提高安全意识。
二、实践教学项目具体内容1. 实验室实验（1）矿石浮选实验（2）矿石选矿实验（3）矿石化学分析实验2. 工程实习（1）矿山生产过程考察（2）矿山生产管理考察（3）矿山安全技术考察3. 工程设计（1）采矿方案设计（2）矿山井巷工程设计4. 采场测量与地质编录（1）采场测量基本方法（2）地质编录基本方法5. 采矿工程安全与环保（1）采矿工程安全技术（2）采矿工程环保知识第四章实践教学考核一、考核方式1. 实验室实验：实验报告、实验操作考核。
2. 工程实习：实习报告、实习总结。

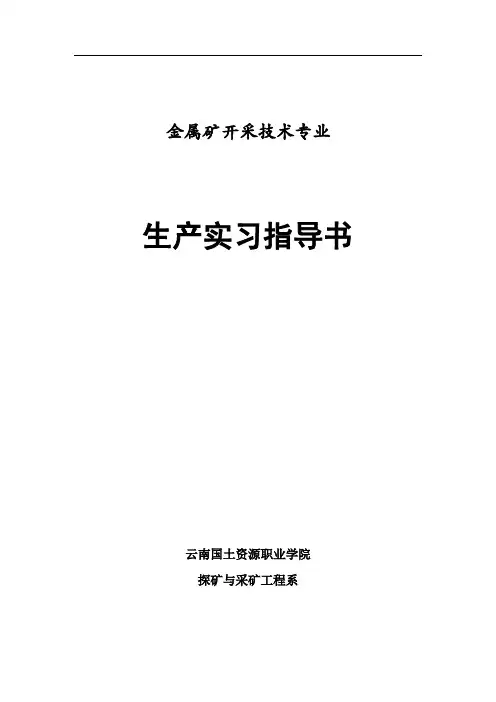

金属矿开采技术专业生产实习指导书云南国土资源职业学院探矿与采矿工程系一、实习的意义和目的根据《金属矿开采技术专业人才培养方案》，生产实习是学生在专业知识学习过程中不可缺少的实践性教学环节，有助于培养学生的职业意识、职业道德和职业技能；对本专业有一个全面的认识，因此，要求严格按照实习计划认真完成各项实习任务。
本次实习是在学完大部分专业课程后，到矿山进行生产实习，其目的是：1、通过实习，掌握本专业在矿山生产过程中的地位和作用，对本专业有一个全面、正确的认识；2、通过此次实习，掌握已学过的专业知识在生产实践中的应用，进一步巩固所学过的专业理论知识；3、对实习矿山的总图布置、开拓系统、采矿方法有一个较为全面的认识；4、了解矿山采掘技术管理的基本要求，为将来到矿山工作打基础。
二、实习任务及要求在整个实习过程中，每个学生必须按要求进行各项实习：（一）实习任务了解矿山地形、地质图件；熟悉矿山采掘技术管理；熟悉矿山总图布置、开拓方法、采矿工艺及主要生产过程；掌握露天矿采场要素、台阶要素；掌握采矿工作面工艺流程；通过此次实习，锻炼培养理论联系实际、分析和解决问题的能力。
（二）实习要求1、认真学习领会实习指导书，明确实习目的、实习要求和内容等；2、实习过程中，遵守各项安全管理规章制度及操作规程，确保安全；3、通过实习了解露天矿山采场要素、台阶要素、矿山地形、地质情况；4、实习要听从班组长、工人师傅现场安排，善于思考，主动完成分配的任务；5、掌握实习矿山的生产特点、采矿主要生产工艺流程，以采矿为主线，熟悉矿山主要生产环节和辅助生产设施；6、注意相关实习资料的收集整理，实习结束编写实习报告。
三、实习纪律1.严格遵守学校和企业各项规章制度；2.服从实习教师和生产管理人员的统一指挥；3.严格遵守安全操作规程；4.在工人师傅的指导下完成力所能及的生产工作，严禁擅自做主进行生产作业和设备操作；5.生产现场内严禁打闹和做与实习无关的事；6.严格遵守作息时间。
实验一高低压电器的认识与操作一、实验目的与要求(1)了解各种矿用高低压电器的结构；(2)熟悉各种矿用高低压电器的动作原理，掌握其操作方法。
二、实验设备、仪器(表1-1)表1-1 矿用高低压配电开关的实验设备与仪器三、实验内容、步骤⒈观察高压配电箱的结构及动作1)观察外部结构2)按表1-2所列各项观察、测量并抄录铭牌数据，记入表1-2；表1-2高压配电箱外部结构观察记录表3)观察闭锁机构按表1-3所列步骤观察各高压配电箱的闭锁机构，并记入观察结果；表1-3高压配电箱闭锁机构观察记录表4)观察内部结构打开高压配电箱的外盖(门)，对照其电气原理图，分别观察各高压配电箱的内部结构，认识各元件，将所看到的主要电气元件及其大体安装部位记入表1-4；表1-4高压配电箱内部结构观察记录表5)观察高压配电箱动作现以PB2-6型隔爆高压配电箱为例说明操作步骤：⑴准备合闸：因不送电实验，所以应人为地将失压脱扣器的衔铁吸合，使其在合闸过程中不碰触脱扣机构，再逆时针旋转操作手柄至不能动为止，同时观察操作机构箱内合扣动作；⑵合闸：紧接着将操作手柄顺时针转到不能动为止，观察操作机构及断路器动作；⑶分闸：①正常手动分闸：将操作手柄逆时针旋转，观察脱扣器及断路器动作。
②事故自动跳闸：电源失压或欠压时，失压继电器衔铁释放，碰开脱扣机构、跳闸；主回路短路或过载时，过流继电器动作，碰开脱扣机构、跳闸。
可人为地触动失压继电器和过流继电器衔铁，模拟事故时继电器的动作，观察脱扣器及断路器的动作。
⒉观察低压馈电开关的结构及动作1)观察低压馈电开关的外部结构按表1-5各项观察、测量并抄录铭牌数据，记入表中；表1-5 低压馈电开关外部结构观察记录表2)观察低压馈电开关的闭锁机构和内部结构(1)手柄置于“合”位，看能否打开外盖，观察闭锁元件。
(2)手柄置于“分”位，解除闭锁打开外盖，同时打开接线箱盖，对照电气原理图，分别观察各种低压馈电开关的内部结构，认识电气元件。
(3)拆开接线口，观察内部元件。
将上述观察结果记入表1-6。
表1-6低压馈开关闭锁机构及骨部结构观察记录表3)观察隔爆手动开关动作(1)合闸：将手柄顺时针置于“合”位，观察开关动作。
(2)分闸：将手柄逆时针置于“分”位，观察其动作。
4)观察隔爆型自动馈电开关动作(1)合闸：先将手柄逆时针转动，观察操作机构挂扣后，再顺时针转动手柄置于“合”闸位，观察接触器动作。
(2)分闸：正常时手动分闸，即将手柄逆时针转到“分”闸位，观察脱扣机构的脱扣、分闸动作；事故时自动跳闸，即脱扣线圈吸合衔铁，可用手拨动各脱扣线圈的衔铁吸合模拟事故时的动作，观察脱扣机构的脱扣、分闸动作。
四、预习思考题(1)高压配电箱和低压馈电开关的作用是什么？实验所列各种各样的高压配电箱和低压馈电开关分别用在哪些场合？(2)实验中的各高、低压开关均有哪些保护？如果正常运行中突然断电，哪些开关能自动跳闸？为什么要自动跳闸？五、实验报告要求(1)比较各种高压配电箱的结构特点，指出如何根据外形区别它们；比较各低压馈电开关的结构特点，指出根据什么特征来判断其类型。
(2)分析高压配电箱各类机械闭锁的作用，并填入表1-3。
(3)根据实验分别写出高低压开关的操作规程及检修时开盖的操作程序。
实验二矿用电缆的认识、测量、接线一、实验目的与要求（1）了解各种矿用电缆的结构；（2）掌握电缆绝缘电阻的测量方法；（3）学会电缆中间头的连接。
二、实验仪器与设备（1）矿用电缆：ZQP20、MZ、MCP、MYPJ型各1m左右即可(长一些更好，以获得准确的绝缘电阻的测量结果)；（2）1000V绝缘电阻表(也叫兆欧表)一块。
（3）接线工具：电工工具、电缆刀、压接钳、锯弓、电缆接线盒。
本实验只进行压接，而不进行绝缘包扎。
若进行绝缘包扎，除上述工具外，还要准备其它工具和材料，如喷灯、环氧树脂、“6101”石英粉、100目筛子、四乙烯五胺、酒精等。
三、实验内容与步骤⒈观察各种矿用电缆的结构1)首先分清铠装电缆与各种橡套电缆，并手拿各种电缆以体会其柔软程度；2)观察纸绝缘铠装电缆的结构及特征：包括芯线(根数、截面、材料等)、相间绝缘和纸绝缘、铅护套、黄麻护层、黄麻填料等；3)观察橡套电缆的结构及特征：包括芯线(根数、截面、材料等)、相间绝缘和统包绝缘、垫芯，用火点燃统包绝缘，观察其阻燃性能。
看看屏蔽层的材料和特征，对MYPJ型电缆应找出其监视线；4)根据自己的体会将观察结果记入实验报告中。
⒉电缆的绝缘试验1)试验项目和试验周期纸绝缘电缆、橡套电缆的试验项目和试验周期见表2-1、2-2。
表2-1 油浸纸绝缘电力电缆的试验项目和试验周期表2- 2 橡胶绝缘电力电缆试验项目和试验周期2)试验方法电缆的绝缘试验主要包括绝缘电阻的测量、泄漏电流试验和直流耐压试验，而由于后两个试验接线方法完全相同，因此在实际工作中总是结合在一起进行。
但两种方法的意义是不同的，泄漏电流试验能有效地发现绝缘均匀整体性缺陷，如绝缘老化、受潮等；而直流耐压试验主要是检查电缆的抗电强度，即通过试验可发现纸绝缘机械损伤、裂缝、气泡等内部缺陷。
但由于试验设备的关系，本实验只进行电缆绝缘电阻的测量。
测量绝缘电阻时，对额定电压为1000V 及以下的电缆用1000V 兆欧表；对1000V 以上电压的电缆用2500V 兆欧表。
对不同型式的电缆，可按表2-3规定的接线方式进行试验。
表2- 3 电力电缆的绝缘电阻和泄漏电流试验时的接线方式当周围空气湿度较大时，电缆绝缘表面的泄漏会影响绝缘电阻测量结果的正确性，此时可在被试芯线表面(电缆终端意瓷瓶的表面)采用保护环屏蔽的方法消除表面泄漏的影响，现场实用接线如图2-1所示。
测量A 相绝缘电阻时，两端保护环屏蔽连线借用B 相芯线，C 相接地。
依次类推：测B 相，借C 相作连线，A 相接地；测C 相，借A 相作连线，B 相接地。
空气干燥时不加屏蔽，试验接线图如图2-1所示。
试验步骤如下：⑴ 拆去电缆一切对外连线前，并将电缆放电，放电时间不少于1min ，对电容量大(电缆较长)的电缆应放电2min 以上。
⑵ 用干燥清洁的软布，擦去电缆头表面的污垢。
⑶ 将兆欧表放在水平位置，把电缆铅皮或电缆头外壳接地线接于兆欧表的“地”(“E”或“3”)端子上，引出线头接兆欧表的“线”(“L”或“Ω”)上。
⑷ 以恒定速度(约120r/min)转动兆欧表手柄，兆欧表指针逐渐上升，待15s 及60s 时记录绝缘电阻值后，应先拆除兆欧表至电缆头的一根(如标有“线”的)导线后才能停止转动兆欧表。
⑸ 试完后或复试时必须将电缆充分放电，时间不少于2min 。
⑹ 记录当时的环境温度及气候情况。
试验注意事项如下：⑴ 兆欧表的引出线不能靠在一起，接线端过长时必须用绝缘良好的支持物固定。
⑵ 转动速度应尽可能保持恒定，并维持均匀转速，不得低于额定值的80%。
⑶ 测量较长电缆时，充电电流很大，因而兆欧表的指示数值很小，但这并不意味着被试绝缘物的绝缘不好，必须经过较长时间才能得到正确的结果。
⑷ 三芯电缆应分别测量每相对其它两相及地的绝缘电阻，以便比较。
⑸ 兆欧表应放在靠近电缆而平稳的地方，测量前还必须作短路和开路试验。
⑹ 为了安全，测量时必须监视电缆另一端，勿使人靠近。
试验后必须充分放电。
⑺ 因为电缆的绝缘电阻随温度不同而变化，为便于同历次试验或其它相同条件下的相互比较，可参考下式将测量结果换算到20℃时的绝缘电阻值。
t t C R R 20式中 R 20—温度为20℃时的绝缘电阻； R t —温度为t ℃时的绝缘电阻值； C t —温度系数，可由表2-4查出。
表2- 7⑻ 电缆的绝缘电阻与其长度有关，且基本成反比关系。
而手册中往往给出电缆长度为1Km 时的绝缘电阻参考值，所以，可根据绝缘电阻与电缆长度成反比的关系进行换算。
也正是由于这个原因，试验电缆很短时，测量所得的绝缘电阻值往往很大(近于∞)，这属于正常现象，我们试验的主要目的是掌握测量方法。
图2-1 测试电缆绝缘电阻接线图(a)测量每相对地的绝缘(加屏蔽)(b)测量每相对其它两相及地的电阻(不加屏蔽)G－屏蔽L－线路E－地线⒊电缆的接线为了防止水分和酸性物质侵入电缆破坏电缆绝缘而使其击穿，在电缆两端或中间连接处必须装接线盒。
电缆接线盒又分为终端接线盒和中间接线盒两种，终端接线盒主要用于电缆与其它导体连接，而中间接线盒主要作为电缆与电缆连接之用。
但应注意，在煤矿井下有瓦斯煤尘爆炸危险的场所必须采用合格的防爆接线盒。
电缆与电缆连接，常用压接、焊接、螺栓连接和绑扎等方法，本实验只做压接法。
但应该说明，电缆经过上述连接后还要进行绝缘包扎，完成后再将连接处装入满足要求的接线盒中方可投入使用。
1)对电缆连接的要求①导电线芯连接处的接触电阻要小且要保持稳定，其最大值不应超过相同长度线芯电阻的1.2倍，从而使电缆在正常负荷时的温升不大于电缆原线芯的温升；②连接处要有足够的抗拉强度，其值不低于电缆线芯强度的70%；③电缆连接处的绝缘强度不应低于电缆原有值，并能在长期运行中保持绝缘密封良好，能承受运行中经常遇到的过电压；④两根电缆的铠装、铅包(井下严禁用铝包电缆)、屏蔽层和接地线芯都应有良好的连接；⑤整个连接装置的结构要简单，体积要小，并有足够的机械强度和较长的使用寿命。
2)电缆的连接本实验仅做机械压接法，机械冷压接的原理是：使用相应的连接管和压接模具，借助于专用工具--压接钳的压力，将连接管紧压在线芯上，并使连接管与矿用电缆线芯接触面之间产生金属表面渗透，从而形成可靠的导电通路。
机械冷压接可分为局部压接(点压)和整体压接(围压)两种。
点压法的优点是需要的压力较小，较容易使局部压接处接触表面产生金属表面渗透。
围压的优点是压接后连接管表面形状比较平直，容易解决连接管处电场过分集中的问题。
不论点压还是围压，关键在于应有足够的压缩比。
也就是说，要采用相应的铝连接管和与其相应的压接模具，并使用相应的压接钳，以达到足够的压接深度。
根据运行经验，点压法的质量优于围压法，这是因为：1)铝连接管在围压时因蠕变而伸长，以致达不到足够的压缩比。
2)采用点压法时，由于压坑的特殊形状，在运行中连接管不易扩张，即能保持稳定的压缩比，而围压法则相反。
其压接工艺如下：压接法(围压、点压)，其压模所适用的电缆线芯截面均为16~240mm2之间。
压接的操作要点，以铝芯电缆为例(铜连接管和铜鼻子的基本要求与铝连接管、铝鼻子的相同，由于铜的导电性能好，铜连接管和鼻子的截面积可取为矿用电缆导体截面的1~1.5倍)，具体步骤如下：①压接前仔细检查连接管(或接线端子)和压模的规格是否与电缆截面相符；②用钢丝刷或者砂布去掉连接管(或接线端子)内表面的氧化层；③剥去电缆线芯端头的绝缘，其长度等于连接管长度的一半(如果是接线端子则等于其孔深)再加5mm；④擦净线芯表面的油污和氧化物；⑤将扇形线芯整形成圆形(最好用整形压模)，然后锯齐插入连接管内，使两线芯在管的中央对齐。
