对周期方波信号进行滤波matlab的实现

matlab滤波函数详解Matlab作为一种广泛应用于数值计算和数据处理的软件，提供了许多用于信号处理和图像处理的函数。

其中，滤波函数是其中非常重要的一部分，它们在许多应用中都起着关键的作用。

本文将详细介绍Matlab中常见的滤波函数，包括它们的用途、参数设置、使用方法和示例。

一、滤波函数概述滤波函数主要用于对信号进行滤波处理，以消除噪声、突出信号特征或实现其他特定的处理目标。

在Matlab中，常见的滤波函数包括低通、高通、带通、带阻等类型，它们可以根据不同的应用需求选择。

滤波器通常由一组数学函数组成，用于对输入信号进行加权和叠加，以达到滤波的目的。

二、低通滤波函数低通滤波函数用于消除高频噪声，保持低频信号的完整性。

在Matlab中，常用的低通滤波函数包括lfilter和filter等。

lfilter函数适用于线性滤波器，而filter函数适用于任意滤波器设计。

低通滤波函数的参数包括滤波器系数、输入信号和采样率等。

通过调整滤波器系数，可以实现不同的滤波效果。

三、高通滤波函数高通滤波函数用于消除低频噪声，突出高频信号特征。

在Matlab 中，常用的高通滤波函数包括hilbert和highpass等。

hilbert函数适用于频谱分析和高频信号提取，而highpass函数则适用于消除低频噪声。

高通滤波函数的参数包括滤波器系数、采样率和信号类型等。

通过调整滤波器系数，可以实现不同的高通效果。

四、带通滤波函数带通滤波函数用于选择特定频率范围内的信号进行过滤。

在Matlab中，常用的带通滤波函数包括bandpass和butter等。

bandpass函数适用于设计带通滤波器，而butter函数则适用于连续时间滤波器设计。

带通滤波函数的参数包括带外抑制值、带宽和采样率等。

通过调整带宽参数，可以实现不同的带通效果。

五、其他滤波函数除了以上三种常见的滤波函数外，Matlab还提供了其他一些滤波函数，如带阻、限幅、防混叠等类型。

matlab中fft滤波傅里叶变换（FFT）是一种广泛应用于信号处理和图像处理的数学技术。

在MATLAB中，使用fft函数可以对信号进行快速傅里叶变换。

而滤波操作是通过在频域对信号进行处理来去除噪声或者筛选特定频率的成分。

在MATLAB中，可以通过以下步骤进行FFT滤波：1. 导入信号数据：首先需要导入要进行滤波的信号数据。

可以使用MATLAB中的load命令或者其他文件读取的函数来导入数据。

导入的数据一般是一个时间序列，例如 [x, Fs] = audioread('signal.wav')，其中x为采样的信号数据，Fs为采样率。

2. FFT变换：使用fft函数对信号进行傅里叶变换。

FFT函数的基本语法是 Y = fft(X), 其中X为输入的信号数据，Y为傅里叶变换后的频域数据。

通常，X的长度应为2的幂，为了确保等长，可以通过取信号数据长度的下一个2的幂次来进行填充（例如使用nextpow2函数）。

3. 频率和振幅计算：计算FFT结果的频率和振幅。

由于FFT 结果是一个对称的复数数组，只需要计算前半部分的频率和振幅，并使用abs函数获取振幅的绝对值。

频率可以通过采样率以及FFT结果的大小来计算。

4. 滤波操作：为了进行滤波，可以选择要去除的频率范围或者振幅阈值。

根据具体的需求，可以选择低通滤波或者高通滤波方法。

低通滤波可以通过将高于某个阈值的频率成分置零来实现，高通滤波则是将低于某个阈值的频率成分置零。

5. 逆FFT变换：对滤波后的频域数据进行逆傅里叶变换，使用ifft函数可以将频域数据转换回时域。

6. 结果可视化：可以使用MATLAB的绘图函数来可视化滤波后的信号。

例如plot函数可以绘制时域信号，而stem函数可以绘制频域信号的振幅谱图。

最后，需要注意的是信号的采样率，滤波的带宽以及选择的滤波方法都会对滤波效果产生影响。

合理选择这些参数可以得到滤波后的信号满足实际需求的结果。

matlab function模块实现滤波-概述说明以及解释1.引言1.1 概述概述部分的内容可以包括对该篇长文的主题和背景的简要介绍。

同时，可以说明该篇长文将围绕着MATLAB中的滤波函数展开讨论，并介绍滤波原理及其在信号处理领域中的重要性。

以下为可能的概述部分内容：引言在信号处理领域中，滤波是一项非常重要的技术。

通过滤波，我们可以对信号进行处理和改进，去除噪声、减小干扰，从而得到更好的信号质量。

而MATLAB作为一款强大的科学计算软件，在信号处理方面提供了许多有用的滤波函数和工具。

本篇长文将基于MATLAB function模块，探讨滤波的实现方法。

我们将从滤波原理的基础知识开始，介绍MATLAB中常用的滤波函数，以及如何设计和实现一个滤波模块。

通过学习本文，读者将能够理解滤波的基本原理和实现方法，并能够利用MATLAB的功能进行滤波处理。

本文的目的是为读者提供一个全面的理解MATLAB中滤波函数的能力，并通过实际案例的讲解和代码示例，帮助读者更好地掌握滤波模块的设计和实现技巧。

同时，本文还将评估所实现的滤波模块的效果，并展望该模块在实际应用中的前景。

总结起来，本文将深入探讨MATLAB中的滤波函数，并详细介绍滤波模块的设计与实现。

通过本文的学习，读者将能够掌握滤波的基本原理和实现方法，并具备设计和实现一个滤波模块的能力。

希望本文能为读者在信号处理领域的学习和应用中提供有力的支持。

文章结构部分的内容可以按照以下方式编写：1.2 文章结构本文主要介绍了如何使用Matlab function模块实现滤波功能。

文章的结构如下：引言：在引言部分，我们将对滤波的概念进行简要介绍，并对文章的结构和目的进行说明。

正文：正文部分分为三个主要部分。

2.1 滤波原理：在这一部分，我们将详细介绍滤波的原理，包括滤波的基本概念、滤波的分类以及常用的滤波方法。

2.2 MATLAB中的滤波函数：在这一部分，我们将介绍MATLAB中常用的滤波函数及其使用方法。

使用MATLAB进行信号处理与滤波信号处理与滤波是数字信号处理领域中的重要技术，而MATLAB是一种广泛应用于信号处理的工具。

本文将介绍如何使用MATLAB进行信号处理与滤波，包括信号采样、信号重构、频谱分析以及常用的滤波器设计和应用。

首先，我们先了解一下信号处理的基本概念。

信号处理是对信号进行采样、重构、滤波、增强、压缩等操作的过程。

信号可以是连续的或离散的，常常通过采样将连续信号转换为离散信号进行处理。

在MATLAB中，可以使用`plot`函数来绘制信号的波形图。

假设有一个正弦信号，我们可以通过以下代码绘制其波形图：```matlabfs = 1000; % 采样率为1000Hzt = 0:1/fs:1; % 时间向量，从0到1sf = 10; % 正弦信号的频率为10Hzx = sin(2*pi*f*t); % 构造正弦信号plot(t, x); % 绘制波形图xlabel('Time (s)'); % x轴标签ylabel('Amplitude'); % y轴标签title('Sinusoidal Signal'); % 图片标题```这段代码中，首先定义了采样率`fs`、时间向量`t`和信号频率`f`，然后使用`sin`函数构造了正弦信号`x`，最后通过`plot`函数绘制出信号的波形图。

在进行信号处理时，经常需要进行频谱分析来研究信号的频率特性。

MATLAB 提供了多种函数来计算信号的频谱，其中最常用的是`fft`函数。

以下代码演示了如何计算信号的频谱，并绘制频谱图：```matlabFs = 1000; % 采样率为1000HzT = 1/Fs; % 采样间隔L = 1000; % 信号长度为1000t = (0:L-1)*T; % 时间向量x = sin(2*pi*50*t) + 0.5*sin(2*pi*120*t); % 构造含有两个频率成分的信号Y = fft(x); % 对信号进行傅里叶变换P2 = abs(Y/L); % 计算双边频谱P1 = P2(1:L/2+1); % 取单边频谱P1(2:end-1) = 2*P1(2:end-1); % 幅度归一化f = Fs*(0:(L/2))/L; % 频率向量plot(f,P1); % 绘制频谱图title('Single-Sided Amplitude Spectrum of x(t)'); % 图片标题xlabel('Frequency (Hz)'); % x轴标签ylabel('Amplitude'); % y轴标签```这段代码中，首先定义了采样率`Fs`、采样间隔`T`、信号长度`L`和时间向量`t`，然后使用两个正弦信号相加的方式构造了含有两个频率成分的信号`x`，接着使用`fft`函数对信号进行傅里叶变换得到频谱`Y`，最后根据频谱进行幅度归一化并绘制频谱图。

基于Matlab的信号分析与数字滤波器设计作者：赵子曦来源：《电脑知识与技术》2021年第29期摘要：对于信号的时域分析只能获取部分信息，因此在频域作出信号频谱以辅助分析显得十分重要。

在进行频谱分析后，会发现信号包含复杂噪声，因此使用软件设计滤波器去噪。

在Matlab的基础上，本文首先采用经典的傅里叶变换对各类信号进行频谱分析，然后用窗函数法设计FIR数字滤波器。

在声音信号上的实验证明，本文设计的FIR数字滤波器可以有效压制噪声，提取良好声音信号。

关键词：信号频谱分析; Matlab;滤波器;信号去噪中图分类号：TP311 文献标识码：A文章编号：1009-3044（2021）29-0114-02进入21世纪以来，计算机技术飞速发展，大数据、物联网、人工智能（AI：Artificial Intelligence）成为学界、工业界的研究热点，随之对信号分析技术提出了更高的要求，也带来了新的机遇。

在摩尔定律的基础上，计算机有限的算力在复杂数据的处理上显得吃力，而现代数据处理又十分追求更高的效率、更快的速度和更准确的结果。

Matlab是工程领域应用广泛的一款成熟软件，它拥有强大的矩阵运算能力和科学数据处理能力，可以处理十分微小的电路信号，因此使用Matlab进行信号分析与处理、数字滤波器设计等对于电路分析、小信号分析、波形重整具有十分重要的意义。

1信号频域分析1.1离散傅里叶变换与窗函数实际上，计算机存储的所有数据都是离散的，它们需要运用时域和频域都是离散的离散傅里叶变换（Discrete Fourier Transform，DFT）进行处理。

TD（Time-Domain）连续信号经采样后，通过快速傅里叶变换成为FD（Frequency-Domain）采样。

通过数学表达式绘图，不难看出输入DFT进行变换的时域信号和变换后输出的频域信号均为有限长序列，即主值序列。

在实际应用中常采用快速傅里叶变换计算DFT：连续周期、连续非周期、离散周期、离散非周期信号的频谱与 DFT之间的关系：时域上的信号是非周期的，则频域上的信号是连续的;时域上的信号是周期的，则频域上的信号是离散的;反之亦然。

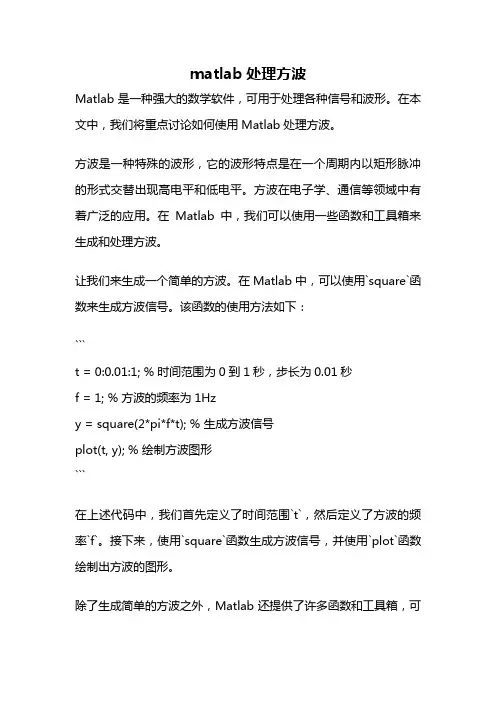

matlab处理方波Matlab是一种强大的数学软件，可用于处理各种信号和波形。

在本文中，我们将重点讨论如何使用Matlab处理方波。

方波是一种特殊的波形，它的波形特点是在一个周期内以矩形脉冲的形式交替出现高电平和低电平。

方波在电子学、通信等领域中有着广泛的应用。

在Matlab中，我们可以使用一些函数和工具箱来生成和处理方波。

让我们来生成一个简单的方波。

在Matlab中，可以使用`square`函数来生成方波信号。

该函数的使用方法如下：```t = 0:0.01:1; % 时间范围为0到1秒，步长为0.01秒f = 1; % 方波的频率为1Hzy = square(2*pi*f*t); % 生成方波信号plot(t, y); % 绘制方波图形```在上述代码中，我们首先定义了时间范围`t`，然后定义了方波的频率`f`。

接下来，使用`square`函数生成方波信号，并使用`plot`函数绘制出方波的图形。

除了生成简单的方波之外，Matlab还提供了许多函数和工具箱，可以对方波进行进一步的处理和分析。

例如，我们可以使用`fft`函数对方波信号进行傅里叶变换，得到其频谱信息。

```N = length(y); % 方波信号的长度Fs = 100; % 采样率为100HzY = fft(y); % 对方波信号进行傅里叶变换frequencies = (0:N-1)*(Fs/N); % 计算频率范围amplitudes = abs(Y/N); % 计算频谱幅值plot(frequencies, amplitudes); % 绘制频谱图形```在上述代码中，我们首先获取了方波信号的长度`N`，然后定义了采样率`Fs`。

接下来，使用`fft`函数对方波信号进行傅里叶变换，并计算出频率范围和频谱幅值。

最后，使用`plot`函数绘制出频谱图形。

除了傅里叶变换之外，Matlab还提供了许多其他函数和工具箱，可以对方波进行滤波、调制、解调等操作。

如何利用Matlab技术进行数字滤波数字滤波是一种广泛应用于信号处理和图像处理中的技术。

而Matlab作为一种强大的数学软件工具，在数字滤波方面也有很高的应用价值。

本文将介绍如何利用Matlab技术进行数字滤波，从概念到具体实现，帮助读者更好地掌握这一技术。

一、数字滤波的基本概念数字滤波是一种对数字信号进行处理的技术，通过改变信号的频率特性或时域特性，达到去除或强调信号中某些成分的目的。

数字滤波可以分为无限长脉冲响应（IIR）滤波器和有限长脉冲响应（FIR）滤波器两种。

二、Matlab中数字滤波的基本函数在Matlab中，数字滤波可以使用一些基本函数实现。

其中最常用的是fir1和filter函数。

fir1函数用于设计FIR滤波器的滤波器系数，而filter函数用于对信号进行滤波处理。

三、设计FIR滤波器FIR滤波器是一种非递归滤波器，其系统函数是有限长的。

在Matlab中，可以使用fir1函数对FIR滤波器的系数进行设计。

fir1函数的输入参数包括滤波器阶数、截止频率以及窗函数类型等。

通过调节这些参数，可以设计出不同的FIR滤波器。

四、对信号进行滤波处理在得到FIR滤波器的系数后，可以使用filter函数对信号进行滤波处理。

filter函数的输入参数包括滤波器系数和待滤波的信号等。

通过调用filter函数，可以对信号进行低通滤波、高通滤波或带通滤波等操作。

五、实例演示为了更好地理解如何利用Matlab进行数字滤波，下面将通过一个实例对其进行演示。

假设有一个包含高频噪声的信号，我们希望去除这些噪声，得到清晰的信号。

首先，我们使用fir1函数设计一个低通滤波器。

假设我们希望截止频率为1kHz，滤波器阶数为100。

通过调用fir1函数，得到该滤波器的系数。

接下来，我们生成一个包含高频噪声的信号，并加上一些正弦波成分。

我们将这个信号输入到filter函数中，利用之前得到的滤波器系数进行滤波处理。

最终，我们可以得到去除了噪声的清晰信号。

滤波matlab代码滤波是信号处理中常用的技术，用于去除信号中的噪声或者滤波信号以得到感兴趣的频率成分。

在MATLAB中，有多种滤波函数可以使用，例如`filter`、`designfilt`和`fir1`等。

本文将介绍这些函数的用法和原理，并通过实例说明如何使用MATLAB进行滤波。

我们来介绍一下`filter`函数。

该函数可以用于实现各种滤波器，如低通滤波器、高通滤波器和带通滤波器等。

其基本语法为：```Matlaby = filter(b,a,x)```其中，`b`和`a`是滤波器的系数，`x`是输入信号的向量。

这个函数将输出滤波后的信号`y`。

接下来，我们来看一个实例。

假设我们有一个包含噪声的信号`x`，我们希望通过低通滤波器来去除噪声。

我们可以使用`filter`函数来实现这个功能。

首先，我们需要设计一个低通滤波器的系数。

可以使用`fir1`函数来设计一个FIR滤波器的系数。

例如，我们可以使用以下代码来设计一个阶数为10的低通滤波器：```Matlaborder = 10; % 滤波器阶数cutoff = 0.2; % 截止频率b = fir1(order, cutoff);```然后，我们可以使用这个滤波器对信号进行滤波：```Matlaby = filter(b, 1, x);```这样，我们就得到了滤波后的信号`y`。

除了`filter`函数，MATLAB还提供了`designfilt`函数用于设计各种类型的滤波器。

该函数可以设计IIR滤波器、带通滤波器、带阻滤波器等。

使用`designfilt`函数需要指定滤波器的类型、阶数以及其他参数。

例如，我们可以使用以下代码来设计一个IIR低通滤波器：```Matlaborder = 6; % 滤波器阶数cutoff = 0.2; % 截止频率d = designfilt('lowpassiir', 'FilterOrder', order, 'PassbandFrequency', cutoff);```然后，我们可以使用这个滤波器对信号进行滤波：```Matlaby = filter(d, x);```同样地，我们得到了滤波后的信号`y`。

如何使用Matlab进行信号处理和滤波信号处理和滤波在工程领域中扮演着重要的角色，它们可以帮助我们从一系列的数据中提取有用的信息，并消除噪声。

Matlab作为一种强大的工具，提供了丰富的函数和工具箱，可以方便地进行信号处理和滤波。

本文将介绍如何使用Matlab进行信号处理和滤波的基本方法，并使用实例进行演示。

一、Matlab的信号处理工具箱Matlab的信号处理工具箱是一个强大的工具集，它包含了许多用于处理各种类型信号的函数和算法。

通过引入信号处理工具箱，我们可以方便地处理音频、图像和视频信号，并进行频域分析、滤波和解调等操作。

在Matlab中，可以使用命令"toolbox"来查看已安装的工具箱，对于信号处理，我们需要确保已经安装了"Signal Processing Toolbox"。

如果没有安装，可以通过访问Matlab官方网站下载并安装。

二、信号处理的基本操作1. 读取和显示信号在进行信号处理之前，首先需要将信号加载进Matlab中。

可以使用函数"audioread"来读取音频信号，例如读取一个.wav格式的音频文件：```[x,Fs] = audioread('audio.wav');```其中，x是音频信号的数据，Fs是信号的采样率。

读取完成后，可以使用函数"soundsc"来播放信号，并使用函数"plot"来绘制信号的波形图：```soundsc(x,Fs);plot(x);```2. 频谱分析频谱分析可以帮助我们了解信号的频率特性。

在Matlab中，可以使用函数"fft"进行快速傅里叶变换（FFT），将信号从时域转换到频域。

例如，对于上文中读取的音频信号x，可以使用以下代码计算其频谱：```X = fft(x);```频谱的结果是一个复数向量，表示信号在不同频率上的幅值和相位。

Matlab滤波器的使用方法在数字信号处理中，滤波器是一种常用的工具，用于去除信号中的噪音、提取感兴趣的信号分量或改变信号的频率特性。

Matlab作为一个广泛使用的工具，提供了丰富的滤波器设计和应用函数，方便工程师和科研人员进行信号处理与分析。

本文将深入探讨Matlab中滤波器的使用方法，帮助读者更好地理解和应用滤波器处理信号的过程。

1. 滤波器类型与设计Matlab中常用的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

在使用滤波器之前，我们需要先设计滤波器的类型和参数。

Matlab提供了fir1、butter、cheby1等函数，可以根据指定的参数设计出满足要求的滤波器。

我们可以使用butter函数设计Butterworth滤波器，通过指定阶数和截止频率等参数，得到滤波器的系数。

2. 滤波器的应用设计好滤波器之后，接下来就是将滤波器应用到信号中。

在Matlab 中，可以使用filter函数来实现滤波器对信号的处理。

我们可以将设计好的Butterworth滤波器应用到需要处理的信号上，得到滤波后的信号。

除了filter函数外，Matlab还提供了fft、freqz等函数，可以帮助我们分析信号经过滤波器处理后的频谱和幅度特性。

3. 滤波器的评价与优化在应用滤波器之后，我们需要对滤波后的信号进行评价和优化。

Matlab中提供了丰富的工具和函数，比如fdatool、filterbuilder等，可以帮助我们对滤波器的频率响应、幅度响应进行分析和优化。

通过这些工具，我们可以直观地观察滤波器的效果，对滤波器的参数进行调整，使滤波后的信号更好地满足我们的需求。

总结与展望通过本文对Matlab滤波器的使用方法进行深入介绍，我们了解了滤波器的设计、应用和优化过程。

在实际应用中，我们需要根据信号的特点和要求选择合适的滤波器类型，设计滤波器参数，并通过Matlab 的函数和工具进行滤波处理和优化。
