Matlab滤波器【精选】

各类滤波器的MATLAB程序一、理想低通滤波器IA=imread('lena.bmp');[f1,f2]=freqspace(size(IA),'meshgrid');Hd=ones(size(IA));r=sqrt(f1.^2+f2.^2);Hd(r>0.2)=0;Y=fft2(double(IA));Y=fftshift(Y);Ya=Y.*Hd;Ya=ifftshift(Ya);Ia=ifft2(Ya);figuresubplot(2,2,1),imshow(uint8(IA));subplot(2,2,2),imshow(uint8(Ia));figuresurf(Hd,'Facecolor','interp','Edgecolor','none','Facelighting','phong');二、理想高通滤波器IA=imread('lena.bmp');[f1,f2]=freqspace(size(IA),'meshgrid');Hd=ones(size(IA));r=sqrt(f1.^2+f2.^2);Hd(r<0.2)=0;Y=fft2(double(IA));Y=fftshift(Y);Ya=Y.*Hd;Ya=ifftshift(Ya);Ia=real(ifft2(Ya));figuresubplot(2,2,1),imshow(uint8(IA));subplot(2,2,2),imshow(uint8(Ia));figuresurf(Hd,'Facecolor','interp','Edgecolor','none','Facelighting','phong');三、B utterworth低通滤波器IA=imread('lena.bmp');[f1,f2]=freqspace(size(IA),'meshgrid');D=0.3;r=f1.^2+f2.^2;n=4;for i=1:size(IA,1)for j=1:size(IA,2)t=r(i,j)/(D*D);Hd(i,j)=1/(t^n+1);endendY=fft2(double(IA));Y=fftshift(Y);Ya=Y.*Hd;Ya=ifftshift(Ya);Ia=real(ifft2(Ya));figuresubplot(2,2,1),imshow(uint8(IA));subplot(2,2,2),imshow(uint8(Ia));figuresurf(Hd,'Facecolor','interp','Edgecolor','none','Facelighting','phong');四、B utterworth高通滤波器IA=imread('lena.bmp');[f1,f2]=freqspace(size(IA),'meshgrid');D=0.3;r=f1.^2+f2.^2;n=4;for i=1:size(IA,1)for j=1:size(IA,2)t=(D*D)/r(i,j);Hd(i,j)=1/(t^n+1);endendY=fft2(double(IA));Y=fftshift(Y);Ya=Y.*Hd;Ya=ifftshift(Ya);Ia=real(ifft2(Ya));figuresubplot(2,2,1),imshow(uint8(IA));subplot(2,2,2),imshow(uint8(Ia));figuresurf(Hd,'Facecolor','interp','Edgecolor','none','Facelighting','phong');五、高斯低通滤波器IA=imread('lena.bmp');IB=imread('babarra.bmp');[f1,f2]=freqspace(size(IA),'meshgrid');D=100/size(IA,1);r=f1.^2+f2.^2;Hd=ones(size(IA));for i=1:size(IA,1)for j=1:size(IA,2)t=r(i,j)/(D*D);Hd(i,j)=exp(-t);endendY=fft2(double(IA));Y=fftshift(Y);Ya=Y.*Hd;Ya=ifftshift(Ya);Ia=real(ifft2(Ya));figuresubplot(2,2,1),imshow(uint8(IA));subplot(2,2,2),imshow(uint8(Ia));figuresurf(Hd,'Facecolor','interp','Edgecolor','none','Facelighting','phong');六、高斯高通滤波器IA=imread('lena.bmp');IB=imread('babarra.bmp');[f1,f2]=freqspace(size(IA),'meshgrid');%D=100/size(IA,1);D=0.3;r=f1.^2+f2.^2;for i=1:size(IA,1)for j=1:size(IA,2)t=r(i,j)/(D*D);Hd(i,j)=1-exp(-t);endendY=fft2(double(IA));Y=fftshift(Y);Ya=Y.*Hd;Ya=ifftshift(Ya);Ia=real(ifft2(Ya));figuresubplot(2,2,1),imshow(uint8(IA));subplot(2,2,2),imshow(uint8(Ia));figuresurf(Hd,'Facecolor','interp','Edgecolor','none','Facelighting','phong');七、梯形低通滤波器IA=imread('lena.bmp');IB=imread('babarra.bmp');[f1,f2]=freqspace(size(IA),'meshgrid');%D=100/size(IA,1);D0=0.1;D1=0.4;r=sqrt(f1.^2+f2.^2);Hd=zeros(size(IA));Hd(r<D0)=1;for i=1:size(IA,1)for j=1:size(IA,2)if r(i,j)>=D0 & r(i,j)<=D1Hd(i,j)=(D1-r(i,j))/(D1-D0);endendendY=fft2(double(IA));Y=fftshift(Y);Ya=Y.*Hd;Ya=ifftshift(Ya);Ia=real(ifft2(Ya));figuresubplot(2,2,1),imshow(uint8(IA));subplot(2,2,2),imshow(uint8(Ia));figuresurf(Hd,'Facecolor','interp','Edgecolor','none','Facelighting','phong');八、梯形高通滤波器IA=imread('lena.bmp');IB=imread('babarra.bmp');[f1,f2]=freqspace(size(IA),'meshgrid');%D=100/size(IA,1);D0=0.1;D1=0.4;r=sqrt(f1.^2+f2.^2);Hd=ones(size(IA));Hd(r<D1)=0;for i=1:size(IA,1)for j=1:size(IA,2)if r(i,j)>=D0 & r(i,j)<=D1Hd(i,j)=(D0-r(i,j))/(D0-D1);endendendY=fft2(double(IA));Y=fftshift(Y);Ya=Y.*Hd;Ya=ifftshift(Ya);Ia=real(ifft2(Ya));figuresubplot(2,2,1),imshow(uint8(IA));subplot(2,2,2),imshow(uint8(Ia));figuresurf(Hd,'Facecolor','interp','Edgecolor','none','Facelighting','phong');九、用其他方法编写的理想低通、理想高通、Butterworth低通、同态滤波程序1、理想低通i1=imread('lena.bmp');i2=imnoise(i1,'salt & pepper',0.1);f=double(i2);k=fft2(f);g=fftshift(k);[N1,N2]=size(g);d0=50;u0=floor(N1/2)+1;v0=floor(N2/2)+1;for i=1:N1for j=1:N2d=sqrt((i-u0)^2+(j-v0)^2);if d<=d0h=1;elseh=0;endy(i,j)=g(i,j)*h;endendy=ifftshift(y);E1=ifft2(y);E2=real(E1);figuresubplot(2,2,1),imshow(uint8(i1));subplot(2,2,2),imshow(uint8(i2));subplot(2,2,3),imshow(uint8(E2));2、理想高通i1=imread('lena.bmp');i2=imnoise(i1,'salt & pepper',0.1); f=double(i2);k=fft2(f);g=fftshift(k);[N1,N2]=size(g);n=2;d0=10;u0=floor(N1/2)+1;v0=floor(N2/2)+1;for i=1:N1for j=1:N2d=sqrt((i-u0)^2+(j-v0)^2);if d<=d0h=0;else h=1;endy(i,j)=g(i,j)*h;endendy=ifftshift(y);E1=ifft2(y);E2=real(E1);figuresubplot(2,2,1),imshow(uint8(i1)); subplot(2,2,2),imshow(uint8(i2)); subplot(2,2,3),imshow(uint8(E2));3、Butterworth低通i1=imread('lena.bmp');i2=imnoise(i1,'salt & pepper',0.1); f=double(i2);k=fft2(f);g=fftshift(k);[N1,N2]=size(g);n=2;d0=50;u0=floor(N1/2)+1;v0=floor(N2/2)+1;for i=1:N1for j=1:N2d=sqrt((i-u0)^2+(j-v0)^2);h=1/(1+(d/d0)^(2*n));y(i,j)=g(i,j)*h;endendy=ifftshift(y);E1=ifft2(y);E2=real(E1);figuresubplot(2,2,1),imshow(uint8(i1)); subplot(2,2,2),imshow(uint8(i2)); subplot(2,2,3),imshow(uint8(E2));4、同态滤波I=rgb2gray(imread('fabric00.bmp')); [M,N]=size(I);T=double(I);L=log(T);F=fft2(L);A=2;B=0.3;for i=1:Mfor j=1:ND(i,j)=((i-M/2)^2+(j-N/2)^2);endendc=1.1;%锐化参数D0=max(M,N);H=(A-B)*(1-exp(c*(-D/(D0^2))))+B;F=F.*H;F=ifft2(F);Y=exp(F);figuresubplot(1,2,1),imshow(I);subplot(1,2,2),imshow(uint8(real(Y)));十、十一、Gabor滤波器。

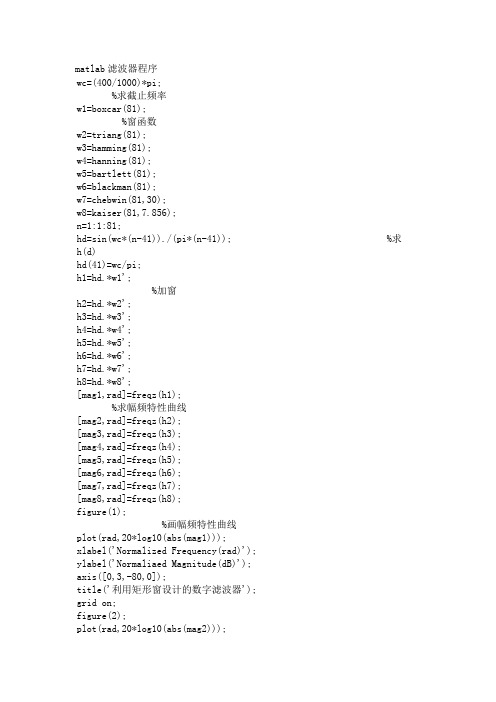

matlab滤波器程序wc=(400/1000)*pi;%求截止频率w1=boxcar(81);%窗函数w2=triang(81);w3=hamming(81);w4=hanning(81);w5=bartlett(81);w6=blackman(81);w7=chebwin(81,30);w8=kaiser(81,7.856);n=1:1:81;hd=sin(wc*(n-41))./(pi*(n-41)); %求h(d)hd(41)=wc/pi;h1=hd.*w1';%加窗h2=hd.*w2';h3=hd.*w3';h4=hd.*w4';h5=hd.*w5';h6=hd.*w6';h7=hd.*w7';h8=hd.*w8';[mag1,rad]=freqz(h1);%求幅频特性曲线[mag2,rad]=freqz(h2);[mag3,rad]=freqz(h3);[mag4,rad]=freqz(h4);[mag5,rad]=freqz(h5);[mag6,rad]=freqz(h6);[mag7,rad]=freqz(h7);[mag8,rad]=freqz(h8);figure(1);%画幅频特性曲线plot(rad,20*log10(abs(mag1)));xlabel('Normalized Frequency(rad)');ylabel('Normaliaed Magnitude(dB)');axis([0,3,-80,0]);title('利用矩形窗设计的数字滤波器');grid on;figure(2);plot(rad,20*log10(abs(mag2)));xlabel('Normalized Frequency(rad)');ylabel('Normaliaed Magnitude(dB)');axis([0,3,-80,0]);title('利用三角窗设计的数字滤波器');grid on;figure(3);plot(rad,20*log10(abs(mag3)));xlabel('Normalized Frequency(rad)');ylabel('Normaliaed Magnitude(dB)');axis([0,3,-80,0]);title('利用海明设计的数字滤波器');grid on;figure(4);plot(rad,20*log10(abs(mag4)));xlabel('Normalized Frequency(rad)');ylabel('Normaliaed Magnitude(dB)');axis([0,3,-80,0]);title('利用汉宁窗设计的数字滤波器');grid on;figure(5);plot(rad,20*log10(abs(mag5)));xlabel('Normalized Frequency(rad)');ylabel('Normaliaed Magnitude(dB)');axis([0,3,-80,0]);title('利用巴特里特窗设计的数字滤波器');grid on;figure(6);plot(rad,20*log10(abs(mag6)));xlabel('Normalized Frequency(rad)');ylabel('Normaliaed Magnitude(dB)');axis([0,3,-100,0]);title('利用布拉克曼窗设计的数字滤波器');grid on;figure(7);plot(rad,20*log10(abs(mag7)));xlabel('Normalized Frequency(rad)');ylabel('Normaliaed Magnitude(dB)');axis([0,3,-100,0]);title('利用切比雪夫窗设计的数字滤波器');grid on;figure(8);plot(rad,20*log10(abs(mag8)));xlabel('Normalized Frequency(rad)');ylabel('Normaliaed Magnitude(dB)');axis([0,3,-100,0]);title('利用凯塞窗设计的数字滤波器');grid on;MATLAB参考程序和仿真内容%*******************************************************************% %mode: 1--巴特沃斯低通；2--巴特沃斯高通；3--巴特沃斯带通；4--巴特沃斯带阻% 5--契比雪夫低通；6--契比雪夫高通；7--契比雪夫带通；8--契比雪夫带阻%fp1,fp2：通带截止频率，当高通或低通时只有fp1有效%fs1, fs2：阻带截止频率，当高通或低通时只有fs1有效%rp: 通带波纹系数%as: 阻带衰减系数%sample: 采样率%h: 返回设计好的滤波器系数%*******************************************************************% function[b,a]=iirfilt(mode,fp1,fp2,fs1,fs2,rp,as,sample)wp1=2*fp1/sample;wp2=2*fp2/sample;ws1=2*fs1/sample;ws2=2*fs2/sample;%得到巴特沃斯滤波器的最小阶数N和3bd频率wnif mode<3[N,wn]=buttord(wp1,ws1,rp,as);elseif mode<5[N,wn]=buttord([wp1 wp2],[ws1 ws2],rp,as);%得到契比雪夫滤波器的最小阶数N和3bd频率wnelseif mode<7[N,wn]=cheb1ord(wp1,ws1,rp,as);else[N,wn]=cheblord([wp1 wp2],[ws1 ws2],rp,as);end%得到滤波器系数的分子b和分母aif mode= =1[b,a]=butter(N,wn);endif mode= =2[b,a]=butter(N,wn,/high/);endif mode= =3[b,a]=butter(N,wn);endif mode= =4[b,a]=butter(N,wn,/stop/);endif mode= =5[b,a]=cheby1(N,rp,wn);endif mode= =6[b,a]=cheby1(N,rp,wn,/high/);endif mode= =7[b,a]=cheby1(N,rp,wn);endif mode= =8[b,a]=cheby1(N,rp,wn,/stop/);endset(gcf,/menubar/,menubar);freq_response=freqz(b,a);magnitude=20*log10(abs(freq_response));m=0:511;f=m*sample/(2*511);subplot(3,1,1);plot(f,magnitude);grid; %幅频特性axis([0 sample/2 1.1*min(magnitude) 1.1*max(magnitude)]);ylabel('Magnitude');xlabel('Frequency-->');phase=angle(freq_response);subplot(3,1,2);plot(f,phase);grid; %相频特性axis([0 sample/2 1.1*min(phase) 1.1*max(phase)]);ylabel('Phase');xlabel('Frequency-->');h=impz(b,a,32); %32点的单位函数响应t=1:32;subplot(3,1,3);stem(t,h);grid;axis([0 32 1.2*min(h) 1.1*max(h)]);ylabel('h(n)');xlabel('n-->');基于MATLAB信号处理工具箱的数字滤波器设计与仿真摘要：传统的数字滤波器的设计过程复杂，计算工作量大，滤波特性调整困难，影响了它的应用。

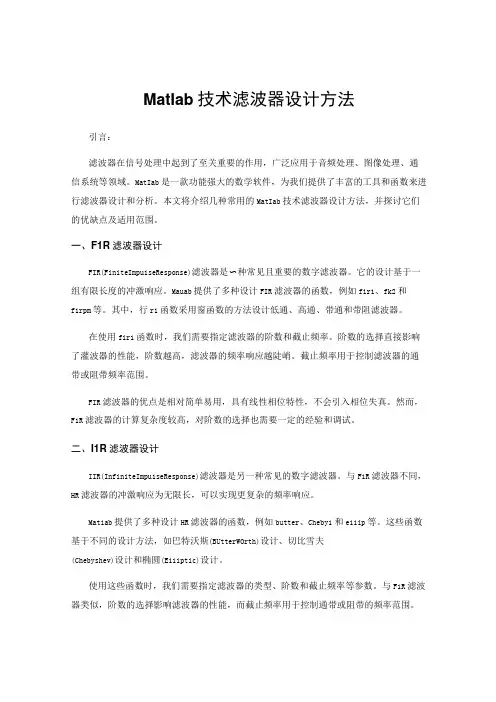

MatIab技术滤波器设计方法引言：滤波器在信号处理中起到了至关重要的作用，广泛应用于音频处理、图像处理、通信系统等领域。

MatIab是一款功能强大的数学软件，为我们提供了丰富的工具和函数来进行滤波器设计和分析。

本文将介绍几种常用的MatIab技术滤波器设计方法，并探讨它们的优缺点及适用范围。

一、F1R滤波器设计FIR(FiniteImpu1seResponse)滤波器是〜种常见且重要的数字滤波器。

它的设计基于一组有限长度的冲激响应。

Mauab提供了多种设计FIR滤波器的函数，例如fir1、fk2和f1rpm等。

其中，行r1函数采用窗函数的方法设计低通、高通、带通和带阻滤波器。

在使用fir1函数时，我们需要指定滤波器的阶数和截止频率。

阶数的选择直接影响了灌波器的性能，阶数越高，滤波器的频率响应越陡峭。

截止频率用于控制滤波器的通带或阻带频率范围。

FIR滤波器的优点是相对简单易用，具有线性相位特性，不会引入相位失真。

然而，F1R滤波器的计算复杂度较高，对阶数的选择也需要一定的经验和调试。

二、I1R滤波器设计IIR(InfiniteImpu1seResponse)滤波器是另一种常见的数字滤波器。

与F1R滤波器不同，HR滤波器的冲激响应为无限长，可以实现更复杂的频率响应。

Mat1ab提供了多种设计HR滤波器的函数，例如butter、Cheby1和e11ip等。

这些函数基于不同的设计方法，如巴特沃斯(BUtterWOrth)设计、切比雪夫(Chebyshev)设计和椭圆(E11iptic)设计。

使用这些函数时，我们需要指定滤波器的类型、阶数和截止频率等参数。

与F1R滤波器类似，阶数的选择影响滤波器的性能，而截止频率用于控制通带或阻带的频率范围。

相比于FIR滤波器，HR滤波器具有更低的计算复杂度，尤其在高阶滤波器的设计中表现出更好的性能。

然而，IIR滤波器的非线性相位特性可能引入相位失真,并且不易以线性常态方式实现。

Matlab滤波器设计滤波器设计是一个创建满足指定滤波要求的滤波器参数的过程。

滤波器的实现包括滤波器结构的选择和滤波器参数的计算。

只有完成了滤波器的设计和实现，才能最终完成数据的滤波。

滤波器设计的目标是实现数据序列的频率成分变更。

严格的设计规格需要指定通带波纹数、阻带衰减、过渡带宽度等。

更准确的指定可能需要实现最小阶数的滤波器、需要实现任意形状的滤波器形状或者需要用fir滤波器实现。

指定的要求不同，滤波器的设计也不同。

Matlab的信号处理工具箱软件提供了两种方式设计滤波器：面向对象的和非面向对象的。

面向对象的方法首先创建一个滤波器对象fdesign，然后调用合适的design参数设计。

如实现一个5阶的低通巴特沃斯滤波器，3dB截止频率为200Hz，采样频率1000Hz，代码如下Fs=1000; %Sampling Frequencytime = 0:(1/Fs):1; %time vector% Data vectorx = cos(2*pi*60*time)+sin(2*pi*120*time)+randn(size(time));d=fdesign.lowpass('N,F3dB',5,200,Fs); %lowpass filter specification object% Invoke Butterworth design methodHd=design(d,'butter');y=filter(Hd,x);非面向对象的方法则适用函数实现滤波器设计，如butter、firpm。

所有非面向对象的滤波器设计函数使用的是归一化频率，归一化频率[0, 1]之间，1表示πrad。

将Hz频率转化为归一化频率的方法为乘以2除以采样频率。

设计上面同样的滤波器，使用非面向对象的方法如下Wn = (2*200)/1000; %Convert 3-dB frequency% to normalized frequency: 0.4*pi rad/sample[B,A] = butter(5,Wn,'low');y = filter(B,A,x);滤波函数* filter：利用递归滤波器(IIR)或非递归滤波器(FIR)对数据进行数字滤波；* fftfilt：利用基于FFT的重叠相加法对数据进行滤波，只适用于非递归滤波器(FIR)；* filter2：二维FIR数字滤波；* filtfilt：零相位滤波（IIR与FIR均可）。

MATLAB中的滤波器设计与应用指南导言滤波器（Filter）是信号处理中必不可少的一部分，它可以用来改变信号的频率、相位或幅度特性。

在MATLAB中，有丰富的工具和函数可以用于滤波器设计和应用。

本文将深入探讨MATLAB中滤波器的设计原理、常用滤波器类型以及实际应用中的一些技巧。

一、滤波器基本原理滤波器的基本原理是根据输入信号的特性，通过去除或衰减不需要的频率成分，获得所需频率范围内信号的输出。

根据滤波器的特性，我们可以将其分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

低通滤波器（Low-pass filter）允许通过低于截止频率的信号成分，而衰减高于截止频率的信号成分。

这种滤波器常用于去除高频噪声，保留低频信号，例如音频信号的处理。

高通滤波器（High-pass filter）允许通过高于截止频率的信号成分，而衰减低于截止频率的信号成分。

这种滤波器常用于去除低频噪声，保留高频信号，例如图像边缘检测。

带通滤波器（Band-pass filter）允许通过两个截止频率之间的信号成分，而衰减低于和高于这个频率范围的信号成分。

这种滤波器常用于提取特定频率范围内的信号，例如心电图中的心跳信号。

带阻滤波器（Band-stop filter）允许通过低于和高于两个截止频率之间的信号成分，而衰减位于这个频率范围内的信号成分。

这种滤波器常用于去除特定频率范围内的信号，例如降噪。

二、MATLAB中的滤波器设计方法1. IIR滤波器设计IIR（Infinite Impulse Response）滤波器是一种常用的滤波器类型，其特点是具有无限长的冲激响应。

在MATLAB中，我们可以使用`butter`、`cheby1`、`cheby2`、`ellip`等函数进行IIR滤波器的设计。

以`butter`函数为例，其用法如下：```matlabfs = 1000; % 采样频率fc = 100; % 截止频率[b, a] = butter(4, fc/(fs/2), 'low'); % 设计4阶低通滤波器```上述代码中，`b`和`a`分别是滤波器的分子和分母系数，`4`是滤波器的阶数，`fc/(fs/2)`是归一化截止频率，`'low'`表示低通滤波器。

matlab设计数字滤波器参数说明数字滤波器是一种用于信号处理的重要工具，它可以去除信号中的杂乱干扰，并改善信号的质量。

MATLAB作为一种优秀的科学计算软件，提供了丰富的工具和函数，用于设计数字滤波器的参数。

在MATLAB中，我们可以使用`fdesign`函数来创建滤波器设计对象，并使用相应的函数进行参数设置。

数字滤波器的参数主要包括滤波器类型、截止频率、阶数和滤波器的响应类型等。

首先，我们需要选择数字滤波器的类型。

常见的类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

根据信号处理的需求，选择适当的滤波器类型。

其次，我们需要确定滤波器的截止频率。

截止频率是指滤波器开始起作用的频率。

对于低通滤波器，截止频率是指允许通过的最高频率; 对于高通滤波器，截止频率是指允许通过的最低频率; 对于带通滤波器，截止频率是指允许通过的频率范围。

在确定了滤波器类型和截止频率后，我们还需要指定滤波器的阶数。

阶数是指滤波器的复杂程度和滤波器在滤波时的陡峭程度。

一般来说，阶数越高，滤波器的性能越好，但计算复杂度也会增加。

最后，我们需要选择滤波器的响应类型。

响应类型是指滤波器在频域中的特性。

常见的响应类型包括巴特沃斯响应、切比雪夫响应和椭圆响应等。

每种响应类型都有其特定的特性和适用范围。

通过设置这些参数，我们可以使用MATLAB中的滤波器设计函数来生成数字滤波器的系数，并将其应用于信号处理任务中。

使用适当的滤波器参数可以提高信号的质量，并且能够根据具体需求实现各种信号处理任务。

MATLAB提供了丰富的文档和示例代码，供我们学习和使用数字滤波器设计的相关知识。

通过深入理解数字滤波器的参数设置和设计原理，我们可以更好地应用数字滤波器进行信号处理，并解决各种实际问题。

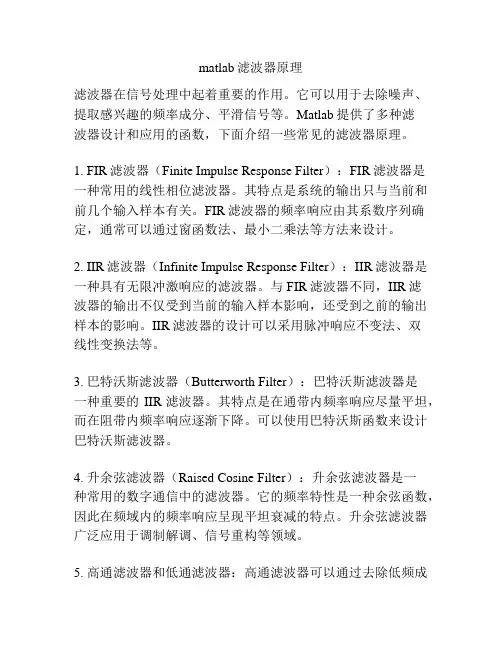

matlab滤波器原理滤波器在信号处理中起着重要的作用。

它可以用于去除噪声、提取感兴趣的频率成分、平滑信号等。

Matlab提供了多种滤波器设计和应用的函数，下面介绍一些常见的滤波器原理。

1. FIR滤波器（Finite Impulse Response Filter）：FIR滤波器是一种常用的线性相位滤波器。

其特点是系统的输出只与当前和前几个输入样本有关。

FIR滤波器的频率响应由其系数序列确定，通常可以通过窗函数法、最小二乘法等方法来设计。

2. IIR滤波器（Infinite Impulse Response Filter）：IIR滤波器是一种具有无限冲激响应的滤波器。

与FIR滤波器不同，IIR滤波器的输出不仅受到当前的输入样本影响，还受到之前的输出样本的影响。

IIR滤波器的设计可以采用脉冲响应不变法、双线性变换法等。

3. 巴特沃斯滤波器（Butterworth Filter）：巴特沃斯滤波器是一种重要的IIR滤波器。

其特点是在通带内频率响应尽量平坦，而在阻带内频率响应逐渐下降。

可以使用巴特沃斯函数来设计巴特沃斯滤波器。

4. 升余弦滤波器（Raised Cosine Filter）：升余弦滤波器是一种常用的数字通信中的滤波器。

它的频率特性是一种余弦函数，因此在频域内的频率响应呈现平坦衰减的特点。

升余弦滤波器广泛应用于调制解调、信号重构等领域。

5. 高通滤波器和低通滤波器：高通滤波器可以通过去除低频成分而突出高频成分，低通滤波器则相反。

在Matlab中，可以使用函数如freqz和filter来实现高通和低通滤波器的设计和应用。

除了这些滤波器，Matlab还提供了其他一些滤波器设计和应用函数，如椭圆滤波器、Chebyshev滤波器和滑动平均滤波器等。

根据实际需求和信号特性，可以选择合适的滤波器来进行信号处理。

Matlab滤波器的使用方法在数字信号处理中，滤波器是一种常用的工具，用于去除信号中的噪音、提取感兴趣的信号分量或改变信号的频率特性。

Matlab作为一个广泛使用的工具，提供了丰富的滤波器设计和应用函数，方便工程师和科研人员进行信号处理与分析。

本文将深入探讨Matlab中滤波器的使用方法，帮助读者更好地理解和应用滤波器处理信号的过程。

1. 滤波器类型与设计Matlab中常用的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

在使用滤波器之前，我们需要先设计滤波器的类型和参数。

Matlab提供了fir1、butter、cheby1等函数，可以根据指定的参数设计出满足要求的滤波器。

我们可以使用butter函数设计Butterworth滤波器，通过指定阶数和截止频率等参数，得到滤波器的系数。

2. 滤波器的应用设计好滤波器之后，接下来就是将滤波器应用到信号中。

在Matlab 中，可以使用filter函数来实现滤波器对信号的处理。

我们可以将设计好的Butterworth滤波器应用到需要处理的信号上，得到滤波后的信号。

除了filter函数外，Matlab还提供了fft、freqz等函数，可以帮助我们分析信号经过滤波器处理后的频谱和幅度特性。

3. 滤波器的评价与优化在应用滤波器之后，我们需要对滤波后的信号进行评价和优化。

Matlab中提供了丰富的工具和函数，比如fdatool、filterbuilder等，可以帮助我们对滤波器的频率响应、幅度响应进行分析和优化。

通过这些工具，我们可以直观地观察滤波器的效果，对滤波器的参数进行调整，使滤波后的信号更好地满足我们的需求。

总结与展望通过本文对Matlab滤波器的使用方法进行深入介绍，我们了解了滤波器的设计、应用和优化过程。

在实际应用中，我们需要根据信号的特点和要求选择合适的滤波器类型，设计滤波器参数，并通过Matlab 的函数和工具进行滤波处理和优化。

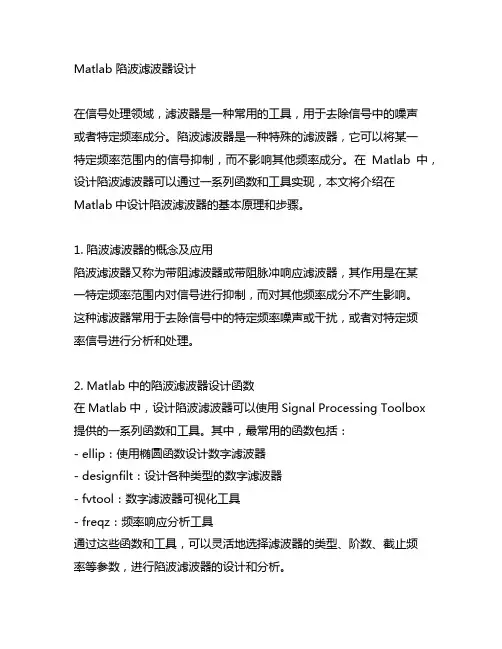

Matlab 陷波滤波器设计在信号处理领域，滤波器是一种常用的工具，用于去除信号中的噪声或者特定频率成分。

陷波滤波器是一种特殊的滤波器，它可以将某一特定频率范围内的信号抑制，而不影响其他频率成分。

在Matlab中，设计陷波滤波器可以通过一系列函数和工具实现，本文将介绍在Matlab中设计陷波滤波器的基本原理和步骤。

1. 陷波滤波器的概念及应用陷波滤波器又称为带阻滤波器或带阻脉冲响应滤波器，其作用是在某一特定频率范围内对信号进行抑制，而对其他频率成分不产生影响。

这种滤波器常用于去除信号中的特定频率噪声或干扰，或者对特定频率信号进行分析和处理。

2. Matlab中的陷波滤波器设计函数在Matlab中，设计陷波滤波器可以使用Signal Processing Toolbox 提供的一系列函数和工具。

其中，最常用的函数包括：- ellip：使用椭圆函数设计数字滤波器- designfilt：设计各种类型的数字滤波器- fvtool：数字滤波器可视化工具- freqz：频率响应分析工具通过这些函数和工具，可以灵活地选择滤波器的类型、阶数、截止频率等参数，进行陷波滤波器的设计和分析。

3. 陷波滤波器设计的基本步骤使用Matlab设计陷波滤波器通常包括以下基本步骤：- 确定滤波器类型：根据具体应用需求，选择合适的陷波滤波器类型，如Chebyshev陷波滤波器、椭圆陷波滤波器等。

- 确定滤波器参数：确定滤波器的阶数、截止频率、通带波纹、阻带衰减等参数。

- 使用设计函数：调用designfilt或ellip函数，输入滤波器类型和参数，得到设计好的滤波器系数。

- 分析滤波器性能：使用fvtool或freqz函数，分析滤波器的频率响应、幅相特性等性能指标。

- 优化滤波器设计：根据分析结果，对滤波器参数进行调整和优化，直至满足设计要求。

4. 示例代码下面是一个简单的示例代码，演示了在Matlab中使用ellip函数设计Chebyshev陷波滤波器的过程：```matlab设计参数Rp = 1; 通带波纹Rs = 60; 阻带衰减Fp = 1000; 通带截止频率Fs = 1200; 阻带截止频率Fsampling = 4800; 采样频率使用ellip函数设计滤波器[n, Wn] = ellipord(Fp/(Fsampling/2), Fs/(Fsampling/2), Rp, Rs); [b, a] = ellip(n, Rp, Rs, Wn);滤波器频率响应分析fvtool(b, a);```5. 总结本文介绍了在Matlab中设计陷波滤波器的基本原理和步骤，以及常用的设计函数和工具。
