唐海基地游泳馆工程泳池加热系统计算书一、计算依据1.游泳池的池水加热包括初次升温加热和保温加热两部分。
初次升温加热时加热速度不宜过快，以防结构受热不均匀引起瓷砖爆裂。
初次升温加热时，所需要热量主要为：·游泳池水表面蒸发损失的热量；·游泳池新鲜水加热所需的热量。
2. 保温时加热时，所需热量包括以下四个部分：1.游泳池水表面蒸发损失的热量；2.游泳池的池壁和池底传导损失的热量；3.管道和净化水设备传导损失的热量；4.游泳池补充新鲜水加热所需的热量。
3. 游泳池水表面蒸发损失的热量，可以按照下式计算：Qs=β·γ·（0.0174·Vw﹢0.0229）·(Pb- Pq) ·As·(760/B)式中：β—热量换算系数，β=4.187[（1/压力换算系数133.32Pa ）×水的密度] γ—与池水温度相等的饱和蒸汽的蒸发汽化潜热（KJ/h）(查表得知)Vw—游泳池水表面上的风速（m/s）；一般按下列规定采用：室内泳池：Vw=0.2~0.5 m/s露天泳池：Vw=2~3 m/s因本工程为室内池：故取Vw=0.5m/sPb—与泳池温度相等时的饱和空气的水蒸气分压力（mmHg）；Pq—游泳池的环境空气的水蒸气分压力（mmHg）；As—游泳池的水表面面积（m2）；B—当地的大气压力（mmHg）。
4、游泳池水面、池壁、池底、管道和设备等传导损失的热量：Qt=0.2·Qs5、初次加热时，游泳池新鲜水生温所需的热量：Qf =α·γ·Vp·(Td- Tf) / thα—热量换算系数，取α=4.187kJ/kcalγ—水的密度（kg/L）Vp—游泳池的池水容积（L）Td—游泳池的池水设计温度（℃）Tf—游泳池补充新鲜水的水温（℃）th—加热时间（h）。
Qf =α·γ·Vp·(Td- Tf) / th5、保温加热时，泳池补充新鲜水加热所需要的热量：Qp =α·γ·Vf·(Td- Tf) / thα—热量换算系数，α=4.187γ—水的密度（kg/L）Vf—游泳池每天补充的新鲜水量（L）按占泳池容积10%补充新鲜水Td—游泳池的池水设计温度（℃）Tf—游泳池补充新鲜水的水温（℃）th—每天设备运行时间（h）。
某工程游泳池、淋浴、采暖一体供热系统计算书工程概况：工程设游泳池长度29.2米，宽度9.4米，深度1.6米，水位1.4米。
游泳池存水量为384.3立方米。
工程设淋浴系统，按每天接待200人计算。
工程设低温地板辐射采暖系统及散热器，采暖面积2639.4平方米。
游泳池、淋浴和采暖系统共用一个燃气锅炉供热。
一.游泳池加热循环系统1.采用略低于标准的循环周期12h/次，2次/d。
游泳池的循环水量为：Q X=α·V/T=1.1×384.3÷12=35.2m3/h（1）循环回水管管径：规范所规定的流速为：1.0～1.2ｍ/s，暂定流速为1.0ｍ/s管径D= Q X/(v×3600×3.14) ×2= 35.2/(1.0×3600×3.14) ×2=0.056×2=0.112m取管径为DN125，复核循环水流速为：v = Q X/(3.14×D2/4×3600)= 35.2/(3.14×0.06252×3600) =0.80 m/s流速符合要求（2）循环给水管管径：管径D= Q X/(v×3600×3.14) ×2= 32.5/(1.5×3600×3.14) ×2=0.044×2=0.088m取管径为DN100，复核循环水流速为：v = Q X/(3.14×D2/4×3600)= 35.2/(3.14×0.052×3600) =1.25m/s2.游泳池池水加热循环泵游泳池的循环水量为：35.2m3/h，加热循环泵采用一用一备，因此，加热循环泵的流量为35.2m3/h3.游泳池的热负荷(1) 正常运行时的热负荷1)蒸发散热P1（包括水面蒸发散热+水面传导散热+池底、池壁传导散热+设备及管道散热）按室内环境温度5℃考虑，则室内游泳池蒸发散热量估算指标为：651w/㎡小时散热量为2345KJ/h。

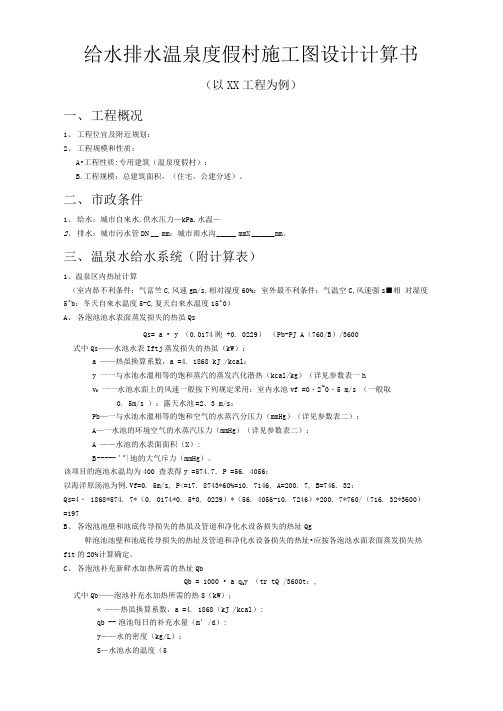

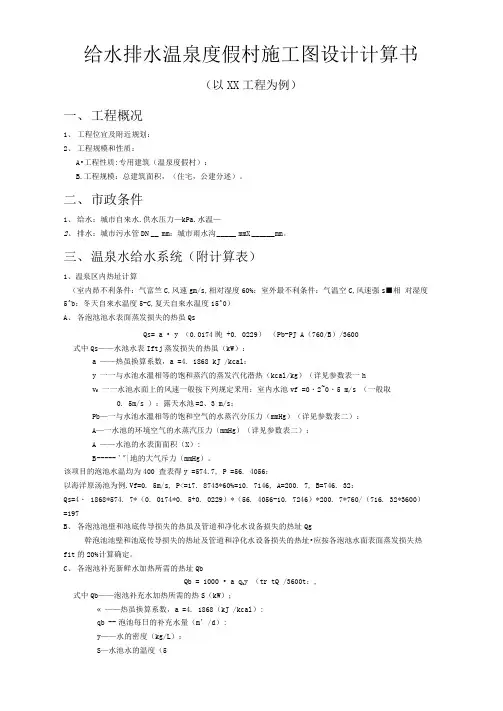

给水排水温泉度假村施工图设计计算书（以XX工程为例）一、工程概况1、工程位宜及附近规划：2、工程规模和性质：A•工程性质:专用建筑（温泉度假村）：B.工程规模：总建筑面积，（住宅，公建分述）。
二、市政条件1、给水：城市自來水.供水压力—kPa.水温—2、排水：城市污水管DN __ mm：城市雨水沟_____ mmX ______ m m。
三、温泉水给水系统（附计算表）1、温泉区内热址计算（室内昴不利条件：气富竺C,风速gm/s,相对湿度60%：室外最不利条件：气温空C,风速强s■相对湿度5^b：冬天自來水温度5-C,复天自來水温度15^0）A、各泡池池水表面蒸发损失的热虽QsQs= a • y （0.0174盹 +0. 0229）（Pb-PJ A（760/B）/3600 式中Qs——水池水表Iftj蒸发损失的热虽（kW）：a ——热虽换算系数，a =4. 1868 kJ /kcal：y 一一与水池水溫相等的饱和蒸汽的蒸发汽化潜热（kcal/kg）（详见参数表一h一一水池水面上的风速一般按下列规定釆用：室内水池vf =0・2~0・5 m/s （一般取vf0. 5m/s ）：露天水池=2、3 m/s：Pb—一与水池水溫相等的饱和空气的水蒸汽分压力（mmHg）（详见参数表二）：A—一水池的环境空气的水蒸汽压力（mmHg）（详见参数表二）：A ——水池的水表面面积（X）:B ----- '"|地的大气斥力（mmHg）。
该项目的泡池水温均为400 査表得y =574.7, P =56. 4056：以海洋原汤池为例.Vf=0. 5m/s, P<=17. 8743*60%=10. 7146, A=200. 7, B=746. 32：Qs=4・ 1868*574. 7*（0. 0174*0. 5+0. 0229）*（56. 4056-10. 7246）*200. 7*760/（716. 32*3600）=197B、各泡池池壁和池底传导损失的热虽及管道和净化水设备损失的热址Qg幹泡池池壁和池底传导损失的热址及管道和净化水设备损失的热址•应按各泡池水面表面蒸发损失热fit的20%计算确定。

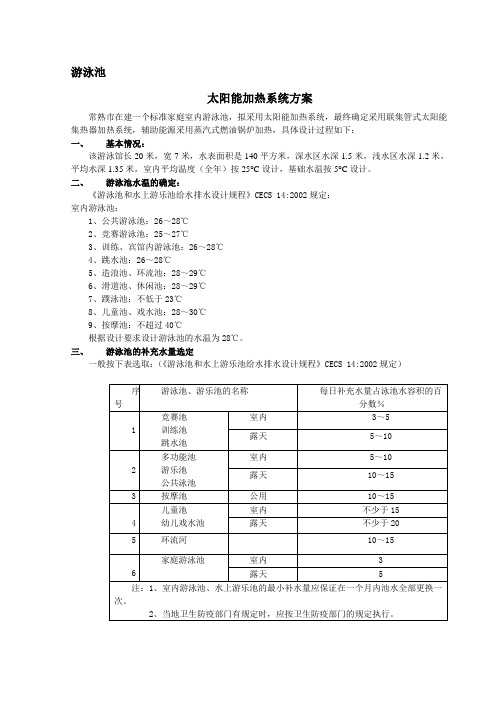

游泳池太阳能加热系统方案常熟市在建一个标准家庭室内游泳池，拟采用太阳能加热系统，最终确定采用联集管式太阳能集热器加热系统，辅助能源采用蒸汽式燃油锅炉加热，具体设计过程如下：一、基本情况：该游泳馆长20米，宽7米，水表面积是140平方米，深水区水深1.5米，浅水区水深1.2米，平均水深1.35米，室内平均温度（全年）按25°C设计，基础水温按5°C设计。
二、游泳池水温的确定：《游泳池和水上游乐池给水排水设计规程》CECS 14:2002规定：室内游泳池：1、公共游泳池：26～28℃2、竞赛游泳池：25～27℃3、训练、宾馆内游泳池：26～28℃4、跳水池：26～28℃5、造浪池、环流池：28～29℃6、滑道池、休闲池：28～29℃7、蹼泳池：不低于23℃8、儿童池、戏水池：28～30℃9、按摩池：不超过40℃根据设计要求设计游泳池的水温为28℃。
三、游泳池的补充水量选定一般按下表选取：（《游泳池和水上游乐池给水排水设计规程》CECS 14:2002规定）根据泳池性质设计补充水量为总容积的3%水量为：20米×7米×1.35米=189m3189×3%=5.67m3四、热量计算：游泳池水加热所需热量，应为下列各项耗热量的总和：（《游泳池和水上游乐池给水排水设计规程》CECS 14:2002规定）（1）水表面蒸发和传导损失的热量；（2）池壁和池底传导损失的热量；（3）管道的净化水设备损失的热量；（4）补充水加热需要的热量。
详细热量计算过程如下：1、水表面蒸发损失热量：Qz=r(0.0174Vi+0.0229)(Pb－Pc)A(760/B)式中：Qz——游泳池水表面蒸发损失的热量（KJ/h）；r——与游泳池水温相等的饱和蒸汽的蒸发汽化潜热（KJ/Kg）；2439.2KJ/KgVi——游泳池水面上的风速（m/s），0.2m/s；P b——与游泳池水温相等的饱和空气的水蒸汽分压力（mmHg）；3353pa/133.2=25.2 mmHgP c——游泳池的环境空气的水蒸汽压力（mmHg）；2400pa/133.3=18 mmHgA——游泳池的水表面面积（㎡）；140B——当地的大气压力（mmHg）；101326/133.3=760.1 mmHg代数据Qz=r(0.0174Vi+0.0229)(Pb－Pc)A(760/B=2439.2×（0.0174×0.2+0.0229）×（25.2-18）×140×（760/760.1）= 64503.5KJ/h=64.5MJ/h 2、游泳池的水表面、池底、池壁、管道和设备等传导所损失的热量，应按游泳池水表面蒸发损失热量的20%计算确定，即：Qd= Qz×0.2=64503.5×0.2=12900.7kJ/h=12.9 MJ/h3、游泳池补充水加热所需的热量，按下式计算：q r( t r- t b )Q b=oQ b——游泳池补充水加热所需的热量（KJ）；——热量换算系数，a=4.1868KJ/Kcal；q b ——游泳池每日的补充水量（L）；r——水的密度（kg/L）；t r——游泳池水的温度（℃）；t b——游泳池补充水水温（℃）；各数据取值如下：q=6×103 L t r=28℃ t b=5℃(年平均) r=1kg/LbQ b= 4.1868×6×103×1×(28℃-5℃)=577778.4 KJ=578 MJ将以上各项耗热量相加，即为每天需补充的热量。
会所恒温泳池计算书一、设计参数（南京）1、室外计算干球温度℃t夏＝35℃ t冬＝-6℃t s夏＝28.3℃φ冬＝73％2、室内计算干球温度℃t室＝28℃ t水＝26℃3、其它参数水池表面积：A＝340m2泳池实际注水量：V水＝450m3泳馆容积：V馆＝3520m3自来水最低水温：t自＝5℃大气压：760mmHg二、计算1、池水表面蒸发热损失Q z＝αν（0.0229+0.0174 V f）（P b - P q）A 760/B其中：α＝4.187KJ/kg·℃（水的比热）ν＝582.5KJ/kgV f＝0.3m/sP b＝25.2×133.32PaP q＝17×133.32 PaA＝340 m2B＝760×133.32 Pa∴Q z＝4.187×582.5×（0.0229+0.0174×0.3）×（25.2-17）×340＝68.58×8.2×340＝191201KJ/h＝53KW1、池水表面蒸发热损失Q z＝αν（0.0229+0.0174 V f）（P b - P q）A 760/B其中：α＝4.187KJ/kcal （换算值）ν＝582.5kcal/kg(水在26℃时的汽化潜热V f＝0.3m/s（水表面风速，取0.2-0.3）P b＝25.2×133.32Pa（26℃水表面的饱和空气的水蒸汽分压力hPa)P q＝17×133.32 Pa(室内空气为28℃，相对湿度为60%时的空气中水蒸汽的分压力，P q = P b×60%P b是28℃饱和空气的水蒸汽分压力，37.71hPa37.71hPa×60%÷133.32=17毫米汞柱）A＝340 m2B＝760×133.32 Pa∴Q z＝4.187×582.5×（0.0229+0.0174×0.3）×（25.2-17）×340＝68.58×8.2×340＝191201KJ/h＝53KW2、游泳池的水表面、池底、池壁、管道和设备等传导热量损失：Q s＝Q z×20％＝53KW×20％＝10.6KW3、补充水加热需要的热量：Q b＝αγq b（t r- t b）/t其中：q b＝450 m3×10％×1000L/ m3＝4.5×104L （补水量）t r＝26℃ t b＝5℃ t＝24hα＝4.187KJ/kg·℃γ＝1kg/L∴Q b＝4.187×1×4.5×104（26-5）/24＝164863KJ/h＝46KW4、淋浴用水量：共6个淋浴头，每个淋浴头用水300L/h即：每小时用水量＝300×6＝1800 L/h＝1.8 m3/h≈2m3/h5℃水加热到40℃时加热量：Q L＝4.187×2000×（40-5）＝293090 KJ/h＝82KW5、冬季蒸发水量采取热回收其效率在80％的情况下，所需热泵的加热量：Q1＝Q z×（1-80%）+ Q s+ Q b+ Q L＝53×0.2+10.6+46+82＝150KW注：○1以上机组制热量Q1为冬季室外环境温度t＝-6℃时制热量如选用环境温度t＝7℃时机组制热量为Q2＝Q1/0.7＝214.3KW ○2如果把450m3的池水在48小时内从5℃加热到26℃，则需要热量Q j=5×Q b=230KW。
附：一、冬季卫生热水负荷计算书1. ....................................................................................................................... 淋浴用热1.1 宾馆淋浴卫生热水按340 个标间，每个标间2 人，每人每天卫生热水量150L 计算，则卫生热水量V i =Ki • m-q r/T=4.58 X340X2X0.150/24=15.57 m 3/h1.2 泡池淋浴按35个淋浴喷头, 每个喷头250L/h 计算, 同时使用系数取0.8，则卫生热水量V2=q h •N o • b • (t h-t J/(t r-t i)=0.8 X 35X0.25 X(4O -5)/(60-5)=4.5 m 3/h故：淋浴卫生热水量刀V r=V r1 +V r2=15.57+4.5=20.07 m 3/h淋浴用热Q=Cm\ t =4.187 X20.07 X 10 3X (60 -5)/3600=1307 kW2. ....................................................................... 泳池用热泳池容积按100用(面积)X2m深) = 200 m3计算2.1 表面蒸发热损失Q S=(1/ B ) • P・Y • (0.0174V " +0.0229)(P b-P q) • A s • (B/B ')=(1/133.32) X1X240.6X(0.0174X0.40+0.0229)(7381.1 -2064) X100X(1.01325X10 5/1.01200X105)=97560 kJ/h (27.1 kW)其中：B ——压力换算系数，取133.32 Pa;P 水密度，kg/L;Y -------- 池温下饱和蒸汽气化潜热，kJ/h;J——池表面风速，取0.2〜0.5m/s;P b ——池温下饱和空气水蒸气分压力，Pa;P q ——环境温度下空气水蒸气分压力，Pa;A s ——池表面面积m;B ——标准大气压力， Pa;B'――当地大气压力，Pa。
第一部分设计方案第一节工程概况1、工程概况本项目是美格瑞平板太阳能集热器水上综合训练中心泳池恒温、过滤设备改造项目，项目位于美格瑞平板太阳能集热器水上综合训练中心泳池。
2、气候参数2.1 环境气象参数工程现场所广州属南亚热带海洋性季风气候，风清宜人，降水丰富。
常年平均气温22.4℃，极端气温最高36.6℃，最低1.4℃。
平均相对湿度79%，平均气压103.4KPA。
广州市太阳辐射量丰富，年太阳辐射量为5225 兆焦耳/ 平方米。
一年中，以7 月为最多，2 月最少，太阳辐射的年变化曲线呈单峰型。
与广东省其它地区相比，广州市的年太阳辐射量属于较多的地区，而且偏多部分并非分布在总量较多的7 ～8 月份，而是分布在2 ～6 月和9 ～12 月。
2.2 设计参数设计冷水温度为15℃，设计环境温度10℃，设计热水温度55℃，恒温游泳水温度为27±1℃。
3、热量获取方式热量获得方式采用：平板型太阳能配空气能热泵热水机组实现制热量。
4、过滤方式采用砂滤方式，投药消毒。
5、环境除湿采用吊顶式除湿机，消除室内凝结水。
第二节设计依据GB50015-2003《建筑给排水设计规范》GB50364-2005《民用建筑太阳能热水系统应用技术规范》GB/T 18713-2002《太阳能热水系统设计、安装及工程验收技术规范》GB50332-2002《给水排水工程管道结构设计规范》GB/T184302-2001《蒸气压缩循环冷水(热泵)机组户用和类似用途的冷水(热泵)机组》GBT21362-2008《商业或工业及类似用途的热泵热水机》JGJ/16-92《民用建筑电气设计规范》GBJ131-90《自动化仪表安装工程质量检验评定标准》GB4272-92《设备及管道保温技术通则》ISO/TR12596:1995《太阳能游泳池加热设计和安装指南》美格瑞平板太阳能集热器水上综合训练中心游泳池现场条件。
第三节方案设计选型1、设计基本参数1.室内游泳池面积：1250m2；水深：1.5m-4.5m；水体容积：3216m3；循环周期：5h平均工作流量：504m3/h；水温：28℃；循环方式：顺流式；2.室内深水训练池面积：19.62m²，水深10m，水体容积196 m3循环周期：5h平均工作流量：50m3/h；水温：20℃；循环方式：顺流式；2、设备选型设计2.1.室内游泳池设备部分2.1.1.泳池给排水系统设备利用原有排水系统新增排水增压设备。
泳池计算书游泳池给排水计算书：一、设计依据：1.设计规范：《建筑给水排水设计规范》（GB50015-2003）《游泳池和水上乐园给水排水设计规程》（CECS14∶2002）2.工艺条件图：建筑中间图。
二、设计范围本设计包括下列设计内容：1.循环给水系统2.加热系统3.补水系统4.加药系统5.消毒系统三、循环给水系统1.设计参数：循环周期T=6小时2.游泳池体积V=40×15×(1.5+1.6)/2=930m33.循环流量：930×（1+0.07）/6=165.85m3/h设计循环流量：180m3/h4. 选用过滤砂罐：为直径1.2米,选用4个。
其过滤面积为：1.131m2 (550mm:0.238 650mm:0.33)过滤速度为：V=180/(4×1.131)=40m/h，符合规程要求30-405. 选用水泵：N=5.5KW×4扬程：H=20M流量：Q=45 m3/h由设计循环流量为7m3/h查表得：水泵吸水管径DN250流速：180/3600/3.14/0.125/0.125=1.02m/s，满足要求1.0—1.5m/s。
布水管的管径DN250流速：180/3600/3.14/0.1/0.1=1.02m/s，满足要求1.5—2.5m/s。
6. 均衡水池：净化系统管道和设备内水容积之和V1=4×3.142×0.6×0.6×1+3.142×0.1×0.1×100=7.67 m3V1水泵的5分钟流量：180×5/60=15m3设计均衡水池为30m3。
四、加热系统：1.水池的热损失计算：游泳池水表面蒸发损失的热量。
按下式计算：Qx＝α·у（0.0174vf ＋0.0229）(Pb－Pq) A(760/B) (7.1.2)式中 Qx——游泳池水表面蒸发损失的热量（kJ/h）；α——热量换算系数，α＝4.1868 kJ /kcal；у——与游泳池水温相等的饱和蒸汽的蒸发汽化潜热（kcal/kg）；vf ——游泳池水面上的风速（m/s），一般按下列规定采用：室内游泳池0.2~0.5 m/s；露天游泳池vf ＝2~3 m/s；Pb——与游泳池水温相等的饱和空气的水蒸汽分压力（mmHg）；Pq——游泳池的环境空气的水蒸汽压力（mmHg）；室内10.2室外1.5A——游泳池的水表面面积（m2）；B——当地的大气压力（mmHg）。
温泉水处理及SPA和泳池供水系统设计方案一、方案概述知了谷SPA供水供热项目是一个包括室外泡池群、游泳池、别墅群的综合性给排水、供热及水处理系统工程.工程涉及面广,设备多,为便于描述,我们把项目化分为原水处理、恒压供水、SPA终端給排水、别墅群生活热水供应、游泳池循环过滤以及自动控制六部分进行说明.二、各部分组成及功能简述第一部分：原水处理原水处理包括原水的净化、输送、降温与存储1、原水净化、输送、存储原水采集于各天然温泉的汇流点,具有高温、高含沙量等特点,必须经过一系列的净化处理,才能供给泡池终端使用.原水处理工艺流程如下：图一：原水处理工艺流程图1.1旋流除沙旋流除沙是采用沙水比重不同进行分离的原理,一路是分离后的水输送到缓存水箱,一路是因重力下沉的沙.沉积沙需要定期进行人工清理.1.2板式换热降温85℃左右的原水经过旋流除沙器后,温度会降至80℃左右,仍远高于过滤、净化系统温度承受能力,必须采取强制降温处理.为保证温泉水的物理性质不发生改变,我们设计采用逆流板式换热装置,把80℃左右的温泉水强制降温到50℃左右的温泉水.强制降温后的温泉水,再经过软水器、石英砂过滤装罐、活性碳吸附罐、紫外线消毒器后,输送到主供水箱存储,为后续工艺使用.为节约冷水资源,我们采用游泳池存储的水做为热交换介质.另外,为别墅群集中供热的水箱的加热和恒温也采用板换产生的热量,具体工艺图入下图所示：图二：板式换热原理图注意：由于板式换热前无法加装软水处理装置〔软水器工作温度不能超过50℃〕,因此,板式换热无法避免的结垢会影响板换的工作效率.当板换后的温泉水温暖超过50℃以上时,系统将强制整个供水系统的运行.必须保证板换后的温泉水温度低于50℃,系统才能连续正常运行.第二部分：变频恒压输送原水经过净化工艺处理变成可使用的温泉水,进入主供水箱存储.主供水箱是为解决SPA用水高峰用水量不足而设计的具有一定存储能力的水箱.通过主供水箱进行存储及二次供水,为原水处理流量不足赢的处理的时间.1、主供管网恒压控制为保证供水终端用水需要,需要对供水管网进行恒压控制.图三：变频恒压供水原理图2、主供管网恒温为避免主供管网的水在长时间不使用变冷的情况,在主供管网的末端设计了回水温差控制,在主管网管道末端水温与主供水箱水温差5℃时,自动打开回水电磁阀,以维持整个管网的水温时刻控制在45℃左右.图四：主供水管网回水控制原理第三部分：SPAU终端给、排水及恒温控制知了谷SPA水疗池按功能分：普通泡池〔石灰岩池、红酒池、枯木池等〕、功能泡池〔旋涡池、瀑布池、溪流池、沸腾池等〕及特殊功能疗养〔能量环、巷道按摩、鱼疗池〕等.1、普通泡池1．1普通泡池的控制结构示意图图五：普通泡池给排水原理图1．2液位、温度控制工作原理在启用泡池时,主供电磁阀及恒温电磁阀自动打开,排水电磁阀关闭,泡池初次给水开始.到达高水位时,液位开关反馈信号给PLC控制系统,主供电磁阀及恒温电磁阀关闭,系统初次给水结束.当因人使用和蒸发带走水分,液位低于高水位时,主供电磁阀自动打开,补足液位.系统实时检测泡池温度,当泡池温度降低到设定温度以下时,恒温电磁阀打开,以补充新鲜温泉水.多余热水则由溢流口溢出.温度重回正常值后,恒温电磁阀自动关闭.1.3池底照明〔含系统所有水底灯的控制〕池底照明通过安装泡池侧面的水底灯实现,灯的控制通过触摸屏实现. 2、功能泡池1．1功能泡池的结构示意图图六：功能泡池给排水原理图2．2工作原理功能泡池的给水、排水、恒温及照明与普通泡池一致,只是增加了循环泵或风泵提供动力.循环泵或风泵使水或风具有一定的动能,并通过设计好的出水口或风口,或对人体产生按摩效果,或对人视觉产生冲击,或产生瀑布、溪流等场景.使人的身、心、神得到极大满足.以下是功能池中最常见的旋涡池、沸腾池、溪流池、瀑布池实景展示：旋涡池实景图沸腾池实景图溪流浴池实景图洞窟浴池实景图瀑布浴池实景图巷道按摩示意图3、特殊功能在本项目中,特殊功能指能量坊、海沙浴、鱼料池.特殊功能与普通泡池及功能泡池,在结构和功能有较大区别.泡池是人直接接触温泉水,利用温泉水的特性进行疗养.而特殊功能〔能量坊、海沙浴等〕是借助温泉的热能,利用管式换热原理,加热特定物质以实现能量转化,来对人进行物理疗养；鱼疗池更特殊,是在泡池中放入特种耐温鱼苗〔学名亲亲鱼〕,实现人鱼共浴.3．1能量坊能量坊由6把高级定作躺椅组成,分别以黄龙玉、玛瑙、翡翠做外贴面,通过内置专用耐高温水管,实现热量传递,达到理疗效果.能量坊的温度通过控制循环水泵的启停进行控制.温度低于设定值,自动启动循环泵,通过驱动缓存水箱中的高温水,流过高温水管,实现加热〔与地暖采暖原理一致〕3．2海沙浴海沙浴是利用地暖管采集主供水箱的热,对海沙进行加热,利用加温后的海沙实现对人体的疗养.海沙浴池实景图3．3鱼疗池鱼疗池是在普通泡池的基础上,增加了一台制氧泵及生化过滤箱〔自带紫外线消毒器〕.图七：鱼疗池给排水原理图第四部分：别墅群生活热水供应1、水源及存储方式别墅群生活用热水水源取自市政自来水管网,需要先存储后加温使用.2、加温及恒温控制加温与保温的热量取自温泉水降温板式换热产生的热量,通过控制系统使水箱水温保持在50℃左右.原理参见图二：板式换热原理图3、输送输送方式采用变频恒压输送方式.原理参见图三：变频恒压供水原理图第五部分：游泳池的给水、排水及循环过滤设计规范按照国家《游泳池给水排水工程技术手册》〔出版〕进行.游泳池的平面布置图如下：图八：游泳池平面布置图深水区：25*8*2〔长<m >*宽<m >*深<m >〕容积约：400m3浅水区〔含儿童戏耍池〕：25*4*1.5<儿童1.2>〔长<m >*宽<m >*深<m >〕容积约：140m3游泳池总容积为：540m31、水质要求：水质设计参数表序号项目国家标准设计标准1 水温23~30℃30℃±3℃2 PH值7.0~7.8 7.0~7.83 浑浊度≦5TNU ≦2TNU4 尿素≦3.5mg/L ≦3.5mg/L5 游离性余氯≦0.3~0.5mg/L ≦0.3~0.5mg/L6 细菌总数≦1000个/mL ≦200个/mL7 大肠杆菌数≦18个/L 每100mL不得检出2、池体主体结构池体主体结构采用负沿〔无边际〕设计：示意图如下：图九：负沿结构示意图负沿泳池实景效果如下:图十：负沿游泳池实景图2、初次充水及排水时间◆初次充水时间：≦48小时〔根据甲方实际水量可调整〕◆排空时间：≦4小时3、循环方式及循环时间循环过滤方式采用逆流式循环,通过均XX箱进行补充水.循环时间6小时.图十一：泳池循环过滤系统管路示意图4、水处理工艺◆使用自带毛发过滤器循环泵〔预过滤〕◆石英砂过滤〔主过滤〕◆絮凝剂投加装置〔辅助过滤〕◆紫外线消毒5、泳池的加热与恒温泳池初次加热及恒温所需热量来自与温泉水进行板式换热产生的热量,通过自动化控制系统维持水温在30℃左右.原理参见图二：板式换热原理图.6、池底照明游泳池的照明通过安装泳池侧面8只不锈钢专用水底灯实现,水底灯采用AC12V供电.通过安装于泳池侧面的水底灯实现照明.灯的安装位置参见图八：游泳池平面布置图三、主供水箱、缓存水箱容积、及别墅生活用热水水箱设计1、主供水箱、缓存水箱要设计主供水箱缓存水箱容积、及别墅生活用热水水箱,必须知道整个系统两个非常重要的参数：日最大用水量和每小时最大用水量.1.1日最大用水量估算及每小时最大用水量为节约资源,游泳池的水设计为循环使用,他的用水源来自市政自来水,在计算在日最大用水量和每小时最大用水量不考虑.日最大用水量由四部分组成：V1:所有泡池的初次给水V2:补充泡池因蒸发和人体带走损失的水V3:维持泡池恒温需要的补充水V4：别墅泡池及生活用水V0：总的用水量V0=V1+V2+V3+V4根据统计计算,所有室外泡池的容积和为V1=110立方；V2:按经验公式,补充水按泡池容积6%进行补充V2=V1*6%=6.6立方V3:采用热量平衡原则进行计算.新温泉水按48℃〔主供水箱水温设计为50℃〕,泡池恒温按42℃进行估算.第1步:：计算维持泡池恒温〔42℃〕所需的热量Q1第2步：根据热量平衡原则,按新鲜温泉水温度从50℃降低到42℃,需要的补充比.第1部分：恒温所需热量Q1Q1=1.2*∑*<1.163*V*<0.0174*VF+0.0229>*<PB-PA>*760*F/B>∑:所有泡池该值的总和Q1=1039225KJ/HQ2=水的密度*水的比热*〔新鲜温泉水温度〔50℃-泡池使用温度42℃〕*补充水总的容积利用Q1=Q2,可以解算出总的补充水量：V3=31立方V4:别墅群泡池及生活用水别墅群共有9个别墅,由目前没有泡池的具体尺寸,因此,按每个泡池6立方的用水量进性估计,合计45立方,再考虑恒温及散热,V4取55立方. V0=V1+V2+V3+V4=110+6.6+31+55=203立方.日最大用水量：203立方1.2每小时最大用水量由于SPA泡池的使用特点,在泡池初次给水时需要在1个小时内把所有泡池注满,因此小时最大用水量按203立方计算.根据知了谷用水特点,取个不均衡使用系数0.7则每小时最大用水量为:203*0.8=142立方.1.3主供水箱及缓存水箱容积确定结合日最大用水量和每小时最大用水量的计算,主供水箱设计为120立方,缓存水箱设计为30立方,可满足知了谷高峰用水需求.水箱的长、宽、高尺寸根据实际机房尺寸待定.1.4水箱制作工艺主供水箱和缓存水箱均采用混泥土浇灌,做防水处理.并设置自然溢流口.整个水箱部做保温.2、别墅群生活用热水水箱设计2.1最大日用水量及每小时最大用水量知了谷有9栋别墅,按每个别墅最大日用水0.8方来计算的话,水箱设计必须大于7.2立方.由于供热水箱主要为宾客淋浴用水,每小时最大用水量也按7.2立方进行计算.因此供热水箱按10立方进行设计.2.2供热水箱制作供热水箱采用不锈钢制作,外加保温层和溢流口.水箱的长、宽、高尺寸暂不定.四、水处理设备粗选型1、水处理、净化、消毒设备水处理设备按使用部位和功能进行1．1旋流除沙器厂家：国产使用工艺：原水净化处理旋流除沙器选用国产XY-40/25每小时处理流量：40~80T技术参数：①进水浊度≦320度②出水浊度≦10度③进水压力≧0.4MP④压力损失0.028MP⑤除砂直径：＞0.8毫米1．2不锈钢石英砂过滤罐厂家：国产使用工艺：游泳池净化处理技术参数：1．3不锈钢活性碳吸附罐数量：1台使用部位：缓存水箱到主供水箱的管道过滤技术参数：1．4玻璃纤维石英砂过滤罐〔WLBCG1000〕厂家：威浪仕使用工艺：原水净化处理主要技术参数：◆进出口管径：2.0〔inch〕◆过滤面积：0.79<m2>◆流量：35m3/h◆装砂量:712kg1．5软水处理器厂家：源莱使用工艺：原水净化处理技术参数：1．6板式换热器厂家：XX热合使用工艺：原水净化处理技术参数：2、水循环设备2．1耐高温管道立式离心泵〔3KW〕厂家：XX凯泉使用工艺：原水净化处理技术参数：2．2高温管道立式离心泵〔1.1KW〕数厂家：XX凯泉使用工艺：原水净化处理技术参数：2．2变频增压泵〔11KW〕厂家：XX凯泉使用工艺：主供管网恒压供水变频增压泵〔11KW〕厂家：XX凯泉数量：2台使用工艺：别墅供热管网恒压供水2．3循环过滤泵2.2KW〔自带毛发过滤器〕厂家：威浪仕使用工艺：泳池循环过滤用3台使用工艺：泡池循环过滤用8台2．4潜污泵900W厂家：乐泰泵业使用工艺：瀑布与叠水3、水底照明设备厂家：美国滨特尔供电电压：AC12V,自带温度保护功能.选用美国滨特尔水底灯,.4、水温、水液位检测设备◆温度控制器:厂家：日本OMRON技术参数：AC220V供电,自带RS485通讯模块.传感器输入：PT100可实现远程与PLC进行读写控制.使用地点：所有室外需要恒温控制的泡池和测温点.◆温度传感器:厂家：赛亿凌技术参数：不锈钢外壳封装传感器类型：PT100使用地点：所有室外需要恒温控制的泡池和测温点.◆不锈钢浮球液位开关厂家：赛亿凌使用地点：所有室外需要液位控制的泡池.5、阀门及管道、管件◆电动3通阀厂家：XX上晋使用地点：板换工艺◆电磁阀厂家：XX上晋使用地点：泡池给、排水控制◆涡杆碟阀厂家：XX三厘使用地点：泳池给、排水控制◆手动碟阀厂家：XX三厘泡池给排水控制◆热力管道〔国产〕◆冷水管道〔华亚〕五、自动监控系统自动监控系统由动力配电柜和PLC控制柜两面柜组成,实现整个系统流量、温度、液位、压力的协调运行.图十二：温度器读写控制示意图主要元件选型1、触摸屏选用日本OMRONNP7英寸彩色触摸屏2、PLC选用日本OMRON CP1L小型PLC3、变频器选用国产海利普水泵专用变频器4、其他低压电气元件配电部分选用TE公司产品,其他器件选用国产优质产品.5、实现功能◆泡池组横温控制；◆泡池给排水远程控制；◆供水管网自动变频恒压控制；◆水底灯组远程控制；◆游泳池循环过滤时钟控制；◆所有电器执行部件集中监控；。
泳池长：18.9m,宽8.35m,平均水深： 1.3m泳池容积：205.1595m 3设计水量：215.4227℃15℃20℃5℃24小时758mm.Hg 1.163 1.1548小时132.05046kwα= 4.1868581.4kcal/kg 25.2mm.Hg;18.4mm.Hg;Vf=0.2Vf=2mmm.Hg 69092.9305kj/h13818.586kj/h(2) 游泳池的水表面、池底、池壁、管道和设备等传导损失的热量，应按游泳池水表面蒸发损失热量的20%计算确定：Q1=QZ*20%=(3)补充新鲜水加热所需要的热量按下式计算：Qb=α*qb*ρ*(tr-tb)/t游泳池水表面蒸发损失的热量：室内游泳池：室外游泳池：A——游泳池水表面面积：② 游泳池的水表面、池底、池壁、管道和设备等传导损失的热量③ 补充新鲜水加热所需要的热量(1)游泳池水表面蒸发损失的热量：式中 QZ——游泳池水表面蒸发损失的热量，kj/h；α——热量换算系数，γ——与游泳池水温相等的饱和蒸汽的蒸发汽化潜热（kcal/kg），Pb——与游泳池水温相等的饱和空气的水蒸汽分压，B——当地的大气压力:Qc=κηQ×△t÷sVf——池水面上的风速，m/s，一般按下列规定使用；κ、η————系数 Δt——温升s——初次加热时间，取Pq——游泳池的环境空气的水蒸汽分压泳池热量计算书一、泳池基本参数泳池设计水温为： 式中：Q———设计总水量春秋季进水温度为：夏季进水温度为：当地大气压为：冬季进水温度为：初次加热时间为：二、泳池初次耗热量初次加热时所需功率：QZ=α*γ*A（Pb-Pq）（0.0174Vf+0.0229）（760/B）初次加热时所需功率：三、游泳池恒温耗热量计算因游泳池室内有采暖设施，则游泳池恒温所需热量为下列各项耗热量之和：① 游泳池水表面蒸发损失的热量α= 4.186810.77087L 1kg/L27℃15℃20℃5℃24小时春秋季：22547.75kj/h 夏季：13152.85kj/h 冬季：41337.54kj/h 春秋季：126551.1kj/h 35.153088kw 夏季：115277.2kj/h 32.021456kw 冬季：149098.9kj/h 41.416351kw qb——游泳池每日补充的水量，L;按总水量的5%计算ρ——水的密度，kg/L;取冬季进水温度为：t——加热时间，取Q=1.2*(QZ+Q1+Qb) tr——游泳池水的温度，℃tb——游泳池补充水的温度；春秋季进水温度为：夏季进水温度为：其中：Qb——游泳池补充新鲜水加热所需要的热量，kj/h；α——热量换算系数，。
