1电厂信息化总体结构：第一层DSS（决策支持系统）第二层VMS（视频监控系统），MIS（管理信息系统）第三层SIMU（仿真研究系统），SIS（厂级监控信息系统）第四层DCS/PLC（过程控制系统）2、什么是计算机控制系统：以自动控制理论和计算机为基础，采用计算机对生产过程进行数据采集、运行监督、数字控制盒操作管理系统。
3、计算机控制系统的组成：采样器、A/D转换、保持器、D/A转换4、DCS和FCS的区别：（1）干一样的活，设计和技术水平上的差异（2）结构不同（3）通信协议不同(独家通信协议和开放式标准通信协议)(4)成本不同（投资，安装，调试FCS成本均低）（5）服务对象不同（DCS为机组级自动化服务，SIS为全厂综合优化服务）（6）主要功能不同（DCS主要功能是监控，SIS则是管理和优化）（7）系统目标不同（DCS以稳定和安全为目标，SIS以优化运行为目标）5、SIS和MIS的区别：（1）服务范畴不同（SIS属于实时生产过程管理，MIS属于企业管理现代化范畴）（2）实时性要求不同6、大型火电机组热工自动化主要着重于：控制C，报警A，监测M，保护P7、为达到上述目标，需要投入的系统：数据采集系统DAS、机组协调控制系统CCS、顺序控制系统SCS、锅炉炉膛安全监控系统FSSS、汽轮机数字电液控制系统DEH、旁路控制系统BPS、汽轮机监视仪表TSI、汽轮机紧急跳闸系统ETS、电气控制系统ECS8、过程控制计算机硬件由主机、通用外部设备、过程输入/输出设备、人机联系设备和通信设备组成。
软件由系统软件和应用软件组成。
9、计算机控制系统的结构形式：①数据采集系统DAS，功能：不仅具有数据采集和处理的功能，还能为操作人员提供反映生产过程工况的各种数据，并相应的给出操作指导信息供操作人员参考。
特点：结构简单，控制灵活和安全，但是要由人工操作，速度受到限制，不能控制多个对象②直接数字控制系统DDC，功能：除了能够实现PID调节规律外，还能实现多回路串级控制、前馈控制、纯滞后补偿控制、多变量解耦控制等复杂的控制规律。

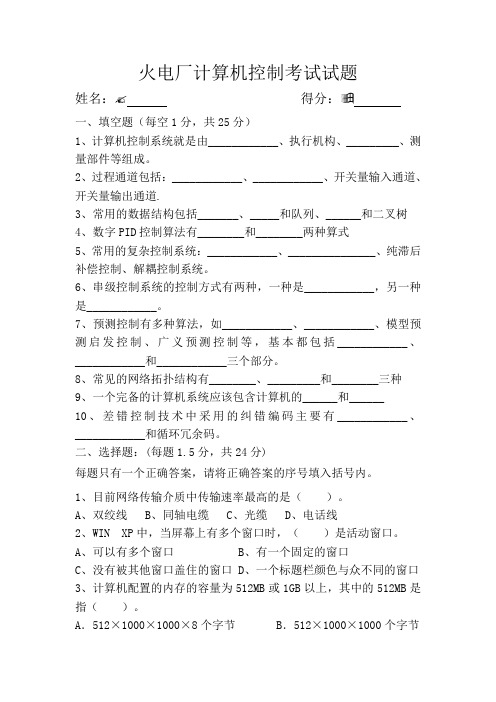

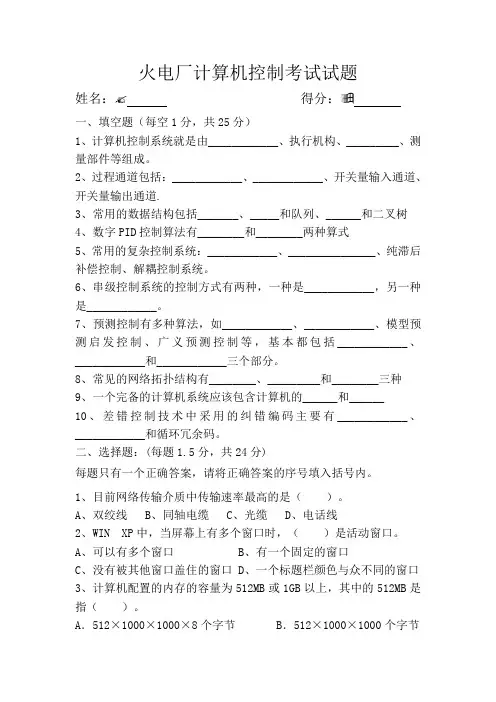

火电厂计算机控制考试试题姓名：✍得分：一、填空题（每空1分，共25分）1、计算机控制系统就是由____________、执行机构、_________、测量部件等组成。
2、过程通道包括：____________、____________、开关量输入通道、开关量输出通道.3、常用的数据结构包括_______、_____和队列、______和二叉树4、数字PID控制算法有________和________两种算式5、常用的复杂控制系统：____________、_______________、纯滞后补偿控制、解耦控制系统。
6、串级控制系统的控制方式有两种，一种是____________，另一种是____________。
7、预测控制有多种算法，如____________、____________、模型预测启发控制、广义预测控制等，基本都包括____________、____________和____________三个部分。
8、常见的网络拓扑结构有________、_________和________三种9、一个完备的计算机系统应该包含计算机的______和______10、差错控制技术中采用的纠错编码主要有____________、____________和循环冗余码。
二、选择题：(每题1.5分，共24分)每题只有一个正确答案，请将正确答案的序号填入括号内。
1、目前网络传输介质中传输速率最高的是（）。
A、双绞线B、同轴电缆C、光缆D、电话线2、WIN XP中，当屏幕上有多个窗口时，（）是活动窗口。
A、可以有多个窗口B、有一个固定的窗口C、没有被其他窗口盖住的窗口D、一个标题栏颜色与众不同的窗口3、计算机配置的内存的容量为512MB或1GB以上，其中的512MB是指（）。
A．512×1000×1000×8个字节 B．512×1000×1000个字节C．512×1024×1024×8个字节 D．512×1024×1024个字节4、下列哪个不是计算机控制系统的组成部件（）。

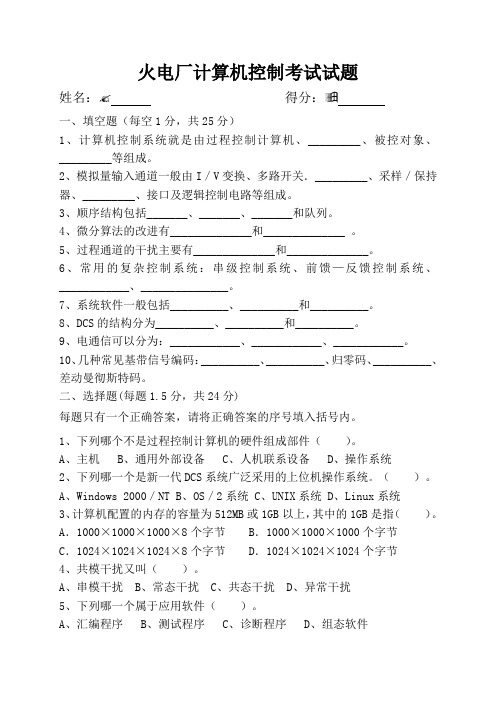

火电厂计算机控制考试试题姓名：✍得分：一、填空题（每空1分，共25分）1、计算机控制系统就是由过程控制计算机、_________、被控对象、_________等组成。
2、模拟量输入通道一般由I／V变换、多路开关．_________、采样／保持器、_________、接口及逻辑控制电路等组成。
3、顺序结构包括_______、_______、_______和队列。
4、微分算法的改进有______________和______________。
5、过程通道的干扰主要有______________和______________。
6、常用的复杂控制系统：串级控制系统、前馈—反馈控制系统、____________、_______________。
7、系统软件一般包括__________、__________和__________。
8、DCS的结构分为__________、__________和__________。
9、电通信可以分为：____________、____________、____________。
10、几种常见基带信号编码：__________、__________、归零码、__________、差动曼彻斯特码。
二、选择题(每题1.5分，共24分)每题只有一个正确答案，请将正确答案的序号填入括号内。
1、下列哪个不是过程控制计算机的硬件组成部件（）。
A、主机B、通用外部设备C、人机联系设备D、操作系统2、下列哪一个是新一代DCS系统广泛采用的上位机操作系统。
（）。
A、Windows 2000／NTB、OS／2系统C、UNIX系统D、Linux系统3、计算机配置的内存的容量为512MB或1GB以上，其中的1GB是指（）。
A．1000×1000×1000×8个字节 B．1000×1000×1000个字节C．1024×1024×1024×8个字节 D．1024×1024×1024个字节4、共模干扰又叫（）。

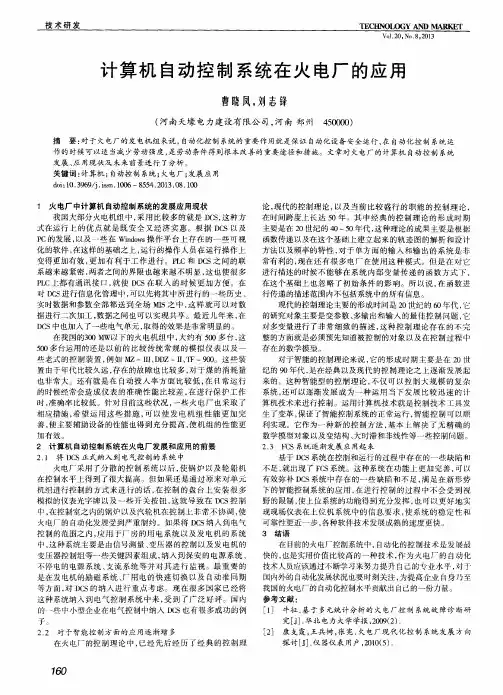

计算机自动控制系统在火电厂中的应用2007-11-23 8:03:00 来源：中国自动化网电力是现代人类文明社会的必需品, 而火力发电是电力消费的主要组成部分, 火力发电是指使用化石燃料(即煤炭、石油、天然气)通过燃烧释放出热能加热工质, 再通过热力原动机驱动发电机的发电方式，原动机主要是锅炉和汽轮机, 燃汽轮机或内燃机。
中国电力行业截止到2000 年底，全国发电装机总容量达31600 万千瓦，其中火电装机容量23680 万千瓦，占74.94%；水电装机容量7680 万千瓦，占24.3%；核电及其它装机容量240 万千瓦，占0.76%，火电仍为电力行业的首要组成部分。
目前，中国的电力消费才能已居世界第二，但人均占有发电量却排位靠后。
随着中国经济的高速开展，中国电力工业开展仍有相当大的潜力和市场，但面对越来越竞争剧烈的市场，越来越严格的环境保护的要求，电力消费自动化程度的进步和管理程度的不断进步将越来越重要。
一、火电厂主控系统火电厂主控系统是保证火电厂平安、稳定消费的关键，随着控制技术、网络技术、计算机技术和Web技术的飞跃开展，火电厂主控系统的控制程度和工程方案也在不断进步，火电厂的管理信息系统和主控系统的一体化无缝连接必将成为将来火电厂管控系统的开展趋势，传统火电厂的DCS系统也必将向这一趋势靠拢。
火电厂主控系统以控制方式分类可分为：DAS、MCS、SCS、BMS及DEH等系统。
下面分别加以阐述：※数据采集系统-DAS：火电厂的主控系统中的DAS(数据采集系统)主要是连续采集和处理机组工艺模拟量信号和设备状态的开关量信号，并实时监视,保证机组平安可靠地运行。
■ 数据采集：对现场的模拟量、开关量的实时数据采集、扫描、处理。
■ 信息显示：包括工艺系统的模拟图和设备状态显示、实时数据显示、棒图显示、历史趋势显示、报警显示等。
■ 事件记录和报表制作/ 打印：包括SOE 顺序事件记录、工艺数据信息记录、设备运行记录、报警记录与查询等。
计算机控制工程（过程控制工程部分-作业二）
1、分程控制系统中是如何实现是各个控制阀处于不同的信号段的？
2、图为某管式加热炉原油出口温度分程控制系统，两分程阀分别设置在瓦斯气和燃料油管
线上。
工艺要求优先使用瓦斯气供热，只有当瓦斯气不足以提供所需热量时，才打开燃料油控制阀作为补充。
根据上述要求试确定：
（1）A、B两控制阀的开闭形式及每个阀的工作信号段（假定分程点为0.06MPa）；
（2）确定控制器的正反作用；
(3)画出该系统的方块图，并简述该系统的工作原理。
3、在选择性控制系统中，选择器的类型如何确定的？
4、图所示为一锅炉燃烧系统的产气量与燃烧管线压力选择控制系统。
其中燃料压力控制系
统是为了防止压力过高产生“脱火”事故而设置的，蒸汽流量控制则是根据用户所需蒸汽量而设置的。
假设系统中所选控制阀为气闭阀，试分析确定各控制器的正反作用及选。

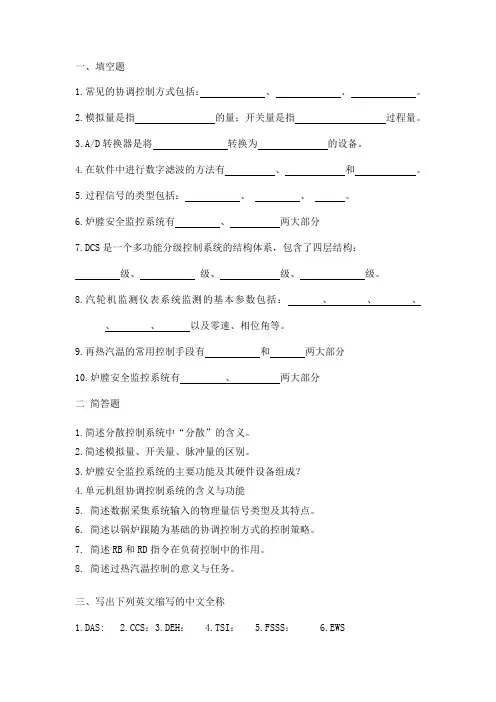

一、填空题1.常见的协调控制方式包括：、、。
2.模拟量是指的量；开关量是指过程量。
3.A/D转换器是将转换为的设备。
4.在软件中进行数字滤波的方法有、和。
5.过程信号的类型包括：、、。
6.炉膛安全监控系统有、两大部分7.DCS是一个多功能分级控制系统的结构体系，包含了四层结构：级、级、级、级。
8.汽轮机监测仪表系统监测的基本参数包括：、、、、、以及零速、相位角等。
9.再热汽温的常用控制手段有和两大部分10.炉膛安全监控系统有、两大部分二简答题1.简述分散控制系统中“分散”的含义。
2.简述模拟量、开关量、脉冲量的区别。
3.炉膛安全监控系统的主要功能及其硬件设备组成？4.单元机组协调控制系统的含义与功能5. 简述数据采集系统输入的物理量信号类型及其特点。
6. 简述以锅炉跟随为基础的协调控制方式的控制策略。
7. 简述RB和RD指令在负荷控制中的作用。
8. 简述过热汽温控制的意义与任务。
三、写出下列英文缩写的中文全称1.DAS:S：3.DEH：4.TSI：5.FSSS：6.EWS7.AO 8.MFT 9.SCS: 10.ETS:11.BPS: 12.FCS: 13.ECS： 14.OIS： 15.DI：四分析题1、填补DCS系统图中空白框所表示的各子系统，并简述各子系统的功能。
2、绘制串级三冲量给水控制系统的基本逻辑结构，并解释其控制过程和特点3、绘制锅炉送风控制系统氧量校正回路的基本逻辑结构，并解释其控制特点。
4、依据以锅炉跟随为基础的CCS机炉主控制器的逻辑结构图，写出锅炉负荷指令N和PI调节器入口端信号ΔNp的传递函数，并说明传递函数中各项的作B用。
《计算机控制系统》课程第1~4章思考题
第一章概述
1．计算机控制系统与连续控制系统之间有何异同？
2．简要说明过程控制计算机的硬件和软件组成及其各部分作用。
3．按实现的功能分，计算机控制系统可分成哪几种？
4．分散控制系统DCS与现场总线控制系统FCS有何区别与联系？
5．大型火电机组应用计算机控制的主要功能系统包括哪些？各自的主要功能是什么？6．火电厂计算机控制的发展趋势是什么？
第二章过程通道
1．香农采样定理的内容是什么？采样频率的选取对控制系统有什么影响？
2．试结合采样定理和实际采样过程的要求分析选定采样电路的采样电容的方法。
3．简述模拟量输入通道的组成和任务。
4．在模入通道中，什么是数字滤波？什么是模拟滤波？两者能互相取代吗？为什么？5．模拟量输入通道的采样周期与哪些因素有关？分别分析如果要提高采样因素因如何处理？
6．如果要实现模拟量输入通道的同步采样有几种常用方案？分别作简要分析。
7．简述逐位逼近式A/D转换器的工作原理。
8．简述D/A转换器的工作原理。
9．简述数字量输入通道的组成及各部分功能。
10．开关量输入信号的采集有哪两种常用方法？分别适用于什么情况？
11．开关量输入通道的时间分辨率指什么？有什么意义？
12．常用的数字量输出驱动电路有哪些？就其中一种作简要说明。
13．什么是串模干扰？如何抑制串模干扰？
14．什么是共模干扰？如何抑制共模干扰？
15．简述系统供电与接地的抗干扰措施。
16．在计算机控制系统中，敷设信号线时应注意哪些问题？
第三章计算机控制系统的软件基础
1．计算机控制系统的软件系统包括哪些部分？
2．简介操作系统的组成和主要功能软件。
3．试绘图分析说明进程的基本状态及转换方式。
4．什么是进程的抢占式调度和非抢占式调度？对于最高优先级进程两种方法最多相差多长时间？如何理解进程的抢占式调度具有更好的实时响应特性？
5．试分析说明下图中iRAX86操作系统状态迁移图中各状态迁移的含义。
6．什么是进程的同步和互斥？如何理解互斥是同步的特例？它们通过什么技术实现？7．什么是虚拟内存？为什么要采用该技术？
8．如何理解假脱机（spool）方式？
9．实时多作务操作系统的原理和基本组成是什么？
10．什么是数据？什么是数据元素？什么是数据对象？什么是数据结构？
11．常用的数据结构有哪些？
12．简介常用的排序方法。
13．什么是数据库系统？它包括哪些组成部分？
14．什么是实时数据库的时间特性？分布式数据库有哪些特点？
15．在DCS实时数据库中，模拟量点、计算点和设定点、开关量输入和输出点的数据结构中一般包括哪些信息？
第四章计算机控制系统常规及新型控制策略
1．数字控制器与模拟调节器相比较有什么优点？
2．什么是数字PID位置型控制算法和增量型控制算法？试比较他们的优缺点。
3．试绘制并分析数字PID算法的程序框图。
4．什么叫积分饱和？它是怎样引起的？如何消除？
5．数字PID控制算法积分项的改进主要有哪几种？各是针对什么问题提出的？就其一种改进方法作简要说明。
6．数字PID控制算法微分项的改进主要有哪几种？各是针对什么问题提出的？就其一种改进方法作简要说明。
7．带死区的数字PID控制算法原理是怎样的？主要应用于什么场合？
8．试述采样周期T的选择原则。
9．数字PID控制算法中数字滤波主要用来处理什么变量？有哪些常用算法？
10．数字PID控制算法编程主要要考虑哪些问题？
11．数字PID控制算法中如何解决手/自动切换操作无扰切换的实现？
12．试绘图分析说明与数字PID控制功能相配合的控制系统软手操主要有哪些监视变量和哪些操作，分别实现什么功能？
13．采用串级控制系统应满足哪些条件？在计算机控制系统中串级控制系统的控制方式有哪两种？
14．简述纯滞后补偿控制的原理。
15．简述预测控制的基本思想和主要组成部分。
16．模糊控制器的主要功能是什么？。
