计算机控制技术课后习题答案第一章 绪论1.计算机控制系统的控制过程可归纳为以下三个步骤：P2(1)实时数据采集：对来自测量变送装置的被控量的瞬时值进行检测和输入(2)实时决策：对采集到的被控量进行分析和处理，并按预定的控制规律，决定将要采取的控制策略。
(3)实时控制：根据控制决策，适时地对执行机构发出控制信号，完成控制任务。
2 . 计算机控制系统是由哪几部分组成？画出方块图并说明各部分的作用。
P3 答：（1）计算机控制系统是由工业控制机、过程输入输出设备和生产过程三部组成。
（2）方块图如下图1.1所示：工业计算机 PIO 设备 生产过程图1.1 计算机控制系统的组成框图作用：①工业控制机软件由系统软件、支持软件和应用软件组成。
其中系统软件包括操作系统、引导程序、调度执行程序，它是支持软件及各种应用软件的最基础的运行平台；支持软件用于开发应用软件；应用软件是控制和管理程序； ②过程输入输出设备是计算机与生产过程之间信息传递的纽带和桥梁。
③生产过程包括被控对象、测量变送、执行机构、电气开关等装置。
3. 计算机控制系统的实时性、在线方式、与离线方式的含义是什么？为什么在计算机控制系统中要考虑实时性？P2(1)实时性是指工业控制计算机系统应该具有的能够在限定时间内对外来事件做出反应的特性；在线方式是生产过程和计算机直接相连，并受计算机控制的方式；离线方式是生产过程不和计算机相连，并不受计算机控制，而是靠人进行联系并作相应操作的方式。
(2)在计算机控制系统中要考虑实时性，因为根据工业生产过程出现的事件能够保持多长的时间；该事件要求计算机在多长的时间以内必须作出反应，否则，将对CPU/MEM 人-机接口内部总线系统支持版 磁盘适合器数字量输出（DO ）通道 数字量输入（DI ）通道 模拟量输出（AO ）通道模拟量输入（AI ）通道 电气开关 电气开关 执行机构测量变送 被控对象生产过程造成影响甚至造成损害。
2023年计算机控制技术第二版（温希东著）课后答案下载2023年计算机控制技术第二版（温希东著）课后答案下载本书全面系统地介绍了计算机控制系统的基本组成和在工业控制中的应用技术，并结合实际深入浅出地介绍了几种典型的控制系统和控制技术。
主要内容包括：计算机控制系统概述、开关量输入/输出通道与人机接口、顺序控制与数字控制、模拟量输入/输出通道、PID调节器的数字化实现、计算机控制系统的抗干扰技术及工业控制微型计算机。
为了帮助读者掌握各部分内容，书中每章后面都附有习题。
本书可作为高职高专院校应用电子技术、自动化、机电一体化、电气工程等专业的计算机控制技术课程的教材，也可作为从事计算机控制工作的工程技术人员的参考书。
计算机控制技术第二版（温希东著）：内容简介点击此处下载计算机控制技术第二版（温希东著）课后答案计算机控制技术第二版（温希东著）：目录第1章计算机控制系统概述 11.1 计算机控制系统的组成 11.1.1 计算机控制系统的硬件组成 31.1.2 计算机控制系统的软件 41.2 工业控制计算机的特点 41.3 微型计算机控制系统的主要结构类型 51.3.1 计算机操作指导控制系统 51.3.2 直接数字控制系统 51.3.3 监督计算机控制系统 61.3.4 集散型控制系统 61.3.5 现场总线控制系统 71.3.6 工业过程计算机集成制造系统 81.4 微型计算机控制系统的发展 91.4.1 计算机控制系统的发展过程 91.4.2 近年来计算机控制系统在我国的发展趋势 9 习题 13第2章开关量输入/输出通道与人机接口 142.1 过程通道的分类 142.2 开关量输入/输出通道 152.2.1 开关量输入/输出通道的一般结构形式 15 2.2.2 开关量输入信号的调理 162.2.3 开关量输出驱动电路 192.2.4 开关量输入/输出通道的设计 21 2.3 人机接口——键盘 222.3.1 非编码键盘 232.3.2 编码键盘 282.4 人机接口——数字显示方法 312.4.1 发光二极管LED显示 312.4.2 LCD显示接口技术 38习题 81第3章顺序控制与数字控制 833.1 顺序控制 833.1.1 顺序控制系统的类型 833.1.2 顺序控制系统的组成 853.1.3 顺序控制系统的应用领域 853.1.4 顺序控制的应用实例 863.2 数字程序控制 883.2.1 数值插补计算方法 883.2.2 逐点比较法直线插补 893.2.3 逐点比较法圆弧插补 943.2.4 步进电机工作原理 993.2.5 步进电机控制系统原理 1013.2.6 步进电机与微型机的接口及程序设计 103 3.2.7 步进电机步数及速度的计算方法 1083.2.8 步进电机的变速控制 109习题 110[1]第4章模拟量输入/输出通道 1124.1 模拟量输入通道 1124.1.1 输入信号的处理 1124.1.2 多路开关 1134.1.3 放大器 1174.1.4 采样保持器(S/H) 1194.1.5 模/数(A/D)转换器及其应用 1204.2 模拟量输出通道 1284.2.1 DAC的工作原理 1284.2.2 多路模拟量输出通道的结构形式 1304.2.3 D/A输出方式 1314.2.4 失电保护和手动/自动无扰动切换 1324.2.5 DAC的主要技术指标 1324.2.6 典型应用例子 133习题 135第5章 PID调节器的数字化实现 1375.1 PID调节器 1385.1.1 PID调节器的优点 1385.1.2 PID调节器的作用 1385.2 数字PID控制器的设计 1415.2.1 PID控制规律的离散化 1425.2.2 PID数字控制器的实现 1435.3 数字PID控制器参数的整定 1455.3.1 采样周期的选择 1455.3.2 PID控制器参数的整定 146习题 150第6章计算机控制系统的抗干扰技术 152 6.1 干扰信号的类型及其传输形式 1526.2 抗干扰技术 1536.2.1 接地技术 1546.2.2 屏蔽技术 1556.2.3 隔离技术 1566.2.4 串模干扰的'抑制 1566.2.5 共模干扰的抑制 1576.2.6 长线传输中的抗干扰问题 157[1] 6.3 电源干扰的抑制 1586.3.1 电源干扰的基本类型 1586.3.2 电源抗干扰的基本方法 1596.4 CPU软件抗干扰技术 1616.4.1 人工复位 1626.4.2 掉电保护 1626.4.3 睡眠抗干扰 1636.4.4 指令冗余 1646.4.5 软件陷阱 1646.4.6 程序运行监视系统(WATCHDOG) 167 6.5 数字信号的软件抗干扰措施 1706.5.1 数字信号的输入方法 1706.5.2 数字信号的输出方法 1716.5.3 数字滤波 172习题 176第7章工业控制微型计算机 1777.1 工业控制计算机的特点 1777.2 总线式工控机的组成结构 1787.3 常用工控总线(STD/VME/IPC工控机) 179 7.3.1 STD总线工控机 1797.3.2 MC6800/MC68000工控机 1797.3.3 IPC总线工控机 1797.4 IPC的主要外部结构形式 1807.4.1 台式IPC 1807.4.2 盘装式IPC 1817.4.3 IPC工作站 1817.4.4 插箱式IPC 1827.4.5 嵌入式IPC 1837.5 IPC总线工控机内部典型构成形式 1847.5.1 工业控制计算机的组成 1847.5.2 工业控制计算机系统的组成 1857.6 IPC总线工业控制计算机常用板卡介绍 186 7.6.1 IPC总线工业控制计算机的概念 1867.6.2 工业控制计算机I/O接口信号板卡 187 习题 192附录 ST7920GB中文字型码表 193参考文献 198。

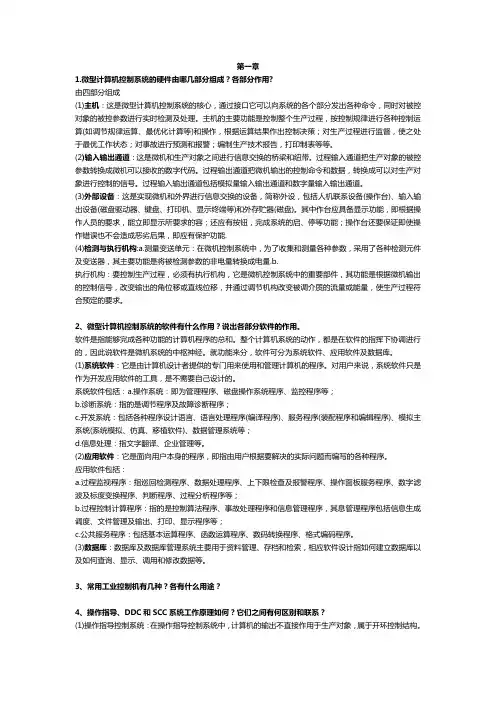

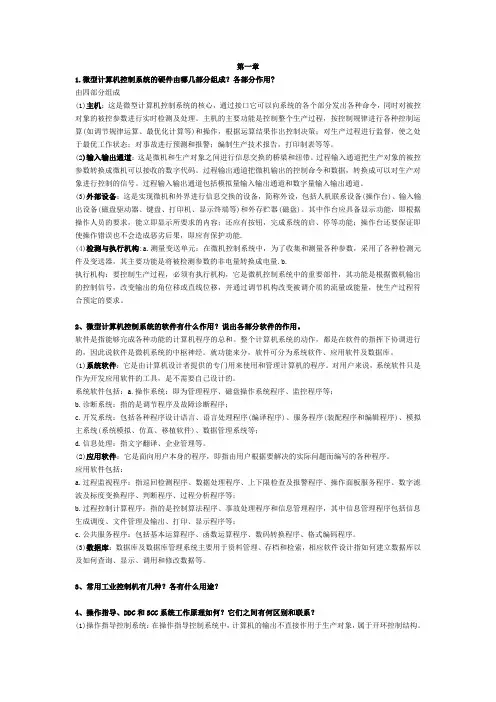

第一章1.微型计算机控制系统的硬件由哪几部分组成？各部分作用?由四部分组成(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
(3)外部设备：这是实现微机和外界进行信息交换的设备，简称外设，包括人机联系设备(操作台)、输入输出设备(磁盘驱动器、键盘、打印机、显示终端等)和外存贮器(磁盘)。
其中作台应具备显示功能，即根据操作人员的要求，能立即显示所要求的内容；还应有按钮，完成系统的启、停等功能；操作台还要保证即使操作错误也不会造成恶劣后果，即应有保护功能.(4)检测与执行机构:a.测量变送单元：在微机控制系统中，为了收集和测量各种参数，采用了各种检测元件及变送器，其主要功能是将被检测参数的非电量转换成电量.b.执行机构：要控制生产过程，必须有执行机构，它是微机控制系统中的重要部件，其功能是根据微机输出的控制信号，改变输出的角位移或直线位移，并通过调节机构改变被调介质的流量或能量，使生产过程符合预定的要求。
2、微型计算机控制系统的软件有什么作用？说出各部分软件的作用。
软件是指能够完成各种功能的计算机程序的总和。
整个计算机系统的动作，都是在软件的指挥下协调进行的，因此说软件是微机系统的中枢神经。
就功能来分，软件可分为系统软件、应用软件及数据库。
(1)系统软件：它是由计算机设计者提供的专门用来使用和管理计算机的程序。
第一章1、计算机控制系统是由哪几部分组成的？画出方框图并说明各部分的作用。
答:计算机控制系统由工业控制机、过程输入输出设备和生产过程三部分组成；框图P3。
1）工业控制机主要用于工业过程测量、控制、数据采集、DCS操作员站等方面。
2）PIO设备是计算机与生产过程之间的信息传递通道，在两者之间起到纽带和桥梁的作用。
3）生产过程就是整个系统工作的各种对象和各个环节之间的工作连接。
2、计算机控制系统中的实时性、在线方式与离线方式的含义是什么？为什么在计算机控制系统中要考虑实时性？（1）实时性是指工业控制计算机系统应该具有的能够在限定时间内对外来事件做出反应的特性；在线方式是生产过程和计算机直接相连，并受计算机控制的方式；离线方式是生产过程不和计算机相连，并不受计算机控制，而是靠人进行联系并作相应操作的方式。
（2）实时性一般要求计算机具有多任务处理能力，以便将测控任务分解成若干并行执行的多个任务，加快程序执行速度；在一定的周期时间对所有事件进行巡查扫描的同时，可以随时响应事件的中断请求。
3.计算机控制系统有哪几种典型形式？各有什么主要特点？（1）操作指导控制系统（OIS）优点：结构简单、控制灵活和安全。
缺点：由人工控制，速度受到限制，不能控制对象。
（2）直接数字控制系统(DDC) （属于计算机闭环控制系统）优点：实时性好、可靠性高和适应性强。
（3）监督控制系统（SCC）优点：生产过程始终处于最有工况。
（4）集散控制系统优点：分散控制、集中操作、分级管理、分而自治和综合协调。
（5）现场总线控制系统优点：与DOS相比降低了成本，提高了可靠性。
（6）PLC+上位系统优点：通过预先编制控制程序实现顺序控制，用PLC代替电器逻辑，提高了控制是现代灵活性、功能及可靠性。
第二章1、什么是工业控制计算机？它们有哪些特点？答：工业控制计算机是将PC机的CPU高速处理性能和良好的开放式的总线结构体系引入到控制领域，是工业自动化设备和信息产业基础设备的核心。
第一章1.微型计算机控制系统的硬件由哪几部分组成？各部分作用?由四部分组成(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
(3)外部设备：这是实现微机和外界进行信息交换的设备，简称外设，包括人机联系设备(操作台)、输入输出设备(磁盘驱动器、键盘、打印机、显示终端等)和外存贮器(磁盘)。
其中作台应具备显示功能，即根据操作人员的要求，能立即显示所要求的容；还应有按钮，完成系统的启、停等功能；操作台还要保证即使操作错误也不会造成恶劣后果，即应有保护功能.(4)检测与执行机构:a.测量变送单元：在微机控制系统中，为了收集和测量各种参数，采用了各种检测元件及变送器，其主要功能是将被检测参数的非电量转换成电量.b.执行机构：要控制生产过程，必须有执行机构，它是微机控制系统中的重要部件，其功能是根据微机输出的控制信号，改变输出的角位移或直线位移，并通过调节机构改变被调介质的流量或能量，使生产过程符合预定的要求。
2、微型计算机控制系统的软件有什么作用？说出各部分软件的作用。
软件是指能够完成各种功能的计算机程序的总和。
整个计算机系统的动作，都是在软件的指挥下协调进行的，因此说软件是微机系统的中枢神经。
就功能来分，软件可分为系统软件、应用软件及数据库。
(1)系统软件：它是由计算机设计者提供的专门用来使用和管理计算机的程序。
第二章6 采样-保持器有什么作用？说明保持电容大小对数据采集系统的影响。
答：为了提高模拟量输入信号的频率范围，以适应某些随时间变化较快的信号的要求，可采用带有保持电路的采样器，即采样保持器。
保持电容对数据采集系统采样保持的精度有很大影响。
保持电容值小，则采样状态时充电时间常数小，即保持电容充电快，输出对输入信号的跟随特性好，但在保持状态时放电时间常数也小，即保持电容放电快，故保持性能差；反之，保持电容值大，保持性能好，但跟随特性差。
7 在数据采样系统中，是不是所有的输入通道都需要加采样-保持器，为什么？答：并不是所有的模拟量输入通道都需要采样保持器的，因为采样保持器是为了防止在A/D转换之前信号就发生了变化，致使A/D转换的结果出错，所以只要A/D转换的时间比信号变化的时间短就不需要。
8 采样频率的高低对数字控制系统有什么影响？举出工业控制实例加以说明？9 A/D和D/A转换器在微型计算机控制系统中有什么作用？答：答：A/D的作用主要是把传感器检测到的模拟电信号转换为数字电信号，方便用于单片机中进行处理。
D/A的作用，在单片机处理完毕的数字量，有时需要转换为模拟信号输出，D/A的作用正是用于把数字信号转换为模拟信号。
10 A/D转换器转换原理有几种？他们各有什么特点和用途？答：逐次逼近型，分辨率高，误差较低，转换速度快，应用十分广泛；双积分型：性能比较稳定，转换精度高，抗干扰能力强，电路较简单，工作速度低，多用于对转换精度要求较高，对转换速度要不高的场合，如数字电压表等检测仪器中，用的十分普遍。
并联比较型：转换速度快，精度高，但使用的比较器和触发器多，适用于速度高，精度要求不高的场合。
11 说明逐次逼近型A/D转换器的转换原理。
答：开始转换以后，时钟信号首先将寄存器的最高有效位置为1，使输出数字为100…0，这个数码被D/A转换器转换成相应的模拟电压U0，送到比较器中并与比较电压U1比较，若U0>U1,将高位的1清除；若U0<U1，将最高位保留。

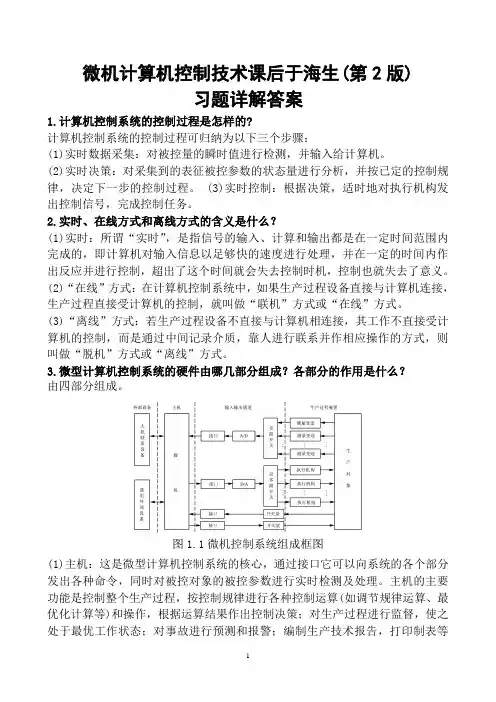

微机计算机控制技术课后于海生(第2版)习题详解答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。

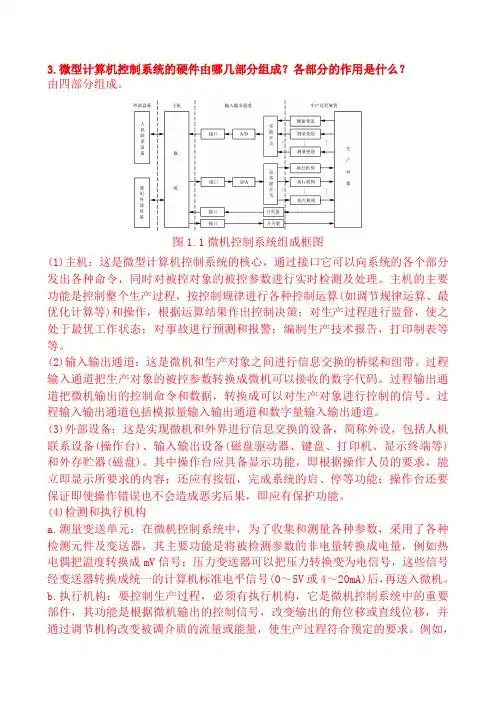

3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。
图1.1微机控制系统组成框图(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。

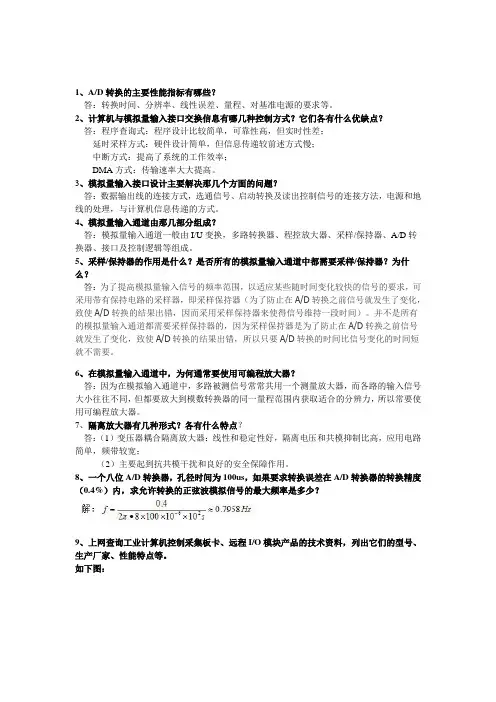

1、A/D 转换的主要性能指标有哪些？ 答：转换时间、分辨率、线性误差、量程、对基准电源的要求等。
2、计算机与模拟量输入接口交换信息有哪几种控制方式？它们各有什么优缺点？ 答：程序查询式：程序设计比较简单，可靠性高，但实时性差； 延时采样方式：硬件设计简单，但信息传递较前述方式慢； 中断方式：提高了系统的工作效率； DMA 方式：传输速率大大提高。
3、模拟量输入接口设计主要解决那几个方面的问题？ 答：数据输出线的连接方式，选通信号、启动转换及读出控制信号的连接方法，电源和地 线的处理，与计算机信息传递的方式。
4、模拟量输入通道由那几部分组成？ 答：模拟量输入通道一般由 I/U 变换，多路转换器、程控放大器、采样/保持器、A/D 转 换器、接口及控制逻辑等组成。
5、采样/保持器的作用是什么？是否所有的模拟量输入通道中都需要采样/保持器？为什 么？ 答：为了提高模拟量输入信号的频率范围，以适应某些随时间变化较快的信号的要求，可 采用带有保持电路的采样器，即采样保持器（为了防止在 A/D 转换之前信号就发生了变化， 致使 A/D 转换的结果出错，因而采用采样保持器来使得信号维持一段时间）。
并不是所有 的模拟量输入通道都需要采样保持器的，因为采样保持器是为了防止在 A/D 转换之前信号 就发生了变化，致使 A/D 转换的结果出错，所以只要 A/D 转换的时间比信号变化的时间短 就不需要。
6、在模拟量输入通道中，为何通常要使用可编程放大器？ 答：因为在模拟输入通道中，多路被测信号常常共用一个测量放大器，而各路的输入信号 大小往往不同， 但都要放大到模数转换器的同一量程范围内获取适合的分辨力， 所以常要使 用可编程放大器。
7、隔离放大器有几种形式？各有什么特点？ 答： （1）变压器耦合隔离放大器：线性和稳定性好，隔离电压和共模抑制比高，应用电路 简单，频带较宽； （2）主要起到抗共模干扰和良好的安全保障作用。
3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。
图1.1微机控制系统组成框图(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
(3)外部设备：这是实现微机和外界进行信息交换的设备，简称外设，包括人机联系设备(操作台)、输入输出设备(磁盘驱动器、键盘、打印机、显示终端等)和外存贮器(磁盘)。
其中操作台应具备显示功能，即根据操作人员的要求，能立即显示所要求的内容；还应有按钮，完成系统的启、停等功能；操作台还要保证即使操作错误也不会造成恶劣后果，即应有保护功能。
(4)检测和执行机构a.测量变送单元：在微机控制系统中，为了收集和测量各种参数，采用了各种检测元件及变送器，其主要功能是将被检测参数的非电量转换成电量，例如热电偶把温度转换成mV信号；压力变送器可以把压力转换变为电信号，这些信号经变送器转换成统一的计算机标准电平信号(0～5V或4～20mA)后，再送入微机。
b.执行机构：要控制生产过程，必须有执行机构，它是微机控制系统中的重要部件，其功能是根据微机输出的控制信号，改变输出的角位移或直线位移，并通过调节机构改变被调介质的流量或能量，使生产过程符合预定的要求。
例如，在温度控制系统中，微机根据温度的误差计算出相应的控制量，输出给执行机构(调节阀)来控制进入加热炉的煤气(或油)量以实现预期的温度值。
第一章1.微型计算机控制系统的硬件由哪几部分组成？各部分作用?由四部分组成(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
(3)外部设备：这是实现微机和外界进行信息交换的设备，简称外设，包括人机联系设备(操作台)、输入输出设备(磁盘驱动器、键盘、打印机、显示终端等)和外存贮器(磁盘)。
其中作台应具备显示功能，即根据操作人员的要求，能立即显示所要求的内容；还应有按钮，完成系统的启、停等功能；操作台还要保证即使操作错误也不会造成恶劣后果，即应有保护功能.(4)检测与执行机构:a.测量变送单元：在微机控制系统中，为了收集和测量各种参数，采用了各种检测元件及变送器，其主要功能是将被检测参数的非电量转换成电量.b.执行机构：要控制生产过程，必须有执行机构，它是微机控制系统中的重要部件，其功能是根据微机输出的控制信号，改变输出的角位移或直线位移，并通过调节机构改变被调介质的流量或能量，使生产过程符合预定的要求。
2、微型计算机控制系统的软件有什么作用？说出各部分软件的作用。
软件是指能够完成各种功能的计算机程序的总和。
整个计算机系统的动作，都是在软件的指挥下协调进行的，因此说软件是微机系统的中枢神经。
就功能来分，软件可分为系统软件、应用软件及数据库。
(1)系统软件：它是由计算机设计者提供的专门用来使用和管理计算机的程序。

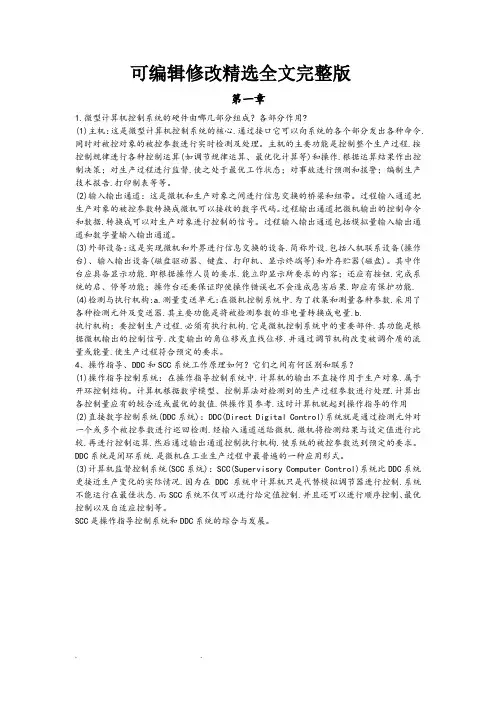

可编辑修改精选全文完整版第一章1.微型计算机控制系统的硬件由哪几部分组成？各部分作用?(1)主机：这是微型计算机控制系统的核心.通过接口它可以向系统的各个部分发出各种命令.同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程.按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作.根据运算结果作出控制决策；对生产过程进行监督.使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告.打印制表等等。
(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据.转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
(3)外部设备：这是实现微机和外界进行信息交换的设备.简称外设.包括人机联系设备(操作台)、输入输出设备(磁盘驱动器、键盘、打印机、显示终端等)和外存贮器(磁盘)。
其中作台应具备显示功能.即根据操作人员的要求.能立即显示所要求的内容；还应有按钮.完成系统的启、停等功能；操作台还要保证即使操作错误也不会造成恶劣后果.即应有保护功能.(4)检测与执行机构:a.测量变送单元：在微机控制系统中.为了收集和测量各种参数.采用了各种检测元件及变送器.其主要功能是将被检测参数的非电量转换成电量.b.执行机构：要控制生产过程.必须有执行机构.它是微机控制系统中的重要部件.其功能是根据微机输出的控制信号.改变输出的角位移或直线位移.并通过调节机构改变被调介质的流量或能量.使生产过程符合预定的要求。
4、操作指导、DDC和SCC系统工作原理如何？它们之间有何区别和联系？(1)操作指导控制系统：在操作指导控制系统中.计算机的输出不直接作用于生产对象.属于开环控制结构。
计算机根据数学模型、控制算法对检测到的生产过程参数进行处理.计算出各控制量应有的较合适或最优的数值.供操作员参考.这时计算机就起到操作指导的作用(2)直接数字控制系统(DDC系统)：DDC(Direct Digital Control)系统就是通过检测元件对一个或多个被控参数进行巡回检测.经输入通道送给微机.微机将检测结果与设定值进行比较.再进行控制运算.然后通过输出通道控制执行机构.使系统的被控参数达到预定的要求。
第一章1、计算机控制系统是由哪几部分组成的？画出方框图并说明各部分的作用。
答:计算机控制系统由工业控制机、过程输入输出设备和生产过程三部分组成；框图P3。
1）工业控制机主要用于工业过程测量、控制、数据采集、DCS操作员站等方面。
2）PIO设备是计算机与生产过程之间的信息传递通道，在两者之间起到纽带和桥梁的作用。
3）生产过程就是整个系统工作的各种对象和各个环节之间的工作连接。
2、计算机控制系统中的实时性、在线方式与离线方式的含义是什么？为什么在计算机控制系统中要考虑实时性？（1）实时性是指工业控制计算机系统应该具有的能够在限定时间内对外来事件做出反应的特性；在线方式是生产过程和计算机直接相连，并受计算机控制的方式；离线方式是生产过程不和计算机相连，并不受计算机控制，而是靠人进行联系并作相应操作的方式。
（2）实时性一般要求计算机具有多任务处理能力，以便将测控任务分解成若干并行执行的多个任务，加快程序执行速度；在一定的周期时间对所有事件进行巡查扫描的同时，可以随时响应事件的中断请求。
3.计算机控制系统有哪几种典型形式？各有什么主要特点？（1）操作指导控制系统（OIS）优点：结构简单、控制灵活和安全。
缺点：由人工控制，速度受到限制，不能控制对象。
（2）直接数字控制系统(DDC) （属于计算机闭环控制系统）优点：实时性好、可靠性高和适应性强。
（3）监督控制系统（SCC）优点：生产过程始终处于最有工况。
（4）集散控制系统优点：分散控制、集中操作、分级管理、分而自治和综合协调。
（5）现场总线控制系统优点：与DOS相比降低了成本，提高了可靠性。
（6）PLC+上位系统优点：通过预先编制控制程序实现顺序控制，用PLC代替电器逻辑，提高了控制是现代灵活性、功能及可靠性。
第二章1、什么是工业控制计算机？它们有哪些特点？答：工业控制计算机是将PC机的CPU高速处理性能和良好的开放式的总线结构体系引入到控制领域，是工业自动化设备和信息产业基础设备的核心。
特点如下：可靠性高；实时性好；环境适应性强；模块化设计，完善的I/O通道；系统扩充性好；系统开放性好；控制软件包功能强。
2、为什么要制定计算机总线标准？采用总线结构有哪些优点？答: 从用户角度提出要求，为了实现兼容的目的，就要求各插件的几何尺寸相同，插头的插针数相同，插头上个插针的定义相同，以及控制插件工作的时序相同。
从工业控制机制造厂的角度出发：按总线标准生产插件，将使其产品的应用面更广，从而一个厂家不必生产工业控制机的全部插件，它只需生产本厂有专长的插件和OEM产品即可。
综上提出了对总线标准的要求。
优点：工业控制机采用了总线以后，不仅可以提高系统的效率和处理速度，简化工业控制机的系统结构，使系统易于扩充，而且大大简化系统硬件的设计过程，减轻了软件的设计和调试工作，缩短了软件研制周期，从而降低了系统的成本。
另一方面总线的模板化结构设计也为系统的维修提供了方便。
第三章2、计算机与模拟量输入接口交换信息有哪些种控制方式？它们各有什么优缺点？①程序查询方式：这种方法程序设计比较简单，可靠性高，但实时性差。
因CPU大量的时间都花在“查询”上，因此只能用在实时性要求不高或控制回路较少的系统中。
②延时采样方式：这种方式硬件设计简单，但信息传递比程序查询方式慢。
③中断方式：CPU与A/D是并行工作的，从而提高了系统的工作效率。
④DMA方式：不经过CPU的累加器中转，大大减少了数据传送的时间，使传输速率大大提高。
3、模拟量输入接口设计主要解决哪几个方面的问题？答：主要解决以下问题：数据输出线的连接方式；选通信号、启动转换及读出控制信号的连接方法；电源和地线的处理；与计算机信息传递的方式。
4、模拟量输入通道有哪几部分组成？答：模拟量输入通道一般由I/U变换，多路转换器、程控放大器、采样、保持器、A/D转换器、接口及控制逻辑等组成。
5、采样/保持器的作用是什么？是否所有的模拟量输入通道中都需要采样/保持器？为什么？答：计算机只能接收和处理时间离散的数码。
它可以代表某一物理量的数值大小，也可以代表字符的约定代码，这些都称为数字信号。
过程控制中的大量信号是模拟信号，因此，计算机要获得原始信息，则应对模拟信号进行采样与量化，即将其转化成数字信号。
7、隔离放大器分几种形式？各有什么特点？答：（1）变压器耦合隔离放大器：线性和稳定性好，隔离电压和共模抑制比高，应用电路简单，频带较宽；（2）光耦合隔离放大器：主要起到抗共模干扰和良好的安全保障作用。
8、一个8位A/D转换器，孔径时间为100μs,如果要求转换误差在A/D转换器的转换精度（0.4%）内，求允许转换的正弦波模拟信号的最大频率是多少？答：tA/D =100us,σ=0.4%，有公式σ=2πftA/D得：f=σ/(2πtA/D)=6.4Hz第四章1、滤波的作用是什么？数字滤波与硬件滤波相比有何特点？答：通过模拟量输入通道采集到生产过程的各种物理参数（如温度、压力、流量、料位和成分等）。
这原始数据中可能混杂了干扰噪声，需要进行数字滤波；也可能与实际物理量成非线性关系需要进行线性化处理。
为了能到真实有效的数据，有必要对采集的原始数据进行数字滤波和数据处理。
所谓数字滤波，就是在计算机中用某种计算方法对输入的信号进行数学处理，以便减少干扰在有用信号中的比重，提高信号的真实性。
这种滤波方法不需要增加硬设备，只需要根据预定的滤波算法编制相应的程序即可可达到信号滤波的目的。
2、常用的数字滤波方法有哪几种？分别使用于什么场合？怎样综合运用这几种滤波方法？答：常用的数字滤波方法有：限幅滤波法（即程序判断法），中位值滤波法，平均值滤波法和惯性滤波法。
平均值滤波法使用于周期性干扰，中位值滤波法和限幅滤波法适用于偶然的脉冲干扰，惯性滤波法适用于高频及低频的干扰信号，加权平均值滤波法适用于纯迟延较大的被控制对象。
如果同时采用几种滤波方法，一般先用中位值滤波法或限幅滤波法，然后再用平均值滤波法。
4、数字PID控制算法的位置式算式和增量式算式的本质是否一样，试分析两者的区别。
位置式PID数字控制器的输出是全量输出，是执行机构所应达到的位置，数字控制器的输出跟过去的状态有关，计算机的运算工作量大，需要对e(k)作累加，而且，计算机的故障有肯能使输出作大幅度的变化，这种情况在往往在生产实践中不允许的，而且有些场合可能造成严重的事故。
增量式PID数字控制器是位置式的一种改进。
该方法较为安全，在计算时不需要进行累加，仅需要最近几次误差的采样值。
5、数字PID控制为何采用积分分离，采用积分分离有时又会出现残差是何原因，怎样避免？答：系统中加积分校正以后，会产生积分饱和和过大的超调量，这对某些生产过程是绝对不允许的，引进积分分离算法，既保持了积分的作用，又减小了超调量，使得控制性能有了较大的改善。
积分分离算法要设置积分分离阀Eo,当│e(k)│≤│Eo│时，也即偏差值│e(k)│比较小时，采用PID控制，可保证系统的控制精度。
当│e(k)│>│Eo│,即偏差较大时采用PD控制，可使超调量大幅度降低。
6、数字PID控制为何采用抗积分饱和？怎样防止积分饱和？答：当控制量达到饱和后，闭环系统相当于被断开，积分器的输出可能达到非常大的数值。
当控制量进入饱和区后，只执行消弱积分项的累加，而不进行增大积分项的累加。
抗积分饱和算法的抗积分饱和依据是抗积分饱和算法系统最终的控制输出u(k)。
7、实际微分PID控制算法与理想微分PID控制算法相比有何优点？为什么？答：理想微分PID算法的微分作用仅局限于一个采样周期有一个大幅度的输出，在实际使用时会产出两方面的问题：一是控制输出可能超过执行机构或D/A 转换的上下限；二是执行机构的响应速度可能跟不上，无法在短时间内跟踪这种较大的微分输出。
这样在大的干扰作用情况下，一方面会是算法中的微分不能充分发挥作用，另一方面也会对执行机构产生一个大的冲击作用。
相反，不完全微分PID算法由于惯性滤波的存在，是微分作用可持续多个采样周期，有效的避免了上述问题的上述问题的产生，因而具有更好的控制性能。
8、数字PID控制算法的偏差微分和测量值微分的区别在何处？答：当软开关DV/PV切向DV位置时，则选用偏差微分方式；当软开关DV/PV切向PV位置式则选用测量微分方式。
9、数字PID控制器中输出保持和输出安全的物理含义分别是什么？两者的区别何在？输出保持：当软开关FH/NH切向NH位置时，现时刻的控制量u(k)等于前一时刻的控制量u(k-1)，也就是说，输出控制量保持不变。
当软开关FH/NH切向FH位置时，又恢复正常输出方式。
软开关FH/NH状态一般来自系统安全报警开关。
安全输出：当软开关FS/NS切向NS位置时，现时刻的控制量等于预置的安全输出量MS。
当软开关FS/NS切向FS位置时，又恢复正常输出方式。
软开关FS/NS 状态一般来自系统安全报警开关。
13、多变量控制系统解耦的条件是什么？答：系统的闭环传递矩阵Wb (s)为对角线矩阵。
14、模糊控制器由哪几部分组成？各有何作用？P128答：模糊控制系统的控制器是模糊控制器.输入量模糊化接口、数据库、规则库、推理机和输出解模糊接口5 个部分第五章1、干扰信号的来源可分为哪几种？工业控制计算机系统的外部干扰可以分为三类，即电源干扰、空间干扰、设备干扰。
内部干扰主要是分布电容、分布电感引起的耦合感应、电磁场辐射感应、长线传输的波反射、多点接地造成的电位差引起的干扰，寄生振荡引起的干扰，甚至元器件产生的噪声干扰。
2、干扰信号进入到计算机控制系统中的主要耦合方式有哪几种？各有何特点？答：可分为四类：静电耦合方式、电磁耦合方式、共阻抗耦合方式、电磁场辐射耦合方式。
⑴静电耦合方式：当两根导线平行的放置一定距离时，该两根导线之间的电容就构成了它们相互间的电容性耦合。
其作用机理是一根导线在另一根导线的静电场中时，必然受到该电场的影响。
⑵电磁耦合方式：在设备内部，线圈或变压器的漏磁就是一个很大的干扰源；在设备外部，当两根导线在较长的距离内敷设或架设时，将会产生电磁干扰。
⑶共阻抗耦合方式：当两个电路的电流经一个公阻抗时，一个电路在该阻抗上所产生的电压降会影响到另一个电路，该种耦合方式称为公共阻抗耦合方式。
⑷电磁场辐射耦合方式:电磁场辐射干扰是一种无规则的干扰，它极易通过电源而耦合到系统中。
另外，过长的信号输入线和输出线以及控制线具有天线效应，它们既能接收干扰波，又能辐射干扰波。
3、简述空间干扰的措施？答：主要采取的措施有：①空间隔离：使敏感设备或信号线远离干扰源（如大型动力设备及大变压器等）②屏蔽：对敏感电路加屏蔽盒或对信号加屏蔽层。
③电气布线：合理地选择信号线，并在实际施工中正确地敷设信号线来抑制干扰。
