Y2-160M1-2三相异步电动机电磁设计解读

Y2系列三相异步电动机产品特点及结构简介Y2系列三相异步电动机产品特点及结构简介（H63～355mm）Y2系列三相异步电动机是在Y系列电动机基础上更新设计的一般用途的低压三相笼型异步电动机基本系列。

新的基本系列分两种设计（分为两个独立的部分）。

第一种设计，即Y2系列（IP54）三相异步电动机，是国内是最为完整的低压笼型三相异步电动机系列。

该系列可以满足国内外一般用途的需要，机座范围为63～355mm，功率范围为0.12～315kW。

第二种设计，即Y2-E系列（IP54）三相异步电动机，是为适用于长期连续运行，负载率较高的使用场合，如风机、水泵类的配套需要，电动机具有较高效率和节能效果，机座范围为80～280mm，功率范围为0.55～90kW。

Y2系列（IP54）、Y2-E系列（IP54）以下统称“Y2系列”三相异步电动机。

该Y2系列异步电动机具有效率高、起动转矩大等特点。

电动机比Y系列提高了外壳防护等级为IP54；提高了绝缘等级为F级绝缘，温升作B级考核，降低了电动机的噪声，用负载噪声考核（原Y系列（IP44）电动机用空载噪声考核）。

电动机的结构设计合理，外形美观。

Y2系列三相异步电动机的冷却方式为IC411，安装尺寸及功率等级完全符合IEC标准和德国的DIN42673标准，与Y系列（IP44）电动机相同。

使用条件环境空气温度不超过40℃；海拔不超过1000m；工作方式为连续运行A1工作制；额定电压为380V；额定频率为50Hz；3kW以下为Υ联结，4kW及以上为△联结。

型号含义Y2系列三相异步电动机的机座号、功率及转速对应关系机座号同步转速/（r/min）3000 1500 1000 750 600额定功率/kW163 0.18 0.12 ———0.25 0.18 ———21 712 0.37 0.25 0.18 ——0.55 0.37 0.25 ——1 802 0.75 0.55 0.37 0.18 —1.1 0.75 0.55 0.25 —90S 1.5 1.1 0.75 0.37 —90L 2.2 1.5 1.1 0.55 —1100L2 3.02.21.50.75 —3.0 1.1 —112M 4.0 4.0 2.2 1.5 —1 132S2 5.55.53.0 2.2 —7.51 132M2 —7.54.03.0 —— 5.51 160M2 1111 7.54.0 —155.5 —160L 18.5 15 11 7.5 —180M 22 18.5 ———180L —22 15 11 —1 200L2 303018.515—37 22 —225S —37 —18.5 —225M 45 45 30 22 —250M 55 55 37 30 —280S 75 75 45 37 —280M 90 90 55 45 —315S 110 110 75 55 45 315M 132 132 90 75 551 315L2 160 160 110 90 75 200 200 132 110 901 355M2 250250160 132 110200 160 132355L 315 315 250 200 160注：1.表中机座号一栏的要S.M.L后面的数字1、2分别代表同一机座号和转速下不同的功率。

本科生毕业设计（论文）开题报告题目：三相异步电动机的设计及优化（Y160M2-2 15kw）学院：信息工程学院系电气与自动化工程系专业：电机电器班级：电机电器06级1班学号：6101106047姓名：丁康峰指导教师：肖倩华填表日期：2010 年 4 月 5 日一、选题的依据及意义在自然界各种能源中，电能具有大规模集中生产、远距离经济传输、智能化自动控制的突出特点，它不但成为人类生产和活动的主要能源，而且对近代人类文明的产生和发展起到了重要的推动作用。

与此相呼应，作为电能生产、传输、使用和电能特性变化的核心装备，电机在现代社会所有行业和部门中也占据着越来越重要的地位。

纵观电机的发展，其应用范围不断扩大，使用要求不断提高，结构类型不断增多，理论研究也不断深入。

特别是近30年来，随着电力电子技术和计算机技术的进步，尤其是超导技术的重大突破和新原理；新结构；新材料；新工艺；新方法的不断推动，电机发展更是呈现出勃勃生机，其前景是不可限量的。

在现代社会中，电能是现代社会最主要的能源之一。

在电能的生产、输送和使用等方面，电机起着重要的作用。

电机主要包括发电机、变压器和电动机等类型。

发电机是将其他形式的能源转换成电能的机械设备，它由水轮机、汽轮机、柴油机或其他动力机械驱动，将水流，气流，燃料燃烧或原子核裂变产生的能量转化为机械能传给发电机，再由发电机转换为电能。

发电机在工农业生产，国防，科技及日常生活中有广泛的用途。

电动机将电能转换成为机械能，用来驱动各种用途的生产机械。

机械制造工业、冶金工业、煤炭工业、石油工业、轻纺工业、化学工业及其他各种矿企业中，广泛地应用各种电动机。

例如，在交通运输中，铁道机车和城市电车是由牵引电机拖动的；在航运和航空中，使用船舶电机和航空电机；在农业生产方面，电力排灌设备、打谷机、榨油机等都是由电动机带动的；在国防、文教、医疗及日常生活中，也广泛应用各种小功率电机和微型电机。

大家应该都知道，电动机的转动是靠电能，电能在日常生活中的作用。

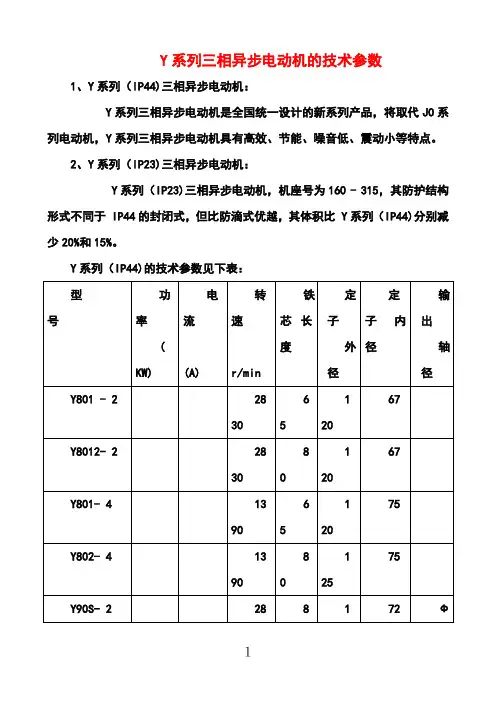

丫系列三相异步电动机的技术参数1、丫系列（ IP44 ）三相异步电动机：丫系列三相异步电动机是全国统一设计的新系列产品，将取代J0系列电动机，丫系列三相异步电动机具有高效、节能、噪音低、震动小等特点。

2、丫系列（ IP23 ）三相异步电动机：丫系列（ IP23 ）三相异步电动机，机座号为 160 - 315 ，其防护结构形式不同于IP44 的封闭式，但比防滴式优越，其体积比丫系列（IP44 ）分别减少 20% 和 15% 。

丫系列（ IP44 ）的技术参数见下表：型号功率电流转速铁芯定子定子输出(KW)(A)r/min长度外径径轴径Y801 - 20.75 1.828306512067丫 8012-2 1.1 2.528308012067丫 801-40.55 1.513906512075Y802-40.75 2.013908012575丫 90S-2 1.5 3.428408013072①24Y90S-4 1.1 2.814009013080Y90L- 4 1.5 3.7140012013080 Y90S-60.75 2.391010013086 Y90L-6 1.1 3.291012513086丫 100L-2 3.0 6.4287010015594 Y100L1-4 2.2 5.0143010515598Y100L2-4 3.0 6.8143013515598①28型号功率电流转速铁芯定子定子输出(KW)(A)r/min长度外径径轴径Y100L-6 1.5 4.0940100155160Y112M-2 4.08.2289010517598Y112M-4 4.08.81440135175110Y112M-6 2.2 5.6940110175120Y132S1-2 5.5112900105210116Y132S2-27.5152900125210116Y132S-4 5.5121440115210136①38 Y132M-47.5151440160210136①38 Y132S-6 3.07.2960110210148Y132M1-6 4.09.4960140210148Y132M2-6 5.513960*********Y132S-8 2.2 5.8710110210148Y132M-8 3.07.7710180210148Y160M1-21122710125260150①42Y160M2-215292930155260150①42 Y160L-218.5362930155260150①42 Y160M-411231460195260170①42 Y160L-415301460195260170①42 Y160M-67.517970145260180①42Y160L-61125970195260180①42型号功率电流转速铁芯定子定子输出(KW)(A)r/min长度外径径轴径Y160M1-8 4.09.9720110260180Y160M2-8 5.513720145260180Y160L-87.518720195260180Y180M-222422940175260160①48 Y180M-418.5361470190290187①48 Y180L-422431470220290187①48 Y180L-61531970200290205Y180L-81125730200290205Y200L1-230572950180327182①55 Y200L2-237702950210327182①55 Y200L-430571470230327210①55 Y200L1-618.538970195327230Y200L2-62245970220327230Y200L-81534730195327230Y225M-245842970210368210Y225S-437701480200368245①60 Y225M-445841480235368245①60Y225M-63060980210368245①60Y225S-818.541730170368260①60 Y225M-82248740210368260①60型号功率电流转速铁芯定子定子输出(KW)(A)r/min长度外径径轴径Y250M-2551032970195400225①60 Y250M-4551031480140400260Y250M-63772980225400285Y250M-83063740225400285Y280S-2751402970225445255Y280M-2901672970260445255Y280S-4751401480240445300Y280M-4901641480325445300Y280S-64585980215445325Y280M-655104980260445325①75 Y280S-83778740215445325Y280M-84593740260445325 Y 315S-21102002980290520300 Y 315M1-21322372980340520300 Y 315M2-21602862980380520300 Y 315S-41102011480300520300 Y 315M1-41322411490350520350Y 315M2-41602911490400520350Y 315S-6751411490300520350Y 315M1-690168990350520375型号功率电流转速铁芯定子定子输出(KW)(A)r/min长度外径径轴径Y 315M 2-6110204990400520375Y 315M 3-6132245990455520375Y 315S-855111740300520375Y 315M1-875150740350520390Y 315M 2-890179740400520390Y 315M 3-8110219740455520390Y 315S-104599590300520390Y 315M1-1055120590400520390Y 315M3-1075161590455520390Y系列（ IP23 ）的技术参数见下表：型号功率电流转速铁芯定子定子输出(KW)(A)r/min长度外径径轴径Y160M-215292910100290160Y160L 1-218.5362910125290160Y160L2-222422910135290160Y160M-411231460100290187Y160L1-415301460130290187Y160L2-418.5371460150290187型号功率电流转速铁芯定子定子输出(KW)(A)r/min长度外径径轴径Y160M-67.51796095290205Y160L-61125960125290205Y160M-8 5.51472095290205Y160L-87.518720125290205Y180M-230572940135327182Y180L-272702940160327182Y180M-422431460135327210Y180L-430581460175327210Y180M-61532970125327230Y180L-618.538970155327230 Y180M-81126720125327230 Y180L-81534720155327230 Y200M-245842940155368210 Y200L-2551032950185368210 Y200M-437711470155368245Y200L-445861470185368245Y200M-62244970135368260Y200L-63059980165368260Y200M-818.541730135368260Y200L-82248740165368260型号功率电流转速铁芯定子定子输出(KW)(A)r/min长度外径径轴径Y225M-2751402960185400225Y225M-4551041470185400260Y225M-63771980175400285Y225M-83063740175400285Y250S-2901672960170445225Y250M-21102012960195445225Y250S-4751411470185445300①75 Y250M-4901681470215445300Y250S-64587980165445325 Y250M-655106980195445325 Y250S-83778740165445325 Y250M-84594740195445325 Y280S-41102051480200493330 Y280M-41322451480240493330Y280S-675143980185493360Y280M-690169980240493360Y280S-855115740185493360Y280M-875154740240493360Y 315M-6280①95二?一二年二月十四日。

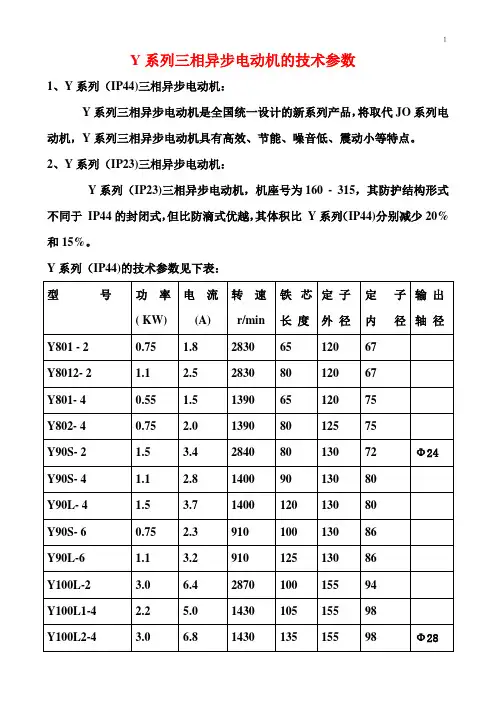

Y系列三相异步电动机的技术参数1、Y系列（IP44)三相异步电动机：Y系列三相异步电动机是全国统一设计的新系列产品，将取代JO系列电动机，Y系列三相异步电动机具有高效、节能、噪音低、震动小等特点。

2、Y系列（IP23)三相异步电动机：Y系列（IP23)三相异步电动机，机座号为160 - 315，其防护结构形式不同于IP44的封闭式，但比防滴式优越，其体积比Y系列（IP44)分别减少20%和15%。

Y系列（IP44)的技术参数见下表：型号功率( KW) 电流(A)转速r/min铁芯长度定子外径定子内径输出轴径Y801 - 2 0.75 1.8 2830 65 120 67Y8012- 2 1.1 2.5 2830 80 120 67Y801- 4 0.55 1.5 1390 65 120 75Y802- 4 0.75 2.0 1390 80 125 75Y90S- 2 1.5 3.4 2840 80 130 72 Ф24 Y90S- 4 1.1 2.8 1400 90 130 80Y90L- 4 1.5 3.7 1400 120 130 80Y90S- 6 0.75 2.3 910 100 130 86Y90L-6 1.1 3.2 910 125 130 86Y100L-2 3.0 6.4 2870 100 155 94Y100L1-4 2.2 5.0 1430 105 155 98( KW) (A) r/min 长度外径内径轴径Y100L-6 1.5 4.0 940 100 155 160Y112M-2 4.0 8.2 2890 105 175 98Y112M-4 4.0 8.8 1440 135 175 110Y112M-6 2.2 5.6 940 110 175 120Y132S1-2 5.5 11 2900 105 210 116Y132S2-2 7.5 15 2900 125 210 116Y132S-4 5.5 12 1440 115 210 136 Ф38 Y132M-4 7.5 15 1440 160 210 136 Ф38 Y132S-6 3.0 7.2 960 110 210 148Y132M1-6 4.0 9.4 960 140 210 148Y132M2-6 5.5 13 960 180 210 148Y132S-8 2.2 5.8 710 110 210 148Y132M-8 3.0 7.7 710 180 210 148Y160M1-2 11 22 710 125 260 150 Ф42 Y160M2-2 15 29 2930 155 260 150 Ф42 Y160L-2 18.5 36 2930 155 260 150 Ф42 Y160M-4 11 23 1460 195 260 170 Ф42 Y160L-4 15 30 1460 195 260 170 Ф42 Y160M-6 7.5 17 970 145 260 180 Ф42 Y160L-6 11 25 970 195 260 180 Ф42( KW) (A) r/min 长度外径内径轴径Y160M1-8 4.0 9.9 720 110 260 180Y160M2-8 5.5 13 720 145 260 180Y160L-8 7.5 18 720 195 260 180Y180M-2 22 42 2940 175 260 160 Ф48 Y180M-4 18.5 36 1470 190 290 187 Ф48 Y180L-4 22 43 1470 220 290 187 Ф48 Y180L-6 15 31 970 200 290 205Y180L-8 11 25 730 200 290 205Y200L1-2 30 57 2950 180 327 182 Ф55 Y200L2-2 37 70 2950 210 327 182 Ф55 Y200L-4 30 57 1470 230 327 210 Ф55 Y200L1-6 18.5 38 970 195 327 230Y200L2-6 22 45 970 220 327 230Y200L-8 15 34 730 195 327 230Y225M-2 45 84 2970 210 368 210Y225S-4 37 70 1480 200 368 245 Ф60 Y225M-4 45 84 1480 235 368 245 Ф60 Y225M-6 30 60 980 210 368 245 Ф60 Y225S-8 18.5 41 730 170 368 260 Ф60 Y225M-8 22 48 740 210 368 260 Ф60( KW) (A) r/min 长度外径内径轴径Y250M-2 55 103 2970 195 400 225 Ф60 Y250M-4 55 103 1480 140 400 260Y250M-6 37 72 980 225 400 285Y250M-8 30 63 740 225 400 285Y280S-2 75 140 2970 225 445 255Y280M-2 90 167 2970 260 445 255Y280S-4 75 140 1480 240 445 300Y280M-4 90 164 1480 325 445 300Y280S-6 45 85 980 215 445 325Y280M-6 55 104 980 260 445 325 Ф75 Y280S-8 37 78 740 215 445 325Y280M-8 45 93 740 260 445 325Y315S-2 110 200 2980 290 520 300Y315M1-2 132 237 2980 340 520 300Y315M2-2 160 286 2980 380 520 300Y315S-4 110 201 1480 300 520 300Y315M1-4 132 241 1490 350 520 350Y315M2-4 160 291 1490 400 520 350Y315S-6 75 141 1490 300 520 350Y315M1-6 90 168 990 350 520 375( KW) (A) r/min 长度外径内径轴径Y315M2-6 110 204 990 400 520 375Y315M3-6 132 245 990 455 520 375Y315S-8 55 111 740 300 520 375Y315M1-8 75 150 740 350 520 390Y315M2-8 90 179 740 400 520 390Y315M3-8 110 219 740 455 520 390Y315S-10 45 99 590 300 520 390Y315M1-10 55 120 590 400 520 390Y315M3-10 75 161 590 455 520 390Y系列（IP23)的技术参数见下表：型号功率( KW) 电流(A)转速r/min铁芯长度定子外径定子内径输出轴径Y160M-2 15 29 2910 100 290 160 Y160L1-2 18.5 36 2910 125 290 160 Y160L2-2 22 42 2910 135 290 160 Y160M-4 11 23 1460 100 290 187 Y160L1-4 15 30 1460 130 290 187 Y160L2-4 18.5 37 1460 150 290 187( KW) (A) r/min 长度外径内径轴径Y160M-6 7.5 17 960 95 290 205Y160L-6 11 25 960 125 290 205Y160M-8 5.5 14 720 95 290 205Y160L-8 7.5 18 720 125 290 205Y180M-2 30 57 2940 135 327 182Y180L-2 72 70 2940 160 327 182Y180M-4 22 43 1460 135 327 210Y180L-4 30 58 1460 175 327 210Y180M-6 15 32 970 125 327 230Y180L-6 18.5 38 970 155 327 230Y180M-8 11 26 720 125 327 230Y180L-8 15 34 720 155 327 230Y200M-2 45 84 2940 155 368 210Y200L-2 55 103 2950 185 368 210Y200M-4 37 71 1470 155 368 245Y200L-4 45 86 1470 185 368 245Y200M-6 22 44 970 135 368 260Y200L-6 30 59 980 165 368 260Y200M-8 18.5 41 730 135 368 260Y200L-8 22 48 740 165 368 260( KW) (A) r/min 长度外径内径轴径Y225M-2 75 140 2960 185 400 225Y225M-4 55 104 1470 185 400 260Y225M-6 37 71 980 175 400 285Y225M-8 30 63 740 175 400 285Y250S-2 90 167 2960 170 445 225Y250M-2 110 201 2960 195 445 225Y250S-4 75 141 1470 185 445 300 Ф75 Y250M-4 90 168 1470 215 445 300Y250S-6 45 87 980 165 445 325Y250M-6 55 106 980 195 445 325Y250S-8 37 78 740 165 445 325Y250M-8 45 94 740 195 445 325Y280S-4 110 205 1480 200 493 330Y280M-4 132 245 1480 240 493 330Y280S-6 75 143 980 185 493 360Y280M-6 90 169 980 240 493 360Y280S-8 55 115 740 185 493 360Y280M-8 75 154 740 240 493 360Y315M-6 280 Ф95二〇一二年二月十四日。

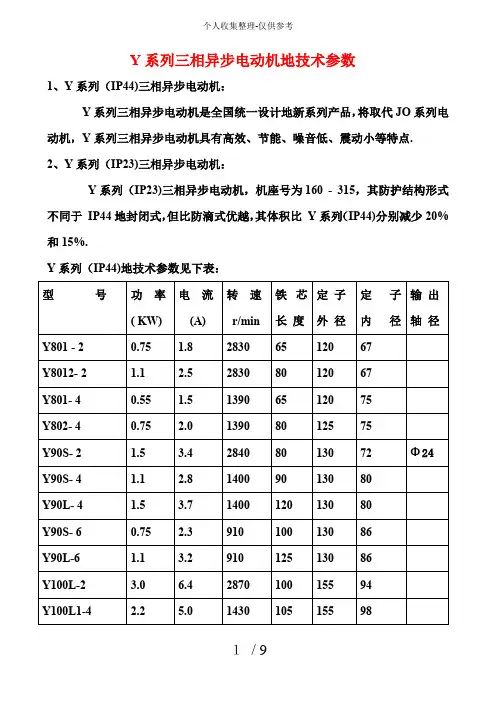

Y系列三相异步电动机地技术参数1、Y系列（IP44)三相异步电动机：Y系列三相异步电动机是全国统一设计地新系列产品，将取代JO系列电动机，Y系列三相异步电动机具有高效、节能、噪音低、震动小等特点.b5E2R。

2、Y系列（IP23)三相异步电动机：Y系列（IP23)三相异步电动机，机座号为160 - 315，其防护结构形式不同于IP44地封闭式，但比防滴式优越，其体积比Y系列（IP44)分别减少20%和15%.p1Ean。

Y系列（IP44)地技术参数见下表：型号功率( KW) 电流(A)转速r/min铁芯长度定子外径定子内径输出轴径Y801 - 2 0.75 1.8 2830 65 120 67Y8012- 2 1.1 2.5 2830 80 120 67Y801- 4 0.55 1.5 1390 65 120 75Y802- 4 0.75 2.0 1390 80 125 75Y90S- 2 1.5 3.4 2840 80 130 72 Ф24 Y90S- 4 1.1 2.8 1400 90 130 80Y90L- 4 1.5 3.7 1400 120 130 80Y90S- 6 0.75 2.3 910 100 130 86Y90L-6 1.1 3.2 910 125 130 86Y100L-2 3.0 6.4 2870 100 155 94Y100L1-4 2.2 5.0 1430 105 155 98Y100L2-4 3.0 6.8 1430 135 155 98 Ф28型号功率( KW) 电流(A)转速r/min铁芯长度定子外径定子内径输出轴径Y100L-6 1.5 4.0 940 100 155 160Y112M-2 4.0 8.2 2890 105 175 98Y112M-4 4.0 8.8 1440 135 175 110Y112M-6 2.2 5.6 940 110 175 120Y132S1-2 5.5 11 2900 105 210 116Y132S2-2 7.5 15 2900 125 210 116Y132S-4 5.5 12 1440 115 210 136 Ф38 Y132M-4 7.5 15 1440 160 210 136 Ф38 Y132S-6 3.0 7.2 960 110 210 148Y132M1-6 4.0 9.4 960 140 210 148Y132M2-6 5.5 13 960 180 210 148Y132S-8 2.2 5.8 710 110 210 148Y132M-8 3.0 7.7 710 180 210 148Y160M1-2 11 22 710 125 260 150 Ф42 Y160M2-2 15 29 2930 155 260 150 Ф42 Y160L-2 18.5 36 2930 155 260 150 Ф42 Y160M-4 11 23 1460 195 260 170 Ф42 Y160L-4 15 30 1460 195 260 170 Ф42 Y160M-6 7.5 17 970 145 260 180 Ф42Y160L-6 11 25 970 195 260 180 Ф42型号功率( KW) 电流(A)转速r/min铁芯长度定子外径定子内径输出轴径Y160M1-8 4.0 9.9 720 110 260 180Y160M2-8 5.5 13 720 145 260 180Y160L-8 7.5 18 720 195 260 180Y180M-2 22 42 2940 175 260 160 Ф48 Y180M-4 18.5 36 1470 190 290 187 Ф48 Y180L-4 22 43 1470 220 290 187 Ф48 Y180L-6 15 31 970 200 290 205Y180L-8 11 25 730 200 290 205Y200L1-2 30 57 2950 180 327 182 Ф55 Y200L2-2 37 70 2950 210 327 182 Ф55 Y200L-4 30 57 1470 230 327 210 Ф55 Y200L1-6 18.5 38 970 195 327 230Y200L2-6 22 45 970 220 327 230Y200L-8 15 34 730 195 327 230Y225M-2 45 84 2970 210 368 210Y225S-4 37 70 1480 200 368 245 Ф60 Y225M-4 45 84 1480 235 368 245 Ф60 Y225M-6 30 60 980 210 368 245 Ф60Y225S-8 18.5 41 730 170 368 260 Ф60 Y225M-8 22 48 740 210 368 260 Ф60型号功率( KW) 电流(A)转速r/min铁芯长度定子外径定子内径输出轴径Y250M-2 55 103 2970 195 400 225 Ф60 Y250M-4 55 103 1480 140 400 260Y250M-6 37 72 980 225 400 285Y250M-8 30 63 740 225 400 285Y280S-2 75 140 2970 225 445 255Y280M-2 90 167 2970 260 445 255Y280S-4 75 140 1480 240 445 300Y280M-4 90 164 1480 325 445 300Y280S-6 45 85 980 215 445 325Y280M-6 55 104 980 260 445 325 Ф75 Y280S-8 37 78 740 215 445 325Y280M-8 45 93 740 260 445 325Y315S-2 110 200 2980 290 520 300Y315M1-2 132 237 2980 340 520 300Y315M2-2 160 286 2980 380 520 300Y315S-4 110 201 1480 300 520 300Y315M1-4 132 241 1490 350 520 350Y315M2-4 160 291 1490 400 520 350 Y315S-6 75 141 1490 300 520 350 Y315M1-6 90 168 990 350 520 375型号功率( KW) 电流(A)转速r/min铁芯长度定子外径定子内径输出轴径Y315M2-6 110 204 990 400 520 375 Y315M3-6 132 245 990 455 520 375 Y315S-8 55 111 740 300 520 375 Y315M1-8 75 150 740 350 520 390 Y315M2-8 90 179 740 400 520 390 Y315M3-8 110 219 740 455 520 390 Y315S-10 45 99 590 300 520 390 Y315M1-10 55 120 590 400 520 390 Y315M3-10 75 161 590 455 520 390Y系列（IP23)地技术参数见下表：型号功率( KW) 电流(A)转速r/min铁芯长度定子外径定子内径输出轴径Y160M-2 15 29 2910 100 290 160 Y160L1-2 18.5 36 2910 125 290 160Y160L2-2 22 42 2910 135 290 160 Y160M-4 11 23 1460 100 290 187 Y160L1-4 15 30 1460 130 290 187 Y160L2-4 18.5 37 1460 150 290 187型号功率( KW) 电流(A)转速r/min铁芯长度定子外径定子内径输出轴径Y160M-6 7.5 17 960 95 290 205 Y160L-6 11 25 960 125 290 205 Y160M-8 5.5 14 720 95 290 205 Y160L-8 7.5 18 720 125 290 205 Y180M-2 30 57 2940 135 327 182 Y180L-2 72 70 2940 160 327 182 Y180M-4 22 43 1460 135 327 210 Y180L-4 30 58 1460 175 327 210 Y180M-6 15 32 970 125 327 230 Y180L-6 18.5 38 970 155 327 230 Y180M-8 11 26 720 125 327 230 Y180L-8 15 34 720 155 327 230 Y200M-2 45 84 2940 155 368 210 Y200L-2 55 103 2950 185 368 210 Y200M-4 37 71 1470 155 368 245Y200L-4 45 86 1470 185 368 245 Y200M-6 22 44 970 135 368 260 Y200L-6 30 59 980 165 368 260 Y200M-8 18.5 41 730 135 368 260 Y200L-8 22 48 740 165 368 260型号功率( KW) 电流(A)转速r/min铁芯长度定子外径定子内径输出轴径Y225M-2 75 140 2960 185 400 225Y225M-4 55 104 1470 185 400 260Y225M-6 37 71 980 175 400 285Y225M-8 30 63 740 175 400 285Y250S-2 90 167 2960 170 445 225Y250M-2 110 201 2960 195 445 225Y250S-4 75 141 1470 185 445 300 Ф75 Y250M-4 90 168 1470 215 445 300Y250S-6 45 87 980 165 445 325Y250M-6 55 106 980 195 445 325Y250S-8 37 78 740 165 445 325Y250M-8 45 94 740 195 445 325Y280S-4 110 205 1480 200 493 330Y280M-4 132 245 1480 240 493 330Y280S-6 75 143 980 185 493 360Y280M-6 90 169 980 240 493 360Y280S-8 55 115 740 185 493 360Y280M-8 75 154 740 240 493 360Y315M-6 280 Ф95二〇一二年二月十四日版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有This article includes some parts, including text, pictures, and design. Copyright is personal ownership.DXDiT。

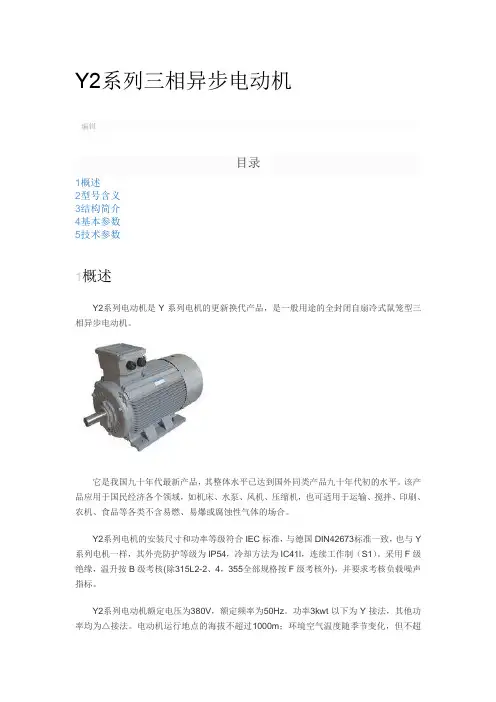

Y2系列三相异步电动机编辑目录1概述2型号含义3结构简介4基本参数5技术参数1概述Y2系列电动机是Y系列电机的更新换代产品，是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。

它是我国九十年代最新产品，其整体水平已达到国外同类产品九十年代初的水平。

该产品应用于国民经济各个领域，如机床、水泵、风机、压缩机，也可适用于运输、搅拌、印刷、农机、食品等各类不含易燃、易爆或腐蚀性气体的场合。

Y2系列电机的安装尺寸和功率等级符合IEC标准，与德国DIN42673标准一致，也与Y 系列电机一样，其外壳防护等级为IP54，冷却方法为IC41l，连续工作制（S1）。

采用F级绝缘，温升按B级考核(除315L2-2、4，355全部规格按F级考核外)，并要求考核负载噪声指标。

Y2系列电动机额定电压为380V，额定频率为50Hz。

功率3kwt以下为Y接法，其他功率均为△接法。

电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90%；同时该月月平均最低温度不高于25℃。

2型号含义Y2系列电动机有两种设计，一种是适用于一般机械配套和出口需要，在轻载时有较高效率，在实际运行中有较佳节能效果，且具有较高堵转转矩，此设计称为Y2-Y系列。

中心高63～355mm，功率从0.12~315kW。

电动机符合JB/T8680.1-1998 Y2系列(1P54)三相异步电动机（机座号63～355）技术条件。

型号含义：如Y2-200L1-2Y：“Y2”表示异步电动机第二次改型设计，“200”表示中心高，“L”表示机座长短号，“1”表示铁心长度序号，“2”表示极数，“Y”表示第一种设计（可省略）。

第2种设计是满载时有较高效率，更适用于长期运行和负载率较高的使用场合，如水泵、风机配套，此设计称为Y2-E系列，中心高80～280mm，功率从0.55～90kW。

电动机符合JB/T8680.2-1998 Y2系列(1P54)三相异步电动机（机座号80～280）技术条件。

三相异步电动机详解1、三相异步电动机的工作原理1.1三相异步电动机转差率及公式电动机旋转磁场转速n1与转子实际转速n之差（n1-n）称为旋转差，转速差与同步转速之比的百分比叫做转差率，用符号S表示。

转差率计算公式为：S=（n1-n）/n1×100%。

转差率是异步电动机的一个重要参数，习惯上用转差率的大小来说明电动机的运行速度。

电动机空载时转差率很小，即转子的转速接近同步转速。

随着负载的增加，转差率也增大。

就是说，转子的转差速随负载而变。

三相异步电动机的额定负载运行时，其转差率很小，约为2%~6%。

1.2 通电后三相异步电动机的运行工作原理如下示意图所示的三相异步电动机工作原理，当电机定子绕组接通三相电源后，绕组中便有三相交流电流通过，并在空间产生一个旋转磁场。

设旋转磁场按顺时针方向旋转，则静止的转子同旋转磁场之间就有了相对运动，转子导体因切割磁力线二产生感应电动势。

由于转子导体构成闭合回路。

因此在这电动势的作用下，转子导体内就有感应电流产生，此电流又与旋转磁场相互作用而产生电磁力，这样异步电动机的工作原理转子就顺着旋转磁场的旋转方向转动起来。

为什么叫异步电动机：上述工作原理中转子的速度总是小于同步转速，否则，转子导体与磁场之间无相对运动，也就无感应电流产生，转子也转不起来。

正因为如此，我们才把这种交流电动机叫做异步电动机。

又因为这种电动机的转子电流时由电磁感应产生的，所以又把它叫做感应电动机。

1.3 三相异步电动机的工作原理（如何产生旋转磁场并转动）三相异步电动机的工作原理是根据电磁感应原理而工作的，当定子绕组通过三相对称交流电，则在定子与转子间产生旋转磁场，该旋转磁场切割转子绕组，在转子回路中产生感应电动势和电流，转子导体的电流在旋转磁场的作用下，受到力的作用而使转子旋转。

下面，我们分析旋转磁场的产生，电动机的旋转、转差率及转向。

（1）旋转磁场产生原理三相异步电动机的定子铁芯中放置三相结构完全相同的绕组U、V、W，各相绕组在空间上互差120°电角度，如下图所示，向这三相绕组通入对称的三相交流电，如图（b）（c）所示。

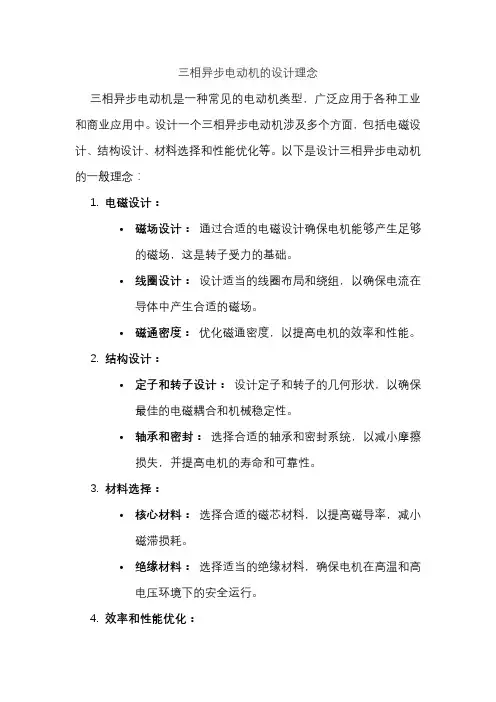

三相异步电动机的设计理念
三相异步电动机是一种常见的电动机类型，广泛应用于各种工业和商业应用中。

设计一个三相异步电动机涉及多个方面，包括电磁设计、结构设计、材料选择和性能优化等。

以下是设计三相异步电动机的一般理念：
1.电磁设计：
•磁场设计：通过合适的电磁设计确保电机能够产生足够的磁场，这是转子受力的基础。

•线圈设计：设计适当的线圈布局和绕组，以确保电流在导体中产生合适的磁场。

•磁通密度：优化磁通密度，以提高电机的效率和性能。

2.结构设计：
•定子和转子设计：设计定子和转子的几何形状，以确保最佳的电磁耦合和机械稳定性。

•轴承和密封：选择合适的轴承和密封系统，以减小摩擦损失，并提高电机的寿命和可靠性。

3.材料选择：
•核心材料：选择合适的磁芯材料，以提高磁导率，减小磁滞损耗。

•绝缘材料：选择适当的绝缘材料，确保电机在高温和高电压环境下的安全运行。

4.效率和性能优化：
•损耗降低：通过减小铜损耗和铁损耗来提高电机的效率。

•启动和运行性能：优化启动和运行过程，确保电机在各种工作条件下都能稳定运行。

5.控制系统设计：
•电机控制：设计适当的控制系统，如矢量控制或直接转矩控制，以提高电机的动态性能和响应速度。

6.温度管理：
•散热设计：确保电机在运行时能够有效散热，防止过热对电机性能和寿命的影响。

7.遵循标准和规范：
•符合标准：确保设计符合国际和行业标准，以确保产品的安全性和可靠性。

在整个设计过程中，工程师需要考虑电机的特定应用需求，如负载类型、工作环境和功率要求，以确保最终设计能够满足实际应用的要求。

目录摘要 (I)Abstract (II)第一章绪论........................................................ - 4 -1.1 工程背景...................................................... - 4 -1.2 该课题设计的主要内容.......................................... - 4 - 第二章三相异步电动机................................................ - 6 -2.1 三相异步电动机结构............................................ - 6 -2.1.1 异步电动机的定子结构..................................... - 7 -2.1.2 异步电动机的转子结构..................................... - 8 -2.1.3 三相异步电动机接线图..................................... - 8 -2.2 三相异步电动机工作原理........................................ - 9 -2.3 三相异步电动机的机械特性和工作特性........................... - 12 - 第三章三相异步电机电磁设计......................................... - 14 -3.1 主要尺寸和空气隙的确定....................................... - 14 -3.2 定子绕组与铁芯设计........................................... - 14 -3.2.1 定子绕组型式和节距的选择................................ - 15 -3.2.2 定子冲片的设计.......................................... - 16 -3.3 额定数据及主要尺寸........................................... - 17 -3.4 磁路计算..................................................... - 19 -3.5 性能计算..................................................... - 22 -3.5.1 工作性能计算............................................ - 22 -3.5.2 起动性能计算............................................ - 26 - 第四章电机转动轴的工艺分析......................................... - 28 -4.1 转动轴的加工工艺分析......................................... - 28 -4.2 选择设备和加工工序........................................... - 30 -4.3 成品的最后工序............................................... - 31 - 小结与致谢........................................................... - 32 - 参考文献............................................................. - 33 -附录............................................................... - 34 - 附录A：电动机电磁设计源程序...................................... - 34 - 附录B：定转子冲片图.............................................. - 44 -Y2-160M1-2 三相异步电动机电磁设计摘要：由于本设计书是针对三相异步电动机电磁系统进行的设计研究和工艺分析，先简单的了解电机行业的发展状况再查阅一些三相异步电动机的相关文献，然后通过阅读关于三相电动机的相关论文，了解到三相异步电动机的一些相关领域知识，同时针对性的了解Y2系列三相异步电动机，及其设计特点，参考具体文献进行电磁设计，深入具体研究Y2-160M1-2型号三相异步电动机，对其工艺优缺点进行具体分析。

Y2系列三相异步电动机引言Y2系列三相异步电动机是一种常见的工业用电动机，广泛应用于机械设备、冶金、化工、石油、矿山等领域。

它具有结构简单、可靠性高、使用寿命长等优点，是现代工业生产中不可缺少的重要设备之一。

本文将介绍Y2系列三相异步电动机的基本原理、主要性能指标以及常见的应用领域。

基本原理Y2系列三相异步电动机的基本原理是利用三相交流电产生的旋转磁场，通过电磁感应作用使转子绕着旋转磁场旋转。

它由定子和转子两部分组成，其中定子是由三组互相平移120度的线圈构成，而转子则是由导体棒构成。

当三相交流电通过定子线圈时，产生了一个旋转磁场。

转子中的导体棒在旋转磁场的作用下，受到感应电动势的影响，形成感应电流，从而产生旋转力矩使转子转动。

主要性能指标额定功率Y2系列三相异步电动机的额定功率是指在额定工况下，电动机可以输出的连续功率。

通常以千瓦（kW）为单位。

额定电压和额定电流额定电压是指电动机工作时的标称电压，额定电流是在额定电压下电动机的额定工作电流。

频率电动机的额定工作频率，通常为50Hz或60Hz。

转速和极数Y2系列三相异步电动机的转速通常以每分钟转数（rpm）为单位表示，常见的转速有1500rpm、3000rpm等。

极数决定了电动机的转速，一般有2极、4极、6极等不同极数。

绝缘等级绝缘等级是指电动机的绝缘能力，常见的绝缘等级有B、F、H等。

保护等级保护等级是指电动机的外壳的防护能力，常见的保护等级有IP55、IP65等。

应用领域Y2系列三相异步电动机广泛应用于各个领域，以下是一些常见的应用领域：•机械设备：Y2系列电动机可驱动各类机械设备，如水泵、风扇、压缩机等。

•冶金行业：在冶金行业中，Y2系列电动机常用于冶炼炉、轧钢机等设备。

•化工行业：Y2系列电动机可用于化工行业中的搅拌器、泵等设备。

•石油行业：在石油行业，Y2系列电动机可用于石油钻机等设备。

•矿山行业：在矿山行业，Y2系列电动机可用于各类矿石粉碎机、输送机等设备。

电动机简介Y2系列三相异步电动机是一种常见的电力设备，广泛应用于工业生产和生活领域。

本文将介绍Y2系列三相异步电动机的基本结构和工作原理，以及YD系列变极多速三相异步电动机的特点和应用。

Y2系列三相异步电动机1.基本结构Y2系列三相异步电动机由定子和转子两部分组成。

定子的主要组成部分是定子铁心、定子绕组和端盖。

转子的主要组成部分是转子铁心、转子绕组和轴。

2.工作原理Y2系列三相异步电动机的工作原理是利用三相交流电源的旋转磁场与转子中的导体产生的感应电动势相互作用，从而使转子转动。

定子绕组排列成星型或三角形，并通过外部电源供电，产生一个旋转的磁场。

转子中的导体感应到磁场后，会产生感应电动势，并产生反向的磁场，与定子磁场相互作用，从而产生转矩，使转子旋转。

YD系列变极多速三相异步电动机1.特点YD系列变极多速三相异步电动机是在Y2系列三相异步电动机的基础上进行改进和升级的产品。

它具有以下特点：•多档调速：YD系列电动机采用变极方式实现多档调速，可以根据需要调整电机的转速。

这使得YD系列电动机具有更高的适应性和灵活性。

•高效节能：YD系列电动机采用高效能设计，能够实现更高的功率密度和更低的功耗。

同时，它还具有较好的负载启动性能和耐高温能力，提高了电动机的使用寿命。

2.应用YD系列变极多速三相异步电动机适用于需要调速的电力设备和工业生产线。

例如，它可以应用于压缩机、风机、水泵等设备中，可以根据需求调整转速，实现最佳的工作效果。

总结Y2系列三相异步电动机和YD系列变极多速三相异步电动机是常见的电力设备，具有广泛的应用领域。

Y2系列电动机通过旋转磁场和感应电动势的相互作用，实现电动机的转动。

YD系列电动机在Y2系列电动机的基础上进行了改进和升级，具有多档调速和高效节能的特点，适用于需要调速的电力设备和工业生产线。

无论是Y2系列还是YD系列电动机，在合适的环境和使用条件下，都能发挥重要的作用。

摘要Y2系列电机是在Y系列电机基础上更新设计的一般用途电机，它具有结构简单、制造、使用和维护方便，运行可靠，以及重量轻，成本低等优点，在电机噪声、振动水平优于Y系列电机，外观更加满足国内外的用户需求，本文为Y2-112M-2的电磁设计。

在设计过程中，掌握了中小型三相感应电机的设计原理，熟悉相关的技术条件，基于给定的参数结合相关的技术条件，确定与电机的电磁性能有关的尺寸，选择定、转子的槽数和槽配合，确定槽型尺寸，选定有关材料，编程进行电磁计算，结合前面的数据计算出相应的工作性能和起动性能，包括效率、功率因数、最大转矩倍数、起动转矩倍数、起动电流倍数等。

为了减小误差和计算量，还在MATLAB中编写了电磁计算程序。

此外，本设计还用CAD绘制了定、转子冲片图以及定子绕组分布图,最终使技术指标符合任务书的要求。

通过对电机性能尺寸的确定，以及对槽型的选取，选定了有关尺寸，通过编程的反复调试，使其技术指标符合任务书的要求，最终设计出符合任务书要求的电机。

关键词：Y2-112M-2三相异步电动机;定、转子；电磁设计计算AbstractY2 series motors is designed on the basis of Y series motor update general purpose motor. it has a simple structure, convenient manufacture, use and maintenance, reliable operation .as well as light weight, low cost advantages, the motor noise and vibration level is better than that of Y series motor. appearance more meet the needs of users at home and abroad, this paper designed for electromagnetic Y2-112m - 2.In the process of design, master the design principles of small and medium-sized three-phase induction motor, familiar with relevant technical conditions, based on the given parameters combining with related technical conditions, determine the size of the associated with the electromagnetic performance of the motor, \"option, rotor slot number and groove, groove type size ,selected materials programming electromagnetic calculation, Finally, combined with the previous data to calculate the working performance and the corresponding starting performance, including efficiency, power factor, the maximum torque, starting torque, starting current ratio etc. In order to reduce the error and the amount of calculation, prepared electromagnetic calculation program in MATLAB. In addition, the design also drawing, the rotor and the stator , windings distribution prints with CAD. the technical indicators in line with the requirements of specification.To determine the size of the motor performance, as well as to the trough type selection, the selected size, by the repeated debug programming, make the technical indicators meet the requirements of the specification, the final design conform to the requirements of the specification of the motor.Key Words: Y2-112M-2three-phase asynchronous motor, the stator , the rotor Electromagnetic design calculation目录1 绪论工程背景电机是通过电磁感应将电能与其他机械能相互转换的电力机械，在国民经济各个领域得到广泛应用。
