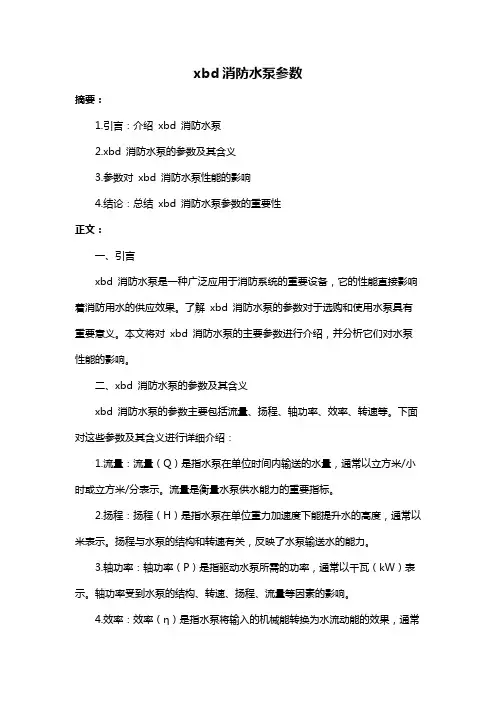

xbd消防水泵参数摘要：1.引言：介绍xbd 消防水泵2.xbd 消防水泵的参数及其含义3.参数对xbd 消防水泵性能的影响4.结论：总结xbd 消防水泵参数的重要性正文：一、引言xbd 消防水泵是一种广泛应用于消防系统的重要设备，它的性能直接影响着消防用水的供应效果。

了解xbd 消防水泵的参数对于选购和使用水泵具有重要意义。

本文将对xbd 消防水泵的主要参数进行介绍，并分析它们对水泵性能的影响。

二、xbd 消防水泵的参数及其含义xbd 消防水泵的参数主要包括流量、扬程、轴功率、效率、转速等。

下面对这些参数及其含义进行详细介绍：1.流量：流量（Q）是指水泵在单位时间内输送的水量，通常以立方米/小时或立方米/分表示。

流量是衡量水泵供水能力的重要指标。

2.扬程：扬程（H）是指水泵在单位重力加速度下能提升水的高度，通常以米表示。

扬程与水泵的结构和转速有关，反映了水泵输送水的能力。

3.轴功率：轴功率（P）是指驱动水泵所需的功率，通常以千瓦（kW）表示。

轴功率受到水泵的结构、转速、扬程、流量等因素的影响。

4.效率：效率（η）是指水泵将输入的机械能转换为水流动能的效果，通常以百分比表示。

效率越高，说明水泵的能量损失越小，越节能。

5.转速：转速（n）是指水泵每分钟旋转的圈数，通常以转/分钟表示。

转速与水泵的结构、扬程、流量等因素有关，影响水泵的供水效果。

三、参数对xbd 消防水泵性能的影响xbd 消防水泵的参数相互影响，共同决定了水泵的性能。

以下分析各参数对水泵性能的影响：1.流量与扬程：流量和扬程通常呈反比关系。

在流量增加时，扬程通常会降低；反之，流量减少时，扬程通常会增加。

因此，在选购xbd 消防水泵时，需要根据实际需求选择合适的流量和扬程。

2.轴功率与效率：轴功率与效率通常呈正比关系。

效率越高，轴功率越小，说明水泵的能量损失越小，越节能。

在选购xbd 消防水泵时，应综合考虑轴功率和效率，选择经济节能的水泵。

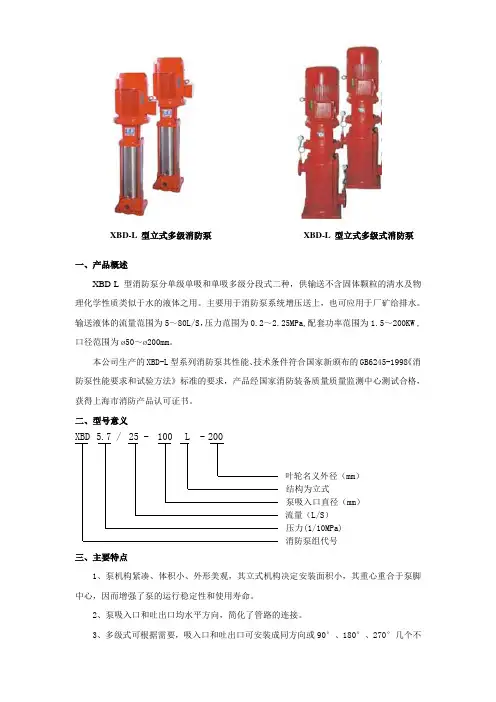

XBD-L 型立式多级消防泵XBD-L 型立式多级式消防泵一、产品概述XBD-L型消防泵分单级单吸和单吸多级分段式二种，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。

主要用于消防泵系统增压送上，也可应用于厂矿给排水。

输送液体的流量范围为5～80L/S，压力范围为0.2～2.25MPa,配套功率范围为1.5～200KW ,口径范围为ø50～ø200mm。

本公司生产的XBD-L型系列消防泵其性能、技术条件符合国家新颁布的GB6245-1998《消防泵性能要求和试验方法》标准的要求，产品经国家消防装备质量质量监测中心测试合格，获得上海市消防产品认可证书。

二、型号意义XBD 5.7 /25 -100 L -200叶轮名义外径（mm）结构为立式泵吸入口直径（mm）流量（L/S）压力(1/10MPa)消防泵组代号三、主要特点1、泵机构紧凑、体积小、外形美观，其立式机构决定安装面积小，其重心重合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。

2、泵吸入口和吐出口均水平方向，简化了管路的连接。

3、多级式可根据需要，吸入口和吐出口可安装成同方向或90°、180°、270°几个不同方向以满足不同的连接场合。

4、泵压力可根据需要增减水泵级数并切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。

5、泵转子具有较小的绕度，运行平稳、振动小、噪音低、使用寿命长。

四、用途XBD-L型消防泵主要用于消防系统管道增压送水。

也可适用于工业和城市给排水，高层建筑增压送上、运距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合。

五、技术参数XBD-L型立式消防泵：流量：5-120L/S转速：1450r/min口径：φ50-φ2500温度范围：≤70℃工作压力：≤2.5MPaXBD-L型立式多级消防泵：流量：5-120L/S转速：2900r/min口径：φ25-φ250温度范围：-15~+95℃工作压力：≤2.5MPa五、结构说明XBD-L型单吸多级分段式消防泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用连轴器连接，整体为钢性连接，使用时无需校正。

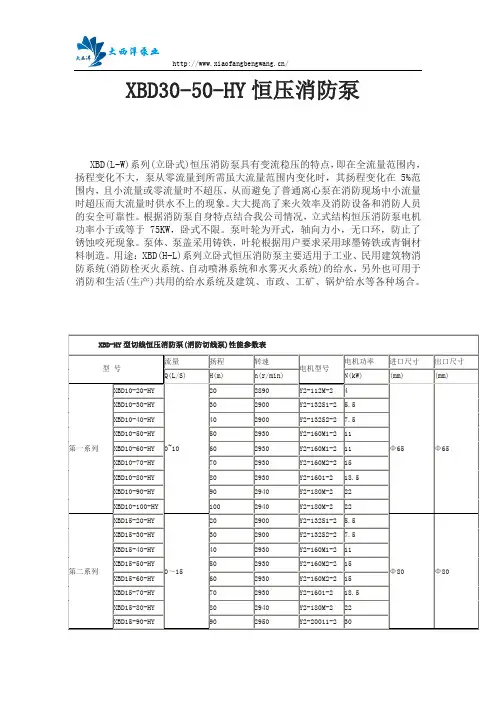

XBD30-50-HY恒压消防泵
XBD(L-W)系列(立卧式)恒压消防泵具有变流稳压的特点，即在全流量范围内，扬程变化不大，泵从零流量到所需虽大流量范围内变化时，其扬程变化在5%范围内，且小流量或零流量时不超压，从而避免了普通离心泵在消防现场中小流量时超压而大流量时供水不上的现象。

大大提高了来火效率及消防设备和消防人员的安全可靠性。

根据消防泵自身特点结合我公司情况，立式结构恒压消防泵电机功率小于或等于75KW，卧式不限。

泵叶轮为开式，轴向力小，无口环，防止了锈蚀咬死现象。

泵体、泵盖采用铸铁，叶轮根据用户要求采用球墨铸铁或青铜材料制造。

用途：XBD(H-L)系列立卧式恒压消防泵主要适用于工业、民用建筑物消防系统(消防栓灭火系统、自动喷淋系统和水雾灭火系统)的给水，另外也可用于消防和生活(生产)共用的给水系统及建筑、市政、工矿、锅炉给水等各种场合。

不管是消防泵还是喷淋泵主要就是选它的压力和流量一般厂所的喷淋泵流量20L/S .消防泵流量15L/S喷淋稳压泵流量3L/S 压力0.2mpa. 消防稳压泵流量5L/S压力0.3mpa＜高位稳压＞喷淋泵压力一般这样记算就可以了:建筑高度加上0.2mpa就可以了<建筑高度每10米为0．1mpa>消防泵压力一般这样记算就可以了:建筑高度加上0.35mpa就可以了<建筑高度每10米为0．1mpa>喷头压力最不利点大于0．1mpa就可以了．消火栓最不利点大于0．3mpa就可以了可以根据压力和流量来配泵的功率和是选用单级泵还是多级泵性能参数表型号口径流量压力转速电机功率效率必需蚀余量重量(L/S)(MPa)/div>(r/min) (kw) (%) (M) KgXBD3.2/5-65ISG65 5 0.32 2900 4 63 2.5 75 XBD5/5-65ISG65 5 0.5 2900 7.5 58 2.5 107 XBD8/5-65ISG65 5 0.8 2900 15 50 2.5 180 XBD12.5/5-65ISG65 5 1.25 2900 30 40 2.5 320XBD3.2/10-880 10 0.32 2900 7.5 69 3 105 0ISGXBD5/10-80I80 10 0.5 2900 15 65 3 175 SGXBD8/10-80I80 10 0.8 2900 22 57 3 240 SGXBD12.5/10-80 10 1.25 2900 37 54 3 355 80ISGXBD3.2/25-1100 25 0.32 2900 15 74 4.5 191 00ISGXBD5/25-10100 25 0.5 2900 22 72 4 245 0ISGXBD8/25-10100 25 0.8 2900 37 67 4 345 0ISGXBD12.5/25-100 25 1.25 2900 75 66 4 689 100ISGXBD3.2/40-1125 40 0.32 2900 22 76 4 265 25ISGXBD5/40-12125 40 0.5 2900 37 75 5.5 395 5ISGXBD8/40-12125 40 0.8 2900 55 73 5 580 5ISGXBD12.5/40-125 40 1.25 2900 90 70 5 790 125ISGXBD3.2/5-15150 50 0.32 1480 30 76 3.5 410 0ISGXBD5/50-15150 50 0.5 1480 45 73 3.5 490 0ISGXBD3.2/100-200 100 0.32 1480 55 78 3.5 417 200ISGXBD5/100-2200 100 0.5 1480 75 77 3.5 498 00ISG。
