土工试验中细粒土定名的几个问题探讨

室内土工试验应注意的问题及试验数据的相互验证分析摘要：土的物理特征、强度指标非固定值（受存放时间、扰动等影响），在室内试验测结束后，总结出物理、力学指标，就有一个准确性判定问题。

因此，提高需要数据的准确性确定各个指标之间存在的必然的联系，是必须要掌握好的。

现就从事土工试验多年来在试验中遇到的应注意的一些问题以及如何提高数据的准确性与大家探讨一下。

关键词：室内土工试验；问题；试验数据；相互验证1室内土工试验应注意的问题1.1根据工程要求，确定试验目的土工试验需要相关试验的安排，满足工程设计提出的要求。

因此，土工试验人员应与勘察人员、设计人员互相合作，互相沟通，从工程项目的目的要求入手，确定土工试验项目的偏重与取舍。

自然界的土服务于工程大体分为以下几个方面：（1）作为建（构）筑物持力层及下卧层；（2）作为路基、堤坝土工结构填筑材料；（3）作为洞室、隧道、基坑支护、边坡支护周边围岩及介质。

1.2详细的开样记录和精心的试样制备（1）开样记录需详细。

首先是送样单与土样标签要一一校对，加强土样编号与试验室内土样编号之间的关联性质，避免试验过程中室内与野外编号对错号，造成结果与实际情况不相符。

其次开样记录要仔细描述，需要有经验的人来做这件事情，要用眼观察还要用手按捏，初步定名，还需包括土样状态、结构、塑性状态及软硬程度，土中包含物名称、含量等信息，有特殊特征要着重记录，保证在试验结束后，得到的结果可以被使用。

在土样开过之后，如果简单描述，会无法明确每个土样的特征，审核检查时对试验结果准确性产生影响。

开样记录一定要详细。

开样描述是试验结果复核的依据。

（2）试样的制备。

在开展室内土工试验时，在取样过程中，会出现应力释放以及结构扰动的现象，在研究粘性土力学性质试验时，结果的可靠性与取样质量有关。

因此在试样制备过程中，需要加强此方面的注意，防止对土样质量造成不必要的伤害。

要检查切土刀质量是否符合标准要求，切土刀沿环刀外侧切削，边压边削至土样高出环刀，根据土样的软硬采用钢丝锯或切土刀整平环刀两端，还有环刀也需要定期校核，以保证试样制备的质量。

土工试验中影响土的物理力学指标因素验数据是岩土工程勘察报告的重要依据，提供可靠的物理力学性指标参数，它们是供工程设计人员作建（构）筑物基础设计或选材的依据。

由于岩土本身的不均匀性，取样运输过程中的扰动，以及试验设备和操作方法的差异，试验人员的素质不同，使得室内土工试验中测试的结果存在一定的问题。

其准确性在一定程度上影响工程设计的准确性。

因此，分析室内土工试验中存在的问题及对试验数据准确性的影响有着十分重要的意义。

室内土工试验主要分为两大类：物理性试验，测土在天然状态下的特性指标，如密度、比重、含水率、液缩限、颗粒级配等，对土试样进行定名，并为岩土工程师及勘察人员对地基土层序划分提供依据；力学性试验，测土在外力作用下，土体抵抗外力的能力特性指标，如抗剪强度、压缩性、渗透性等，为岩土工程师及设计人员对建筑物基础设计、基坑支护及提供可靠地持力层提供依据。

1. 试样制备中应注意的问题将土样筒按标明的上下方向放置，剥去蜡封和胶带，开启土样筒取出土样。

对土样，先用钢丝锯将其圆柱土样的两端面削平，用眼观察用手按捏，描述土样的钻孔编号、取样深度、土样名称、颜色、可塑性、包含物等，查看与送样单是否相符，同时对所切土样的物理力学指标值凭经验作一个估计值，并记。

对岩样，在切样过程中也要对其颜色、矿物成分、结构构造、风化程度、岩石名称进行详细的描述，并凭经验对岩石强度进行估计。

对岩土样物理力学性质的描述和估计，有利于后期数据整理时进行对比，得出符合工程实际的试验数据，同时也有助于试验人员积累经验。

2. 影响土的物理性指标的因素土的物理性质表明土的密实程度和含水状态，反映土的物质组成和结构特征。

在含水量、密度、比重三个物理指标中，含水量是最容易变化的，不同的土有不同的含水量；由于各种因素，如土层的不均匀，取样不标准，土样在运输和存放期间保护不当而失水以及含有贝壳和腐殖质等等，都会影响成果的准确度。

土的密度虽然也是一个变化的值，不同的土样密度值不同，但对于某一个土样来说，它的值较稳定，一般要作平行测定，如果平行测定值相差较大，主要原因是土质不均匀造成的，或是环刀变形，刮刀磨损呈凹形。

室内土工击实试验方法中几个常见问题分析摘要：室内土工试验的过程，就是试验人员按照规范规定，试验委托要求，使用仪器设备对岩土样品进行测试，以得到岩土体的物理、力学性质指标的一组有序的活动。

最终的试验结果是用来供工程设计和计算时使用。

但是在实际中，由于土工试验数据往往受一些样品自身不均匀的影响，会使得测试结果和岩土体实际性状存在一定数据差异，这些数据差异有时候在数据分析中不能完全被准确检测出来，可能在施工的时候问题才会暴露出来。

关键词：土工固结试验；因素；改进措施1室内土工击实试验的重要性室内土工标准击实试验所得土的最大干密度的真实性与准确性对工程成本与质量有着非常重要的影响。

如果实验所得最大干密度小于真实值，势必会影响工程的质量；如果试验所得结果比真实值偏大，则会增加工程额外费用。

为此，如何采取相应措施，获得比较准确的最大干密度，已成为影响工程质量的关键因素。

在今后的工作过程中，必须加强室内土工击实试验的开展，严格按照国家标准与行业标准，以避免试验所得数据与实际施工发生脱节现象。

2影响土工击实试验的主要因素2.1取样应该注意的问题取样时，必须选用符合国标的取样器静压取样，杜绝轻锤多击法取样、岩芯管回转岩芯切样等方法；第二，取样时，要防止压取长度超过取样器长度，从而导致土样失真；第三，取出的土样要立即密封，妥善保管，做好防晒、防冻措施；第四，运送土样时，须置于减震垫上，以防止互相碰撞；第五，在试验中要尽量减少对土样的再次扰动，要采取切实有效措施保证试验结果的可靠性，分析整理试验结果时，要结合具体土样特点进行对比，充分考虑试验过程中可能引起试验结果误差的影响，以确保提交真实、合理的工程试验数据。

2.2土的物理性质存在的主要问题土的含水量、密度及比重可换算土的干密度、初始空隙比、孔隙度和饱和度等其它物理性指标。

由于土的比重值现阶段主要是依据各地区的实际情况而给出的经验值，因此，含水量和天然密度的测定对于土的物理指标定性更显重要。

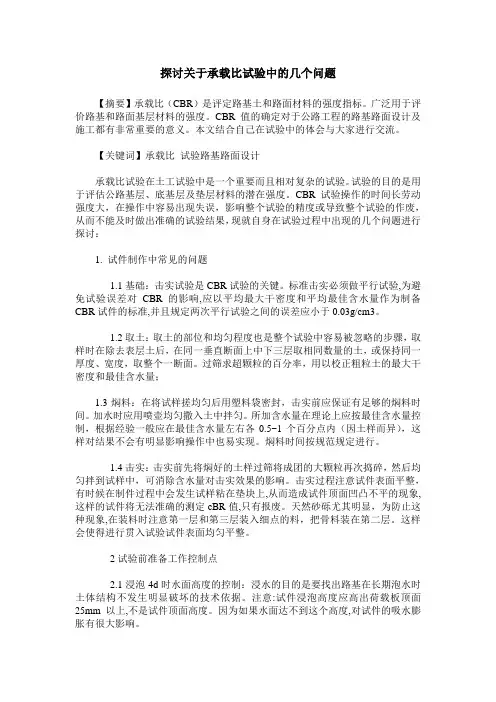

探讨关于承载比试验中的几个问题【摘要】承载比（CBR）是评定路基土和路面材料的强度指标。

广泛用于评价路基和路面基层材料的强度。

CBR值的确定对于公路工程的路基路面设计及施工都有非常重要的意义。

本文结合自己在试验中的体会与大家进行交流。

【关键词】承载比试验路基路面设计承载比试验在土工试验中是一个重要而且相对复杂的试验。

试验的目的是用于评估公路基层、底基层及垫层材料的潜在强度。

CBR试验操作的时间长劳动强度大，在操作中容易出现失误，影响整个试验的精度或导致整个试验的作废，从而不能及时做出准确的试验结果，现就自身在试验过程中出现的几个问题进行探讨：1. 试件制作中常见的问题1.1基础：击实试验是CBR试验的关键。

标准击实必须做平行试验,为避免试验误差对CBR的影响,应以平均最大干密度和平均最佳含水量作为制备CBR试件的标准,并且规定两次平行试验之间的误差应小于0.03g/cm3。

1.2取土：取土的部位和均匀程度也是整个试验中容易被忽略的步骤，取样时在除去表层土后，在同一垂直断面上中下三层取相同数量的土，或保持同一厚度、宽度，取整个一断面。

过筛求超颗粒的百分率，用以校正粗粒土的最大干密度和最佳含水量；1.3焖料：在将试样搓均匀后用塑料袋密封，击实前应保证有足够的焖料时间。

加水时应用喷壶均匀撒入土中拌匀。

所加含水量在理论上应按最佳含水量控制，根据经验一般应在最佳含水量左右各0.5~1个百分点内（因土样而异），这样对结果不会有明显影响操作中也易实现。

焖料时间按规范规定进行。

1.4击实：击实前先将焖好的土样过筛将成团的大颗粒再次捣碎，然后均匀拌到试样中，可消除含水量对击实效果的影响。

击实过程注意试件表面平整，有时候在制件过程中会发生试样粘在垫块上,从而造成试件顶面凹凸不平的现象,这样的试件将无法准确的测定cBR值,只有报废。

天然砂砾尤其明显，为防止这种现象,在装料时注意第一层和第三层装入细点的料，把骨料装在第二层。
