物理电路化简节点法与万能法则十条经典化简例题

电路简化例题经典20道下面是电路简化的经典例题，共计20道：1. 简化电路，将并联电阻R1和R2与串联电阻R3简化为一个等效电阻。

2. 简化电路，将串联电阻R1和R2与并联电阻R3简化为一个等效电阻。

3. 简化电路，将三个并联电阻R1、R2和R3简化为一个等效电阻。

4. 简化电路，将三个串联电阻R1、R2和R3简化为一个等效电阻。

5. 简化电路，将并联电容C1和C2简化为一个等效电容。

6. 简化电路，将串联电容C1和C2简化为一个等效电容。

7. 简化电路，将并联电感L1和L2简化为一个等效电感。

8. 简化电路，将串联电感L1和L2简化为一个等效电感。

9. 简化电路，将并联电阻和并联电容简化为一个等效阻抗。

10. 简化电路，将串联电阻和串联电容简化为一个等效阻抗。

11. 简化电路，将并联电阻和并联电感简化为一个等效阻抗。

12. 简化电路，将串联电阻和串联电感简化为一个等效阻抗。

13. 简化电路，将并联电容和并联电感简化为一个等效阻抗。

14. 简化电路，将串联电容和串联电感简化为一个等效阻抗。

15. 简化电路，将并联电阻、电容和电感简化为一个等效阻抗。

16. 简化电路，将串联电阻、电容和电感简化为一个等效阻抗。

17. 简化电路，将复杂的混合电路简化为一个等效电路。

18. 简化电路，利用戴维南定理简化复杂的电路。

19. 简化电路，利用诺顿定理简化复杂的电路。

20. 简化电路，利用等效电路简化复杂的电路。

以上是电路简化的经典例题，通过对电路进行等效替换，可以简化复杂电路的分析和计算。

希望对你有所帮助！。

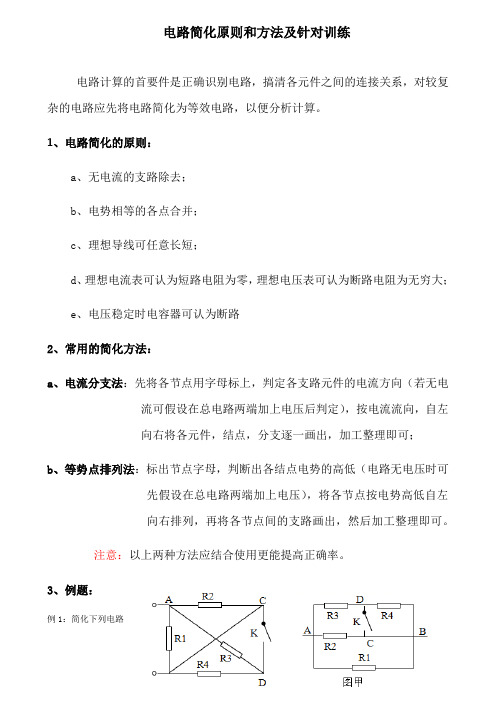

电路计算的首要件是正确识别电路，搞清各元件之间的连接关系，对较复杂的电路应先将电路简化为等效电路，以便分析计算。

1、电路简化的原则：a、无电流的支路除去；b、电势相等的各点合并；c、理想导线可任意长短；d、理想电流表可认为短路电阻为零，理想电压表可认为断路电阻为无穷大；e、电压稳定时电容器可认为断路2、常用的简化方法：a、电流分支法：先将各节点用字母标上，判定各支路元件的电流方向（若无电流可假设在总电路两端加上电压后判定），按电流流向，自左向右将各元件，结点，分支逐一画出，加工整理即可；b、等势点排列法：标出节点字母，判断出各结点电势的高低（电路无电压时可先假设在总电路两端加上电压），将各节点按电势高低自左向右排列，再将各节点间的支路画出，然后加工整理即可。

注意：以上两种方法应结合使用更能提高正确率。

3、例题：例1：简化下列电路例2：求等效电阻针对训练：1、如图所示的电路中，三个电阻的阻值相等，电流表A 1、A 2和A 3的内阻均可忽略，它们的读数分别为I 1、I 2和I 3，则I 1∶I 2∶I 3= ∶ ∶ 。

2、如图所示,电阻R 1=10欧 R 2=4欧 R 3=6欧 R 4=3欧,电压U=12V 问：1.若在a 、b 间接入一个内阻很大的电压表，它的读数是多少？2.若在a 、b 间接入一个内阻很小的电流表，它的读数是多少？3．如图所示电路，当滑动变阻器R 1的滑片向上滑动时，下列说法正确的是（ ）A ．R 2的功率增大B ．R 3两端的电压减小C ．电流表的示数变大D ．R 1的电流增大4．如图所示的电路中，电源电动势为12 V ，内阻为2 Ω，四个电阻的阻值已在图中标出。

闭合开关S ，下列说法正确的有A ．路端电压为10 VB ．电源的总功率为10 WC ．a 、b 间电压的大小为5 VD ．a 、b 间用导线连接后，电路的总电流为1 A5．阻值相等的四个电阻、电容器C 及电池 内阻可忽略 连接成如图所示电路 开关S 断开且电流稳定时，C 所带的电荷量为 ，闭合开关S ，电流再次稳定后，C 所带的电荷量为 与的比值为A ．B ．C ．D ． 6．如图所示的电路中，电源内电阻为r ，134R R R 、、均为定值电阻，电表均为理想电表，闭合开始S ，将滑动变阻器2R 的滑片向右移动，电流表和电压表示数变化量的绝对值分别为I ∆、U ∆，下列结论正确的是A ．电流表示数变大，电压表示数变小B ．电阻1R 被电流表短路C ．U r I ∆>∆D ．U r I ∆<∆ 7．如图电路中，电源的内电阻为r ，R 1、R 3、R 4均为定值电阻，电表均为理想电表。

物理电路化简节点法与万能法则十条+经典化简例题以下您看到的分析方法由溜溜为您整理，坚持免费，大家共享简单的电路化简方法之节点法电路化简的步骤如下：1. 首先寻找节点。

何谓节点，简单的说就是线的交点，如图，我们可以找到6个节2。

节点编号。

编号是要注意，电源的正极（或负极）编1号，负极（或正极）编最后一个号。

如果发现两个节点间有导线或者电流表连接，那么这两个节点编为同一号。

如果是电流表在同一号节点间的，需要记住表两端接的电阻号。

3. 重新连线。

重新连线应在草稿纸上完成，首先在纸上同一线上画上4个点并编上号，点间距离最好大一点，，然后依次从电路中找到节点之间的电阻或者电表画在四个点间。

为了避免漏画，可以画一个从图上标出一个，直到原电路图上的仪器全都画到了图上为止。

如图。

4.转化为规范化电路图。

相信做完上一步后，您已经可以看出电路的组成了，如果发现点与点之间有断开的情况，只要将点适当的移位就可。

关于这道题的规范化电路图，在此就省略吧。

在使用过程中觉得此方法非常的简单，而且解题过程非常机械。

当然有时因为节点编号的问题出现画完以后还是看不出来的问题，不过只要将点进行简单的移位，便可以一目了然。

下面是化简的万能十条法则。

电路简化的基本原则初中物理电学中的复杂电路可以適过如下原则进行简化：第一不计导线电阻，认定R线P On有电流琉过的导线两端电压为零*斷开时开关歪端可以测得电压t电路中没有苴他断点）。

第二匕开关闭合时等效于一根导銭：开其断幵时等效于断路，可从电路两书点间去掉.开关闭合有电流谎过时■开关两端电压宵零」斷开时开关两端可以测得电压（电路中设有苴他断点）?第三：电流表內阴很小」在分析电路的连接方式时，有电流表的地方可看作一根导线.-第戒乂电压表内阴很大> 在分折电路的连接方式时*有电压表的地方可视作断路> 从电路两节点间去撞.第孤用电器（电阻）短路：用电器（电阻）和导銭（开关、电流表）并联时，用电器中无电流通过（如下图示）> 可以把用电器从电路的两节点间拆除（去掉）.第七：根据瓠并联电路电流和电压规律坤联分压、并联分流冷析总电流、总电J3 和分电流、分电压肉关系， ?第八：电流表和哪个用电器串联就测哪个用电器的电流’电压表和哪个用电器并联就测哪个用电器的电压。

初中物理 | 10大原则7大步骤彻底搞定电路简化问题（附经典例题）电路问题是初中物理比较难的知识，也是中考很重要的一部分，占中考物理分数的40%。

很多同学遇到电路类的题目，摆在面前的第一个问题就是不会简化电路图。

电路简化的基本原则初中物理电学中的复杂电路可以通过如下原则进行简化：第一：不计导线电阻，认定R线≈0。

有电流流过的导线两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。

第二：开关闭合时等效于一根导线；开关断开时等效于断路，可从电路两节点间去掉。

开关闭合有电流流过时，开关两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。

第三：电流表内阻很小，在分析电路的连接方式时，有电流表的地方可看作一根导线。

第四：电压表内阻很大，在分析电路的连接方式时，有电压表的地方可视作断路，从电路两节点间去掉．第五：用电器(电阻)短路：用电器(电阻)和导线(开关、电流表)并联时，用电器中无电流通过(如下图示)，可以把用电器从电路的两节点间拆除(去掉)。

第六：滑动变阻器P a段被导线（金属杆）短接不工作，去掉P a段后，下图a变为图b。

第七：根据串、并联电路电流和电压规律“串联分压、并联分流”分析总电流、总电压和分电流、分电压的关系。

第八：电流表和哪个用电器串联就测哪个用电器的电流，电压表和哪个用电器并联就测哪个用电器的电压。

判断电压表所测量的电压可用滑移法和去源法。

第九：电压表原则上要求并联在电路中，单独测量电源电压时，可直接在电源两端。

一般情况下，如果电压表串联在电路中，测得的电压是电源两端电压（具体情况见笔记）。

电流表直接接在电源两端会被烧坏，且让电源短路，烧坏电源。

第十：如果导线上（节点之间）没有用电器（开关，电流表除外），那么导线上的各点可以看做是一个点，可以任意合并、分开、增减。

（此法又称节点法）例如：电路简化步骤第一步：按照题目要求将断开的开关去掉，将闭合的开关变成导线。

第二步：将电流表变成导线（视具体情况也可保留）。

电路图的简化与解题技巧电路问题是初中物理比较难的知识，也是中考很重要的一部分，占中考物理分数的40%。

很多同学遇到电路类的题目，摆在面前的第一个问题就是不会简化电路图。

总之就是——不会做！没关系，这次分享的10大原则和7大步骤，一定能够帮你拿下这个难题！1.电路简化的基本原则初中物理电学中的复杂电路可以通过如下原则进行简化：☀第一：不计导线电阻，认定R线≈0。

有电流流过的导线两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。

☀第二：开关闭合时等效于一根导线；开关断开时等效于断路，可从电路两节点间去掉。

开关闭合有电流流过时，开关两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。

☀第三：电流表内阻很小，在分析电路的连接方式时，有电流表的地方可看作一根导线。

☀第四：电压表内阻很大，在分析电路的连接方式时，有电压表的地方可视作断路，从电路两节点间去掉．☀第五：用电器(电阻)短路：用电器(电阻)和导线(开关、电流表)并联时，用电器中无电流通过(如下图示)，可以把用电器从电路的两节点间拆除(去掉)。

☀第六：滑动变阻器Pa段被导线（金属杆）短接不工作，去掉Pa段后，下图a变为图b。

☀第七：根据串、并联电路电流和电压规律“串联分压、并联分流”分析总电流、总电压和分电流、分电压的关系。

☀第八：电流表和哪个用电器串联就测哪个用电器的电流，电压表和哪个用电器并联就测哪个用电器的电压。

判断电压表所测量的电压可用滑移法和去源法。

☀第九：电压表原则上要求并联在电路中，单独测量电源电压时，可直接在电源两端。

一般情况下，如果电压表串联在电路中，测得的电压是电源两端电压（具体情况见笔记）。

电流表直接接在电源两端会被烧坏，且让电源短路，烧坏电源。

☀第十：如果导线上（节点之间）没有用电器（开关，电流表除外），那么导线上的各点可以看做是一个点，可以任意合并、分开、增减。

（此法又称节点法）例如：2.电路简化步骤☀第一步：按照题目要求将断开的开关去掉，将闭合的开关变成导线。

高中物理电路的简化的方法？[标签：高中物理,电路]解决时间:2009-09-26 00:33满意答案好评率：66%1、节点法就是标出所有的连接点（电路元件左右两端），用导线直接连在一起的算一个连接点，用同一个字符来标示，然后画出串、并联关系非常明确的等效电路图，再进行简化。

2、局部化简法从局部入手，找出其中的串联、并联部分。

例，某段电路有R1、R2两个电阻串联，又与R3并联。

则把R1、R2这两个电阻去掉，换成一个电阻，记为R12，连入原图中。

然后把R12和R3都去掉，换成一个电阻，记为R(12)/3连入原图中。

你会发现这样下去，电路图越来越简单，并且看你自己标记的电阻符号，你就知道其关系了。

如果1、2两电阻串联，3、4两电阻串联，然后再并上。

记为R(12)/(34)如2、3并联，前串1、后串4，记为R1(2/3)4求高中物理电路图简化方法2009-1-23 13:52浏览次数：1426次2009-1-23 13:55最佳答案:1、元件的等效处理，理想电压表－－开路、理想电流表－－短路；2、电流流向分析法：从电源一极出法，依次画出电流的分合情况。

注意：○1有分的情况，要画完一路再开始第二路，不要遗漏。

○2一般先画干路，再画支路。

3、等势点分析法：先分析电路中各点电势的高低关系，再依各点电势高低关系依次排列，等电势的点画在一起，再将各元件依次接入相应各点，就能看出电路结构了。

4、弄清结构后，再分析各电表测量的是什么元件的电流或电压。

说明：2、3两点往往是结合起来用的。

这是我复制来的，多做些题目仔细体会一下高中物理串联、并联电路的简化来源:4221学习网整理| 作者:未知| 本文已影响683 人在我们平常所遇到的串联、并联电路问题中，最头痛的莫过于碰到一个复杂的电路而不知如何下手。

其实，对于物理中的复杂电路计算，可采取简化电路的方法，化为几个简单的问题进行解决。

简化电路的原则是根据题目提出的要求，取消被短路与开路的器件，保留通路的器件，从而简化出其等效电路。

化简电路方法
节点法。

基本上
都可以解决。

那么，就拿这个题来说吧：
具体步骤如下：
1）找出所有线路的交点（节点），并标注1234。

需要注意，所有直接用导线连接的节点，都可以标注为一个节点序号。

2）草稿纸上铅笔画一直线，上边每隔一段距离写上1234。

3）从原图中取出一个元件，然后看看它的两个脚分别是什么序号，那么就把这个元件画在直线旁边，两个脚分别连接到对应的序号上去。

4）继续（3）的步骤，把全部元件都接到直线上应有的序号上，不漏不重复（为此，可以每次取出一个元件，就在原图的元件上画个叉）。

5）把直线擦掉。

6）整理顺溜线路，横平竖直，就得到化简好的电路图。

电路的化简与计算一、简化电路的方法：电势降落法例1、电路如图所示，R 1=R 2 =R 3=R 4，在A B两端加电压U ，安培表A1和A2的示数都是0.6安，求安培表A3的示数多大？练习1、如图所示的电路中，闭合电键，灯L1、L2正常发光，由于电路出现故障，突然发现灯L1变亮，灯L2变暗，电流表的读数变小，根据分析，发生的故障可能是：（A ）R1断路 （B ）R2断路（C ）R3短路 （D ）R4短路例2、如图所示电路中已知I ＝3A ，I 1＝2A ，R 1＝10Ω，R 2＝5Ω，R 3＝30Ω，则通过电流表的电流方向及大小分别为（ ）(A)电流方向向左 (B)电流方向向右(C)电流大小为0.5A (D)电流大小为1.5A练习2、如图，R 1 = R 2 = 20欧， R 3 = R 4 = 200欧，在AB 端加上U = 100伏电压，在CD 端用伏特表测出电压U 1 = 60伏，电阻R 的阻值为______欧。

如果在CD 端加上U = 100伏的电压，在AB 端用伏特表测出的电压为_______伏。

（伏特表的内阻影响不计）二、有关滑动变阻器的动态电路分析 例3、如图示的电路中，R0为定值电阻，可变电阻的总阻值为R ，电流表内阻不计，电压U 固定不变，试分析并计算，（1）滑片P 移至何处时电流表示数最大？最大值为多少？（2）滑片P 移至何处时电流表示数最小？最小为多少？练习3、如图所示，滑动变阻器的总电阻R =1000Ω，AB 两端电压U =100V ，调节滑动头P 使下部电阻R 1=400Ω．(1)空载时CD 两端电压多大？(2)在CD 间接入一个Rs=400Ω的电阻，CD 两端的电压多大？（3）在CD 间接入一个Rs=400Ω的电阻，若滑动变阻器触头位置变化，则CD 两端的最大、最小电压分别为多少？A R 0 P R U a b三、含有电容器的直流电路 例4、已知如图，R 1=30Ω，R 2=15Ω，R 3=20Ω，AB 间电压U=6V ，A 端为正C=2μF ，为使电容器带电量达到Q =2×10－6C ，应将R4的阻值调节到多大？练习4、如图示：E=10V ，内阻不计，C 1=C 2=30μF ，R 1=4Ω，R 2=6Ω，先闭合开关S ，待电路稳定后，再将开关断开，则断开S 后流过R1的电量为多少？四、含有电动机的直流电路例5、如图所示，电阻R 1=20Ω，电动机的绕组R 2=10Ω。

电路识别是初中物理电学的重点之一。

很多同学在学电学之初还是很感兴趣的，毕竟"电"跟我们生活密切相关么，电脑、电话、电视这些玩意儿天天挂在嘴边，早~就想知道什么是“电”了，这把真要解开电的奥秘了！好兴奋~！电学一开始，果然不负重望，老师一个劲儿的做实验，一会摩擦玻璃棒，一会摩擦橡胶棒，然后又搬来一个带金属箔的"小闹钟"，上课就是看热闹，很开心；在加上这部分的考试作业主要考知识点，尽考些玻璃棒、橡胶棒都带什么电，是排斥还是吸引等鹦鹉学舌的问题，小case~。

上课又热闹看，下课作业不难，还能学知识，总体感觉电学真是8错。

可惜好景不长，进入电流电路后，初中物理三大猛药之一——电学的糖衣吃完了，开始动真格的了。

电学的各难点中，打前锋的就是电路识别，课上讲的很简单，电路就串联、并联就两种，看上去很清纯~。

但实际做题发现满不是那么回事儿，无数出题老师们殚精竭虑、前仆后继，把原本清纯可爱的串并联电路，设计成错综复杂电路怪物，再掺和进去电表和变阻器，使得电路的复杂度达到极致，不少同学学到这杯具了，之前的兴奋劲儿一扫而空，取而代之的是做错题的郁闷和对电路怪物的恐惧，更要命的是，过不了电路识别这一关，接下来的电学都得杯具：电路识别错，后面的计算判断都是无用功。

因此吧里同学跑上来求电路识别方法者层出不穷。

电路识别虽然是有些难度，但还是有章可循的，电路识别相关的包括二部分：电路图简化以及电路图、实物图互化。

这次我先介绍一个简化电路图的方法，我把它叫做标号法。

这种方法简单易学、练练就会、便于记忆，而且适用于所有电路，是居家旅行、特别是简化电路的杀手锏。

我朋友的孩子上学期初二学电学，概念啥的都没问题，但是就认不出复杂电路图，所以电学习题一做就错，班里都倒数了。

马上就要期末考试了，她妈妈请我去给她单独辅导一下，教给她一个识别电路的法子，当场学会，练习几道后就明白了，期末考试物理从70多提升到92。
