常用电子元器件检测方法模板

常用电子元器件的检验方法
一、外观检查：
对电子元器件的外观进行检查，包括观察元器件是否有明显的外观缺陷，如裂纹、变形、氧化等。

还需要检查元器件的标识、标志、焊接等是否符合要求，是否有明显的灰尘、污渍等。

二、尺寸检查：
对电子元器件的尺寸进行检查，包括检查元器件的外观尺寸、引脚距离、引脚长度等是否符合规定。

还需要检查元器件的焊盘、焊接孔、孔径等是否符合要求，并且与其他组件的配合是否良好。

三、电性能检查：
对电子元器件的电性能进行检查，包括使用电阻表、电流表、电压表等仪器检测元器件的电阻、电流、电压等参数是否符合规定。

还可以使用示波器、频谱分析仪等仪器检测元器件的频率、波形、谐波等特性。

四、功能性能检查：
对电子元器件的功能性能进行检查，即检测元器件在实际使用条件下的工作情况是否正常。

可以通过将元器件连接到相应的电路中，进行电路的调试和测试，观察元器件的工作状态和效果是否符合要求。

五、可靠性测试：
对电子元器件的可靠性进行测试，包括温度试验、湿度试验、振动试验、冲击试验等。

通过在不同的环境条件下对元器件进行长时间的测试，观察元器件在不同环境下的工作情况，评估其可靠性和适应性。

以上是常用电子元器件的检验方法的一些基本内容，不同的元器件可能有不同的检验方法和要求，需要根据具体情况进行选择和应用。

在进行元器件检验时，需要使用合适的检测仪器和设备，正确操作并记录检测结果，以确保电子元器件的质量和性能符合要求。

常用电子元器件检测方法与技巧电子元器件是电子产品中不可或缺的重要组成部分，质量的好坏直接影响着电子产品的可靠性和性能。

因此，进行电子元器件的检测和筛选是非常重要的。

以下是一些常用的电子元器件检测方法与技巧。

电阻是电子元器件中最基本的元器件之一，常用的检测方法有以下几种：(1)万用表：使用万用表可以直接测量电阻值。

(2)曼昆电桥：曼昆电桥是一种精确测量电阻值的仪器。

在使用前需要进行校准，可以得到更加准确的测量结果。

(3)电子数码电阻：电子数码电阻可以通过按键设定电阻值，并且可以直接显示测得的电阻值，非常方便。

电容是常见的一种电子元器件，电容的检测方法与技巧如下所示：(1)万用表：万用表可以通过测量电容的充电和放电时间来测量电容值。

(2)LCR电表：LCR电表专门用于测量电容值，可以得到较为准确的测量结果。

(3)示波器：示波器可以通过测量电容在电路中的响应和充放电过程图像来判断电容的工作状态。

电感是储存电能并产生磁场的元器件，电感的检测方法与技巧如下所示：(1)万用表：万用表可以通过测量电感的自感电压和自感电流来测量电感值。

(2)示波器：示波器可以通过测量电感在电路中的响应和振荡频率来判断电感的工作状态。

(3)自制共振电路：可以利用自制共振电路来测量电感与频率之间的相关性，得到电感的近似值。

二极管和晶体管是常见的半导体元件，检测方法与技巧如下所示：(1)万用表：万用表可以通过在二极管或晶体管的两个引脚之间测量伏安值来判断其导通与否。

(2)示波器：示波器可以通过测量二极管或晶体管在电路中的响应和波形来判断其工作状态。

(3)特殊测试仪器：有专门的测试仪器可用于检测和测量二极管和晶体管的特性参数，如硅谷试验仪、光电替代样机等。

集成电路是现代电子产品中常用的元器件之一，检测方法和技巧如下所示：(1)观察外观：通过观察集成电路的外观，检查是否有损坏、锡垒或过热现象。

(2)测试电极：使用万用表测试集成电路的引脚之间的电阻或导通情况，以判断其工作状态。

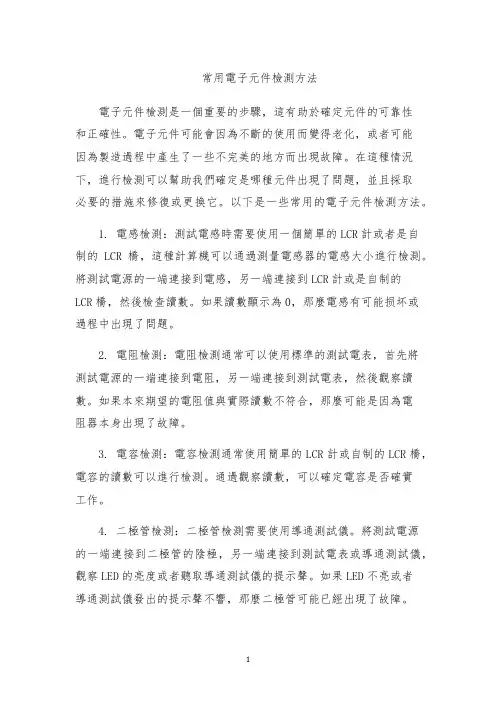

常用電子元件檢測方法電子元件檢測是一個重要的步驟，這有助於確定元件的可靠性和正確性。

電子元件可能會因為不斷的使用而變得老化，或者可能因為製造過程中產生了一些不完美的地方而出現故障。

在這種情況下，進行檢測可以幫助我們確定是哪種元件出現了問題，並且採取必要的措施來修復或更換它。

以下是一些常用的電子元件檢測方法。

1. 電感檢測：測試電感時需要使用一個簡單的LCR計或者是自制的LCR橋，這種計算機可以通過測量電感器的電感大小進行檢測。

將測試電源的一端連接到電感，另一端連接到LCR計或是自制的LCR橋，然後檢查讀數。

如果讀數顯示為0，那麼電感有可能损坏或過程中出現了問題。

2. 電阻檢測：電阻檢測通常可以使用標準的測試電表，首先將測試電源的一端連接到電阻，另一端連接到測試電表，然後觀察讀數。

如果本來期望的電阻值與實際讀數不符合，那麼可能是因為電阻器本身出現了故障。

3. 電容檢測：電容檢測通常使用簡單的LCR計或自制的LCR橋，電容的讀數可以進行檢測。

通過觀察讀數，可以確定電容是否確實工作。

4. 二極管檢測：二極管檢測需要使用導通測試儀。

將測試電源的一端連接到二極管的陰極，另一端連接到測試電表或導通測試儀，觀察LED的亮度或者聽取導通測試儀的提示聲。

如果LED不亮或者導通測試儀發出的提示聲不響，那麼二極管可能已經出現了故障。

5. 三極管檢測：三極管檢測使用同樣的方法，但是需要更複雜的儀器。

一般需要使用分壓電路和振盪器來進行檢測以評估三極管裝置的正確性。

總結起來，電子元件的檢測方法通常是基於對不同元件的瞭解進行的，並且需要使用各種不同的儀器和工具。

通過這些檢測方法，可以確定電子元件是否可靠和可用。

电子元器件检测方法一、外观检测外观检测是对电子元器件进行外观质量检查的过程。

主要针对元器件的包装、引脚、焊盘、引线等部分，检查是否有划痕、变形、断裂等物理损伤。

外观检测的方法包括裸眼检查、显微镜检查、红外线检查等。

1.裸眼检查：通过肉眼观察，检查元器件的外观是否完整，是否有明显损伤。

2.显微镜检查：利用显微镜放大镜头观察元器件的微观细节，检查元器件引脚的焊接质量，是否有焊接不良、翘曲等问题。

3.红外线检查：利用红外线照射元器件，观察红外线探测器是否能够发现元器件内部的热点，判断器件是否存在结构缺陷。

二、电性能测试电性能测试是对电子元器件的电学参数和特性进行测试和验证的过程。

主要包括直流电参数测试、交流电参数测试、参数拟合等。

1.直流电参数测试：测量电子元器件的直流电阻、电容、电感、导通电压等参数，常用的测试仪器包括示波器、万用表等。

2.交流电参数测试：测量电子元器件在交流电路中的参数，包括交流电阻、频率响应、相位差等参数，常用的测试仪器包括频谱仪、网络分析仪等。

3.参数拟合：通过实验测试得到的电性能数据，进行曲线拟合和参数提取，对元器件的电特性进行分析和评估。

三、可靠性测试可靠性测试是对电子元器件在长期使用和极端环境下的可靠性进行评估的过程。

主要包括温度循环测试、湿度试验、高温老化试验等。

1.温度循环测试：将电子元器件放置在不同温度条件下进行循环加热和冷却，观察其工作状态和性能变化，评估元器件在温度变化环境下的可靠性。

2.湿度试验：将电子元器件放置在高温高湿环境中，观察其工作状态和性能变化，评估元器件在潮湿环境下的可靠性。

3.高温老化试验：将电子元器件放置在高温环境中长时间工作，观察其工作状态和性能变化，评估元器件在高温长时间工作环境下的可靠性。

总结：。

常用电子元器件检测方法与经验一、外观检测1.查看元器件外观是否有明显的磨损、损坏、锈蚀等情况。

2.检查元器件的引脚、焊盘等接触面是否平整、无异常。

3.视察印刷电路板(PCB)上的电子元器件是否有松动、倒装等情况。

二、尺寸检测1.使用卡尺等测量工具，测量元器件的长度、宽度、高度等尺寸是否符合规格要求。

2.检查元器件的引脚间距、焊盘间距是否符合设计标准。

3.测量交流电容元件的等效串联电阻ESR值，判断其合理性。

三、电性能检测1.使用万用表等测试仪器，检测电阻元件的电阻值是否符合标称值，并判断元件的精度。

2.测量电容元件的电容值、电阻值等参数，以及工作频率下的损耗因子D，来评估元件的性能。

3.使用示波器等测试仪器，检测电感元件的电感值和Q值，以及频率特性和损耗情况。

4.对于集成电路(IC)等复杂元件，可以使用特定测试设备，进行全面的功能性测试和质量评估。

四、环境适应性检测1.在不同的环境条件下，如温度、湿度、振动等，测试元器件的稳定性和可靠性。

2. 对于耐热元件，如电解电容、大功率电阻等，进行高温Aging测试，以评估其寿命和可靠性。

3.对于防护等级要求较高的元件，如开关、插座等，可以进行防水、防尘等的测试。

五、使用经验1.选择合适的元器件供应商，购买正规品牌和有品质保证的产品。

2.遵循元器件的使用说明书、技术规格书等，合理布局、焊接和安装元器件。

3.定期进行设备的维护与检修，预防元器件老化、损坏等问题的发生。

4.在使用过程中及时记录元器件故障和更换情况，以便后续的问题分析和改进。

总结起来，电子元器件的检测方法和经验需要结合具体的元器件种类和应用环境来进行，通过合理的检测手段和保养方式，来实现元器件的正确运行和延长其寿命。

常用电子元器件检测方法与经验下
一、热滑熔检测
热滑熔检测是传统的电子元器件检测方法，它的检测原理是利用多种
功能检测仪和锡丝热熔焊的方法，使用检测仪的元器件焊接到PCB主板上，使用特殊的焊锡球活动焊锡，以及其他特殊的射频应用，使用热滑熔检测
可以识别的电子元器件有芯片、电容、电阻、射频元件、存储器等。

热滑
熔检测是一种经过测试的单点检测方法，即用热滑熔检测仪对检测仪的元
器件进行测试，以确定元器件是否损坏。

二、测量检测
测量检测是检测电子元件最常用的方法之一，也是电子元器件最安全
的检测方法之一、测量检测基本上可以通过一台测量仪分析电子部件的特
性和数据，它可以检测出元件的位置、封装类型、频率，以及是否出现了
电性错误等。

测量检测也可以采用手工的方式，用万用表测量元件的电性
参数，以检验元件的正确性。

三、无损检测
无损检测是一种利用无损检测仪器快速、准确检测电子元件的方法，
例如利用超声波无损检测仪来检测元件，它可以快速检测出部件是否有损坏、有多少缺陷以及缺陷的位置等，可以大大提高电子元件的检测质量，
保证检测后的部件质量。

四、X-光检测。

一、适用范围及检验方案
1、适用范围
本检验标准中所指电子元器件仅为PCBA上的贴片件或接插件，具体下表清单所示：
2、检验方案
2.1每批来料的抽检量（n）为5只，接收质量限（AQL）为：CR与MA=0，MI=(1，2），当来料少于5只时则
全检,且接收质量限CR、 MA与 MI=0。

2。

2来料检验项目=通用检验项目+差异检验项目,差异检验项目清单中未列出部件，按通用检验项目执行。

标示准确、清楚、无误
根据产品规格，用万用表分别测试BCE极，数据正常，且极性正确。

序号
物料类别
物料图示标准要求
检验方法
判定
水准24 光耦类
标识
产品应明确标示规格型号，且与BOM
表中内容一致；极性方向标示正确。

目视MI
性能
根据产品规格，用万用表R×1K档测
量发射管的正﹑反向电阻，接收管两
端的电阻值，以及接收管的集电极与
发射结正.反向电阻，均应符合技术规
格要求。

万用表CR 25 MOS管类
标识
产品应明确标示规格型号，且与BOM
表中内容一致。

目视MI
性能
根据产品规格，用万用表分别测试
GDS极，数据正常，且极性正确.
万用表CR 26 防雷管性能
万用表选“Ω”档测防雷管两端的电
阻值应为开路（数字不变化）
万用表CR 27 IGBT
结构用PCB、散热片试装，应满足装配检测工装CR
性能
根据产品规格，用万用
表分别测试GDS极，数
据正常,且极性正确。

万用表CR。

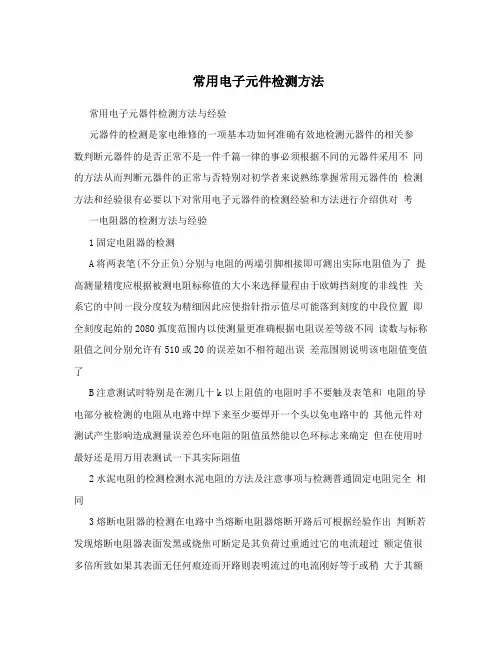

常用电子元件检测方法常用电子元器件检测方法与经验元器件的检测是家电维修的一项基本功如何准确有效地检测元器件的相关参数判断元器件的是否正常不是一件千篇一律的事必须根据不同的元器件采用不同的方法从而判断元器件的正常与否特别对初学者来说熟练掌握常用元器件的检测方法和经验很有必要以下对常用电子元器件的检测经验和方法进行介绍供对考一电阻器的检测方法与经验1固定电阻器的检测A将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值为了提高测量精度应根据被测电阻标称值的大小来选择量程由于欧姆挡刻度的非线性关系它的中间一段分度较为精细因此应使指针指示值尽可能落到刻度的中段位置即全刻度起始的2080弧度范围内以使测量更准确根据电阻误差等级不同读数与标称阻值之间分别允许有510或20的误差如不相符超出误差范围则说明该电阻值变值了B注意测试时特别是在测几十k以上阻值的电阻时手不要触及表笔和电阻的导电部分被检测的电阻从电路中焊下来至少要焊开一个头以免电路中的其他元件对测试产生影响造成测量误差色环电阻的阻值虽然能以色环标志来确定但在使用时最好还是用万用表测试一下其实际阻值2水泥电阻的检测检测水泥电阻的方法及注意事项与检测普通固定电阻完全相同3熔断电阻器的检测在电路中当熔断电阻器熔断开路后可根据经验作出判断若发现熔断电阻器表面发黑或烧焦可断定是其负荷过重通过它的电流超过额定值很多倍所致如果其表面无任何痕迹而开路则表明流过的电流刚好等于或稍大于其额定熔断值对于表面无任何痕迹的熔断电阻器好坏的判断可借助万用表R1挡来测量为保证测量准确应将熔断电阻器一端从电路上焊下若测得的阻值为无穷大则说明此熔断电阻器已失效开路若测得的阻值与标称值相差甚远表明电阻变值也不宜再使用在维修实践中发现也有少数熔断电阻器在电路中被击穿短路的现象检测时也应予以注意4电位器的检测检查电位器时首先要转动旋柄看看旋柄转动是否平滑开关是否灵活开关通断时喀哒声是否清脆并听一听电位器内部接触点和电检测时用万用表R1挡具体可分两步操作A常温检测(室内温度接近25)将两表笔接触PTC热敏电阻的两引脚测出其实际阻值并与标称阻值相对比二者相差在2内即为正常实际阻值若与标称阻值相差过大则说明其性能不良或已损坏B加温检测在常温测试正常的基础上即可进行第二步测试加温检测将一热源(例如电烙铁)靠近PTC热敏电阻对其加热同时用万用表监测其电阻值是否随温度的升高而增大如是说明热敏电阻正常若阻值无变化说明其性能变劣不能继续使用注意不要使热源与PTC 热敏电阻靠得过近或直接接触热敏电阻以防止将其烫坏6负温度系数热敏电阻(NTC)的检测(1)测量标称电阻值Rt用万用表测量NTC热敏电阻的方法与测量普通固定电阻的方法相同即根据 NTC 热敏电阻的标称阻值选择合适的电阻挡可直接测出Rt的实际值但因NTC热敏电阻对温度很敏感故测试时应注意以下几点ARt是生产厂家在环境温度为25时所测得的所以用万用表测量Rt时亦应在环境温度接近25时进行以保证测试的可信度B测量功率不得超过规定值以免电流热效应引起测量误差阻体摩擦的声音如有沙沙声说明质量不好用万用表测试时先根据被测电位器阻值的大小选择好万用表的合适电阻挡位然后可按下述方法进行检测 A用万用表的欧姆挡测12两端其读数应为电位器的标称阻值如万用表的指针不动或阻值相差很多则表明该电位器已损坏B检测电位器的活动臂与电阻片的接触是否良好用万用表的欧姆档测12(或23)两端将电位器的转轴按逆时针方向旋至接近关的位置这时电阻值越小越好再顺时针慢慢旋转轴柄电阻值应逐渐增大表头中的指针应平稳移动当轴柄旋至极端位置3时阻值应接近电位器的标称值如万用表的指针在电位器的轴柄转动过程中有跳动现象说明活动触点有接触不良的故障 5正温度系数热敏电阻(PTC)的检测C注意正确操作测试时不要用手捏住热敏电阻体以防止人体温度对测试产生影响(2)估测温度系数t先在室温t1下测得电阻值Rt1再用电烙铁作热源靠近热敏电阻Rt测出电阻值RT2同时用温度计测出此时热敏电阻RT表面的平均温度t2再进行计算 7压敏电阻的检测用万用表的R1k挡测量压敏电阻两引脚之间的正反向绝缘电阻均为无穷大否则说明漏电流大若所测电阻很小说明压敏电阻已损坏不能使用8光敏电阻的检测A用一黑纸片将光敏电阻的透光窗口遮住此时万用表的指针基本保持不动阻值接近无穷大此值越大说明光敏电阻性能越好若此值很小或接近为零说明光敏电阻已烧穿损坏不能再继续使用B将一光源对准光敏电阻的透光窗口此时万用表的指针应有较大幅度的摆动阻值明显减小此值越小说明光敏电阻性能越好若此值很大甚至无穷大表明光敏电阻内部开路损坏也不能再继续使用C将光敏电阻透光窗口对准入射光线用小黑纸片在光敏电阻的遮光窗上部晃动使其间断受光此时万用表指针应随黑纸片的晃动而左右摆动如果万用表指针始终停在某一位置不随纸片晃动而摆动说明光敏电阻的光敏材料已经损坏二电容器的检测方法与经验1固定电容器的检测A检测10pF以下的小电容因10pF以下的固定电容器容量太小用万用表进行测量只能定性的检查其是否有漏电内部短路或击穿现象测量时可选用万用表R10k挡用两表笔分别任意接电容的两个引脚阻值应为无穷大若测出阻值(指针向右摆动)为零则说明电容漏电损坏或内部击穿B检测10PF0.01F固定电容器是否有充电现象进而判断其好坏万用表选用 R1k 挡两只三极管的值均为100以上且穿透电流要小可选用3DG6等型号硅三极管组成复合管万用表的红和黑表笔分别与复合管的发射极e和集电极c相接由于复合三极管的放大作用把被测电容的充放电过程予以放大使万用表指针摆幅度加大从而便于观察应注意的是在测试操作时特别是在测较小容量的电容时要反复调换被测电容引脚接触AB两点才能明显地看到万用表指针的摆动C 对于0.01F以上的固定电容可用万用表的R10k挡直接测试电容器有无充电过程以及有无内部短路或漏电并可根据指针向右摆动的幅度大小估计出电容器的容量2电解电容器的检测A因为电解电容的容量较一般固定电容大得多所以测量时应针对不同容量选用合适的量程根据经验一般情况下147F间的电容可用R1k挡测量大于47F的电容可用R100挡测量B将万用表红表笔接负极黑表笔接正极在刚接触的瞬间万用表指针即向右偏转较大偏度(对于同一电阻挡容量越大摆幅越大)接着逐渐向左回转直到左右等各个方向推动时转轴不应有松动的现象停在某一位置此时的阻值便是电解电容的正向漏电阻此值略大于反向漏电阻实际使用经验表明电解电容的漏电阻一般应在几百k以上否则将不能正常工作在测试中若正向反向均无充电的现象即表针不动则说明容量消失或内部测出各绕组的空载电压值(U21U22U23U24)应符合要求值允许误差范围一般为高压绕组10低压绕组5带中心抽头的两组对称绕组的电压差应 2G一般小功率电源变压器允许温升为4050如果所用绝缘材料质量较好允许温升还可提高H检测判别各绕组的同名端在使用电源变压器时有时为了得到所需的次级电压可将两个或多个次级绕组串联起来使用采用串联法使用电源变压器时参加串联的各绕组的同名端必须正确连接不能搞错否则变压器不能正常工作I.电源变压器短路性故障的综合检测判别电源变压器发生短路性故障后的主要症状是发热严重和次级绕组输出电压失常通常线圈内部匝间短路点越多短路电流就越大而变压。

常用电子元器件检测方法与经验下随着电子技术的发展，电子元器件在各行各业的应用日益广泛。

为了保证电子设备的性能和可靠性，对电子元器件进行检测是必不可少的。

下面介绍一些常用的电子元器件检测方法和一些经验。

1.电阻器的检测方法：-使用万用表测量电阻值，比较测量值和标称值的差异。

-对有线圈的电阻器，使用万用表的二线法，测量两端的电阻值，并与标称值进行比较。

2.电容器的检测方法：-使用万用表测量电容值，比较测量值和标称值的差异。

-使用LCR表测量电容值，更加精确。

3.二极管和三极管的检测方法：-使用万用表的二极管测量功能，测量正向电压和反向电压，并与规格书上的值进行比较。

-使用数字万用表的hFE功能，测量三极管的放大倍数，并与规格书上的值进行比较。

4.MOS管和JFET的检测方法：-使用万用表的二极管测量功能，测量栅极与源极之间的电阻值，判断器件是否损坏。

-使用LCR表的特殊测试功能，测量栅极与源极之间的电容值。

5.传感器的检测方法：-使用模拟量万用表或示波器，测量传感器的输出电压或电流信号，进行与规格书上的值进行比较。

-使用专门的测试仪器或测试板，根据传感器的工作原理进行测试，如温度传感器的测试可以使用温度校准仪器或恒温槽。

6.电机的检测方法：-使用万用表测量电机的绕组电阻，判断是否有短路或断路。

-使用直流电机测试仪，测量电机的运行电流和转速，并与规格书上的值进行比较。

7.开关的检测方法：-使用万用表的二极管测量功能，测量在不同开关状态下开关引脚的电压值。

-使用示波器测试开关的开关速度和开关波形，判断开关是否正常工作。

8.电源的检测方法：-使用电压表或示波器，测量电源输出的电压值和纹波大小，并与规格书上的值进行比较。

-使用稳压电源测试仪，调整电源输出电压和电流，并观察电源的稳定性和负载调整能力。

这些都是一些常用的电子元器件检测方法和经验，在实际应用中还需要结合具体的电子元器件和设备进行测试。

对于一些特殊的元器件，可能需要使用专门的测试仪器或测试方法，以确保元器件的质量和性能。

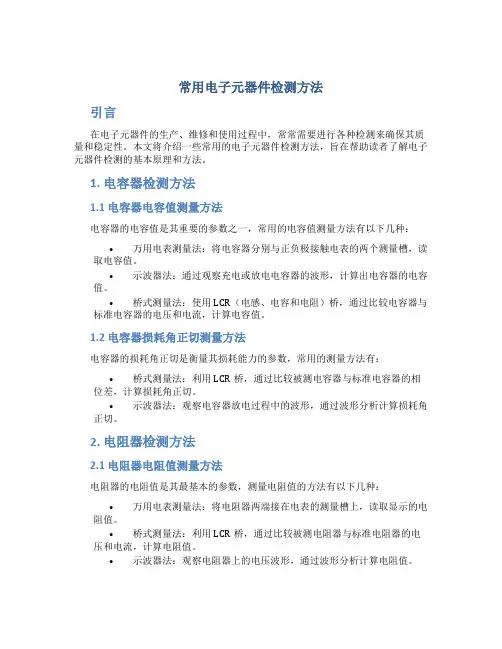

常用电子元器件检测方法引言在电子元器件的生产、维修和使用过程中，常常需要进行各种检测来确保其质量和稳定性。

本文将介绍一些常用的电子元器件检测方法，旨在帮助读者了解电子元器件检测的基本原理和方法。

1. 电容器检测方法1.1 电容器电容值测量方法电容器的电容值是其重要的参数之一，常用的电容值测量方法有以下几种：•万用电表测量法：将电容器分别与正负极接触电表的两个测量槽，读取电容值。

•示波器法：通过观察充电或放电电容器的波形，计算出电容器的电容值。

•桥式测量法：使用LCR（电感、电容和电阻）桥，通过比较电容器与标准电容器的电压和电流，计算电容值。

1.2 电容器损耗角正切测量方法电容器的损耗角正切是衡量其损耗能力的参数，常用的测量方法有：•桥式测量法：利用LCR桥，通过比较被测电容器与标准电容器的相位差，计算损耗角正切。

•示波器法：观察电容器放电过程中的波形，通过波形分析计算损耗角正切。

2. 电阻器检测方法2.1 电阻器电阻值测量方法电阻器的电阻值是其最基本的参数，测量电阻值的方法有以下几种：•万用电表测量法：将电阻器两端接在电表的测量槽上，读取显示的电阻值。

•桥式测量法：利用LCR桥，通过比较被测电阻器与标准电阻器的电压和电流，计算电阻值。

•示波器法：观察电阻器上的电压波形，通过波形分析计算电阻值。

2.2 电阻器功率测量方法电阻器的功率是其可以承受的最大功率，常用的测量方法有：•万用电表测量法：将电阻器两端接在电表的测量槽上，读取显示的功率值。

•桥式测量法：利用LCR桥，通过比较被测电阻器与标准电阻器的电压和电流，计算功率值。

3. 二极管检测方法3.1 二极管正向电压测量方法二极管的正向电压是其正常工作的重要参数，测量正向电压的方法有以下几种：•万用电表测量法：将电源正负极分别接在二极管的两个引脚上，读取显示的正向电压值。

•示波器法：在二极管信号路径上接入示波器，观察正向导通过程的波形，通过波形分析计算正向电压。

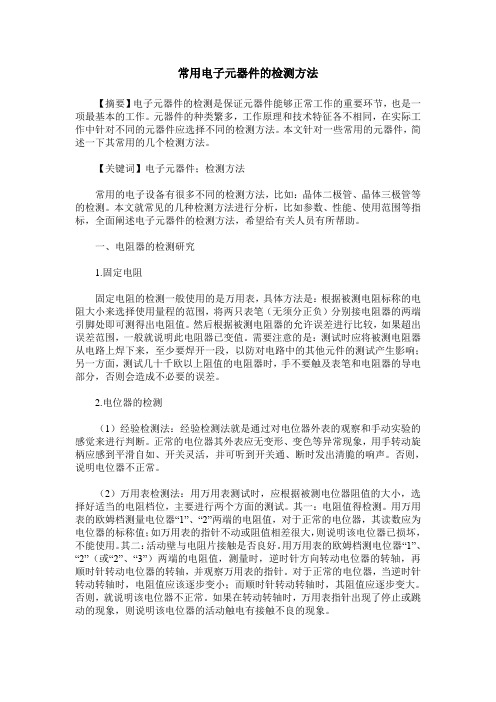

常用电子元器件的检测方法【摘要】电子元器件的检测是保证元器件能够正常工作的重要环节，也是一项最基本的工作。

元器件的种类繁多，工作原理和技术特征各不相同，在实际工作中针对不同的元器件应选择不同的检测方法。

本文针对一些常用的元器件，简述一下其常用的几个检测方法。

【关键词】电子元器件；检测方法常用的电子设备有很多不同的检测方法，比如：晶体二极管、晶体三极管等的检测。

本文就常见的几种检测方法进行分析，比如参数、性能、使用范围等指标，全面阐述电子元器件的检测方法，希望给有关人员有所帮助。

一、电阻器的检测研究1.固定电阻固定电阻的检测一般使用的是万用表，具体方法是：根据被测电阻标称的电阻大小来选择使用量程的范围，将两只表笔（无须分正负）分别接电阻器的两端引脚处即可测得出电阻值。

然后根据被测电阻器的允许误差进行比较，如果超出误差范围，一般就说明此电阻器已变值。

需要注意的是：测试时应将被测电阻器从电路上焊下来，至少要焊开一段，以防对电路中的其他元件的测试产生影响；另一方面，测试几十千欧以上阻值的电阻器时，手不要触及表笔和电阻器的导电部分，否则会造成不必要的误差。

2.电位器的检测（1）经验检测法：经验检测法就是通过对电位器外表的观察和手动实验的感觉来进行判断。

正常的电位器其外表应无变形、变色等异常现象，用手转动旋柄应感到平滑自如、开关灵活，并可听到开关通、断时发出清脆的响声。

否则，说明电位器不正常。

（2）万用表检测法：用万用表测试时，应根据被测电位器阻值的大小，选择好适当的电阻档位，主要进行两个方面的测试。

其一：电阻值得检测。

用万用表的欧姆档测量电位器“1”、“2”两端的电阻值，对于正常的电位器，其读数应为电位器的标称值；如万用表的指针不动或阻值相差很大，则说明该电位器已损坏，不能使用。

其二：活动壁与电阻片接触是否良好。

用万用表的欧姆档测电位器“1”、“2”（或“2”、“3”）两端的电阻值，测量时，逆时针方向转动电位器的转轴，再顺时针转动电位器的转轴，并观察万用表的指针。

常见电子元器件检测技巧资料收集于网上或书籍，版权归原作者所有1.电阻器的检测将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。

2.二极管的好坏的测试把万用表的黑表笔（表内正极）接触二极管的正极，红表笔接触二极管的负极。

若表针不摆到0值而是停在标度盘的中间，这时的阻值就是二极管的正向电阻，一般正向电阻越小越好。

若正向电阻为0值，说明管芯短路损坏，若正向电阻接近无穷大值，说明管芯断路。

短路和断路的管子都不能使用。

.3. 电解电容的极性的判断用万用表测量电解电容器的漏电电阻，并记下这个阻值的大小，然后将红、黑表棒对调再测电容器的漏电电阻，将两次所测得的阻值对比，漏电电阻小的一次，黑表棒所接触的是负极。

4.电解电容器的检测电解电容的容量较一般固定电容大得多,所以,测量时,应针对不同容量选用合适的量程。

根据经验,一般情况下,1～47μF间的电容,可用R×1k挡测量,大于47μF 的电容可用R×100挡测量。

将万用表红表笔接负极,黑表笔接正极,在刚接触的瞬间,万用表指针即向右偏转较大偏度(对于同一电阻挡,容量越大,摆幅越大),接着逐渐向左回转,直到停在某一位置。

此时的阻值便是电解电容的正向漏电阻,此值略大于反向漏电阻。

实际使用经验表明,电解电容的漏电阻一般应在几百kΩ以上,否则,将不能正常工作。

在测试中,若正向、反向均无充电的现象,即表针不动,则说明容量消失或内部断路;如果所测阻值很小或为零,说明电容漏电大或已击穿损坏,不能再使用。

对于正、负极标志不明的电解电容器,可利用上述测量漏电阻的方法加以判别。

即先任意测一下漏电阻,记住其大小,然后交换表笔再测出一个阻值。

两次测量中阻值大的那一次便是正向接法,即黑表笔接的是正极,红表笔接的是负极。

5.测整流电桥各脚的极性万用表置RX1K挡，黑表笔接桥堆的任意引脚，红表笔先后测其余三只脚，如果读数均为无穷大。

则黑表笔所接的为桥堆的输出正极，如果读数为4~10K ，则黑表笔接的为桥堆的输出负极，其余两只脚为桥堆的交流输入端。

常用電子元器件檢測方法與經驗元器件的檢測是家電維修的一項基本功，如何準確有效地檢測元器件的相關參數，判斷元器件的是否正常，不是一件千篇一律的事，必須根據不同的元器件採用不同的方法，從而判斷元器件的正常與否。

特別對初學者來說，熟練掌握常用元器件的檢測方法和經驗很有必要，以下對常用電子元器件的檢測經驗和方法進行介紹供對考。

一、電阻器的檢測方法與經驗：1固定電阻器的檢測﹕A將兩表筆(不分正負)分別與電阻的兩端引腳相接即可測出實際電阻值。

爲了提高測量精度，應根據被測電阻標稱值的大小來選擇量程。

由於歐姆擋刻度的非線性關係，它的中間一段分度較爲精細，因此應使指標指示值盡可能落到刻度的中段位置，即全刻度起始的20％～80％弧度範圍內，以使測量更準確。

根據電阻誤差等級不同。

讀數與標稱阻值之間分別允許有±5％、±10％或±20％的誤差。

如不相符，超出誤差範圍，則說明該電阻值變值了。

B注意：測試時，特別是在測幾十kΩ以上阻值的電阻時，手不要觸及表筆和電阻的導電部分；被檢測的電阻從電路中焊下來，至少要焊開一個頭，以免電路中的其他元件對測試産生影響，造成測量誤差；色環電阻的阻值雖然能以色環標誌來確定，但在使用時最好還是用萬用表測試一下其實際阻值。

2水泥電阻的檢測﹕檢測水泥電阻的方法及注意事項與檢測普通固定電阻完全相同。

3熔斷電阻器的檢測﹕在電路中，當熔斷電阻器熔斷開路後，可根據經驗作出判斷：若發現熔斷電阻器表面發黑或燒焦，可斷定是其負荷過重，通過它的電流超過額定值很多倍所致；如果其表面無任何痕迹而開路，則表明流過的電流剛好等於或稍大於其額定熔斷值。

對於表面無任何痕迹的熔斷電阻器好壞的判斷，可借助萬用表R×1擋來測量，爲保證測量準確，應將熔斷電阻器一端從電路上焊下。

若測得的阻值爲無窮大，則說明此熔斷電阻器已失效開路，若測得的阻值與標稱值相差甚遠，表明電阻變值，也不宜再使用。

在維修實踐中發現，也有少數熔斷電阻器在電路中被擊穿短路的現象，檢測時也應予以注意。

常用电子元件检测方法
一、基本思路
电子元件的检测是检验电子元件的基本性能的一种重要工作，它的目
的在于通过检测来确定电子元件的质量，确保电子元件的工作性能。

常用
的电子元件检测方法有多种，根据不同的电子元件类型，可以采用不同的
检测方法，以确保检测出的结果足够准确。

1、功能检测。

在功能检测中，根据电子元件的构成、功能特性和使
用环境，可以采用电路模拟、性能参数对比、质量指标测试等方法，来检
测其功能性能是否正确。

2、封装检测。

封装检测是检查电子元件的外观特性，包括体积、轮
廓型状、表面特性、封装结构等，以确保电子元件的正确性与安全性。

3、成膜检测。

成膜检测是检测电子元件及其封装材料的封装表面是
否覆盖有均匀的一层膜，如金属膜、铝膜等，以确保电子元件的电子性能。

4、接触检测。

接触检测是检查电子元件及其封装外壳、外接端子之
间接触处的耐电性能，以确保电子元件的正确性与安全性。

5、绝缘检测。

绝缘检测是检测电子元件及其封装外壳、外接端子之
间的电磁绝缘性能，以确保电路的安全稳定的工作性能。

6、电性能检测。

模拟电路常用电子元器件的检测方法分析
在模拟电路设计和调试中，经常需要检测各种电子元器件的质量和参数是否符合设计要求，特别是在元器件选型和采购过程中，检测元器件的质量更是至关重要。

本文将介绍一些常用的电子元器件的检测方法。

一、电阻器
常用的电阻检测方法有两种：外观检测和电参量检测。

1. 外观检测
外观检测主要是检查电阻器的尺寸、表面状态、铅脚状态、印字和标志等。

尺寸检测：通过比较尺寸和实际值是否符合规定要求来判断其质量。

表面状态检测：检查电阻表面有无破损、污染和变形等现象。

铅脚状态检测：检查铅脚是否完整、弯曲或不平整。

印字和标志检测：电阻阻值、容差、品质等参数都应该有清晰的印字和标志表示。

2. 电参量检测
电参量检测主要是通过测量电阻器的阻值、容差、温度系数等电参数来判断其质量。

阻值检测：用万用表或LCR表等测量仪器分别测量电阻值，应与电阻的实际标称值相近，误差范围在其许用范围之内。

二、电容器
三、电感器
四、二极管
反向电容检测：根据二极管标识，用LCR表等测量仪器分别测量其反向电容，应小于其许用范围。

总之，在检测电子元器件时，一定要仔细检查其外观和电参量，并采取合适的检测仪器及方法来进行检测。

只有通过严格的检测和质量控制，才能确保元器件的质量，从而保证整个电路的可靠性和稳定性。

常用电子元件的检测方法元器件的检测是家电维修的一项底子功，如何准确有效地检测元器件的相关参数，判断元器件的是否正常，不是一件陈旧见解的事，必需按照不同的元器件采用不同的方法，从而判断元器件的正常与否。

出格对初学者来说，熟练掌握常用元器件的检测方法和经验很有必要，以下对常用电子元器件的检测经验和方法进行介绍供对考。

一、电阻器的检测方法与经验：1固定电阻器的检测。

A将两表笔(不分正负)别离与电阻的两端引脚相接即可测出实际电阻值。

为了提高测量精度，应按照被测电阻标称值的大小来选择量程。

由于欧姆挡刻度的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度的中段位置，即全刻度起始的20％～80％弧度范围内，以使测量更准确。

按照电阻误差等级不同。

读数与标称阻值之间别离允许有±5％、±10％或±20％的误差。

如不相符，超出误差范围，那么说明该电阻值变值了。

B 注意：测试时，出格是在测几十kΩ以上阻值的电阻时，手不要触及表笔和电阻的导电局部；被检测的电阻从电路中焊下来，至少要焊开一个头，以免电路中的其他元件对测试发生影响，造成测量误差；色环电阻的阻值虽然能以色环标识表记标帜来确定，但在使用时最好还是用万用表测试一下其实际阻值。

2水泥电阻的检测。

检测水泥电阻的方法及本卷须知与检测普通固定电阻完全不异。

3熔断电阻器的检测。

在电路中，当熔断电阻器熔断开路后，可按照经验作出判断：假设发现熔断电阻器外表发黑或烧焦，可断定是其负荷过重，通过它的电流超过额定值很多倍所致；如果其外表无任何陈迹而开路，那么说明流过的电流刚好等于或稍大于其额定熔断值。

对于外表无任何陈迹的熔断电阻器好坏的判断，可借助万用表R×1挡来测量，为包管测量准确，应将熔断电阻器一端从电路上焊下。

假设测得的阻值为无穷大，那么说明此熔断电阻器已掉效开路，假设测得的阻值与标称值相差甚远，说明电阻变值，也不宜再使用。
