消防水系统设置计算消防水系统设置计算是指根据建筑物的结构、用途和容量等因素，合理地确定消防水系统的设计规模和布置方式的计算工作。
消防水系统设置是建筑设计的重要部分，它是建筑物发生火灾时提供灭火、救援和疏散安全的重要设施。
下面将从建筑物分类、水源计算、给水管网设计、室内消火栓及喷淋系统布置等几个方面进行详细说明。
一、建筑物分类根据《建筑消防设计规范》的规定，建筑物按照火势、高度和使用性质等因素进行分类。
根据不同类别的建筑物，消防水系统的设计规模和布置方式也有所不同。
一般来说，建筑物的消防水系统可以分为以下几类：1.住宅区消防水系统：主要包括居住用房和公共区域的消防水系统，如住宅楼和公寓楼的室内消火栓和室内喷淋系统。
2.商业区消防水系统：主要包括商场、办公楼和酒店等建筑物的室内消火栓、室内喷淋系统和室外消防栓等。
3.工业区消防水系统：主要包括工厂、仓库和加油站等建筑物的室内和室外消防水系统，如室内消火栓、室内喷淋系统和喷洒系统等。
根据建筑物的分类，可以确定不同类别建筑物所需的消防水系统设计规模和布置方式。
不同类别建筑物的消防水系统的设计原则和要求略有不同。
二、水源计算消防水系统的设计首先要进行水源的计算。
水源计算是根据建筑物的结构、面积和火灾风险等因素，确定建筑物所需的灭火水流量和持续时间。
一般来说，消防水系统的设计流量取决于最不利的灭火单位，即建筑物中面积最大、火势最大的火灾单位。
水源计算的结果可以用来确定建筑物所需的消防水泵的数量和功率，以及消防水系统的管网设计。
三、给水管网设计给水管网设计是指根据建筑物的布局、用水量和最不利的消防水流量等因素，合理地设置给水管道的数量、直径和布置方式的计算工作。
给水管网设计是消防水系统设计的重要环节，它直接影响到消防水系统的正常运行和水流的供应。
给水管网设计要满足消防水系统的需求，同时考虑到给水管道的压力损失、供水可靠性和经济性等因素。
四、室内消火栓及喷淋系统布置室内消火栓和喷淋系统是建筑物的主要消防设施，它们的布置要合理、方便和可靠。
建筑给水排水设计计算说明书目录L设计任务及设计资料1.1任务 (1)1.2条件 (1)2.设计过程说明2.1给水工程 (1)3 .设计计算3.1 室内给水系统的计算3.1.1 相关参数的确定 3・1.2最高日用水量Qd ........3∙1∙3最大时用水量Qh 及平均时用水量Qp 3∙L4进行水力计算3-1.5水表选择及水表水头损失的计算 3∙1∙6给水引入管的设计流量确定 ......3.3消防系统的计算3.L7住宅给水最不利点水头损失计算 10 3.L8商场给水最不利点水头损失计算 11 3.1.9管材、附件及水表的选择总说明 11 附：给水系统原理图；给水系统计算表12 3.2室内污废排水系统的计算24 3.2.1排水系统方案选择及布置 24 322卫生器具排水当量263.2.3管道水力计算 ..... . (27)324排水管水力计算 27 325化粪池设计28 附：污废排水系统原理图；污废排水系统计算表30 40331相关参数的确定 3.3.2 消火栓保护半径的计算 ....................................... 41 3.3.3 水枪喷嘴所需水压Hq 计算3.3.4 水龙带水头损失hd .................................................................................... 42 3.3.5 消火栓口所处需水压Hxh .......................................................................... 43 3.3.6 水力计算 .................................................. 43 3.3.7 校核 ....3・3.8.灭火器的计算 ............................................... 45 3.3.9 水泵接合器 ................................................. 46 附：消防系统原理图；消防系统计算表 ........................... 47 3∙4雨水系统的计算 ............................... 49 3.4.1 雨水排水方式选择 ........................................... 49 3.4.2 雨水管道的布置 ............................................. 50 3.4.3 每根立管汇流面积 . (52),径 (53)3.4.5 溢流口的计算 ............................................... 55 附：雨水排水系统计算表 . (57)4•结论 ........................................... 56 5.心得体会4042♦♦♦♦♦♦♦♦4558L设计任务及设计资料1.1任务1.根据要求完成一栋商住两用建筑给排水工程初步设计。
课程设计题目：C-6建筑给水排水工程设计专业班级学生姓名完成日期课程设计指导教师目录第一章课程设计任务书一、............................................................... 设计目的1二、................................................................... 概况1三、......................................................... 设计内容及要求1四、设计成果1第二章课程设计指导书一、........................................................... 卫生设备布置3二、............................................................... 给水系统3三、........................................................... 消防给水系统3四、............................................................... 排水系统4五、........................................................... 主要参考文献4第三章C-6建筑设计计算说明书一、................................................... 建筑内部给水系统计算5二、............................................... 建筑内部消防给水系统计算9三、................................................... 建筑内部排水系统计算12附录：1、给排水平面布置图2、给水系统图3、消防给水系统图4、排水系统图5、卫生间大样图课程设计任务书一、设计目的课程设计是本课程教学的一个实践性环节，是基础理论、基本知识的学习和基本技术训练的继续、深化和发展。
给排水工程量计算方法总结一、主要分项工程内容1、给水工程1.1、室内给水管网；1.2、给水附件；1.2.1、控制附件1.2.2、配水附件1.3、支架，套管，法兰。
2、排水工程2.1、排水管网；2.2、清通设备（支管：地面扫除口，法兰端盖；干管：检查口；室外排水井。
）注：地面扫除口是未计价材料，需要单独列项。
2.3、土建类配件。
3、卫生设备4、零星类土建工程二、室内给水管网1、列项：区分室内外、管材、连接方法、规格计算2、分界线：室内外（检查井、阀门井、水表井或外墙皮1.5m 作为分界）3、计算规则：3.1、以标注为准；3.2、计算至卫生设备中心；3.3、以室内内墙皮为准。
4、注意：管道与设备的分界线，以标准图为准。
三、排水管网1、列项：区分室内外、管材、连接方法、规格计算2、分界线：室内外（排水检查井或外墙皮1.5m 作为分界）3、计算规则：3.1、以标注为准；3.2、计算至卫生设备中心。
4、注意：管道与设备的分界线，以标准图为准。
注：如果卫生设备的水封（存水弯）在楼面以上，分界线以标注或楼面为准；如果卫生设备的水封（存水弯）在楼面以下，分界线以排水横管为准；四、计算1、管道水平长：根据平面图（标准、轴线、卫生设备位置推算）2、管道垂直长：系统图（用标高计算）3、给水附件：3.1、控制附件：阀门等3.2、配水附件：水龙头等。
4、套管：4.1、镀锌铁皮套管：定额已包含安装费，按被穿管径确定规格。
4.2、钢套管：A、执行室外焊接钢管定额，以延长米计算。
B、按被穿管径加2 号确定规格。
C、厚度计算：穿墙套管以墙厚度确定；穿楼板以下面平，上面加20-30mm 确定长度。
4.3、防水套管：执行第六册定额。
5、法兰：以“副”为单位，规格以被穿管道直径确定；法兰阀门已包含了管道法兰；两个法兰附件相连时，使用单面法兰。
6、支架。
除锈刷漆另计7、水表：注意水表的组成（其中：螺纹水表包含了1个截止阀；法兰水表包含了3个截止阀，1个止回阀）8、给水管网：清洗消毒排水管网：地面清扫口、地漏、排水栓记住9、其他：管道土方开挖；水磨石水池；管道支墩管道工程工程量的计算规则及内容一、管道工程各种管道，均以施工图所示管道中心线长度以“米”为计量单位，不扣除阀门及管件（包括减压阀、疏水器、水表、伸缩器等成组安装）所占长度。

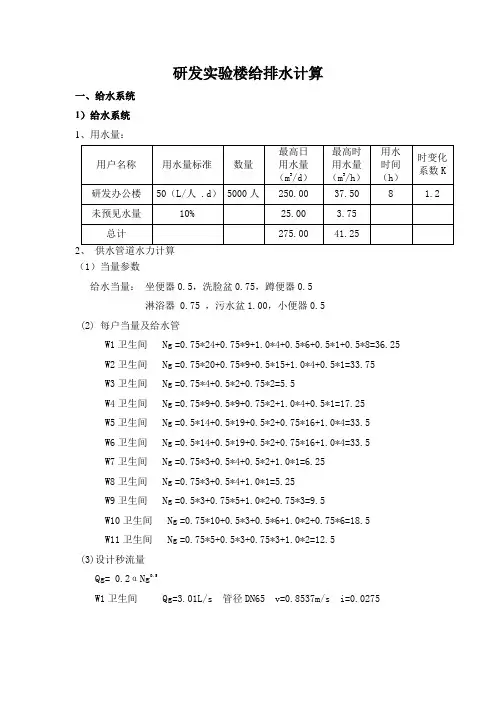

研发实验楼给排水计算一、给水系统1）给水系统1、用水量：（1）当量参数给水当量：坐便器0.5，洗脸盆0.75，蹲便器0.5淋浴器 0.75 ，污水盆1.00，小便器0.5(2) 每户当量及给水管W1卫生间 Ng=0.75*24+0.75*9+1.0*4+0.5*6+0.5*1+0.5*8=36.25 W2卫生间 Ng=0.75*20+0.75*9+0.5*15+1.0*4+0.5*1=33.75W3卫生间 Ng=0.75*4+0.5*2+0.75*2=5.5W4卫生间 Ng=0.75*9+0.5*9+0.75*2+1.0*4+0.5*1=17.25W5卫生间 Ng=0.5*14+0.5*19+0.5*2+0.75*16+1.0*4=33.5W6卫生间 Ng=0.5*14+0.5*19+0.5*2+0.75*16+1.0*4=33.5W7卫生间 Ng=0.75*3+0.5*4+0.5*2+1.0*1=6.25W8卫生间 Ng=0.75*3+0.5*4+1.0*1=5.25W9卫生间 Ng=0.5*3+0.75*5+1.0*2+0.75*3=9.5W10卫生间 Ng=0.75*10+0.5*3+0.5*6+1.0*2+0.75*6=18.5W11卫生间 Ng=0.75*5+0.5*3+0.75*3+1.0*2=12.5(3)设计秒流量Qg= 0.2αNg0.5W1卫生间 Qg=3.01L/s 管径DN65 v=0.8537m/s i=0.0275W2卫生间 Qg=2.94 L/s 管径DN65 v=0.8339m/s i=0.0264W3卫生间 Qg=0.71 L/s 管径DN32 v=0.7486m/s i=0.0508W4卫生间 Qg=2.45 L/s 管径DN50 v=1.1536m/s i=0.067W5卫生间 Qg=2.94 L/s 管径DN65 v=0.8339m/s i=0.0264W6卫生间 Qg=2.94 L/s 管径DN65 v=0.8339m/s i=0.0264W7卫生间 Qg=0.75 L/s 管径DN32 v=0.7908m/s i=0.0561W8卫生间 Qg=0.69 L/s 管径DN32 v=0.7275m/s i=0.0482W9卫生间 Qg=2.13 L/s 管径DN50 v=1.003m/s i=0.0516W10卫生间Qg=2.49 L/s 管径DN50 v=1.1725m/s i=0.0691W11卫生间Qg=2.26 L/s 管径DN50 v=1.0462m/s i=0.0577JL1Ng=33.5+9.5=43 Qg=3.17 L/s 管径DN65 v=0.8991m/s i=0.0303JL2Ng=33.5+9.5=43 Qg=3.17 L/s 管径DN65 v=0.8991m/s i=0.0303JL3Ng=33.5+18.5=52 Qg=3.37 L/s 管径DN65 v=0.9559m/s i=0.034JL4Ng=33.5+12.5=46 Qg=3.24 L/s 管径DN65 v=0.9190m/s i=0.0316JL5Ng=17.25 Qg=2.45 L/s 管径DN50 v=1.1536m/s i=0.067JL6Ng=17.25 Qg=2.45 L/s 管径DN50 v=1.1536m/s i=0.067JL7Ng=6.25 Qg=0.75 L/s 管径DN32 v=0.7908m/s i=0.0561JL8Ng=5.25 Qg=0.69 L/s 管径DN32 v=0.7275m/s i=0.0482JL9Ng=36.25+5.5=41.75 Qg=3.14 L/s 管径DN65 v=0.8906m/s i=0.0298JL10Ng=33.75 Qg=2.94 L/s 管径DN65 v=0.8339m/s i=0.0246 扬程H=几何高差+管道水头损失+出口自由水头a. 几何高差:取最高用水点与地下最低水位之差：12.10mb. 管道水头损失JL3对水头要求最高Qb=12.132 m3/h，DN65，v=0.9559m/s i=0.034,L=200局部按沿程损失的20 计,则管道水头损失＝0.034×200×1.2＝8.16c.出口自由水头:取2 m，取安全水头5 mH＝12.10+8.16+7＝27.26m故供水压力为H×1. 1=29.97m，取H为30m。
引言概述:给排水工程预算计算是一个重要的环节，它主要包括确定项目需求、估算材料和设备成本以及计算人力成本。
本文将以引言概述、正文内容和总结三部分，详细介绍给排水工程预算计算的顺序。
正文内容:一、确定项目需求1. 分析项目需求的重要性：了解项目规模、目标市场以及主要需求，确定项目需求对预算计算的影响。
2. 评估项目的技术要求：对给排水工程的技术要求进行评估，包括水量、水质、水压等指标，在预算计算中考虑技术要求的影响。
3. 确定工程的施工周期：预估给排水工程的施工周期，将施工周期考虑到预算计算中。
二、估算材料和设备成本1. 研究市场价格：调查市场上各种材料和设备的价格，了解供应商提供的价格范围，并结合项目需求进行比较和评估。
2. 选择合适的材料和设备：基于项目需求和市场价格，选择适合的材料和设备，确保质量和成本的平衡。
3. 计算材料和设备数量：根据项目需求和规格要求，计算所需的材料和设备的数量，并考虑到损耗和备用的情况。
三、计算人力成本1. 确定工作量：根据项目需求和施工周期，确定所需的人工工作量，包括图纸设计、设备安装、管道连接等。
2. 定义工作岗位和职责：划分工作岗位和职责，明确各个岗位的职责和工作量，为计算人力成本提供准确的依据。
3. 估算薪资和福利：根据行业标准和当地的劳动力市场情况，估算各个岗位的薪资和福利，并结合预算计算确定人力成本的分配比例。
四、其他成本考虑1. 考虑土地和租金成本：如果项目需要租赁土地或场地，需要考虑土地租金和租赁期限，将其计入预算计算中。
2. 考虑运输和保险成本：将运输和保险成本计入预算计算中，确保项目的顺利进行和风险的控制。
3. 考虑工程管理和监理费用：将工程管理和监理的费用计入预算中，确保项目有良好的管理和监管。
五、风险管理1. 识别和评估风险：对给排水工程可能面临的风险进行识别和评估，包括材料供应风险、技术风险以及人力和预算风险等。
2. 制定风险应对策略：根据风险的严重程度和可能性，制定相应的风险应对策略，包括备用材料的准备、技术支持的协调和预留一定的预算等。
一、建筑内部给水系统设计计算步骤
1. 初步确定系统方案
⑴给水系统——生活、生活～生产、生产～消防、
⑵供水方式： H0与估算的H 比较确定
H0＞H
H0稍＜H
H0＜H
⑶管路图式：下行上给、上行下给、中分
⑷建筑物的性质：重要——环状、暗装。
不重要——枝状、明装。
2. 管道平面布置
地下室、底层、标准层、顶层、屋面、水箱间
内容包括：引入管、干管、立管、支管、卫生设备、水池、水泵、水箱。
（并向建筑、结构、暖通、电气提供地沟、立管位置、水箱位置）
3. 绘制计算草图
⑴可不按比例画，但应按实际布置位置情况画；
⑵画出水池、水泵、水箱及室外管网示意图：
⑶以流量变化为节点，对计算管路编号；
上行下给从最高最远用水点至水箱，
下行上给从最高最远用水点至水水泵或室外管网。
⑷其他管路编号（一张草图上编号不能重）。
⑸标出管长。
4. 据建筑物类型确定设计秒流量计算公式及参数
5. 列表进行水力计算确定各管段的
计算管路：qg 、DN 、V 、I 、hy
其他管路：qg 、DN 、V
6、求计算管路的沿程水头损失、局部水头损失、水表水头损失。
7、求系统所需压力H
8、校核室外管网资用水头Ho 。
最后确定供水方式
9、增压贮水调节设备设计计算（若 Ho＞H 接第 10步）
水箱：容积、选定型产品、确定水箱的安装高度。
水泵：出水量、扬程、选产品类型和数量
水池：容积、几何尺寸、标高（最高水位、最低水位）提交给搞结构的。
10、绘制正式平面图
地下室、底层、标准层、顶层、屋面、水箱间
11、绘制正式系统图
标出管径、坡度、管件、附件、标高
12、局部放大图
卫生间、水泵房、水箱间
13、说明： 0.00、图中单位、管材、连接方法、管道固定、穿墙、穿楼板、防腐、施工要求等。
14、材料设备表
序号、名称、规格、型号、单位、数量、重量、生产厂家等
二、室内排水管网设计计算步骤
1管道平面布置
支管、立管、横干管、排出管、地沟。
2确定通气方式
3绘制系统计算草图
4确定横支管的管径与坡度
5计算立管的排水设计秒流量（立管不变径）
6查表确定立管管径
7分段计算横干管、排出管的排水设计秒流量
8查表确定横干管、排出管的管径与坡度
9计算确定通气管的管径
10绘制正式的平面图
11绘制正式的系统图
管径、坡度、控制点标高、水封、地漏、清扫口、检查口、检查井。
12说明和材料表
三、普通外排水系统(宜按重力无压流系统设计设计计算步骤
⑴根据屋面坡度和建筑物立面要求，布置立管（8～12米）
⑵计算每根立管的汇水面积；
⑶求每根立管的泻水量
⑷按堰流式斗雨水系统查表XXX 确定立管管径。
四、室内热水供应系统计算步骤:
一. 热水供应系统方案选择
1系统确定：集中——局部
2加热方式
1）热源、发热设备
2）热媒：蒸汽——热水
3）加热方式：直接——间接
4）加热设备：容积式——半容积式——半即热式——快速式3.供应热水制度：全天——定时
4循环制度：全循环——半循环——不循环
5管路图式：
1）干管位置：上行下给——下行上给——中分
2）管程：异程式——同程式
6系统内的压力：开式——闭式
二. 管道系统和设备的平面布置
三绘制系统计算草图
配水管（干、立、支）、回水管（干、立、支）、冷水箱、加热器、循环泵、器材附件。
四. 加热系统设计计算
1. 耗热量计算
2. 热媒耗量计算
3. 换热面积计算
4. 贮热容积计算
5. 由换热面积和贮热容积选择加热器（征求甲方意见）
五. 第一循环系统设计计算
1. 热媒管道管径确定
2.冷凝管道管径确定；
六. 热水配水管网计算
1.计算设计秒流量；
2. 查表（60℃）确定管径、流速、单阻；
3. 求计算管路总水头损失；
4. 校核高位水箱安装高度或水泵的扬程。
七. 第二循环系统循环流量计算
1. 确定计算管路；
2. 节点分配水温；
3. 列表求计算管路循环流量；
4. 确定回水管管径；
5. 列表求计算管路配水管、回水管、加热器水头损失；
八. 计算选择循环水泵
九. 绘制正式的平面图和系统图
十. 说明和材料表
五、室内消火栓给水系统设计计算步骤
1根据建筑物的类型、高度、体积，确定同时灭火水枪支数，每只水枪最小出
水量，核最小充实水柱（ H m ）。
2确定消火栓口径（DN ），和水枪口径（d ）
3查表或计算确定实际出水量（q xh ），核水枪口所需水压（H q ）。
4平面布置立管，确定水带长度（L d ），并校核消火栓间距。
5绘制系统计算草图，（管道、消火栓、水泵结合器、消防水池消防水泵消防水箱）；
6计算消火栓口所需水压H xh
7分配立管流量，确定干管流量，列表进行水力计算，确定计算管路的管径、流速、单阻和沿程水头损失；
8求计算管路的累计沿程水头损失、局部水头损失、总水头损失； 9确定其它管段的管径；
10消防水池设计计算
容积、几何尺寸、标高
11消防水箱设计计算
容积、几何尺寸、安装高度、配管、水箱的个数；
12消防泵设计计算
扬程、出水量，选择消防泵的类型和台数；
13绘制正式的平面图和系统图
14局部放大图
水泵间、水箱间。
