客专线铺轨技术交底

编号：工程名称高台山至阜新至锦州铁路新邱至义县段扩能改造工程Ⅰ标段施工单位中国铁建大桥工程局集团有限公司交底项目（部位）铺轨车铺轨交底日期年月日交底内容（安全措施与注意事项）：铺轨车铺轨施工安全注意事项1、转动上层钢轨的托梁后,必须将托梁放在支座上,以免托梁转动与钢轨发生碰撞。

2、装完钢轨后，必须装上钢轨挡，以免钢轨撞向火车头或对人造成伤害。

3、装完每层钢轨后，两台锁轨器压板必须全部对所有钢轨进行锁定才能运输，以免造成不必要的损坏或伤害。

4、机车推进到达离已铺轨道端部500米时，机车应减速到3Km/H以下。

5、启动柴油发动机前应检查柴油发动机、各液压管件、电器元件、钢丝绳等性能良好，辊筒内不得有异物。

检查各开关、按钮是否在非工作状态,如不是, 将其调至非工作状态。

6、用卷扬机拖拉钢轨前，钢轨端头应装上导向斜契，以免撞坏分轨导框等其它部件。

在进入推送辊前面的导向辊之前应停止拖拉，取下导向斜契后才能将钢轨送入推送辊。

7、铺轨机在工作时，过渡装置下方严禁站人。

8、过渡装置下降时，应适应钢轨悬臂挠度控制下降位置。

下降按钮使用点动控制，以免下降速度过快对设备造成损坏。

9、牵引车拖拉装置两侧钢轨夹持口应与道床两侧扣件对称中心重合，偏差不能大于10mm，以免铺装过程中钢轨摩擦扣件和螺栓。

10、钢轨在推送装置推送的过程中应及时加地面滚筒并由两旁的工人用撬棍导正钢轨，以免钢轨撞坏钢轨扣件和螺栓。

11、每对钢轨快铺完时，在已铺钢轨前端约500mm处放置木方，以免机车在牵引过程中，钢轨突然掉下将道床的钢轨扣件和螺栓砸坏。

本表由施工单位填写并保存（一式三份。

班组一份、安全员一份、交底人一份）。

编号：工程名称高台山至阜新至锦州铁路新邱至义县段扩能改造工程Ⅰ标段施工单位中国铁建大桥工程局集团有限公司交底项目（部位）铺轨车铺轨交底日期年月日交底内容（安全措施与注意事项）：12、牵引车在启动两、三秒后，推送机构开始启动。

同时使钢轨始终处于拉紧状态，以便实现两根钢轨铺设后端部平齐。

轨排铺设技术交底书表格编号项目名称新建九景衢铁路江西段JQJXZQ-4标项目四分部轨排基地第页共页交底编号工程名称新建九景衢铁路江西段JQJXZQ-4标铺架工程设计文件图号施工部位现场施工交底日期一、工程概况新建九景衢铁路江西段JQJXZQ-4标铺架工程主要包括新建正线铺轨DK066+100～DK222+538、站场铺轨（鄱阳站、景德镇北站、赋春站、桥上村站、婺源站、新岗山站），以及景德镇市地区西南联络线、东南联络线和皖赣改线铺轨。

铺轨工程1.新建正线298.048km(单线)，起点里程DK066+100，终点里程DK222+538；2.新建车站6个：鄱阳站、景德镇北站、赋春站、桥上村站、婺源站、新岗山站；3.新建联络线2条：西南联络线1.634km，起点里程XNDK0+000，终点里程XNDK1+634.21；东南联络线2.568km，起点里程DNDK0+000，终点里程DNDK2+568.49；4.皖赣改线 1.011km，起点里程GK399+377.53，终点里GK400+388.87。

二、技术准备1.配轨表主要内容包括：轨节编号，起始里程，钢轨类型、长度，接头相错量，枕木类型，扣件类型，枕木布置。

2. 编制铺轨作业指导书，铺轨技术交底，铺轨的安全规程，并对施工人员进行岗前培训，考试合格方可上岗作业。

3. 掌握线路情况，坡度的大小，曲线的半径等，制定符合实际情况的施工方案。

2. 由专职测量人员进行测量放线，确定铺轨位置再进行作业。

三、材料准备常备料：铺轨机常用零部件，钢轨接头夹板及急救器，接头螺栓，弹条扣件，钢丝绳，倒链，撬棍，扳手等。

四、工艺流程铺轨工艺流程为：铺轨基地供轨排→编组列车→立倒装龙门架并吊装轨排→2号车对位→轨排前拖拉作业→吊铺轨排作业→安装鱼尾板及接头螺栓→线路维修。

五、施工要求1.施工准备铺轨前，首先要对已铺线路进行检查，必须满足行车的安全。

其次，预铺道碴的宽度、厚度、平整度、压实度必须满足规范要求，并在铺轨方向的线路右侧撒白灰线，距离线路中心为1.3米，铺轨时枕木头和白灰线对齐，保证铺轨的方向误差在5cm以内。

一、交底目的为确保铺轨施工过程中的安全，提高施工人员的安全意识，规范施工操作，特制定本安全技术交底。

二、交底内容1. 施工现场概况（1）工程名称：_________________________（2）工程地点：_________________________（3）施工工期：_________________________（4）施工内容：铺轨工程2. 施工安全注意事项（1）施工人员必须佩戴安全帽、安全带、防尘口罩等个人防护用品。

（2）施工现场应设置明显的警示标志，确保施工区域与作业区域分开。

（3）施工人员应熟悉施工现场环境，了解施工现场的临时设施、线路走向、地下管线等情况。

（4）施工人员必须遵守施工现场的安全规章制度，严禁酒后作业、疲劳作业。

3. 铺轨施工安全要点（1）施工前，对施工人员进行安全教育和技能培训，确保其具备相应的安全操作技能。

（2）施工前，对铺轨设备进行检查，确保其处于良好的工作状态。

（3）铺轨过程中，严格控制施工速度，避免因速度快而导致安全事故的发生。

（4）铺轨过程中，注意轨道的平稳性，防止轨道变形、扭曲。

（5）铺轨过程中，严禁在轨道上行走、站立，确保施工安全。

（6）铺轨过程中，如遇下雨、雪等恶劣天气，应立即停止施工，待天气好转后再继续施工。

4. 预防措施（1）加强施工现场安全管理，严格执行安全操作规程。

（2）定期对施工人员进行安全教育培训，提高其安全意识。

（3）对施工现场的临时设施、线路走向、地下管线等进行详细调查，确保施工安全。

（4）加强对施工设备的检查和维护，确保设备安全可靠。

（5）严格执行施工方案，确保施工过程中的安全。

三、交底人（姓名）：_________________________（职务）：_________________________（部门）：_________________________四、接受人（姓名）：_________________________（职务）：_________________________（部门）：_________________________五、交底时间_________________________六、备注1. 本交底适用于铺轨施工全过程。

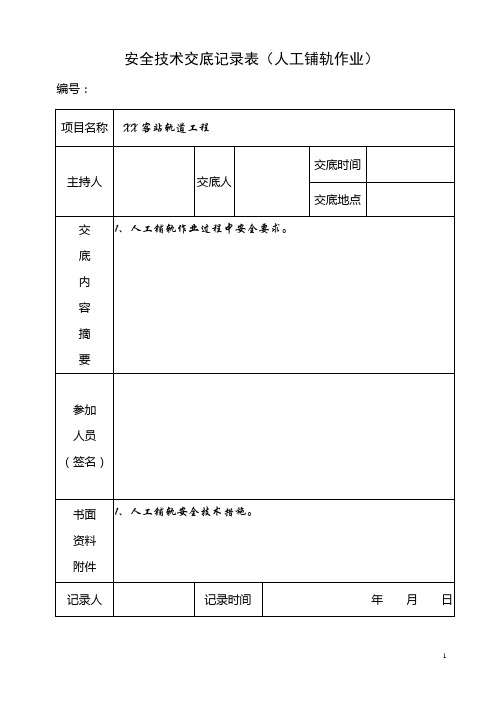

安全技术交底记录表（人工铺轨作业）编号：人工铺轨安全措施1、抬运钢轨和轨枕的跳板应符合有关规定，并安放稳固。

2、桥上散铺枕木应纵向进行，并应留出人行通道。

3、人工钉道应符合下列规定：（１）钉道程序不得错乱，各工序应前后错开，减少相互干扰；（２）钉道应使用抱锤，不得抡锤；每盘锤应前后错开３根木枕的距离，左右股错开不得小于４m；（３）压撬人员所处位臵应与打锤人员成直角方向，撬棍插入枕底长度不宜过短，防止滑撬，禁止坐骑压撬。

（４）在钢轨底部安放垫板、垫胶时，不得将手伸入枕顶轨底间；（５）连接钢轨接头，将钢轨推入已连接在另一钢轨上的两块接头夹板间时，严禁用手扶接头夹板或将手放在任何一根钢轨的端部；（６）安装接头夹板螺栓时，不得用手指摸探螺栓孔眼；（７）不得在轨顶敲打整直弯曲道钉，防止飞钉伤人；（８）当邻线来车时必须停止钉道作业，人员和料具一律撤出限界以外。

安全技术交底记录表（上碴整道作业）编号：上碴整道作业安全技术措施1、卸完碴后，立即有人专门清理，使卸下的道碴不超过轨面，保证行车安全。

2、整道过程中必须派专人防护，由经过专门培训持证上岗的防护员担任。

3、上碴整道要求当天起道拨道完工后，做好线路顺接工作，同时消除桥面轨道反超高和三角坑，确保行车安全。

4、既有线起拨道时不用齿条式压机，确保行车安全。

5、用风动车在桥面上碴时由调车员统一指挥风动碴车卸碴作业，并且有一位作业队级领导现场协调。

6、整道用的撬棍、压机棒等不得侵界影响行车安全。

使用撬棍的站在道心，防止用力不当造成人员从桥上坠落或工具、材料坠落伤及他人。

7、大、中桥和特大桥重点整道前，应设临时避车台。

8、经重点整道后的线路应及时补碴整道。

9、在已卸的碴堆上不得在卸其他轨料，应将轨料卸在限界以外，并堆放稳固。

10、起道和拨道应符合下列规定：（１）利用列车间隙时间进行上道作业时，不得使用齿条式起道机；（２）人工拨道应有专人指挥，动作一致，防止滑撬；（３）应设臵施工防护，随时作好下道准备。

技术交底书
说明：
1、技术交底格式统一采用四号宋体，行间距28，标题及一～四加粗；
2、文本统一格式为上2.5、下2、左2.5、右2；
3、交底附图一般采用CAD画图，不得直接采用图纸复印件；
4、技术交底必须包括以上一～四条内容，其他内容可适当增加；
5、技术交底内容必须具有可操作性，附有必要的图表、数据；
6、安全注意事项应简明扼要，突出重点，具有针对性；
7、质量验收标准依据《铁路隧道/桥涵/路基施工质量验收标准》；
8、技术交底必须附施工作业人员签字表，交底书里接收人员为现场技术管理人员；
9、交底人及复核人必须为技术员职称及以上，严禁实习生或见习生进行施工技术交底。

一、工程概述1. 工程名称：____________________2. 工程地点：____________________3. 工程规模：____________________4. 施工单位：____________________5. 监理单位：____________________二、施工前准备1. 技术交底（1）由项目技术负责人对施工人员进行安全技术交底，确保每位施工人员了解并掌握安全施工要求。

（2）交底内容包括：施工安全规定、操作规程、安全防护措施、应急处理预案等。

2. 施工现场布置（1）施工现场应设置明显的警示标志，如：禁止通行、危险区域等。

（2）施工现场应设置必要的安全防护设施，如：安全网、防护栏、警示灯等。

（3）施工现场应保持整洁，严禁乱堆乱放材料、工具等。

3. 施工人员配备（1）施工人员应具备相应的资质和技能，经过专业培训。

（2）施工人员应穿戴好个人防护用品，如：安全帽、安全带、防尘口罩等。

三、施工过程安全技术措施1. 施工前检查（1）对施工设备、工具进行检查，确保其安全可靠。

（2）对施工现场进行安全隐患排查，消除潜在的安全隐患。

2. 铺轨作业（1）轨条铺设时，应确保轨条平稳，不得有弯曲、扭曲等现象。

（2）轨条铺设过程中，应注意轨距、轨枕间距等参数的准确性。

（3）轨条连接时，应确保连接牢固，不得有松动、脱落等现象。

3. 轨枕作业（1）轨枕安装前，应对轨枕进行检查，确保其质量符合要求。

（2）轨枕安装时，应确保轨枕平整，不得有倾斜、歪曲等现象。

（3）轨枕间距应符合设计要求，不得有偏差。

4. 钢轨焊接（1）钢轨焊接前，应确保焊接设备、工具正常，焊接材料质量合格。

（2）焊接过程中，应严格按照焊接工艺要求进行操作。

（3）焊接完成后，应对焊接部位进行检查，确保焊接质量。

5. 防止坠落（1）施工人员上下班时，应使用安全梯或安全带。

（2）施工过程中，应确保施工人员站在稳固的平台上，不得站在钢轨、轨枕等易坠落部位。

一、交底项目：铺轨基地施工安全二、交底日期：____年____月____日三、施工单位：____公司四、分项工程名称：铺轨基地施工作业五、交底提要：为确保铺轨基地施工安全，提高施工效率，降低事故风险，特进行安全技术交底。

六、交底内容：1. 施工前准备工作：- 施工现场应按照施工平面图进行合理规划，明确材料堆放区、设备停放区及施工生活区等区域。

- 确保施工场地平整坚实，排水系统畅通，必要时进行地面硬化处理。

- 施工现场应设置明显的警示标志，警示区域包括危险区域、施工区域、休息区等。

2. 施工人员安全培训：- 施工人员必须经过专业培训，熟悉施工工艺和安全操作规程。

- 新员工必须进行岗前培训，掌握基本安全知识和操作技能。

- 定期对施工人员进行安全教育和技能培训，提高安全意识。

3. 机械设备管理：- 机械设备应定期进行维护保养，确保设备安全可靠。

- 操作人员必须熟悉设备性能和操作规程，不得擅自操作未经验证的设备。

- 设备操作过程中，应严格执行“一人一机一证”制度。

4. 施工现场安全管理：- 施工现场应设置安全防护设施，如围栏、警示标志、安全通道等。

- 施工现场严禁吸烟、使用明火，严禁在施工现场乱扔杂物。

- 施工现场应配备消防器材，并定期检查消防设施的有效性。

5. 施工过程安全控制：- 施工过程中，必须严格执行施工方案和安全操作规程。

- 施工人员必须佩戴安全帽、安全带等个人防护用品。

- 上下班高峰期，施工区域应设置专人指挥交通，确保交通安全。

- 遇到恶劣天气，应暂停施工，确保人员安全。

6. 应急救援措施：- 施工现场应制定应急救援预案，明确事故报告、救援程序、人员疏散等内容。

- 定期组织应急救援演练，提高应急救援能力。

- 施工现场应配备急救箱、担架等应急救援设备。

七、检查执行情况：- 施工单位应定期检查安全技术交底内容的执行情况，确保各项安全措施落实到位。

- 对发现的安全隐患，应及时整改，消除事故隐患。
