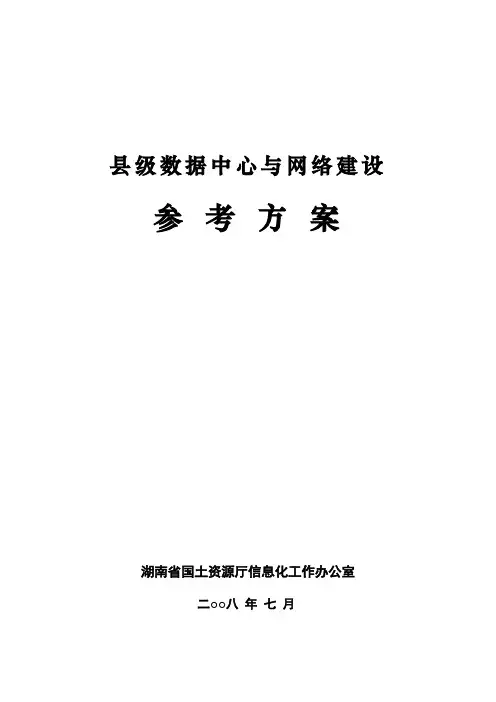

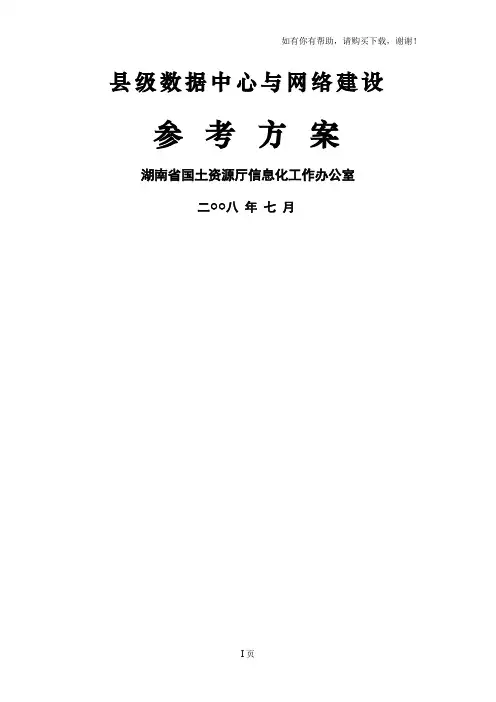

湖南省县级国土资源局数据中心与网络建设方案湖南省国土资源厅信息化工作办公室二○○八年七月目录1.前言2.目标任务2.1基本目标2.2配置要求3.建设依据4.建设内容5.综合布线5.1位置选择5.2信息点和交换机5.3布线设计5.4主机房6.网络系统6.1 总体结构6.2 网络结构6.3 网络核心层6.4 网络接入层6.5 服务器区（数据中心）7.安全系统7.1 安全配置7.2 安全管理8.计算机机房8.1 机房装饰设计8.2 供、配电系统设计8.3 防雷系统设计9.经费概算1、前言数据中心和网络系统是国土资源电子政务运行的基础，是各级国土资源信息远程交换与共享的基础平台。
全省国土资源工作会议上省厅明确要求今年底要实现省、市、县三级联网。
国土资源部在2008年 6 月召开的国土资源业务网建设研讨会上，也提出了2008 年年底实现我国中东部地区联网到县的基本要求。
2、目标任务2.1 基本目标根据国土资源部和厅党组的要求，建设好县级国土资源数据中心和网络系统，在2008 年底前实现国家、省、市、县四级联网，基本形成全省国土资源信息交换体系，为全省电子政务的运行提供基础保障。
2.2 配置要求方案一：基本配置，主要配置以下内容：（1）至少保证 1 套与互联网物理隔离的内网， 1 台路由器与市局联网；（2）至少配置 3 台内网服务器，其中数据库服务器配置RAID 和2T 以上存储空间；（3）1 台物理隔离网闸保证联网安全， 1 套网络版杀毒软件保证终端桌面安全；（4）具有基本防尘、防潮和控温的简易机房， 1 组机柜存放设备，有简单的防雷措施；（5）每个办公室至少有 1 台可以上内网的计算机。
方案二：标准配置，有条件的县局可以在基本配置的基础上加配以下设备：（1）有内外网物理隔离的两套局域网。
（2）选配网管服务器、备份系统、 SAN存储网络等。
（3）内网增配防火墙、内网安全管理等安全设备。
（4）计算机配置双硬盘和物理隔离卡。
3、建设依据◆计算机信息系统安全保护等级划分准则（GB 17859-1999）◆全国国土资源信息网络系统建设规范◆电子政务工程技术指南◆电子政务保密管理指南◆湖南省金土工程一期建设方案◆市、县级国土资源数据中心建设指南◆建筑与建筑群综合布线系统工程设计规范（◆建筑与建筑群综合布线系统验收规范◆通信局（站）接地设计暂行技术规定GB/T 50311-2000（ GB/T 50313-2000 ）（ YD/J 26-1989））4、建设内容1、综合布线。
信息点分布和数量应能满足未来10 年内的需求，避免短期内重复施工。
网络主干基本配置选用超五类线，可选配置为光纤。
接口模块和面板需符合国家标准GB/T 50311-2000水平线应符合超五类以上标准。
光纤、水平线《建筑与建筑群综合布线系统工程设计规范》。
选用的电缆、光缆、各种联接器、跳线和配线等所有配件，均应符合ISO/IEC 11801 《建筑物通用布线国际标准》。
内网和外网应分别布线，达到物理隔离和防电子辐射的技术要求。
部分县市外网可用无线局域网，但要加强管理，严禁用于内网。
根据国家有关保密规定，涉密内网的建设应该由具有涉密系统集成资质的公司实施。
2、网络系统。
国土资源局域网包括政务内网和政务外网两套局域网，按照国家保密要求建设，内外网严格物理隔离。
数据中心所使用的局域网络为同级国土资源政务内网。
政务内网用于运行内部办公系统、基础数据和业务数据存储管理，通过路由器和网闸接入国土资源信息专网，实现国家、省、市、县四级国土资源信息共享和交换。
政务外网接入国际互联网，为社会提供国土资源信息服务。
有条件的或有自己的外网服务器的，须配防火墙。
3、数据中心包括服务器和存储设备。
服务器是数据中心的核心设备，提供数据存储、数据处理、网络应用、国土资源管理应用和其他服务。
服务器可划分为数据库服务器、应用服务器、使用数数据备份服务器、网管服务器等。
数据存储备份系统用于存储和备份各类国土资源数据，据库服务器上的阵列，有条件的县局可以采用磁盘阵列直接存储。
4、安全系统。
信息安全系统建设是系统安全运行的重要保证，包括防火墙、网闸、防病毒软件和相应的安全管理措施等。
按照中华人民共和国国家标准《计算机信息系统安全保护等级划分准则》（ GB17859-1999），国土资源内网局域网络应达到第三级——安全标记保护级。
入网的安全设备必须通过国家保密局、中国国家信息安全测评认证中心的认证和公安部的销售许可，并符合国家相关法律的规定。
5、综合布线5.1 位置选择原则上应在办公大楼中间楼层选择合适面积的房间作为中心机房，如果承重达不到设计要求时，也可选在一楼。
根据单根网线最大距离不超过100 米的限制，在大楼的合适位置选择若干个配线间。
5.2 信息点和交换机每间办公室至少保证一个内网点，外网点视条件许可自定。
会议室保证内、外网各有2～4个信息点。
暂无条件建设两套网络的，原则上优先建设内网。
所有的布线都应严格遵循图纸要求布设。
信息点较少的县局可以采用24 口交换机，信息点较多的县局可选择有堆叠功能的48口交换机。
5.3 布线设计对于楼层超过5 层，配线间至办公室信息点距离超过100 米的，应该适当设置楼层配线间，网络主干采用千兆光缆，水平线缆采用超五类线或超五类屏蔽线。
在距离较近的情况下，网络主干和水平线缆均采用超五类线或超五类屏蔽线。
内网走线应安装有金属线槽，进入房间时，从线槽引出 PVC线槽或金属槽（根据实际情况而定），以暗装方式沿墙壁而下（或上）到各个信息点。
内网信息点和外网信息点应保持以下规定的距离。
内网和外网综合布线应单独走线，并满足防辐射保护的要求：双屏蔽：相邻内网和外网线路的最小间距应大于5cm；单屏蔽 : 相邻内网和外网线路的最小间距应大于15cm；不屏蔽 :相邻内网和外网线路的最小间距应大于1m。
内外网单独平行走线，保持距离，不能有交叉。
5.4 主机房(1)可根据实际情况安装 1～2 台空调柜机（2）保持室内无尘或少尘，通风良好；（3）安装合适的消防系统；（4）至少有一扇窗口留作安全出口；（5）远离存放危险物品的场所和电磁干扰源（如发射机和电动机）；（6）设备间的地板负重能力应为 500kg/ 平方米；（7）在机房内应至少留有二个 220V 电压，电流 10A单相三极电源插座。
网络设备较多时，还应根据接线间内放置设备的供电需求，配有另外的双排插座的 20A 专用线路，线路不应与其他大型设备并联，确保对设备的供电及电源的质量；（8）根据设备的多少配置合适的机柜，内网设备和外网设备应该放置在不同的机柜中，并且保持机柜间足够的距离。
6、网络系统6.1 总体结构网络结构根据具体情况选用星型拓扑结构，支持或扩展后能够支持三层交换技术。
内部局域网应使用TCP/IP协议，所需IP地址要使用私有内部地址，内部的IP地址使用省厅分配的IP地址段、必须由市局统一规划、统一配置。
高配置网络主干的传输速率不低于1000Mbit/s，到桌面的传输速率不低于100Mbit/s；低配置网络主干传输速率不低于100Mbit/s，百兆到桌面。
网络服务器配置应当充分考虑用户数、并发用户数、使用率等指标。
6.2 网络结构根据层次模型的设计原则，将网络系统划分为核心层、接入层、服务器区三个部分。
核心层提供整个网络的中心多层路由、交换能力；接入层为用户提供直接的接入，采用堆叠模式，具有更大的灵活性和可扩展性。
核心层和接入层通过光纤或超五类线连接，接入层为用户提供100M接入。
服务器区为服务器提供高速的交换。
由于采用简单的三级结构，使得网络结构简单清晰，易于维护和故障检查。
6.3 网络核心层内、外网核心层有条件可以采用三层路由交换机，为接入层提供接入，内网通过路由器采用SDH专线方式接入国土资源业务内网。
基本配置可不要核心交换机。
参数指标如下表：表1 网络核心层设备参数表内、外网核心三层交换机，交换容量≥ 19Gbit/s ，包转发率≥ 5Mpps，信息交换机（选配）产业部入网许可证。
支持 VRRP协议，支持链路备份、链路捆绑、路由备份、多映路由器（内网）像和多配置启动、拨号备份，提供 2 个 E1接口，最大能提供不少于 8 个 E1 口。
支持专线接入、多种VPN接入技术。
6.4 网络接入层接入层为用户提供接入网络的能力，接入层将用户连接到LAN 中，然后将 LAN 连接到网络的主干。
接入层一方面要求和核心层保持高速可靠连接，另一方面汇聚大量的数据信息，也是部署网络策略的重要位置，以实现基于端口的安全性和提供“端到端”的QoS功能。
接入层交换机通过千兆光纤或超五类双绞线上连至核心交换机。
参数指标如下表：内、外网接入层交换机表 2 网络接入层设备参数表24 或 48 个 10/100Base-TX 自适应端口， 2 个 Combo口，支持基于端口的 vlan ，支持手动端口汇聚，二层协议支持GVRP、LACP、RSTP/MSTP、802.1x 、 MAC地址认证，支持用户策略动态下发（包括ACL、QOS、VLAN等）；支持IPV6、支持 SSH、支持 SNMPv1/v2/v3；信息产业部入网许可证。
6.5 服务器区（数据中心）服务器是数据中心的核心设备，提供数据存储、数据处理、网络应用、国土资源管理应用和其他服务。
服务器可划分为数据库服务器、应用服务器、数据备份服务器、数据交换服务器等。
服务器的配置应根据各类应用的不同规模和特点，并结合处理速度、存储容量、高可靠性、系统开放性、性价比等因素来进行选择。
数据存储备份系统用于存储和备份各类国土资源数据。
存储高配置采用磁盘阵列直接存储方式，低配置通过在数据库服务器上增加硬盘实现。
其他服务器根据实际情况选配。
服务器及存储备份系统主要性能指标如下表：表 3 服务器及存储备份设备参数表数据库服务器两颗四核 INTEL XEONCPU，主频≥ 2.4GHz,配置内存 8GB；3×146GB；（基本配置）100/1000M 服务器以太网卡；冗余电源。
应用服务器两颗四核 INTEL XEONCPU，主频≥ 2.4GHz,配置内存 8GB；3×146GB；（基本配置）100/1000M 服务器以太网卡；冗余电源。
数据交换服务器（基两颗四核 INTEL XEONCPU，主频≥ 1.6GHz,配置内存 4GB；3×73GB；本配置）100/10000M 服务器以太网卡；冗余电源。
备份服务器两颗四核 INTEL XEONCPU，主频≥ 1.6GHz,配置内存 4GB；3×73GB；（选配）100/ 1000M服务器以太网卡；冗余电源。
网管服务器两颗四核 INTEL XEONCPU，主频≥ 1.6GHz,配置内存 4GB；3×73GB；（选配）100/1000M 服务器以太网卡；冗余电源。
