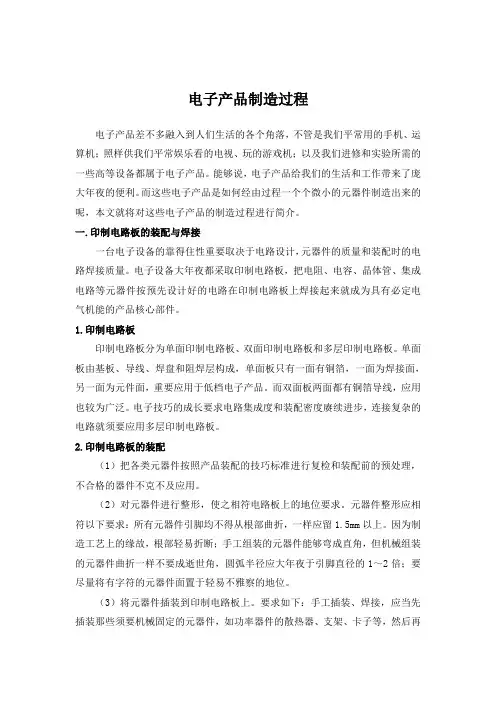

电子产品制造过程
电子产品差不多融入到人们生活的各个角落，不管是我们平常用的手机、运算机；照样供我们平常娱乐看的电视、玩的游戏机；以及我们进修和实验所需的一些高等设备都属于电子产品。能够说，电子产品给我们的生活和工作带来了庞大年夜的便利。而这些电子产品是如何经由过程一个个微小的元器件制造出来的呢，本文就将对这些电子产品的制造过程进行简介。
一.印制电路板的装配与焊接
一台电子设备的靠得住性重要取决于电路设计，元器件的质量和装配时的电路焊接质量。电子设备大年夜都采取印制电路板，把电阻、电容、晶体管、集成电路等元器件按预先设计好的电路在印制电路板上焊接起来就成为具有必定电气机能的产品核心部件。
1.印制电路板
印制电路板分为单面印制电路板、双面印制电路板和多层印制电路板。单面板由基板、导线、焊盘和阻焊层构成，单面板只有一面有铜箔，一面为焊接面，另一面为元件面，重要应用于低档电子产品。而双面板两面都有铜箔导线，应用也较为广泛。电子技巧的成长要求电路集成度和装配密度赓续进步，连接复杂的电路就须要应用多层印制电路板。
2.印制电路板的装配
（1）把各类元器件按照产品装配的技巧标准进行复检和装配前的预处理，不合格的器件不克不及应用。
（2）对元器件进行整形，使之相符电路板上的地位要求。元器件整形应相符以下要求：所有元器件引脚均不得从根部曲折，一样应留1.5mm以上。因为制造工艺上的缘故，根部轻易折断；手工组装的元器件能够弯成直角，但机械组装的元器件曲折一样不要成逝世角，圆弧半径应大年夜于引脚直径的1～2倍；要尽量将有字符的元器件面置于轻易不雅察的地位。
（3）将元器件插装到印制电路板上。要求如下：手工插装、焊接，应当先插装那些须要机械固定的元器件，如功率器件的散热器、支架、卡子等，然后再插装需焊接固定的元器件。插装时不要用手直截了当碰元器件引脚和印制板上铜箔；自念头械设备插装、焊接，就应当先插装那些高度较低的元器件，后安装那些高度较高的元器件，名贵的关键元器件应当放到最后插装，散热器、支架、卡子等的插装，要接近焊接工序。
印制电路信息 2019 No.9
-48-一种新型内埋铜块印制电路板制作研究
陈志宇 唐德众（通元科技（惠州）有限公司，广东 惠州 ５１６０００）
摘 要 随着对印制电路板散热能力的要求提高，业界引入了埋嵌铜块制造技术。文章从埋嵌铜块设计、叠层结构、关键生产工艺、产品相关检测和可靠性等方面研究与分析，系统阐述了一种新型埋嵌铜块印制电路板的设计和关键工序的制造方法。关键词 埋铜块；棕化；散热技术；可靠性测试中图分类号：TN41 文献标识码：A 文章编号：1009-0096（2019）09-0048-06
Study on manufacturing technology of a new embedded
copper block PCB
Chen Zhiyu Tang DezhongAbstract With the development of the requirement of heat dissipation ability of PCB, the manufacturing technology of embedded copper PCB is introduced in the industry. In this paper, the design of embedded copper block, laminated structure, key production technology, product-related detection and reliability are studied and analyzed. The design of embedded copper block printed circuit board and the manufacturing method of key processes are systematically expounded.Key words Embedded Copper; Brown Oxidation; Cooling Technology; Reliability Tests.
单面刚性印制电路板的逆向工程与维护技术
逆向工程与维护技术在现代电子行业中扮演着重要的角色。特别是在单面刚性印制电路板（PCB）的制造过程中，逆向工程与维护技术的应用越来越广泛。本文将就单面刚性PCB逆向工程与维护技术方面的重要内容进行详细探讨。
单面刚性PCB逆向工程是一种根据已有的PCB样品，通过逆向分析其设计和制造过程，以获取相关信息的技术。逆向工程可以帮助工程师了解PCB的内部结构、电路布局以及连接方式等重要信息。在维护现有的单面刚性PCB时，逆向工程可以帮助找到损坏的电路路径，并进行修复。
进行单面刚性PCB逆向工程的第一步是使用显微镜等工具对PCB进行详细检查。通过观察PCB上的元件、电路路径和连接点等细节，可以获得有关电路结构的初步信息。然后，使用PCB设计软件进行电路图和布局的绘制。对于复杂的大型PCB，可以考虑使用三维扫描仪或X光扫描仪等高级设备进行精确的逆向工程。
在逆向工程过程中，需要对PCB进行物理剥离，即将PCB分解为各个层次的组件。这可以通过化学方法，如蚀刻等，或机械方法，如切割、打磨等来实现。物理剥离之后，可以进一步观察PCB的内部结构，包括不同层次的电路布局、导线、孔洞等。根据这些信息，可以绘制出准确的电路图。
同时，进行单面刚性PCB逆向工程时，需要注意保护PCB上的元件和导线，避免损坏。合理的工艺操作和仪器设备的使用是确保逆向工程过程顺利进行的关键。另外，逆向工程过程中将许多零件和结构物分离，因此保留好这些分离的零件和结构物，可以在维护时提供更多的参考和帮助。
对于维护现有的单面刚性PCB，逆向工程技术可以在检测和修复过程中起到关键作用。通过逆向工程，可以准确地确定损坏的电路路径，并确定原因。然后，可以采取适当的维修措施，例如焊接断开的连接，更换受损的元件等。在维护过程中，逆向工程技术还可以帮助工程师检测其他潜在问题，提前预防可能发生的故障。 需要强调的是，逆向工程与维护技术在单面刚性PCB领域中是一项专业且复杂的任务。进行逆向工程需要具备深厚的电子知识和技术背景，同时还需要熟练掌握PCB设计软件和其他逆向工程设备的使用方法。对于非专业人员来说，建议寻求专业的技术支持或委托专业机构进行逆向工程和维护工作。
.
. . . 1． 制作印制电路板的基本原则
印制电路板又称印刷电路板，它是目前电子制作的主要装配形式，既便电路原理图设计得正确无误，若印制电路板设计不当，亦会对电子产品的可靠性产生不利的影响，乃至浪费材料，甚至产生故障。为此，在制作印制电路板时，应遵守以下基本原则：
(1)选择适宜的版面尺寸
印制电路板面积大小应适中，过大时印制线条长，阻抗增加，抗噪声能力降低，成本亦高；过小时，则散热不好，并在线条间产生干扰。其原则是在保证元器件装得下的前提下选择合适的版面尺寸，尽量做到印制线短、元器件紧凑，既能降低干扰，又有利于散热，使制作材料消耗小，制作工时少，亦便利于外壳的设计制作。
(2)合理布置元器件
电路中元器件布置原则是应充分考虑每个单元电路彼此之间的联系，由输入端(或高频)向输出端(或低频)的顺序来设置，元器件占之地方大小应心中有数，并兼顾上下左右，以防前紧后松或前松后紧。先考虑以三极管、集成电路为中心的单元电路所在位置，之后将其外围元器件尽量安排在周围。元器件间应留有一定距离，防止相互碰靠，造成干扰、短路或影响散热。
在同一印制电路板上的元器件，要尽量按其发热量大小与耐热程度区分排列，发热量大或耐热性好的功率三极管、大规模集成电路等元器件，放在边上或周围无大的元器件处，而发热量小或耐热性差的小信号三极管、小规模集成电路等，则放在印制板中间或有碍冷却气流不畅的地方。对温度敏感的元器件应尽量布置在温度最低区域，切忌安装在发热元器件上方。空气总是向阻力小的地方流动，因此元器件在印制电路板上应尽量均匀布置，不可某处空域过大，而另一处却过于紧密。
