发电机穿转子作业指导书

一、工程概况

１、江苏淮钢１×２５MW汽轮发电机组安装工程为ＱＦ－３０２－２，电压：１０５００ＫＶ，功率为２５ＭＷ，功率因数０．８０的南京发电机厂生产的发电机．

二、编制依据

电气设备装置工程电气设备交接实验标准 GB50150-----1991

电气装置安装工程盘柜及二次回路结线施工及验收规范 GB50171---92

电力建设安全工作规程（火力发电厂部分） DL5009.1.92

江苏省电力设备交接和预防性试验规程

山东省阳光设计院的有关图纸

三、 试验前的准备

1、作业条件

1、1 图纸会审完毕

1、2 作业指导书经批准，并完成安全技术交底和施工技术交底

1、3开关室照明充足，通风良好

2、劳动力组织

本施工有试验班承担。配班长１名，试验人员2名。

四、施工技术措施

１、设备安装前，建筑工程应具备下列条件：

１、１结束屋顶、楼板工作，不得有渗漏现象；

１、２混凝土基础应达到允许安装的强度；

１、３现场模板、杂物清理干净；

１、４预埋件及预留孔符合设计，预埋件牢固。

２、发电机到达现场外观检查应符合下列要求：

２、１在运输过程中无碰闯损坏现象。

２、２铁芯、转子等的表面无损伤。

２、３放置前应检查构架及平台的承载能力。

２、４应有防火、防潮、防尘、保温及防止小动物进入等措施。

２、５转子存放时，不得使护环受力。

２、６转子起吊时，轴颈应包扎保护，钢丝绳与转子的绑扎部位应采用能起到保护的垫块垫好。

３、发电机检查

３、１电机的铁芯、绕组、机座内部应清洁，无尘土，油垢和杂物．

３、２绕组的绝缘表面应完整，无伤痕和起泡现象．端部绕组与绑环应紧靠垫实，紧固件和绑扎件应完整，无松动，螺母应锁紧．

３、３铁芯硅钢片应无锈蚀、松动、损伤或金属性短接。

３、４埋入式测温元件的引出线及端子应清洁绝缘，其屏蔽接地应良好。

３、５定子槽楔应无裂纹、凸出及松动现象。每根槽楔的空响长度不应超过其1/3，端部槽楔必须牢固。

发电机检修作业指导书

1 准备阶段

工作安排

√ 序号 项 目

1 接受检修任务

2 明确工作任务

3 签发工作票

4 召开班前会 精选文档

第一局部 发电机检修作业指导书

内 容

依据报修记录状况，检修工作负责人招集检修人员集中。

发电机检修

1、填写发电站第一种工作票。

2、交工作票签发人进行审察签发。

3、送工作票到运转班值 , 交值 ( 班 ) 长审察。

1、组织学习本次工作的作业指导书；

2、做好危险点剖析及安全控制举措；

3、交待安全本卷须知；

4、交待人员分工，明确各自的工作范围与安全责任；

5、工用具及资料准备。

. 发电机检修作业指导书

精选文档

危险点剖析及安全控制举措

√ 序号 危险点 安全控制举措

1、严防误操作。在检修前要查对与发电机相关设备两重名称，验电、挂接地线，确认无误前面可进行检修，并设专人监护；

1

2

3

4

触电损害

打开时未作标志，造成装复困难或破坏零件。

起吊转子时损害发电机零件

吊出转子时伤人或火灾

2、严防反送电源和感觉电。拉开有可能反送电的开关，并挂接地线，在有可能产生感觉电的地段加挂接地线。

3、严防人体接触其余带电局部。

1、打开发电机盖板前要做好地点标志，起吊盖板时要防备碰伤发电机内部零件或碳刷集电环。

2、丈量轴与轴之间的空隙，发电机定转子空隙等并做好记录，还应与发电机安装或上一次检修数据进行比较。

3、拆下的零件应搁置在专用箱内，而后冲洗洁净，对破坏的零零件应实时维修或改换。

1、拆下的螺栓和零件要做好标志，妥当保存。在不工作时，发电机定转子均用彩条布盖好，必需时还应贴上封条，以防发买卖外。

2、吊转子磁极要使用专用吊具，特别要采纳举措防备摇动碰伤发电机定子。

1、使用磨光机时，其电源应是装有漏电保护器的拥有双向开关的沟通电源，工作人员应带好安全帽、绝缘手套和防备面罩。

ICS

备案号： Q/CDT

1号汽轮机

A级检修作业指导书

作业项目：汽轮机转子检修及对轮找中心

编 制：

审 核：

审 定：

批 准：

作业日期：

2012-4 实施

大唐鲁北发电有限责任公司 发 布 大唐鲁北发电有限责任公司企业标准

目 次

1、范围…………………………………………………………………………………………………………1

2、本指导书涉及的文件、技术资料和图纸…………………………………………………………………1

3、职责分工……………………………………………………………………………………………………2

4、安全措施……………………………………………………………………………………………………3

5、备品备件及材料准备………………………………………………………………………………………4

6、工器具准备…………………………………………………………………………………………………4

7、检修工艺要求………………………………………………………………………………………………5

8、检修步骤程序………………………………………………………………………………………………6

9、检修记录卡…………………………………………………………………………………………………11

10、备品备件检验记录 ………………………………………………………………………………………11

11、对本作业指导书的修订建议 ……………………………………………………………………………12

12、设备检修不符合项目处理单………………………………………………………………………………13

13、完工报告单…………………………………………………………………………………………………14

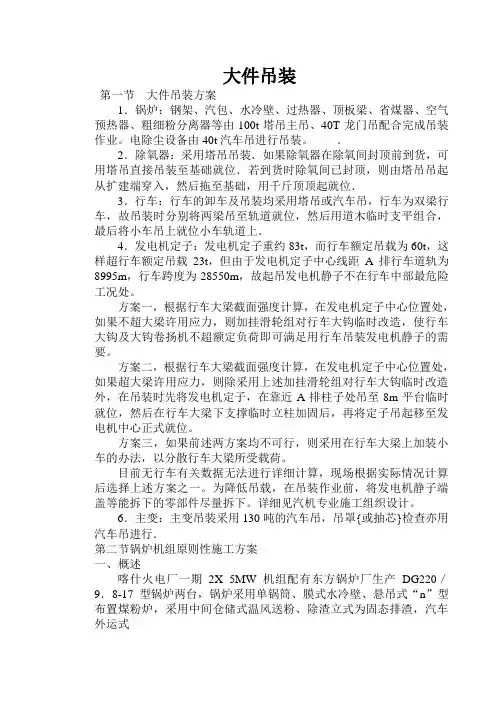

大件吊装

第一节 大件吊装方案

1．锅炉：钢架、汽包、水冷壁、过热器、顶板梁、省煤器、空气预热器、粗细粉分离器等由100t塔吊主吊、40T龙门吊配合完成吊装作业。电除尘设备由40t汽车吊进行吊装。 ．

2．除氧器：采用塔吊吊装．如果除氧器在除氧间封顶前到货，可用塔吊直接吊装至基础就位．若到货时除氧间已封顶，则由塔吊吊起从扩建端穿入，然后拖至基础，用千斤顶顶起就位．

3．行车：行车的卸车及吊装均采用塔吊或汽车吊，行车为双梁行车，故吊装时分别将两梁吊至轨道就位，然后用道木临时支平组合，最后将小车吊上就位小车轨道上．

4．发电机定子：发电机定子重约83t，而行车额定吊载为60t，这样超行车额定吊载23t，但由于发电机定子中心线距A排行车道轨为8995m，行车跨度为28550m，故起吊发电机静子不在行车中部最危险工况处。

方案一，根据行车大梁截面强度计算，在发电机定子中心位置处，如果不超大梁许用应力，则加挂滑轮组对行车大钩临时改造，使行车大钩及大钩卷扬机不超额定负荷即可满足用行车吊装发电机静子的需要。

方案二，根据行车大梁截面强度计算，在发电机定子中心位置处，如果超大梁许用应力，则除采用上述加挂滑轮组对行车大钩临时改造外，在吊装时先将发电机定子，在靠近A排柱子处吊至8m平台临时就位，然后在行车大梁下支撑临时立柱加固后，再将定子吊起移至发电机中心正式就位。

方案三，如果前述两方案均不可行，则采用在行车大梁上加装小车的办法，以分散行车大梁所受载荷。

目前无行车有关数据无法进行详细计算，现场根据实际情况计算后选择上述方案之一。为降低吊载，在吊装作业前，将发电机静子端盖等能拆下的零部件尽量拆下。详细见汽机专业施工组织设计。

6．主变：主变吊装采用130吨的汽车吊，吊罩{或抽芯}检查亦用汽车吊进行．
