管道阀门安装方法

50钢管阀门的连接方法

标题: 50钢管阀门的连接方法

正文:

钢管阀门是管道系统中的重要部件,用于控制管道的流体介质。连接钢管阀门的方法因阀门类型和安装位置而异,下面介绍几种常用的连接方法。

1. 卡扣连接法

卡扣连接法是将阀门的进口和出口处涂上黄油,用卡扣连接件将阀门固定在管道上。卡扣连接件由两个半圆环组成,通过旋转半圆环可以调节阀门的开启和关闭程度。这种方法适用于阀门开启程度较小的场合。

2. 焊接连接法

焊接连接法是将阀门的进口和出口处涂上黄油,用焊接工具将阀门固定在管道上。焊接时需要注意控制焊接温度和时间,以确保阀门的密封性能。这种方法适用于阀门开启程度较大的场合。

3. 螺纹连接法

螺纹连接法是将阀门的进口和出口处涂上黄油,用螺纹连接件将阀门固定在管道上。螺纹连接件由两个螺纹连接头组成,通过旋转螺纹连接头可以调节阀门的开启和关闭程度。这种方法适用于阀门开启程度较小的场合。

4. 法兰连接法

法兰连接法是将阀门的进口和出口处涂上黄油,在管道上安装一个法兰,然后将阀门固定在法兰上。法兰连接件由两个法兰环组成,通过旋转法兰环可以调节阀门的开启和关闭程度。这种方法适用于阀门开启程度较大的场合。

除了以上几种连接方法,还有其他连接方法,例如销连接、密封垫连接等,具体使用哪种连接方法需要根据具体情况而定。同时,为了保证阀门的密封性能,连接前需要对阀门进行测试,确保其符合要求。

双活接球阀安装方法

双活接球阀是一种常用的管道阀门，其安装方法如下：

1.确定安装位置：根据需要安装的管道及其使用情况，确定双活

接球阀的安装位置，注意不要与其他管道或设备碰撞。

2.准备安装工具：将安装所需的工具准备好，例如扳手、螺丝

刀、密封胶等。

3.清洁安装位置：将安装位置清洁干净，避免灰尘、油污等杂物

影响阀门的密封性。

4.安装管道：将管道连接好，并确认连接是否牢固，不漏水、不

松动。

5.安装阀门：将阀门安装在对应的管道上，根据接口类型选择适

合的连接方式，使用螺丝固定，注意螺丝的紧度不要过紧或过松。

6.检查阀门：将阀门打开和关闭几次，检查是否灵活，有无卡

滞、泄漏等情况。

7.密封胶处理：使用密封胶对连接处进行处理，确保阀门的密封

性，在密封胶干燥后再次检查阀门的密封情况。

8.安装完毕：检查一遍所有的安装步骤是否正确，如果无误，双

活接球阀就安装完成了。以上就是双活接球阀的安装方法，安装前需认真检查并注意安

全。

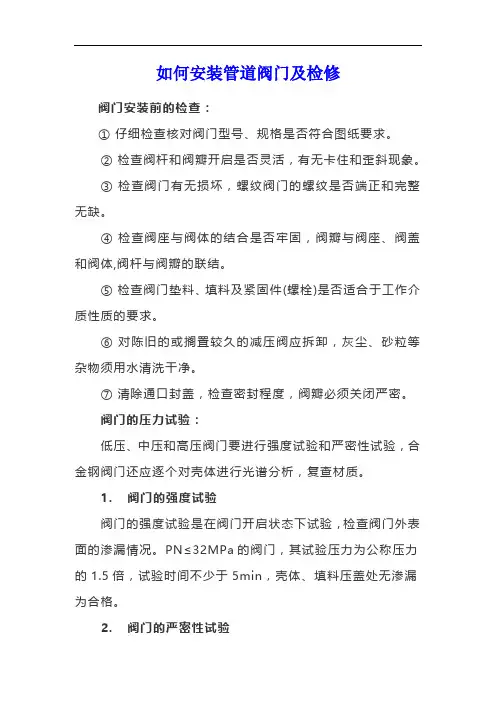

如何安装管道阀门及检修

阀门安装前的检查：

① 仔细检查核对阀门型号、规格是否符合图纸要求。

② 检查阀杆和阀瓣开启是否灵活，有无卡住和歪斜现象。

③

检查阀门有无损坏，螺纹阀门的螺纹是否端正和完整无缺。

④ 检查阀座与阀体的结合是否牢固，阀瓣与阀座、阀盖和阀体,阀杆与阀瓣的联结。

⑤ 检查阀门垫料、填料及紧固件(螺栓)是否适合于工作介质性质的要求。

⑥ 对陈旧的或搁置较久的减压阀应拆卸，灰尘、砂粒等杂物须用水清洗干净。

⑦ 清除通口封盖，检查密封程度，阀瓣必须关闭严密。

阀门的压力试验：

低压、中压和高压阀门要进行强度试验和严密性试验，合金钢阀门还应逐个对壳体进行光谱分析，复查材质。

1. 阀门的强度试验

阀门的强度试验是在阀门开启状态下试验，检查阀门外表面的渗漏情况。PN≤32MPa的阀门，其试验压力为公称压力的1.5倍，试验时间不少于5min，壳体、填料压盖处无渗漏为合格。

2. 阀门的严密性试验

在阀门完全关闭状态下进行的试验，检查阀门密封面是否有渗漏，其试验压力，除蝶阀、止回阀、底阀、节流阀外的阀门，一般应以公称压力进行，在能够确定工作压力时，也可用1.25倍的工作压力进行试验，以阀瓣密封面不漏为合格。

阀门安装的一般规定：

1.

阀门安装的位置不应妨碍设备，管道及阀体本身的操作，拆装和检修，同时要考虑到组装外形的美观。

2.

水平管道上的阀门，阀杆朝上安装，或倾斜一定角度安装，不可手轮向下安装。高空管道上的阀门、阀杆和手轮可水平安装，用垂向低处的链条远距离操纵阀的启闭。

3.

排列对称，整齐美观；立管上的阀门，在工艺允许的前提下，阀门手轮以齐胸高最适宜操作，一般以距地面1.0—1.2m为宜，且阀杆必须顺着操作者方向安装。

4.

并排立管上的阀门，其中心线标高最好一致，且手轮之间净距不小于100mm；并排水平管道上的阀门应错开安装，以减小管道间距。

5.

在水泵、换热器等设备上安装较重的阀门时，应设阀门支架；在操作频繁且又安装在距操作面1.8m以上的阀门时，应设固定的操作平台。

(完整版)蝶阀安装工艺

蝶阀安装

蝶阀安装的质量、直接影响着使用，所以必须认真注意。

（一） 方向和位置

蝶阀一般情况没有方向要求.若有要求，应根据蝶阀的工作原理，正确识别。

水平管道上，阀杆方向可按下列顺序确定:垂直向上、水平、向上倾斜45°；不允许垂直向下。

阀门安装的位置，必须方便于操作;即使安装暂时困难些，也要为操作人员的长期工作着想。最好阀门手轮与胸口取齐(一般离操作地坪1。2米），这样,开闭阀门比较省劲.落地阀门手轮要朝上，不要倾斜。靠墙机靠设备的阀门，也要留出操作人员站立余地。要避免仰天操作，尤其是酸碱、有毒介质等，否则很不安全.

（二）施工作业

1、安装施工必须小心，切忌撞击蝶阀.

2、安装前，应将阀门作一检查,核对规格型号，鉴定有无损坏，尤其对于阀杆,还要转动几下,看是否歪斜。还要清除阀内的杂物

3、阀门起吊时，绳子不要系在手轮或阀杆上,以免损坏这些部件，应该系在法兰上。

4、对于阀门所连接的管路,一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。

5、安装法兰阀门时,要注意对称均匀地把紧螺栓。阀门法兰与管子法兰必须平行，间隙合理，以免阀门产生过大压力，甚至开裂 (完整版)蝶阀安装工艺

6、须与管子焊接的蝶阀，应先点焊，再将关闭件全开，然后焊死。注意：蝶阀装上后不允许再焊接法兰，以免烫伤橡胶件和防腐覆层.

（三）保护设施

有些阀门还须有外部保护，这就是保温和保冷。

长期不用的水、蒸汽必须放掉积水。

（四）注意事项

1、 管道对夹法兰标准必须与蝶阀法兰标准相符；建议使用对焊法兰，蝶阀专用法兰或整体法兰;不得使用平焊法兰（套合式)，如果用户使用平焊法兰，必须征得供应商同意。

2、 使用安装前应检查使用条件是否与本蝶阀性能相通。

3、 安装前应先清理阀门内腔与密封面,不许有污物杂物附着；同时除清管道内的焊渣和其它杂物。

4、 安装时蝶板必须处于关闭位置，确保蝶板不与管道法兰等碰撞。
