DriveIT 低压交流传动
用户手册
ACS550-01 变频器 (0.75...90 kW)www.plcworld.cn2ACS550 用户手册
ACS550 变频器手册
通用手册
ACS550-01/U1 用户手册 (0.75…90 kW) / (1…150HP)
•安全指南
•安装
•起动
•诊断
•维护
•技术数据
ACS550-02/U2 用户手册 (110…355 kW) / (150…550 HP)
•安全指南
•安装
•起动
•诊断
•维护
•技术数据
ACS550 技术参考手册
•详细产品描述
–产品技术描述，包括外形尺寸图
–柜体安装信息，包括功率损耗
–软件和控制包括完整参数描述
–用户接口和控制连接
–完整可选件描述
–备件
–其它等
•实际工程指导
–PID & PFC 工程指导
–安装和选型指导
–诊断和维护信息
–其它等
可选件手册
( 现场总线适配器， I/O 扩展模块等，手册和可选件一起发货 )
继电器输出扩展模块
•安装
•起动
•诊断
•
技术数据www.plcworld.cnACS550 用户手册3
安全指南安全指南
警告! 只有专业技术人员才允许安装 ACS550!
警告! 即使电机已经停止, 功率端子 U1, V1, W1和 U2, V2, W2 以及UDC+, UDC-
或 BRK+ , BRK- 上面依然存在危险电压!
警告!主回路电源得电后即存在危险电压。电源断开后等候5分钟（让中间回路电
容充分放电）再打开前面板。
警告! ACS550 断电后，在继电器端子上 ( R01…R03 )依然可能有外部危险电压。
警告! 当两个或两个以上的变频器的控制端子并联使用时，用于控制连接的辅助电
源应来自同一个单元或外部电源。
警告! ACS550-01/U1不是可以在现场维修的机器。不要试图修理损坏的单元，请
与供应商或当地授权的维修站联系。
警告! 当输入电源短时断电之后再次恢复时，如果外部运行指令为ON，ACS550 将
自动起动。
警告! 散热器的温度可能很高。参见127页的“技术数据”。
警告!如果变频器用在浮地电网时，请拆下螺钉EM1和EM3（外形尺寸R1…R4）或
F1和F2（外形尺寸 R5 或R6）。分别参见16 页和17页的图示。
注意!
欲获取详细的技术信息，请与供应商或当地 ABB 代表处联系。www.plcworld.cn4ACS550 用户手册
安全指南使用警告和注意
在这本手册里有两种安全指导：
• 注意是对某一特定条件或因素，或对某一事物给予提醒。
• 警告是告知存在某种会导致人员伤亡或设备损坏的情形，并告知如何避免危险。
警告标志使用如下：
危险电压警告 警告存在高压，会导致人员伤害或设备损坏。
一般警告 关于对特定条件及其它会导致人员伤害或设备损坏的电气环境的警告。www.plcworld.cnACS550 用户手册5
目录目录
安全指南
使用警告和注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
目录
安装
安装流程图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
准备安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
EMC 指导 (欧洲，澳大利亚和新西兰) . . . . . . . . . . . . . . . 10
安装变频器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
起动
助手型控制盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
应用宏 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

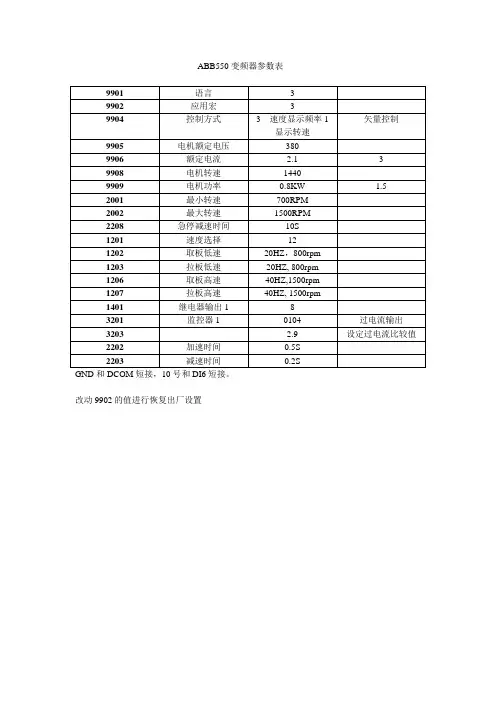

ACS550 完整参数表 . . . . . . . . . . . . . . . . . . . . . . . . 39
完整参数描述 . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
诊断
诊断显示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117
故障排除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117
故障列表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118
维护
维护间隔 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
散热器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
主风扇 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
电容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124
控制盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124
技术数据
额定容量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
进线功率电缆和熔断器 . . . . . . . . . . . . . . . . . . . . . . . 126
电缆端子 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127
进线功率电缆连接 . . . . . . . . . . . . . . . . . . . . . . . . . 127
电机电缆连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
控制电缆连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
效率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
冷却 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
外形尺寸，重量和噪音 . . . . . . . . . . . . . . . . . . . . . . . 129
防护等级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130
环境条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131
材料 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132
应用标准 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132www.plcworld.cn6ACS550 用户手册
目录www.plcworld.cn7ACS550 用户手册
安装安装
操作前请仔细阅读这些安装指导。忽视这些警告和指导可能会造成设备失灵或人身伤
害。
警告! 在开始工作前先阅读第3页“安全指南”一节。
安装流程图
ACS550 变频器的安装需遵守下面所列的步骤。这些步骤必须按如下所示的顺序来操
作。在每一步的左边列出了关于正确安装变频器的详尽的参考信息。
任务参考准备安装“准备安装”
7页。
打开变频器的包装“打开变频器的包装” 15页。
准备位置安装“安装位置的准备” 15页。
移去前面板“移去前面板” 14页。
安装变频器“安装变频器” 16页。
接线“电缆的安装” 16页。
检查安装“检查安装”23页。
装回前面板“装回面板” 24页。
上电“上电” 24页。
启动“启动 ” 24页。www.plcworld.cnACS550 用户手册8
安装准备安装
变频器的辨别
变频器的标签
要了解您所要安装的变频器，请参考:
• 安装孔之间条形码上部的标牌。
• 散热器上的型号代码 – 变频器外盖的右侧：
型号代码
下图解释了标签上型号代码的含义。
额定容量和结构尺寸
127页的“额定容量”一节列出了技术指标, 以及变频器的结构尺寸 – 非常重要，
因为指导内容会根据结构尺寸的不同而变化。读该表时要注意，它是根据变频器的
“输出电流额定值”和额定电压来划分的。
Ser. no.ACS550-01-08A8-4
*3030700001*
Ser. no.
ACS550-01-08A8-4
*3030700001*ABB BeijingAssembled in ChinaInput U1 3~ 380...480 VI1N / I1hd 8.3 A / 6.4 Af1 48...63HzOutput U2
3~ 0...U1VI2N / I2hd 8.8 A / 6.9 Af2 0...500Hz
ACS550-01-08A8-4+...
AC, 标准传动 – 550 产品系列
细节参见额定容量一节
4=380…480 VAC2=208…240 VAC结构 (特定的区域)
输出电流的额定值
额定电压 01=安装和部件专用于要求遵从 IEC安装和标准的场合
外壳防护等级不特指=IP 21 / UL type 1 B056=IP 54 / UL type 12 www.plcworld.cn
