下载文档原格式

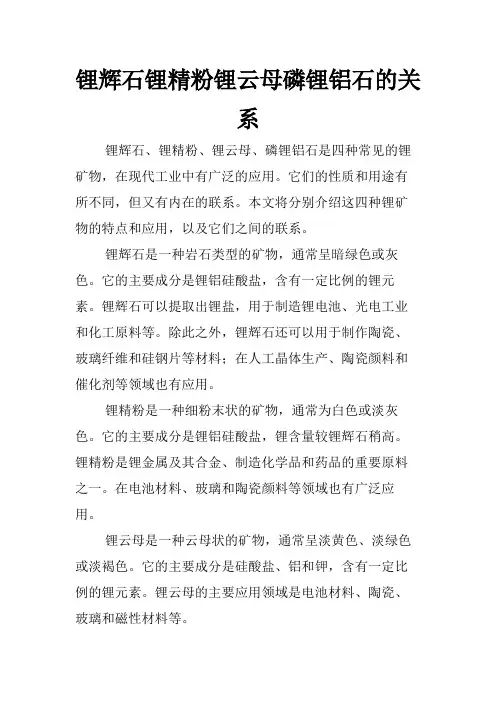

锂辉石锂精粉锂云母磷锂铝石的关系锂辉石、锂精粉、锂云母、磷锂铝石是四种常见的锂矿物，在现代工业中有广泛的应用。
它们的性质和用途有所不同，但又有内在的联系。
本文将分别介绍这四种锂矿物的特点和应用，以及它们之间的联系。
锂辉石是一种岩石类型的矿物，通常呈暗绿色或灰色。
它的主要成分是锂铝硅酸盐，含有一定比例的锂元素。
锂辉石可以提取出锂盐，用于制造锂电池、光电工业和化工原料等。
除此之外，锂辉石还可以用于制作陶瓷、玻璃纤维和硅钢片等材料；在人工晶体生产、陶瓷颜料和催化剂等领域也有应用。
锂精粉是一种细粉末状的矿物，通常为白色或淡灰色。
它的主要成分是锂铝硅酸盐，锂含量较锂辉石稍高。
锂精粉是锂金属及其合金、制造化学品和药品的重要原料之一。
在电池材料、玻璃和陶瓷颜料等领域也有广泛应用。
锂云母是一种云母状的矿物，通常呈淡黄色、淡绿色或淡褐色。
它的主要成分是硅酸盐、铝和钾，含有一定比例的锂元素。
锂云母的主要应用领域是电池材料、陶瓷、玻璃和磁性材料等。
磷锂铝石是一种黄色的矿物，也是一种硅酸盐矿物，主要由铝、磷、锂和硅组成。
磷锂铝石可以提取出锂盐，作为制造锂电池的原材料。
它还可以用于制作特殊陶瓷颜料、磁性材料和光学玻璃等领域。
虽然这四种锂矿物在名称、颜色和成分方面有所不同，但它们有着内在的联系。
它们都含有锂元素，是锂金属及其化合物生产的原材料，特别是锂电池等高科技产品的生产离不开这些锂矿物。
此外，这四种锂矿物中都含有硅酸盐和铝元素，因此它们的应用领域有很多相似之处，如陶瓷、玻璃和磁性材料等。
总之，锂辉石、锂精粉、锂云母、磷锂铝石是四种常见的锂矿物，具有广泛的应用前景。
它们的性质和应用有所不同，但又有内在的联系，是现代工业发展的重要原材料，具有非常重要的战略意义。
随着科技的不断进步，这些锂矿物的应用领域还会继续扩展，为人类带来更多的便利。

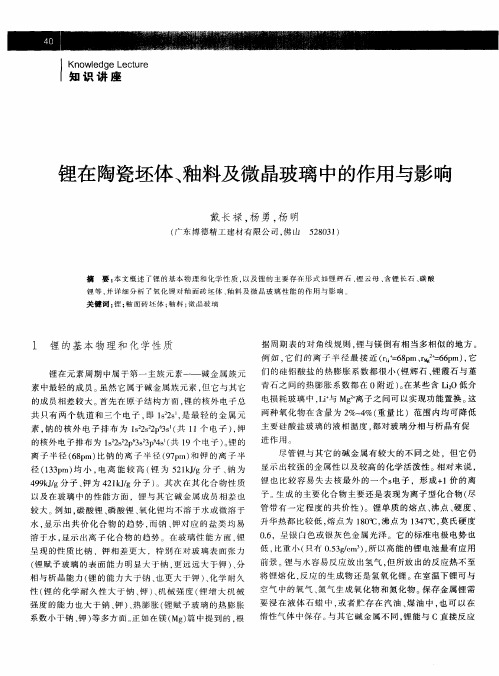

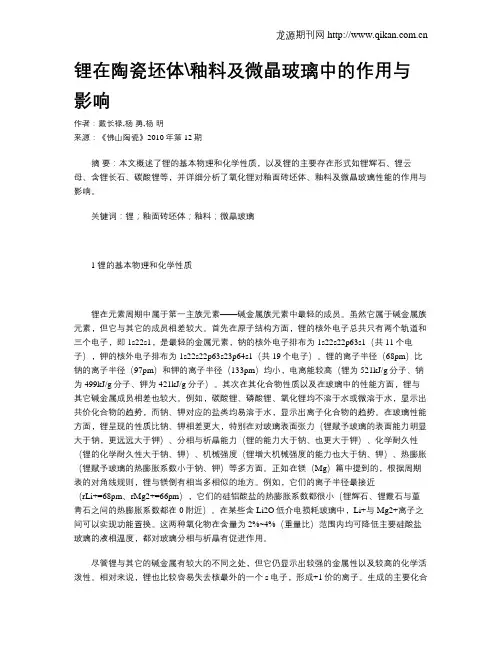

锂在陶瓷坯体\釉料及微晶玻璃中的作用与影响作者：戴长禄,杨勇,杨明来源：《佛山陶瓷》2010年第12期摘要：本文概述了锂的基本物理和化学性质，以及锂的主要存在形式如锂辉石、锂云母、含锂长石、碳酸锂等，并详细分析了氧化锂对釉面砖坯体、釉料及微晶玻璃性能的作用与影响。
关键词：锂；釉面砖坯体；釉料；微晶玻璃1 锂的基本物理和化学性质锂在元素周期中属于第一主族元素——碱金属族元素中最轻的成员。
虽然它属于碱金属族元素，但它与其它的成员相差较大。
首先在原子结构方面，锂的核外电子总共只有两个轨道和三个电子，即1s22s1，是最轻的金属元素，钠的核外电子排布为1s22s22p63s1（共11个电子），钾的核外电子排布为1s22s22p63s23p64s1（共19个电子）。
锂的离子半径（68pm）比钠的离子半径（97pm）和钾的离子半径（133pm）均小，电离能较高（锂为521kJ/g分子、钠为499kJ/g分子、钾为421kJ/g分子）。
其次在其化合物性质以及在玻璃中的性能方面，锂与其它碱金属成员相差也较大。
例如，碳酸锂、磷酸锂、氧化锂均不溶于水或微溶于水，显示出共价化合物的趋势，而钠、钾对应的盐类均易溶于水，显示出离子化合物的趋势。
在玻璃性能方面，锂呈现的性质比钠、钾相差更大，特别在对玻璃表面张力（锂赋予玻璃的表面能力明显大于钠，更远远大于钾）、分相与析晶能力（锂的能力大于钠、也更大于钾）、化学耐久性（锂的化学耐久性大于钠、钾）、机械强度（锂增大机械强度的能力也大于钠、钾）、热膨胀（锂赋予玻璃的热膨胀系数小于钠、钾）等多方面。
正如在镁（Mg）篇中提到的，根据周期表的对角线规则，锂与镁倒有相当多相似的地方。
例如，它们的离子半径最接近（rLi+=68pm、rMg2+=66pm），它们的硅铝酸盐的热膨胀系数都很小（锂辉石、锂霞石与堇青石之间的热膨胀系数都在0附近）。
在某些含Li2O低介电损耗玻璃中，Li+与Mg2+离子之间可以实现功能置换。

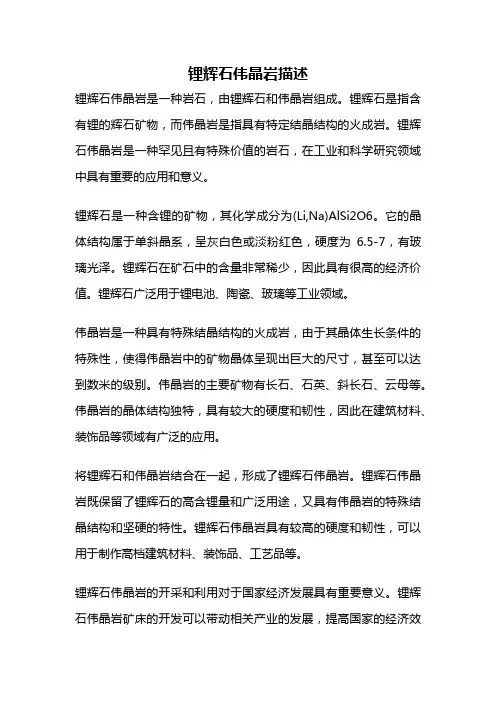

锂辉石伟晶岩描述锂辉石伟晶岩是一种岩石，由锂辉石和伟晶岩组成。
锂辉石是指含有锂的辉石矿物，而伟晶岩是指具有特定结晶结构的火成岩。
锂辉石伟晶岩是一种罕见且有特殊价值的岩石，在工业和科学研究领域中具有重要的应用和意义。
锂辉石是一种含锂的矿物，其化学成分为(Li,Na)AlSi2O6。
它的晶体结构属于单斜晶系，呈灰白色或淡粉红色，硬度为6.5-7，有玻璃光泽。
锂辉石在矿石中的含量非常稀少，因此具有很高的经济价值。
锂辉石广泛用于锂电池、陶瓷、玻璃等工业领域。
伟晶岩是一种具有特殊结晶结构的火成岩，由于其晶体生长条件的特殊性，使得伟晶岩中的矿物晶体呈现出巨大的尺寸，甚至可以达到数米的级别。
伟晶岩的主要矿物有长石、石英、斜长石、云母等。
伟晶岩的晶体结构独特，具有较大的硬度和韧性，因此在建筑材料、装饰品等领域有广泛的应用。
将锂辉石和伟晶岩结合在一起，形成了锂辉石伟晶岩。
锂辉石伟晶岩既保留了锂辉石的高含锂量和广泛用途，又具有伟晶岩的特殊结晶结构和坚硬的特性。
锂辉石伟晶岩具有较高的硬度和韧性，可以用于制作高档建筑材料、装饰品、工艺品等。
锂辉石伟晶岩的开采和利用对于国家经济发展具有重要意义。
锂辉石伟晶岩矿床的开发可以带动相关产业的发展，提高国家的经济效益。
同时，锂辉石伟晶岩的利用还可以减少对传统能源的依赖，推动可持续发展。
在科学研究领域，锂辉石伟晶岩也具有重要的应用价值。
科学家们利用锂辉石伟晶岩进行实验和研究，可以深入了解岩石的物理、化学和结构特性，为地质学、矿物学等领域的研究提供重要的参考和依据。
锂辉石伟晶岩作为一种具有特殊价值的岩石，在工业和科学研究领域中具有重要的应用和意义。
锂辉石伟晶岩的开采和利用不仅可以促进经济发展，还可以推动科学研究的进步。
我们应该加强对锂辉石伟晶岩的研究和开发，充分利用其特殊的物理、化学和结构特性，为社会的可持续发展做出贡献。

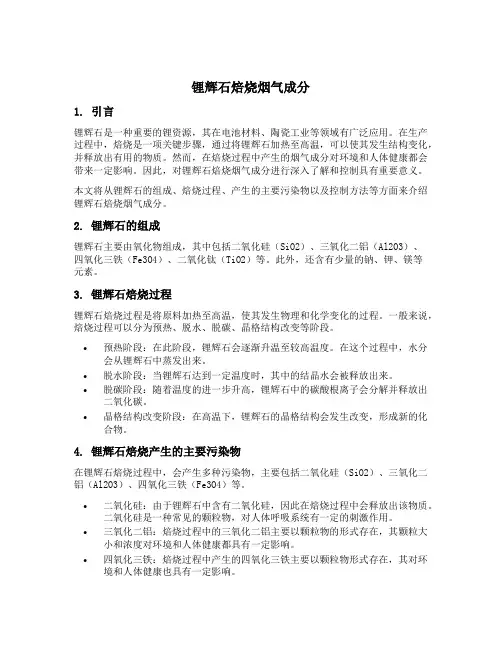

锂辉石焙烧烟气成分1. 引言锂辉石是一种重要的锂资源，其在电池材料、陶瓷工业等领域有广泛应用。
在生产过程中，焙烧是一项关键步骤，通过将锂辉石加热至高温，可以使其发生结构变化，并释放出有用的物质。
然而，在焙烧过程中产生的烟气成分对环境和人体健康都会带来一定影响。
因此，对锂辉石焙烧烟气成分进行深入了解和控制具有重要意义。
本文将从锂辉石的组成、焙烧过程、产生的主要污染物以及控制方法等方面来介绍锂辉石焙烧烟气成分。
2. 锂辉石的组成锂辉石主要由氧化物组成，其中包括二氧化硅（SiO2）、三氧化二铝（Al2O3）、四氧化三铁（Fe3O4）、二氧化钛（TiO2）等。
此外，还含有少量的钠、钾、镁等元素。
3. 锂辉石焙烧过程锂辉石焙烧过程是将原料加热至高温，使其发生物理和化学变化的过程。
一般来说，焙烧过程可以分为预热、脱水、脱碳、晶格结构改变等阶段。
•预热阶段：在此阶段，锂辉石会逐渐升温至较高温度。
在这个过程中，水分会从锂辉石中蒸发出来。
•脱水阶段：当锂辉石达到一定温度时，其中的结晶水会被释放出来。
•脱碳阶段：随着温度的进一步升高，锂辉石中的碳酸根离子会分解并释放出二氧化碳。
•晶格结构改变阶段：在高温下，锂辉石的晶格结构会发生改变，形成新的化合物。
4. 锂辉石焙烧产生的主要污染物在锂辉石焙烧过程中，会产生多种污染物，主要包括二氧化硅（SiO2）、三氧化二铝（Al2O3）、四氧化三铁（Fe3O4）等。
•二氧化硅：由于锂辉石中含有二氧化硅，因此在焙烧过程中会释放出该物质。
二氧化硅是一种常见的颗粒物，对人体呼吸系统有一定的刺激作用。
•三氧化二铝：焙烧过程中的三氧化二铝主要以颗粒物的形式存在，其颗粒大小和浓度对环境和人体健康都具有一定影响。
•四氧化三铁：焙烧过程中产生的四氧化三铁主要以颗粒物形式存在，其对环境和人体健康也具有一定影响。
5. 锂辉石焙烧烟气成分的控制方法为了减少锂辉石焙烧过程中产生的污染物排放，可以采取以下措施：•燃料选择：选择低含硫、低灰分、低挥发分的燃料可以减少污染物排放。
锂辉石在陶瓷工业中的应用
在卫生瓷、瓷器餐具的生产过程加入锂辉石有良好的抗热震能力和助熔性能，可降低制品的烧结温度，缩短烧结时间，改善其流动性和粘力是特种玻璃行业和陶瓷工业最有效益的原材料，因此能提高制品的强度、延性、耐蚀性及耐热急变性能。
尤其是在陶瓷熔块和陶瓷产品的釉料中加入锂辉石，能降低成本、减少能耗、提高产品质量且使产品具有成品美观、废品率低的特点，素有“工业味精”的美誉。
这种强有力助熔剂是所有抗热玻璃和耐热陶瓷生产中的必需品。
可简化生产流程，降低能耗，延长炉龄，改善操作条件及减少污染；同时，能有效地提高陶瓷熔制过程的助熔作用，能提高陶瓷熔化质量，取得节能和降低成本的显著经济效益；同时提高了陶瓷的理化性能和产品外观质量，有利于产品成型和提高量。
料、电子瓷、搪瓷等诸多领域。
锂辉石在地砖中的应用

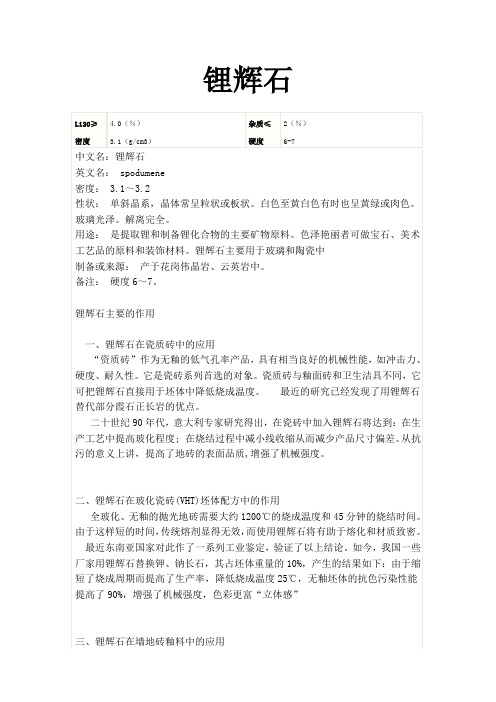

一.锂辉石在瓷质砖中的应用
“瓷质砖”作为无釉的低气孔率产品，具有相当良好的机械性能，如冲击力、硬度、耐久性。
它是瓷砖系列首选的对象。
从1978年到1994年这期间，瓷质砖的产量每年稳定增长，现已达174,000,000平方米，它约占世界瓷砖总产量的6%。
预计到2000年年低其产量将增至世界总产量的16%。
瓷质砖与釉面砖和卫生洁具不同，它可把锂辉石直接用于坯体中降低烧成温度。
最近的研究已经发现了用锂辉石替代部分霞石正长岩的优点。
下表是关于产品大小偏差、烧失量、表面状况和机械强度的试验结果。
●在生产工艺中提高玻化程度
●在烧结过程中减少线收缩从而减少产品尺寸偏差
●从抗污的意义上讲，提高了地砖的表面品质
●增强了机械强度
二、锂辉石在玻化瓷砖(VHT)坯体配方中的作用
全玻化、无釉的抛光地砖需要大约1200°C的烧成温度和45分钟的烧结时间。
由于这样短的时间，传统熔剂显得无效，而使用锂辉石将有助于熔化和材质致密。
最近东南亚国家对此作了一系列工业鉴定，验证了以上结论。
如今，我国一些厂家用锂辉石替换钾、钠长石，其占坯体重量的10%，产生的结果如下：
●由于缩短了烧成周期而提高了生产率
●降低烧成温度25°C
●无釉坯体的抗色污染性能提高了90%
●增强了机械强度
●色彩更富“立体感”
三、锂辉石在墙地砖釉料中的应用
在釉料(或熔块)配方中加入2-12%锂辉石，替代长石等相应原料，可起到如下作用：
1、降低烧成温度(助熔作用)，节约能源，延长炉龄；
2、降低熔体粘度，提高高温流动性和玻化程度，提高抗污染能力，增强釉面强度和光滑平整度；
3、降低热膨胀系数，克服釉面裂纹，提高热稳定性；
4、提高白度，增强光泽度；
5、提高化学稳定性和耐酸性。
锂辉石在玻璃中的应用
由于锂辉石具有强大的助熔作用，在玻璃配料中添加锂辉石，能降低玻璃熔化时的温度和熔体粘度，可简化生产流程，降低能耗，延长炉龄，改善操作条件及减少污染。
同时，锂辉石具有降低玻璃热膨胀系数的作用，可改善玻璃密度和光洁度，提高制品的强度、延性、耐蚀性及耐热急变性能。
显像管玻璃，国内外已公认应采用锂钡玻璃。
微晶玻璃的出现，显示了锂的重要作用。
该种玻璃最重要的性质之一是能经受热急变。
现用于超音速飞机的室玻璃、热交换器、实验室桌面、催化剂载体、电子管套、电容器及真空设备等。
下面介绍澳大利亚(GWALIA)公司锂辉石加入玻璃料中的试验要求：
1、分步把锂辉石加入生料中，(Li2O)含量不超过0.15-0.25%
2、每步中，由于锂辉石中的Al2O3和SiO2加入，就要相应减少生料中铝原
料(氧化铝、长石等)和石英砂来保证玻璃中Al2O3和SiO2的等量性。
3、每步加入Li2O的量，要根据玻璃稳定情况，相应降低R2O(Na2O+K2O)量。
4、每进行一步中，降低一次玻璃熔化温度，直至保证其稳定(气泡和厚度)
为止。
根据国外文献报导，1981-1982年美国Glass Containers 公司向瓶罐玻璃中引入0.1-0.25%的 Li2O，取的了降低熔化温度30°C，出料率增加12%和包装强度提高1-2%的效果；1986年，美国Thatechor 公司采用锂辉石精矿为原料向玻璃组成中加入0.1-0.25%的Li2O，也取得了降低熔化温度25°C，出料率增加17%的效果；1986年西德的Oberland玻璃厂也以锂辉石精矿形成引入玻璃组成中0.125%的Li2O也取得了节能6%和出料率增加10%的效果。
锂辉石在微晶玻璃中的应用
早于80年代初，国外在微晶玻璃中应用锂辉石就十分广泛。
国内一些研究机构和厂家也于80年代末、90年代初着手研究锂辉石在微晶玻璃中的应用。
如在微晶玻璃中加入锂辉石，生产出超低膨胀系数的锂铝硅透明微晶玻璃。
此种微晶玻璃集优异的热学性能、光学性能和化学稳定性于一体，是一种非常重要的透明多晶材料。
其主要用途有：在高科技方面可用于制造激光陀螺仪、气体激光器、大型天文望远镜等；在民用方面可用于生产炊具、餐具、电磁灶面板、封闭电炉面板、高温炉观察窗等
一、一、配方：
在超低膨胀锂铝硅透明微晶玻璃配方中加入锂辉石，对微晶玻璃品质起显著作用。
玻璃的配方见下表，配方料在1600°C下熔制20小时，熔制好的玻璃经退火后备用。
理。
二、玻璃性质：
配方中加入锂辉石后，可获得透明的超低膨胀系数的微晶玻璃。
试验样品测试如下：试样厚2mm，膨胀系数(1.4*10-7/°C);抗弯强度(MPa)95.7;抗热震性能(°C)795。
锂辉石在玻璃纤维中应用
容器和特种玻璃制造商历来都以锂辉石能提高熔化速率、减小粘度的优点来降低玻璃的单位生产成本。
近来，为了更快熔化，在绝缘材料和纺织业中，玻璃钎维制造商通过重新调整玻璃配料来获得如下综合效益：
●降低玻璃料成本：
在保持现有玻璃物理性能和熔化率的情况下，可以用锂辉石替代部分昂贵的原料
●增加熔炉出料量：
氧气锂能增大玻璃的表面张力。
在恒定粘度条件下，使套管喷嘴处的熔质流量按比例增大，从而增大表面张力。
●增强玻璃的耐久性：
在保持现有熔化率条件下，降低玻璃的碱金属含量能增强其抗酸及抗水解性。
这种变化使玻璃的耐久性达到了更高档次。
●环境的朋友：
环境保护条例愈来严格化，人们通过实施这些条例来限制烟囱排放物和那些对熔制有效但对环境有害的原料。
用锂辉石替代氟是非常物美价廉的。
根据美国 Johns Manvile 公司(世界最大的玻璃钎维厂之一)应用锂辉石情况，有如下优点：
1、降低成本。
加入锂辉石后，铂合金熔炉里的玻璃液流动能力提高了6.5%
2、改善玻璃质量。
防水解能力可提高20-30%，防酸能力可提高30-35%
3、环保作用。
降低氟用量达20-30%。
