热熔pe管的焊接对口技巧

-*

天然气公司员工安全教育培训记录

培训时间：

培训地点：

培训人：

参训人员：

培训题目： 天然气PE管焊接操作技能培训

培训资料----- PE管焊接知识

第一节： 热熔焊接

一、特点：

1、管道熔接为分子本体之间的结合无需任何其它辅助粘合剂，因而接口极为可靠。

2、该方法只需使用专用设备，无须任何辅助材料，因而成本低廉。

3、操作方法简单，易学易懂。

二、所使用的主要设备和工具：液压站、焊机机架、铣刀、加热板

三、影响连接质量的三个要素：加热板温度、加热压力和加热时间。

1、加热板温度：对现行PE100管材的焊接温度采用：215±10℃。薄壁管材温度适当升高，靠上限；厚壁管材温度适当降低，靠下限；大风或寒冷天气温度适当升高，必须采取必要的保温措施。

2、加热时间和加热压力：

P (MPa)

0.15

0.01

0.00 t（S）

图：热熔焊接过程曲线示意图 -*

2.1 初始加热阶段（t1，P1）

将加热板放入两管端之间，加压到P1，加热时间为t1，其目的使初始熔融的物料在压力的作用下全部挤出，直到管材两端面每一点均和加热板紧密接触为止，保证下一步加热时，两管端能均匀吸热。

加热时间t1按卷边高度确定。卷边高度emin=0.1×壁厚+0.5(mm)

2.2 吸热阶段(t2，P2）

当卷边高度达到emin时，将压力由P1降至P2，继续加热t2时间，目的是保持微小压力，以保证管端与加热板表面接触，继续加热，使焊接管端产生足够的熔融物料。 吸热时间t2 = 壁厚×参数（PE80为10，PE100为12）

2.3 切换时间（t2）

当加热时间t2达到后，迅速退开两管端，取出加热板，并立即合拢两管端。这段时间尽可能缩短，最大不能超过t3（约6秒）

t3 = 3+0.01D(秒) D为管材公称外径

2.4 保压冷却时间(P3、 t4)

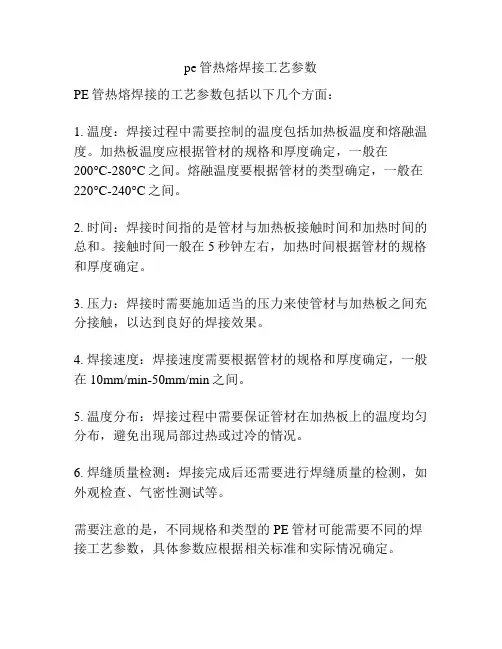

pe管热熔焊接工艺参数

PE管热熔焊接的工艺参数包括以下几个方面：

1. 温度：焊接过程中需要控制的温度包括加热板温度和熔融温度。加热板温度应根据管材的规格和厚度确定，一般在200°C-280°C之间。熔融温度要根据管材的类型确定，一般在220°C-240°C之间。

2. 时间：焊接时间指的是管材与加热板接触时间和加热时间的总和。接触时间一般在5秒钟左右，加热时间根据管材的规格和厚度确定。

3. 压力：焊接时需要施加适当的压力来使管材与加热板之间充分接触，以达到良好的焊接效果。

4. 焊接速度：焊接速度需要根据管材的规格和厚度确定，一般在10mm/min-50mm/min之间。

5. 温度分布：焊接过程中需要保证管材在加热板上的温度均匀分布，避免出现局部过热或过冷的情况。

6. 焊缝质量检测：焊接完成后还需要进行焊缝质量的检测，如外观检查、气密性测试等。

需要注意的是，不同规格和类型的PE管材可能需要不同的焊接工艺参数，具体参数应根据相关标准和实际情况确定。

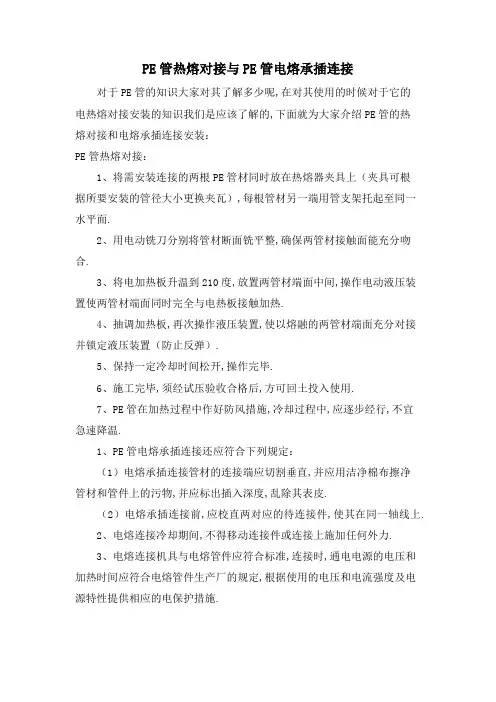

PE管热熔对接与PE管电熔承插连接

对于PE管的知识大家对其了解多少呢,在对其使用的时候对于它的电热熔对接安装的知识我们是应该了解的,下面就为大家介绍PE管的热熔对接和电熔承插连接安装：

PE管热熔对接：

1、将需安装连接的两根PE管材同时放在热熔器夹具上（夹具可根据所要安装的管径大小更换夹瓦）,每根管材另一端用管支架托起至同一水平面.

2、用电动铣刀分别将管材断面铣平整,确保两管材接触面能充分吻合.

3、将电加热板升温到210度,放置两管材端面中间,操作电动液压装置使两管材端面同时完全与电热板接触加热.

4、抽调加热板,再次操作液压装置,使以熔融的两管材端面充分对接并锁定液压装置（防止反弹）.

5、保持一定冷却时间松开,操作完毕.

6、施工完毕,须经试压验收合格后,方可回土投入使用.

7、PE管在加热过程中作好防风措施,冷却过程中,应逐步经行,不宜急速降温.

1、PE管电熔承插连接还应符合下列规定：

（1）电熔承插连接管材的连接端应切割垂直,并应用洁净棉布擦净管材和管件上的污物,并应标出插入深度,乱除其表皮.

（2）电熔承插连接前,应校直两对应的待连接件,使其在同一轴线上.

2、电熔连接冷却期间,不得移动连接件或连接上施加任何外力.

3、电熔连接机具与电熔管件应符合标准,连接时,通电电源的电压和加热时间应符合电熔管件生产厂的规定,根据使用的电压和电流强度及电源特性提供相应的电保护措施.

4、PE管电熔鞍形连接还应符合下列规定：

（1）干管连接部位下部应采用专用托架支撑,并固定、吻合.

（2）电熔鞍形连接时,应用洁净棉布擦净连接面上污物,并应用刮刀刮除干管连接部位外表皮.

对于PE管的热熔对接与电熔连接方法就介绍到这里,相信在以后会更利于自己的使用.

PE管热熔焊交支配规程之阳早格格创做

一、焊交本理

PE是一种热塑性资料，普遍可正在190～240℃之间的范畴内被熔化(分歧本料牌号的熔化温度普遍也没有尽相共)，此时若将管材二端熔化的部分充分交触，并施加适合的压力，热却后即可坚韧天融为一体，进而达到焊交脚段.

二、焊交步调

1、将焊交管心牢固正在热焊机上，错心量小于薄度的20%；

2、用单边切割机对于焊心举止切割至光润、仄坦；

3、安排加热板温度至焊交工艺央供的范畴(210+10℃)之内；

4、用净净的棉布将加热板揩搞净；

5、调试拖动压力，算出焊交管材的熔焊压力；

6、将二段待焊管材正在焊机上共时夹紧，并包管端里对于齐；

7、将加热板便位，使管材二端里战加热板紧揭，并施加一定的压力，共时启初第一阶段的计时；

8、待翻边下度达到工艺央供时，使施加的压力生存到拖动压力，共时启初加热计时；

9、 时间达到工艺央供时，拨动进给脚柄，紧启二端管材，与出加热板； 10、 赶快关合管材，当压力降至熔焊压力时启初第三阶段计时；

11、瞅察翻边情况，卸压，热却计时启初；

12、热却中断后，拆置夹具，焊交中断.

三、连交工艺评比央供

1、中瞅考验央供

环心匀称光润，无划伤的缺陷，错边量小于壁薄的20％；翻边允许参数范畴睹下表

工艺参数

参数（曲径/mm） 40 63 90 110 160

加热时间（秒） ＞40 ＞58 ＞82 ＞100 ＞145

热却时间（分） ≥8 ≥11 ≥14 ≥19

翻边下度/mm
