74HC00中文资料

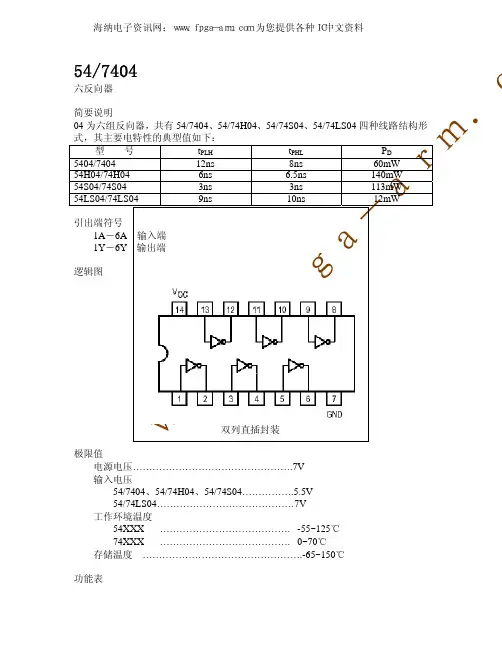

ｗｗｗ．ｆｐｇａ－ａｒｍ．ｃ 54/7404 六反向器 简要说明 04为六组反向器，共有54/7404、54/74H04、54/74S04、54/74LS04四种线路结构形式，其主要电特性的典型值如下： 型 号 tPLHtPHLPD5404/7404 12ns 8ns 60mW 54H04/74H04 6ns 6.5ns 140mW 54S04/74S04 3ns 3ns 113mW 54LS04/74LS04 9ns 10ns 12mW 引出端符号 1A－6A 输入端 1Y－6Y 输出端 逻辑图 双列直插封装 极限值 电源电压………………………………………….7V 输入电压 54/7404、54/74H04、54/74S04…………….5.5V 54/74LS04……………………………………7V 工作环境温度 54XXX …………………………………. -55~125℃ 74XXX …………………………………. 0~70℃ 存储温度 ………………………………………….-65~150℃ 功能表 海纳电子资讯网：ｗｗｗ．ｆｐｇａ－ａｒｍ．ｃｏｍ　为您提供各种ＩＣ中文资料

ｗｗｗ．ｆｐｇａ－ａｒｍ．ｃ 推荐工作条件 5404/7404 54H04/74H04 54S04/74S04 54LS04/74LS04 最小 额定 最大 最小额定最大最小额定最大 最小 额定 最大单位54 4.5 5 5.5 4.5 5 5.5 4.5 5 5.5 4.5 5 5.5 电源电压Vcc 74 4.75 5 5.25 4.755 5.254.755 5.25 4.75 5 5.25V 输入高电平电压ViH2 2 2 2 V 54 0.8 0.8 0.8 0.7 输入低电平电ViL74 0.8 0.8 0.8 0.8 V 输出高电平电流IOH -400 -500 -1000 -400µA54 16 20 20 4 输出低电平电流IOL74 16 20 20 8 mA 静态特性（TA为工作环境温度范围） ‘04 ‘H04 ‘S04 ‘LS04 参 数 测 试 条 件【1】最小最大最小最大最小最大 最小 最大单位Iik=-8mA -1.5 Iik=-12mA -1.5 VIK输入嵌位电压 Vcc=最小 Iik=-18mA －1.2 -1.5V 54 2.4 2.4 2.5 2.5 VOH输出高电平电压 Vcc＝最小VIL＝最大 IOH＝最大 74 2.4 2.4 2.7 2.7 V 54 0.4 0.4 0.5 0.4 VOL输出低电平电压 Vcc=最小，VIL＝最大，VIH=2V,IOL=最大 74 0.4 0.4 0.5 0.5 V VI=5.5V 1 1 1 II最大输入电压时输入电流 Vcc＝最大 VI=7V 0.1 mAVIH=2.4V 40 50 IIH输入高电平电流 Vcc＝最大 VIH=2.7V 50 20 uA VIL=0.4V -1.6 -2 -0.4IIL输入低电平电流 Vcc＝最大 VIL=0.5V -2 mA54 -20 -55 -40 -100-40 -100 -20 -100IOS输出短路电流 Vcc＝最大 74 -18 -55 -40 -100-40 -100 -20 -100mAICCH输出高电平时电源电流 Vcc＝最大 12 26 24 2.4 mAICCL输出低电平时电源电流 Vcc＝最大 33 58 54 6.6 mA [1]: 测试条件中的“最小”和“最大”用推荐工作条件中的相应值。 动态特性(TA=25℃) ‘04 ‘H04 ‘S04 ‘LS04参 数 测 试 条 件 最大 最大 最大 最大 单位 tPLH输出由低到高传输延迟时间 22 10 4.5 15 ns tPHL输出由高到低传输延迟时间 Vcc =5V,CL=50Pf(‘H04为25Pf) RL=400Ω(‘H04和‘S04为280Ω， ‘LS04为2KΩ) 15 10 5 15 ns 海纳电子资讯网：ｗｗｗ．ｆｐｇａ－ａｒｍ．ｃｏｍ　为您提供各种ＩＣ中文资料

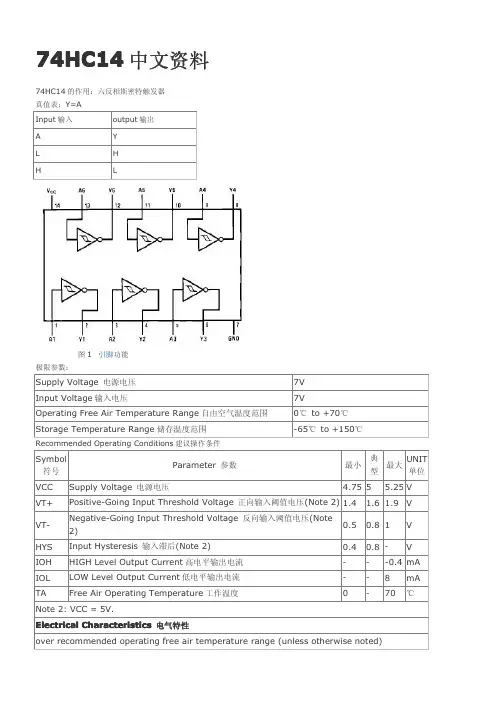

74HC14中文资料

74HC14的作用：六反相斯密特触发器真值表：Y=A

Input输入output输出

AY

LH

HL

图1引脚功能极限参数：SupplyVoltage电源电压7VInputVoltage输入电压7VOperatingFreeAirTemperatureRange自由空气温度范围0℃to+70℃

StorageTemperatureRange储存温度范围-65℃to+150℃RecommendedOperatingConditions建议操作条件Symbol符号Parameter参数最小典型最大UNIT单位

VCCSupplyVoltage电源电压4.7555.25V

VT+Positive-GoingInputThresholdVoltage正向输入阈值电压(Note2)1.41.61.9V

VT-Negative-GoingInputThresholdVoltage反向输入阈值电压(Note2)0.50.81V

HYSInputHysteresis输入滞后(Note2)0.40.8-V

IOHHIGHLevelOutputCurrent高电平输出电流---0.4mA

IOLLOWLevelOutputCurrent低电平输出电流--8mA

TAFreeAirOperatingTemperature工作温度0-70℃

Note2:VCC=5V.

ElectricalCharacteristics电气特性

overrecommendedoperatingfreeairtemperaturerange(unlessotherwisenoted)Symbol符号Parameter参数Conditions条件最小典型最大UNIT单位

VIInputClampVoltage输入钳位电压VCC=最小,II=-18mA---1.5V

VOHHIGHLevelOutputVoltage输出高电平电压VCC=最小,IOH=最大VIL=最大2.73.4-V

74HCT04/74HC04中文资料

74HC04功能作用：

74HC04/74HCT04是六反相器,高速CMOS器件，低功耗肖特基的TTL(LSTTL)电路 。

74HC04引脚图:

图1

引脚图功能

图2 逻辑图

74HC04真值表:

图3 7404真值表

最大额定值

电源电压 -0.5 to +7.0V

DC输入电压 -1.5 to Vcc+1.5V

直流输出电压 -0.5 to Vcc+0.5V

钳位二极管电流 ±20mA

直流输出电流，每个引脚（输出） ±25mA

功耗 600mW

建议操作条件:

Operating Conditions操作条件 最小 最大 单位

Supply Voltage电源电压(VCC) 2 6 V

DC输入或输出电压（输入电压，输出电压） 0 VCC V

Operating Temp. Range (TA) 工作温度 MM74HC -40 +85 ℃

MM54HC -55 +125 ℃

Input Rise or Fall Times输入上升或下降时间 (tr,tf) VCC=2.0V 1000 ns

VCC=4.5V 500 ns

VCC=6.0V 400 ns

直流电气特性

Symbol

符号 Parameter 参数 Conditions 条件 VCC TA=25℃ 74HC TA=-40

to 85℃ 54HC TA=-55 to

125℃ 单位 典型 Guaranteed Limits 保证极限

VIH 输入高电平电压 2.0V 1.5 1.5 1.5

V 4.5V 3.15 3.15 3.15

6.0V 4.2 4.2 4.2

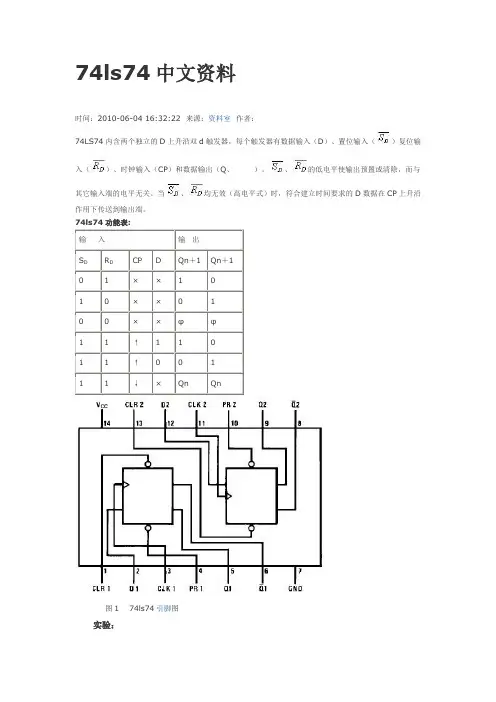

74ls74中文资料

时间：2010-06-04 16:32:22 来源：资料室 作者：

74LS74内含两个独立的D上升沿双d触发器，每个触发器有数据输入（D）、置位输入（）复位输入（）、时钟输入（CP）和数据输出（Q、）。、的低电平使输出预置或清除，而与其它输入端的电平无关。当、均无效（高电平式）时，符合建立时间要求的D数据在CP上升沿作用下传送到输出端。

74ls74功能表:

输 入 输 出

SD RD CP D Qn＋1 Qn＋1

0 1 × × 1 0

1 0 × × 0 1

0 0 × × φ φ

1 1 ↑ 1 1 0

1 1 ↑ 0 0 1

1 1 ↓ × Qn Qn

图1 74ls74引脚图

实验：

用74LS74构成4位寄存器 一个D触发器可实现一位二进数的存储，因此应采用4个D触发器实现4位寄存器。由于要实现移位寄存，4个D触发器之间应相互联接。

（1）首先在图2中完成相应的联线，构成可实现并入并出、串入串出、并入串出、串入并出的多功能移位寄存。按图接好电路。

(2) D3 D2 D1 D0分别接逻辑开关，Q3 Q2 Q1 Q0接发光二极管；

(3) 先清零；

(4) 按下列要求，实现相应功能，观察结果，并描述工作过程。

并入并出：

使数据输入端D3D2D1D0=1011，给CP端输入一个正单脉冲，观察Q3Q2Q1Q0发光二极管的状态，、将结果填入表中。

并入串出：

使数据输入端D3D2D1D0=1011，给CP端输入4个正单脉冲，观察Q3端发光二极管的状态，将结果填入表6中。

串入并出：

使数据输入端D0分别为1011，同时通过给CP端输入正单脉冲将D0端的4 个数据送入寄存器。观察Q3Q2Q1Q0端发光二极管的状态，将结果填入表中。

串入串出：

使数据输入端D0分别为1011，同时通过给CP端输入正单脉冲，将D0端的4 个数据送入寄存器。在CP端输完8个脉冲后，观察Q3端发光二极管的状态，将结果填入表2中。
