74HC573中文资料

  • 格式：doc
  • 大小：416.00 KB
  • 文档页数：6

输入 输出

输出使能 锁存使能 D Q

L H H H

L H L L

L L X 不变

H X X Z

74HC573

八进制 3 态非反转透明锁存器

高性能硅门 CMOS 器件

SL74HC573 跟 LS/AL573 的管脚一样。器件的输入是和标准 CMOS 输出兼容

的；加上拉电阻，他们能和 LS/ALSTTL 输出兼容。

当锁存使能端为高时，这些器件的锁存对于数据是透明的（也就是说输出同

步）。当锁存使能变低时，符合建立时间和保持时间的数据会被锁存。

×输出能直接接到 CMOS，NMOS 和 TTL 接口上

×操作电压范围：2.0V~6.0V

×低输入电流：1.0uA

×CMOS 器件的高噪声抵抗特性

管腿安排：

功能表：

X=不用关心

Z＝高阻抗

符号 参数 值 单位

VCC DC 供电电压（参考 GND） -0.5~+7.0 V

VIN DC 输入电压（参考 GND） -1.5~VCC+1.5 V

VOUT DC 输出电压（参考 GND） -0.5~VCC+0.5 V

IIN 每一个 PIN 的 DC 输入电流 20 mA

IOUT 每一个 PIN 的 DC 输出电流 35 mA

ICC DC 供电电流，VCC 和

GND 之间 75 mA

PD 在自然环境下，PDIP 和 SOIC 封装下的

功耗 750

500 mW

Tstg 存储温度 -65~+150 ℃

TL 引线温度，10 秒（PDIP，SOIC） 260 ℃

符号 参数 最小 最大 单位

VCC DC 供电电压（参考 GND） 2.0 6.0 V

VIN,VOUT DC 输入电压，输出电压（参考 GND） 0 VCC V

TA 所有封装的操作温度 -55 +125 ℃

tr，tf 输入上升和下降时间 VCC=2.0V

VCC=4.5V

VCC=6.0V 0 1000

0 500

0 400 ns

符号 参数 测试条件 VCC

V 条件限制 单位

25

℃～

－55

℃ ≤85

℃ ≤125

℃

VIH 最小高 VOUT=0.1V 或者 VCC- 2.0 1.5 1.5 1.5 V

74HC573

最大值范围：

*最大值范围是指超过这个值，将损害器件。

操作最好在下面的推荐操作条件下。

＋额定功率的下降——PDIP：－10mW/℃ ，65℃～125℃

SOIC：－7 mW/℃ ，65℃～125℃

推荐操作条件：

这个器件带有保护电路，以免被高的静态电压或电场损坏。然而，对于高阻抗

电路，必须要采取预防以免工作在任何高于最大值范围的条件下工作。VIN 和 VOUT

应该被约束在 GND≤（VIN 或 VOUT）≤VCC。

不用的输入管腿必须连接总是连接到一个适合的逻辑电压电平（也就是 GND

或者 VCC）。不用的输出管腿必须悬空。

DC 电子特性（电压是以 GND 为参考）：

电平输

入电压 0.1V，

|IOUT|≤20uA 4.5

6.0 3.15

4.2 3.15

4.2 3.15

4.2

VIL 最大低

电压输

入电压 VOUT=0.1V 或者 VCC-

0.1V，

|IOUT|≤20uA 2.0

4.5

6.0 0.5

1.35

1.8 0.5

1.35

1.8 0.5

1.35

1.8 V

VOH 最大高

电平输

出电压 VIN=VIH 或者 VIL，

|IOUT|≤20uA 2.0

4.5

6.0 1.9

4.4

5.9 1.9

4.4

5.9 1.9

4.4

5.9 V

VIN=VIH 或者 VIL，

|IOUT|≤6.0mA

|IOUT|≤7.8mA 4.5

6.0 3.98

5.48 3.84

5.34 3.7

5.2

VOL 最大低

电平输

出电压 VIN=VIH 或者 VIL，

|IOUT|≤20uA 2.0

4.5

6.0 0.1

0.1

0.1 0.1

0.1

0.1 0.1

0.1

0.1 V

VIN=VIH 或者 VIL，

|IOUT|≤6.0mA

|IOUT|≤7.8mA 4.5

6.0 0.26

0.26 0.33

0.33 0.4

0.4

IIN 最大输

入漏电

流 VIN=VCC 或者 GND 6.0 ±0.1 ±0.1 ±0.1 uA

IOZ 最大三

态漏电

流 高阻抗态下的输出

VIN=VIH 或者 VIL，

VOUT=VCC 或者 GND 6.0 ±0.5 ±5.0 ±10 uA

ICC 最大静

态供电

电流 VIN=VCC 或者 GND

IOUT＝0uA 6.0 4.0 4.0 4.0 uA

符号 参数 VCC

V 条件限制 单

位 25℃～

－55℃ ≤85

℃ ≤125

℃

tPLH，

tPHL 输入 D 到 Q，最大延迟（图 1

和 5） 2.0

4.5

6.0 150

30

26 190

38

33 225

45

38 ns

tPLH，

tPHL 锁存使能到 Q 的最大延迟（图

2 和图 5） 2.0

4.5

6.0 160

32

27 200

40

34 240

48

41 ns

tPLZ，

tPHZ 输出使能到 Q 的最大延迟（图

3 和图 6） 2.0

4.5

6.0 150

30

26 190

48

33 225

45

38 ns

74HC573

AC 电子特性（CL=50pF，输入 tr=tf=6.0ns）：

符号 参数 VCC

V 限制条件 单

位 25℃～－

55℃ ≤85 ≤125

℃ ℃

tSU 输入 D 到锁存使能最小建立时

间（图 4） 2.0

4.5

6.0 50

10

9 65 75

13 15

11 13 ns

th 锁存使能到输入 D 最小保持时

间（图 4） 2.0

4.5

6.0 5

5

5 5 5

5 5

5 5 ns

tW 锁存使能的最小脉宽（图 2） 2.0

4.5

6.0 75

15

13 95 110

19 22

16 19 ns

tr ，tf 最大输入上升沿和下降沿时序

（图 1） 2.0

4.5

6.0 1000

500

400 1000 1000

500 500

400 400 ns tPZH，

tPZL 输出使能到 Q 最大延迟（图 3

和图 6） 2.0

4.5

6.0 150

30

26 190

48

33 225

45

38 ns

tTLH，

tTHL 任何输出的最大输出延迟（图

1 和图 5） 2.0

4.5

6.0 60

12

10 75

15

13 90

18

15 ns

CIN 最大输入电容 － 10 10 10 pF

COUT 最大三态输出电容（在高阻态

下的输出） － 15 15 15 pF

CPD 功耗电容（使能所有输出）

用于确定没有负载时的动态功

耗： 典型在 25℃，VCC=5V 条件下 pF

23

时序要求（CL=50pF，输入

）：

合集下载

74hc573怎么连接数码管？74hc573连接数码管的应用解析

74hc573怎么连接数码管？74hc573连接数码管的应用解析

74hc573怎么连接数码管？74hc573连接数码管的应用解析

74hc573连接数码管在不同的电路中有不同的连接方法，本文主要介绍几种在不同电路中74hc573是怎么连接数码管的，以及74hc573连接数码管的应用解析。

74hc57374hc573是透明的D 型锁存器，当使能（G）为高时，Q 输出将随数据（D）输入而变。当使能为低时，输出将锁存在已建立的数据电平上。输出控制不影响锁存器的内部工作，即老数据可以保持，甚至当输出被关闭时，新的数据也可以置入。这种电路可以驱动大电容或低阻抗负载，可以直接与系统总线接口并驱动总线，而不需要外接口。特别适用于缓冲寄存器，I/O 通道，双向总线驱动器和工作寄存器。

74hc573连接数码管应用案例一:一般情形下74hc573怎么跟数码管连接起来

这个分两种： 一种是静态扫描，二是动态扫描。静态的太耗资源，一般很少用，除非资源足够用。动态扫描的原理是：首先有八个数据线，分别连接到七段数码管的七个位，和小数点位。然后就是有一批使能信号线。

二：74hc573怎么连接4位数码管

4位数码管轮流点亮循环扫描就能完成显示，如果你用573锁存器，如果保持静态显示，可以用4片，8个输出引脚分别接上对应的8个数码管引脚，锁存低电平有效，可以再加一个译码器做片选，或者分成控制器的4个引脚做片选，LE高电平时写入数据之后拉低，再写下一个，一次完成。

三：在电子温度计中74hc573怎么连接数码管

这种情形下，用一个8位接口(实际上使用了7条线)，外接了25个8段的LED数码显示器。用两条线外接了5片164，可以直接带动5个数码管；用五条线外接了5个8550，可以动态带动5行数码管。软件略复杂些，显示效果很好，比16行的汉字点阵显示，轻松的多。

74hc573连接数码管的应用解析数码管

数码管也称LED数码管，不同行业人士对数码管的称呼不一样，其实都是同样的产品。

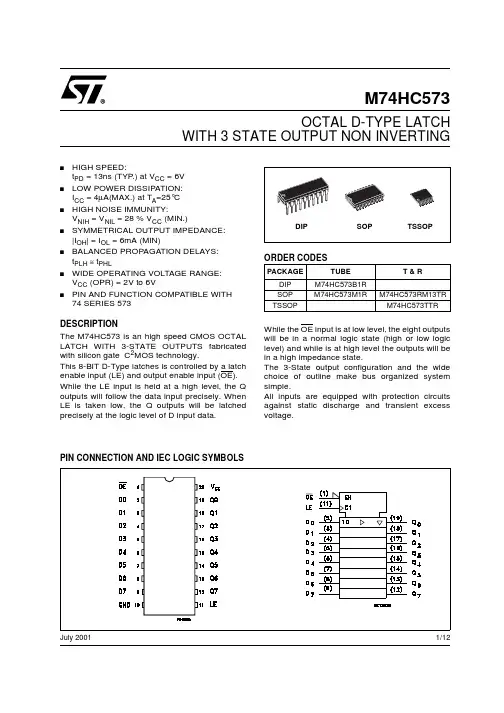

M74HC573M1R中文资料

M74HC573M1R中文资料

1/12July 2001sHIGH SPEED:tPD = 13ns (TYP.) at VCC = 6VsLOW POWER DISSIPATION:ICC = 4µA(MAX.) at TA=25°CsHIGH NOISE IMMUNITY:VNIH = VNIL = 28 % VCC (MIN.)sSYMMETRICAL OUTPUT IMPEDANCE:|IOH| = IOL = 6mA (MIN)sBALANCED PROPAGATION DELAYS:tPLH ≅ tPHL sWIDE OPERATING VOLTAGE RANGE:VCC (OPR) = 2V to 6VsPIN AND FUNCTION COMPATIBLE WITH 74 SERIES 573

DESCRIPTIONThe M74HC573 is an high speed CMOS OCTALLATCH WITH 3-STATE OUTPUTS fabricatedwith silicon gate C2MOS technology. This 8-BIT D-Type latches is controlled by a latchenable input (LE) and output enable input (OE).While the LE input is held at a high level, the Qoutputs will follow the data input precisely. WhenLE is taken low, the Q outputs will be latchedprecisely at the logic level of D input data. While the OE input is at low level, the eight outputswill be in a normal logic state (high or low logiclevel) and while is at high level the outputs will bein a high impedance state.The 3-State output configuration and the widechoice of outline make bus organized systemsimple.All inputs are equipped with protection circuitsagainst static discharge and transient excessvoltage.M74HC573

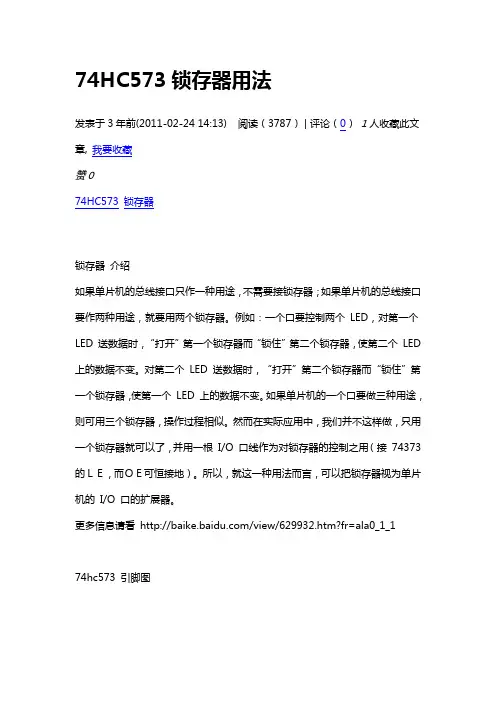

锁存器74hc573的使用
