铜线的接线方法

铜线电流计算方法（口诀）

查表很麻烦，给大家一个公式，不准确，但很实用

10A以下每平方5A

50A以下每平方4A

100A以下每平方3A

100A以上每平方2A

###############################################################################

这是口诀

P=1.732UIX0.8

算得I=45.58A

一般铜线安全计算方法是：

2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

估算口诀：

二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：

(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

个人收集整理-仅供参考

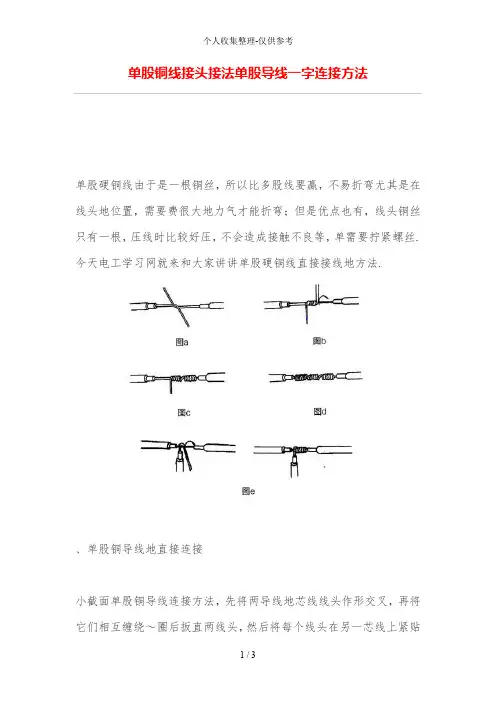

1 / 3 单股铜线接头接法单股导线一字连接方法

单股硬铜线由于是一根铜丝，所以比多股线要赢，不易折弯尤其是在线头地位置，需要费很大地力气才能折弯；但是优点也有，线头铜丝只有一根，压线时比较好压，不会造成接触不良等，单需要拧紧螺丝.今天电工学习网就来和大家讲讲单股硬铜线直接接线地方法.

、单股铜导线地直接连接

小截面单股铜导线连接方法，先将两导线地芯线线头作形交叉，再将它们相互缠绕～圈后扳直两线头，然后将每个线头在另一芯线上紧贴个人收集整理-仅供参考

2 / 3 密绕～圈后剪去多余线头即可.

大截面单股铜导线连接方法，先在两导线地芯线重叠处填入一根相同直径地芯线，再用一根截面约地裸铜线在其上紧密缠绕，缠绕长度为导线直径地倍左右，然后将被连接导线地芯线线头分别折回，再将两端地缠绕裸铜线继续缠绕～圈后剪去多余线头即可.

不同截面单股铜导线连接方法如图，先将细导线地芯线在粗导线地芯线上紧密缠绕 ～圈，然后将粗导线芯线地线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕～圈后剪去多余线头即可.

、单股铜导线地分支连接

单股铜导线地字分支连接，将支路芯线地线头紧密缠绕在干路芯线上～圈后剪去多余线头即可.对于较小截面地芯线，可先将支路芯线地线头在干路芯线上打一个环绕结，再紧密缠绕～圈后剪去多余线头即可.

单股铜导线地十字分支连接如图所示，将上下支路芯线地线头紧密缠绕在干路芯线上～圈后剪去多余线头即可.可以将上下支路芯线地线个人收集整理-仅供参考

3 / 3 头向一个方向缠绕，也可以向左右两个方向缠绕.

铜线铝线接线方法

铜线和铝线的接线方法相同，只需注意以下几点：

1. 剥离电线的外皮：使用剥线钳或刮刀，将电线的外皮剥离一段长度，通常是约7-10毫米。

2. 清理导线：使用金属刷或砂纸轻轻擦拭铜线或铝线的表面，以去除氧化物或污垢，确保接触面干净和平整。

3. 连接导线：将铜线和铝线末端平行并置，然后用扳手或电线钳轻轻拧紧螺丝，使其牢固连接。确保铜线和铝线的连接部位相互接触，没有松动或空隙。

4. 加强连接：为了确保更牢固的连接，可以在铝线上涂抹一层导电脂或铝线专用连接剂。这可以帮助提高导电性，并减少金属接触面的氧化。

5. 绝缘保护：使用绝缘胶带或绝缘管覆盖接线部分，以确保电线不会误接触到其他金属物体，预防短路或电击事故的发生。

上述方法适用于大多数铜线和铝线的接线场景。在一些特殊情况下，可能需要根据实际情况采取额外的接线措施。请务必在接线前仔细阅读电线的安全使用说明，并根据相关法规和标准操作。

细丝铜线铝线的正确接线方法

一、准备工具接线前准备好钢丝剥线钳、剥线棒、卡钳、焊枪等工具。检查确认工具调试正常,尤其要检查焊枪温度调控是否准确。二、处理铜线铝线1. 将铜线铝线剪切成适合长度,两端各剥去绝缘层约10毫米。2. 用细砂纸轻轻打磨剥线后露出的金属芯线,去除氧化层,使其亮晶晶。3. 用酒精湿布擦拭金属芯线,除去油脂等杂质。三、定位捻接1. 用卡钳夹住一根线的一端,另一端用手持住。2. 将另一根线的一端与之对齐,两根线要精确平行、端头相接。3. 左手持Lines,右手用钢丝剥线钳将两根线扭转2-3圈使之临时捻接。四、点焊1. 打开焊枪电源,预热2分钟后调整至适温。温度过高会烧断细线。2. 用焊枪快速点接触线接部位,瞬间完成融焊。点焊时间一般控制在1秒内。3. 点焊后待焊点冷却3-5秒,用钢丝剥线钳轻轻扯动线接部位,检查连接牢固性。4. 如需进行多点焊,每次点焊间隔2-3毫米,不要过于聚集。五、热缩管保护1. 选择合适规格的热缩管套在线接部位,长度约覆盖接部前后各10毫米。2. 用热风枪或烙铁均匀加热热缩管,看到它迅速缩径包裹线接处。3. 热缩管冷却后,用剥线钳将两端多余长度剪除。完成热缩保护。六、检查与保养工具接线完成后,关断电源,清理焊枪头防焦化,擦拭和贮存工具。必要时润滑卡钳、剥线钳等,保证工具性能。以上为细丝铜线铝线接线的具体操作步骤,说明尽可能详细。请根据线材情况灵活调整参数。练习数次后可提高效率与品质。请指出需要补充说明的地方,我很乐意继续讨论。
