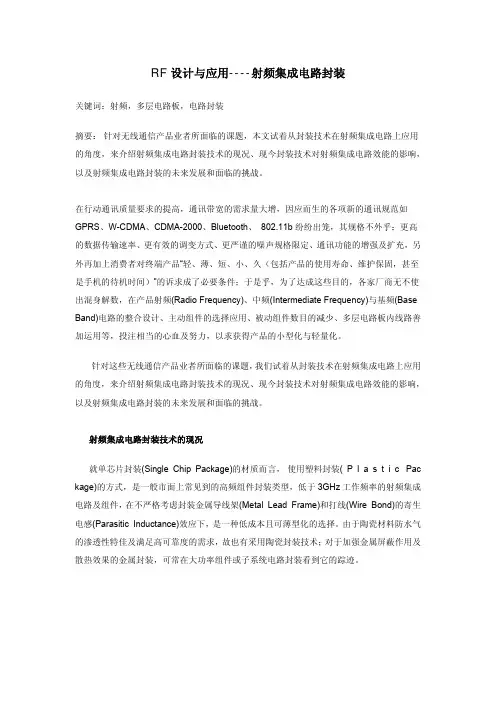

RF设计与应用----射频集成电路封装
关键词：射频，多层电路板，电路封装
摘要： 针对无线通信产品业者所面临的课题，本文试着从封装技术在射频集成电路上应用
的角度，来介绍射频集成电路封装技术的现况、现今封装技术对射频集成电路效能的影响，
以及射频集成电路封装的未来发展和面临的挑战。
在行动通讯质量要求的提高，通讯带宽的需求量大增，因应而生的各项新的通讯规范如
GPRS、W-CDMA、CDMA-2000、Bluetooth、 802.11b纷纷出笼，其规格不外乎：更高
的数据传输速率、更有效的调变方式、更严谨的噪声规格限定、通讯功能的增强及扩充，另
外再加上消费者对终端产品“轻、薄、短、小、久（包括产品的使用寿命、维护保固，甚至
是手机的待机时间）”的诉求成了必要条件；于是乎，为了达成这些目的，各家厂商无不使
出混身解数，在产品射频(Radio Frequency)、中频(Intermediate Frequency)与基频(Base
Band)电路的整合设计、主动组件的选择应用、被动组件数目的减少、多层电路板内线路善
加运用等，投注相当的心血及努力，以求获得产品的小型化与轻量化。
针对这些无线通信产品业者所面临的课题，我们试着从封装技术在射频集成电路上应用
的角度，来介绍射频集成电路封装技术的现况、现今封装技术对射频集成电路效能的影响，
以及射频集成电路封装的未来发展和面临的挑战。
射频集成电路封装技术的现况
就单芯片封装(Single Chip Package)的材质而言， 使用塑料封装( P l a s t i c Pac
kage)的方式，是一般市面上常见到的高频组件封装类型，低于3GHz工作频率的射频集成
电路及组件，在不严格考虑封装金属导线架(Metal Lead Frame)和打线(Wire Bond)的寄生
电感(Parasitic Inductance)效应下，是一种低成本且可薄型化的选择。由于陶瓷材料防水气
基于对数检测法的射频功率测量电路设计
引言
在无线通信系统中，射频功率的测量是非常重要的一项技术。准确地测量射频功率可以帮助我们评估系统性能、优化功率控制算法以及确保通信质量。基于对数检测法的射频功率测量电路是一种常用且有效的测量方法。本文将深入探讨基于对数检测法的射频功率测量电路的设计原理、电路结构以及性能优化方法。
对数检测法的原理
对数检测法是一种基于二极管的功率测量方法。其原理是将输入信号经过放大和整流后，再经过对数放大器进行信号转换，最后通过低通滤波器得到与输入功率成对数关系的输出电压。对数检测法的优点是具有宽动态范围和较高的测量精度，适用于高频率和宽带信号的功率测量。
电路结构设计
基于对数检测法的射频功率测量电路的设计包括放大器、整流器、对数放大器和低通滤波器等模块。
放大器设计
放大器的设计目标是将输入信号放大到适合整流器工作的幅度。常用的放大器包括共基极放大器和共射极放大器。放大器的增益和带宽需要根据具体应用来确定。
整流器设计
整流器的作用是将输入信号转换为直流信号，常用的整流器有单向整流器和双向整流器。整流器的选择需要考虑转换效率和非线性失真等因素。
对数放大器设计
对数放大器是整个电路的核心部分，其作用是将输入功率与输出电压成对数关系。对数放大器可以采用对数极限放大器、对数晶体管放大器或对数运算放大器等。 低通滤波器设计
低通滤波器的作用是滤除对数放大器的输出中的高频噪声，得到平滑的输出电压。常见的低通滤波器包括RC低通滤波器和活性滤波器等。
性能优化方法
为了提高基于对数检测法的射频功率测量电路的性能，可以采取以下优化方法：
增加动态范围
动态范围是指测量电路能够测量的最大和最小功率之间的范围。为了增加动态范围，可以采用自适应增益控制技术或者多级放大器结构。
提高测量精度
测量精度是指测量结果与真实值之间的偏差。为了提高测量精度，可以采用校准技术、增加对数放大器的线性范围以及优化整流器的非线性特性。
射频电路中π衰的作用
在射频（Radio Frequency，简称RF）电路中，π衰是一种常用的电路元件，用于控制信号的衰减。π衰是一种被动电路，其主要目的是减少输入信号的强度，使其适应于后续电路的要求。本文将详细介绍π衰的作用、原理和应用。
作用：
1.信号平衡：在多路分支中，π衰可以平衡各个分支上的信号强度。例如，在电视天线分配系统中，π衰可以调节不同分支上的信号，确保每个电视机接收到的信号强度相等。
2.信号衰减：π衰的主要作用是衰减输入信号的强度，使其适应后续电路的要求。在射频电路中，输入信号的强度可能太强，超出了后续电路所能处理的范围。π衰可以降低信号的强度，避免过载或失真。
3.信号匹配：π衰可以匹配不同阻抗之间的信号。在RF电路中，输入和输出之间的阻抗匹配非常重要。π衰可以起到阻抗匹配的作用，使信号能够顺利地传输到后续电路。
原理：
π衰的名称源自其电路结构的形状。π衰是一个被动电路，它由三个电阻组成，布置成一个π形状。电路中的中间电阻是输入信号要经过的路径，而两侧的电阻则是用来控制信号衰减的。
在RF电路中，π衰一般采用可变电阻，也称为可调衰减器。可变电阻可以通过调节其阻值来控制信号的衰减程度。通过改变π衰中两侧电阻的值，可以实现不同的衰减量。 应用：
1.RF测量和测试：在RF测量和测试中，信号衰减是非常重要的。π衰可以用于调节测试设备的输入信号强度，确保测试结果的准确性。它还可以用于测试不同阻抗之间的匹配性能。
2.通信系统：在无线通信系统中，π衰可以用于调节发送信号的强度，使其适应接收器的灵敏度。它可以确保信号在传输过程中的稳定性和可靠性。
3.电视和广播系统：在电视和广播系统中，π衰可以用于平衡不同分支上的信号强度，确保每个接收设备接收到的信号质量相同。此外，它还可以用于调节信号的强度，以适应不同的接收设备要求。
4.射频放大器设计：在射频放大器设计中，π衰可以用于衰减输入信号的强度，以避免过载和失真。它还可以用于匹配不同阻抗之间的信号，提高放大器的效率和性能。
IACJ Document No.
1
RF电路设计规范
Prepared by: Checked by: Approved by
高松
IACJ Document No.
2 版本变更记录
版本号. 变更日期 变更简述 备注
0.1 Draft 1st Draft
IACJ Document No.
3 关于本文档
本设计规范为原理图设计规范文档。本文档规定和推荐了电子设计开发部在原理图设计中需要注意的一些事项，目的是使设计规范化，并通过将经验固化为规范的方式，避免设计过程中错误的发生，最终提高产品质量。
使用方法
本规范制图部分Mentor Graphics原理图工具为依据，但其大部分内容不局限于该工具的约束。
本规范总体上由检查条目、详细说明两部分构成。“检查条目”部分浓缩了各种规范条款和经验，以简明扼要的形式加以描述。对部分条目内容，在“详细说明”部分进行了解释和举例。建议在阅读条目的同时，对详细说明进行阅读，理解检查项的意义，并主动避免异常出现。
本规范中检查项共有三种等级：“规定”，“推荐”和“提示”。
标记为“规定”的条目在设计中必须遵守，如果因为设计实际需要不能遵守其中某些条款，则必须进行说明并经过评审确认。说明文档同原理图评审异常记录、原理图一同基线。
标记为“推荐”的条目为根据一般情况推荐遵守的内容。建议开发工程师在设计时阅读推荐该部分的内容和说明，根据实际设计情况选择恰当的设计实现。
标记为“提示”的条目，一般是难以从原理图角度检查的问题和很难有结论的问题，不做规范约束，提醒开发工程师在设计中注意相关问题，避免出错。
本规范只能涵盖硬件原理图设计中已知的常见问题，所以在开发过程和评审/走查过程中不排除本规范之外的设计异常，开发/评审人员应该根据经验对这些问题进行处理。
在开发过程中使用
硬件开发工程师必须了解本规范的内容并在开发中遵循本规范的指导，在设计完成之后要进行自查。
