AD8361检波电路原理
简介
AD8361是一种高性能的射频（RF）检波器，用于测量射频信号的功率。它可以在射频信号范围内进行精确的功率检测和测量。AD8361采用了先进的集成电路技术，具有高精度、宽动态范围和低功耗的特点，被广泛应用于无线通信、雷达系统和其他射频应用中。
基本原理
AD8361检波电路的基本原理是利用二极管的非线性特性来实现射频信号的检测和测量。下面将详细介绍AD8361的基本原理。
1. 二极管检波
AD8361采用了二极管检波的方法来实现射频信号的检测。二极管在正向偏置时具有非线性特性，当射频信号通过二极管时，它的非线性特性会导致射频信号的幅度变化被转换为直流电压的变化。
二极管的非线性特性可以通过其伏安特性曲线来表示。伏安特性曲线描述了二极管的电流与电压之间的关系。在正向偏置时，当射频信号的幅度变化时，二极管的电流也会发生变化，从而产生一个与射频信号幅度相关的直流电压。
2. 矩阵检波器
AD8361采用了矩阵检波器的结构来实现射频信号的检测。矩阵检波器由多个二极管组成的矩阵网络构成，每个二极管都与一个固定的电阻连接。
矩阵检波器的原理是将射频信号分成多个部分，并通过不同的二极管检测每个部分的幅度变化。每个二极管检测到的幅度变化会转换为一个与射频信号功率相关的直流电压。通过将所有二极管检测到的直流电压相加，就可以得到射频信号的总功率。
3. 对数放大器
AD8361还包括一个对数放大器，用于将射频信号的幅度变化转换为一个与射频信号功率的对数值成正比的直流电压。对数放大器可以将射频信号的大动态范围压缩到一个较小的范围内，并提供更好的动态范围和精确度。
对数放大器的工作原理是利用二极管的非线性特性，将射频信号的幅度变化转换为对数电压的变化。对数放大器通过将射频信号的幅度变化分成多个部分，并将每个部分的幅度变化转换为一个与射频信号功率的对数值成正比的直流电压。通过将所有部分的直流电压相加，就可以得到射频信号的功率的对数值。 4. 自适应增益控制
射频电路原理
1. 引言
射频（Radio Frequency，简称RF）电路是指工作频率在无线电波段（一般为3kHz到300GHz）的电子电路。射频电路在现代通信系统、雷达、无线电和卫星通信等领域起着至关重要的作用。本文将详细解释与射频电路原理相关的基本原理。
2. 射频电路基础知识
2.1 常见射频波段
射频波段按照工作频率可以分为若干个子波段，常见的射频波段包括： - 低频：3kHz - 300kHz - 中频：300kHz - 30MHz - 高频：30MHz - 300MHz - 超高频：300MHz - 3GHz - 极高频：3GHz - 30GHz - 毫米波：30GHz - 300GHz
2.2 射频信号特点
与低频信号相比，射频信号具有以下特点： - 高工作频率：由于工作在无线电波段，所以具有较高的工作频率。 - 多径传播：射频信号在传播过程中会经历多次反射、散射和绕射，导致多径传播效应。 - 多普勒效应：射频信号在移动通信等场景下，会由于发射源或接收器的运动而产生多普勒频移。 - 传输损耗：射频信号在空间传输过程中会受到路径损耗和自由空间衰减的影响，导致信号强度衰减。
2.3 射频电路元件
常见的射频电路元件包括： - 电感器：用于实现阻抗匹配、滤波、谐振等功能。
- 电容器：用于实现阻抗匹配、耦合、滤波等功能。 - 变压器：用于实现阻抗变换、耦合等功能。 - 晶体管：常用的放大元件，可以实现放大和开关功能。 - 集成电路（IC）：集成了多个功能模块的射频电路芯片。
3. 射频信号特性
3.1 幅度特性
射频信号的幅度可以表示为功率或电压。在射频系统中，常用dBm（分贝毫瓦）来表示功率级别，dBV（分贝伏特）来表示电压级别。由于射频信号幅度较小，通常使用对数单位来表示。
3.2 相位特性
射频信号的相位表示了信号在时间和空间上的变化情况。相位可以用角度（度或弧度）表示，也可以用时间延迟来表示。在射频电路中，相位差常用来描述信号之间的相对关系。 3.3 频率特性
板级射频和射频ic
板级射频（RF）和射频IC（RFIC）是射频系统中关键的组成部分。它们在无线通信、雷达、卫星通信、广播和电视等领域起着重要作用。板级射频和射频IC的发展对现代通信技术的进步发挥了至关重要的作用。下面将从板级射频和射频IC的定义、应用和发展趋势等方面进行介绍。
首先，板级射频是指在电路板或系统级别上设计和实现的射频功能。它包括了射频前端电路、混频器、放大器、滤波器、匹配网络等。板级射频的设计需要考虑电路元件的特性参数、功耗、噪声等因素，并与其他模块进行良好的集成。通过合理的设计，可以实现高频率、低功耗、低噪声的射频电路。
射频IC是指集成了射频功能的芯片。它通过集成多个射频电路元件，如放大器、调制器、解调器、滤波器等，将射频功能集成到一个芯片中。射频IC的设计需要考虑电路布局、线宽、功耗和散热等因素。通过射频IC的集成，可以大大简化系统设计，提高性能和可靠性。
板级射频和射频IC在无线通信、雷达、卫星通信、广播和电视等领域有广泛的应用。在无线通信中，板级射频和射频IC用于移动通信设备、基站、无线局域网等。它们通过调制和解调信号、放大和滤波信号等功能，实现无线通信的稳定和可靠。在雷达系统中，板级射频和射频IC用于发射和接收雷达信号，实现目标探测和跟踪。在卫星通信中，它们用于卫星发射和接收信号，实现地球与卫星之间的通信。在广播和电视领域，它们用于音频和视频信号的传输和接收。
随着通信技术的不断发展，板级射频和射频IC也在不断进步和发展。未来的发展趋势包括以下几个方面：
1. 高频率和宽带：随着通信频率的增加，板级射频和射频IC需要支持更高的频率和更宽的带宽。这需要提高集成电路的工艺、设计技术和射频器件的性能。
2. 低功耗和高效率：为了满足电池供电设备的需求，板级射频和射频IC需要降低功耗并提高能量利用效率。这可以通过优化电路设计、采用低功耗工艺和深度休眠技术实现。
3. 小型化和集成度提高：随着电子设备的小型化趋势，板级射频和射频IC需要更小的尺寸和更高的集成度。通过微小化射频器件和采用新的封装技术可以实现这一目标。

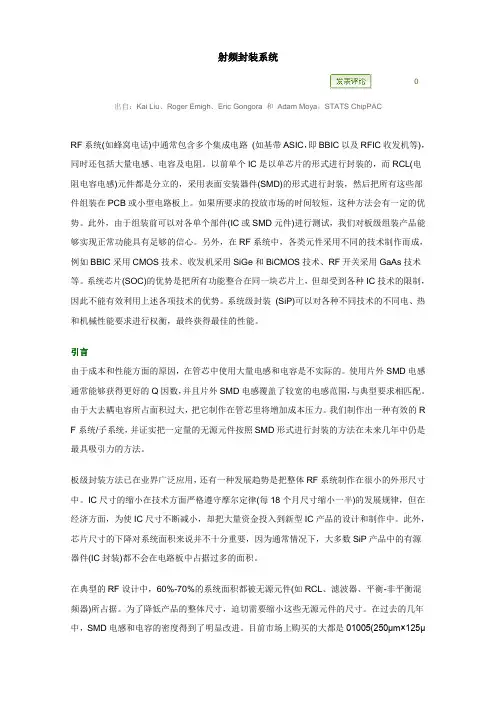

射频封装系统
0
出自：Kai Liu、Roger Emigh、Eric Gongora 和 Adam Moya，STATS ChipPAC
RF系统(如蜂窝电话)中通常包含多个集成电路 (如基带ASIC，即BBIC以及RFIC收发机等)，同时还包括大量电感、电容及电阻。以前单个IC是以单芯片的形式进行封装的，而RCL(电阻电容电感)元件都是分立的，采用表面安装器件(SMD)的形式进行封装，然后把所有这些部件组装在PCB或小型电路板上。如果所要求的投放市场的时间较短，这种方法会有一定的优势。此外，由于组装前可以对各单个部件(IC或SMD元件)进行测试，我们对板级组装产品能够实现正常功能具有足够的信心。另外，在RF系统中，各类元件采用不同的技术制作而成，例如BBIC采用CMOS技术、收发机采用SiGe和BiCMOS技术、RF开关采用GaAs技术等。系统芯片(SOC)的优势是把所有功能整合在同一块芯片上，但却受到各种IC技术的限制，因此不能有效利用上述各项技术的优势。系统级封装 (SiP)可以对各种不同技术的不同电、热和机械性能要求进行权衡，最终获得最佳的性能。
引言
由于成本和性能方面的原因，在管芯中使用大量电感和电容是不实际的。使用片外SMD电感通常能够获得更好的Q因数，并且片外SMD电感覆盖了较宽的电感范围，与典型要求相匹配。由于大去耦电容所占面积过大，把它制作在管芯里将增加成本压力。我们制作出一种有效的RF系统/子系统，并证实把一定量的无源元件按照SMD形式进行封装的方法在未来几年中仍是最具吸引力的方法。
板级封装方法已在业界广泛应用，还有一种发展趋势是把整体RF系统制作在很小的外形尺寸中。IC尺寸的缩小在技术方面严格遵守摩尔定律(每18个月尺寸缩小一半)的发展规律，但在经济方面，为使IC尺寸不断减小，却把大量资金投入到新型IC产品的设计和制作中。此外，芯片尺寸的下降对系统面积来说并不十分重要，因为通常情况下，大多数SiP产品中的有源器件(IC封装)都不会在电路板中占据过多的面积。
