靖边县阳光家园A5＃A6＃A7＃住宅楼临时用电专项方案编制人：审核人:审批人：一、编制的目的和依据:1、编制目的为保证施工现场用电安全，防止触电事故及火灾的发生，特编制了此施工方案。
2、编制依据○1靖边县阳光家园A5#、A6#、A7#住宅楼施工图纸；错误!《建设工程施工现场用电安全规范》GB50194—93；错误!《施工现场临时用电安全技术规范》JGJ46—2005；错误!《低压配电系统设计规范》GB50054—95；错误!《供配电系统设计规范》GB50052—95；○6《通用用电设备配电设计规范》GB50055-93;○，7建筑施工计算手册二、工程概况本工程位于靖边县县区内阳光家园住宅小区，A5＃A6＃A7＃住宅楼地上均为6层，局部为跃层。
结构形式为1—2为框架结构，3—6层为砖混结构。
总筑面积约18000㎡。
三、供电系统总体思路本工程采用TN—S三相五线制接零保护系统供电系统，对总配电以下的线路、电器开关，进行布置选择,电气设备的金属外壳必须与保护零线连接，保护零线应由工作接地线、配电室（总配电室）电源侧零线或总漏电保护器电源侧零线处引出.地面线路采用埋地套塑料管电缆铺设；楼层线路采用专线分路引上楼层；设置从配电到工地分路总配电箱、分路电箱及机具专用开关箱;动力照明电箱分设，总配电箱和开关箱配有漏电保护器,达到三级配电、二级漏电保护。

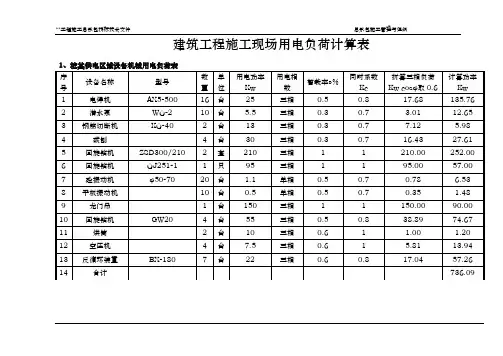

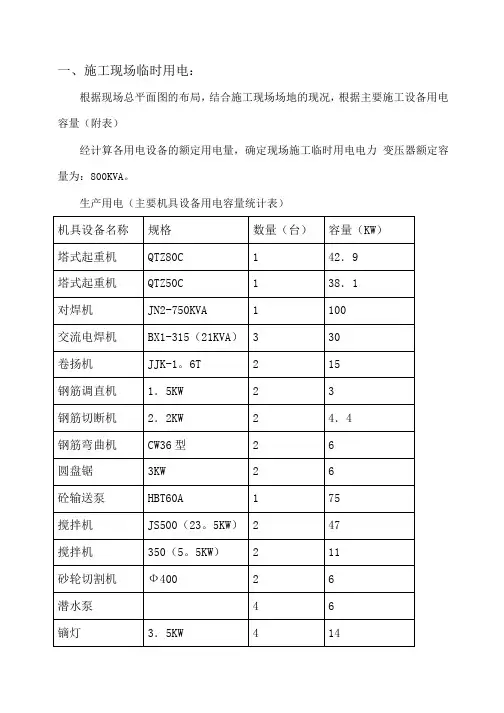

四、负荷计算施工现场动力用电统计表五、电缆选定5。
1总线路:(T~ZP1）计算总电量，计算用电量取75%；按照=208。
7×0.75=156.52计算导线截面选择:（1）按导线允许电流选择:选择导线型号为YJV22 3×120＋1×70 ㎜2电力电缆。
2(2)按允许电压降选择:为了简化计算，把全部负荷集中在线路的末端来考虑.变压器至ZP1的长度约为70m，允许相对电压损失=7％,材料内部系数=77，导线截面为5。
2施工现场总回路(总配至二级分配箱):1、回路1:(ZP1～FP2～FP3～ FP4)，（包含塔吊搅拌机、钢筋、木工加工机械用电）=（127-40）×0。
75=65.25导线截面选择（1）按导线允许电流选择：A选择导线型号为YJV22 3×95＋1×35 ㎜2的铝芯电缆。
（2）按允许电压降选择:为了简化计算,把全部负荷集中在1路的末端来考虑。
ZP1～FP4的长度约为35米(回路2长度小,按照回路1的长度计算)，允许相对电压损失=7%，材料内部系数=77,导线截面为5.3施工现场分路（二级分配箱至三级分配箱）各三级分配箱相对开关箱的配置也根据计算得出的允许电流值及负荷情况进行合理配置。
六、三级开关箱配置与接线:开关箱根据施工现场设备电流的大小而配置，一般设分离开关HK88—32/3 一个,DZ15LE—32/3901 漏电保护器一个，其额定电流32A,漏电动作电流30mA，漏电不动作电流15 mA，漏电动作时间＜0.1S，如图：a) 电焊机开关箱电器配置与接线：电焊专用开关内置：HK8—100/3 分离开关,DZ15LE—100/2901 漏电断路器，额定电流100A，漏电动作电流30mA，不动作电流15mA，漏电动作时间≤0。
1S。
JZ-Ⅲ型弧焊触电保护器，额定电流100 A，空载电压≤24V，起动灵敏度≤500Ω。
b）塔吊开关箱电器配置与接线：塔吊开关箱内置:HR5—100/3 分离开关，DZ15LE-100/4901 漏电保护器，其额定电流100A,漏电动作电流30mA,不动作电流15mA，漏电动作时间≤0.1S。
七、接地与接地装置：a) 施工现场在总配电柜或总漏电保护器的工作零线电源侧做重复接地，引出PE 线。
还必须在设备比较集中的地方，搅拌棚、钢筋棚作业区及配电线路末端处再做一组重复接地；在高处建筑物的设备，如塔吊、电梯等也要做重复接地，但除总配电室外，其余各重复接地处均不得与工作零线有任何电气连接。
b）重复接地装置设计：（1）接地点见供电系统图。
（2）接地技术要求：①电气设备的金属外壳必须与保护零线连接,保护零线应由工作接地线、配电室（总配电室)电源侧零线或总漏电保护器电源侧零线4处引出。
.②回路末端重复接地与自燃接地体—建筑物防雷引下线或基础钢筋相连接.③不得采用铝导体作接地体或地下接地线，垂直接地体不得采用螺纹钢。
采用自然接地体时,应保证其电气连接和热稳定。
④如若无法利用自然接地体时，用电线路末端重复接地均采用人工接地体设置，如下图：a、施工现场为砂质粘土，其土壤电阻率近似值为100Ω·mb、垂直接地采用钢管Φ50 ㎜,壁厚3 ㎜钢管，其长度为2.5 米，间距为5 米，呈直线排列，顶端用≥30×4 ㎜的扁钢连成一体。
c、重复接地人工接地体的接地电阻不大于10Ω。
d、三棒式垂直接地体的电阻计算:单根接地体的接地电阻复合接地体的电阻＝接地根数×接地体利用系数∵单根垂直式:K≈0.3 R＝0。
3×100＝30Ω接地根数为3 根,接地体利用系数η＝0。
665∴0。
665×30÷3＝6.65Ω6.65Ω＜10Ω。
八、防雷设计：a) 本施工现场内的起重机、井龙门架、外用电梯等机械设备，在相邻的防雷装置的保护范围以外,按陕西地区现场雷暴雨天数为35.2天，当现场机械设备高度在32 米及以上时，必须安装避雷针。
b) 塔吊升至32 米时避雷装置如下图：c）避雷装置要求：i. 避雷针应采用具有一定截面的镀锌或镀铬铁棒,钢管或圆钢制作，其长度就应为1～2 米，圆钢Φ12 ㎜，钢管Φ20 ㎜.ii. 导雷引下线应采用不小于35 ㎜² 截面的镀锌钢索或扁钢,引下线不得用铝线防止氧化、断开.iii。
防雷接地体可与重复接地合用，阻值不大于4Ω。
d) 当塔吊退场后按上述要求在提升机安装避雷装置。
九、施工现场临时用电措施：（一、)全方位对安全的重视:全体施工人员要具备“安全第一,预防为主”的指导思想,做到不违章指挥，不违章作业.加强对各类用电人员的用电基本知识和操作技术、规程的安全培训、交底、监督、检查，及时纠正违章，杜绝隐患。
（二)、安全岗位责任制:本工程属于重点工程,暂设电工必须加以重视,加强自身建设，提高思想意识，确保在工程中严格做到：1、暂设电工要熟知并掌握安全操作规程和本工地的总容量、现场线路分布情况及控制形式，供电方式和配电箱的用途及使用范围。
2、暂设电工班要建立以下内业资料：安全用电管理制度，值班记录，6班前记录，维修整改记录，接地摇测及中小型机械的绝缘摇测记录.3、暂设电工应提前5分钟到岗，共同巡视现场用电情况，交班人员要讲清用电设备运行情况,遇到处理故障时，应推迟交班，直到故障排除，并作好记录上报。
4、暂电人员要经常检查用电线路、配电箱、闸具、漏电开关,使其保持良好状态，发现问题及时整改。
遇风、雨、雪等恶劣天气时更经加强巡视检查，并有责任监督、宣传、指导现场施工人员安全用电。
5、在工作中，必须二人进行作业。
一般不许带电进行维修，必须带电作业时，要做好保护措施，设监护人并严格执行操作规程。
6、暂设电工必须认真执行有关规程、规定，自觉抵制来自任何方面的违章作业指令。
有权制止一切违章操作及违章用电行为.7、在配合土建中,暂电人员要积极协助工地领导将各项工作做好，注意安全用电，确保工程用电安全进行。
（三）、整理好有关施工用电的技术资料：1、临时用电检查验收表2、电气设备的测试、调试记录；电器设备、线路的绝缘电阻测试记录；漏电保护器试验记录。
3、接地电阻测试记录。
4、电工值班维修工作记录（四）、安全用电组织措施1、建立安全检查制度。
包括内容:接地电阻、电器设备绝缘、漏电保护器动作灵敏度等，用电设备是否安全可行并做好检测记录。
2、建立临时用电施工组织设计的编制，审批验收制度；3、建立技术交底制度，履行交底人与被交底人的签字手续,写明交底日期；4、建立维修制度，做好维修工作日志，内容应详细,记载时间、内容及处理结果,并有维修人员及验收人员签字；5、建立拆除制度,不用的闸箱设备随时拆除；6、建立安全用电责任制,落实到人；7、持证上岗，禁止非电工无证上岗；8、进行专业培训，提高电气人员的技术职责；9、建立易燃易爆场所管理制度.建立电气防火教育制度提高各类用电人员电气防火的自学性。
建立电气防火责任制度，加强电气防火重点场所烟火管制。
建立电气防火检查制度发现问题即使解决.强化电气防火领导制度，建立电气防火队伍.（五）、安全用电技术措施a) 安全用电组织措施b) 按照TN—S 系统设置保护系统，实施三相五线，杜绝疏漏,所有接地接零处必须保证可靠的电气连接，保护线PE 必须采用绿/黄双色线，严格与相线,工作线相区别，严禁混用。
c）总配电室应符合下列要求：1）各级配电箱、开关箱应有防雨措施，加门锁并有专人负责，安装位置周围不得有杂物、便于操作。
2）配电柜装置的上端距天棚不得小于0。
3 米。
83)配电柜后的操作通道宽度不小于0.5米。
4)配电箱在使用过程中的操作顺序送电操作：总配电柜——分配电箱——开关箱——用电设备.停电操作：开关箱——分配电箱—-总配电柜.5）各种电气应安装在绝缘电器安装板上,电器及熔断熔丝规格必须与电流量一致.6）各级配电箱必须固定设置，配电箱、开关箱应统一编号，喷上电气标志和施工单位名称,箱中心距地面垂直距离为1.4~1。
6 米。
移动箱宜为0。
8～1.6米。
7）配电箱或配电线路维修时，应悬挂停电标志牌，停送电必须由专业电工负责。
8）设备与开关箱间距不得大于3 米,与分配电箱间距不大于40 米,配电柜、开关箱应装漏电保护器,单机所使用的漏电保护器的额定漏电动作电流应为30mA，额定漏电动作时间应小于0.1s，特别潮湿场所，以及振动器、潜水泵、水磨石机及各种手持电动工具，应选取不大于15mA 漏电动作电流，额定漏电动作时间不大于0。
1s 的防溅型产品。
配电柜各回路漏电保护器选用的动作电流应大于正常运行中实测泄漏电泫的2.5 倍.一般选用中灵敏度的75—150mA，延时型动作时间在0。
1～0.2s之间。
9）作防雷接地电气设备，必须同时作重复接地，同一台电气设备的重复接地与防雷接地可使用并联于基础防雷接地网，所有接地电阻值≤4Ω。
10)防雷接地引线一般应采用不小于35 ㎜² 铜线及镀锌索或扁钢，用扁铁各段之间应焊接或压接，保证电气连接，不得采用铝线作防雷引下线。
11）低压设备的线路,绝缘电阻不低于0。
5MΩ;携带式电气设备绝缘电阻Ⅰ类低于2 MΩ；Ⅱ类应不低于7 MΩ；配电箱和二次线路绝缘电阻不低于1 MΩ。
低压设备和线路在潮湿等最恶劣的情况下,绝缘电阻应低于1KΩ/V.12）漏电保护器的测试方法应用专用的漏电保护器测试仪进行,内容为：漏电动作电流,漏电不动作电流和分断时间。
