氧化沟工艺技术的特征

A2/O工艺、氧化沟、A/O工艺、SBR工艺、CAST工艺一、A2/O工艺1.基本原理A2/O工艺是Anaerobic-Anoxic-Oxic的英文缩写，它是厌氧-缺氧-好氧生物脱氮除磷工艺的简称。

该工艺处理效率一般能达到：BOD5和SS为90%~95%，总氮为70%以上，磷为90%左右，一般适用于要求脱氮除磷的大中型城市污水厂。

但A2/O工艺的基建费和运行费均高于普通活性污泥法，运行管理要求高，所以对目前我国国情来说，当处理后的污水排入封闭性水体或缓流水体引起富营养化，从而影响给水水源时，才采用该工艺。

2. A2/O工艺特点：（1）污染物去除效率高，运行稳定，有较好的耐冲击负荷。

（2）污泥沉降性能好。

（3）厌氧、缺氧、好氧三种不同的环境条件和不同种类微生物菌群的有机配合，能同时具有去除有机物、脱氮除磷的功能。

（4）脱氮效果受混合液回流比大小的影响,除磷效果则受回流污泥中夹带DO和硝酸态氧的影响，因而脱氮除磷效率不可能很高。

（5）在同时脱氧除磷去除有机物的工艺中，该工艺流程最为简单，总的水力停留时间也少于同类其他工艺。

（6）在厌氧—缺氧—好氧交替运行下，丝状菌不会大量繁殖，SVI 一般小于100，不会发生污泥膨胀。

（7）污泥中磷含量高，一般为2.5％以上。

3.A2/O工艺的缺点·反应池容积比A/O脱氮工艺还要大；·污泥内回流量大，能耗较高；·用于中小型污水厂费用偏高；·沼气回收利用经济效益差；·污泥渗出液需化学除磷。

二、氧化沟1氧化沟技术氧化沟（oxidation ditch）又名连续循环曝气池（Continuous loop reactor），是活性污泥法的一种变形。

氧化沟污水处理工艺是在20世纪50年代由荷兰卫生工程研究所研制成功的。

自从1954年在荷兰首次投入使用以来。

由于其出水水质好、运行稳定、管理方便等技术特点，已经在国内外广泛的应用于生活污水和工业污水的治理［1］。

几种氧化沟工艺的比较分析更新时间：09-8-30 23:17 作者: 苗洪波,梁玉祥,易美桂,付兵摘要：结合具体工程实例分析了影响氧化沟工艺的主要因素,通过效益分析得到了氧化沟工艺的排污费征收标准,并对几种氧化沟工程应用的优缺点进行了阐述。

关键词：氧化沟工艺,影响因素,效益分析在污水处理工艺中,活性污泥法是当前污水生物处理最成熟的、最主要的污水处理方法。

氧化沟工艺是一种污水在沟渠中做循环运动的、通过曝气转刷或转盘进行曝气的一种活性污泥工艺。

除具有一般活性污泥法的优点外,还具有许多独特的特性:11 流程简化,一般不需设初沉池。

氧化沟水力停留时间和污泥龄较长,有机物去除较为彻底,剩余污泥高度稳定,污泥一般不需厌氧消化。

21 氧化沟具有推流特性,因此沿池长方向具有溶解氧梯度,分别形成好氧、缺氧和厌氧区。

通过合理设计和控制可使N 和P 得到较好地去除。

31 操控灵活,如曝气强度可以通过调节转速或通过出水溢流堰来改变曝气机的淹没深度;交替式氧化沟各沟间交替运行的动态控制等。

氧化沟工艺作为一般生活污水处理流程中处理的关键环节或是特异性废水组合处理流程中的最后一级好氧处理,其处理效果的好坏直接影响着污水能否达标排放。

因此,对影响氧化沟工艺的各种因素如环境因素、占地面积、曝气设备能耗、经济效益等进行分析,来了解各种氧化沟工艺的优缺点、局限性等,对工程应用具有重要意义。

经过几十年的发展和工艺改进,目前在我国工程应用中技术相对成熟、处理效果较好的氧化沟主要有卡鲁塞尔型、奥贝尔型、一体化氧化沟及T 型、DE 型氧化沟五种。

本文依次选取了五个工程实例,对氧化沟系统运行主要影响因素进行了综合分析。

注：三沟式氧化沟（T型氧化沟）DE氧化沟是指两个相同容积的氧化沟组成的处理系统。

DE型氧化沟为双沟半交替工作式氧化沟系统，具有良好的生物除氮功能。

它与D型、T型氧化沟的不同之处是二沉池与氧化沟分开，并有独立的污泥回流系统。

而T型氧化沟的两侧沟轮流作为沉淀池。

A2/O工艺、氧化沟、A/O工艺、SBR工艺、CAST工艺一、A2/O工艺1.基本原理A2/O工艺是Anaerobic-Anoxic-Oxic的英文缩写，它是厌氧-缺氧-好氧生物脱氮除磷工艺的简称。

该工艺处理效率一般能达到：BOD5和SS为90%~95%，总氮为70%以上，磷为90%左右，一般适用于要求脱氮除磷的大中型城市污水厂。

但A2/O工艺的基建费和运行费均高于普通活性污泥法，运行管理要求高，所以对目前我国国情来说，当处理后的污水排入封闭性水体或缓流水体引起富营养化，从而影响给水水源时，才采用该工艺。

2. A2/O工艺特点：（1）污染物去除效率高，运行稳定，有较好的耐冲击负荷。

（2）污泥沉降性能好。

（3）厌氧、缺氧、好氧三种不同的环境条件和不同种类微生物菌群的有机配合，能同时具有去除有机物、脱氮除磷的功能。

（4）脱氮效果受混合液回流比大小的影响,除磷效果则受回流污泥中夹带DO和硝酸态氧的影响，因而脱氮除磷效率不可能很高。

（5）在同时脱氧除磷去除有机物的工艺中，该工艺流程最为简单，总的水力停留时间也少于同类其他工艺。

（6）在厌氧—缺氧—好氧交替运行下，丝状菌不会大量繁殖，SVI 一般小于100，不会发生污泥膨胀。

（7）污泥中磷含量高，一般为2.5％以上。

3.A2/O工艺的缺点·反应池容积比A/O脱氮工艺还要大；·污泥内回流量大，能耗较高；·用于中小型污水厂费用偏高；·沼气回收利用经济效益差；·污泥渗出液需化学除磷。

二、氧化沟1氧化沟技术氧化沟（oxidation ditch）又名连续循环曝气池（Continuous loop reactor），是活性污泥法的一种变形。

氧化沟污水处理工艺是在20世纪50年代由荷兰卫生工程研究所研制成功的。

自从1954年在荷兰首次投入使用以来。

由于其出水水质好、运行稳定、管理方便等技术特点，已经在国内外广泛的应用于生活污水和工业污水的治理［1］。

氧化沟介绍氧化沟又名氧化渠,实际上它是活性污泥法的一种变型。

因为废水和活性污泥的混合液在环状的曝气沟渠中不断循环流动，有人称其为“循环曝气池”、“无终端的曝气系统"。

早在1920年，Haworth研制的桨板式曝气机应用于英国Shefiidd的Tynsley 污水处理厂，该处理厂被认为是现代氧化沟的先驱,但当时尚未出现“氧化沟"一词。

得到公认的第一座氧化沟污水处理厂建于1954年，它是由A．Pasveer博士设计的，在荷兰的Voorshopcn市投入使用，服务人口为360人,从此以后才有了“氧化沟”这一专用术语。

其运行方式为间歇运行，将曝气净化、泥水分离和污泥稳定等过程集于一体。

由于Pasveer博士的贡献，这项技术又被称为Pasveer沟。

从本质上讲，氧化沟属于活性污泥改良法的延时曝气法范畴。

但与通常的延时曝气法有所不同，氧化沟中污泥的SRT长,尽可能使污泥浓度在沟中保持高些，以高MISS运行。

因此，那些比增殖速度小的微生物便能够生息，特别是硝化细菌占优势，使氧化沟中的硝化反应能显著进行。

另外，长的SRT使剩余污泥量少且已好氧稳定，可不需要污泥的消化处理。

氧化沟处理系统的基本特征是曝气池呈封闭式沟渠形，它使用一种带方向控制的曝气和搅动装置，一方面向混合液中充氧，另一方面向反应池中的物质传递水平速度，使污水和活性污泥的混合液在沟内作不停的循环流动。

从反应器的观点看，氧化沟属于一种独具特色的连续环式反应器（CLR)。

由于氧化沟巧妙地结合了连续式反应器和曝气设备特定的定位布置,使氧化沟具有若干与众不同的特性：(1）氧化沟结合推流和完全混合的特点，有利于克服短流和提高缓冲能力；(2）氧化沟具有明显的溶解氧浓度梯度,特别适用于硝化反硝化生物处理工艺；（3）氧化沟功率密度的不均匀分配，有利于氧的传递、液体混合和污泥絮凝；（4)氧化沟的整体体积功率密度低,可节省能量卡鲁塞尔氧化沟和奥贝尔氧化沟的区别奥贝尔氧化沟工艺特点奥贝尔氧化沟属活性污泥法中的延时曝气法，沟体通常由三个同心椭圆形沟道组成，污水与回流污泥混合后,由外沟道进入，再依次进入中沟和内沟，在各沟道内循环数十到数百次，最终出水至二沉池。

一，奥贝尔ORBAL氧化沟技术概述奥贝尔氧化沟通常由三个同心的沟道组成，平面上为圆形或椭圆形。

沟道之间采用隔墙分开，隔墙下部设有必要面积的通水窗口。

沟道断面形状多为矩形或梯形。

隔墙一般使用100-150毫米厚的现浇钢筋混凝土构造。

各沟道宽度由工艺设计确定，一般不大于9米。

有效水深以4-4.3米为宜。

污水由外沟道进入，与回流污泥混合后，由外沟道进入中间沟道再进入内沟道，在各沟道循环达数百到数十次。

最后经中心岛的可调堰门流出，至二次沉淀池。

在各沟道横跨安装有不同数量水平转碟曝气机，进行供氧兼有较强的推流搅伴作用。

三个廊道的溶解氧分别控制为0-0.3mg/L、0.5-1.5mg/L、2-3mg/L，通知控制曝气强度，是外圈廊道的供氧速率与渠道内好氧速率相近，保证混合液的硝化反应，同时因为溶解氧浓度低。

反硝化菌可以利用硝酸盐座位电子手提进行硝化反应。

氮素在外圈的反应过程是一个同步硝化反硝化过程。

1 典型的ORBAL氧化沟工艺ORBAL氧化沟是一种很有特色的氧化沟工艺，是美国USFilter Envirex公司开发并拥有的工艺技术，该工艺非常适用于污水常规二级生物处理，在去除污水中的碳源污染的同时，还能进行生物脱氮与生物除磷。

ORBAL氧化沟是由若干同心沟道组成多沟道氧化沟系统，沟道平面呈圆形或椭圆形，具有完全混合式及推流式反应池系统的特征，耐冲击负荷能力强，易于适应多种进水情况和出水要求的变化，具有很强的灵活性。

ORBAL氧化沟与标准单沟道氧化沟相比，需氧量可节省20%-35%，从而大大降低了能耗，节约了运行成本。

该工艺操作控制简单，维护管理方便，通常情况下只需定期为曝气机轴承添加润滑剂即可。

典型的奥贝尔氧化沟有三个同心沟道。

三个沟道由于进水负荷和供氧量的不同，溶解氧浓度形成明显的梯度分布:外沟溶解氧一般接近于0mg/L，中沟溶解氧平均为1mg/L，内沟溶解氧平均为2mg/L，从而在三个沟道内形成了恒定的缺氧区和好氧区，为生物硝化和反硝化提供了条件，达到生物脱氮的目的。

氧化沟工艺技术特点分析（优缺点）氧化沟又名氧化渠，因其构筑物呈封闭的环形沟渠而得名。

它是活性污泥法的一种变型。

因为污水和活性污泥在曝气渠道中不断循环流动，因此有人称其为“循环曝气池”、“无终端曝气池”。

氧化沟的水力停留时间长，有机负荷低，其本质上属于延时曝气系统。

氧化沟(Oxidation Ditch)污水处理的整个过程如进水、曝气、沉淀、污泥稳定和出水等全部集中在氧化沟内完成，最早的氧化沟不需另设初次沉淀池、二次沉淀池和污泥回流设备。

后来处理规模和范围逐渐扩大，它通常采用延时曝气，连续进出水，所产生的微生物污泥在污水曝气净化的同时得到稳定，不需设置初沉池和污泥消化池，处理设施大大简化。

不仅各国环境保护机构非常重视，而且世界卫生组织（WH0）也非常重视。

在美国已建成的污水处理厂有几百座，欧洲已有上千座。

在我国，氧化沟技术的研究和工程实践始于上一世纪70年代，氧化沟工艺以其经济简便的突出优势已成为中小型城市污水厂的首选工艺。

一般氧化沟法的主要设计参数如下：1.水力停留时间：10－40小时；2.污泥龄：一般大于20天；3.有机负荷：0.05－0.15kgBOD5/(kgMLSS.d)；4.容积负荷：0.2－0.4kgBOD5/(m3.d)；5.活性污泥浓度：2000－6000mg/l；6.沟内平均流速：0.3－0.5m/s。

一、氧化沟的技术特点：氧化沟利用连续环式反应池（Cintinuous Loop Reator,简称CLR）作生物反应池，混合液在该反应池中一条闭合曝气渠道进行连续循环，氧化沟通常在延时曝气条件下使用。

氧化沟使用一种带方向控制的曝气和搅动装置，向反应池中的物质传递水平速度，从而使被搅动的液体在闭合式渠道中循环。

氧化沟一般由沟体、曝气设备、进出水装置、导流和混合设备组成，沟体的平面形状一般呈环形，也可以是长方形、L形、圆形或其他形状，沟端面形状多为矩形和梯形。

氧化沟法由于具有较长的水力停留时间，较低的有机负荷和较长的污泥龄。

氧化沟S B R C A S T c a s s工艺的区别公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-A/O A2/O氧化沟S B R C A S T，c a s s工艺的区别A/O工艺1.基本原理A/O是Anoxic/Oxic的缩写，它的优越性是除了使有机污染物得到降解之外，还具有一定的脱氮除磷功能，是将厌氧水解技术用为活性污泥的前处理，所以A/O法是改进的活性污泥法。

A/O工艺将前段缺氧段和后段好氧段串联在一起，A段DO不大于0.2mg/L，O段DO=2～4mg/L。

在缺氧段异养菌将污水中的淀粉、纤维、碳水化合物等悬浮污染物和可溶性有机物水解为有机酸，使大分子有机物分解为小分子有机物，不溶性的有机物转化成可溶性有机物，当这些经缺氧水解的产物进入好氧池进行好氧处理时，可提高污水的可生化性及氧的效率；在缺氧段，异养菌将蛋白质、脂肪等污染物进行氨化（有机链上的N或氨基酸中的氨基）游离出氨（NH3、NH4+），在充足供氧条件下，自养菌的硝化作用将NH3-N（NH4+）氧化为NO3-，通过回流控制返回至A池，在缺氧条件下，异氧菌的反硝化作用将NO3-还原为分子态氮（N2）完成C、N、O在生态中的循环，实现污水无害化处理。

2.A/O内循环生物脱氮工艺特点根据以上对生物脱氮基本流程的叙述，结合多年的焦化废水脱氮的经验，我们总结出(A/O)生物脱氮流程具有以下优点：(1)效率高。

该工艺对废水中的有机物，氨氮等均有较高的去除效果。

当总停留时间大于54h，经生物脱氮后的出水再经过混凝沉淀，可将COD值降至100mg/L以下，其他指标也达到排放标准，总氮去除率在70%以上。

(2) 流程简单，投资省，操作费用低。

该工艺是以废水中的有机物作为反硝化的碳源，故不需要再另加甲醇等昂贵的碳源。

尤其，在蒸氨塔设置有脱固定氨的装置后，碳氮比有所提高，在反硝化过程中产生的碱度相应地降低了硝化过程需要的碱耗。

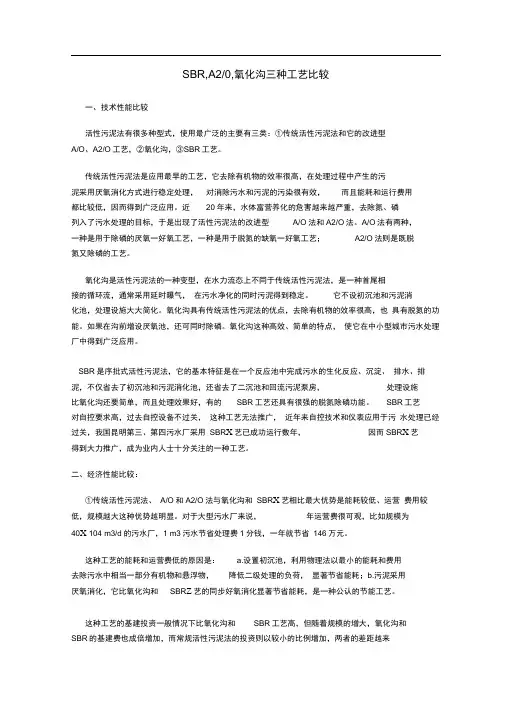

SBR,A2/0,氧化沟三种工艺比较一、技术性能比较活性污泥法有很多种型式，使用最广泛的主要有三类：①传统活性污泥法和它的改进型A/O、A2/O工艺，②氧化沟，③SBR工艺。

传统活性污泥法是应用最早的工艺，它去除有机物的效率很高，在处理过程中产生的污泥采用厌氧消化方式进行稳定处理，对消除污水和污泥的污染很有效，而且能耗和运行费用都比较低，因而得到广泛应用。

近20年来，水体富营养化的危害越来越严重，去除氮、磷列入了污水处理的目标，于是出现了活性污泥法的改进型A/O法和A2/O法。

A/O法有两种，一种是用于除磷的厌氧一好氧工艺，一种是用于脱氮的缺氧一好氧工艺；A2/O法则是既脱氮又除磷的工艺。

氧化沟是活性污泥法的一种变型，在水力流态上不同于传统活性污泥法，是一种首尾相接的循环流，通常采用延时曝气，在污水净化的同时污泥得到稳定。

它不设初沉池和污泥消化池，处理设施大大简化。

氧化沟具有传统活性污泥法的优点，去除有机物的效率很高，也具有脱氮的功能。

如果在沟前增设厌氧池，还可同时除磷。

氧化沟这种高效、简单的特点，使它在中小型城市污水处理厂中得到广泛应用。

SBR是序批式活性污泥法，它的基本特征是在一个反应池中完成污水的生化反应、沉淀、排水、排泥，不仅省去了初沉池和污泥消化池，还省去了二沉池和回流污泥泵房，处理设施比氧化沟还要简单，而且处理效果好，有的SBR工艺还具有很强的脱氮除磷功能。

SBR工艺对自控要求高，过去自控设备不过关，这种工艺无法推广，近年来自控技术和仪表应用于污水处理已经过关，我国昆明第三、第四污水厂采用SBR X艺已成功运行数年，因而SBR X艺得到大力推广，成为业内人士十分关注的一种工艺。

二、经济性能比较：①传统活性污泥法、A/O和A2/O法与氧化沟和SBR X艺相比最大优势是能耗较低、运营费用较低，规模越大这种优势越明显。

对于大型污水厂来说，年运营费很可观，比如规模为40X 104 m3/d的污水厂，1 m3污水节省处理费1分钱，一年就节省146万元。

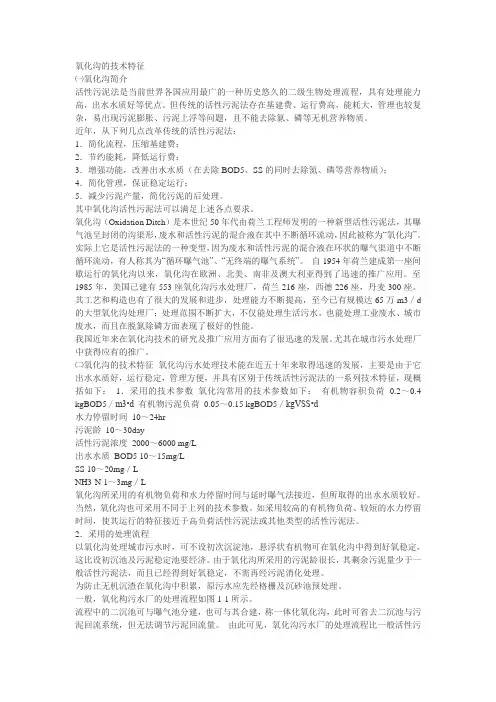

氧化沟的技术特征㈠氧化沟简介活性污泥法是当前世界各国应用最广的一种历史悠久的二级生物处理流程，具有处理能力高，出水水质好等优点。

但传统的活性污泥法存在基建费、运行费高，能耗大，管理也较复杂，易出现污泥膨胀、污泥上浮等问题，且不能去除氮、磷等无机营养物质。

近年，从下列几点改革传统的活性污泥法：1．简化流程，压缩基建费；2．节约能耗，降低运行费；3．增强功能，改善出水水质（在去除BOD5、SS的同时去除氮、磷等营养物质）；4．简化管理，保证稳定运行；5．减少污泥产量，简化污泥的后处理。

其中氧化沟活性污泥法可以满足上述各点要求。

氧化沟（Oxidation Ditch）是本世纪50年代由荷兰工程师发明的一种新型活性污泥法，其曝气池呈封闭的沟渠形，废水和活性污泥的混合液在其中不断循环流动，因此被称为“氧化沟”。

实际上它是活性污泥法的一种变型，因为废水和活性污泥的混合液在环状的曝气渠道中不断循环流动，有人称其为“循环曝气池”、“无终端的曝气系统”。

自1954年荷兰建成第一座间歇运行的氧化沟以来，氧化沟在欧洲、北美、南非及澳大利亚得到了迅速的推广应用。

至1985年，美国已建有553座氧化沟污水处理厂，荷兰216座，西德226座，丹麦300座。

其工艺和构造也有了很大的发展和进步，处理能力不断提高，至今已有规模达65万m3／d 的大型氧化沟处理厂；处理范围不断扩大，不仅能处理生活污水，也能处理工业废水、城市废水，而且在脱氮除磷方面表现了极好的性能。

我国近年来在氧化沟技术的研究及推广应用方面有了很迅速的发展。

尤其在城市污水处理厂中获得应有的推广。

㈡氧化沟的技术特征氧化沟污水处理技术能在近五十年来取得迅速的发展，主要是由于它出水水质好，运行稳定，管理方便，并具有区别于传统活性污泥法的一系列技术特征，现概括如下：1．采用的技术参数氧化沟常用的技术参数如下：有机物容积负荷0.2～0.4 kgBOD5／m3•d 有机物污泥负荷0.05～0.15 kgBOD5／kgVSS•d水力停留时间10～24hr污泥龄10～30day活性污泥浓度2000～6000 mg/L出水水质BOD5 10～15mg/LSS 10～20mg／LNH3-N 1～3mg／L氧化沟所采用的有机物负荷和水力停留时间与延时曝气法接近，但所取得的出水水质较好。

A/O工艺、A2/O工艺、氧化沟、SBR工艺、CAST工艺一、A/O工艺1.基本原理A/O是Anoxic/Oxic的缩写，它的优越性是除了使有机污染物得到降解之外，还具有一定的脱氮除磷功能，是将厌氧水解技术用为活性污泥的前处理，所以A/O法是改进的活性污泥法。

A/O工艺将前段缺氧段和后段好氧段串联在一起，A段DO不大于0.2mg/L，O段DO=2～4mg/L。

在缺氧段异养菌将污水中的淀粉、纤维、碳水化合物等悬浮污染物和可溶性有机物水解为有机酸，使大分子有机物分解为小分子有机物，不溶性的有机物转化成可溶性有机物，当这些经缺氧水解的产物进入好氧池进行好氧处理时，可提高污水的可生化性及氧的效率；在缺氧段，异养菌将蛋白质、脂肪等污染物进行氨化（有机链上的N或氨基酸中的氨基）游离出氨（NH3、NH4+），在充足供氧条件下，自养菌的硝化作用将NH3-N（NH4+）氧化为NO3-，通过回流控制返回至A池，在缺氧条件下，异氧菌的反硝化作用将NO3-还原为分子态氮（N2）完成C、N、O在生态中的循环，实现污水无害化处理。

2.A/O内循环生物脱氮工艺特点根据以上对生物脱氮基本流程的叙述，结合多年的焦化废水脱氮的经验，我们总结出(A/O)生物脱氮流程具有以下优点：(1)效率高。

该工艺对废水中的有机物，氨氮等均有较高的去除效果。

当总停留时间大于54h，经生物脱氮后的出水再经过混凝沉淀，可将COD值降至100mg/L以下，其他指标也达到排放标准，总氮去除率在70%以上。

(2)流程简单，投资省，操作费用低。

该工艺是以废水中的有机物作为反硝化的碳源，故不需要再另加甲醇等昂贵的碳源。

尤其，在蒸氨塔设置有脱固定氨的装置后，碳氮比有所提高，在反硝化过程中产生的碱度相应地降低了硝化过程需要的碱耗。

(3)缺氧反硝化过程对污染物具有较高的降解效率。

如COD、BOD5和SCN-在缺氧段中去除率在67%、38%、59%，酚和有机物的去除率分别为62%和36%，故反硝化反应是最为经济的节能型降解过程。

奥贝尔(Orbal)氧化沟工艺简介摘要：本文主要对奥贝尔（Orbal）氧化沟工艺的原理、特征、主要曝气设备、应用与发展进行了一般介绍，让设备监理同行对污水处理工艺有一个粗浅的认识，要想深入了解请读者参考有关专著。

关键词：工艺原理特征曝气设备应用与发展一、前言污水处理工艺多种多样，目前国内外常用的污水处理工艺有；清洁生产工艺、氧化沟工艺（循环曝气池）、A2/O工艺（脱氮除磷工艺）、AB工艺（吸咐-生物降解工艺）、SBR工艺（序批式活性污泥工艺）、SBBR工艺（序批式生物膜工艺）UASB工艺（升流厌氧污泥床工艺）、LINPOR工艺（活性污泥法与生物膜法相结合而组成的双生物组分工艺）、PACT工艺（粉末活性炭活性污泥工艺）、MBR工艺（膜分离装置和生物反应器结合的新工艺）、生物膜处理技术等，近几年重庆地区采用奥贝尔型（Orbal）氧化沟工艺较多。

二、奥贝尔（Orbal）氧化沟工艺原理奥贝尔（Orbal）氧化沟是一种多渠道氧化沟系统，最初由南非的休斯曼（Huisman）国家水研究所开发的。

该项技术后来转让给美国的Envirex公司，该公司于1970年开始将它投放市场。

奥贝尔（Orbal）氧化沟实际上是活性污泥法的一种变型。

因为污水和活性污泥的混合液在环状的曝气渠道中不断流动，有人称其为“循环曝气池”、“无终端的曝气系统”。

奥贝尔（Orbal）氧化沟一般由3条同心圆形或椭圆形渠道组成，各渠道之间相通，污水由外渠道进入，与回流污泥混合后由外渠道进入中间渠道再进入内渠道，在各渠道循环达数十次到数百次，最后经中心岛的可调堰门流出至二沉池。

奥贝尔（Orbal）氧化沟在各渠道横跨安装有不同数量的曝气设备，进行供氧兼有较强的推流搅拌作用。

曝气设备多采用曝气转盘和立式表面曝气机。

曝气转盘和立式表面曝气机的数量取决于渠内所需的溶解氧量。

沟深取决于曝气装置，一般2～6m不等。

在三条渠道系统中，从外到内，第一渠的容积为总容积的50%～55%，第二渠为30%～35%，第三渠为15%～20%。

A/O A2/O 氧化沟 SBR CAST，cass工艺的区别A/O工艺1.基本原理A/O是Anoxic/Oxic的缩写，它的优越性是除了使有机污染物得到降解之外，还具有一定的脱氮除磷功能，是将厌氧水解技术用为活性污泥的前处理，所以A/O法是改进的活性污泥法。

A/O工艺将前段缺氧段和后段好氧段串联在一起，A段DO不大于0.2mg/L，O段DO=2～4mg/L。

在缺氧段异养菌将污水中的淀粉、纤维、碳水化合物等悬浮污染物和可溶性有机物水解为有机酸，使大分子有机物分解为小分子有机物，不溶性的有机物转化成可溶性有机物，当这些经缺氧水解的产物进入好氧池进行好氧处理时，可提高污水的可生化性及氧的效率；在缺氧段，异养菌将蛋白质、脂肪等污染物进行氨化（有机链上的N或氨基酸中的氨基）游离出氨（NH3、NH4+），在充足供氧条件下，自养菌的硝化作用将NH3-N（NH4+）氧化为NO3-，通过回流控制返回至A池，在缺氧条件下，异氧菌的反硝化作用将NO3-还原为分子态氮（N2）完成C、N、O在生态中的循环，实现污水无害化处理。

2.A/O内循环生物脱氮工艺特点根据以上对生物脱氮基本流程的叙述，结合多年的焦化废水脱氮的经验，我们总结出(A/O)生物脱氮流程具有以下优点：(1)效率高。

该工艺对废水中的有机物，氨氮等均有较高的去除效果。

当总停留时间大于54h，经生物脱氮后的出水再经过混凝沉淀，可将COD值降至100mg/L以下，其他指标也达到排放标准，总氮去除率在70%以上。

(2) 流程简单，投资省，操作费用低。

该工艺是以废水中的有机物作为反硝化的碳源，故不需要再另加甲醇等昂贵的碳源。

尤其，在蒸氨塔设置有脱固定氨的装置后，碳氮比有所提高，在反硝化过程中产生的碱度相应地降低了硝化过程需要的碱耗。

(3) 缺氧反硝化过程对污染物具有较高的降解效率。

如COD、BOD5和SCN-在缺氧段中去除率在67%、38%、59%，酚和有机物的去除率分别为62%和36%，故反硝化反应是最为经济的节能型降解过程。

氧化沟工艺技术的特征
氧化沟工艺是一种基于微生物反应处理有机废水的技术，其特征主要包括以下方面：
1. 高效性：氧化沟相对于其他传统的生物处理工艺，具有更高的有机物去除效率和更短的处理时间。

2. 抗负荷波动能力强：由于氧化沟内微生物种类多样，适应性强，因此对有机负荷波动的适应能力较强。

3. 空间利用率高：氧化沟工艺可以通过对氧化沟设计的合理，使处理效果最大化，同时占用的场地面积较小。

4. 操作管理简单：相对于其他工艺，氧化沟工艺技术的操作管理较为简单，往往只需要进行常规的维护和日常监测即可。

5. 同时适用于多种有机物质：氧化沟工艺对于不同种类的有机物质是比较适用的，可以同时处理多种不同的废水。
