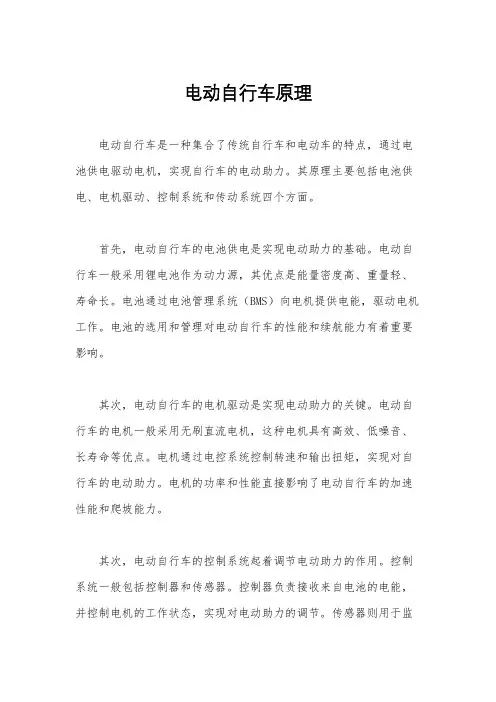

电动自行车电机工作原理

电动自行车原理电动自行车是一种集合了传统自行车和电动车的特点，通过电池供电驱动电机，实现自行车的电动助力。

其原理主要包括电池供电、电机驱动、控制系统和传动系统四个方面。

首先，电动自行车的电池供电是实现电动助力的基础。

电动自行车一般采用锂电池作为动力源，其优点是能量密度高、重量轻、寿命长。

电池通过电池管理系统（BMS）向电机提供电能，驱动电机工作。

电池的选用和管理对电动自行车的性能和续航能力有着重要影响。

其次，电动自行车的电机驱动是实现电动助力的关键。

电动自行车的电机一般采用无刷直流电机，这种电机具有高效、低噪音、长寿命等优点。

电机通过电控系统控制转速和输出扭矩，实现对自行车的电动助力。

电机的功率和性能直接影响了电动自行车的加速性能和爬坡能力。

其次，电动自行车的控制系统起着调节电动助力的作用。

控制系统一般包括控制器和传感器。

控制器负责接收来自电池的电能，并控制电机的工作状态，实现对电动助力的调节。

传感器则用于监测自行车的速度、踏频、踏力等参数，为控制系统提供反馈信息，实现智能化的电动助力控制。

最后，电动自行车的传动系统将电机的动力传递到车轮上，实现车辆的行驶。

传动系统一般包括齿轮、链条、齿轮组等部件，通过这些部件将电机的动力传递到车轮上，实现对车辆的驱动。

传动系统的设计和优化对电动自行车的行驶效率和舒适性有着重要影响。

综上所述，电动自行车的原理主要包括电池供电、电机驱动、控制系统和传动系统四个方面。

这些方面相互配合，共同实现了电动自行车的电动助力功能，为人们的出行提供了便利和舒适。

希望本文的介绍能够帮助大家更好地理解电动自行车的工作原理，为电动自行车的选购和使用提供参考。

E—ｂiｋｅ电动自行车工作原理电动自行车就是具有电力驱动、脚踏驱动、电力与脚踏并用等功效得绿色环保交通工具。

电动自行车得原理与结构都不复杂,可以认为就是在自行车得基础上加一套电机驱动机构组成(见图 1—1）。

蓄电池经过一个控制器给一个电机送电，电机放在后车轮中，电机得旋转带动自行车得行进.电动自行车得控制器连接一个调速手柄，在脚踏中轴上装有助力传感器，转动调速手柄可以让控制器检测到不同得电压值,控制器根据电压值大小，模拟调节输送给电机电压得高低，从而控制了电机得转速。

图 1－1电动自行车控制方框图控制器无刷电机控制得方法就是根据电机得位置反馈信号，控制电机三相驱动上下臂ＭOS管得导通与截止，从而实现电子换向。

如下图所示，电机为三角形连接,三相驱动上下臂各ＭOS管导通顺序组合为:V１-Ｖ2，Ｖ２—V3, V３—Ｖ4，V5—V4，V5-V6，V1—V6。

图 1-２驱动电路2 系统方框图电动自行车采用SPMＣ65Ｐ2404A作为主控MCU.MCU主要任务就是进行调速电压检测,电池电压检测,电流检测，过流中断检测，3路霍尔位置信号检测,1路霍尔位置信号中断检测,刹车信号检测,1：1助力检测，温度检测，故障显示输出，PWＭ控制电机转速输出，6路电机驱动输出，系统方框图如下：图２－1系统方框图３控制器电气规格★型式：直流无刷★额定功率:２40W ﻫ★额定电压:3６V ★额定转速：210R／MIN ﻫ★额定扭矩:８、５Ｎ、Ｍ★欠压保护:３1、5 ± 0、5Ｖ★过流保护:15 ± 1A4 控制器功能介绍★1：1助力；★刹车断电，刹车灯供电；ﻫ★自动巡航; ★欠压保护( 3１、5V ±0、5 )；★电子刹车; ★休眠省电功能。

ﻫ★过流保护(限流为 15Ａ± 1 ）；★堵转断流(倒转，转把复位，重电源，自动复位）;4、1 １:1助力1:1助力,就是指在没有旋转调速车把，电动车电池打开时,电动车会根据骑行者得骑行速度提供1：1助力。

电动自行车的电磁学原理幻灯片电动自行车是一种使用电动机驱动轮毂旋转的自行车。

其原理基于电动机的电磁学原理。

本幻灯片将详细介绍电动自行车的电磁学原理。

电动机的结构电动自行车的电机一般为直流无刷电机，其结构主要包括定子、转子、电刷等部件。

定子是电机的静止部件，由一组铁心和线圈组成。

线圈中通有直流电流，形成磁场。

转子是电机的旋转部件，由几组磁铁组成。

当定子中的电流通过电机时，形成一个交替的磁场，与转子中的磁场相互作用，使转子开始旋转。

电动机的工作原理电动机的工作原理基于安培定理和电磁感应定理。

当电流通过定子的线圈时，会产生磁场。

这个磁场会产生相应的磁通量，在转子上也会产生感应电流。

当转子上的磁铁感应到定子上的磁场时，会受到力的作用，使得转子开始旋转。

平时我们所说的转速，一般是指转子的转速。

而电动车中的电机输出功率，则与电机的扭矩和转速有关。

控制电动车速度的方法电动自行车大小通常被限制在 250W，25km/h 左右。

要想控制电动自行车速度，有以下几种方法：1. 通过增加转矩，提高加速度。

2. 通过减少电动机的输出功率，降低速度。

3. 通过提高电机旋转阻力，降低电机转速。

电动自行车的电源一般为铅酸电池或锂离子电池。

铅酸电池价格便宜，但体积大，重量大，寿命短；锂离子电池价格贵，但体积小，重量轻，寿命长。

电池的电压需要匹配电机。

一般来说，电动自行车的电机电压为 36V/48V，电池的电压也应该在这个范围内。

总结电动自行车的电磁学原理基于电动机的工作原理。

电机通过电流在线圈中产生磁场，与转子磁场相互作用产生力，驱动转子运动。

通过控制电流、电压等因素，可以控制电动自行车的速度。

电动自行车的电源一般为铅酸电池或锂离子电池。

电动自行车工作原理电动自行车是一种结合了自行车和电动机的交通工具，它通过电能提供动力，并且在骑行过程中节省用户的体力。

本文将详细介绍电动自行车的工作原理，包括电动自行车的组成部分以及各部分的工作方式。

一、电动自行车的组成部分1. 电池：电动自行车的动力来源是电池，通常采用锂电池或铅酸电池。

电池是储存电能的装置，是电动自行车的核心部件。

2. 电机：电机是电动自行车的动力转换装置，将电能转化为机械能，推动自行车前进。

电动自行车通常采用直流无刷电机，无刷电机具有高效、低噪音和长寿命等优点。

3. 控制器：控制器是电动自行车的智能控制中心，它接收来自电池和电机的信号，控制电机的转动和功率输出。

控制器还具备过流保护、过压保护和欠压保护等功能，以确保电动自行车的安全和性能。

4. 传动系统：传动系统将电机的动力传递到车轮，通常由齿轮和链条组成。

传动系统可以根据需要设置多个档位，以满足不同骑行条件下的动力需求。

5. 辅助设备：辅助设备包括刹车、灯光和显示屏等。

刹车用于控制自行车的速度，灯光提供照明，显示屏可以显示电池电量、速度和行驶距离等信息。

二、电动自行车的工作方式当骑行者开始踩踏电动自行车时，电动自行车进入工作状态。

整个过程可以简单地分为以下几个步骤：1. 电池供电：电池供应电能给电机和控制器。

电池的电能被控制器接收和转化。

2. 控制器控制：控制器接收电池供给的电能，并根据骑行者的需求控制电机的转动和功率输出。

3. 电机运行：根据控制器的指令，电机开始转动，并将机械能传递到传动系统。

4. 传动系统传递动力：传动系统将电机的动力传递到车轮，使车轮开始转动，推动自行车前进。

5. 辅助设备运行：辅助设备如刹车、灯光和显示屏等开始工作，以提供相应的功能支持。

通过以上步骤，电动自行车可以实现电力和人力的结合，为骑行者提供便利、高效和舒适的出行体验。

三、电动自行车的优势1. 环保节能：电动自行车采用电能作为动力源，不产生尾气和噪音，对环境无污染。

电动自行车动力传输原理电动自行车（Electric Bicycle，简称e-bike）俨然成为现代城市交通的一种重要交通工具。

它的出现不仅为人们带来了便利，还体现了人们对环境保护的关注。

而电动自行车实现动力传输的原理则是以电力为基础的传动系统。

本文将深入探讨电动自行车动力传输的原理。

一、电动自行车的基本构造电动自行车由电机、电池、控制器、配电线路和传感器等组成。

其中，电机是电动自行车的“心脏”，而电池则是提供能量的源泉，控制器则起到指挥和调节的作用。

二、直流电机的工作原理电动自行车通常使用的是直流无刷电机，其工作原理主要包括磁力原理和电力原理。

1. 磁力原理直流无刷电机中，有永磁体和电动势线圈两个主要部分。

永磁体中的永磁铁产生恒定的磁场，而电动势线圈则通过输入电流来产生磁场的变化，从而与永磁体的磁场相互作用。

根据磁力线交互作用的原理，当电流经过电动势线圈时，电动势线圈将受到磁力的作用。

2. 电力原理当电机通过电源供电时，控制器将电流输入到电动势线圈中。

电流通过线圈时会在其周围产生一个磁场，而这个磁场会与永磁体的磁场相互作用，使得电机产生转动力矩。

这样，电动势线圈就能够产生旋转的动力，推动电动自行车前进。

三、动力传输与运转机理电动自行车的动力传输主要依靠电动机的工作。

电动自行车在运转时，电源会将电流输入电动机中，电动机则通过传动装置将转动力矩传输到车轮上。

1. 传动装置电动自行车一般采用链条、齿轮和曲柄装置等传动装置。

当电动机工作时，通过链条等传动装置，将电动机的转动力矩传递给车轮，从而推动整个车辆前进。

这种传动装置既简单又高效。

2. 踏板与电动机的结合电动自行车不仅可以依靠电动机提供动力前进，还可以通过踏板使得电动机更具灵活性。

当骑行者踩动踏板时，传感器会感知到踏板的转动，并将信号传输给控制器。

控制器根据传感器的信号来控制电机的输出功率，进而实现骑行者所需的助力感受。

四、动力传输的优势电动自行车动力传输的原理使得其具有以下优势：1. 环保节能电动自行车的动力传输方式使得电能可以高效地转化为机械能，减少了能源的浪费。

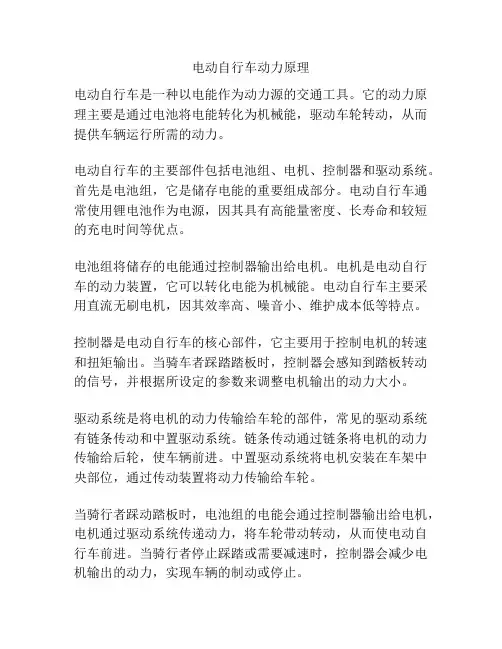

电动自行车动力原理
电动自行车是一种以电能作为动力源的交通工具。

它的动力原理主要是通过电池将电能转化为机械能，驱动车轮转动，从而提供车辆运行所需的动力。

电动自行车的主要部件包括电池组、电机、控制器和驱动系统。

首先是电池组，它是储存电能的重要组成部分。

电动自行车通常使用锂电池作为电源，因其具有高能量密度、长寿命和较短的充电时间等优点。

电池组将储存的电能通过控制器输出给电机。

电机是电动自行车的动力装置，它可以转化电能为机械能。

电动自行车主要采用直流无刷电机，因其效率高、噪音小、维护成本低等特点。

控制器是电动自行车的核心部件，它主要用于控制电机的转速和扭矩输出。

当骑车者踩踏踏板时，控制器会感知到踏板转动的信号，并根据所设定的参数来调整电机输出的动力大小。

驱动系统是将电机的动力传输给车轮的部件，常见的驱动系统有链条传动和中置驱动系统。

链条传动通过链条将电机的动力传输给后轮，使车辆前进。

中置驱动系统将电机安装在车架中央部位，通过传动装置将动力传输给车轮。

当骑行者踩动踏板时，电池组的电能会通过控制器输出给电机，电机通过驱动系统传递动力，将车轮带动转动，从而使电动自行车前进。

当骑行者停止踩踏或需要减速时，控制器会减少电机输出的动力，实现车辆的制动或停止。

综上所述，电动自行车的动力原理是通过将电能转化为机械能，通过电池组、电机、控制器和驱动系统实现车辆的运行。

这种电动化的动力方式不仅环保节能，而且提供了更加便捷和高效的出行方式。

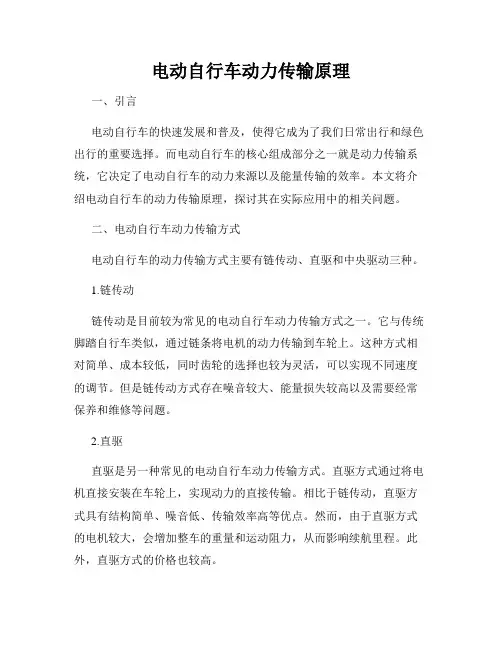

电动自行车动力传输原理一、引言电动自行车的快速发展和普及，使得它成为了我们日常出行和绿色出行的重要选择。

而电动自行车的核心组成部分之一就是动力传输系统，它决定了电动自行车的动力来源以及能量传输的效率。

本文将介绍电动自行车的动力传输原理，探讨其在实际应用中的相关问题。

二、电动自行车动力传输方式电动自行车的动力传输方式主要有链传动、直驱和中央驱动三种。

1.链传动链传动是目前较为常见的电动自行车动力传输方式之一。

它与传统脚踏自行车类似，通过链条将电机的动力传输到车轮上。

这种方式相对简单、成本较低，同时齿轮的选择也较为灵活，可以实现不同速度的调节。

但是链传动方式存在噪音较大、能量损失较高以及需要经常保养和维修等问题。

2.直驱直驱是另一种常见的电动自行车动力传输方式。

直驱方式通过将电机直接安装在车轮上，实现动力的直接传输。

相比于链传动，直驱方式具有结构简单、噪音低、传输效率高等优点。

然而，由于直驱方式的电机较大，会增加整车的重量和运动阻力，从而影响续航里程。

此外，直驱方式的价格也较高。

3.中央驱动中央驱动方式是一种将电机安装在车架中央位置的动力传输方式。

中央驱动方式相对于链传动和直驱，具有更好的平衡性和操控性能。

通过在车架中央位置安装电机，可以有效提高整车的稳定性和牵引力。

同时，中央驱动方式在爬坡和起步时能够提供更大的扭矩，使得电动自行车的性能更加出色。

然而，中央驱动方式的成本较高，同时安装和维护也相对复杂。

三、动力传输效率与节能问题动力传输效率和节能问题也是电动自行车动力传输原理中需要关注的重要问题。

1.动力传输效率电动自行车动力传输系统的效率直接影响到车辆的行驶性能和电池的续航里程。

为提高动力传输的效率，需要合理选择动力传输方式、选用高效的传动齿轮以及减少传输过程中的能量损失。

此外，合理的动力系统匹配和车辆结构设计也能够提高整车的动力传输效率。

2.节能问题随着环保意识的日益增强，电动自行车的节能性能也成为了用户关注的焦点。

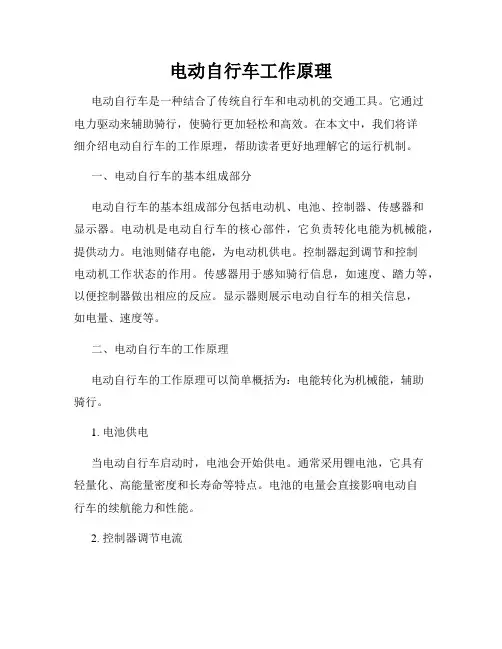

电动自行车工作原理电动自行车是一种结合了传统自行车和电动机的交通工具。

它通过电力驱动来辅助骑行，使骑行更加轻松和高效。

在本文中，我们将详细介绍电动自行车的工作原理，帮助读者更好地理解它的运行机制。

一、电动自行车的基本组成部分电动自行车的基本组成部分包括电动机、电池、控制器、传感器和显示器。

电动机是电动自行车的核心部件，它负责转化电能为机械能，提供动力。

电池则储存电能，为电动机供电。

控制器起到调节和控制电动机工作状态的作用。

传感器用于感知骑行信息，如速度、踏力等，以便控制器做出相应的反应。

显示器则展示电动自行车的相关信息，如电量、速度等。

二、电动自行车的工作原理电动自行车的工作原理可以简单概括为：电能转化为机械能，辅助骑行。

1. 电池供电当电动自行车启动时，电池会开始供电。

通常采用锂电池，它具有轻量化、高能量密度和长寿命等特点。

电池的电量会直接影响电动自行车的续航能力和性能。

2. 控制器调节电流电池供电后，电流经过控制器进行调节和控制。

控制器可以根据骑行情况和用户需求来调整电流的大小，以提供恰当的动力。

同时，控制器还会实时监测电池电量、温度等信息，确保电动自行车的安全运行。

3. 电动机转化能量调节后的电流进一步传输到电动机。

电动机是电动自行车的动力来源，它将电能转化为机械能。

电动机采用无刷直流电机或刷式直流电机，在电流的作用下产生磁场，并通过与之相互作用的线圈实现转动。

转动的电动机通过链条、轴等传动装置连接到车轮上，从而驱动车轮运动。

4. 传感器感知骑行信息在电动自行车骑行过程中，传感器起到感知骑行信息的作用。

例如，踏力传感器可以感知到骑手的踏力大小，从而根据踏力的大小来调节电机的功率输出。

速度传感器可以实时感知骑行速度，并通过传输给控制器来实现速度的调节和限制。

5. 显示器显示相关信息为了方便用户了解和掌握电动自行车的状态，电动自行车通常配备了显示器。

显示器可以显示电池电量、骑行速度、骑行距离以及其他功能设置。

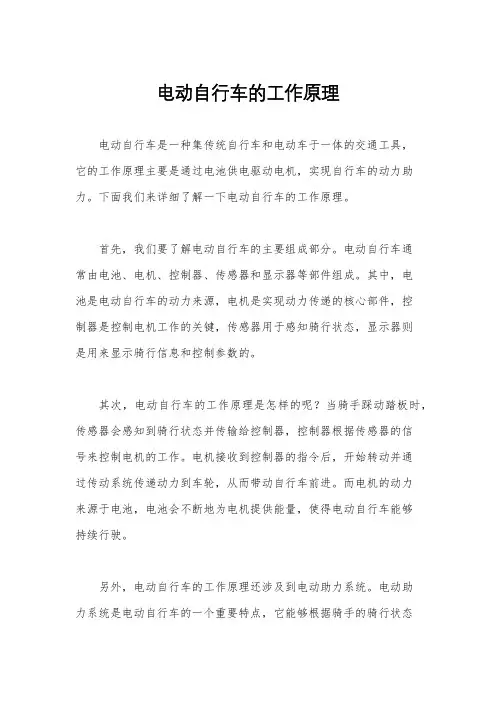

电动自行车的工作原理电动自行车是一种集传统自行车和电动车于一体的交通工具，它的工作原理主要是通过电池供电驱动电机，实现自行车的动力助力。

下面我们来详细了解一下电动自行车的工作原理。

首先，我们要了解电动自行车的主要组成部分。

电动自行车通常由电池、电机、控制器、传感器和显示器等部件组成。

其中，电池是电动自行车的动力来源，电机是实现动力传递的核心部件，控制器是控制电机工作的关键，传感器用于感知骑行状态，显示器则是用来显示骑行信息和控制参数的。

其次，电动自行车的工作原理是怎样的呢？当骑手踩动踏板时，传感器会感知到骑行状态并传输给控制器，控制器根据传感器的信号来控制电机的工作。

电机接收到控制器的指令后，开始转动并通过传动系统传递动力到车轮，从而带动自行车前进。

而电机的动力来源于电池，电池会不断地为电机提供能量，使得电动自行车能够持续行驶。

另外，电动自行车的工作原理还涉及到电动助力系统。

电动助力系统是电动自行车的一个重要特点，它能够根据骑手的骑行状态和需求，提供不同程度的动力助力。

当骑手需要更大的动力时，电动助力系统会提供更多的电动助力；而当骑手不需要动力时，电动助力系统则会停止工作，让骑手自行踩踏。

这种智能的电动助力系统能够有效提高骑行的舒适性和效率。

最后，我们来谈谈电动自行车的节能环保特点。

电动自行车采用电池供电，不产生尾气排放，减少了对环境的污染。

与燃油车相比，电动自行车具有更高的能源利用率和更低的运行成本，能够有效节约能源资源。

因此，电动自行车被认为是一种节能环保的出行方式，有利于改善城市空气质量和减少环境压力。

总的来说，电动自行车的工作原理主要是通过电池供电驱动电机，实现自行车的动力助力。

它的工作原理涉及到电池、电机、控制器、传感器和显示器等多个部件，通过这些部件的协同工作，实现了电动自行车的智能动力助力系统。

同时，电动自行车还具有节能环保的特点，能够为城市交通和环境保护做出积极贡献。

希望通过本文的介绍，能够让大家对电动自行车的工作原理有更深入的了解。
