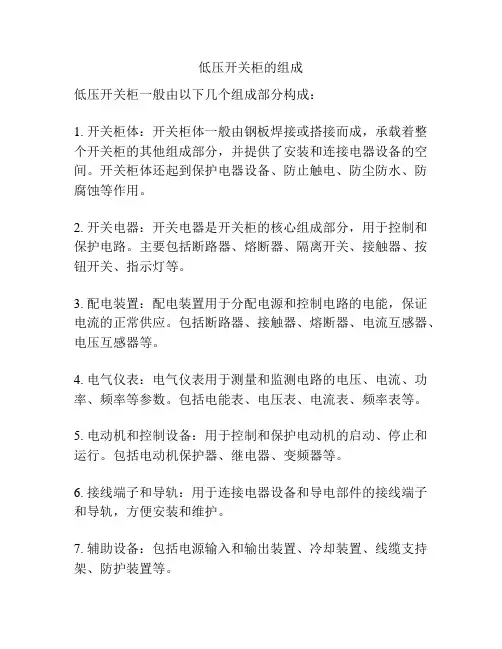

低压开关柜的组成
低压开关柜一般由以下几个组成部分构成:
1. 开关柜体:开关柜体一般由钢板焊接或搭接而成,承载着整个开关柜的其他组成部分,并提供了安装和连接电器设备的空间。
开关柜体还起到保护电器设备、防止触电、防尘防水、防腐蚀等作用。
2. 开关电器:开关电器是开关柜的核心组成部分,用于控制和保护电路。
主要包括断路器、熔断器、隔离开关、接触器、按钮开关、指示灯等。
3. 配电装置:配电装置用于分配电源和控制电路的电能,保证电流的正常供应。
包括断路器、接触器、熔断器、电流互感器、电压互感器等。
4. 电气仪表:电气仪表用于测量和监测电路的电压、电流、功率、频率等参数。
包括电能表、电压表、电流表、频率表等。
5. 电动机和控制设备:用于控制和保护电动机的启动、停止和运行。
包括电动机保护器、继电器、变频器等。
6. 接线端子和导轨:用于连接电器设备和导电部件的接线端子和导轨,方便安装和维护。
7. 辅助设备:包括电源输入和输出装置、冷却装置、线缆支持架、防护装置等。
需要注意的是,不同类型的低压开关柜的组成结构可能略有不同,根据具体的应用要求和电力系统构成,可能还需要加装其他辅助装置和安全保护装置。
10KV配电室开关柜的组成及作用讲解1.进线柜进线柜是10KV配电室开关柜的重要组成部分,用于将10KV高压电源引入配电室。
进线柜通常包括高压隔离开关、电流互感器、电压互感器等元件。
高压隔离开关用于切断或连接电源,保证电源的输入和输出。
电流互感器和电压互感器用于对电流和电压进行测量和监控,保证进入配电室的电源安全可靠。
2.母线柜母线柜是10KV配电室开关柜的核心部分,用于将进线柜引入的电源分配到各个出线柜。
母线柜通常包括主母线和分支母线。
主母线用于将电源信号分配到各个分支母线上,分支母线则将电源信号进一步分配到各个出线柜上。
母线柜能够根据需要实现分段并联、或者汇流排供电,确保每个出线柜能够获得稳定可靠的电源供应。
3.出线柜出线柜用于将母线柜分配的电源供应给各个电器设备。
出线柜通常包括断路器、熔断器、负荷开关等元件。
断路器用于进行电源的开关控制,保证电源的开闭操作。
熔断器用于保护电源和设备免受短路和过载等电力故障的影响。
负荷开关用于将电源供应连接到各个负荷设备上,实现对负荷设备的开关控制。
4.电缆接地柜电缆接地柜用于将配电设备的杂散电流引入地下,保证设备的安全运行。
电缆接地柜通常包括接地开关、接地电流互感器等元件。
接地开关用于接地电源信号,将杂散电流引导到地下,有效降低电压和漏电流水平。
接地电流互感器用于对接地电流进行测量和监控,确保接地系统的运行安全可靠。
综上所述,10KV配电室开关柜由进线柜、母线柜、出线柜和电缆接地柜等组成。
进线柜将10KV高压电源引入配电室,母线柜将电源分配到各个出线柜,出线柜将电源供应给负荷设备,电缆接地柜用于引导杂散电流。
通过这些组成部分的协同作用,10KV配电室开关柜能够实现对电源的有效控制和分配,确保电力系统的安全稳定运行。
一、开关柜的组成;开关柜应满足GB3906-1991《3-35kV交流金属封闭开关设备》标准的有关要求,由柜体和断路器二大部分组成,具有架空进出线、电缆进出线、母线联络等功能。
柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。
★.柜体的材料:1).冷扎钢板或角钢(用于焊接柜);2)敷铝锌钢板或镀锌钢板(用于组装柜).3).不锈钢板(不导磁性).4).铝板((不导磁性).★.柜体的功能单元:1).主母线室(一般主母线布置按“品”字形或“1”字形两种结构2).断路器室3).电缆室4).继电器和仪表室5).柜顶小母线室6).二次端子室★.柜内电器元件:1.柜内常用一次电器元件(主回路设备)常见的有如下设备:电流互感器简称CT[如:LZZBJ9-10]电压互感器简称PT[如:JDZJ-10]接地开关[如:JN15-12]避雷器(阻容吸收器)[如:HY5WS单相型;TBP、JBP组合型]隔离开关[如:GN19-12、GN30-12、GN25-12]高压断路器[如:少油型(S)、真空型(Z)、SF6型(L)]高压接触器[如:JCZ3-10D/400A型]高压熔断器[如:RN2-12、XRNP-12、RN1-12]变压器[如:SC(L)系列干变、S系列油变]高压带电显示器[GSN-10Q型]绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套]主母线和分支母线高压电抗器[如串联型:CKSC和起动电机型:QKSG]负荷开关[如:FN26-12(L)、FN16-12(Z)]高压单相并联电容器[如:BFF12-30-1]等等2.柜内常用的主要二次元件(又称二次设备或辅助设备,是指对一次设备进行监察、控制、测量、调整和保护的低压设备),常见的有如下设备:1.继电器2.电度表3.电流表4.电压表5.功率表6.功率因数表7.频率表8.熔断器9.空气开关10.转换开关11.信号灯12.电阻13.按钮14.微机综合保护装置等等。

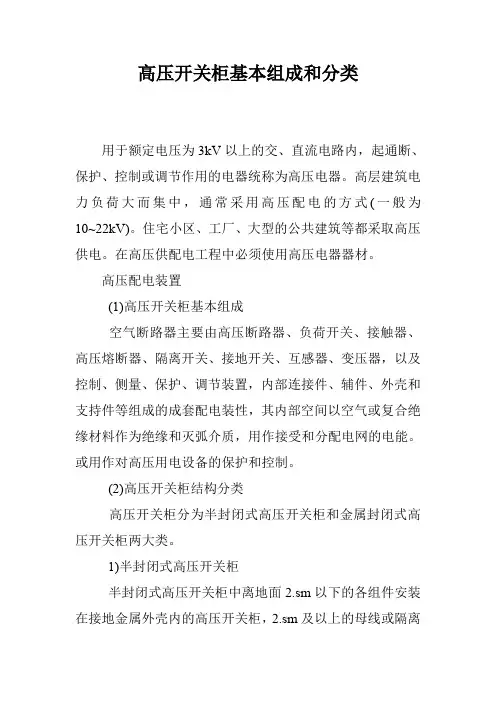

高压开关柜基本组成和分类
用于额定电压为3kV以上的交、直流电路内,起通断、保护、控制或调节作用的电器统称为高压电器。
高层建筑电力负荷大而集中,通常采用高压配电的方式(一般为10~22kV)。
住宅小区、工厂、大型的公共建筑等都采取高压供电。
在高压供配电工程中必须使用高压电器器材。
高压配电装置
(1)高压开关柜基本组成
空气断路器主要由高压断路器、负荷开关、接触器、高压熔断器、隔离开关、接地开关、互感器、变压器,以及控制、侧量、保护、调节装置,内部连接件、辅件、外壳和支持件等组成的成套配电装性,其内部空间以空气或复合绝缘材料作为绝缘和灭弧介质,用作接受和分配电网的电能。
或用作对高压用电设备的保护和控制。
(2)高压开关柜结构分类
高压开关柜分为半封闭式高压开关柜和金属封闭式高压开关柜两大类。
1)半封闭式高压开关柜
半封闭式高压开关柜中离地面2.sm以下的各组件安装在接地金属外壳内的高压开关柜,2.sm及以上的母线或隔离
开关无金属外壳封闭。
其金属壳内、外的导电体对地及相间距离应符合相关规范的规定。
结构型式为固定式高压开关柜(户内型),型号有GG~IA。
断路器安装位置分为落地式和中跳式。
基本特点是结构简单,制造方便,价格便宜,且空气断路器能明确看到引进线隔离开关的分合状态;但是,2.sm高的带电组件允许暴露在柜体外,且无隔室,安全性较差。
目前已较少使用。
2)金属封闭式高压开关柜
金属封闭式高压开关柜分三种类型:金属恺装式高压开关柜、间隔式高压开关柜、箱式高压开关柜。
另外,高压电缆分接箱也属于金属封闭式高压开关柜。
高压开关柜组成及分类高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用,高压开关柜按电压等级在3.6KV~550KV的电器产品,高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器,高压操作操作结构、高压防爆配电装置和高压开关柜等几大类。
一、开关柜的组成开关柜应满足GB3906-1991«3-35KV交流金属标准封闭开关设备»标准的有关要求。
通常高压开关柜是指由高压断路器、负荷开关、接触器、高压熔断器、隔离开关、接地开关、互感器及站用电变压器,以及控制、测量、保护、调节装置,内部连接件、辅件、外壳和支持件等组成的成套配电装置。
柜内空间以空气、复合绝缘材料或SF6气体等绝缘物质作为介质,用作接受和分配电网的三相电能的装置。
1.柜体材料a)冷轧钢板或角钢(用于焊接柜)b)敷铝锌钢板或镀锌钢板(用于组装柜)c)不锈钢板(不导磁性)d)铝板(不导磁性)2.柜体功能单元,如图示-1a)主母线室(一般主母线布置按“品”字形或“1”字形两种结构),见部位Ab)断路器室,见B位置c)电缆室,C标示位置d)继电器和仪表室,D位置e)柜顶小母线室3.电器元件柜内常见一次电器元件(主回路设备):序号元件示例型号1 电流互感器CT LZZBJ9-102 电压互感器PT JDZ-103 接地开关JN15-124 避雷器HY5WS单相型,TBP、JBP组合型5 隔离开关GN19-126 高压断路器少油型(S);真空型(Z);SF6型(L)7 高压接触器JCZ3-10D/400A8 高压熔断器RN2-129 变压器SC(L)系列干变;S系列油变10 高压带电显示器DXN-Q型11 绝缘件穿墙套管、触头盒、绝缘子、绝缘热缩护套12 高压电抗器串联型CKSG和启动电动机型QKSG13 负荷开关FN26-12(L)14 高压单相并联电容器BFF12-30-1柜内常用的二次元件,常见的如下序号元件电气符号1 继电器KA2 电度表PJ/PJR3 电流表PA4 电压表PV5 功率表PW/PR6 功率因数表PPF7 频率表PF8 熔断器FU9 空气开关QF10 转换开关SH11 信号灯HL12 电阻R13 按钮SB14 微机综保In二、高压开关柜分类1.按断路器安装方式分为移开式(手车式)、固定式移开式或手车式(用Y表示):表示柜内的主要电器元件(如断路器)是安装在可抽出的手车上的,由于手车柜有很好的互换性,因此可以大大提高供电的可靠性,常用的手车类型有:隔离手车、记量手车、断路器手车、PT手车、电容器手车、所用变手车等,如KYN28A-12。
35kv高压开关柜的组成
35kV高压开关柜由以下几个主要部分组成:
1. 外壳:由防护和绝缘材料制成的外部壳体,用于保护内部的电器设备免受外界的影响和损害。
2. 隔断:用于将高压回路与接地回路隔离,防止电流泄漏。
隔断通常由导电材料制成,具有良好的绝缘性能和耐电弧能力。
3. 断路器:用于控制和切断高压电路中的电流。
断路器通常由可靠的电磁或机械装置控制,以确保在故障发生时能快速切断电流,并保护其他设备和人员的安全。
4. 绝缘子:用于保护高压电路与接地回路之间的绝缘。
绝缘子通常由耐热、耐电弧材料制成,可以有效地隔离高压电路和外部环境。
5. 控制和保护装置:用于监控和控制高压开关柜的操作状态,并在需要时采取相应的保护措施。
控制和保护装置通常包括电流、电压、温度和压力传感器,以及接触器、继电器和保护装置。
6. 接地设备:用于将电流导入地面,以确保人员和设备的安全。
接地设备通常由导电材料制成,可以有效地将电流导入地面。
7. 连接件和导线:用于连接不同部分的电器设备,并传输电流和信号。
连接件和导线通常由导电材料制成,具有良好的导电
性和耐久性。
8. 操作机构:用于手动操作高压开关柜的各个部分,如断路器和隔断。
操作机构通常由可靠的机械装置或电动机控制,以确保准确和安全的操作。
高压开关柜结构一、KYN高压开关柜(出线柜)结构KYN高压开关柜由固定的柜体和真空断路器手车组成。
就开关柜而言,进线柜或出线柜是基本柜方案,同时有派生方案,如母线分段柜、计量柜、互感器柜等。
此外,尚有配置固定式负荷开关、真空接触器手车、隔离手车等方案。
本章以出线柜(如图1)为例说明KYN开关柜结构:外壳隔板、面板、断路器室、断路器手车、母线室、电缆室、低压室和联锁/保护等等。
图1 KYN进线或出线柜基本结构剖面图A、母线室B、断路器室C、电缆室D、低压室1、母线2、绝缘子3、静触头4、触头盒5、电流互感器6、接地开关7、电缆终端8、避雷器9、零序电流互感器 10、断路器手车 10。
1、滑动把手 10。
2、锁键(联到滑动把手) 11、控制和保护单元 12、穿墙套管 13、丝杆机构操作孔 14、电缆夹 15。
1电缆密封圈 15.2、连接板 16、接地排 17、二次插头 17。
1联锁杆 18、压力释放板 19、起吊耳 20、运输小车 20.1、小车锁定把手 20.2、调节螺栓 20。
3、锁舌1. 外壳和隔板开关柜的外壳和隔板由优质钢板制成,具有很强的抗氧化、耐腐蚀功能,且刚度和机械强度比普通低碳钢板高。
三个高压室的顶部都装有压力释放板.出现内部故障时,高压室内气压升高,由于柜门已可靠密封,高压气体将冲开压力释放板释放出来。
相邻的开关柜由各自的侧板隔开,拼柜后仍有空气缓冲层,可以防止开关柜被故障电弧贯穿熔化。
低压室D装配成独立隔室,与高压区域分隔开。
隔板将断路器室B和电缆室C隔开,即使断路器手车移开(此时活门会自动关闭),也能防止操作者触及母线室A和电缆室C内的带电部分。
卸下紧固螺栓就可移开水平隔板,便于电缆密封终端的安装。
2. 开关柜面板开关柜面板分为二部分:仪表门,开关仪表门。
仪表门主要完成仪表检测、带电检测、信号灯监视和就地电气操作;开关仪表门主要完成开关接地开关的就地机械操作。
图2 开关柜面板1 仪表;2 电磁分合闸按钮;3 机械分合闸按钮;4名牌;5 丝杆机构手柄插口;6 观察窗;7柜内照明开关;8 高压带电显示;9 指示灯;10 电气接线图;11 接地开关操作插3. 断路器室断路器手车装在有导轨的断路器室B内,可在运行、试验(隔离)两个不同位置之间移动。
高压开关柜的组成部分及结构高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用,高压开关柜按作电压等级在3.6千伏~550千伏的电器产品,高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器,高压操作机构、高压防爆配电装置和高压开关柜等几大类。
一、高压开关柜组成
1、电气装置部分
电气装置主要指:变配电所及分配电所的设备和就地分散的动力、照明配电箱。
如:干式电力变压器、成套高压低压配电柜、控制操动用直流柜(带蓄电池)、备用不间断电源柜、照明配电箱、动力配电箱(柜)、功率因数电容补偿柜以及备用柴油发电机组等。
祥泰电气-高压开关柜
其特征是:由独立功能的电气元器件的组合,额定电压大多为10千伏或380伏/220伏,仅在控制系统中电压有24伏或12伏。
2、布线系统部分
布线系统组成:电线、电缆和母线;固定部件(电线、电缆和母线用)、保护(电线、电缆和母线用)部件的组合;
布线系统作用:主要起输送电力的作用。
建筑电气工程中的布线系统,额定电压大多为380伏
/220伏。
3、用电设备电气部分
用电设备电气部分组成:主要是指与其他建筑设备配套电力驱动、电加热、电照明等直接消耗电能并转换成其他能的部分。
6KV开关柜培训资料随着电力行业的发展,6KV开关柜作为电力系统中重要的组成部份,承担着保护、控制和分配电能的重要任务。
为了提高电力工程师对6KV开关柜的理解和操作能力,开展6KV开关柜培训显得尤其重要。
本文将从开关柜的基本概念、结构和工作原理等方面进行介绍,匡助读者更好地了解6KV开关柜。
一、开关柜的基本概念开关柜是指用于控制、保护和分配电能的设备,是电力系统中不可或者缺的一部份。
6KV开关柜是指额定电压为6千伏的开关柜,广泛应用于电力工程中。
开关柜通常由断路器、隔离开关、负荷开关、电流互感器等组成,具有灵便可靠的特点。
二、开关柜的结构1. 外壳结构:开关柜的外壳通常由钢板制成,具有良好的防护性能,能够保护内部设备免受外界环境的影响。
2. 内部结构:开关柜的内部结构包括断路器、接触器、保护装置等,这些设备通过导线和电缆连接在一起,形成一个完整的电路。
三、开关柜的工作原理开关柜的工作原理主要包括断开和闭合电路的功能。
当需要断开电路时,开关柜中的断路器会打开,切断电路的通路。
而当需要闭合电路时,断路器会关闭,使电路恢复通畅。
开关柜还可以通过保护装置实现对电路的保护,如过载保护、短路保护等。
四、开关柜的操作注意事项在操作6KV开关柜时,需要注意以下几点:1. 严格按照操作规程进行操作,遵守操作流程,确保安全可靠。
2. 在操作前,需要检查开关柜的状态,确保设备正常运行,不得操作故障设备。
3. 操作时应佩戴绝缘手套和绝缘鞋,确保自身安全。
4. 操作时应注意避免短路和触电的风险,不得使用湿手操作开关柜。
五、开关柜的维护与保养为了保证6KV开关柜的正常运行,需要进行定期的维护与保养工作。
主要包括以下几个方面:1. 清洁:定期清洁开关柜内部和外部的灰尘和杂物,保持设备的干净整洁。
2. 检查:定期检查开关柜的接线端子、连接螺栓等部件,确保紧固可靠。
3. 润滑:对开关柜的运动部件进行润滑,保证其灵便运行。
4. 测试:定期进行开关柜的功能测试,确保设备的正常工作。
开关柜培训资料一、引言开关柜是电力系统中常见的电气设备,用于控制、保护和配电电能。
为了确保开关柜的安全运行和正确操作,进行开关柜培训是非常重要的。
本文将介绍开关柜的基本知识、操作流程以及常见故障排除方法,旨在匡助参预培训的人员全面了解开关柜的运行原理和操作要点。
二、开关柜的基本知识1. 开关柜的定义开关柜是一种用于控制和保护电气设备的装置,通常由电器元件、控制装置和配电系统组成。
2. 开关柜的分类根据使用场景和功能,开关柜可以分为低压开关柜、中压开关柜和高压开关柜。
其中,低压开关柜广泛应用于建造、工业和交通领域,中压开关柜主要用于配电系统,高压开关柜主要用于电力输配电系统。
3. 开关柜的组成开关柜由外壳、断路器、接触器、继电器、仪表、电源等组件组成。
外壳通常由金属材料制成,具有防护和隔离的功能。
三、开关柜的操作流程1. 开关柜的开启首先,确认开关柜的电源已经切断,并检查开关柜的外壳是否有任何损坏。
然后,使用合适的工具打开开关柜的门,确保门能够彻底打开并保持稳定。
2. 开关柜的检查在打开开关柜之前,需要进行一些必要的检查。
首先,检查开关柜内部是否有异物或者杂物,确保开关柜内部干净整洁。
然后,检查开关柜的连接路线和电器元件是否正常,如有异常情况需要及时处理。
3. 开关柜的操作根据实际需求,对开关柜进行相应的操作。
例如,打开或者关闭断路器、接通或者切断电源等。
在操作过程中,要注意操作的顺序和方法,确保操作的安全和正确性。
4. 开关柜的关闭操作完成后,需要将开关柜恢复到关闭状态。
首先,关闭断路器,并确保断路器已彻底断开电源。
然后,关闭开关柜的门,确保门能够彻底关闭并保持稳定。
四、开关柜的常见故障排除方法1. 开关柜无法启动可能原因:电源故障、控制路线故障、电器元件损坏等。
解决方法:检查电源是否正常,检查控制路线是否连接正确,检查电器元件是否损坏,并进行相应的修复或者更换。
2. 开关柜发生漏电可能原因:绝缘损坏、接线松动等。

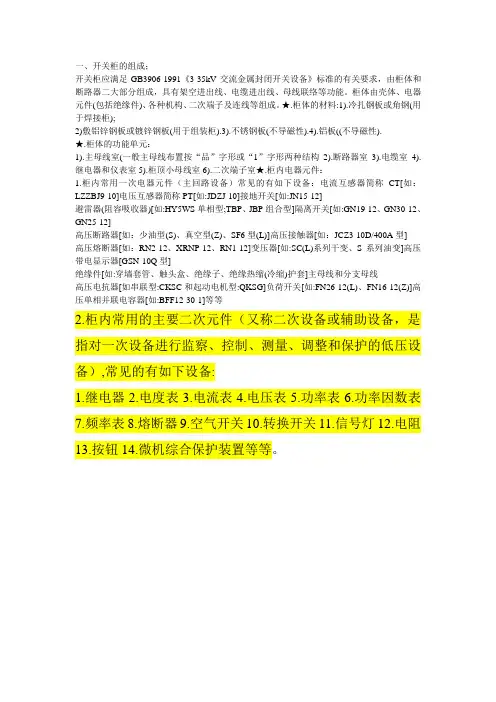

一、开关柜的组成;开关柜应满足GB3906-1991《3-35 kV交流金属封闭开关设备》标准的有关要求,由柜体和断路器二大部分组成,具有架空进出线、电缆进出线、母线联络等功能。
柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。
★ .柜体的材料: 1).冷扎钢板或角钢(用于焊接柜);2)敷铝锌钢板或镀锌钢板(用于组装柜).3).不锈钢板(不导磁性).4).铝板((不导磁性).★.柜体的功能单元:1).主母线室(一般主母线布置按“品”字形或“1”字形两种结构2).断路器室3).电缆室4).继电器和仪表室5).柜顶小母线室6).二次端子室★.柜内电器元件:1. 柜内常用一次电器元件(主回路设备)常见的有如下设备:电流互感器简称CT[如:LZZBJ9-10]电压互感器简称PT[如:JDZJ-10]接地开关[如:JN15-12]避雷器(阻容吸收器)[如:HY5WS单相型;TBP、JBP组合型]隔离开关[如:GN19-12、GN30-12、GN25-12]高压断路器[如:少油型(S)、真空型(Z)、SF6型(L)]高压接触器[如:JCZ3-10D/400A型]高压熔断器[如:RN2-12、XRNP-12、RN1-12]变压器[如:SC(L)系列干变、S系列油变]高压带电显示器[GSN-10Q型]绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套]主母线和分支母线高压电抗器[如串联型:CKSC和起动电机型:QKSG]负荷开关[如:FN26-12(L)、FN16-12(Z)]高压单相并联电容器[如:BFF12-30-1] 等等2.柜内常用的主要二次元件(又称二次设备或辅助设备,是指对一次设备进行监察、控制、测量、调整和保护的低压设备),常见的有如下设备:1.继电器2.电度表3.电流表4.电压表5.功率表6.功率因数表7.频率表8.熔断器9.空气开关10.转换开关11.信号灯12.电阻13.按钮14.微机综合保护装置等等。
【微分享】高压开关柜与二次回路详解(图片用搜狗搜索吧)机电人脉5月27日开关柜(又称成套开关或成套配电装置):它是以断路器为主的电气设备;是指生产厂家根据电气一次主接线图的要求,将有关的高低压电器(包括控制电器、保护电器、测量电器)以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内,作为电力系统中接受和分配电能的装置。
开关柜结构:开关柜由固定的柜体和可抽出部件(简称手车)两大部分组成。
(一)柜体:开关柜的外壳和隔板采用敷铝锌钢板,整个柜体不仅具有精度高、抗腐蚀与氧化作用,且机械强度高、外形美观,柜体采用组装结构,用拉铆螺母和高强度螺栓联结而成,因此装配好的开关柜能保持尺寸上的统一性。
开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室,每一单元均良好接地。
A-母线室:母线室布置在开关柜的背面上部,作安装布置三相高压交流母线及通过支路母线实现与静触头连接之用。
全部母线用绝缘套管塑封。
在母线穿越开关柜隔板时,用母线套管固定。
如果出现内部故障电弧,能限制事故蔓延到邻柜,并能保障母线的机械强度。
B-手车(断路器)室在断路器室内安装了特定的导轨,供断路器手车在内滑行与工作。
手车能在工作位置、试验位置之间移动。
静触头的隔板(活门)安装在手车室的后壁上。
手车从试验位置移动到工作位置过程中,隔板自动打开,反方向移动手车则完全复合,从而保障了操作人员不触及带电体。
C-电缆室电缆室内可安装电流互感器、接地开关、避雷器(过电压保护器)以及电缆等附属设备,并在其底部配制开缝的可卸铝板,以确保现场施工的方便。
D-继电器仪表室继电器室的面板上,安装有微机保护装置、操作把手、仪表、状态指示灯(或状态显示器)等;继电器室内,安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关(直流或交流),以及特殊要求的二次设备。
柜内常用的主要二次元件(又称二次设备或辅助设备,是指对一次设备进行监察、控制、测量、调整和保护的低压设备),常见的有如下设备:1.继电器;2.电度表;3.电流表;4.电压表;5.功率表;6.功率因数表;7.频率表;8.熔断器;9.空气开关;10.转换开关;11.信号灯;12.电阻;13.按钮;14.微机综合保护装置等等。
KYN高压开关柜组成及结构、布置安装要求及规范、联锁装置要求(一)、柜体:1、柜体概述。
⑴、开关柜由固定的柜体和可抽出部件(简称手车)两大部分组成。
⑵、开关柜的外壳和隔板采用敷铝锌钢板,整个柜体不仅具有精度高、抗腐蚀与氧化作用,且机械强度高、外形美观,柜体采用组装结构,用拉铆螺母和高强度螺栓联结而成,因此装配好的开关柜能保持尺寸上的统一性。
开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室,每一单元均良好接地。
2、A-母线室。
母线室布置在开关柜的背面上部,作安装布置三相高压交流母线及通过支路母线实现与静触头连接之用。
全部母线用绝缘套管塑封。
在母线穿越开关柜隔板时,用母线套管固定。
如果出现内部故障电弧,能限制事故蔓延到邻柜,并能保障母线的机械强度。
3、B-手车(断路器)室。
⑴、断路器安装原则:在断路器室内安装了特定的导轨,供断路器手车在内滑行与工作。
手车能在工作位置、试验位置之间移动。
静触头的隔板(活门)安装在手车室的后壁上。
手车从试验位置移动到工作位置过程中,隔板自动打开,反方向移动手车则完全复合,从而保障了操作人员不触及带电体。
⑵、断路器按灭弧介质可分为:①、油断路器。
又分为多油断路器和少油断路器。
它们都是触头在油中开断、接通,用变压器油作为灭弧介质。
②、压缩空气断路器。
利用高压力压缩空气来吹灭电弧的断路器。
③、SF6断路器。
利用SF6气体来吹灭电弧的断路器。
④、真空断路器。
触头在真空中开断、接通,在真空条件下灭弧的断路器。
⑤、固体产气断路器。
利用固体产气材料,在电弧高温作用下分解出的气体来熄灭电弧的断路器。
⑥、磁吹断路器。
在空气中由磁场将电弧吹入灭弧栅中,使之拉长、冷却而熄灭电弧的断路器。
⑶、按操动机构所用操作能源的能量形式可分为:①、手动机构(CS):指用人力合闸的操动机构。
②、电磁机构(CD):指用电磁铁合闸的操动机构。
③、弹簧机构(CT):指事先用人力或电动机使弹簧储能实现合闸的弹簧合闸操动机构。
6KV开关柜简介目录1、ZS1开关柜技术参数2、一次回路主要电器元件简介2.1、VD4真空断路器2.1.1、断路器本体的结构2.1.2、断路器操动机构的结构2.1.3、脱扣器、闭锁电磁铁和辅助开关2.1.4、功能2.1.5、调试与操作2.2、避雷器2.3、EK6 接地开关2.4、电流互感器和电压互感器2.5、二次元件3、ZS1开关柜结构3.1、外壳、隔板和压力释放装置3.2、断路器室3.3、手车3.4、触指系统3.5、母线室3.6、电缆室3.7、低压室3.8、防止误操作的联锁装置4、一次接线5、转检修操作程序5.1、操作程序5.2、检修后的操作程序1、ZS1开关柜技术参数ZS1 开关柜技术参数(见表1 )表1 : ZS1开关柜主要技术参数项目单位数据额定电压kV 3.6-12lmin 工频耐压kV 42雷电冲击耐压(峰值)kV 75额定频率HZ 50主母线额定电流 A 1600 , 2000 , 2500 , 3150 , 4000分支母线额定电流 A 630,1250,1600,2000,2500,3150,40003 秒热稳定电流(有效值)kA 16 , 20 , 25 , 31.5 , 40 , 50额定动稳定电流(峰值)kA 40,50 , 63 , 80 , 100 , 125 防护等级外壳IP4X ,断路器室门打开IP2X2、一次回路主要电器元件简介ZS1开关柜中所选用的一次回路主要电器均是ABB德国Calor Emag Schaltanlagen AG 公司研制,或采用ABB 集团所属公司生产的产品.或由ABB 公司确认的厂商提供的产品.这样可保证ZS1开关柜技术性能指标的一致性,相互匹配,从而保证了ZS1开关柜为技术先进、性能稳定和安全可靠的配电设备。
下面对251 开关柜所选用的一次回路的主要电器元件作简要介绍,供选型时参考。
更详细的说明请参阅相关的产品说明书。
2.1、VD4真空断路器VD4 真空断路器是ZS1开关柜一次回路中最主要的电器元件。
开关柜的结构及组成分类
为保护人身和设备安全,将开关柜**划分成几个隔室的不同方式隔室分类:
母线室:包括水平母线室与垂直母线室功能单元室(开关隔室)
电缆出线室:包括电缆室二次设备室
1.开关柜的主要组成
柜体:开关柜的外壳骨架及内部的安装、支撑件
母线:一种可与几条电路分别连接的低阻抗导体
功能单元:完成同一功能的所有电气设备和机械部件(包括进线单元和出线单元)
2.进线(插接式母线槽或电缆)方式
上进线;下进线;侧进线;后进线
3.出线方式(插接式母线或电缆)
前出线(顶部或底部)可以进行靠墙安装
后出线(顶部或底部)不可以进行靠墙安装
4.母线的分类:
主母线(水平母线):连接一条或几条配电母线和或进线和出线单元的母线
配电母线(垂直母线):框架单元内的一条母线,它连接在主母线上,并由它向出线单元供电
开关柜的组成
5.功能单元分类
固定式:主电路的连接只能在开关柜断电的情况下进行接线和断开
可移式(固定分隔式):主电路带电的情况下亦可安全的从主电路上断开或接通,具有连接和移出位置
抽出式:主电路带电的情况下亦可安全的从主电路上断开或接通,具有连接、试验、分离、移出位置
6.安装方式
安装地点分类:室内安装;室外安装
安装方式分类:靠墙安装;离墙安装
固定方式分类:螺栓固定;电焊固定。
