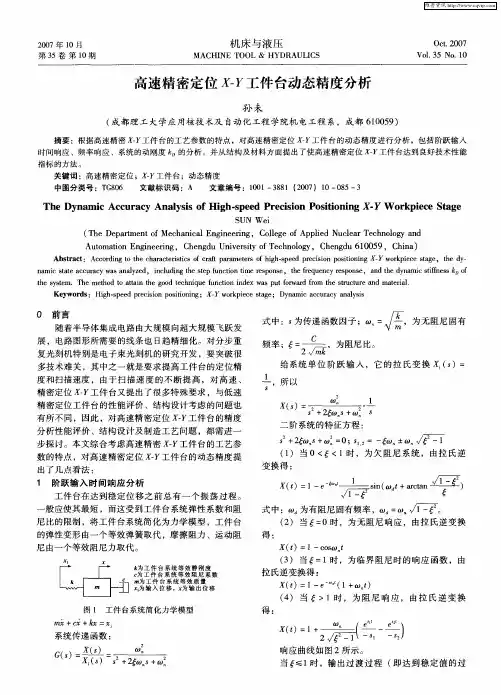

高速机床的动态刚度与精度分析

精密机床的静态与动态刚度分析引言：精密机床是现代制造业中不可或缺的重要设备。

为了确保精密机床的高精度加工能力，静态和动态刚度的分析是十分重要的。

本文将深入探讨精密机床的静态与动态刚度分析，旨在帮助读者更好地理解该领域的知识。

一、静态刚度分析静态刚度是机械系统在受到外力作用时不发生形变的能力。

它是保证精密机床加工精度的关键因素之一。

在进行静态刚度分析时，需要考虑以下几个方面：1. 结构设计：精密机床的结构设计对其静态刚度具有重要影响。

合理的结构设计可以有效地提高机床的刚度，减少振动和形变。

例如，在起重部分采用合适的材料、减小悬臂长度、增加副压面等都可以提高机床的静态刚度。

2. 机床基座的刚度：机床基座是机床的支撑平台，其刚度直接影响机床的运行稳定性。

通过加固机床基座，可以提高机床整体的静态刚度。

例如，在机床基座上铺设高刚度的材料，增加基座的厚度等都是提高机床静态刚度的有效方法。

3. 主要构件的刚度：机床的主要构件如床身、滑架等的刚度也是影响静态刚度的重要因素。

合理选择和加工这些构件的材料、采用适当的固定方法等都可以提高机床的刚度。

二、动态刚度分析动态刚度是机床在运动状态下的刚度特性，主要用于分析机床加工过程中的振动特性。

在进行动态刚度分析时，需要考虑以下几个方面：1. 特征频率分析：机床的结构和构件都有一定的频率响应。

找出机床的特征频率并进行分析，可以帮助识别和解决振动问题。

例如，采用频谱分析方法可以确定机床加工时的共振频率，从而避免加工过程中的振动影响。

2. 振动模态分析：振动模态分析是确定机床在特定频率下的振动模态形式和振动模态参数的方法。

通过分析机床的振动模态，可以了解机床振动的特点和影响机床刚度的因素。

例如，可以通过振型分析确定机床的关键模态，并进行针对性的刚度改进。

3. 结构阻尼分析：结构阻尼是机床动态刚度的重要组成部分。

合理的结构阻尼设计可以降低机床振动的幅度和频率，提高机床的动态刚度。

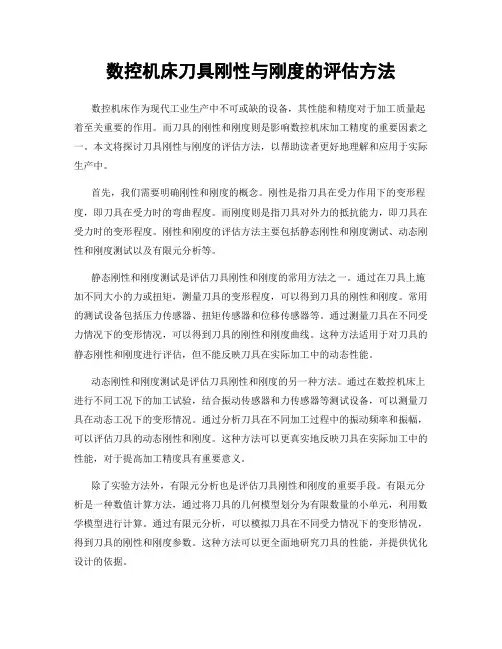

数控机床刀具刚性与刚度的评估方法数控机床作为现代工业生产中不可或缺的设备，其性能和精度对于加工质量起着至关重要的作用。

而刀具的刚性和刚度则是影响数控机床加工精度的重要因素之一。

本文将探讨刀具刚性与刚度的评估方法，以帮助读者更好地理解和应用于实际生产中。

首先，我们需要明确刚性和刚度的概念。

刚性是指刀具在受力作用下的变形程度，即刀具在受力时的弯曲程度。

而刚度则是指刀具对外力的抵抗能力，即刀具在受力时的变形程度。

刚性和刚度的评估方法主要包括静态刚性和刚度测试、动态刚性和刚度测试以及有限元分析等。

静态刚性和刚度测试是评估刀具刚性和刚度的常用方法之一。

通过在刀具上施加不同大小的力或扭矩，测量刀具的变形程度，可以得到刀具的刚性和刚度。

常用的测试设备包括压力传感器、扭矩传感器和位移传感器等。

通过测量刀具在不同受力情况下的变形情况，可以得到刀具的刚性和刚度曲线。

这种方法适用于对刀具的静态刚性和刚度进行评估，但不能反映刀具在实际加工中的动态性能。

动态刚性和刚度测试是评估刀具刚性和刚度的另一种方法。

通过在数控机床上进行不同工况下的加工试验，结合振动传感器和力传感器等测试设备，可以测量刀具在动态工况下的变形情况。

通过分析刀具在不同加工过程中的振动频率和振幅，可以评估刀具的动态刚性和刚度。

这种方法可以更真实地反映刀具在实际加工中的性能，对于提高加工精度具有重要意义。

除了实验方法外，有限元分析也是评估刀具刚性和刚度的重要手段。

有限元分析是一种数值计算方法，通过将刀具的几何模型划分为有限数量的小单元，利用数学模型进行计算。

通过有限元分析，可以模拟刀具在不同受力情况下的变形情况，得到刀具的刚性和刚度参数。

这种方法可以更全面地研究刀具的性能，并提供优化设计的依据。

综上所述，刀具刚性和刚度的评估方法包括静态刚性和刚度测试、动态刚性和刚度测试以及有限元分析等。

这些方法可以帮助我们更好地了解刀具的性能，并为刀具的优化设计提供参考。

在实际生产中，我们应根据具体需求选择合适的评估方法，并结合实验和模拟分析相结合，以提高数控机床的加工精度和效率。

203中国设备工程C h i n a P l a n t E n g i n e e r i ng中国设备工程 2021.05 （上）高速电主轴，即为内装式电机主轴单元，是数控机床的重要部件。

其是在机床主轴单元内部安装主轴电机，对主轴起到了驱动作用，由此促使电机和主轴成为一个整体。

要提高数控机床的运行效率，就要掌握高速电主轴技术要点，充分发挥其优势，同时，推进电主轴技术不断完善。

1 高速电主轴所具备的优点传统的数控机床上的主轴运行，在发挥电机驱动作用的过程中，主要是带动中间的变速装置和传动装置，诸如齿轮、皮带以及联轴节等，此为“机械主轴”，也被形象地称为分离式和直联式主轴。

与这种传统的主轴相比，电主轴具备的优点如下。

（1）主轴运行中，是通过内部安装的电机驱动的，不需要通过中间的变速装置和传动装置，其设计结构简单而且紧凑，能够提高运行效率而且精度很高。

在运行的过程中，不会产生很大的噪声，振动也非常小。

（2）将交流变频技术充分利用起来，在额定转速范围内，电主轴可以无级变速。

当机床运行的过程中，无论发生任何的工况，或者在负载变化的情况下，电主轴都有很好的适应性。

（3）内装电机运行中，能够控制闭环矢量，还可以按照控制命令有效调控功率，且能够灵活控制驱动装置运行速度、输出力矩等等。

电主轴可以满足各种大功率要求，诸如低速重切削大转矩的时候，或者高速精加工的时候，电主轴都能够很好地发挥作用，还可以实现准停，同时满足C 轴传动功能。

（4）电主轴可以高速运行，有良好的稳定性，动态精度较高，使数控机床切削的速度更高，加工的精密度也更高。

（5）由于电主轴的运行不需要经过中间传动环节，因此其平稳性更高，不会受到外来的冲击，主轴的轴承不需要承受很大的动负荷，精度寿命得以延长。

（6）电主轴使电机和主轴构成一个整体，形成一个单元，使电主轴可以系列化生产，形成一定的规模，而且生产更加专业化。

电主轴作为数控机床功能部件，也作为一种商品进入到市场中。

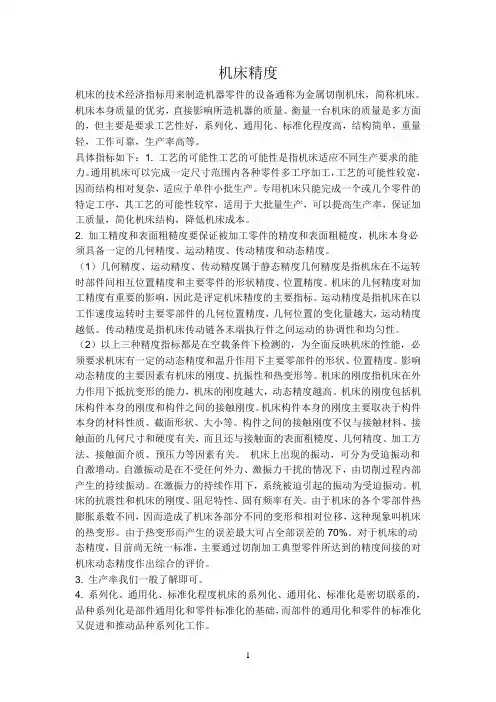

机床精度机床的技术经济指标用来制造机器零件的设备通称为金属切削机床，简称机床。

机床本身质量的优劣，直接影响所造机器的质量。

衡量一台机床的质量是多方面的，但主要是要求工艺性好，系列化、通用化、标准化程度高，结构简单，重量轻，工作可靠，生产率高等。

具体指标如下：1. 工艺的可能性工艺的可能性是指机床适应不同生产要求的能力。

通用机床可以完成一定尺寸范围内各种零件多工序加工，工艺的可能性较宽，因而结构相对复杂，适应于单件小批生产。

专用机床只能完成一个或几个零件的特定工序，其工艺的可能性较窄，适用于大批量生产，可以提高生产率，保证加工质量，简化机床结构，降低机床成本。

2. 加工精度和表面粗糙度要保证被加工零件的精度和表面粗糙度，机床本身必须具备一定的几何精度、运动精度、传动精度和动态精度。

（1）几何精度、运动精度、传动精度属于静态精度几何精度是指机床在不运转时部件间相互位置精度和主要零件的形状精度、位置精度。

机床的几何精度对加工精度有重要的影响，因此是评定机床精度的主要指标。

运动精度是指机床在以工作速度运转时主要零部件的几何位置精度，几何位置的变化量越大，运动精度越低。

传动精度是指机床传动链各末端执行件之间运动的协调性和均匀性。

（2）以上三种精度指标都是在空载条件下检测的，为全面反映机床的性能，必须要求机床有一定的动态精度和温升作用下主要零部件的形状、位置精度。

影响动态精度的主要因素有机床的刚度、抗振性和热变形等。

机床的刚度指机床在外力作用下抵抗变形的能力，机床的刚度越大，动态精度越高。

机床的刚度包括机床构件本身的刚度和构件之间的接触刚度。

机床构件本身的刚度主要取决于构件本身的材料性质、截面形状、大小等。

构件之间的接触刚度不仅与接触材料、接触面的几何尺寸和硬度有关，而且还与接触面的表面粗糙度、几何精度、加工方法、接触面介质、预压力等因素有关。

机床上出现的振动，可分为受迫振动和自激增动。

自激振动是在不受任何外力、激振力干扰的情况下，由切削过程内部产生的持续振动。

目录引言 (1)1.数控铣床简介 (3)1.1.数控铣床组成 (3)1.2.数控铣床的工作原理 (4)1.3数控铣床加工的特点 (4)1.4数控铣床加工的主要对象 (4)2.电主轴概述 (5)2.1电主轴的基本概念 (5)2.2电主轴单元关键技术 (6)2.2.1高速精密轴承技术 (6)2.2.2高速精密电主轴的动态性能和热态性能设计 (7)2.2.3高速电动机设计及驱动技术 (8)2.2.4高速电主轴的精密加工和精密装配技术 (8)2.2.5高速精密电主轴的润滑技术 (9)2.2.6高速精密电主轴的冷却技术 (9)2.3高速电主轴发展及现状 (9)2.3.1高速电主轴技术的发展及现状 (9)2.3.2主轴单元结构形式研究的发展 (11)2.4电主轴对高速加工技术及现代数控机床发展的意义 (12)2.5内装式电主轴系统的研究 (13)3.电主轴工作原理及结构 (16)3.1电主轴的基本结构 (16)3.1.1轴壳 (16)3.1.2转轴 (16)3.1.3轴承 (17)3.1.4定子及转子 (17)3.2电主轴的工作原理 (17)3.3电主轴的基本参数 (19)3.3.1电主轴的型号 (19)3.3.2转速 (19)3.3.3输出功率 (19)3.3.4 输出转矩 (19)3.3.5电主轴转矩和转速、功率的关系 (20)3.3.6 恒转速调速 (20)3.3.7 恒功率调速 (20)3.3.8 轴承中径 (20)3.4自动换刀装置 (21)4. 电主轴结构设计 (22)4.1主轴的设计 (22)4.1.1.铣削力的计算 (22)4.1.2 主轴当量直径的计算 (23)4.2高速电主轴单元结构参数静态估算 (23)4.2.1 高速电主轴单元结构静态估算的内容及目的 (23)4.2.2轴承的选择和基本参数 (23)4.3轴承的预紧 (24)4.4主轴轴承静刚度的计算 (24)4.4.1 主轴单元主要结构参数确定及刚度验算 (26)4.4.2主轴单元主要结构参数确定 (27)4.4.3主轴强度的校核 (32)4.4.4主轴刚度的校核 (34)4.4.5主轴的精密制造 (35)4.5主轴电机 (36)4.5.1电机选型 (36)4.6主轴轴承 (37)4.6.1轴承简介 (37)4.6.2陶瓷球轴承 (38)4.6.3陶瓷球轴承的典型结构 (40)4.7主轴轴承精度对主轴前端精度影响 (40)4.8拉刀机构设计 (41)4.8.1刀具接口 (41)4.8.2拉刀杆尺寸设计 (42)4.8.3夹具体结构尺寸设计 (43)4.8.4 松、拉刀位移的确定 (45)4.8.5碟型弹簧的设计及计算 (46)4.9HSK工具系统结构特点分析 (48)4.10HSK工具系统的静态刚度 (52)4.10.1 HSK工具系统的变形转角及极限弯矩 (52)5.电主轴的润滑及冷却 (55)5.1润滑介绍 (55)5.1.1润滑的作用和目的 (55)5.1.2 电主轴润滑的主要类型 (55)5.1.3 油气润滑的原理和优点 (57)5.2电主轴的冷却 (58)5.2.1电主轴的热源分析 (58)5.2.2电主轴的冷却方法 (59)5.3电主轴的防尘和密封 (60)6.电主轴的驱动和控制 (61)6.1恒转矩变频驱动和参数设置 (61)6.2恒功率变频驱动和参数设置 (62)6.3矢量控制驱动器的驱动和控制 (64)6.4普通变频器原理 (65)6.5本设计采用的变频器原理 (67)6.6主轴准停 (69)6.6.1主轴的准停功能 (69)6.6.2主轴准停的工作原理 (69)6.6.3主轴准停控制方法 (70)7．主轴动平衡 (72)7.1动平衡介绍 (72)7.2动平衡设计 (73)总结 (75)致谢 (76)参考文献 (77)引言高速机床是实现高速切削加工的前提和条件。

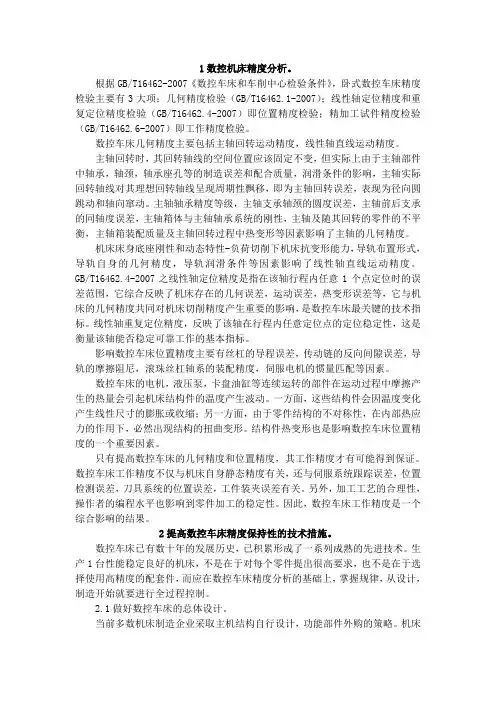

1数控机床精度分析。

根据GB/T16462-2007《数控车床和车削中心检验条件》，卧式数控车床精度检验主要有3大项：几何精度检验（GB/T16462.1-2007）；线性轴定位精度和重复定位精度检验（GB/T16462.4-2007）即位置精度检验；精加工试件精度检验（GB/T16462.6-2007）即工作精度检验。

数控车床几何精度主要包括主轴回转运动精度，线性轴直线运动精度。

主轴回转时，其回转轴线的空间位置应该固定不变，但实际上由于主轴部件中轴承，轴颈，轴承座孔等的制造误差和配合质量，润滑条件的影响，主轴实际回转轴线对其理想回转轴线呈现周期性飘移，即为主轴回转误差，表现为径向圆跳动和轴向窜动。

主轴轴承精度等级，主轴支承轴颈的圆度误差，主轴前后支承的同轴度误差，主轴箱体与主轴轴承系统的刚性，主轴及随其回转的零件的不平衡，主轴箱装配质量及主轴回转过程中热变形等因素影响了主轴的几何精度。

机床床身底座刚性和动态特性-负荷切削下机床抗变形能力，导轨布置形式，导轨自身的几何精度，导轨润滑条件等因素影响了线性轴直线运动精度。

GB/T16462.4-2007之线性轴定位精度是指在该轴行程内任意1个点定位时的误差范围，它综合反映了机床存在的几何误差，运动误差，热变形误差等，它与机床的几何精度共同对机床切削精度产生重要的影响，是数控车床最关键的技术指标。

线性轴重复定位精度，反映了该轴在行程内任意定位点的定位稳定性，这是衡量该轴能否稳定可靠工作的基本指标。

影响数控车床位置精度主要有丝杠的导程误差，传动链的反向间隙误差，导轨的摩擦阻尼，滚珠丝杠轴系的装配精度，伺服电机的惯量匹配等因素。

数控车床的电机，液压泵，卡盘油缸等连续运转的部件在运动过程中摩擦产生的热量会引起机床结构件的温度产生波动。

一方面，这些结构件会因温度变化产生线性尺寸的膨胀或收缩；另一方面，由于零件结构的不对称性，在内部热应力的作用下，必然出现结构的扭曲变形。

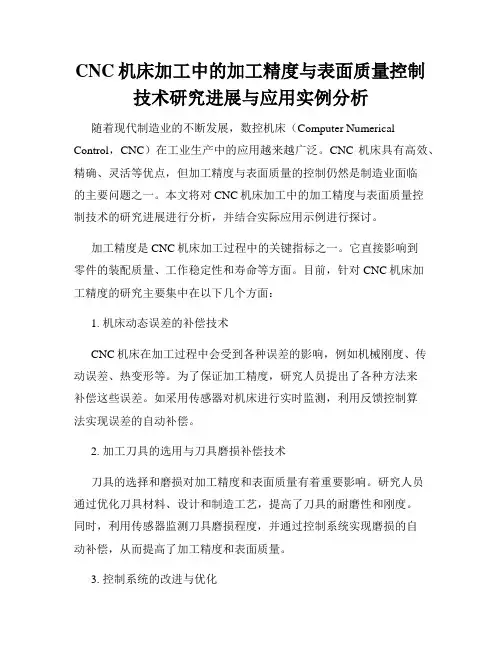

CNC机床加工中的加工精度与表面质量控制技术研究进展与应用实例分析随着现代制造业的不断发展，数控机床（Computer Numerical Control，CNC）在工业生产中的应用越来越广泛。

CNC机床具有高效、精确、灵活等优点，但加工精度与表面质量的控制仍然是制造业面临的主要问题之一。

本文将对CNC机床加工中的加工精度与表面质量控制技术的研究进展进行分析，并结合实际应用示例进行探讨。

加工精度是CNC机床加工过程中的关键指标之一。

它直接影响到零件的装配质量、工作稳定性和寿命等方面。

目前，针对CNC机床加工精度的研究主要集中在以下几个方面：1. 机床动态误差的补偿技术CNC机床在加工过程中会受到各种误差的影响，例如机械刚度、传动误差、热变形等。

为了保证加工精度，研究人员提出了各种方法来补偿这些误差。

如采用传感器对机床进行实时监测，利用反馈控制算法实现误差的自动补偿。

2. 加工刀具的选用与刀具磨损补偿技术刀具的选择和磨损对加工精度和表面质量有着重要影响。

研究人员通过优化刀具材料、设计和制造工艺，提高了刀具的耐磨性和刚度。

同时，利用传感器监测刀具磨损程度，并通过控制系统实现磨损的自动补偿，从而提高了加工精度和表面质量。

3. 控制系统的改进与优化CNC机床的控制系统是实现加工精度和表面质量控制的关键。

研究人员通过改进控制算法、提高控制系统的响应速度等手段，不断优化控制系统的性能。

同时，引入先进的传感器和测量技术，实时监测和调整加工过程中的参数，提高了加工精度和表面质量。

表面质量是衡量零件加工质量的重要指标。

在CNC机床加工中，表面质量的控制主要包括以下方面：1. 加工参数的优化加工参数对于表面质量有着重要影响，例如进给速度、切削速度、进给深度等。

通过优化加工参数，可以降低表面粗糙度和提高加工质量。

2. 先进的切削工具与润滑技术选择合适的切削工具和润滑技术对于提高表面质量非常重要。

现代切削工具采用先进的涂层技术和设计，使得切削过程更加稳定、光滑。

高速立式加工中心床身静动态特性分析及优化设计高速立式加工中心床身静动态特性分析及优化设计引言：高速立式加工中心是一种先进的机床设备，广泛应用于航空航天、汽车零部件、模具制造等领域。

床身作为高速立式加工中心的支撑结构，其静态和动态特性对加工精度和工作稳定性具有重要影响。

因此，在设计和制造过程中对床身的结构优化和动态特性分析是至关重要的。

1. 床身结构设计和分析1.1 结构设计高速立式加工中心床身的设计主要考虑到机床的刚性,稳定性，和振动抑制等特性。

床身通常采用整体铸造或焊接结构，以确保高强度和刚性。

在设计过程中，首先需要通过有限元分析确定合适的床身结构和尺寸。

有限元分析可以模拟床身在载荷作用下的应力分布和位移情况，为床身的优化设计提供依据。

1.2 床身静态特性分析床身的静态特性是指在不考虑外界作用力的情况下，床身的变形和应力分布情况。

通过有限元分析可以得到床身在不同载荷下的应力、变形和位移等参数，进而评估床身的刚性和稳定性。

2. 床身动态特性分析及优化设计2.1 动态特性分析床身的动态特性是指在加工过程中床身的振动和共振情况。

它对加工精度和工作稳定性具有重要影响。

通过模态分析和动力学仿真可以研究床身的共振频率和振动模式，进而优化床身的结构。

2.2 动态特性优化设计床身的动态特性可以通过以下几个方面进行优化设计：2.2.1 结构调整根据动态特性分析的结果，可以对床身的结构进行调整。

例如，通过改变床身的刚度分布或增加支撑梁的数量来改善床身的共振频率和振动模式。

2.2.2 材料选择选择合适的材料可以改变床身的动态特性。

比如采用高强度、低密度的材料可以提高床身的刚度和降低共振频率。

2.2.3 减振措施在床身设计中引入减振措施可以有效地降低振动幅度和共振频率。

例如，通过在床身中添加减振材料或减振结构实现振动的消除或抑制。

结论：通过对高速立式加工中心床身的静动态特性分析与优化设计，可以改善床身的结构刚性和振动特性，提高加工精度和工作稳定性。

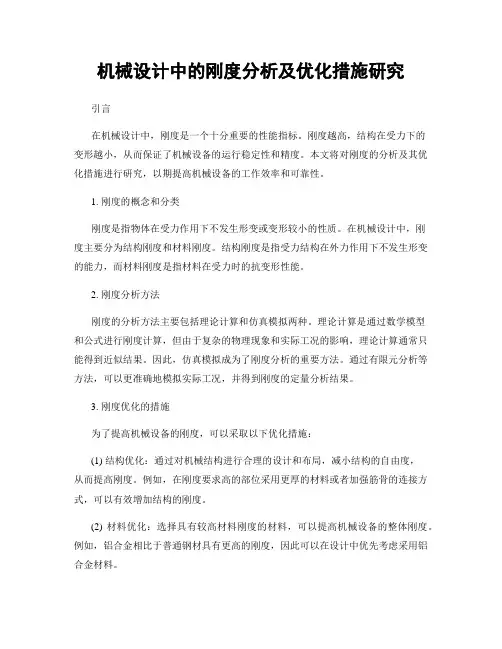

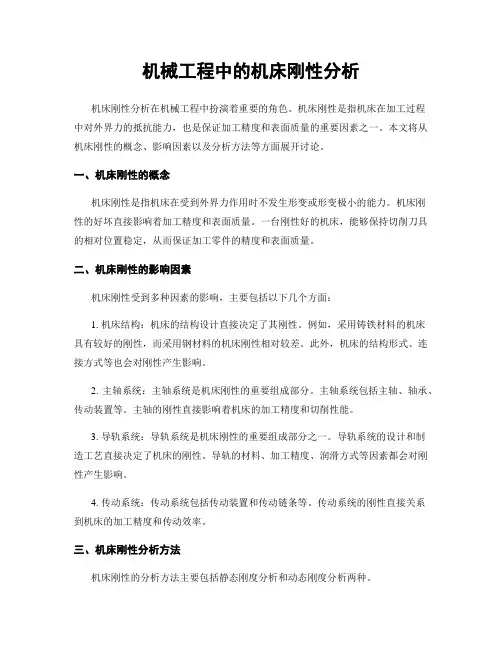

机械设计中的刚度分析及优化措施研究引言在机械设计中，刚度是一个十分重要的性能指标。

刚度越高，结构在受力下的变形越小，从而保证了机械设备的运行稳定性和精度。

本文将对刚度的分析及其优化措施进行研究，以期提高机械设备的工作效率和可靠性。

1. 刚度的概念和分类刚度是指物体在受力作用下不发生形变或变形较小的性质。

在机械设计中，刚度主要分为结构刚度和材料刚度。

结构刚度是指受力结构在外力作用下不发生形变的能力，而材料刚度是指材料在受力时的抗变形性能。

2. 刚度分析方法刚度的分析方法主要包括理论计算和仿真模拟两种。

理论计算是通过数学模型和公式进行刚度计算，但由于复杂的物理现象和实际工况的影响，理论计算通常只能得到近似结果。

因此，仿真模拟成为了刚度分析的重要方法。

通过有限元分析等方法，可以更准确地模拟实际工况，并得到刚度的定量分析结果。

3. 刚度优化的措施为了提高机械设备的刚度，可以采取以下优化措施：(1) 结构优化：通过对机械结构进行合理的设计和布局，减小结构的自由度，从而提高刚度。

例如，在刚度要求高的部位采用更厚的材料或者加强筋骨的连接方式，可以有效增加结构的刚度。

(2) 材料优化：选择具有较高材料刚度的材料，可以提高机械设备的整体刚度。

例如，铝合金相比于普通钢材具有更高的刚度，因此可以在设计中优先考虑采用铝合金材料。

(3) 界面优化：合理设计和选择连接件，可以减小连接面的摩擦和间隙，从而提高机械设备的刚度。

例如，在连接螺栓时，使用更精确的加工工艺和更优质的连接件，可以减小螺栓连接处的间隙，提高刚度。

(4) 预紧优化：适当预紧连接件，可以在一定程度上提高机械设备的刚度。

通过合理选取预紧力和预紧方式，可以减小连接面的间隙并增加接触面的有效面积，从而提高刚度。

4. 刚度优化案例分析以一台工业机床的刚度优化为例，该机床在高速加工过程中存在振动和精度偏差的问题。

通过有限元分析，发现机床主轴箱床身刚度较低，导致振动传递，进而影响整体加工精度。
