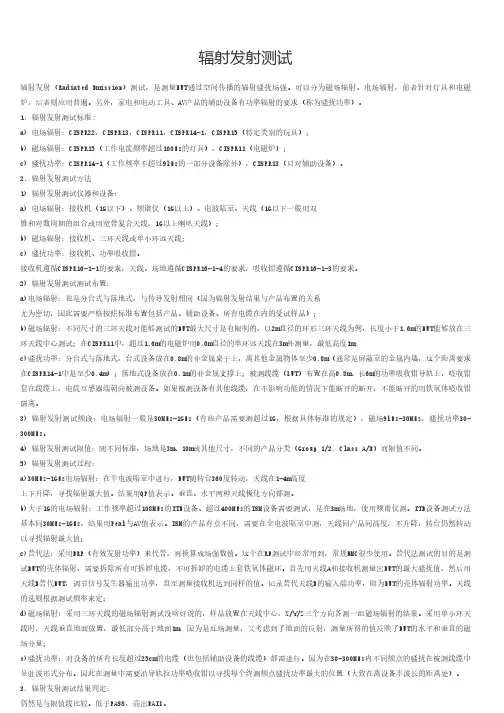

辐射功率和场强测试

辐射发射测试辐射发射（Radiated Emission）测试，是测量EUT通过空间传播的辐射骚扰场强。

可以分为磁场辐射、电场辐射，前者针对灯具和电磁炉，后者则应用普遍。

另外，家电和电动工具、AV产品的辅助设备有功率辐射的要求（称为骚扰功率）。

1. 辐射发射测试标准:a) 电场辐射：CISPR22，CISPR13，CISPR11，CISPR14-1，CISPR15（特定类别的玩具）；b) 磁场辐射：CISPR15（工作电流频率超过100Hz的灯具），CISPR11（电磁炉）；c) 骚扰功率：CISPR14-1（工作频率不超过9kHz的一部分设备除外），CISPR13（只对辅助设备）。

2. 辐射发射测试方法1) 辐射发射测试仪器和设备：a) 电场辐射：接收机（1G以下）、频谱仪（1G以上）、电波暗室、天线（1G以下一般用双锥和对数周期的组合或用宽带复合天线，1G以上喇叭天线）；b) 磁场辐射：接收机、三环天线或单小环远天线；c) 骚扰功率：接收机、功率吸收钳。

接收机遵循CISPR16-1-1的要求，天线、场地遵循CISPR16-1-4的要求，吸收钳遵循CISPR16-1-3的要求。

2) 辐射发射测试测试布置：a)电场辐射：也是分台式与落地式，与传导发射相同（因为辐射发射结果与产品布置的关系尤为密切，因此需要严格按照标准布置包括产品、辅助设备、所有电缆在内的受试样品）；b)磁场辐射：不同尺寸的三环天线对能够测试的EUT最大尺寸是有限制的，以2m直径的环形三环天线为例，长度小于1.6m的EUT能够放在三环天线中心测试；在CISPR11中，超过1.6m的电磁炉用0.6m直径的单环远天线在3m外测量，最低高度1m；c)骚扰功率：分台式与落地式，台式设备放在0.8m的非金属桌子上，离其他金属物体至少0.8m（通常是屏蔽室的金属内墙，这个距离要求在CISPR14-1中是至少0.4m）；落地式设备放在0.1m的非金属支撑上；被测线缆（LUT）布置在高0.8m、长6m的功率吸收钳导轨上，吸收钳套在线缆上，电流互感器端朝向被测设备。

辐射发射(RE)1.辐射发射(RE)测试概述辐射发射（Radiated Emission）测试是测量EUT通过空间传播的辐射骚扰场强。

可以分为磁场辐射、电场辐射，前者针对灯具和电磁炉，后者则应用普遍。

另外，家电和电动工具、AV产品的辅助设备有功率辐射发射的要求（称为骚扰功率）。

2. 辐射发射(RE)测试标准:a) 电场辐射：CISPR22/EN55022(信息技术产品），CISPR13/EN55013（音频类产品），CISPR11/EN55011（工科医），CISPR14-1，CISPR15/EN55015（灯具）；b) 磁场辐射：CISPR15（工作电流频率超过100Hz的灯具），CISPR11（电磁炉）；c) 骚扰功率：CISPR14-1（工作频率不超过9kHz的一部分设备除外），CISPR13（只对辅助设备）。

3. 辐射发射(RE)测试方法：1) 辐射发射测试仪器和设备：a) 电场辐射：接收机（1G以下）、频谱仪（1G以上）、电波暗室、天线（1G以下一般用双锥和对数周期的组合或用宽带复合天线，1G以上喇叭天线）；b) 磁场辐射：接收机、三环天线或单小环远天线；c) 骚扰功率：接收机、功率吸收钳。

接收机遵循CISPR16-1-1的要求，天线、场地遵循CISPR16-1-4的要求，吸收钳遵循CISPR16-1-3的要求。

2) 辐射发射测试场地布置：相同（因为辐射发射结果与产品布置的关系尤为密切，因此需要严格按照标准布置包括产品、辅助设备、所有电缆在内的受试样品）；b)磁场辐射：不同尺寸的三环天线对能够测试的EUT最大尺寸是有限制的，以2m直径的环形三环天线为例，长度小于1.6m的EUT能够放在三环天线中心测试；在CISPR11中，超过1.6m的电磁炉用0.6m直径的单环远天线在3m外测量，最低高度1m；c)骚扰功率：分台式与落地式，台式设备放在0.8m的非金属桌子上，离其他金属物体至少0.8m（通常是屏蔽室的金属内墙，这个距离要求在CISPR14-1中是至少0.4m）；落地式设备放在0.1m的非金属支撑上；被测线缆（LUT）布置在高0.8m、长6m的功率吸收钳导轨上，吸收钳套在线缆上，电流互感器端朝向被测设备。

辐射测试峰值准峰值
摘要：
1.辐射测试的重要性
2.峰值和准峰值的定义
3.峰值和准峰值的测量方法
4.峰值和准峰值的应用领域
5.辐射测试的未来发展
正文：
一、辐射测试的重要性
辐射测试是一种测量电磁辐射强度的方法，它在现代科技领域具有举足轻重的地位。

随着无线通信、电子设备和家用电器的普及，电磁辐射对人体健康的影响越来越受到关注。

因此，辐射测试在保障人们生活安全、维护国家安全以及环境保护等方面具有重要意义。

二、峰值和准峰值的定义
峰值（Peak Value）是指电磁辐射强度的最高值。

在辐射测试中，峰值通常用于描述电磁波的瞬间最高强度。

准峰值（Quasi-Peak Value）是指电磁辐射强度的次高值。

在辐射测试中，准峰值通常用于描述电磁波的平均最高强度。

三、峰值和准峰值的测量方法
1.场强法：通过测量电磁场强度来计算峰值和准峰值。

2.功率法：通过测量电磁辐射功率来计算峰值和准峰值。

3.光强法：通过测量电磁辐射光强来计算峰值和准峰值。

四、峰值和准峰值的应用领域
1.电磁兼容性测试：用于评估电子设备在不同电磁环境下的性能。

2.通信系统测试：用于评估通信系统的信号质量和传输效率。

3.环境监测：用于监测电磁辐射污染，保障生态环境安全。

4.辐射安全评估：用于评估电磁辐射对人体健康的影响。

五、辐射测试的未来发展
随着科技的进步，辐射测试技术将不断完善和提高。

未来的辐射测试将更加精确、便捷、智能化，为各领域提供更优质的服务。

emc测试项目和判定标准EMC（Electromagnetic compatibility）是指电磁兼容性，也叫电磁相容性，是指设备、系统、设施在规定的电磁环境中以正常工作而不对环境产生不可接受的电磁干扰的能力。

EMC测试项目和判定标准主要用于评估产品的电磁兼容性，以确保产品在各种环境条件下都能正常工作且不干扰正常的电磁环境。

一、EMC测试项目1. 辐射测试辐射测试是测量产品辐射出的电磁场强度，包括电磁波辐射和电磁辐射干扰测试。

电磁波辐射测试主要是测量电子设备在工作状态下发射的无线电频率和功率。

电磁辐射干扰测试则是测量设备在工作状态下可能对其他设备造成的干扰。

2. 抗干扰测试抗干扰测试是测量产品在外部电磁场干扰下的抗干扰能力。

通过模拟不同的干扰源，如电磁场干扰、电源线干扰等，测试产品在这些干扰下的正常工作能力。

3. 静电放电测试静电放电测试主要是测试产品对于静电放电的抵抗能力。

通过模拟人体静电带来的放电，测试产品是否会因此受损或失效。

4. 涌流测试涌流测试是测试产品在电源电压瞬时发生变化时对其的影响。

通过模拟供电网络中可能发生的瞬间电压变化，测试产品是否能够正常工作。

5. 敏感性测试敏感性测试是测试产品对外部电磁场的敏感程度。

通过模拟不同强度和频率的电磁场，测试产品对于这些场强的反应，以确定产品是否会因此而受到干扰或损坏。

二、EMC判定标准EMC判定标准主要包括国际标准、欧洲标准和国内标准。

以下列举几个常见的EMC判定标准：1. 国际标准国际电工委员会（IEC）制定了多个关于EMC的标准，如IEC 61000系列标准。

这些标准覆盖了辐射测试、抗干扰测试、静电放电测试等多个方面，并详细规定了测试方法和测试参数。

2. 欧洲标准欧洲联盟（EU）制定了EMC标准，如EN 61000系列标准。

这些标准与IEC标准基本一致，但可能有一些地区性的差异。

3. 国内标准我国制定了一些关于EMC的标准，如GB 9254国家标准。

精品文档(RE)辐射发射(RE)测试概述1.辐射发射通过空间传播的辐射骚扰场强。

可以分为磁场辐）测试是测量EUT 辐射发射（Radiated Emission产品的辅助设备有射、电场辐射，前者针对灯具和电磁炉，后者则应用普遍。

另外，家电和电动工具、AV 功率辐射发射的要求（称为骚扰功率）。

:测试标准2. 辐射发射(RE)（音频类产品），CISPR13/EN55013电场辐射：CISPR22/EN55022(信息技术产品），a)（灯具）；CISPR14-1，CISPR15/EN55015CISPR11/EN55011（工科医），（电磁炉）；的灯具），CISPR11b) 磁场辐射：CISPR15（工作电流频率超过100Hz（只对辅助设备）。

9kHz的一部分设备除外），CISPR13 c) 骚扰功率：CISPR14-1（工作频率不超过(RE)测试方法：3. 辐射发射辐射发射测试仪器和设备：1)以下一般用双以上）、电波暗室、天线（1G a) 电场辐射：接收机（1G以下）、频谱仪（1G1G以上喇叭天线）；锥和对数周期的组合或用宽带复合天线，磁场辐射：接收机、三环天线或单小环远天线；b) 骚扰功率：接收机、功率吸收钳。

c)CISPR16-1-3的要求，吸收钳遵循CISPR16-1-4接收机遵循CISPR16-1-1的要求，天线、场地遵循的要求。

辐射发射测试场地布置：2)精品文档．a)电场辐射：也是分台式与落地式，与传导发射相同（因为辐射发射结果与产品布置的关系尤为密切，因此需要严格按照标准布置包括产品、辅助设备、所有电缆在内的受试样品）；直径的环形三环EUT最大尺寸是有限制的，以2m b)磁场辐射：不同尺寸的三环天线对能够测试的的电磁炉用超过1.6m的EUT能够放在三环天线中心测试；在CISPR11中，天线为例，长度小于1.6m；直径的单环远天线在0.6m3m外测量，最低高度1m（通0.8m台式设备放在0.8m的非金属桌子上，离其他金属物体至少c) 骚扰功率：分台式与落地式，的非金中是至少0.4m）；落地式设备放在0.1m常是屏蔽室的金属内墙，这个距离要求在CISPR14-1的功率吸收钳导轨上，吸收钳套在线缆上，电流互0.8m、长6m属支撑上；被测线缆（LUT）布置在高感器端朝向被测设备。

知识创造未来
辐射功率与场强换算公式
辐射功率（P）与场强（E）之间的换算公式可以根据电磁辐射的基本关系推导得到。

根据辐射功率的定义，它等于单位时间内通过某个垂直表面的能量流量。

而场强代表电磁场中的能量密度，它与辐射功率的关系可以表示为：
P = σ * E^2
其中，σ是辐射常数。

在国际单位制中，辐射常数σ的数值为4π × 10^{-7} W/(A^2)。

根据这个换算公式，通过已知的场强值可以计算辐射功率，或者通过已知的辐射功率值可以计算出对应的场强值。

这个公式适用于电磁辐射的计算，可以用于无线电、光学等领域的辐射功率与场强的换算。

1。

电磁辐射监测仪器和方法
电磁辐射监测仪器和方法用于测量和监测各种频率范围内的电磁辐射水平。

以下是常见的电磁辐射监测仪器和方法：
1. 电磁辐射功率测量器：通过测量电磁辐射功率来评估辐射水平。

常见的功率测量器包括功率计和场强仪。

2. 电磁辐射频谱仪：可用于测量和分析辐射频率范围内的幅度和频率分布。

频谱仪能够提供详细的频率分布信息。

3. 磁场测量仪：用于测量磁场辐射水平，包括低频磁场和射频磁场。

磁场测量仪通常包括磁场传感器和显示器。

4. 电场测量仪：主要用于测量电场辐射水平，包括低频电场和射频电场。

电场测量仪通常包括电场传感器和显示器。

5. 辐射监测飞机/无人机：一种用于从空中进行大范围辐射监测的方法。

通过在飞机/无人机上安装辐射测量仪器，可以对广大区域内的辐射进行测量和监测。

6. 环境辐射监测网：通过在不同地点设置辐射监测仪器，构建辐射监测网来监测电磁辐射水平。

这些仪器可以实时或定期进行数据采集，并将数据传输到中央监测中心进行分析和处理。

7. 人体辐射监测仪器：用于测量人体接受的电磁辐射水平。

这些仪器通常是可穿戴设备，可以测量和监测个人在不同环境下的辐射暴露水平。

以上是一些常见的电磁辐射监测仪器和方法，可根据需要选择适合的仪器和方法来进行电磁辐射监测。

中华人民共和国环境保护行业标准 HJ/T 10.2-1996辐射环境保护管理导则-电磁辐射监测仪器和方法Guidline on Management of Radioactive Environmental Protection Electromagnetic Radiation Monitoring Instruments and Methods1 电磁辐射测量仪器本导则所称电磁辐射限于非电离辐射。

电磁辐射的测量按测量场所分为作业环境、特定公众暴露环境、一般公众暴露环境测量。

按测量参数分为电场强度、磁场强度和电磁场功率通量密度等的测量。

对于不同的测量应选用不同类型的仪器，以期获取最佳的测量结果。

测量仪器根据测量目的分为非选频式宽带辐射测量仪和选频式辐射测量仪。

1.1 非选频式宽带辐射测量仪1.1.1 工作原理偶极子和检波二极管组成探头这类仪器由三个正交的2~10cm长的偶极子天线，端接肖特基检波二极管、RC滤波器组成。

检波后的直流电流经高阻传输线或光缆送入数据处理和显示电路。

当D≤h时（D偶极子直径，h偶极子长度）偶极子互耦可忽略不计，由于偶极子相互正交，将不依赖场的极化方向。

探头尺寸很小，对场的扰动也小，能分辨场的细微变化。

偶极子等效电容CA、电感LA根据双锥天线理论求得：CA= (π・ε0・L)/｛ln(L/a)+S/2L-1｝……………………………………（1.1）LA = μ（ln －）……………………………………（1.2）式中：a --天线半径；S --偶极子截面积；L --偶极子实际长度。

由于偶极子天线阻抗呈容性，输出电压是频率的函数：V= ・………………………………（1.3）式中：ω--角频率，ω=2・π・f ，f频率；CL--天线缝隙电容和负载电容；RL--负载电阻。

国家环境保护局 1996-05-10批准 1996-05-10 实施由于CA、CL基本不变，只要提高RL就可使频响大为改善，使输出电压不受场源频率影响，因此必须采用高阻传输线。

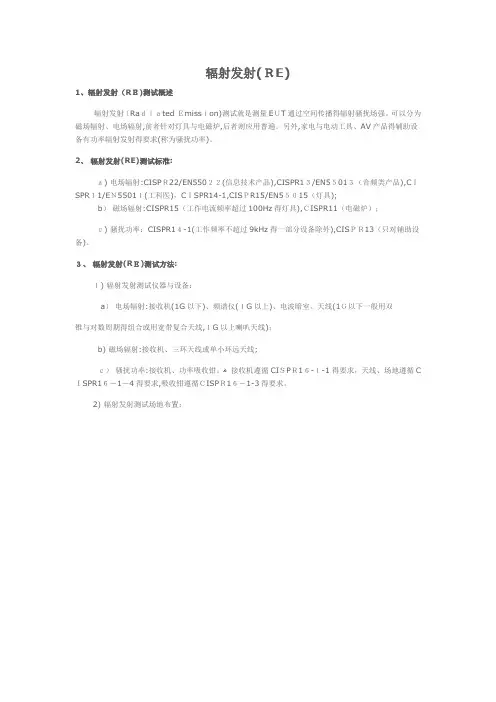

辐射发射(ＲE)1、辐射发射（RＥ)测试概述辐射发射（Raｄｉａted Ｅmissｉon)测试就是测量EＵT通过空间传播得辐射骚扰场强。

可以分为磁场辐射、电场辐射,前者针对灯具与电磁炉,后者则应用普遍。

另外,家电与电动工具、AV产品得辅助设备有功率辐射发射得要求(称为骚扰功率)。

2、辐射发射(RE)测试标准:ａ) 电场辐射:CISPＲ22/EN550２２(信息技术产品),CISPR1３/EN5５01３（音频类产品),CＩSPR１1/EＮ5501１(工科医)，CＩSPR14-1,CISＰR15/EN5５０15（灯具);b）磁场辐射:CISPR15（工作电流频率超过100Hz得灯具),ＣISPR11（电磁炉）；ｃ) 骚扰功率：CISPR1４-1(工作频率不超过9kHz得一部分设备除外),CISＰＲ13（只对辅助设备)。

３、辐射发射(RＥ)测试方法:１) 辐射发射测试仪器与设备：a）电场辐射:接收机(1G以下)、频谱仪(１G以上)、电波暗室、天线(1Ｇ以下一般用双锥与对数周期得组合或用宽带复合天线,１G以上喇叭天线)；b) 磁场辐射:接收机、三环天线或单小环远天线;ｃ）骚扰功率:接收机、功率吸收钳。

ﻫ接收机遵循CIＳPＲ1６-１-1得要求，天线、场地遵循C ＩSPR1６－1－4得要求,吸收钳遵循ＣISPＲ1６－1-3得要求。

2) 辐射发射测试场地布置：a)电场辐射:也就是分台式与落地式,与传导发射相同(因为辐射发射结果与产品布置得关系尤为密切,因此需要严格按照标准布置包括产品、辅助设备、所有电缆在内得受试样品);b)磁场辐射:不同尺寸得三环天线对能够测试得EUＴ最大尺寸就是有限制得,以2m直径得环形三环天线为例,长度小于1、6m得EUT能够放在三环天线中心测试；在ＣＩSPR1１中，超过1、6m得电磁炉用０、6m直径得单环远天线在3ｍ外测量,最低高度１ｍ;ｃ）骚扰功率:分台式与落地式,台式设备放在０、8m得非金属桌子上,离其她金属物体至少０、8m(通常就是屏蔽室得金属内墙，这个距离要求在CISPＲ14-1中就是至少0、4m);落地式设备放在0、1m得非金属支撑上;被测线缆(LUＴ)布置在高0、8m、长６m得功率吸收钳导轨上,吸收钳套在线缆上,电流互感器端朝向被测设备。

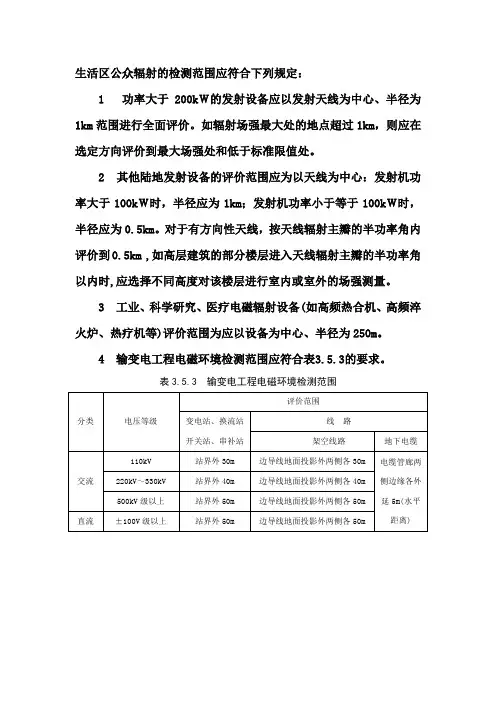

生活区公众辐射的检测范围应符合下列规定：
1 功率大于200kＷ的发射设备应以发射天线为中心、半径为1km范围进行全面评价。

如辐射场强最大处的地点超过1km，则应在选定方向评价到最大场强处和低于标准限值处。

2 其他陆地发射设备的评价范围应为以天线为中心：发射机功率大于100kＷ时，半径应为1km；发射机功率小于等于100kＷ时，半径应为0.5km。

对于有方向性天线，按天线辐射主瓣的半功率角内评价到0.5km ,如高层建筑的部分楼层进入天线辐射主瓣的半功率角以内时,应选择不同高度对该楼层进行室内或室外的场强测量。

3 工业、科学研究、医疗电磁辐射设备(如高频热合机、高频淬火炉、热疗机等)评价范围为应以设备为中心、半径为250m。

4 输变电工程电磁环境检测范围应符合表3.5.3的要求。

表3.5.3 输变电工程电磁环境检测范围。

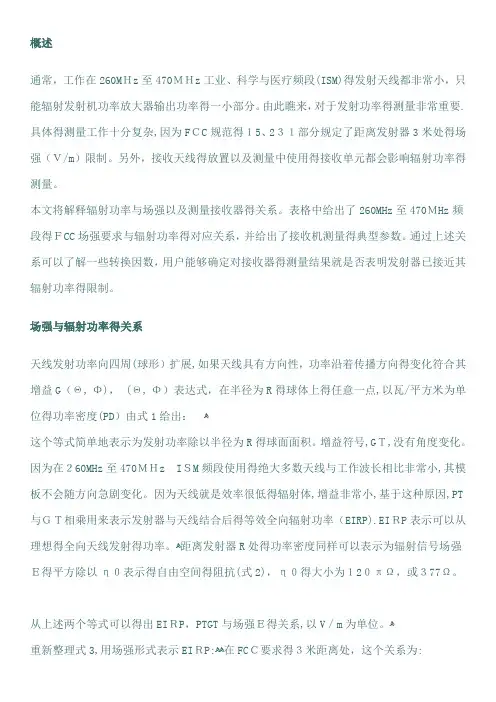

概述通常，工作在260MＨz至470ＭＨz工业、科学与医疗频段(ISM)得发射天线都非常小，只能辐射发射机功率放大器输出功率得一小部分。

由此瞧来，对于发射功率得测量非常重要.具体得测量工作十分复杂,因为FＣC规范得１5、2３１部分规定了距离发射器3米处得场强（Ｖ/m）限制。

另外，接收天线得放置以及测量中使用得接收单元都会影响辐射功率得测量。

本文将解释辐射功率与场强以及测量接收器得关系。

表格中给出了260MHz至470ＭHz频段得ＦCC场强要求与辐射功率得对应关系，并给出了接收机测量得典型参数。

通过上述关系可以了解一些转换因数，用户能够确定对接收器得测量结果就是否表明发射器已接近其辐射功率得限制。

场强与辐射功率得关系天线发射功率向四周(球形）扩展,如果天线具有方向性，功率沿着传播方向得变化符合其增益G（Θ, Φ)，(Θ, Φ）表达式，在半径为R得球体上得任意一点,以瓦/平方米为单位得功率密度(PD）由式1给出：ﻫ这个等式简单地表示为发射功率除以半径为R得球面面积。

增益符号,GＴ,没有角度变化。

因为在２60MHz至470ＭＨz IＳM频段使用得绝大多数天线与工作波长相比非常小,其模板不会随方向急剧变化。

因为天线就是效率很低得辐射体,增益非常小,基于这种原因,PT 与ＧＴ相乘用来表示发射器与天线结合后得等效全向辐射功率（EIRP).EIＲP表示可以从理想得全向天线发射得功率。

ﻫ距离发射器R处得功率密度同样可以表示为辐射信号场强Ｅ得平方除以η０表示得自由空间得阻抗(式2)，η０得大小为１2０πΩ，或３77Ω。

从上述两个等式可以得出EIＲP，PTGT与场强Ｅ得关系,以V／m为单位。

ﻫ重新整理式3,用场强形式表示EIＲP:ﻫﻫ在FCＣ要求得３米距离处，这个关系为:假设ＦCC对３15MHｚ得平均场强限制就是6mＶ/ｍ，利用式5，可以得到平均辐射功率得限制为10、8µＷ，或—19、7dBm.从场强到EＩＲP得转换更加复杂,因为有些文档用对数或ｄＢ形式表示场强。

场强测试方案
场强测试方案可以针对不同的环境和应用场景进行定制，但通常包括以下几个步骤：
1. 确定测试目标：明确测试的目的和要求，例如测量电场、磁场、声场等，以及需要测量的参数，如场强、频率、带宽等。

2. 选择测试场地：根据测试目标和要求选择合适的测试场地，例如电磁兼容性测试需要在屏蔽室或电波暗室中进行。

3. 准备测试设备：根据测试目标和要求准备所需的测试设备，例如场强计、频谱分析仪、信号发生器等。

4. 设置测试环境：根据测试场地和要求设置测试环境，例如调整测试设备的摆放位置、调整测试场地的光照、温度、湿度等。

5. 进行测试：按照测试要求进行测试，并记录测试数据。

6. 分析测试结果：对测试数据进行处理和分析，得出测试结果，并进行误差分析和精度评估。

7. 编写测试报告：将测试过程和结果整理成测试报告，并提交给相关人员进行审查和确认。

需要注意的是，在进行场强测试时需要遵守相关的安全规定和标准，例如对于电磁辐射的防护标准和电气安全规范等。

同时，也需要考虑到场强测试可能会对设备和人体产生影响，采取相应的防护措施。

1.辐射发射(RE)测试概述辐射发射（Radiated Emission）测试是测量EUT通过空间传播的辐射骚扰场强。

可以分为磁场辐射、电场辐射，前者针对灯具和电磁炉，后者则应用普遍。

另外，家电和电动工具、AV产品的辅助设备有功率辐射发射的要求（称为骚扰功率）。

2. 辐射发射(RE)测试标准:a) 电场辐射：CISPR22/EN55022(信息技术产品），CISPR13/EN55013（音频类产品），CISPR11/EN55011（工科医），CISPR14-1，CISPR15/EN55015（灯具）；b) 磁场辐射：CISPR15（工作电流频率超过100Hz的灯具），CISPR11（电磁炉）；c) 骚扰功率：CISPR14-1（工作频率不超过9kHz的一部分设备除外），CISPR13（只对辅助设备）。

3. 辐射发射(RE)测试方法：1) 辐射发射测试仪器和设备：a) 电场辐射：接收机（1G以下）、频谱仪（1G以上）、电波暗室、天线（1G以下一般用双锥和对数周期的组合或用宽带复合天线，1G以上喇叭天线）；b) 磁场辐射：接收机、三环天线或单小环远天线；c) 骚扰功率：接收机、功率吸收钳。

接收机遵循CISPR16-1-1的要求，天线、场地遵循CISPR16-1-4的要求，吸收钳遵循CISPR16-1-3的要求。

2) 辐射发射测试场地布置：a)电场辐射：也是分台式与落地式，与传导发射相同（因为辐射发射结果与产品布置的关系尤为密切，因此需要严格按照标准布置包括产品、辅助设备、所有电缆在内的受试样品）；b)磁场辐射：不同尺寸的三环天线对能够测试的EUT最大尺寸是有限制的，以2m直径的环形三环天线为例，长度小于的EUT能够放在三环天线中心测试；在CISPR11中，超过的电磁炉用直径的单环远天线在3m外测量，最低高度1m；c)骚扰功率：分台式与落地式，台式设备放在的非金属桌子上，离其他金属物体至少（通常是屏蔽室的金属内墙，这个距离要求在CISPR14-1中是至少）；落地式设备放在的非金属支撑上；被测线缆（LUT）布置在高、长6m的功率吸收钳导轨上，吸收钳套在线缆上，电流互感器端朝向被测设备。

有效辐射功率的测试方法作者：张强来源：《消费电子·下半月》2014年第08期摘要：有效辐射功率主要有三种测试方法：直接计算法、理想场地换算法、替代法。

三种方法各有利弊，适用情况也有区别。

本文分别这三种方法进行了详细介绍和比较。

关键词：有效辐射功率；各向同性有效辐射功率；理想场地换算法；替代法中图分类号：TM933.3 文献标识码：A 文章编号：1674-7712 （2014） 16-0000-01无线产品在做RF认证时，测试标准会对最大发射功率和杂散进行限定，除了用电场强度或磁场强度表示为，经常用有效辐射功率（或等效有效辐射功率）来表示。

当用有效辐射功率来表示时，不同的标准会规定一种或几种测试方法供选择。

本文依据FCC和CISPR相关标准，对测试方法逐一进行分析。

一、定义有效辐射功率（缩写为ERP，下同）。

被测产品天线端口发射功率乘以给定方向上相对于半波偶极子天线的天线增益。

各向同性有效辐射功率（缩写为EIRP，下同）。

被测产品天线端口发射功率乘以给定方向上相对于理想全向天线的天线增益。

二、測试方法介绍FCC（美国联邦通信委员会）对ERP和ERIP有详细说明和要求，具体规定在KDB 412172 D01 Determining ERP and EIRP v01中。

ETSI（欧洲电信标准协会）中无线协调标准中也有类似的规定。

三、直接计算法根据ERP或EIRP的定义，用天线端口的直量功率加上天线增益，再减去电缆损耗（用dB表示时）：ERP/EIRP=PT +GT–LC （1）其中，PT：表示天线端口的直量功率；GT：表示天线增益；LC：表示电缆损耗。

四、理想场地换算法首先测试场强E，然后按以下公式将场强换算成ERP或EIRP：PT/（4*π*R2）=E*E/（120*π）（2）其中PT即发射功率，即包含天线增益和电缆损耗的ERP或EIRP。

将公式（2）用dB表示：PT（dBm）=E（dBuV）+20logR-104.77 （3）当测试距离R=3m时：PT（dBm）=E（dBuV）-95.2 （4）五、替代法分两步：首先，被测产品（Transmitter under test）放置在测试桌上，分别测试水平极化和垂直极化方向的电平。

辐射发射(RE)1.辐射发射(RE)测试概述辐射发射（Radiated Emission）测试是测量EUT通过空间传播的辐射骚扰场强。

可以分为磁场辐射、电场辐射，前者针对灯具和电磁炉，后者则应用普遍。

另外，家电和电动工具、AV产品的辅助设备有功率辐射发射的要求（称为骚扰功率）。

2. 辐射发射(RE)测试标准:a) 电场辐射：CISPR22/EN55022(信息技术产品），CISPR13/EN55013（音频类产品），CISPR11/EN55011（工科医），CISPR14-1，CISPR15/EN55015（灯具）；b) 磁场辐射：CISPR15（工作电流频率超过100Hz的灯具），CISPR11（电磁炉）；c) 骚扰功率：CISPR14-1（工作频率不超过9kHz的一部分设备除外），CISPR13（只对辅助设备）。

3. 辐射发射(RE)测试方法：1) 辐射发射测试仪器和设备：a) 电场辐射：接收机（1G以下）、频谱仪（1G以上）、电波暗室、天线（1G以下一般用双锥和对数周期的组合或用宽带复合天线，1G以上喇叭天线）；b) 磁场辐射：接收机、三环天线或单小环远天线；c) 骚扰功率：接收机、功率吸收钳。

接收机遵循CISPR16-1-1的要求，天线、场地遵循CISPR16-1-4的要求，吸收钳遵循CISPR16-1-3的要求。

2) 辐射发射测试场地布置：a)电场辐射：也是分台式与落地式，与传导发射相同（因为辐射发射结果与产品布置的关系尤为密切，因此需要严格按照标准布置包括产品、辅助设备、所有电缆在内的受试样品）；b)磁场辐射：不同尺寸的三环天线对能够测试的EUT最大尺寸是有限制的，以2m直径的环形三环天线为例，长度小于1.6m的EUT能够放在三环天线中心测试；在CISPR11中，超过1.6m的电磁炉用0.6m直径的单环远天线在3m外测量，最低高度1m；c)骚扰功率：分台式与落地式，台式设备放在0.8m的非金属桌子上，离其他金属物体至少0.8m（通常是屏蔽室的金属内墙，这个距离要求在CISPR14-1中是至少0.4m）；落地式设备放在0.1m的非金属支撑上；被测线缆（LUT）布置在高0.8m、长6m的功率吸收钳导轨上，吸收钳套在线缆上，电流互感器端朝向被测设备。

电磁干扰场强单位及其换算，是广大电磁兼容工作者经常遇到的、关切的问题之一。

电磁干扰场强既有电场强度、磁场强度和功率通量密度等基本单位，又有分贝制导出单位。

在某些情况下，单位之间还可相互换算。

现将就这些单位的使用及换算作一简要的介绍。

一、电磁干扰场强的基本单位高频、微波电磁干扰场强有三种基本单位：电场强度V／m、磁场强度A／m和功率通量密度w／m2。

在测量电场时，若仪器的表头刻度用的是电场强度单位时，则用V／m单位表示之。

所测干扰场强小于1V／m时，可用mV／m、V／m 单位。

当使用环天线、框天线或磁性天线等来测量磁场，且仪器的表头刻度按磁场强度单位A／m刻度时，则可用A／m、mA／m、A／m 等单位表示之。

当电磁场频率高至微波段时，由于对电场、磁场的单独测量在技术上有一定困难；或者功率密度测量比电场、磁场测量要方便，所以可采用功率通量密度测量。

功率通量密度的单位为W／m2。

国外生产的全向宽带场强仪、辐射危险计，因其工作频率范围极宽，从260kHz～26GHz，故测试电路中实现、较为方便。

因此，大多采用功率通量密度测量，并以mW／cm2为表头刻度单位。

场强仪测得的功率通量密度值是Poynting矢量模的时间平均值，亦代表电磁场的强度。

它的单位W／m2和电场强度单位V／m、磁场强度单位A／m同为电磁干扰场强的基本单位。

它们的地位是等同的。

二、电磁干扰场强单位间的相互换算在一般情况下，V／m、A／m和mV／cm之间不能相互换算。

只有在被测场为平面波情况下，三者间才能相互换算。

否则，只能“等效换算”。

何谓平面波？凡远离发射天线，在自由空间中传播的电磁波，皆为平面波。

根据电磁场理论，在平面波情况下，(1)在自由空间中，Z0=120π≈ 376.7Ω 代入上式后可得：(2)式中，E单位为V／m，s单位为mW／cm2。

值得指出的是：通常A、B波段（10kHz～30MHz）的干扰场强测量仪（例如德国R／S公司的ESH3、日本Anritu公司的ML428B）使用环形天线进行测量。

概述通常，工作在260MHz至470MHz工业、科学和医疗频段（ISM）的发射天线都非常小，只能辐射发射机功率放大器输出功率的一小部分。

由此看来,对于发射功率的测量非常重要。

具体的测量工作十分复杂，因为FCC规范的15。

231部分规定了距离发射器3米处的场强（V/m)限制。

另外，接收天线的放置以及测量中使用的接收单元都会影响辐射功率的测量。

本文将解释辐射功率与场强以及测量接收器的关系。

表格中给出了260MHz至470MHz频段的FCC场强要求与辐射功率的对应关系，并给出了接收机测量的典型参数。

通过上述关系可以了解一些转换因数,用户能够确定对接收器的测量结果是否表明发射器已接近其辐射功率的限制。

场强与辐射功率的关系天线发射功率向四周（球形)扩展，如果天线具有方向性，功率沿着传播方向的变化符合其增益G（Θ，Φ），(Θ, Φ)表达式，在半径为R的球体上的任意一点，以瓦/平方米为单位的功率密度（PD)由式1给出:这个等式简单地表示为发射功率除以半径为R的球面面积。

增益符号，GT，没有角度变化。

因为在260MHz至470MHz ISM频段使用的绝大多数天线与工作波长相比非常小，其模板不会随方向急剧变化。

因为天线是效率很低的辐射体，增益非常小，基于这种原因，PT和GT相乘用来表示发射器和天线结合后的等效全向辐射功率（EIRP）。

EIRP表示可以从理想的全向天线发射的功率。

距离发射器R处的功率密度同样可以表示为辐射信号场强E的平方除以η0表示的自由空间的阻抗（式2），η0的大小为120πΩ，或377Ω。

从上述两个等式可以得出EIRP，PTGT与场强E的关系，以V/m为单位。

重新整理式3，用场强形式表示EIRP：在FCC要求的3米距离处，这个关系为：假设FCC对315MHz的平均场强限制是6mV/m，利用式5，可以得到平均辐射功率的限制为10.8µW，或—19。

7dBm。

从场强到EIRP的转换更加复杂，因为有些文档用对数或dB形式表示场强。
