重大型钢柱安装施工技术

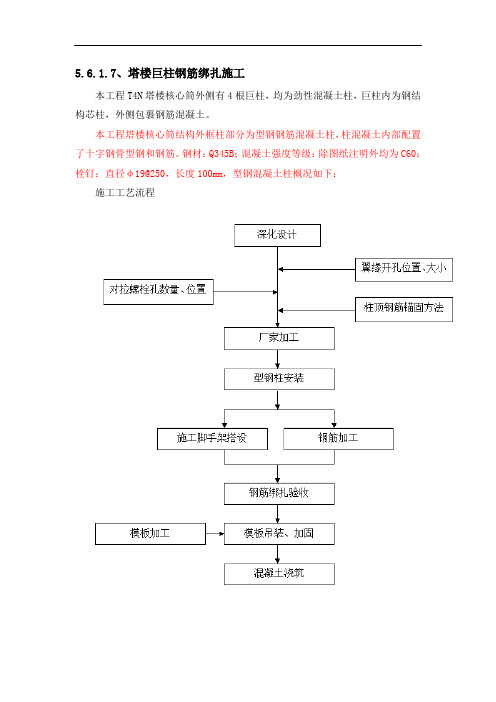

5.6.1.7、塔楼巨柱钢筋绑扎施工本工程T4N塔楼核心筒外侧有4根巨柱，均为劲性混凝土柱，巨柱内为钢结构芯柱，外侧包裹钢筋混凝土。

本工程塔楼核心筒结构外框柱部分为型钢钢筋混凝土柱，柱混凝土内部配置了十字钢骨型钢和钢筋。

钢材：Q345B；混凝土强度等级：除图纸注明外均为C60；栓钉：直径φ19@250，长度100mm，型钢混凝土柱概况如下：施工工艺流程型钢柱施工工艺流程施工方法深化设计对拉螺栓孔深化设计根据模板方案设计，型钢柱螺栓竖向间距为900mm，柱底第一道对拉螺栓距楼面200mm。

深化设计时需确定对拉螺栓孔的位置。

型钢柱在厂家加工时根据深化设计结果，在型钢柱腹板上开直径为30mm的圆孔。

型钢梁翼缘上钢筋孔深化设计型钢梁柱节点由于型钢的存在，其翼缘影响型钢柱主筋在其宽度范围内顺利通过，在型钢梁、柱加工前需进行型钢柱主筋位置的排布方式和主筋穿型钢梁翼缘的方式的深化设计。

型钢混凝土框架典型节点模型图型钢柱主筋排布方式深化设计时需考虑以下项目：主筋间最大间距不得太大，以控制柱侧收缩裂缝。

型钢柱混凝土的保护层厚度。

钢筋和型钢梁的关系（腹板，翼缘板）。

型钢柱主筋穿型钢梁翼缘方式的深化设计时需考虑以下项目：柱主筋直径与孔径的关系。

开孔面积对翼缘的削弱程度。

型钢柱主筋的排布形式。

型钢柱的安装施测方法轴线、中心线测量对已安装完的劲性构件的定位轴线和中心线进行复验检查，监理单位验收合格后方可进行下道工序施工。

标高测量依据建设单位提供的原始水准点，将水准点引测至操作层，对任意一个水准点进行测定。

往、返各测2次，所测得的高程之差不大于3mm为合格，取平均值作为最后观测结果。

利用已测定的水准点桩，使用N3水准仪对其它点桩进行测定，往、返各测一次，2次观测结果不大于±0.5mm为合格。

垂直度的控制使用2台经纬仪，按正交的方法，对劲性柱进行垂直校正。

型钢柱吊装吊点采用工厂制作时设置的专用钢板制吊耳，每根钢柱设置2个吊耳，直接焊在钢柱的顶部两侧，吊耳距顶面10cm，同时柱体翼缘板上焊接四个拴倒链的耳板。

型钢混凝土组合柱专项施工方案一、项目概述二、施工工艺流程1.基础处理：首先对施工区域进行土方开挖，确保地基平整、坚实。

然后根据设计要求进行基础尺寸布设，包括基础的平面尺寸和高程尺寸等。

最后进行基础砼浇筑，注意控制浇筑过程中的振捣和密实度。

2.基础焊接：在基础浇筑后，根据设计要求将型钢柱焊接在地基上。

焊接应确保焊缝牢固、均匀，防止裂缝和渗漏。

3.型钢与混凝土的连接：将型钢与混凝土的连接件安装在型钢柱的顶端，然后进行型钢与连接件的焊接。

连接件的安装应考虑连接的强度和刚度。

4.混凝土浇注：在型钢柱连接件焊接完成后，进行混凝土浇注。

混凝土的配合比应符合设计要求，浇注过程中要注意振捣和密实，保证混凝土质量。

5.型钢表面喷涂防腐处理：混凝土浇筑完成后，对型钢的表面进行喷涂防腐处理，以增强型钢的耐候性和抗腐蚀性能。

6.柱头处理：施工完成后，对型钢组合柱的柱头进行处理，包括修整焊缝、除锈涂漆等工作。

三、施工注意事项1.设计要求：施工前应仔细审查设计图纸和相关技术文件，确保施工过程中符合设计要求。

2.施工质量：施工过程中各个工序要严格按照质量控制要求进行施工，保证施工质量。

3.施工工艺：施工过程中要根据施工工艺规范进行施工操作，确保施工过程安全可靠。

4.施工现场：施工现场要保持整洁有序，材料摆放位置要合理，并保证施工人员的安全。

5.安全措施：施工过程中要加强安全管理，做好相关安全措施，防止施工人员和设备的意外伤害。

6.成本控制：根据项目实际情况，合理控制施工成本，提高施工效益。

四、施工组织与管理1.施工组织：根据施工工艺流程和施工方案的要求，合理组织施工人员、机械设备和材料等资源。

2.施工管理：安排专业技术人员进行现场施工管理，负责施工过程中的质量控制和安全管理等工作。

3.施工周期：根据项目进度计划和施工工艺流程，合理安排施工周期，确保施工进度。

4.施工交底：施工前进行施工交底，告知施工人员施工方案、质量要求和安全注意事项等。

型钢柱施工方案一、引言随着建筑工程的快速发展，型钢柱作为一种重要的承重结构材料逐渐得到广泛应用。

型钢柱以其高强度、轻量化、施工灵活等优势，在工程建设中发挥着重要作用。

本文将详细介绍型钢柱的施工方案，以帮助工程施工人员更好地了解和掌握型钢柱的施工方法。

二、型钢柱施工前的准备工作1. 型钢柱的材料准备在施工前，需要先准备好型钢柱的材料。

根据设计要求，选择适当的型号和规格的型钢柱，并进行必要的验收、检测。

确保型钢柱符合相关的技术标准和要求。

2. 施工场地的准备施工场地应该具备平整、坚实、无障碍的条件。

首先需要进行场地的清理，清除可能影响施工的障碍物。

然后根据设计图纸进行场地的布置和标示，确保施工的顺利进行。

三、型钢柱施工的步骤1. 基础施工首先，在施工场地上按照设计要求进行地基的开挖和处理。

然后根据设计图纸进行基础的浇筑和固定。

基础的质量和稳定性对于型钢柱的安装和使用至关重要，务必严格按照设计和规范要求进行施工。

2. 型钢柱的安装将事先预制好的型钢柱运至施工现场。

在安装过程中，需要使用起重设备将型钢柱按照设计图纸的要求进行定位和固定。

同时，注意型钢柱的水平度和垂直度，以保证其承载力和稳定性。

3. 型钢柱的连接型钢柱的连接是保证结构稳定的关键环节。

根据设计要求，选择适当的型钢连接件，并按照相关标准和规范进行连接。

连接处应该牢固可靠，避免出现松动、断裂等安全隐患。

4. 型钢柱的防腐处理为了延长型钢柱的使用寿命，需要对其进行防腐处理。

常见的防腐方法包括涂刷防锈漆、喷涂防腐剂等。

在选择防腐材料和施工方法时，应该遵循相关技术标准和要求。

四、型钢柱施工中的注意事项1. 安全第一在型钢柱的施工过程中，要始终将安全放在第一位。

施工人员应该严格遵守安全操作规程，佩戴必要的安全防护用品。

避免出现人身伤害和事故事故的发生。

2. 施工质量控制型钢柱的施工质量直接影响整个工程的安全性和可靠性。

在施工过程中，要进行严格的质量控制，监督施工人员按照设计要求和规范进行操作，确保施工质量达到要求。

大型重钢工程施工规范一、施工前准备工作1.施工前需全面审查设计图纸和施工方案，明确工程要求和质量标准。

2.制定施工组织设计、施工方案、质量管理计划等相关文件。

3.开展施工前技术交底，明确责任分工和安全措施。

4.组织施工人员进行安全教育培训，做好施工现场安全管理工作。

二、钢结构材料验收1.钢结构材料应符合国家标准和规定，检测报告齐全。

2.对钢结构材料的出厂合格证进行严格检查。

3.对钢结构材料进行验收，检查材料表面是否有严重损伤，尺寸是否符合要求。

三、钢结构工程施工1.钢结构工程施工前需组织施工人员进行技术交底，明确工作任务和安全要求。

2.按照施工图纸进行构件安装，严格控制施工质量。

3.对焊接工艺和焊接材料进行严格控制，确保焊接质量符合要求。

4.对施工现场进行定期检查和验收，做好安全防护工作。

5.在施工过程中，如遇不可预见的情况需及时通知设计、监理方，并做好记录。

四、验收和验收1.完成施工后，进行钢结构工程验收，检查工程质量是否符合要求。

2.对工程验收进行资料整理和存档，确保施工记录完整。

3.钢结构工程验收合格后，办理竣工和交付手续。

五、施工安全和环保1.钢结构工程施工过程中，要加强现场安全管理，做好消防设施和安全设备的检查和维护。

2.严格控制施工噪音和尘埃污染，确保施工环境清洁，保障周围环境安全。

3.做好施工现场的卫生清理工作，保持施工现场整洁。

总之，大型重钢工程施工规范对工程质量和安全起着至关重要的作用。

施工单位和相关人员要严格遵守规范，确保施工过程安全可控，质量可靠。

只有如此，才能保障工程顺利进行，确保建筑安全稳定，实现预期的使用效果。

型钢柱加固施工方案一、工程概况与目标本工程为一栋高层建筑，其中型钢柱作为建筑结构的主要承重构件，承担着楼层的竖向荷载。

由于使用年限增长及环境因素的影响，部分型钢柱出现锈蚀、截面损伤等问题，需要进行加固处理。

本加固方案旨在通过对型钢柱的有效加固，提高结构的整体承载力和稳定性，确保建筑安全使用。

二、加固原因分析型钢柱加固的主要原因包括：锈蚀：型钢柱表面长期受到腐蚀作用，导致截面减小，承载能力下降。

截面损伤：型钢柱在运输、安装或使用过程中受到撞击、挤压等外力作用，造成截面变形或损伤。

超载：建筑使用过程中超过设计荷载，导致型钢柱承受过大压力。

三、加固材料选择针对型钢柱加固的需求，选用以下加固材料：高强度钢材：选用屈服强度较高的钢材，以增加加固后的承载能力。

粘钢胶：用于将加固钢材与原有型钢柱紧密粘结，提高整体协同工作性能。

焊条、焊丝：用于型钢柱与加固钢材的焊接，确保焊缝质量。

四、加固方案设计本加固方案采用以下几种方法进行型钢柱加固：粘贴钢板法：在型钢柱的受损部位粘贴高强度钢板，利用粘钢胶将钢板与型钢柱紧密粘结。

焊接加固法：在型钢柱的截面损伤部位进行焊接补强，使用焊条或焊丝进行焊接，确保焊缝质量。

增加支撑法：在型钢柱的两侧增加支撑结构，分担部分荷载，提高整体稳定性。

五、施工准备与流程施工前，对施工现场进行安全评估，确保施工环境安全。

对加固材料进行质量检查，确保材料符合设计要求。

制定详细的施工方案，明确施工流程、人员分工及安全措施。

对施工人员进行技术交底和安全培训，确保施工质量和安全。

按照加固方案进行型钢柱加固施工，确保施工质量和进度。

六、安全保障措施施工现场设置警示标识，禁止非施工人员进入。

施工人员必须佩戴安全防护用品，如安全帽、安全带等。

定期对施工现场进行检查，及时消除安全隐患。

严格按照施工方案进行施工，确保施工质量和安全。

七、质量检测与验收在加固施工过程中，对施工质量进行实时检测，确保施工质量符合要求。

楼层中部钢骨混凝土型钢柱施工缝预留施工工法楼层中部钢骨混凝土型钢柱施工缝预留施工工法一、前言随着城市化进程的加快，高层建筑的需求不断增长。

为了确保建筑的安全性和稳定性，楼层中部钢骨混凝土型钢柱的施工变得尤为重要。

钢骨混凝土型钢柱的连接采用缝预留施工工法，可以有效提高建筑的整体稳定性和耐久性。

二、工法特点该工法主要特点包括：1. 采用钢骨混凝土型钢柱结构，结构稳定性高，抗震性能好。

2. 通过施工缝预留技术，可以避免因温度变化而引起的结构变形和龟裂。

3.施工工艺简单，成本低，施工周期短。

4. 可以根据实际需求进行调整和改变，灵活性高。

三、适应范围该工法适用于楼层中部的钢骨混凝土型钢柱施工，特别适合高层建筑和大跨度建筑。

四、工艺原理该工法主要通过施工缝预留技术来增强建筑的稳定性和耐久性。

在施工过程中，采取以下技术措施：1.根据设计要求，在楼层中部的钢骨混凝土型钢柱位置进行缝预留。

2. 通过钢筋连接，将钢骨混凝土型钢柱与楼板连接起来，形成一个整体结构。

3. 在施工过程中，控制施工缝的尺寸和位置，以确保施工缝的质量和效果。

五、施工工艺施工工法包括以下几个施工阶段：1. 准备阶段：检查施工现场和材料，熟悉施工图纸和规范要求。

2.钢筋加工：按照设计要求，加工钢筋，并进行钢筋的预埋。

3. 钢骨混凝土型钢柱安装：将钢骨混凝土型钢柱按照设计要求安装到预留的位置。

4. 楼板安装：将楼板安装到钢骨混凝土型钢柱上，并通过钢筋连接形成一个整体结构。

5. 施工缝处理：在施工缝位置进行处理，包括清理施工缝的杂物和灰尘，并进行预留封堵工作。

六、劳动组织施工过程需要合理组织施工人员和协调各个分工的工种，保证施工工期和质量。

七、机具设备该工法所需的机具设备包括起重机、搅拌机、钢筋加工设备等。

这些设备具有高效、稳定的特点，能够满足施工需求。

八、质量控制为了确保施工过程中的质量达到设计要求，需要进行质量控制。

包括对材料、施工工艺、检验检测等进行严格把控，确保施工质量。

型钢柱吊装方法范文型钢柱是建筑中常见的结构材料，用于承重和支撑建筑物的框架。

在建筑施工过程中，型钢柱的吊装是其中一个重要的环节。

正确的吊装方法可以确保型钢柱的安全安装和减少施工过程中可能出现的问题。

下面将介绍一种常见的型钢柱吊装方法。

首先，施工前需要准备好相关的设备和工具。

这些包括起重机、吊索、吊具、安全带和工人。

其中，起重机是吊装型钢柱的主要设备，吊索和吊具用于连接起重机和型钢柱，安全带用于工人的安全保护。

在吊装前，需要对吊装点进行现场勘测，确定吊装位置和吊装点的强度。

吊装点应该位于型钢柱的结构强度较高的位置，以确保其能够承受重量。

同时，还要检查起重机和相关设备的工作状况，确保其良好运行。

当一切准备就绪后，可以进行型钢柱的吊装。

首先，需要用吊索将起重机的钩子连接到型钢柱的吊装点上。

吊索的选择和使用要符合相关规定，以确保吊装过程中的安全性。

通常情况下，吊索的长度应该根据型钢柱的高度和位置进行调整。

然后，通过起重机的操作，使得型钢柱悬空于地面。

悬挂型钢柱后，需要对其进行调整和修正，以确保其垂直度和水平度。

在此过程中，可以使用调整工具，如螺栓和垫片，根据需要进行调整。

同时，还需要检查吊具和吊索是否稳固，以确保型钢柱的安全吊装。

最后，吊装完成后，需要对型钢柱进行固定。

这通常通过焊接或螺栓连接来实现。

焊接应由经验丰富的焊工进行，并符合相关的焊接标准。

螺栓的选择和使用也应符合相关的规定和要求。

固定型钢柱后，还需要对其进行检查和测量，以确保其满足设计要求。

在进行型钢柱的吊装过程中，需要严格遵守安全规定和操作规程。

工人需戴好安全帽和安全带，并注意周围的安全状况。

起重机操作员应掌握好起重机的操作技巧和规定，并严格按照操作要求进行操作。

总之，型钢柱的吊装方法是建筑施工中必不可少的一环。

正确的吊装方法可以确保型钢柱的安全安装，同时减少施工过程中的问题和事故。

因此，施工人员必须严格遵守相关规定和要求，并保证吊装过程中的安全性和顺利性。

型钢混凝土结构新型埋入式柱脚施工工法一、前言随着建筑科技的不断发展和进步，型钢混凝土结构新型埋入式柱脚施工工法逐渐被广泛采用。

该工法结合了型钢、混凝土等多种材料的优势，同时克服了传统桩基施工中的许多困难，如挖掘深度大、施工周期长、噪音污染等。

本文将对该工法的特点、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面进行详细介绍。

二、工法特点1. 采用钢管嵌入混凝土基础中的埋入式柱脚，提高了基础抗剪强度和刚度，同时也能有效地控制基础沉降和墙体伸缩；2. 采用高强度混凝土浇筑，提高了基础的承载能力和稳定性，满足了建筑物的使用要求；3. 采用的钢管型钢材质具有高的强度和刚度，减小了柱的截面，有利于提高房屋使用空间，降低成本；4. 施工周期短，噪音污染小，不对周围环境造成较大影响。

三、适应范围该工法适用于建筑物基础、地下室、围墙、围栏等建筑物结构的基础施工，特别适用于多层、高层住宅建筑、工业厂房和商业综合楼宇等大型建筑物的基础施工。

四、工艺原理采用该工法有助于提高基础结构的抗剪强度和刚度，并且可以有效地控制基础沉降和墙体伸缩，达到安全稳定的效果。

该工法的实现是建立在科学合理的施工工艺和技术措施的基础上的。

1. 对施工工法与实际工程之间的联系（1）工程建立前计划和设计阶段，根据实际土层情况、建筑物结构和荷载条件等，确定钢管尺寸和埋置深度；（2）建立现场关键控制点和检测系统，记录各个施工工艺节点的数据，以及施工过程中的质量检测数据和安全记录等；（3）采用先进的施工工具和技术措施，包括混凝土浇筑、钢管埋入、焊接封闭、基础修整等。

2. 采取的技术措施（1）确定型钢尺寸和埋置深度，保证基础的稳定性和均匀性；（2）采用压力感应式传感器对基础沉降进行实时监测，以避免沉降过大对建筑物结构的影响；（3）严格按照施工程序和标准进行施工，保证施工质量；（4）对施工过程中的安全要求和安全措施进行充分的考虑和实施。

1.前言劲性柱是型钢外面包混凝土的构件组成的结构，一般广泛应用于大型结构中，力求截面最小化，承载力最大，来节约空间。

常见的一般有H型钢劲性混凝土、十字钢柱混凝土、圆钢柱混凝土等，一般在钢柱上焊上铆钉浇注。

它与传统钢筋混凝土柱相比，具有截面尺寸小、承载力高、整体刚度好、抗震性能显著等优点。

2.工程概况*****五期位于**市高新区**路与**路交叉口西南侧，项目建筑整体由两部分组成，分别为塔楼及裙房，塔楼为46层，裙房为4层，地下室3层，地上建筑总高度212.5m、裙房26.0m、地下三层-12.80m，总建筑面积112508.70m2，是一栋集办公、酒店、商业于一体的智能型、人性化、环保型的大型超高层建筑。

本工程结构形式为核心筒+劲性柱，核心筒内11根H型钢柱，标高-12.8m～26.3m（图1），四周16根十字钢骨柱，标高-12.8m～93.57m，局部114.5m（图2），用钢量达到1731t，所有钢柱焊接栓钉，钢板材质为Q345B。

由于塔吊吊重及钢柱支撑高度限制，钢柱分段制作，现场对接安装，对接采用全熔透等强焊接。

图1 H型钢标高及三维模型示意图图2 十字型钢标高及平面示意图3.施工重点和难点3.1测量工作轴线及标高测放要求高，高空焊接作业量大，施工中确保型钢柱的施工精确度，否则会造成诸如钢柱偏位、梁筋墙筋无法通过等问题，导致返工，严重影响施工质量和进度，此外，施工场地上工种多，交叉作业频繁、受干扰多也是测量工作的难点。

3.2型钢柱制作本工程的劲性柱为十字柱、工字钢柱两种。

其制作工艺复杂，在组装和焊接过程中，如果不注意组装流程和焊接顺序，将很容易产生变形，且变形很难进行矫正。

3.3劲性柱结构施工劲性混凝土柱中，型钢柱与钢筋的相交点多，钢柱与柱周主筋、箍筋的关系，钢柱与通过钢柱的水平梁钢筋、墙体水平筋的关系成为处理的重点。

混凝土框架柱及混凝土剪力墙暗柱中加入型钢柱，比常规钢筋绑扎、模板支设等施工工艺难度大，施工中应重点控制钢筋绑扎质量及模板安装质量和混凝土浇筑质量。
