医学电子学基础
医学电子学基础
1. 电流的形成
2．直流电和交流电的概念。
3．电阻器的符号
4．电容器的符号，电容器的特性。
5．电感器符号，电感器的特性。
6．变压器的符号、用途。
7．欧姆定律
第二章：半导体器件电路基础
1．半导体特性
2. PN结的特性，晶体二极管符号
3．晶体三极管的特性、用途。
4．直流电源的形成。
5．整流电路有哪些？整流电路的工作原理（全波和桥式整流）
6．最基本的滤波电路有哪几种？
7．串联式稳压电路工作原理，电路中元器件作用。
第三章：医用放大器
1．放大器种类、功能、动态、静态。
2．差分放大器的优点：输入阻抗高，能克服零点漂移，抗干扰能力强，共模抑制比高。
3．运算放大器的符号、组成的放大器形式（反相、同
相、差分）
第四章：医用传感器
1．医用传感器的定义、按变换环节分类有几种模式。
2．医用换能器的静态特性指标。
3．半导体的压阻效应。
4．光电效应
第五章：医用电子仪器
1．医用电子仪器三个主要环节
2．中医脉象仪的基本结构框图原理
3．电针麻仪的基本结构图
4．电针麻仪中各种输出波的作用。
5．心电图机的三个特色电路（前置输入电路、级间耦合电路、浮地电路）
6．心电图机的灵敏度、噪声、频响。
医疗仪器设计小知识点大全医疗仪器设计是一门涉及医学、工程学和设计学等多学科知识的综合性学科。
在医疗仪器的设计过程中，需要考虑到医学需求、安全性、人机工程学、材料选择等多个方面。
以下是一些常见的医疗仪器设计的小知识点，旨在帮助读者更好地了解医疗仪器设计的要点和细节。
1. 人机交互设计人机交互设计是医疗仪器设计中的关键环节之一。
在设计医疗仪器时，需要考虑用户的需求和操作习惯，使仪器的界面设计更加友好和易于操作。
例如，在设计手术器械时，应考虑到医生的手部力量和灵活性，并提供符合人体工程学原理的手柄设计，以减轻医生的操作负担。
2. 功能设计医疗仪器的功能设计必须严格符合医学要求。
在设计过程中，需要充分了解仪器的使用环境和使用对象的特点，并将这些因素融入到仪器的功能设计中。
例如，在设计监护仪时，需要确保其能够准确地监测患者的生命体征，并能及时报警。
3. 信号处理技术医疗仪器通常需要对生物信号进行采集和处理。
信号处理技术在医疗仪器设计中起着至关重要的作用。
例如，在心电图仪的设计中，需要采集患者的心电信号，并对其进行放大、滤波和数字化处理，以便医生能够更清晰地观察到心电图波形。
4. 材料选择医疗仪器的材料选择对于产品的安全性和可靠性至关重要。
在设计医疗仪器时，应选择符合医学要求的材料，并确保其具有良好的耐腐蚀性、耐磨损性和抗菌性。
例如，在设计人工关节时，需要选用具有良好生物相容性的材料，以减少患者的排斥反应。
5. 可靠性设计医疗仪器通常应具备高可靠性，以确保其在使用过程中不会发生故障或事故。
在设计医疗仪器时，应考虑到产品的可靠性要求，并采取相应的措施来预防和控制故障的发生。
例如，可以采用冗余设计、故障检测和自动报警等手段来提高仪器的可靠性。
6. 安全性设计医疗仪器的安全性设计是保障患者和医护人员安全的重要环节。
在设计医疗仪器时，应考虑到使用过程中可能出现的安全风险，并采取相应的措施来降低这些风险。
例如，在设计手术器械时，可以设计安全锁机构，以防止意外触发手术器械。

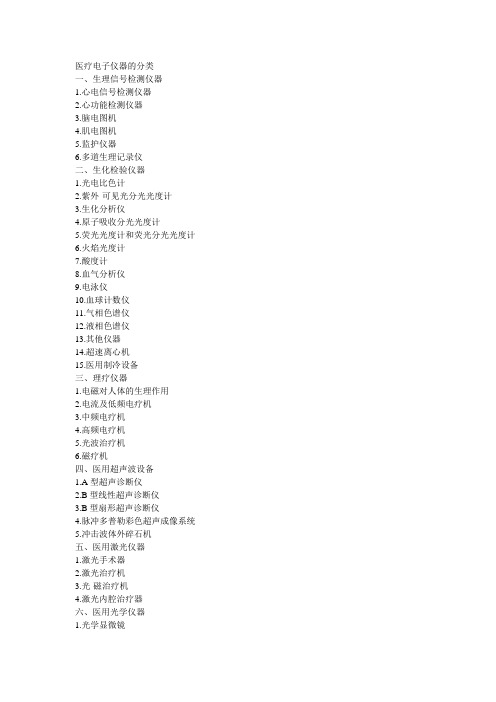

医疗电子仪器的分类一、生理信号检测仪器1.心电信号检测仪器2.心功能检测仪器3.脑电图机4.肌电图机5.监护仪器6.多道生理记录仪二、生化检验仪器1.光电比色计2.紫外-可见光分光光度计3.生化分析仪4.原子吸收分光光度计5.荧光光度计和荧光分光光度计6.火焰光度计7.酸度计8.血气分析仪9.电泳仪10.血球计数仪11.气相色谱仪12.液相色谱仪13.其他仪器14.超速离心机15.医用制冷设备三、理疗仪器1.电磁对人体的生理作用2.电流及低频电疗机3.中频电疗机4.高频电疗机5.光波治疗机6.磁疗机四、医用超声波设备1.A型超声诊断仪2.B型线性超声诊断仪3.B型扇形超声诊断仪4.脉冲多普勒彩色超声成像系统5.冲击波体外碎石机五、医用激光仪器1.激光手术器2.激光治疗机3.光-磁治疗机4.激光内腔治疗器六、医用光学仪器1.光学显微镜2.光学纤维内窥镜3.电子显微镜七、x机线八、核医学仪器九、CT装置十、手术室设备1.人工心肺机2.高频电刀3.双极电凝器、电热烧灼器4.呼吸机5.高喷喷射呼吸机6.电动吸引器、自控胃肠减压器7.无影灯彩色电视8.心脏起搏器十一、中医电子仪器1.针灸仪器2.信息探测治疗仪器3.脉象检测仪器一、〔一〕产品名称的要求心电图机的产品的命名应采用《医疗器械分类目录》或国家标准、行业标准上的通用名称，或以产品结构和应用范围为依据命名，例如：单道心电图机，单道自动心电图机，三道心电图机；三道自动心电图机；多道心电图机；多道自动心电图机等。
〔二〕产品的结构和组成产品一般为台式或手提式，由主机、患者电缆和电极组成，电极也可分为可重复使用和一次性使用两种形式。
记录方式可采用热笔式或热线阵记录方式等。
有些产品具有信号输入或信号输出端口。
有些产品还带有特殊的专用软件可用于对心电图进行辅助分析。
心电图机类产品按产品应用部分可划分为：B型、BF型、CF型；按功能可划分为：具有分析功能或具有不同的分析功能、不具有分析功能；按记录形式可划分为：单道、多道；按产品电源部分可划分为：交流、交直流两用；按记录方式可划分为：热笔式打印、热阵式打印。
医用电子仪器的管理要点及维护摘要：众所周知，二十一世纪是信息化时代，信息技术、信息化设备都在快速发展，目前来看，各种电子仪器已经深入融合到医疗领域，并且在各种医用电子仪器的帮助之下，使得相关的临床观测、判断等等都变得更加准确和有效，这也是现代医疗机构重视各种电子仪器应用的主要原因之一。
然而，医用电子仪器归根结底来说属于“消耗品”，在日常使用过程中，就会损耗仪器的寿命，在不合理使用的情况下，这种损耗情况会变得更加严重，甚至影响到临床医疗工作的开展，而这是医疗领域所不想看到的一种情况，并且对于患者的生命财产安全也会形成不良影响。
因此，在现代医疗事业发展过程中，需要重视医用电子仪器的管理和维护，这一点对于医院中的临床医疗工作开展也是十分重要的。
关键词：医用仪器；电子仪器；管理要点；维护策略前言：目前来看，医疗机构中的电子仪器种类不断增加，在传统的电子血压计、血糖计的基础之上新生了很多的医用电子仪器，并且这些设备的精细化程度具有比较大的提升，其价格高昂的同时，使用要求也比较高，在使用不当情况下，会影响到医用电子仪器的准确性和有效性。
所以，在接下来的文章中首先分析医用电子仪器的管理要点及维护现状，后续提出具有针对性的意见和策略，希望对医疗机构中的电子仪器管理、维护工作起到一定的借鉴和引导作用，从宏观角度上来说，这对于国内医疗事业的发展也具有十分重要的意义和作用。
一、当前国内医用电子仪器管理和维护现状（一）缺乏技术人员培养意识伴随着时间的推移和医用电子仪器领域的发展，新生了众多的精细化程度比较高的医用电子仪器，这些仪器对于操作人员的专业要求比较高。
然而目前来看，医疗机构缺乏对于相关技术人员的培养意识，由此，即便医疗机构在实际的发展过程中购入了高新的电子仪器设备，但是相关的工作人员并没有掌握相关的技术操作标准，这直接影响医用电子仪器效果的发挥，同时对于实际的临床医疗工作的开展也是极为不利的[1]。
除此之外，不同医院内部机构对于医用电子仪器管理工作的重视程度不足，缺乏切实可行的管理制度，也无法对不同医用电子仪器的使用、管理等等方面进行对应的指导。
数字图像：用一个数字阵列表示的图像，阵列中每一个数字表示数字图像的最小单位，称为像素，每个像素包含两个属性：位置和亮度
二值图像：图像中每个像素只能是黑(0)或白(1),其灰度值没有中间过渡，
灰度图像：每个像素的信息由量化后的灰度级来描述的数字图像，不包含彩色信息。
纯黑-0，纯灰128，纯白255
彩色图像：根据三原色成像原理用红绿蓝三元组实现对自然界景物的描述。
（RGB）3个矩阵R.G.B，每个像素用（R,G,B）表示像素值.
RGB HSI彩色空间定义：计算机显示器用红黄蓝光不同比例的组合产生颜色，由（R,G,B）值唯一确定所显示的颜色，这三种颜色构成了RGB三维彩色空间。
HSI彩色空间，（孟塞尔彩色模型）H代表色调，s代表饱和度，i代表灰度。
数字图像处理：将衣服图像转换为另一幅图像，将视觉效果不佳的图像处理得到视觉效果较好的图像。
数字图像分析：对一幅图像中若干个目标进行识别分类后给出其特性测度
计算机视觉：为一个设备或机器人提供眼睛的功能，是能够理解自然景物的系统。
计算机图形学：用计算机将由概念或数学描述表示的虚构物体或图像进行处理和显示的过程
差异：计算机图形学是用来产生实体图像，数字图像处理是对已有图像进行处理和分析。
而计算机视觉是将图像分析出的内容应用到实际中。
图像增强的目的和分类：目的：获得清晰的图像显示效果，提高图像的显示价值。
分类：空间域增强，频率域增强。
图像分割定义及集合语言描述：定义，把图像分成各具特性的区域，并提取出感兴趣区域目标的技术和过程。
P类算法：对固定区域下的目标物，根据目标物，根据目标物在画面的比例选择阈值Th，使前景目标物所占的比例为P，背景所占比例为1-P。
聚类分割法：采用模式识别中的聚类思想，以类内保持最大，相似性及类间保持最大目标距离，通过迭代优化获得最佳阈值并求取目标。
区域生长法：将具有相似性的像素集合起来构成区域
同态滤波的作用和适用范围：作用：能够同时压缩图像亮度范围和增强图像对比度。
还能消除不均匀亮度的影响而又不损失图像的细节。
适用范围：细胞显微图像的处理
噪声的含义和种类：妨碍人的视觉感知或妨碍系统传感器对所接受图像原信息进行理解或分析的各种因素，也可以理解为真实信号与理想信号之间存在的偏差。
按统计特性是否随时间变化分为：平稳噪声和非平稳噪声
图像细节：指画面中灰度变化情况，反映数据变化的数学手段。
图像冗余的概念和分类:图像中存在的多余部分。
包括1,编码冗余2,像素冗余3视觉心理冗余
腐蚀：一种消除边界点，使边界向内部收缩的过程，可以用于小而无意义的目标物。
作用：通常用于去除小颗粒噪声和消除目标物之间的黏连。
膨胀：将目标区域接触的背景点合并到该目标物中，使目标边界向外部扩张
作用：可以用来填补目标区域存在的某些空洞，以消除包含在目标区域中的小颗粒噪声。
开运算：使用同一个结构元素，先对原图进行腐蚀处理，后进行膨胀处理。
作用：用来消除小对象物，在纤细点处分离物体，平滑较大物体的边界同时基本保持原目标物的大小
闭运算：使用同一个结构元素先对原图进行膨胀处理，再进行腐蚀处理。
作用：通常用来填补目标的细小空洞，连接断开的临近目标，平滑其边界的同时基本保持原目标物的大小。
分水岭算法基本思想：把灰度图像看做一种地理表面，灰度值对应表面的高低，表现出存在许多峰、谷、盆地
高地等地形特征，因此图像分割可模拟为水逐渐淹没表面时的过程，根据水先后淹没的顺序，可以得到图像分割的结果优点：算法计算速度较快，得到物体轮廓线封闭且定位比较精确。
缺点：极易造成过度分割。
图像变换：通过一种数学映射，将图像信号从空间域变换到另外的域上进行分析的手段
傅里叶变换的定义和性质
小波：在有限时间内变化且平均值为零的数学函数。
优点1）具备在时间域和频率域表征信号局部特征的能力，既具有频率分析的性质，又能表示发生的时间，有利于分析确定时间发生的现象2）有利于各分辨率不同特征的提取，应用于图像压缩，增强，消噪，水印等领域3)比傅里叶变换还要快一个数量级
false R R P TURE
R P R R R
Ri j i i j i n
i U ==⊗
===)()(1
灰度直方图：histogram I = imread('pout.tif');
Imhist
直方图均衡化：histeg I =imread ('tire.tif');
J= histeg(I)
Imshow (I)
Figure,imshow(J)
加噪：imnoise
I = imread('eight.tif')
J = imnoise (I,'salt&papper',0.02) Imshow (I)
Figure,imshow(J)
图像旋转：imrotate
I = fitsread ('sdarspectra.fts'); I = mat2gary(I);
J=imroate(I,-1,bilinear','crop'); Imshow(I)
Figure,imshow(J)
图像叠加
I =imread('rice.pny');
J =imread('cameraman.tif'); K = imread(I.J.'unit16'); Imshow(k,[J )。
