专利名称：一种具有防爆功能的配电柜专利类型：实用新型专利
发明人：苏冬
申请号：CN202121982810.3
申请日：20210823
公开号：CN216055932U
公开日：
20220315
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种具有防爆功能的配电柜，涉及配电柜技术领域。
本实用新型包括配电柜本体、移动架和减震箱，移动架内壁的两侧面均安装有轴套，两个轴套之间安装有螺纹杆，螺纹杆周侧面安装有活动螺套，活动螺套连接有伺服电机，伺服电机连接有散热扇，配电柜本体的一侧面固定安装有往复电机，配电柜本体内侧面安装有安装槽，安装槽内安装有放置板，配电柜本体的前表面铰接有柜门，活动螺套与螺纹杆螺纹配合。
本实用新型通过设置活动螺套与螺纹杆螺纹配合，螺纹杆转动时，活动螺套能够进行左右移动，进而带动散热扇进行左右移动，使得散热扇能够对配电柜本体的内部进行多处散热，提高了配电柜本体内部的散热性能，提高了其防爆性能。
申请人：江苏中实电气科技有限公司
地址：221000 江苏省徐州市铜山区茅村镇大山村
国籍：CN
代理机构：北京棘龙知识产权代理有限公司
代理人：李改平
更多信息请下载全文后查看。
![一种防爆配电柜[发明专利]](https://img.taocdn.com/s1/m/fda9cbea0740be1e640e9a94.png)

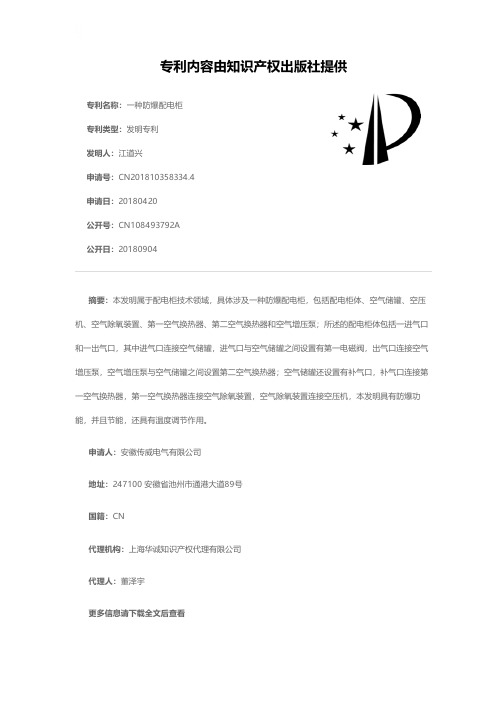

专利名称：一种防爆配电柜专利类型：发明专利
发明人：江道兴
申请号：CN201810358334.4申请日：20180420
公开号：CN108493792A
公开日：
20180904
专利内容由知识产权出版社提供
摘要：本发明属于配电柜技术领域，具体涉及一种防爆配电柜，包括配电柜体、空气储罐、空压机、空气除氧装置、第一空气换热器、第二空气换热器和空气增压泵；所述的配电柜体包括一进气口和一出气口，其中进气口连接空气储罐，进气口与空气储罐之间设置有第一电磁阀，出气口连接空气增压泵，空气增压泵与空气储罐之间设置第二空气换热器；空气储罐还设置有补气口，补气口连接第一空气换热器，第一空气换热器连接空气除氧装置，空气除氧装置连接空压机，本发明具有防爆功能，并且节能，还具有温度调节作用。
申请人：安徽传威电气有限公司
地址：247100 安徽省池州市通港大道89号
国籍：CN
代理机构：上海华诚知识产权代理有限公司
代理人：董泽宇
更多信息请下载全文后查看。
![一种防爆型电力柜[实用新型专利]](https://img.taocdn.com/s1/m/1f3b4e396ad97f192279168884868762caaebb04.png)
专利名称：一种防爆型电力柜专利类型：实用新型专利
发明人：李雨
申请号：CN202122591047.8申请日：20211027
公开号：CN216390123U
公开日：
20220426
专利内容由知识产权出版社提供
摘要：本实用新型公开一种防爆型电力柜。
采用的技术方案包括：柜体、铰接在所述柜体上的柜门，所述柜体侧壁的开口处边缘通过三次折弯形成有截面呈“C”形的加强框，所述加强框内设有与其形状相适应的密封条，所述柜门两端通过一次折弯形成有伸入所述加强框内并与所述密封条密封配合的第一加强边。
优点：通过柜门与柜体的密封结构设计，在起到防水防尘作用的同时，也能满足最低等级（Ⅰ类）的防爆要求。
申请人：浙江大商电气有限公司
地址：325600 浙江省温州市乐清市乐清经济开发区纬十二路161号
国籍：CN
代理机构：杭州浙科专利事务所(普通合伙)
代理人：陈包杰
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910220201.5
(22)申请日 2019.03.22
(71)申请人 仪明洁
地址 271000 山东省泰安市岱岳区万官路
恒大城12号楼
(72)发明人 仪明洁
(74)专利代理机构 北京华仲龙腾专利代理事务
所(普通合伙) 11548
代理人 李静
(51)Int.Cl.
H02B 1/30(2006.01)
H02B 1/56(2006.01)
(54)发明名称
一种电气自动化的防爆电力柜
(57)摘要
本发明公开了一种电气自动化的防爆电力
柜，包括壳体、泄气机构和检测机构，所述泄气机
构包括贯穿设置在壳体上端的通风口以及通过
熔断连接组件连接在壳体上端的防爆上盖，
所述检测机构和所述熔断连接组件电性连接。
本发明
开启方式相对于现有技术中普通铰链连接转动
的门，开启方式更加稳定，转动角度易固定，不易
发生误敞开的问题，能够更好的保护壳体内设
备；当内部发生短路等问题时，检测机构控制熔
断连接组件熔断，形成上盖的分段的上升，从而
保证通风口的通风透气，
避免发生爆炸。
权利要求书1页 说明书5页 附图3页CN 109787115 A 2019.05.21
C N 109787115
A
权 利 要 求 书1/1页CN 109787115 A
1.一种电气自动化的防爆电力柜，包括壳体（1）、泄气机构和检测机构，其特征在于，所述泄气机构包括贯穿设置在壳体（1）上端的通风口（3）以及通过熔断连接组件（5）连接在壳体（1）上端的防爆上盖（6），所述检测机构和所述熔断连接组件（5）电性连接，所述熔断连接组件（5）根据气流冲击形成分段式上升。
2.根据权利要求1所述的一种电气自动化的防爆电力柜，其特征在于，所述壳体（1）正面通过铰接方式转动连接设置有对开的盖门（10），所述盖门（10）侧边下部还固定连接设置有半齿轮（11）。
3.根据权利要求2所述的一种电气自动化的防爆电力柜，其特征在于，所述壳体（1）前部两侧还对称嵌入设置有空腔（12），所述空腔（12）中设有调节机构，所述调节机构和所述半齿轮（11）装配连接；所述调节机构包括水平转动设置在空腔（12）内的蜗杆（13）、通过转动杆（15）转动连接在所述空腔（12）内的蜗轮（16）和传动齿轮（17）。
4.根据权利要求4所述的一种电气自动化的防爆电力柜，其特征在于，所述转动杆（15）垂直转动设置在所述空腔（12）中，所述转动杆（15）外围固定连接设置有蜗轮（16）和传动齿轮（17）；所述蜗轮（16）和所述蜗杆（13）连接传动，所述传动齿轮（17）活动穿过所述壳体（1）侧壁且和所述半齿轮（11）啮合传动。
5.根据权利要求1所述的一种电气自动化的防爆电力柜，其特征在于，所述检测机构包括嵌入设置在所述壳体（1）侧壁的PLC控制器（8）以及和所述PLC控制器（8）电性连接的烟雾感应器（9）。
6.根据权利要求1所述的一种电气自动化的防爆电力柜，其特征在于，所述壳体（1）上端两侧对称嵌入设置有用于活动安置熔断连接组件（5）的滑槽孔（4），所述滑槽孔（4）为内两侧对称嵌入设有和所述熔断连接组件（5）滑动装配连接的条形凹槽。
7.根据权利要求6所述的一种电气自动化的防爆电力柜，其特征在于，所述熔断连接组件（5）两侧下部对称设置有滑动块（54），所述滑动块（54）下端侧边通过连接薄片（55）连接在所述熔断连接组件（5）下端，所述滑动块（54）和所述滑槽孔（4）侧边的条形凹槽滑动配合。
8.根据权利要求6所述的一种电气自动化的防爆电力柜，其特征在于，所述熔断连接组件（5）为空腔结构，所述熔断连接组件（5）中滑动设置有滑动杆（51），所述滑动杆（51）底部为滑动配合在所述熔断连接组件（5）内的圆盘形凸起，所述滑动杆（51）上端滑动贯穿所述熔断连接组件（5）且末端与所述密封圈（7）固定相连。
9.根据权利要求8所述的一种电气自动化的防爆电力柜，其特征在于，所述滑动杆（51）下端和所述熔断连接组件（5）内底部之间通过压缩弹簧（52）弹性连接，所述压缩弹簧（52）呈压缩状态。
10.根据权利要求8所述的一种电气自动化的防爆电力柜，其特征在于，所述熔断连接组件（5）下端中部还装配连接设置有和PLC控制器（8）电性连接的熔断螺栓（53），所述熔断螺栓（53）下端滑动贯穿所述熔断连接组件（5）下端且嵌入固定在所述滑槽孔（4）底部。
2。
