【物理】物理初三年级下册第一次模拟考试精选试卷专题练习(解析版)

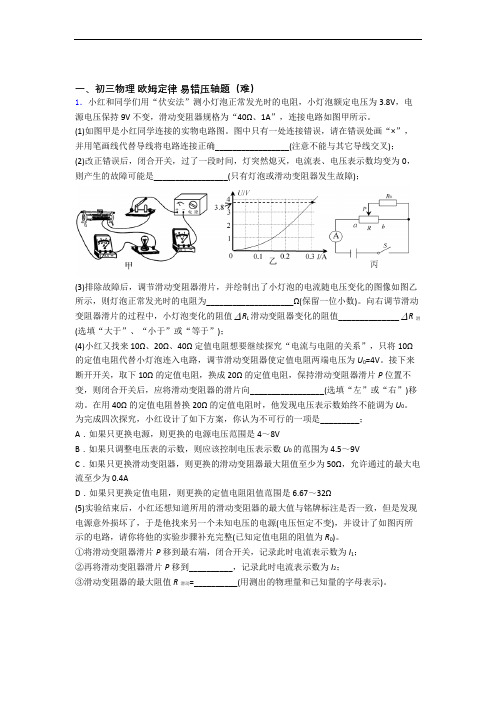

一、初三物理欧姆定律易错压轴题（难）1．小红和同学们用“伏安法”测小灯泡正常发光时的电阻，小灯泡额定电压为3.8V，电源电压保持9V不变，滑动变阻器规格为“40Ω、1A”，连接电路如图甲所示。

(1)如图甲是小红同学连接的实物电路图。

图中只有一处连接错误，请在错误处画“×”，并用笔画线代替导线将电路连接正确_________________(注意不能与其它导线交叉)；(2)改正错误后，闭合开关，过了一段时间，灯突然熄灭，电流表、电压表示数均变为0，则产生的故障可能是_________________(只有灯泡或滑动变阻器发生故障)；(3)排除故障后，调节滑动变阻器滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则灯泡正常发光时的电阻为____________________Ω(保留一位小数)。

向右调节滑动变阻器滑片的过程中，小灯泡变化的阻值∆R L滑动变阻器变化的阻值______________∆R滑(选填“大于”、“小于”或“等于”)；(4)小红又找来10Ω、20Ω、40Ω定值电阻想要继续探究“电流与电阻的关系”，只将10Ω的定值电阻代替小灯泡连入电路，调节滑动变阻器使定值电阻两端电压为U0=4V。

接下来断开开关，取下10Ω的定值电阻，换成20Ω的定值电阻，保持滑动变阻器滑片P位置不变，则闭合开关后，应将滑动变阻器的滑片向_________________(选填“左”或“右”)移动。

在用40Ω的定值电阻替换20Ω的定值电阻时，他发现电压表示数始终不能调为U0。

为完成四次探究，小红设计了如下方案，你认为不可行的一项是_________；A．如果只更换电源，则更换的电源电压范围是4～8VB．如果只调整电压表的示数，则应该控制电压表示数U0的范围为4.5～9VC．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值至少为50Ω，允许通过的最大电流至少为0.4AD．如果只更换定值电阻，则更换的定值电阻阻值范围是6.67～32Ω(5)实验结束后，小红还想知道所用的滑动变阻器的最大值与铭牌标注是否一致，但是发现电源意外损坏了，于是他找来另一个未知电压的电源(电压恒定不变)，并设计了如图丙所示的电路，请你将他的实验步骤补充完整(已知定值电阻的阻值为R0)。

一、初三物理欧姆定律易错压轴题（难）1．小明同学用如图甲所示的电路，探究“电流与电压和电阻的关系”，电源电压15V保持不变，滑动变阻器的规格是“50Ω1A”，满足测量需求的电流表、电压表各一个，阻值为10Ω、20Ω、30Ω、40Ω的定值电阻各1个。

(1)连接电路时开关应处于_____（填“断开”或“闭合”）状态。

(2)根据图甲所示的电路图，将图乙所示的实物图连接完整，要求闭合S后，滑片P向左移动时电流表示数变大。

（________）(3)小明先探究“电阻R一定时，电流与电压的关系”，他将阻值为10Ω的定值电阻作为R接入电路，闭合开关S，调节滑动变阻器滑片P，测出电阻两端电压及对应电流，记录0在下表中。

实验次序1234VU 3.0 4.0 5.0 6.0I0.300.410.59A①第3次实验时，电流表的读数如图丙所示，则此时流经电阻的电流为_____A。

②分析数据，可以得出结论：在电阻一定的情况下，通过导体的电流和导体两端的电压成_____。

(4)小明再探究“电压U0一定，电流与电阻的关系”。

①他将10Ω的电阻接入电路，闭合开关S，调节滑片P到适当位置，读出电流表示数记入下表中。

②断开开关S，小明用20Ω的电阻代替10Ω的电阻，闭合开关S，移动滑片P使滑动变阻器接人电路的阻值_____（填“增大”或“减小”），他这样做的目的是：_____。

实验次序1234R/Ω10203040I/A0.600.300.200.15③老师指出上表的数据中有一组数据不符合实际，你认为这是实验次序_____的数据。

④若不更换实验器材和电路，在实验过程中小明为了能够利用上述4个定值电阻，顺利得到4组I、R数据、完成实验，所保持不变的电压U0的取值范围应满足_____。

【答案】断开；； 0.5；正比；增大；控制定值电阻两端的电压一定； 4； 6.67V~10V；【解析】【详解】(1)[1]连接电路时开关应处于断开状态；(2)[2]滑片P向左移动时电流表示数变大，即电阻变小，故变阻器左下接线柱连入电路中，由表中数据，电压表示数为：U IR=⨯，=0.60A10Ω=6V故电压表选用大量程与电阻并联，连接如图所示：(3)[3]第3次实验时电流表的读数如图丙所示，电流表选用大量程，分度值为0.1A，则此时流经电阻的电流为0.5A；[4]分析数据，考虑到误差因素，电压与电流之比：3.0V ==10Ω0.30AU R I =， 故可以得出结论：在电阻一定的情况下，通过导体的电流和导体两端的电压成正比； (4)[5][6]根据串联分压原理可知，将定值电阻由10Ω改接成20Ω的电阻，电阻变大，其分得的电压增大；探究电流与电阻的实验中应控制电阻两端的电压不变，根据串联电路电压的规律，移动滑片使滑动变阻器接入电路阻值变大，所以他这样操作的目的是控制定值电阻两端的电压一定；[7]因电源电压15V 保持不变，滑动变阻器的规格是“50Ω 1A ”，即变阻器的最大电阻为50Ω，在第4次实验中，根据电阻的串联和欧姆定律，电路的最小电流为：15V=0.167A 40Ω+50ΩU I R R =≈+最小滑定大，大于0.15A 故实验次序4的数据不符合实际；[8]滑动变阻器的规格是“50Ω 1A ”，表示变阻器允许的最大电流为1A ，因电流表选用大量程0−3A ，根据串联电路电流的规律，电路中允许通过的最大电流为1A ，由欧姆定律的变形公式UR I=，此时电路中的总电阻最小，所对应的定值电阻为最小电阻：1=10ΩR ，此时变阻器连入电路中电阻最小，分得的电压最小，故电压表的最大示数为：max max 1I =1A 10Ω=10V U R =⨯；当变阻器的最大电阻连入电路中时,变阻器分得的电压最大,根据串联电路电压的规律,电压表示数最小为min U ，根据串联电路电压的规律和分压原理：min min R U U U R -=滑定当变阻器的最大电阻为50Ω接入电路中时，对应的定值电阻最大为40Ω 即min min 15V 50Ω=40ΩU U -解得控制的最小电压min =6.67V U ； 所以U 0的取值范围应满足6.67V ~10V 。

一、初三物理欧姆定律易错压轴题（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。

(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。

分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。

①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。

②改变滑片P的位置，获得多组对应的电压、电流值。

根据记录的数据，绘制得如图丙所示的I﹣U图像。

由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。

【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。

一、初三物理欧姆定律易错压轴题（难）1．现有如下器材:学生电源（6V）,电流表（0~0.6A,0~3A）、电压表（0~3V,0~15V）、定值电阻5Ω、10Ω、15Ω、20Ω、25Ω各一个、开关、滑动变阻器'R（200Ω 1A）和导线若干,进行实验:（1）按图甲连接好电路,闭合开关之前,滑动变阻器滑片P应移到____________ （选填“A”或“B”）端．（2）闭合开关后,移动滑动变阻器滑片P,发现电流表示数不变且读数较大,造成这种现象的原因可能是____________________________________（写一条即可）．（3）小颖同学利用提供的实验器材探究“电流与电压的关系”:闭合开关,调节滑动变阻器,读出电流表和电压表示数,并记录在表中．分析表中数据发现,电流与电压不成正比,你认为造成这种现象的原因可能是：________________________．通过表中数据,可计算出她选用的定值电阻R的阻值是____________Ω．U/V 5.55 4.54I/A0.100.200.300.40（4）正确连接好电路后,同组的超超同学继续探究“电流和电阻的关系”:每次接入定值电阻后,通过调节滑动变阻器滑片,保持电压表示数不变,记下电流表的示数．①实验中,当他用10Ω替代5Ω定值电阻时,如图甲滑动变阻器滑片应该向____________（选填“A”或“B”）端移动;②实验中,当他接入5Ω和15Ω定值电阻时,两次滑动变阻器的电功率之比为_______③完成五次实验后,记录所得电流和电阻的关系图像如图乙,超超同学检查数据时发现有一组数据是未移动滑片控制定值电阻两端电压测出的数据,根据乙图中的数据,阻值为______Ω的定值电阻连入电路时未移动滑片:这次实验前的那次实验,超超同学选择的是______Ω的定值电阻．【答案】B滑动变阻器短路电流表正负接线柱接反了，并且在使用前没有调零 5 A 2:1 25 15【解析】【详解】(1)[1]按图甲连接好电路，闭合开关之前，滑动变阻器接入电路的电阻应该最大，所以滑片P 应该移到B 端；(2)[2]造成这种现象的原因可能是滑动变阻器短路，那么无论滑动变阻器如何调节，电流大小都不变，只有电阻R 接入电路，电流较大；(3)[3]分析表中数据发现，电压数值在减小，电流数值在增大，这情况有可能是电流表正负接线柱接反了，并且在使用前没有调零；[4]设这个电流表在使用前，指针的示数为I ，由题意可知5.5V 5V 4.5V 4V-0.1A -0.2A -0.3A -0.4AR I I I I ====求得 1.2A I =，定值电阻5ΩR =(4)[5]当他用10Ω替代5Ω定值电阻时，定值电阻R 阻值在减小，为了保持电压表示数不变，那么滑动变阻器的阻值大小应变小，滑片应该向A 端移动；[6]实验中，当他接入5Ω和15Ω定值电阻时，两端的电压都是R U ，那么滑动变阻器两端的电压是'R R 6V U U =-设当他接入5Ω的定值电阻时，流过它的电流为1I ，滑动变阻器的电功率为()1R 16V P U I =-⋅当他接入15Ω定值电阻时，流过它的电流为2I ，滑动变阻器的电功率为()2R 26V P U I =-⋅那么可知R 125Ω10ΩU I I =⋅=⋅ 12:10:52:1I I == 1212::2:1P P I I ==[7]从图乙可知，左边四个点对应的电压大小都是3V ，而第五个点对应的电压为3.75V ，这组数据是未移动滑片控制定值电阻两端电压测出的数据，所以阻值为25Ω的定值电阻连入电路时未移动滑片；[8]阻值为25Ω的定值电阻连入电路时未移动滑片，那么此时电路中的电流大小为0.15A ，那么电路中的总电阻大小为6V40Ω0.15AU R I ===总 对应的滑动变阻器阻值大小为'-40Ω-25Ω15ΩR R R ===总这次实验前的那次实验滑动变阻器阻值大小也为'15ΩR =，由题意可知，此时定值电阻两端的电压是3V ，滑动变阻器两端的电压是6V 3V 3V -=电路中的电流大小为''R15ΩR此时定值电阻大小为RR3V15Ω0.2AURI===所以这次实验前的那次实验，超超同学选择的是15Ω的定值电阻。

一、初三物理欧姆定律易错压轴题（难）1．小明同学在探究电流与电阻的关系实验时，选择的实验器材有：电源（电压恒为6V），电流表（0~0.6A）､电压表各一个，开关一个，四个定值电阻（5Ω､10Ω､15Ω､20Ω），滑动变阻器“30Ω 1A”，导线若干。

(1)请根据图甲所示的电路图，用笔画出导线完成图乙的电路连接；（__________）(2)同学们先将5Ω的电阻接入电路R所在位置，闭合开关移动滑片，使电压表的示数为2.5V，记录此时电压表､电流表的示数；接下来断开开关，用10Ω的电阻替换5Ω电阻，_____，将对应的电压表、电流表的示数记入表格。

实验中，定值电阻两端的控制电压值的合理范围是______；(3)小聪同学认为小明的实验操作太麻烦，决定将滑动变阻器和电压表去掉，用两节新的干电池做电源。

电路简化为如图丙所示，进行实验，实验中在A､B之间接入阻值不同的定值电阻，在实验器材完好，操作过程无误的情況下，获得的实验数据如表格所示。

小聪分析数据发现无法得出相应的实验结论。

请你通过分析数据及实验器材，说明小聪无法得出实验结论的原因_____。

实验次数1 2 3电阻R/Ω 5 10 20电流I/A 0.5 0.260.14【答案】 调节滑动变阻器的滑片P 使其处于最大阻值处，再闭合开关，移动滑片P 使其电压表的示数还是2.5VR 2.4V 3V U ≤≤ 见解析【解析】 【分析】 【详解】(1)[1]从图甲可以看到，变阻器与电阻R 串联接在电路中，电压表测的是电阻R 两端的电压，在图乙中，电源的正极与滑动变阻器的左下端相连，滑动变阻器的电阻最大是30Ω，而四个定值电阻中最大的电阻是20Ω，所以定值电阻中的电压不会超过3V ，电压表的量程选择0~3V 即可，电压表的3V 接线柱与定值电阻的右端相连；根据上述连接实物图，如下图所示。

(2)[2]探究电流与电阻的关系，就要保持电阻两端的电压不变，所以接下来断开开关，用10Ω的电阻替换5Ω电阻，调节滑动变阻器的滑片P 使其处于最大阻值处，再闭合开关，移动滑片P 使其电压表的示数还是2.5V ，再将对应的电压表、电流表的示数记入表格。

一、初三物理欧姆定律易错压轴题（难）1．现有下列器材：学生电源（6V）、电流表（0~0.6A，0~3A）、电压表（0~3V，0~15V）、定值电阻（5Ω、10Ω、20Ω 各一个）、滑动变阻器（100Ω 0.5A），开关和导线若干，利用这些器材探究“电流与电压、电阻的关系”，如图所示：(1)请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路（要求滑片向右滑时，电流表示数变大）；（______）(2)小敏同学探究电流跟电压的关系，他连好电路后闭合开关，移动滑动变阻器滑片 P，电流表有示数，电压表无示数，则故障可能是__；(3)小敏同学排除故障后闭合开关，他调节滑动变阻器，测出通过电阻R的电流和对应的电压值，如下表所示，分析数据后发现表格中电流与电压不成正比，检查两电表均无故障，你认为可能的原因是___。

通过数据可知电阻R的阻值是___Ω；U/V0.5 1.0 1.5 2.0 2.5I/A0.140.240.340.440.54(4)小敏同学接着探究电流跟电阻的关系，他依次接入5Ω、10Ω、20Ω 三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数。

实验中他接入5Ω、10Ω 定值电阻时，两次电路的电流之比为___。

在不改变电路连接的情况下，为完成整个实验，电压表示数设置的范围为___V 至___V；(5)某小组同学用图乙电路图探究欧姆定律，研究电流与电阻的关系。

现有器材如下：四个定值电阻R1（5Ω）、R2（10Ω）、R3（15Ω）、R4（20Ω），标有“60Ω 1A”的滑动变阻器，电压表（可用量程 0~3V、0~15V），电流表（可用量程 0~0.6A），导线，开关，电源电压未知。

把20Ω的电阻接入电路中，刚闭合开关时，电流为 0.05A。

为了用以上四个定值电阻完成实验且确保电路安全，如果控制电压表两端的电压在 1V~ 2V范围内，滑动变阻器的取值范围为___。

一、初三物理欧姆定律易错压轴题（难）1．小红和同学们用“伏安法”测小灯泡正常发光时的电阻，小灯泡额定电压为3.8V，电源电压保持9V不变，滑动变阻器规格为“40Ω、1A”，连接电路如图甲所示。

(1)如图甲是小红同学连接的实物电路图。

图中只有一处连接错误，请在错误处画“×”，并用笔画线代替导线将电路连接正确_________________(注意不能与其它导线交叉)；(2)改正错误后，闭合开关，过了一段时间，灯突然熄灭，电流表、电压表示数均变为0，则产生的故障可能是_________________(只有灯泡或滑动变阻器发生故障)；(3)排除故障后，调节滑动变阻器滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则灯泡正常发光时的电阻为____________________Ω(保留一位小数)。

向右调节滑动变阻器滑片的过程中，小灯泡变化的阻值∆R L滑动变阻器变化的阻值______________∆R滑(选填“大于”、“小于”或“等于”)；(4)小红又找来10Ω、20Ω、40Ω定值电阻想要继续探究“电流与电阻的关系”，只将10Ω的定值电阻代替小灯泡连入电路，调节滑动变阻器使定值电阻两端电压为U0=4V。

接下来断开开关，取下10Ω的定值电阻，换成20Ω的定值电阻，保持滑动变阻器滑片P位置不变，则闭合开关后，应将滑动变阻器的滑片向_________________(选填“左”或“右”)移动。

在用40Ω的定值电阻替换20Ω的定值电阻时，他发现电压表示数始终不能调为U0。

为完成四次探究，小红设计了如下方案，你认为不可行的一项是_________；A．如果只更换电源，则更换的电源电压范围是4～8VB．如果只调整电压表的示数，则应该控制电压表示数U0的范围为4.5～9VC．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值至少为50Ω，允许通过的最大电流至少为0.4AD．如果只更换定值电阻，则更换的定值电阻阻值范围是6.67～32Ω(5)实验结束后，小红还想知道所用的滑动变阻器的最大值与铭牌标注是否一致，但是发现电源意外损坏了，于是他找来另一个未知电压的电源(电压恒定不变)，并设计了如图丙所示的电路，请你将他的实验步骤补充完整(已知定值电阻的阻值为R0)。

一、初三物理欧姆定律易错压轴题（难）1．小明同学在探究电流与电阻的关系实验时，选择的实验器材有：电源（电压恒为6V），电流表（0~0.6A）､电压表各一个，开关一个，四个定值电阻（5Ω､10Ω､15Ω､20Ω），滑动变阻器“30Ω 1A”，导线若干。

(1)请根据图甲所示的电路图，用笔画出导线完成图乙的电路连接；（__________）(2)同学们先将5Ω的电阻接入电路R所在位置，闭合开关移动滑片，使电压表的示数为2.5V，记录此时电压表､电流表的示数；接下来断开开关，用10Ω的电阻替换5Ω电阻，_____，将对应的电压表、电流表的示数记入表格。

实验中，定值电阻两端的控制电压值的合理范围是______；(3)小聪同学认为小明的实验操作太麻烦，决定将滑动变阻器和电压表去掉，用两节新的干电池做电源。

电路简化为如图丙所示，进行实验，实验中在A､B之间接入阻值不同的定值电阻，在实验器材完好，操作过程无误的情況下，获得的实验数据如表格所示。

小聪分析数据发现无法得出相应的实验结论。

请你通过分析数据及实验器材，说明小聪无法得出实验结论的原因_____。

实验次数1 2 3电阻R/Ω 5 10 20电流I/A 0.5 0.260.14【答案】 调节滑动变阻器的滑片P 使其处于最大阻值处，再闭合开关，移动滑片P 使其电压表的示数还是2.5VR 2.4V 3V U ≤≤ 见解析【解析】 【分析】 【详解】(1)[1]从图甲可以看到，变阻器与电阻R 串联接在电路中，电压表测的是电阻R 两端的电压，在图乙中，电源的正极与滑动变阻器的左下端相连，滑动变阻器的电阻最大是30Ω，而四个定值电阻中最大的电阻是20Ω，所以定值电阻中的电压不会超过3V ，电压表的量程选择0~3V 即可，电压表的3V 接线柱与定值电阻的右端相连；根据上述连接实物图，如下图所示。

(2)[2]探究电流与电阻的关系，就要保持电阻两端的电压不变，所以接下来断开开关，用10Ω的电阻替换5Ω电阻，调节滑动变阻器的滑片P 使其处于最大阻值处，再闭合开关，移动滑片P 使其电压表的示数还是2.5V ，再将对应的电压表、电流表的示数记入表格。

一、初三物理欧姆定律易错压轴题（难）1．要测量一个阻值约为几百欧的电阻R x。

实验室提供的器材有：电源（电压为3V）、学生用电流表（量程为0~0.6A、0~3A）、学生用电压表（量程为0~3V、0~15V）、滑动变阻器R1和电阻箱R2（0~9999Ω5A）各一个，开关、导线若干。

(1)小明用伏安法测量该电阻，如图是小明连接的电路。

接通电路后，观察到电流表指针不偏转，示数为零，电压表示数为2V。

请你判断：电路中哪一个元件发生了什么故障？答：______；(2)在排除故障换用新元件后，经检查电路完好。

闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，电流太小的原因是______。

所以按小明所选的器材不能用伏安法测出该电阻的值；(3)请你帮助小明在实验室所提供的器材中选择合适的器材，设计实验方案测出该电阻的值；(a)画出实验电路图______；(b)实验步骤：按图连接好电路；闭合S1调节滑动变阻器，使电压表显示合适的值；断开S1闭合S2，______；读出电阻箱的阻值R；(c)写出待测电阻R x的表达式：______。

【答案】电流表短路待测电阻阻值太大保持滑片位置不变，调节电阻箱阻值，使电压表示数与闭合S1时相同R x=R【解析】【分析】(1)常见电路故障有断路与短路，根据电路故障现象分析电路故障原因。

(2)根据欧姆定律，在电压不变的情况下，若电路的电阻增大，则电路中的电流减小，若电阻值很大，则电路中的电流会很小。

若电流值小于电流表的分度值时，将无法准确地测出电流值。

(3)根据实验电路图可知，实验时有电压表，没有电流表，可根据并联电路各支路两端的电压特点进行实验，即：连接好电路图后，用电压表测出待测电阻两端电压，再将开关与电阻箱连接并调节电阻箱的阻值使电压表的示数不变，根据并联电路的电压相等和欧姆定律可知待测电阻的阻值与电阻箱的阻值相等；据此设计实验步骤。

【详解】(1)[1]接通电路，电流表指针不偏转，示数为零，而电压表示数为2V，说明电流表被短路。
