【2020】高考物理专题复习：《恒定电流》附答案-Word

高考物理专题训练：恒定电流（基础卷）一、 (本题共10小题，每小题4分，共40分。

在每小题给出的四个选项中，第1～6题只有一项符合题目要求，第7～10题有多项符合题目要求。

全部选对的得4分，选对但不全的得2分，有选错的得0分)1．关于电流，下列说法中正确的是( )A．电路中的电流越大，表示通过导体横截面的电荷量越多B．在相同时间内，通过导体横截面的电荷量越多，导体中的电流就越大C．导体的通电时间越长，导体中的电流越大D．导体中通过一定的电荷量所用的时间越短，电子速度越大，电流就越大【答案】B【解析】由电流的定义式I＝可知，单位时间内通过导体横截面的电荷量越多，电流越大，B正确。

2．粗细均匀的金属环上的A、B、C、D四点把其周长分成四等份，如图所示，当A、B点接入电路中时，圆环消耗的电功率为P。

则当A、D点接入电路中时，圆环消耗的电功率为(电源内阻不计) ( )A．34PB．43PC．3P D．4P【答案】B【解析】设圆环每段电阻为r，电源电动势为E，则接AB时，P＝，当接AD时，R总＝r，P'＝P，选项B正确。

3．如图所示为某收音机内一部分电路元件的电路图，各个电阻的阻值都是2 Ω，A、C间接一只内阻忽略不计的电流表，若将该部分与收音机的其他电路剥离出来，并在B、C两点间加6 V的恒定电压，则电流表的示数是( ) A．3 A B．2 A C．1 A D．0【答案】C【解析】等效电路如图所示，由串、并联电路的特点可知I ＝＝2 A ，所以I A ＝1 A ，选项C 正确。

4．某个由导电介质制成的电阻截面如图所示。

导电介质的电阻率为ρ、半球壳层形状 (图中阴影部分)内、外半径分别为a 和b 。

半径为a 、电阻不计的球形电极被嵌入导电介质的球心作为一个引出电极，在导电介质的外层球壳上镀上一层电阻不计的金属膜成为另外一个电极。

设该电阻的阻值为R 。

下面给出R 的四个表达式中只有一个是合理的，你可能不会求解R ，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断。

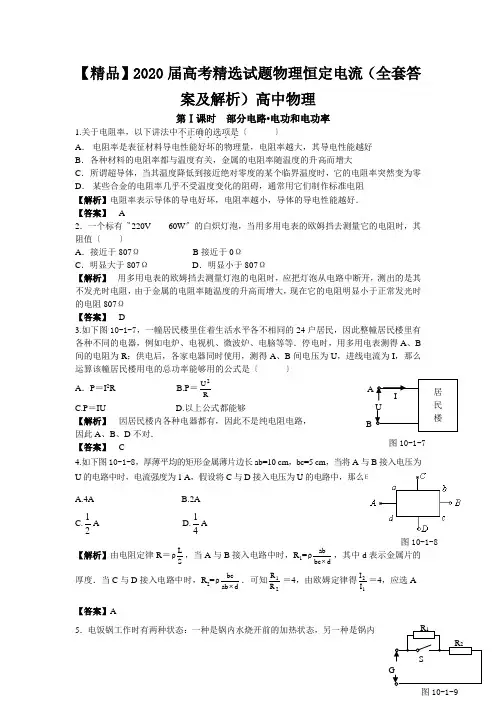

【精品】2020届高考精选试题物理恒定电流（全套答案及解析）高中物理第Ⅰ课时 部分电路•电功和电功率1.关于电阻率，以下讲法中不正确的选项是．．．．．．．〔 〕 A ． 电阻率是表征材料导电性能好坏的物理量，电阻率越大，其导电性能越好B ． 各种材料的电阻率都与温度有关，金属的电阻率随温度的升高而增大C ． 所谓超导体，当其温度降低到接近绝对零度的某个临界温度时，它的电阻率突然变为零D ． 某些合金的电阻率几乎不受温度变化的阻碍，通常用它们制作标准电阻【解析】电阻率表示导体的导电好坏，电阻率越小，导体的导电性能越好．【答案】 A2．一个标有〝220V 60W 〞的白炽灯泡，当用多用电表的欧姆挡去测量它的电阻时，其阻值〔 〕A ．接近于807ΩB 接近于0ΩC ．明显大于807ΩD ．明显小于807Ω【解析】 用多用电表的欧姆挡去测量灯泡的电阻时，应把灯泡从电路中断开，测出的是其不发光时电阻，由于金属的电阻率随温度的升高而增大，现在它的电阻明显小于正常发光时的电阻807Ω【答案】 D3.如下图10-1-7，一幢居民楼里住着生活水平各不相同的24户居民，因此整幢居民楼里有各种不同的电器，例如电炉、电视机、微波炉、电脑等等．停电时，用多用电表测得A 、B 间的电阻为R ；供电后，各家电器同时使用，测得A 、B 间电压为U ，进线电流为I ，那么运算该幢居民楼用电的总功率能够用的公式是〔 〕A ．P ＝I 2R B.P ＝R U 2 C.P ＝IU D.以上公式都能够 【解析】 因居民楼内各种电器都有，因此不是纯电阻电路， 因此A 、B 、D 不对．【答案】 C 4.如下图10-1-8，厚薄平均的矩形金属薄片边长ab=10 cm ，bc=5 cm ，当将A 与B 接入电压为U 的电路中时，电流强度为1 A ，假设将C 与D 接入电压为U 的电路中，那么电流为A.4AB.2AC.21AD.41A 【解析】由电阻定律R ＝S L ρ，当A 与B 接入电路中时，R 1=d bc ab ⨯ρ，其中d 表示金属片的厚度．当C 与D 接入电路中时，R 2=dab bc ⨯ρ．可知21R R ＝4，由欧姆定律得12I I ＝4，应选A 【答案】A5．电饭锅工作时有两种状态：一种是锅内水烧开前的加热状态，另一种是锅内GR 1R 2S图10-1-8 UI A居民楼 图10-1-7水烧开后的保温状态，如下图10-1-9是一学生设计的电饭锅电路原理示意图，S 是用感温材料制造的开关．以下讲法中正确的选项是〔 〕A ． 加热状态时是用R 1、R 2同时加热的．B ． 当开关S 接通时电饭锅为加热状态，S 断开时为保温状态C ． 要使R 2在保温状态时的功率为加热状态时的1/8，R 1/R 2应为7∶1D ． 要使R 2在保温状态时的功率为加热状态时的1/8，R 1/R 2应为〔22－1〕∶1 【解析】当S 闭合时，R 1被短路，P ＝2202 /R 2；当S 断开，R 1与R 2串联，P'＝2202 /〔R 1＋R 2〕；P ＞P'那么可知S 闭合时为加热状态，S 断开时为保温状态；即A 不正确B 正确．由于电路中总电压U 不变，应选择功率公式P ＝RU 2，可知8R R R R R 220R 22021221222⨯+⨯+= 得1122R R 21-=即D 正确 【答案】BD6.电子绕核运动可等效为一环形电流，设氢原子中的电子以速度v 在半径为r 的轨道上运动，用e 表示电子的电量，那么其等效电流的电流强度等于 ．【解析】由电流的定义式I ＝q/t,那么电子的电流强度的大小应为I ＝e/T,而电子运动的周期 T ＝2πr /v ，得I ＝r 2ev π 【答案】 r 2ev π 7．一直流电源给蓄电池充电如下图10-1-10，假设蓄电池内阻r ，电压表读数U ，电流表的读数为I ，那么输入蓄电池的电功率为 ，蓄电池的发热功率为 ，电能转化为化学能的功率为 ．【答案】 UI,I 2r,UI-I 2r 8．某一直流电动机提升重物的装置，如下图10-1-11，重物的质量m=50kg ，电源提供给电动机的电压为U=110V ，不计各种摩擦，当电动机以v=0.9m/s 的恒定速率向上提升重物时，电路中的电流强度I=5.0A ，求电动机的线圈电阻大小〔取g=10m/s 2〕.【解析】电动机的输入功率P ＝UI ，电动机的输出功率P 1=mgv ，电动机发热功率P 2=I 2r 而P 2=P － P 1，即I 2r= UI －mgv代入数据解得电动机的线圈电阻大小为r=4Ω【答案】 r=4Ω9.在图10-1-12中，AB 和A´B´是长度均为L ＝2km ，每km 电阻值为ρ＝1Ω的两根输电线．假设发觉在距离A 和A´等远的两点C 和C´间发生漏电，相当于在两点间连接了一个电阻．接入电动势E ＝90V 、内阻不计的电源：当电源接在A 、A´间时，测得B 、B´间电压为U B ＝72V ；当电源接在B 、B´时，测得A 、A´间电压为U A ＝45V.求A 与C 相距多远？A 蓄电池V 图10-1-10图10-1-11 乙 C ´ R A C B B´E U A 甲C ´R A C B U B 图10-1-12【解析】在测量过程中的等效电路如下图〔甲〕、〔乙〕所示．当电源接在A 、A´时，能够认为电流仅在A´C´CA 中流，现在U B ＝72V 为漏电阻R 上的电压．设AC 和BC 间每根输电线的电阻为R AC 和R BC ．那么有：R R 2R E U AC B +=…① 同理，当电源接在B 、B´间时，那么有：R R 2R E U BC A +=…② 由①②两式可得：R AC ＝41R BC 依照电阻定律R ＝SL ρ∝L ，可得A 、C 间相距为：L AC ＝km 4.0km 251=⨯ 【答案】0.4km10.如下图10-1-13是一种悬球式加速度仪.它能够用来测定沿水平轨道做匀加速直线运动的列车的加速度.m 是一个金属球，它系在细金属丝的下端，金属丝的上端悬挂在O 点，AB 是一根长为L 的电阻丝，其阻值为R.金属丝与电阻丝接触良好，摩擦不计.电阻丝的中点C 焊接一根导线.从O 点也引出一根导线，两线之间接入一个电压表○V 〔金属丝和导线电阻不计〕.图中虚线OC 与AB 相垂直，且OC=h ，电阻丝AB 接在电压恒为U 的直流稳压电源上.整个装置固定在列车中使AB 沿着车前进的方向.列车静止时金属丝呈竖直状态.当列车加速或减速前进时，金属线将偏离竖直方向θ，从电压表的读数变化能够测出加速度的大小.〔1〕当列车向右做匀加速直线运动时，试写出加速度a 与θ角的关系及加速度a 与电压表读数U ′的对应关系.〔2〕那个装置能测得的最大加速度是多少?【解析】〔1〕小球受力如下图，由牛顿定律得：a=m F 合=mtan mg θ=gtan θ. 设细金属丝与竖直方向夹角为θ时，其与电阻丝交点为D ，CD 间的电压为U ′，那么L CD AB CD R R U U AB CD ==='，故得a=gtan θ=g·g hUU L h CD '=. 〔2〕因CD 间的电压最大值为U/2，即U max ′=U/2，因此a max =h 2L g. 【答案】〔1〕a=gtan θ. 〔2〕a max =h 2L g.第Ⅱ课时 电路分析·滑动变阻器1.如下图10-2-14，在A 、B 两端加一恒定不变的电压U ，电阻R 1为60Ω，假设将R 1短路，R 2中的电流增大到原先的4倍；那么R 2为〔 〕A ．40ΩB ．20ΩC ．120ΩD ．6Ω 图10-1-13 A B R 1 R 2 图10-2-14【答案】B2.如下图10-2-15，D 为一插头，可接入电压恒定的照明电路中，a 、b 、c 为三只相同且功率较大的电炉，a 靠近电源，b 、c 离电源较远，而离用户电灯L 专门近，输电线有电阻．关于电炉接入电路后对电灯的阻碍，以下讲法中正确的选项是 〔 〕A ．使用电炉a 时对电灯的阻碍最大B ．使用电炉b 时对电灯的阻碍比使用电炉a 时大C ．使用电炉c 时对电灯几乎没有阻碍D ．使用电炉b 或c 时对电灯阻碍几乎一样【解析】输电线有一定电阻，在输电线上会产生电压缺失．使用电炉c 或b 时，对输电线中电流阻碍较大，使线路上的电压缺失较大，从而对用户电灯产生较大的阻碍，而使用电炉a 对线路上的电压缺失阻碍甚微，能够忽略不计．【答案】BD3.如图10-2-16〔甲〕所示电路，电源电动势为E ，内阻不计，滑动变阻器的最大阻值为R ，负载电阻为R 0．当滑动变阻器的滑动端S 在某位置时，R 0两端电压为E/2，滑动变阻器上消耗的功率为P ．假设将R 0与电源位置互换，接成图〔乙〕所示电路时，滑动触头S 的位置不变，那么〔 〕A ．R 0两端的电压将小于E/2B ．R 0两端的电压将等于E/2C ．滑动变阻器上消耗的功率一定小于PD ．滑动变阻器上消耗的功率可能大于P【解析】在甲图中，设变阻器R 滑动头以上、以下的电阻 分不为R 上、R 下，那么R 0//R 下＝R 上，有R 0＞R 上；当接成乙图 电路时，由于R 0＞R 上，那么R 0两端的电压必大于E/2，故A 、B 不正确． 而滑动变阻器上消耗的功率能够大于P ．应选D ．【答案】D4.如下图10-2-17是一电路板的示意图，a 、b 、c 、d 为接线柱，a 、d 与220V 的交流电源连接，ab 间、bc 间、cd 间分不连接一个电阻．现发觉电路中没有电流，为检查电路故障，用一交流电压表分不测得b 、d 两点间以及a 、c 两点间的电压均为220V ，由此可知〔 〕A ．ab 间电路通，cd 间电路不通B ．ab 间电路不通，bc 间电路通C ．ab 间电路通，bc 间电路不通D ．bc 间电路不通，cd 间电路通【解析】第一应明确两点：〔1〕电路中无电流即I=0时，任何电阻两端均无电压；〔2〕假设电路中仅有一处断路，那么电路中哪里断路，横跨断路处任意两点间的电压均是电源电压．由题可知，bd 间电压为220V ，讲明断路点必在bd 之间；ac 间电压为220V ，讲明断点又必在ac 间；两者共同区间是bc ，故bc 断路，其余各段均完好．【答案】CD5.传感器可将非电学量转化为电学量，起自动操纵作用．如运算机鼠标中有位移传感器，电熨斗、电饭煲中有温度传感器，电视机、录象机、影碟机、空调机中有光电传感器……演示位移传感器的工作原理如下图10-2-17，物体M 在导轨上平移时，带动滑动变阻器的金属图10-2-15〔甲〕 E R S 0 〔乙〕 R SER 0 图10-2-16 ～ a d b c R 1R 2R 3 图10-2-17滑杆P ，通过电压表显示的数据，来反映物体位移的大小X ，假设电压表是理想的，那么以下讲法中正确的选项是〔 〕A ．物体M 运动时，电源内的电流会产生变化B ．物体M 运动时，电压表的示数会发生变化C ．物体M 不动时，电路中没有电流D ．物体M 不动时，电压表没有示数【解析】滑动变阻器与电流构成闭合回路，因此回路中总是有电流的，这与M 运动与否无关，C 错误．图中的滑动变阻器实际上是一个分压器，电压表测量的是滑动变阻器左边部分的电压，在图中假设杆P 右移那么示数增大，左移那么示数减小．因表是理想的，因此P 点的移动对回路中的电流是无阻碍的．综上所述，只有B 正确．【答案】B6.如下图10-2-18的电路中，电阻R 1=1Ω，R 2=2Ω，R 3=3Ω，在A 、B 间接电源，S 1、S 2都打开，现在电阻R 1、R 2、R 3消耗的功率之比P 1：P 2：P 3= ；当S 1、S 2都闭合时，电阻R 1、R 2、R 3消耗的功率之比P'1：P'2：P'3= ． 【解析】当 S 1、S 2都打开时，R 1、R 2、R 3相互串联，那么P 1：P 2：P 3= R 1：R 2：R 3＝1：2：3．当S 1、S 2都闭合时， R 1、R 2、R 3相互并联，P'1：P'2：P'3=1/R 1：1/R 2：1/R 3=6：3：2． 【答案】1：2：3，6：3：27.在图10-2-19所示的8个不同的电阻组成，R 1=12Ω，其余电阻值未知，测得A 、B 间的总电阻为4Ω，今将R 1换成6Ω的电阻，A 、B 间总电阻变成 Ω．【解析】用等效替代法，可把除R 1外的其他电阻等效为一个电阻R ，在AB 间R 1与等效电阻R 为并联关系，那么R AB =RR 1/〔R+R 1〕=12R/〔12+R 〕=4，解得R=6Ω， 假设R'1=6Ω时，那么R'AB =RR'1/〔R+R'1〕=6×6/〔6+6〕=3Ω． 【答案】38.如下图10-2-20的电路中，R 1=4Ω，R 2=10Ω，R 3=6Ω，R 4=3Ω，a 、b 为接线柱，电路两端所加电压为24V ，当a 、b 间接入一理想电流表时，它的示数应是多少？ 【解析】如图乙所示，从图能够看出，接入理想电流表后，R 3与R 4并联， 再与R 2串联；而R 2＋R 34与R 1又是并联关系．电流表测的是R 1与R 3的电流之和． R 34=R 3R 4/〔R 3+R 4〕=2Ω R 234=R 34+R 2=12Ω I 2=U/R 234=2A I 3/I 4=R 4/R 3=1/2 ∴I 3=I 2/3=2/3A ， I 1=U/R 1=6A ∴I A =I 1+I 3=6.67A 【答案】6.67A 9.如下图10-2-21，电路中R 0为定值电阻，R 为滑动变阻器，其总电阻为R ，当在 电路两端加上恒定电压U ，移动R 的滑动触片，求电流表的示数变化范畴．【解析】设滑动变阻器滑动触头左边部分的电阻为R x ．电路连接为R 0与R x 并联，再与滑动变阻器右边部分的电阻R －R x 串联，乙A B 2图10-2-18 R 图10-2-19图10-2-20图10-2-21图10-2-17那么干路中的电流x x0x 0x R R R R R R U R R R U I -++==－＋并 因此电流表示数2x 2002x x 00x x0x 0x 00x 00)2R R ()2R (RR UR R RR RR UR R R R R R R U R R R I R R R I --+=-+=-++⋅+=+=' 由上式可知：当R x =R/2时，I 最小200min R RR 4UR 4I +=；当R x =R 或R x =0时，I 有最大值，R U I max = 即电流表示数变化范畴为200R RR 4UR 4+～R U 【答案】200R RR 4UR 4+～RU 10.如下图10-2-22是电饭煲的电路图，S 1是一个限温开关，手动闭合，当此开关的温度到达居里点〔103℃〕时会自动断开，S 2是一个自动温控开关，当温度低于70温度高于80℃时会自动断开，红灯是加热状态时的指示灯，黄灯是限流状态时 指示灯，限流电阻R 1=R 2=20KΩ，加热电阻丝R 3=50Ω，两灯电阻不计． 〔1〕依照电路分析，表达电饭煲煮饭的全过程：试简要回答假设不闭合开关S 1，电饭煲能否将饭煮熟？ 〔2〕运算加热和保温状态下，电饭煲的消耗功率之比．【解析】〔1〕电饭煲装好食物后接上电源，S 1闭合，这时黄灯被短路不亮，红灯亮，电饭煲处于加热状态，加热到80℃时，S 2自动断开，S 1仍闭合，待电饭煲中水烧开后，温度升高到103℃时，开关S 1自动断开，这时饭已煮熟，黄灯亮〔由于流过红灯支路的电流过小，红灯熄灭〕，电饭煲处于保温状态．由于电饭煲散热，待温度下降至70℃时，S 2自动闭合，电饭煲重新处于加热状态，待上升至80℃时，又自动断开，电饭煲又再次处于保温状态．假设不闭合开关S 1，电饭煲仅能将食物加热到80℃，因此不能煮熟食物．〔2〕假设设电饭煲处于加热状态时消耗功率为P 1，保温状态时消耗功率为P 2，那么有W 50220R R R R U P 2323221≈+= W 20050220R R R R R U P 21323222≈++= 由上两式得：P 1：P 2=401：1此题以生活中的日常用品为载体，理论联系实际，新颖不致，要求学生识其物，明其理，学以致用，从而提高学生解决实际咨询题的能力．【答案】〔1〕假设不闭合开关S 1，电饭煲不能将饭煮熟．〔2〕401：1第Ⅲ课时 闭合电路欧姆定律•含容电路1． 以下关于电源电动势的讲法①电动势是用来比较电源将其它形式的能转化为电能本领大小的物理量②外电路断开时的路端电压等于电源的电动势图10-2-22③用内阻较大的电压表直截了当测量电源正负极之间的电压值约等于电源的电动势 ④外电路的总电阻越小，那么路端电压越接近电源的电动势以上讲法中正确的选项是〔 〕A ．①②③④ B.①②③ C.①②④ D.只有②【解析】由电源的电动势的有关知识知应选B 【答案】B2.如下图10-3-10的电路中，电源的电动势E 和内电阻r 恒定不变，电灯L 恰能正常发光，假如变阻器的滑片向a 端滑动，那么〔 〕A ． 电灯L 更亮，安培表的示数减小 B. 电灯L 更亮，安培表的示数增大C. 电灯L 更暗，安培表的示数减小D. 电灯L 更暗，安培表的示数增大【解析】当滑片向a 端滑动时，R 1↓－R 总↓－I↑即A 示数增大，路端电压U ＝E －Ir 减小，那么灯L 变暗．应选D ．【答案】D3．图10-3-11中是一个由电池、电阻R 与平行板电容器组成的串联电路．在增大电容器两极板间距离的过程中〔 〕A.电阻R 中没有电流B.电容器的电容变大C.电阻R 中有从a 流向b 的电流D.电阻R 中有从b 流向a 的电流【解析】由kd4s C πε=可知当d 增大时，C 减小．由Q ＝UC 知电容器两极板 带电将减少，故电阻R 中有从a 流向b 的电流．选C【答案】C4.如下图10-3-12电路中，电键S 1、S 2、S 3、S 4均闭合，C 是极板水平放置的平行板电容器，板间悬浮一油滴P ，断开哪一个电键后P 会向下运动〔 〕 A. S 1 B. S 2 C. S 3 D. S 4【解析】由P 静止，那么F 电＝mg ，R 1与R 2并联后与C 串联， R 1、R 2是等势体，断开S 1，C 两端的电压不变，F 电不变，P 仍保持静止．断开S 2，C 将放完所带的电，P 将向下运动． 断开S 3，C 两端的电压将增至电动势E ，F 电增大， P 将向上运动．断开S 4，C 储存的电量不变，F 电不变，P 仍保持静止．【答案】B5．如下图10-3-13的电路，R 1＝10Ω，R 2＝8Ω，电池有内阻，K 接1时，伏特表示数为2V ，那么K 接2时伏特表示数可能为〔 〕A ．2.2V B.2.9V C.1.7V D.1.4V【解析】依照闭合电路欧姆定律可知：U ＝E rR R +…① K 接1时，即为2＝R r 1010+…② K 接2时，即为U ＝E r 88+…③ 由②③得U ＝r8r 1058++⨯…④依照极限分析法：电源内阻最大接近21图10-3-10图10-3-11图10-3-12 图10-3-13无穷大，最小接近于零；当r→∞时，由④得U 最小值1.6V ；当r→0时，由④得U 最大值2V ；那么U 示数在1.6V ＜U ＜2V 的范畴内．应选C【答案】C6．一太阳能电池板，现测得它的开路电压为0.80V ，短路电流为0.04A ．假设将此电池板与一阻值为20Ω的电阻连成一闭合电路，那么此太阳能电池板的路端电压是 V ． 【解析】由E ＝0.8V,短路电流I 短＝0.04A ，因此r=短I E ，r=20Ω，当R ＝20Ω时，那么路端电压U ＝2E ＝0.4V 【答案】0.47.某闭合电路的路端电压U 随外电阻R 变化的图线如下图10-3-14，那么电源的电动势为_______，内电阻为_______，当U=2V 时，电源的输出功率为_______.【解析】由图可知，E ＝3.0V ．由闭合电路欧姆定律可得r=1Ω，P 外＝2W【答案】3.0V ；r=1Ω；2W8．如下图10-3-15，电阻R 3＝4Ω，电表为理想表，开始时R 1、R 2、R 3中都有电流通过，电压表示数为2V ，电流表示数为0.75A ，后来三个电阻中有一个发生断路，使电压表示数变为3.2V ，电流表示数变为0.8A ．〔1〕哪个电阻断路？ 〔2〕求电阻R 1、R 2的阻值各为多少？〔3〕电源电动势和内阻各为多少？【解析】〔1〕由于电压表、电流表的示数都不为零，因此断路的电阻是R 1〔2〕R 1断开后，伏特表示数即为R 2两端电压，因此R 2＝Ω==''48.02.3I U 22 R 1断路前，R 2两端电压V 3475.0R I U 222=⨯==，R 3两端电压V 1V 2V 3U U U 123=-=-=，由串联电阻的分压特点3131U U R R =，因此R 1＝Ω=Ω⨯=⋅8412R U U 331，通过R 1、R 3的电流A 25.0A 82R U I 111=== 〔3〕R 1断路前E ＝()()r 3r 25.075.0475.0r I I U 212+=++⨯=++…① ，R 1断路后E ＝r 8.02.3r I U 22+='+'…②联立以上两式得E ＝4V ，r ＝1Ω【答案】〔1〕R 1；〔2〕8Ω；4Ω〔3〕4V ；1Ω9.〔2004年江苏卷〕如下图10-3-16的电路中，电源电动势V 00.6E =，其内阻可忽略不计．电阻的阻值分不为Ω=Ω=k 8.4R k 4.2R 21、，电容器的电容F 7.4C μ=．闭合开关S ，待电流稳固后，用电压表测1R 两端电压，其稳固值为V 50.1．〔1〕该电压表的内阻为多大？〔2〕由于电压表的接入，电容器的带电量变化了多少？图10-3-14 R 1 R 3 R 2 E V S A r 图10-3-15E SR 1 R 2 C 图10-3-16【解析】〔1〕设电压表的内阻为V R ，测得1R 两端电压为1U ，1R 与V R 并联后的总电阻为R ，那么有1V R 1R 1R 1+= …① 由串联电路的规律得：112U E U R R -= …② 联立①②得1211121V U )R R (E R U R R R +-=代入数据得Ω=k 8.4R V〔2〕电压表接入前，电容器上的电压C U 等于电阻2R 上的电压，1R 两端的电压为1R U ，那么12R C R R U U 1= 又1R C U U E += 接入电压表后，电容器上的电压为1C U E U -=' 由于电压表的接入，电容器带电量增加了)U U (C Q C C -'=∆ 联立以上各式得)U R R E R (C Q 1211-+=∆ 代入数据可得C 1035.2Q 6-⨯=∆【答案】〔1〕4.8kΩ (2)2.35×10－6C 10．〝加速度计〞作为测定物体加速度的仪器，已被广泛地应用于飞机、潜艇、导弹、航天器等装置的制导中，如下图10-3-17是〝应变式加速度计〞的原理图.支架A 、B 固定在待测系统上，滑块穿在A 、B 间的水平光滑杆上，并用轻弹簧固接于支架A 上，其下端的滑动臂可在滑动变阻器上自由滑动.随着系统沿水平方向做变速运动，滑块相关于支架发生位移，并通过电路转换为电信号从1、2两接线柱输出.滑块质量为m ，弹簧劲度系数为k ，电源电动势为E ，内电阻为r ，滑动变阻器总阻值R=4r ，有效总长度为L.当待测系统静止时，滑动臂P 位于滑动变阻器的中点，且1、2两接线柱输出的电压U 0=0.4E.取AB 方向为参考正方向.〔1〕写出待测系统沿AB 方向做变速运动的加速度a 与 〝1、2”两接线柱间的输出电压U 间的关系式〔2〕确定该〝加速度计〞的测量范畴.【解析】(1)设待测系统沿A→B 方向有加速度a ，那么滑块将左移x ，满足kx=ma ，现在U 0-U=r R R E +'，而R ′=Lrx 4R L x =. 故有 a=mE 4)U E 4.0(kL 5mEr 4)r R )(U U (kL 0-=+-. 〔2〕当待测系统静止时，滑动臂P 位于滑动变阻器的中点，且1、2两接线柱输出的电压U 0=0.4E ，故输出电压的变化范畴为0≤U ≤2U 0，即0≤U ≤0.8E ，结合〔1〕中导出的a 与U 的表达式，可知加速度计的测量范畴是-m 2kL ≤a ≤m 2kL . 【答案】(1)a=mE 4)U E 4.0(kL 5-；〔2〕-m 2kL ≤a ≤m2kL 图10-3-17第Ⅳ课时 电阻的测量1．如下图10-4-12电路中，电压表的读数为9V ，电流表读数为0.1A ，电压表内阻为900Ω，电流表内阻为20Ω，那么电阻R 的测量值与实际值分不为〔 〕A ．90Ω，110ΩB ．100Ω,90ΩC ．90Ω,100ΩD ．90Ω,82Ω【解析】测量值应为R 测＝Ω=Ω901.09．由图可知，R 测＝R 并＝VV R R RR + 得R ＝100Ω．选C ．【答案】C2．以下关于电流表与电压表的讲法中，正确的选项是〔 〕A ．差不多上用电流表G 与电阻并联改装而成的B ．差不多上用电流表G 与电阻串联改装而成的C ．它们本身都有内阻，只是电流表的内阻一样专门小，而电压表的内阻一样专门大．D ．电流表的内阻确信比用来改装的电流表G 的内阻大，而电压表的内阻确信比用来改装的电流表G 的内阻小．【解析】电流表是由灵敏电流表G 并联一个较小的分流电阻改装而成，电压表是由灵敏电流表G 串联一个较大的分压电阻改装而成，因此，电流表的内阻小于灵敏电流表G 的内阻，电压表的内阻大于灵敏电流表G 的内阻，电流表的内阻一样专门小，电压表的内阻一样专门大．【答案】C3．现有通过精确校准的电压表V 1和V 2，当分不用来测量某线路中电阻R 两端a 、b 间的电压时，如下图10-4-13，读数依次为12.7V 和12.3V ，那么： ①a 、b 间的实际电压略大于12.7V ②a 、b 间的实际电压略小于12.3V③电压表V 1的内阻大于V 2的内阻 ④电压表V 1的内阻小于V 2的内阻 以上判定正确的选项是〔 〕 A ．①③ B.②④ C.①④ D.②③【解析】并联电压表后，使a 、b 间的电阻变小，从而使a 、b 间的电压变小，即电压表的示数比a 、b 间没有接电压表时的实际电压略小些，而且，电压表的内阻越大，电压表的示数越大，越接近于a 、b 间没接电压表时的实际值．故电压表V 1的内阻较大，a 、b 间的实际电压略大于12.7V ．故①③正确，选A ．【答案】A4.在如图10-4-14中a 、b 所示的两电路中，电阻R 、电流表、电压表差不多上相同的，电池的内阻相关于电阻R 的大小能够忽略．闭合开关后，图a 和b 电路中电压表和电流表的示数， b a V V 、和b a I I 、的大小不相同，它们的关系是〔 〕 ①b a V V < ②b a I I < ③b I b V a I a V = ④b I b V a I a V < 其中正确的选项是〔 〕A ．①③ B. ①④ C. ②③ D. ②④ 【解析】b V 为电动势，a V 为部分电路电压；故a V ＜b V ，①正确．aa b b V V a a A b b I V I V R R R RR R I V ,R R R I V >==>+=，故＜＋并即④正确③不正确，用排除法否定②，选B ．b 图10-4-13ba 图10-4-14【答案】B5．如下图10-4-15，将一个改装的电流表接入电路进行校准，发觉待测表的读数比标准表的读数偏大一些，如表头G 的G I 是准确的，显现的误差可能是下述哪些缘故引起的 ①G R 的测量值比真实值偏大②G R 的测量值比真实值偏小 ③所并联的并R 比公式GG G I I RI R －＝并'运算出的并R '小④所并联的并R 比公式GGG I I R I R －＝并'运算出的并R '大 以上判定正确的选项是〔 〕 A ．①③ B.②④ C.①④ D.②③【解析】待测表的读数偏大，讲明通过待测表G 的电流比准确时应通过G 的电流大，使G 的指针偏转较大，也讲明并R 支路分去的电流过少，即并R 过大．【答案】C6．一只量程为15V 的电压表，串联一个3k Ω的电阻后，再去测量实际电压为15V 的路端电压时，电压表示数为12V ，那么这只电压表的内阻是 k Ω．用这串联着3k Ω电阻的电压表测量某段电路两端电压时，假如电压表的示数为4V ，那么这段电路的电压实际为 V ．【解析】设电压表内阻为g R ，那么12153000R R g g =⨯+…① 由①得g R ＝12k Ω 设实际电压为U ，那么U431212=+…② 由②得U ＝5V 【答案】12；57,mA 3I g =内阻Ω=100R g ,欲将其改装成 图10-4-16所示的两个量程的电压表，那么=1R Ω；=2R Ω．【解析】电流表的满偏电压V 3.0R I U g g g ==．电压表量程为3V 时，由串联电路中的电压分配关系得gg11I U U R -=…①，电压表量程为15V 时，同理可得gg221I U U R R -=+…②，将上述两式代入数据可求出Ω=900R 1，Ω=4000R 2．【答案】900；40008.一个电流、电压两用表的电路如下图10-4-17，小量程电流表G 的量程 是0.001A ，内阻是100Ω，两个电阻的阻值是Ω=Ω=01.1R ,9900R 21，咨询：〔1〕双刀双掷电键接到哪边是电流表，接到哪边是电压表？〔2〕电流表、电压表的量程各是多大？【解析】〔1〕电键接到左边c 、d 上是电流表；接到右边a 、b 上是电压表．〔2〕当电键接到c 、d 上时，电阻2R 与小量程电流表G 并联，1R 不起作用．小量程电流表图10-4-15 R 1图10-4-17 15V图10-4-16G 满偏时，通过电阻2R 的电流为A 099.0A 01.1100001.0R R I I 2g g ≈⨯==' 因此做为电流表时的量程为A 1.0A )099.0001.0(I I I g =+='+=当电键接到a 、b 上时，电阻1R 与小量程电流表G 串联，2R 不起作用．小量程电流表G 满偏时，加在小量程电流表G 和电阻1R 上的总电压为V 10V )9900100(001.0)R R (I U 1g g =+⨯=+= 因此作为电压表时的量程为10V【答案】〔1〕电键接到c 、d 上是电流表，接到a 、b 上是电压表 〔2〕0.1A 10V9.有两只电压表A 和B ，量程，内阻不知等于多少；另有一节干电池，它的内阻不能忽略，但不知等于多少．只用这两只电压表、电键和一些连接用的导线，能通过测量运算这节电池的电动势〔电动势不超出电压表的量程，干电池不许拆开〕．〔1〕画出你测量时所用的电路图；〔2〕以测得的量作为量，导出运算电动势的式子．【解析】测量电路如图甲、乙所示，设电压表的内阻分不为A R 和B R ，电池的电动势为E ，内阻为r ．先将电压表A 串联接入电路中，如图甲所示记下其示数A U ，由闭合电路欧姆定律，有r R U U E AAA +=…① 然后，将电压表A 、B 同时串联接入电路中，如图乙所示,记下两表的示数A U '和B U ，同理又有r R U U U E A A B A '++'=…② 将AR r等效为一个未知量，从①和②式中消去，得电源电动势为AA BA U U U U E '-=【答案】〔1〕电路图如图甲、乙所示 〔2〕AA BA U U U U E '-=10.有一电阻x R ，其阻值大约在40～50Ω之间，需要进一步测定其阻值，手边现有以下器材：有两种可供选用的电路如下图10-4-18，实验要求多测几组电流、电压值，以便画出电流－电压关系图．(a)(b)图10-4-18 甲 乙为了实验能正常进行并减小测量误差，而且要 求滑动变阻器便于调剂，在实验中应选图 所示的电路，应选代号是 的电流表和代号 是 的滑动变阻器．【解析】〔1〕电流表的选择：先估算电路中可能达到的最大电流〔视滑动变阻器阻值R ＝0Ω〕假设使用A 1表时：A 15.0R R EI 1A x m =+=，已超过A 1表的量程．假设使用A 2表时：A 20.0R R EI 2A x m =+='，未超过A 2表的量程．为遵循安全性原那么，应选择电流表A 2．〔2〕测量电路的选择： 由于2Ax x v R RR R >，为遵循准确性原那么，应选择电流表的外接法，即〔b 〕图．〔3〕滑动变阻器的选择：选择R 1时，电路中的最小电流约为A 06.0R R R EI 1A x m 2=++≈，电路中的电流范畴为A 06.0～A 20.0．选择R 2时：电路中的最小电流约为A 005.0R R R EI 2A x m 2=++='，电路中的电流范畴为A 005.0～A 20.0．由此可见，假设使用R 2，当R 2阻值较大时，电流表的示数专门小，读数误差较大，实际测量数据不能使用；假设使用R1，电流能够从A 06.0逐步增大．相比而言，使用R 2将导致电流强度随滑动变阻器位置变化过于敏锐，实际上限制了R 2有效调剂长度；而使用R 1有较大的有效调剂长度．为遵循方便性原那么，应选择R 1． 【答案】〔b 〕； A 2；R 1第Ⅴ课时简单的逻辑电路1、如图，一个应用某逻辑电路制作的简单车门报警图。

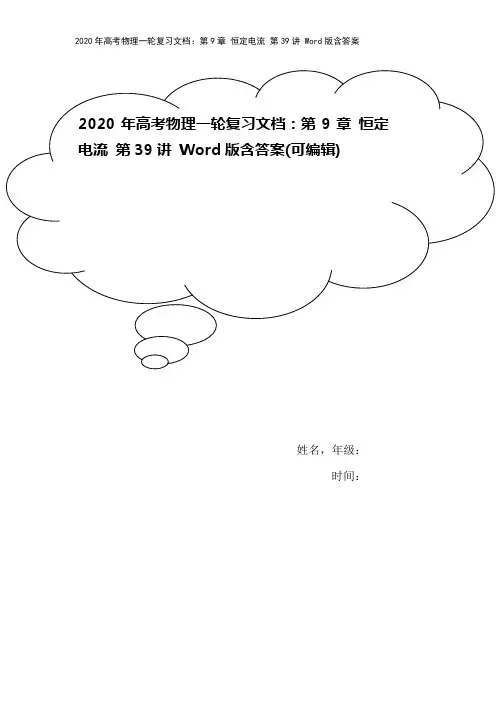

姓名，年级：时间：［研读考纲明方向][重读教材定方法］（对应人教版选修3－1的页码及相关问题）1．P42[例题1］体会自由电子定向移动速率的推导过程；思考电流能瞬间导通的原因。

提示：闭合开关瞬间，电路中各个位置迅速建立恒定电场，各处自由电子几乎同时开始定向移动。

2．P43［问题与练习]T2：1 s通过导线某横截面的电子有多少个？T3：等效电流多大？提示：T2：n＝错误!＝1.0×1019(个）。

T3:I＝错误!＝错误!。

3．P43阅读教材，思考:电磁感应中的感生电动势和动生电动势的“非静电力”各是什么作用力?提示:感生电动势中为电场力；动生电动势中为洛伦兹力.4．P45［问题与练习］T3:EI表示什么？提示：电源总功率。

5．P 46阅读教材，思考：能否说R 与U 成正比或R 与I 成反比? 提示：不能。

电阻是导体本身的一种性质，不由I 、U 决定，而是由导体的材料、长度、横截面积决定，导体电阻的决定式为R ＝ρ错误!。

6．P 47图2。

3－4，滑动变阻器的滑片滑到最左端时灯泡两端电压为多少？提示：为零。

7．P 48［问题与练习]T 2～4：U 。

I 图象中什么表示电阻？提示：由欧姆定律可知，U .I 图象中某点与原点连线的斜率表示在这一点时的电阻。

8．P 49～50阅读教材，思考：串联电路中其中一个电阻增大则总电阻增大；并联电路中其中一个电阻增大则总电阻减小，这种说法对吗?提示:不对.不论串联、并联，其中一个电阻增大则总电阻一定增大.9．P 51［例题1］[例题2]如何将电流表G 改装成电压表或大量程电流表？提示：电流表G 串联电阻改装成电压表，并联电阻改装成大量程电流表.10．P 52［问题与练习]T 1：体会分压电路的作用。

T 2:讨论甲、乙两种接法的误差。

T 3：分析原因。

提示：T 2：甲接法测量值偏小，乙接法测量值偏大.T 3：电压表使被测电阻两端总电阻偏小,电压比不接电压表时小。

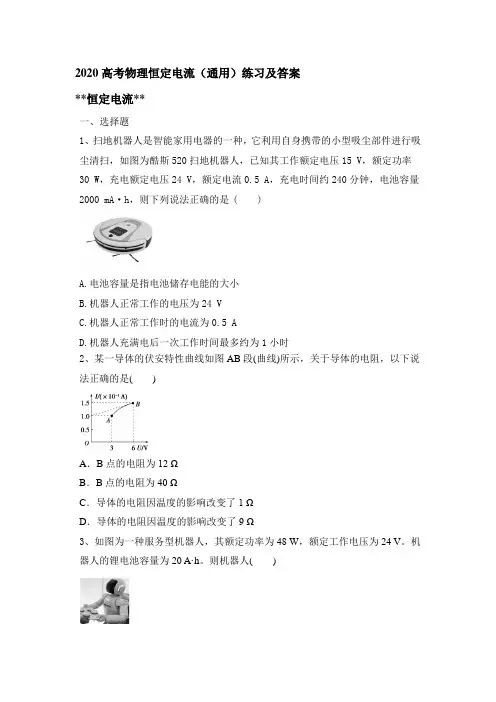

2020高考物理恒定电流（通用）练习及答案**恒定电流**一、选择题1、扫地机器人是智能家用电器的一种，它利用自身携带的小型吸尘部件进行吸尘清扫，如图为酷斯520扫地机器人，已知其工作额定电压15 V，额定功率30 W，充电额定电压24 V，额定电流0.5 A，充电时间约240分钟，电池容量2000 mA·h，则下列说法正确的是( )A.电池容量是指电池储存电能的大小B.机器人正常工作的电压为24 VC.机器人正常工作时的电流为0.5 AD.机器人充满电后一次工作时间最多约为1小时2、某一导体的伏安特性曲线如图AB段(曲线)所示，关于导体的电阻，以下说法正确的是()A．B点的电阻为12 ΩB．B点的电阻为40 ΩC．导体的电阻因温度的影响改变了1 ΩD．导体的电阻因温度的影响改变了9 Ω3、如图为一种服务型机器人，其额定功率为48 W，额定工作电压为24 V。

机器人的锂电池容量为20 A·h。

则机器人()A．额定工作电流为20 AB．充满电后最长工作时间为2 hC．电池充满电后总电量为7.2×104 CD．以额定电流工作时每秒消耗能量为20 J4、电源、开关S、定值电阻R1、R2、光敏电阻R3和电容器连接成如图所示电路，电容器的两平行板水平放置．当开关S闭合，并且无光照射光敏电阻R3时，一带电液滴恰好静止在电容器两板间的M点，当用强光照射光敏电阻R3时，光敏电阻的阻值变小，则()A．液滴向下运动B．液滴向上运动C．电容器所带电荷量减少D．电容器两极板间电压变大5、(2019·德州期末)图甲为某电源的U-I图线，图乙为某小灯泡的U-I图线，则下列说法中正确的是()甲乙A．电源的内阻为0.5 ΩB．小灯泡的电阻随着功率的增大而减小C．当小灯泡两端的电压为0.5 V时，它的电阻约为16ΩD．把电源和小灯泡组成闭合回路，小灯泡的功率约为3 W6、有两个同种材料制成的导体，两导体为横截面为正方形的柱体，柱体高均为h，大柱体截面边长为a，小柱体截面边长为b，则()A．从图示电流方向看，大、小柱体电阻比为a∶bB．从图示电流方向看，大、小柱体电阻比为1∶1C．若电流方向竖直向下，大、小柱体电阻比为a∶bD．若电流方向竖直向下，大、小柱体电阻比为a2∶b27、(2019·枣庄模拟)如图甲所示，一个简单的闭合电路由内、外两部分电路构成。

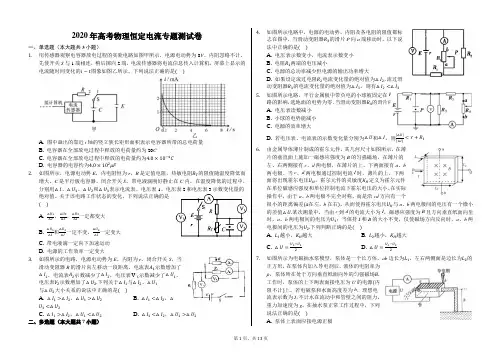

2020年高考物理恒定电流专题测试卷一、单选题（本大题共3小题）1.用传感器观察电容器放电过程的实验电路如图甲所示，电源电动势为8V、内阻忽略不计。

先使开关S与1端相连，稍后掷向2端，电流传感器将电流信息传入计算机，屏幕上显示的电流随时间变化的i−t图象如图乙所示。

下列说法正确的是()A. 图中画出的靠近i轴的竖立狭长矩形面积表示电容器所带的总电荷量B. 电容器在全部放电过程中释放的电荷量约为20CC. 电容器在全部放电过程中释放的电荷量约为4.0×10−4CD. 电容器的电容约为4.0×102μF2.如图所示，电源电动势E，内电阻恒为r，R是定值电阻，热敏电阻R T的阻值随温度降低而增大，C是平行板电容器。

闭合开关S，带电液滴刚好静止在C 内。

在温度降低的过程中，分别用△I 、△U1、△U2和△U3表示电流表、电压表1、电压表2和电压表3示数变化量的绝对值。

关于该电路工作状态的变化，下列说法正确的是()A. △U1△I 、△U2△I、△U3△I一定都变大B. △U1△I 和△U3△I一定不变，△U2△I一定变大C. 带电液滴一定向下加速运动D. 电源的工作效率一定变大3.如图所示的电路，电源电动势为E，内阻为r。

闭合开关S，当滑动变阻器R的滑片向左移动一段距离，电流表A1示数增加了△I1，电流表A2示数减少了△I2，电压表Ⅴ 1示数减少了△U1，电压表V2示数增加了△U2.下列关于△I1与△I2、△U1与△U2大小关系的说法中正确的是()A. △I1>△I2，△U1>△U2B. △I1<△I2，△U1<△U2C. △I1>△I2，△U1<△U2D. △I1<△I2，△U1>△U2二、多选题（本大题共7小题）4.如图所示电路中，电源的电动势、内阻及各电阻的阻值都标志在图中，当滑动变阻器R3的滑片P向a端移动时，以下说法中正确的是()A. 电压表示数变小，电流表示数变小B. 电阻R1两端的电压减小C. 电源的总功率减少但电源的输出功率增大D. 如果设定流过电阻R2电流变化量的绝对值为△I2，流过滑动变阻器R3的电流变化量的绝对值为△I3，则有△I2<△I35.如图所示电路，平行金属板中带负电的小球被固定在P处，不计电流表和电压表内阻对电路的影响，选地面的电势为零．当滑动变阻器R4的滑片向b端移动时，下列说法正确的是()A. 电压表读数减小B. 小球的电势能减小C. 电源的效率增大D. 若电压表、电流表的示数变化量分别为△U和△I，则|△U||△I|<r+R16.由金属导体薄片制成的霍尔元件，其几何尺寸如图所示，在薄片的垂直面上施加一磁感应强度为B的匀强磁场，在薄片的左、右两侧接有c、d两电极，在薄片的上、下两面接有a、b两电极。

第八单元恒定电流课时2 闭合电路的欧姆定律1.电动势(1)非静电力①定义:非静电力是指电源把正电荷(负电荷)从负极(正极)搬运到正极(负极)的过程中做功的力,这种非静电力做的功,使电荷的电势能增加。

②非静电力实质:在化学电池中,非静电力是化学作用,它使化学能转化为电势能。

(2)电动势①定义:非静电力把正电荷从负极移送到正极所做的功跟被移送的电荷量的比值叫作电源的电动势。

②公式:E=。

③电动势是电池的重要参数,电动势取决于电池正、负极材料及电解液的化学性质,跟电池的大小无关。

I=I 1+I 2+I 3 =++======3.电流表、电压表的改装(1)小量程电流表(表头)主要部分:永久磁铁和可转动线圈。

(2)改装原理:小量程的电流表改装成大量程的电流表应并联一小电阻;小量程的电流表改装成大量程的电压表应串联一大电阻。

(3)改装方法:如果改装后电流表量程扩大n倍,则并联一个阻值为的电阻;如果改装后电压表量程扩大n倍,则串联一个阻值为(n-1)R g的电阻。

4.闭合电路欧姆定律(1)描述闭合电路的基本物理量①内阻:内电路的电阻,也叫电源的内阻。

②内电压:当电路中有电流通过时,内电路两端的电压叫内电压,用U内表示。

③外电阻:外电路的总电阻。

④外电压:外电路两端的电压叫外电压,也叫路端电压,用U外表示。

(2)闭合电路的欧姆定律①内容:闭合电路中的电流跟电源的电动势成正比,跟内、外电路的电阻之和成反比。

②表达式:I=,其中R为整个外电路的等效电阻。

③适用条件:外电路为纯电阻的闭合回路。

(3)路端电压与负载的关系:U=E-Ir。

1.(2018宁夏西吉一中期末)扫地机器人是智能家用电器的一种,它利用自身携带的小型吸尘部件进行吸尘清扫。

图示为“iRobot”扫地机器人,已知其电池容量为2000 mAh,额定工作电压为15 V,额定功率为30 W,则下列说法正确的是()。

A.扫地机器人的电阻是10 ΩB.题中“mAh”是能量的单位C.扫地机器人正常工作时的电流是2 AD. 4 hC2.(2019衡水中学开学考试)如图所示的电路中,R0为定值电阻,R为滑动变阻器,移动滑片C时,电路的总电阻发生变化,以下情况正确的是()。

2020(人教版)高考物理复习计算题专练恒定电流1.有一个小型直流电动机，把它接入电压为U1=0.2 V的电路中时，电动机不转，测得流过电动机的电流I1=0.4 A；若把电动机接入U2=2.0 V的电路中，电动机正常工作，工作电流I2=1.0 A．求：(1)电动机正常工作时的输出功率多大？(2)如果在电动机正常工作时，转子突然被卡住，此时电动机的发热功率是多大？2.为保护自然环境,开发绿色能源,实现旅游与环境的协调发展,某植物园的建筑屋顶装有太阳能发电系统,用来满足园内用电需求。

已知该发电系统的输出功率为1.0×105 W,输出电压为220 V。

问:(1)按平均每天太阳照射6小时计,该发电系统一年(按365天计)能输出多少电能?(2)该太阳能发电系统除了向10台1 000 W的动力系统正常供电外,还可以同时供园内多少盏额定功率为100 W、额定电压为220 V的照明灯正常工作?(3)由于发电系统故障,输出电压降为110 V,此时每盏额定功率为100 W、额定电压为220 V的照明灯消耗的功率是其正常工作时的多少?(设照明灯的电阻恒定)3.如图所示，A为电解槽，为电动机，N为电炉子，恒定电压U=12 V，电解槽内阻r A=2 Ω，S1闭合，S2、S3断开时，电流表示数为6 A，当S2闭合，S1、S3断开时，电流表示数为5 A，且电动机输出功率为35 W；当S3闭合，S1、S2断开时，电流表示数为4 A．求：(1)电炉子的电阻及发热功率；(2)电动机的内阻；(3)在电解槽工作时，电能转化为化学能的功率为多少．4.如图所示,A为电解槽,M为电动机,N为电热炉,恒定电压U=12 V,电解槽内阻R=2 Ω,当S1闭A 合,S2、S3断开时,A示数为6 A;当S2闭合,S1、S3断开时,A示数为5 A,且电动机输出功率为35 W;当S3闭合,S1、S2断开时,A示数为4 A。

求:(1)电热炉的电阻及发热功率;(2)电动机的内阻;(3)在电解槽工作时,电能转化为化学能的功率。

新课标高考物理专题复习：《恒定电流》( 附参照答案 )一、选择题。

（共 20 小题，每题 3 分，共 60 分，部分分 1 分）1. 如图，电源电动势为E，内阻为r ，给外电阻R供电，则以下图中不可以反应全电路特色的图象是 ()E r IUU/V I/A U/V P出/WE/rOI/A O E U/V OCR/ΩO r R/ ΩA B D2．如下图，电源电动势=8V，内电阻为r =0.5 Ω，“ 3V,3W”的灯泡L与电动机 M串连接E在电源上，灯泡恰巧正常发光，电动机恰巧正常工作，电动机的线圈电阻L R0=1.5Ω 。

以下说法正确的选项是()E A．经过电动机的电流为 1.6A B．电动机的效率是62.5%MrC．电动机的输入功率为 1.5W D．电动机的输出功率为3W3．在如下图电路中，闭合电键S，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用123表示，电表示数I 、 U、U和U变化量的大小分别用I 、U1、U2和U3表示．以下比值正确的选项是（）A.U1/I不变，U1/I 不变 C.U2/I变大，U2/I 变大C.U2/I变大，U2/I 不变 D.U3/I变大， U3/I 不变4．右图为包括某逻辑电路的一个简单电路图，L 为小灯泡．光照耀电阻远小于 R．则以下说法正确的选项是（）A．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 不发光B．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 发光C．该逻辑电路是与门电路；当电阻R 遇到光照时，小灯泡L 不发光D．该逻辑电路是或门电路；当电阻R 遇到光照时，小灯泡L 发光R时，其阻值将变得5VR1R L5. 小灯泡通电后其电流I随所加电压U变化的图线如下图，P为图线上一点，为图线的PN切线， PQ为 U轴的垂线， PM为 I 轴的垂线。

则以下说法中正确的选项是()A．跟着所加电压的增大，小灯泡的电阻增大1IUB．对应P点，小灯泡的电阻为R＝I2I2 M PC．对应P点，小灯泡的电阻为R＝U1I1 N21I－ ID．对应P点，小灯泡的功率为图中矩形PQOM所围的面积QO U1U6. 如下图，四个同样的电流表分别改装成两个安培表和两个伏特表，安培表A1的量程大于A2的量程，伏特表 V1的量程大于 V2的量程，把它们按图接入电路中，则以下说法正确的选项是A．安培表 A1的读数大于安培表 A2的读数B．安培表A1的偏转角大于安培表A2的偏转角C．伏特表V1的读数小于伏特表V2的读数D．伏特表 V1的偏转角等于伏特表V2的偏转角7．如下图的电路中，电池的电动势为E，内阻为 r ，电路中的电阻 R1、 R2和 R3的阻值都相同．在电键 S 处于闭合状态下，若将电键S 由地点 1 切换到地点2。

高考物理专练题恒定电流考点一电路的基本概念和规律1.一根长为L、横截面积为S的金属棒,其材料的电阻率为ρ。

棒内单位体积自由电子数为n,电子的质量为m,电荷量为e。

在棒两端加上恒定的电压U时,棒内产生电流,则自由电子定向移动的平均速率为()A.UneρL 2neρLC.neρLD.neρSLU答案A2.(2020届山西太原三校联考,6)有两个同种材料制成的导体,两导体是横截面为正方形的柱体,柱体高均为h,大柱体上底面边长为a,小柱体上底面边长为b,则()A.从图示电流方向看大柱体与小柱体的电阻之比为a∶bB.若电流方向竖直向下,大柱体与小柱体的电阻之比为a∶bC.从图示电流方向看大柱体与小柱体的电阻之比为1∶1D.若电流方向竖直向下,大柱体与小柱体的电阻之比为a2∶b2答案C3.(2020届河南平顶山联考,8)(多选)如图所示,A为电解槽,M为电动机,N为电炉,恒定电压U=12V,电解槽内阻r A=2Ω。

当S1闭合,S2、S3断开时,电流表A示数为6A;当S2闭合,S1、S3断开时,电流表A 示数为5A,且电动机输出功率为35W;当S3闭合,S1、S2断开时,电流表A示数为4A。

则()A.电炉的电阻为2ΩB.仅S1闭合时,电炉的发热功率为72WC.电动机的内阻为2.4ΩD.电解槽工作时,电能转化为化学能的功率为48W答案AB考点二闭合电路欧姆定律1.(2018河南名校联考,6)(多选)如图电路中,电源的内电阻为r,R1、R3、R4均为定值电阻,电表均为理想电表。

闭合开关S,当滑动变阻器R2的滑动触头向右滑动时,下列说法中正确的是()A.电压表的示数变小B.电流表的示数变小C.R1中电流的变化量一定大于R4中电流的变化量D.电压表示数的变化量与电流表示数的变化量之比一定小于电源的内电阻r答案BD2.在纯电阻电路中,当用一个固定的电源(设E、r是定值)向变化的外电阻供电时,关于电源的输出功率P随外电阻R变化的规律如图所示,则下列说法错误的是()A.当R=r时,电源有最大的输出功率B.当R=r时,电源的效率η=50%C.电源的输出功率P随外电阻R的增大而增大D.电源的效率η随外电阻R的增大而增大答案C3.(2018河南开封模拟,16)图甲所示是一种专供国内市场的家用电熨斗的电路图(额定电压为220V)。

2020届高考物理专练：恒定电流（答案在最后）专题：恒定电流一、选择题1、如图所示，甲、乙、丙三个逻辑电路的符号分别表示( )A ． “与”门、“或”门、“非”门B ． “与”门、“非”门、“或”门C ． “或”门、“与”门、“非”门D ． “或”门、“非”门、“与”门 ．2、阻值相等的四个电阻、电容器C 及电池E(内阻可忽略)连接成如图所示电路．开关S 断开且电流稳定时，C 所带的电荷量为Q 1；闭合开关S ，电流再次稳定后，C 所带的电荷量为Q 2.Q 1与Q 2的比值为( )A.25 B ．12 C.35D ．233、某一导体的伏安特性曲线如图AB 段(曲线)所示，关于导体的电阻，以下说法正确的是( )A ．B 点的电阻为12 Ω B ．B 点的电阻为40 ΩC ．导体的电阻因温度的影响改变了1 ΩD．导体的电阻因温度的影响改变了9 Ω4、如图所示，其中电流表A的量程为0.6 A，表盘均匀划分为30个小格，每一小格表示0.02 A；R1的阻值等于电流表内阻的12；R2的阻值等于电流表内阻的2倍．若用电流表A的表盘刻度表示流过接线柱1 的电流值，则下列分析正确的是()A．将接线柱1、2接入电路时，每一小格表示0.04 AB．将接线柱1、2接入电路时，每一小格表示0.02 AC．将接线柱1、3接入电路时，每一小格表示0.06 AD．将接线柱1、3接入电路时，每一小格表示0.01 A5、如图所示的电路，R1、R2、R4均为定值电阻，R3为热敏电阻(温度升高，电阻减小)，电源的电动势为E，内阻为r.起初电容器中悬停一质量为m的带电尘埃，当环境温度降低时，下列说法中正确的是()A．电压表和电流表的示数都减小B．电压表和电流表的示数都增大C．电压表和电流表的示数变化量之比保持不变D．带电尘埃将向下极板运动6、如图所示的电路中，闭合开关后各元件处于正常工作状态，当某灯泡突然出现故障时，电流表读数变小，电压表读数变大．下列关于故障原因或故障后其他物理量的变化情况的说法中正确的是()A．L1灯丝突然短路B．L2灯丝突然烧断C．电源的输出功率一定变小D．电容器C上电荷量减少7、如图所示，电解池内有一价离子的电解液，在时间t内通过溶液截面S的正离子数为n1，负离子数为n2.设元电荷电荷量为e，则以下说法正确的是()A．溶液内电流方向从A到B，电流大小为n1e tB．溶液内电流方向从B到A，电流大小为n2e tC．溶液内正、负离子反方向移动，产生的电流相互抵消D．溶液内电流方向从A到B，电流大小为（n1＋n2）et8、(多选)如图所示的电路中，电源电动势为12 V，内阻为2 Ω，四个电阻的阻值已在图中标出．闭合开关S，下列说法正确的有()A．路端电压为10 VB．电源的总功率为10 WC．a、b间电压的大小为5 VD．a、b间用导线连接后，电路的总电流为1 A9、如图所示的电路中，电源的电动势E和内阻r一定，A、B为平行板电容器的两块正对金属板，R1为光敏电阻，电阻随光强的增大而减小．当R2的滑动触头P在a端时，闭合开关S，此时电流表A和电压表V的示数分别为I和U．以下说法正确的是()A．若仅将R2的滑动触头P向b端移动，则I不变，U增大B．若仅增大A、B板间距离，则电容器所带电荷量减少C．若仅用更强的光照射R1，则I增大，U增大，电容器所带电荷量增加D．若仅用更强的光照射R1，则U变化量的绝对值与I变化量的绝对值的比值不变二、非选择题1、（实验题）1、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是________ mm.用游标卡尺可以测量某些工件的外径．在测量时，示数如图乙所示，则读数分别为________mm2、如图所示，电源电动势E＝10 V，内阻r＝1 Ω，R1＝3 Ω，R2＝6 Ω，C＝30 μF.(1)闭合开关S，求稳定后通过R1的电流．(2)然后将开关S断开，求电容器两端的电压变化量和流过R1的总电荷量．(3)如果把R2换成一个可变电阻，其阻值可以在0～10 Ω范围变化，求开关闭合并且电路稳定时，R2消耗的最大电功率．1、【答案】A【解析】甲为“与”门电路；乙为“或”门电路；丙为“非”门电路2、解析：选C.电路中四个电阻阻值相等，开关S 断开时，外电路的连接等效为图1，由于不计电池的内阻，设每个定值电阻的阻值为R ，根据串、并联电路的特点可知，电容器两端的电压为U 1＝12×23R23R ＋RE ＝15E ；当开关S 闭合后，外电路的连接等效为图2，则电容器两端的电压为U 2＝12R12R ＋R E ＝13E ，由Q ＝CU 可知，Q 1Q 2＝U 1U 2＝35，C 项正确．3、解析：选B.A 点电阻R A ＝31.0×10－1 Ω＝30 Ω，B 点电阻R B ＝61.5×10－1Ω＝40 Ω，故A 错误、B 正确．ΔR ＝R B －R A ＝10 Ω，故C 、D 错误．4、解析：选C.设电流表A 的内阻为R A ，用电流表A 的表盘刻度表示流过接线柱1的电流值时，若将接线柱1、2接入电路，根据并联电路的特点，(I 1－I A )R 1＝I A R A ，解得I 1＝3I A ＝0.06 A ，则每一小格表示0.06 A ；若将接线柱1、3接入电路，则(I 2－I A )R 1＝I A R A ，解得I 2＝3I A ＝0.06 A ，则每一小格表示0.06 A ．选项C 正确．5、解析：选C.当环境温度降低时，热敏电阻阻值增大，并联部分电路总阻值增大，根据闭合电路欧姆定律，干路电流减小，电流表示数减小，电压表示数增大，选项A 、B 错误；并联部分电压的增加量等于定值电阻R 1和电源内阻r 上电压的减少量，由于R 1和电源内阻r 之和不变，故ΔUΔI＝R 1＋r 不变，选项C 正确；并联部分阻值增大，电容器两端电压增大，带电尘埃受到的电场力增大，带电尘埃将向上极板运动，选项D 错误．6、解析：选B ．当L 1灯丝突然短路时，电路的外电阻减小，根据I ＝ER 外＋r得，电流表读数增大，A 错；当L 2灯丝突然烧断时，电路的外电阻增大，电流表读数变小，由U ＝E －Ir 得电压表读数增大，B 对；电源的输出功率大小由电路的外电阻与内电阻的关系决定，所以C 错；当L 2灯丝突然烧断时，电容器两端的电压增大，所以电容器会充电，D 错．7、解析：选D.溶液内正、负离子反方向移动，通过截面的电荷量为正、负离子电荷量绝对值之和，由电流的定义可算出，电流为（n 1＋n 2）et，故选D. 8、解析：选AC.开关S 闭合后，外电路的总电阻为R ＝10 Ω，路端电压U ＝E R ＋rR ＝1212×10 V ＝10 V ，A 项正确；电源的总功率P ＝E 2R ＋r＝12 W ，B 项错误；由于两条支路的电流均为I′＝1020 A ＝0.5 A ，因此a 、b 两点间的电压为U ab ＝0.5×(15－5) V ＝5 V ，C 项正确；a 、b 两点用导线连接后，外电阻R′＝2×5×155＋15 Ω＝7.5Ω，因此电路中的总电流I ＝E R′＋r＝129.5 A ≈1.26 A ，D 项错误． 9、解析：选BD ．电容器所在支路由于是断路，没有电流通过，所以电路中只有光敏电阻和电阻R 3串联在电路中，并且电容器两端的电压等于光敏电阻两端电压，所以若仅将R 2的滑动触头P 向b 端移动，电路总电阻不变，电流不变，电压也不变，A 错误；若增大电容器极板间的距离，根据公式C ＝εr S4πkd 可得电容器电容减小，由于电容器两端的电压恒定，根据公式C ＝QU ，故电容器所带电荷量减小，B 正确；若仅用更强的光照射R 1，R 1的电阻减小，电路总电阻减小，电流增大，故电流表示数增大，外电路总电阻减小，即电压表示数减小，根据公式C ＝QU 可得，U 减小，Q 也减小，C 错误；根据闭合电路欧姆定律可得U 变化量的绝对值与I 变化量的绝对值的比值表示电源内阻，所以恒定不变，D 正确．二、非选择题1、【答案】1.195 11.50【解析】螺旋测微器读数为1 mm ＋19.5×0.01 mm ＝1.195 mm 游标卡尺读数为11 mm ＋10×0.05 mm ＝11.50 mm.2、解析：(1)稳定时，电路中的电流： I ＝Er ＋R 1＋R 2＝1 A.(2)S 闭合，电路处于稳定状态时，电容器两端的电压： U ＝IR 2＝1×6 V ＝6 V断开后，电容器两端的电压为10 V 所以ΔU ＝4 V流过R 1的总电荷量为： ΔQ ＝ΔU ·C ＝1.2×10－4 C. (3)P R2＝⎝ ⎛⎭⎪⎫E r ＋R 1＋R 22·R 2＝E 2[R 2－（R 1＋r ）]2R 2＋4（R 1＋r ）可见当R 2＝R 1＋r 时，R 2消耗的功率最大 P mR2＝E 24（R 1＋r ）＝6.25 W.答案：(1)1 A (2)4 V 1.2×10－4 C (3)6.25 W。

姓名，年级：时间：第40讲电路的基本概念和规律（二) 考点一串、并联电路闭合电路欧姆定律一、串、并联电路的特点1．特点对比2．几个常用的推论（1）串联电路的总电阻错误!大于其中任一部分电路的总电阻。

(2）并联电路的总电阻错误!小于其中任一支路的总电阻，且小于其中最小的电阻。

（3)无论电阻怎样连接，每一段电路的总耗电功率P总是错误!等于各个电阻耗电功率之和.(4）无论电路是串联还是并联，电路中任意一个电阻变大时,电路的总电阻错误!变大。

二、闭合电路欧姆定律1．内容：闭合电路中的电流跟电源的电动势成□，08正比,跟内、外电路的电阻之和成错误!反比.3．路端电压与外电阻的关系(1)负载R增大→I减小→U内减小→U外增大外电路断路时(R＝∞），I＝0，U外＝E。

(2）负载R减小→I增大→U内增大→U外减小外电路短路时(R＝0)，I＝Er，U内＝E。

4．U.I关系图:由U＝E－Ir可知，路端电压随着电路中电流的增大而□，12减小；U。

I关系图线如图所示。

(1)当电路断路即I＝0时，纵轴的截距为错误!电动势E.(2）当外电路电压为U＝0时，横轴的截距为短路电流I m＝错误!错误!。

（3)图线的斜率的绝对值为电源的错误!内阻r.1．[教材母题] (人教版选修3－1 P63·T3)许多人造卫星都用太阳电池供电。

太阳电池由许多片电池板组成。

某电池板不接负载时的电压是600 μV，短路电流是30 μA。

求这块电池板的内阻。

［变式子题] 卫星在太空中可以利用太阳电池板供电。

若一太阳电池板，测得它的开路电压为800 mV，短路电流为40 mA，将该电池板与一阻值为20 Ω的电阻连成一闭合电路，则它的路端电压是( )A．0.10 V B．0。

20 VC．0.30 V D．0。

40 V答案D解析电源没有接入外电路时，路端电压值等于电源电动势，所以电动势E＝800 mV.由闭合电路欧姆定律得,短路电流I短＝错误!,所以电源内阻r＝错误!＝错误!Ω＝20 Ω。

高考物理《恒定电流》真题练习含答案1.[2024·新课标卷](多选)电动汽车制动时可利用车轮转动将其动能转换成电能储存起来．车轮转动时带动磁极绕固定的线圈旋转，在线圈中产生电流．磁极匀速转动的某瞬间，磁场方向恰与线圈平面垂直，如图所示．将两磁极间的磁场视为匀强磁场，则磁极再转过90°时，线圈中()A．电流最小B．电流最大C．电流方向由P指向QD．电流方向由Q指向P答案：BD解析：磁极顺时针匀速转动相当于线圈逆时针匀速转动，线圈从中性面位置开始转动，磁极转过90°时即线圈逆时针转过90°时，穿过线圈的磁通量为0，磁通量的变化率最大，线圈中电流最大，A错误，B正确；磁极转过90°时相当于题图示中PQ向下切割磁感线，由右手定则可知线圈中电流方向由Q指向P，C错误，D正确．2．[2023·江苏卷]小明通过实验探究电压表内阻对测量结果的影响．所用器材有：干电池(电动势约1.5 V，内阻不计)2节；两量程电压表(量程0～3 V，内阻约3 kΩ；量程0～15 V，内阻约15 kΩ)1个；滑动变阻器(最大阻值50 Ω)1个；定值电阻(阻值50 Ω)21个；开关1个及导线若干．实验电路如图1所示．(1)电压表量程应选用________(选填“3 V”或“15 V”).(2)图2为该实验的实物电路(右侧未拍全).先将滑动变阻器的滑片置于如图所示的位置，然后用导线将电池盒上接线柱A与滑动变阻器的接线柱________(选填“B”“C”或“D”)连接，再闭合开关，开始实验．(3)将滑动变阻器滑片移动到合适位置后保持不变，依次测量电路中O与1，2，…，21之间的电压．某次测量时，电压表指针位置如图3所示，其示数为________ V．根据测量数据作出电压U与被测电阻值R的关系图线，如图4中实线所示．(4)在图1所示的电路中，若电源电动势为E，电压表视为理想电压表，滑动变阻器接入的阻值为R1，定值电阻的总阻值为R2，当被测电阻为R时，其两端的电压U＝________(用E、R1、R2、R表示)，据此作出U­R理论图线如图4中虚线所示．小明发现被测电阻较小或较大时，电压的实测值与理论值相差较小．(5)分析可知，当R较小时，U的实测值与理论值相差较小，是因为电压表的分流小，电压表内阻对测量结果影响较小．小明认为，当R较大时，U的实测值与理论值相差较小，也是因为相同的原因．你是否同意他的观点？请简要说明理由________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________.答案：(1)3 V(2)D(3)1.50(4)ERR1＋R2(5)不同意，理由见解析解析：(1)所用电源为两节干电池，电动势为3 V，则所用电表量程为3 V；(2)闭合开关之前，滑动变阻器阻值应该调到最大，则由图可知，电池盒上的接线柱A 应该与滑动变阻器的接线柱D连接；(3)电压表最小刻度为0.1 V，则读数为1.50 V；(4)由闭合电路欧姆定律可得I＝ER1＋R2当被测电阻阻值为R时电压表读数U＝IR＝ERR1＋R2(5)不同意；当R较大时，则电压表内阻不能忽略，则电路中的电流I＝ER1＋（R2－R）＋RR V R＋R V则电压表读数为U＝ER1＋（R2－R）＋RR VR＋R V·RR VR＋R V＝E（R1＋R2－R）（R＋R V）RR V＋1当R较大时，R＝R2时R最大，此时U＝ER1（R2＋R V）R2R V ＋1＝ER1R V＋R1R2＋1因R V≫R1，则电压表读数接近于U＝ER1 R2＋1＝ER2R1＋R23．[2022·全国甲卷]某同学要测量微安表内阻，可利用的实验器材有：电源E(电动势1.5V，内阻很小)，电流表(量程10 mA，内阻约10 Ω)，微安表(量程100 μA，内阻R g待测，约1 kΩ)，滑动变阻器R(最大阻值10 Ω)，定值电阻R0(阻值10 Ω)，开关S，导线若干．(1)将图中所示的器材符号连线，画出实验电路原理图；(2)某次测量中，微安表的示数为90.0 μA，电流表的示数为9.00 mA，由此计算出微安表内阻R g＝________ Ω.答案：(1)如图所示(2)990解析：流过电阻R 0的电流I 0＝I －I g ＝9 mA －0.09 mA ＝8.91 mA ，由欧姆定律可知，R g＝I 0R 0I g ＝8.91×100.09Ω＝990 Ω. 4．[2024·浙江1月，节选]在“观察电容器的充、放电现象”实验中，把电阻箱R(0～9 999 Ω)、一节干电池、微安表(量程0～300 μA ，零刻度在中间位置)、电容器C(2 200 μF 、16 V )、单刀双掷开关组装成如图1所示的实验电路．(1)把开关S 接1，微安表指针迅速向右偏转后示数逐渐减小到零；然后把开关S 接2，微安表指针偏转情况是________．A ．迅速向右偏转后示数逐渐减小B ．向右偏转示数逐渐增大C ．迅速向左偏转后示数逐渐减小D ．向左偏转示数逐渐增大(2)再把电压表并联在电容器两端，同时观察电容器充电时电流和电压变化情况．把开关S 接1，微安表指针迅速向右偏转后示数逐渐减小到160 μA 时保持不变；电压表示数由零逐渐增大，指针偏转到如图2所示位置时保持不变，则电压表示数为________V ，电压表的阻值为________kΩ(计算结果保留两位有效数字).答案：(1)C (2)0.50 3.1解析：(1)把开关S 接1，电容器充电，电流从右向左流过微安表，微安表指针迅速向右偏转后示数逐渐减小到零；把开关S 接2，电容器放电，电流从左向右流过微安表，则微安表指针迅速向左偏转后示数逐渐减小．(2)由题意可知电压表应选用0～3 V 量程，由图2可知此时分度值为0.1 V ，需要估读到0.01 V ，则读数为0.50 V ．当微安表示数稳定时，电容器中不再有电流通过，此时干电池、电阻箱、微安表和电压表构成回路，根据闭合电路欧姆定律有R ＋R V ＝E I ＝ 1.5160×10－6 Ω＝9.375 kΩ 根据串联电路规律有R R V ＝U R U V ＝1.5－0.50.5＝2 联立可得R V≈3.1 kΩ5．[2021·广东卷]某小组研究热敏电阻阻值随温度的变化规律．根据实验需要已选用了规格和量程合适的器材．(1)先用多用电表预判热敏电阻阻值随温度的变化趋势．选择适当倍率的欧姆挡，将两表笔________，调节欧姆调零旋钮，使指针指向右边“0 Ω”处．测量时观察到热敏电阻温度越高，相同倍率下多用电表指针向右偏转角度越大，由此可判断热敏电阻阻值随温度的升高而________．(2)再按下图连接好电路进行测量．①闭合开关S前，将滑动变阻器R1的滑片滑到________端(填“a”或“b”).将温控室的温度设置为T，电阻箱R0调为某一阻值R01.闭合开关S，调节滑动变阻器R1，使电压表和电流表的指针偏转到某一位置．记录此时电压表和电流表的示数、T和R01.断开开关S.再将电压表与热敏电阻C端间的导线改接到D端，闭合开关S.反复调节R0和R1，使电压表和电流表的示数与上述记录的示数相同．记录此时电阻箱的阻值R02.断开开关S.②实验中记录的阻值R01________R02(填“大于”“小于”或“等于”)，此时热敏电阻阻值R T＝________．(3)改变温控室的温度，测量不同温度时的热敏电阻阻值，可以得到热敏电阻阻值随温度的变化规律．答案：(1)短接减小(2)①b②大于R01－R02解析：(1)使用多用电表的欧姆挡前应先欧姆调零，即将两表笔短接．温度越高，相同倍率下多用电表的指针向右偏转的角度越大，则电阻阻值越小，故热敏电阻的阻值随温度的升高而减小．(2)①闭合开关前，为了保护电路，应该将滑动变阻器的滑片移到b端．②将电压表与热敏电阻C端间的导线改接到D，调节滑动变阻器和电阻箱，使电压表和电流表的示数与改接前一致，则R01＝R02＋R T，所以R01>R02，R T＝R01－R02.。

恒定电流1.(多选)如图所示,电源的电动势E=6 V,内阻r=1 Ω,电阻R1=3 Ω,R2=6 Ω,电容器的电容C=3.6 μF,二极管D一般是由硅或者锗管组成,具有单向导电性,下列判断正确的是( )A.开关S1闭合,S2断开时和开关S1、S2均闭合时,电容器两端电压均为4 VB.开关S1闭合,S2断开,当合上S2,待电路稳定以后,电容器上电荷量变化了1.8×10-6 CC.开关S1、S2闭合,待电路稳定以后断开S1,流过R1的电荷量为9.6×10-6 CD.开关S1、S2闭合,待电路稳定以后断开S1,流过R1的电荷量为1.44×10-5 C2.(多选)硅光电池是一种太阳能电池,具有低碳环保的优点.如图所示,图线a是该电池在某光照强度下路端电压U和电流I变化的关系图象(电池电动势不变,内阻不是定值),图线b是某电阻R的U-I图象.在该光照强度下将它们组成闭合回路时,下列说法中正确的是( )A.硅光电池的内阻为8 ΩB.硅光电池的总功率为0.4 WC.硅光电池的内阻消耗的热功率为0.32 WD.若将R换成阻值更大的电阻,硅光电池的输出功率增大3.阻值相等的四个电阻、电容器C及电池E(内阻可忽略)连接成如图所示电路.开关S 断开且电流稳定时,C所带的电荷量为Q1;闭合开关S,电流再次稳定后,C所带的电荷量为Q2.Q1与Q2的比值为( )A.25B.12C.35D.234.(多选)如图所示的电路中,电源电动势为E、内阻为r,定值电阻R1<r,静电计的金属小球通过导线与电路中的b点相连.闭合开关S,将滑动变阻器R2的滑片向右滑动一段距离,电路稳定后,相对滑片未滑动前电压表示数的变化量为ΔU,电流表示数的变化量为ΔI,且两电表均为理想电表.下列判断中正确的是( )A.电源的输出功率减小B.静电计指针张角减小C.电压表的示数U和电流表的示数I的比值不变D.ΔU与ΔI的比值不变5.(多选)在如图所示电路中,电源内阻忽略不计,闭合开关S,滑动变阻器的滑片位于a点时,两理想电表的读数分别为U1、I1,滑动变阻器的滑片位于b点时,两理想电表的读数分别为U2、I2.下列判断正确的是( )A.U1>U2,I1<I2B.滑片位于b点时,滑动变阻器接入电路的阻值为U2I2C.滑片由a滑到b,U2-U1I1-I2等于滑动变阻器接入电路的阻值变化量D.滑片由a滑到b,U2-U1I1-I2等于R1的阻值6.如图所示,电源电动势E,内电阻恒为r,R是定值电阻,热敏电阻R T的阻值随温度降低而增大,C是平行板电容器.闭合开关S,带电液滴刚好静止在C内.在温度降低的过程中,分别用ΔI、ΔU1、ΔU2和ΔU3表示电流表、电压表1、电压表2和电压表3示数变化量的绝对值.关于该电路工作状态的变化,下列说法正确的是( )A.ΔU1ΔI 、ΔU2ΔI、ΔU3ΔI一定都变大B.ΔU1ΔI 和ΔU3ΔI一定不变,ΔU2ΔI一定变大C.带电液滴一定向下加速运动D.电源的工作效率一定变大7.某同学研究小灯泡的伏安特性,所使用的器材有:小灯泡L(额定电压3.8 V,额定电流0.32 A);电压表V(量程3 V,内阻3 kΩ);电流表A(量程0.5 A,内阻0.5 Ω);固定电阻R0(阻值1 000 Ω);滑动变阻器R(阻值0~9.0 Ω);电源E(电动势5 V,内阻不计);开关S;导线若干.(1)实验要求能够实现在0~3.8 V的范围内对小灯泡的电压进行测量,画出实验电路原理图.(2)实验测得该小灯泡伏安特性曲线如图(a)所示.图(a)图(b)由实验曲线可知,随着电流的增加小灯泡的电阻(填“增大”“不变”或“减小”),灯丝的电阻率(填“增大”“不变”或“减小”).(3)用另一电源E0(电动势4 V,内阻1.00 Ω)和题给器材连接成图(b)所示的电路,调节滑动变阻器R的阻值,可以改变小灯泡的实际功率.闭合开关S,在R的变化范围内,小灯泡的最小功率为W,最大功率为W.(结果均保留2位小数)8.实际的二极管正向电阻并不为零,反向电阻也不是无穷大,一兴趣小组同学对某型号二极管做了如下研究:(1)用多用电表的欧姆挡粗测二极管的正向电阻.①测量时选择开关旋到测电阻的“×10”倍率,多用电表的表盘如图所示,则电阻为Ω;②多用电表的红表笔应与二极管的极相连(选填“正”或“负”).(2)用电压表和电流表描绘该二极管加正向0~1.5 V电压时的伏安特性曲线,可供选择的器材如下:电压表V1(量程1.5 V,内阻约2 000 Ω)电压表V2(量程6 V,内阻约4 000 Ω)电流表A1(量程0.6 A,内阻约10 Ω)电流表A2(量程40 mA,内阻约0.1 Ω)滑动变阻器R1(总电阻约为10 Ω)滑动变阻器R2(总电阻约为100 Ω)电源E(电动势2 V,内阻不计)开关S,导线若干①为调节方便,并有尽可能高的精度,请选择合适的器材,电压表、电流表、滑动变阻器;(填写所选器材的符号)②在虚线方框中画出实验电路原理图;③该二极管加正向电压的伏安特性曲线如图所示,现将阻值为50 Ω的定值电阻与该二极管串联,并与一电动势为2 V,内阻不计的电源组成闭合电路,二极管上的电压为正向电压,则回路中的电流为mA.9.某同学想要描绘标有“3.8 V,0.3 A”字样小灯泡L的伏安特性曲线,要求测量数据尽量精确、绘制曲线完整.可供该同学选用的器材除开关、导线外,还有:电压表V1(量程0~3 V,内阻等于3 kΩ)电压表V2(量程0~15 V,内阻等于15 kΩ)电流表A1(量程0~200 mA,内阻等于10 Ω)电流表A2(量程0~3 A,内阻等于0.1 Ω)滑动变阻器R1(0~10 Ω,额定电流2 A)滑动变阻器R2(0~1 kΩ,额定电流0.5 A)定值电阻R3(阻值等于1 Ω)定值电阻R4(阻值等于10 Ω)定值电阻R5(阻值等于1 kΩ)电源E(E=6 V,内阻不计)(1)请画出实验电路图,并将各元件字母代码标在该元件的符号旁.(2)该同学描绘出的I-U图象应是图中的.10.为了描绘小灯泡的伏安特性曲线,提供以下实验器材:小灯泡L(额定电压3.8 V,额定电流0.32 A)电压表V(量程3 V,内阻3 kΩ)电流表A(量程0.5 A,内阻约0.5 Ω)电阻箱R0(0~9 999.9 Ω)滑动变阻器R1(阻值0~5 Ω,2 A)滑动变阻器R2(阻值0~200 Ω,1 A)学生电源E(电动势4 V,内阻不计)开关S及导线若干.(1)关于控制电路中滑动变阻器的连接方法,应选择.A.分压式连接B.限流式连接(2)为了减小系统误差,关于测量电路中电压表和电流表的连接方式,应选择.A.安培表内接法B.安培表外接法(3)实验提供的电压表量程小于小灯泡的额定电压,需要把电压表的量程扩大到4伏,改装电压表时,应将电阻箱阻值调至Ω,并与题中所给电压表(选填“串联”或“并联”).(4)请在方框中画出该实验的电路图.(5)为操作方便,实验中滑动变阻器应选择(选填R1或R2).你的选择理由是.图(a)图(b)(6)实验中得到小灯泡的伏安特性曲线如图(a)所示,由实验曲线可知,随着电压的增加小灯泡的电阻(选填“增大”“不变”或“减小”).(7)现将与题中完全相同的两个小灯泡与另一电源E0(电动势4 V,内阻1.0 Ω)和一阻值为9 Ω的定值电阻连接成如图(b)所示电路.此电路中每个小灯泡两端的实际电压为V(结果保留两位有效数字).11..小明用如图甲所示的电路研究额定电压为2.4 V的灯泡L的伏安特性曲线.(1)在闭合开关S前,滑动变阻器的滑片应该移到(选填“a”或“b”)端.(2)按该电路测出的灯泡电阻值与真实值相比偏(选填“大”或“小”).(3)按此方案测得的数据描绘出I-U图象如图乙所示,图象是一条曲线而不是直线的原因是.(4)若将两个这样的相同灯泡并联,与电源组成图丙所示的电路,已知电源的电动势E=3.0 V,内阻r=1.5 Ω,定值电阻R=1.0 Ω,则每个灯泡的实际功率为W(结果保留两位小数).12.在伏安法测电阻的实验中,待测电阻R x约为200 Ω,电压表V的内阻约为2 kΩ,电流表A的内阻约为10 Ω,测量电路中电流表的连接方式如图(a)或图(b)所示,结果由公式R x=UI 计算得出,式中U与I分别为电压表和电流表的示数.若将图(a)和图(b)中电路测得的电阻值分别记为R x1和R x2,则(填“R x1”或“R x2”)更接近待测电阻的真实值,且测量值R x1(填“大于”“等于”或“小于”)真实值,测量值R x2(填“大于”“等于”或“小于”)真实值.恒定电流1.(多选)如图所示,电源的电动势E=6 V,内阻r=1 Ω,电阻R1=3 Ω,R2=6 Ω,电容器的电容C=3.6 μF,二极管D一般是由硅或者锗管组成,具有单向导电性,下列判断正确的是( )A.开关S1闭合,S2断开时和开关S1、S2均闭合时,电容器两端电压均为4 VB.开关S1闭合,S2断开,当合上S2,待电路稳定以后,电容器上电荷量变化了1.8×10-6 CC.开关S1、S2闭合,待电路稳定以后断开S1,流过R1的电荷量为9.6×10-6 CD.开关S1、S2闭合,待电路稳定以后断开S1,流过R1的电荷量为1.44×10-5 C答案BC2.(多选)硅光电池是一种太阳能电池,具有低碳环保的优点.如图所示,图线a是该电池在某光照强度下路端电压U和电流I变化的关系图象(电池电动势不变,内阻不是定值),图线b是某电阻R的U-I图象.在该光照强度下将它们组成闭合回路时,下列说法中正确的是( )A.硅光电池的内阻为8 ΩB.硅光电池的总功率为0.4 WC.硅光电池的内阻消耗的热功率为0.32 WD.若将R换成阻值更大的电阻,硅光电池的输出功率增大答案AC3.阻值相等的四个电阻、电容器C及电池E(内阻可忽略)连接成如图所示电路.开关S 断开且电流稳定时,C所带的电荷量为Q1;闭合开关S,电流再次稳定后,C所带的电荷量为Q2.Q1与Q2的比值为( )A.25B.12C.35D.23答案C4.(多选)如图所示的电路中,电源电动势为E、内阻为r,定值电阻R1<r,静电计的金属小球通过导线与电路中的b点相连.闭合开关S,将滑动变阻器R2的滑片向右滑动一段距离,电路稳定后,相对滑片未滑动前电压表示数的变化量为ΔU,电流表示数的变化量为ΔI,且两电表均为理想电表.下列判断中正确的是( )A.电源的输出功率减小B.静电计指针张角减小C.电压表的示数U和电流表的示数I的比值不变D.ΔU与ΔI的比值不变答案BD5.(多选)在如图所示电路中,电源内阻忽略不计,闭合开关S,滑动变阻器的滑片位于a点时,两理想电表的读数分别为U1、I1,滑动变阻器的滑片位于b点时,两理想电表的读数分别为U2、I2.下列判断正确的是( )A.U1>U2,I1<I2B.滑片位于b点时,滑动变阻器接入电路的阻值为U2I2C.滑片由a滑到b,U2-U1I1-I2等于滑动变阻器接入电路的阻值变化量D.滑片由a滑到b,U2-U1I1-I2等于R1的阻值答案BD6.如图所示,电源电动势E,内电阻恒为r,R是定值电阻,热敏电阻R T的阻值随温度降低而增大,C是平行板电容器.闭合开关S,带电液滴刚好静止在C内.在温度降低的过程中,分别用ΔI、ΔU1、ΔU2和ΔU3表示电流表、电压表1、电压表2和电压表3示数变化量的绝对值.关于该电路工作状态的变化,下列说法正确的是( )A.ΔU1ΔI 、ΔU2ΔI、ΔU3ΔI一定都变大B.ΔU1ΔI 和ΔU3ΔI一定不变,ΔU2ΔI一定变大C.带电液滴一定向下加速运动D.电源的工作效率一定变大答案D7.某同学研究小灯泡的伏安特性,所使用的器材有:小灯泡L(额定电压3.8 V,额定电流0.32 A);电压表V(量程3 V,内阻3 kΩ);电流表A(量程0.5 A,内阻0.5 Ω);固定电阻R0(阻值1 000 Ω);滑动变阻器R(阻值0~9.0 Ω);电源E(电动势5 V,内阻不计);开关S;导线若干.(1)实验要求能够实现在0~3.8 V的范围内对小灯泡的电压进行测量,画出实验电路原理图.(2)实验测得该小灯泡伏安特性曲线如图(a)所示.图(a)图(b)由实验曲线可知,随着电流的增加小灯泡的电阻(填“增大”“不变”或“减小”),灯丝的电阻率(填“增大”“不变”或“减小”).(3)用另一电源E0(电动势4 V,内阻1.00 Ω)和题给器材连接成图(b)所示的电路,调节滑动变阻器R的阻值,可以改变小灯泡的实际功率.闭合开关S,在R的变化范围内,小灯泡的最小功率为W,最大功率为W.(结果均保留2位小数)答案(1)如图所示(2)增大增大(3)0.39 1.178.实际的二极管正向电阻并不为零,反向电阻也不是无穷大,一兴趣小组同学对某型号二极管做了如下研究:(1)用多用电表的欧姆挡粗测二极管的正向电阻.①测量时选择开关旋到测电阻的“×10”倍率,多用电表的表盘如图所示,则电阻为Ω;②多用电表的红表笔应与二极管的极相连(选填“正”或“负”).(2)用电压表和电流表描绘该二极管加正向0~1.5 V电压时的伏安特性曲线,可供选择的器材如下:电压表V1(量程1.5 V,内阻约2 000 Ω)电压表V2(量程6 V,内阻约4 000 Ω)电流表A1(量程0.6 A,内阻约10 Ω)电流表A2(量程40 mA,内阻约0.1 Ω)滑动变阻器R1(总电阻约为10 Ω)滑动变阻器R2(总电阻约为100 Ω)电源E(电动势2 V,内阻不计)开关S,导线若干①为调节方便,并有尽可能高的精度,请选择合适的器材,电压表、电流表、滑动变阻器;(填写所选器材的符号)②在虚线方框中画出实验电路原理图;③该二极管加正向电压的伏安特性曲线如图所示,现将阻值为50 Ω的定值电阻与该二极管串联,并与一电动势为2 V,内阻不计的电源组成闭合电路,二极管上的电压为正向电压,则回路中的电流为mA.答案(1)①130 ②负(2)①V1A2R1②略③159.某同学想要描绘标有“3.8 V,0.3 A”字样小灯泡L的伏安特性曲线,要求测量数据尽量精确、绘制曲线完整.可供该同学选用的器材除开关、导线外,还有:电压表V1(量程0~3 V,内阻等于3 kΩ)电压表V2(量程0~15 V,内阻等于15 kΩ)电流表A1(量程0~200 mA,内阻等于10 Ω)电流表A2(量程0~3 A,内阻等于0.1 Ω)滑动变阻器R1(0~10 Ω,额定电流2 A)滑动变阻器R2(0~1 kΩ,额定电流0.5 A)定值电阻R3(阻值等于1 Ω)定值电阻R4(阻值等于10 Ω)定值电阻R5(阻值等于1 kΩ)电源E(E=6 V,内阻不计)(1)请画出实验电路图,并将各元件字母代码标在该元件的符号旁.(2)该同学描绘出的I-U图象应是图中的.答案(1)如图所示(2)B10.为了描绘小灯泡的伏安特性曲线,提供以下实验器材:小灯泡L(额定电压3.8 V,额定电流0.32 A)电压表V(量程3 V,内阻3 kΩ)电流表A(量程0.5 A,内阻约0.5 Ω)电阻箱R0(0~9 999.9 Ω)滑动变阻器R1(阻值0~5 Ω,2 A)滑动变阻器R2(阻值0~200 Ω,1 A)学生电源E(电动势4 V,内阻不计)开关S及导线若干.(1)关于控制电路中滑动变阻器的连接方法,应选择.A.分压式连接B.限流式连接(2)为了减小系统误差,关于测量电路中电压表和电流表的连接方式,应选择.A.安培表内接法B.安培表外接法(3)实验提供的电压表量程小于小灯泡的额定电压,需要把电压表的量程扩大到4伏,改装电压表时,应将电阻箱阻值调至Ω,并与题中所给电压表(选填“串联”或“并联”).(4)请在方框中画出该实验的电路图.(5)为操作方便,实验中滑动变阻器应选择(选填R1或R2).你的选择理由是.图(a)图(b)(6)实验中得到小灯泡的伏安特性曲线如图(a)所示,由实验曲线可知,随着电压的增加小灯泡的电阻(选填“增大”“不变”或“减小”).(7)现将与题中完全相同的两个小灯泡与另一电源E0(电动势4 V,内阻1.0 Ω)和一阻值为9 Ω的定值电阻连接成如图(b)所示电路.此电路中每个小灯泡两端的实际电压为V(结果保留两位有效数字).答案(1)A (2)B (3)1 000.0 串联(4)略(5)R1选择R1时,移动滑片,小灯泡两端的电压示数变化比较均匀(线性关系较好) (6)增大(7)1.111..小明用如图甲所示的电路研究额定电压为2.4 V的灯泡L的伏安特性曲线.(1)在闭合开关S前,滑动变阻器的滑片应该移到(选填“a”或“b”)端.(2)按该电路测出的灯泡电阻值与真实值相比偏(选填“大”或“小”).(3)按此方案测得的数据描绘出I-U图象如图乙所示,图象是一条曲线而不是直线的原因是.(4)若将两个这样的相同灯泡并联,与电源组成图丙所示的电路,已知电源的电动势E=3.0 V,内阻r=1.5 Ω,定值电阻R=1.0 Ω,则每个灯泡的实际功率为W(结果保留两位小数).答案(1)a (2)小(3)小灯泡的电阻随温度的升高而增大(4)0.40(0.36~0.44)2020高考物理冲刺必刷专练12.在伏安法测电阻的实验中,待测电阻R x约为200 Ω,电压表V的内阻约为2 kΩ,电流表A的内阻约为10 Ω,测量电路中电流表的连接方式如图(a)或图(b)所示,结果由公式R x=UI 计算得出,式中U与I分别为电压表和电流表的示数.若将图(a)和图(b)中电路测得的电阻值分别记为R x1和R x2,则(填“R x1”或“R x2”)更接近待测电阻的真实值,且测量值R x1(填“大于”“等于”或“小于”)真实值,测量值R x2(填“大于”“等于”或“小于”)真实值.答案R x1大于小于。

2020版高考物理单元测试恒定电流1.金属材料的电阻率有以下特点：一般而言，纯金属的电阻率小，合金的电阻率大；金属的电阻率随温度的升高而增大，而且有的金属电阻率随温度变化而显著变化，有的合金的电阻率几乎不受温度的影响．根据以上的信息，判断下列说法中正确的是( )A．连接电路用的导线一般用合金来制作B．电炉、电阻器的电阻丝一般用合金来制作C．白炽灯中的钨丝的电阻随亮度的增大而减小D．标准电阻一般用电阻率随温度变化而显著变化的金属材料制作2.某电路如图所示,已知电池组的总内阻r=1 Ω,外电路电阻R=5 Ω,理想电压表的示数U=3.0V,则电池组的电动势E等于 ( )A.3.0 VB.3.6 VC.4.0 VD.4.2 V3.如图所示是一火警报警器的一部分电路示意图．其中R2为用半导体热敏材料(其阻值随温度的升高而迅速减小)制成的传感器，电流表A为值班室的显示器，a、b之间接报警器．当传感器R2所在处出现火情时，显示器A的电流I、报警器两端的电压U的变化情况是( )A．I变大，U变大B．I变小，U变小C．I变小，U变大D．I变大，U变小4.如图所示是一个多用电表的简化电路图．S为单刀多掷开关，通过操作开关，开关S可以接通1，也可以接通2、3、4、5或6.下列说法正确的是( )A．当开关S分别接1或2时，测量的是电流，其中S接1时量程较大B．当开关S分别接3或4时，测量的是电阻，其中A是黑表笔C．当开关S分别接5或6时，测量的是电阻，其中A是红表笔D．当开关S分别接5和6时，测量的是电压，其中S接5时量程较大5.如图所示的电路中，R1、R2、R3是定值电阻，R4是光敏电阻，其阻值随光照强度的增强而减小．当开关S闭合且没有光照射时，电容器C不带电．当用强光照射R4且电路稳定时，则与无光照射时比较( )A．电容器C的上极板带正电B．电容器C的下极板带正电C．通过R4的电流变小，电源的路端电压增大D．通过R4的电流变大，电源提供的总功率变小6.如图所示,E为内阻不能忽略的电池,R1、R2、R3均为定值电阻,V与A均为理想电表;开始时开关S闭合,V与A均有读数,某时刻V和A的读数均变大,则电路中可能出现的故障是( )A.R1断路B.R2断路C.R1短路D.R3短路7.电解池内有一价的电解液，t s内通过溶液内截面S的正离子数是n1，方向是从A→B，负离子数是n2，方向是从B→A，设元电荷为e，以下解释中正确的是( )A．正离子定向移动形成的电流方向是从A→B，负离子定向移动形成的电流方向是从B→A B．溶液内正负离子向相反方向移动，电流抵消C．溶液内电流方向从A→B，电流I=（n1＋n2）e2tD．溶液内电流方向从A→B，电流I=（n1＋n2）et8.电阻R1和R2分别标有“2 Ω　1.0 A”和“4 Ω　0.5 A”，将它们串联后接入电路中，如图所示，则此电路中允许消耗的最大功率为( )A．1.5 W B．3.0 W C．5.0 W D．6.0 W9. (多选)电位器是变阻器的一种．如图所示，如果把电位器与灯泡串联起来，利用它改变灯泡的亮度，下列说法正确的是( )A．串接A、B使滑动触头顺时针转动，灯泡变暗B．串接A、C使滑动触头逆时针转动，灯泡变亮C．串接A、C使滑动触头顺时针转动，灯泡变暗D．串接B、C使滑动触头顺时针转动，灯泡变亮10. (多选)如图所示，直线A为电源a的路端电压与电流的关系图线；直线B为电源b的路端电压与电流的关系图线；直线C为一个电阻R两端电压与电流的关系图线．将这个电阻分别接到a、b两电源上，那么( )A．R接到b电源上时电源的效率较高B．R接到b电源上时电源的输出功率较大C．R接到a电源上时电源的输出功率较大，但电源效率较低D．R接到a电源上时电阻的发热功率较大，电源效率也较高11. (多选)如图所示是某导体的I-U图线，图中α=45°，下列说法正确的是( )A．通过该导体的电流与其两端的电压成正比B．此导体的电阻R=2 ΩC．I-U图线的斜率表示电阻的倒数，所以R=cot 45°=1．0 ΩD．在该导体两端加6.0 V电压时，每秒通过导体截面的电荷量是3.0 C12. (多选)在纯电阻电路中，当用一个固定的电源(E、r是定值)向变化的外电阻供电时，关于电源的输出功率P随外电阻R变化的规律如图所示，则( )A．当R=r时，电源有最大的输出功率B．当R=r时，电源的效率η=50%C．电源的功率P′随外电阻R的增大而增大D．电源的效率η随外电阻R的增大而增大实验题13.某实验小组利用一滑动变阻器和未知内阻的微安表，来测量多用电表“×1 k”挡内部电池的电动势E.(1)该小组采用图甲的电路进行实验，请将图乙中的实物连线连接完整．(2)请将下面的实验步骤补充完整：a．插上红、黑表笔，把多用电表的选择开关拨到欧姆挡的“×1 k”位置，将红、黑表笔________，调整“欧姆调零旋钮”，使指针指到“0 Ω”．b．按照电路图连接好电路．c．接通开关，改变滑动变阻器的阻值，得到多用电表和微安表的示数分别如图所示．多用电表和微安表的读数分别为________kΩ和________μA.d．断开开关，拔下红、黑表笔，把多用电表的选择开关扳到________位置．(3)由以上信息可得多用电表“×1 k”挡内部电池的电动势为________V(保留两位有效数字)．14.如图甲所示的黑箱中有三只完全相同的电学元件，小明使用多用电表对其进行探测．(1)在使用多用电表前，发现指针不在左边“0”刻度线处，应先调整图乙中多用电表的________(选填“A”“B”或“C”)．(2)在用多用电表的直流电压挡探测黑箱a、b接点间是否存在电源时，一表笔接a，另一表笔应________(选填“短暂”或“持续”)接b，同时观察指针偏转情况．(3)在判定黑箱中无电源后，将选择开关旋至“×1”挡，调节好多用电表，测量各接点间的阻值．测量中发现，每对接点间正、反向阻值均相等，测量记录如下表．两表笔分别接a、b时，多用电表的示数如图乙所示．请将记录表补充完整，并在黑箱图中画出一种可能的电路．15.某款节能环保汽车启动时的工作电路如图所示，查得电源的电动势E=12 V，电源的内阻r及保护电阻R阻值未知，当在第一次S1闭合、S2断开的情况下，电流表的示数为1 A；在第二次S1、S2均闭合的情况下，电流表的示数为3 A．测得第二次车灯的功率减少了75%，若电动机内阻R M=1 Ω，电流表的内阻不计且假定车灯灯丝电阻不变，求S1、S2均闭合时电动机的机械功率．16.如图所示的电路中，电源的电动势E=6 V，内阻r=1 Ω，电阻R1=3 Ω，R2=6 Ω，电容器的电容C=3.6 μF，二极管D具有单向导电性，开始时，开关S1闭合，S2断开．(1)合上S2，待电路稳定以后，求电容器上电荷量变化了多少？(2)合上S2，待电路稳定以后再断开S1，求断开S1后流过R1的电荷量是多少？答案解析1.答案为：B ；解析：合金的电阻率大，常用来作电阻，不作导线，选项A 错误，B 正确；钨丝的电阻会随温度的升高而变大，选项C 错误；标准电阻一般用电阻率几乎不受温度影响的合金来制作，选项D 错误．2.答案为：B ；解析：由欧姆定律得I=A=0.6A,又由闭合电路的欧姆定律得U R =35E=I(R+r)=0.6×(5+1)V=3.6V 。

恒定电流1.某多用电表内欧姆“×1”挡倍率的内部电路图如图甲的虚线框所示.一学习小组将电阻箱和电压表并联后接到多用电表两表笔A、B上,采用图甲的电路测量多用电表欧姆挡“×1”倍率正常工作时的内阻RΩ和其内部电池的电动势E(电压表的内阻很大,它在该电路中的分流作用可以忽略),实验操作步骤如下:(1)先调整“指针定位螺丝”再将选择开关调至欧姆“×1”挡,红黑表笔短接调节“欧姆调零旋钮”使指针指在表盘(选填“左”或“右”)侧零刻度处.(2)电阻箱和电压表并联后的两端分别接在表笔A和B上,正确的接法是:电压表的正接线柱要接在多用电表的表笔(选填“A”或“B”)上.(3)改变电阻箱的阻值,分别读出多组电压表和电阻箱的示数U、R,并将对应的1U和1R 的值计算出来并记录在表格中,再画出1U−1R图象如图乙所示,若图乙中图线的斜率为k1、与纵轴的截距为b1,则所测内部电池的电动势E=,欧姆“×1”挡正常工作时的内阻RΩ=.(用k1、b1表示)(4)一位同学提出了数据处理的另一种思路:先计算出UR ,然后画U-UR图象如图丙所示.由图丙得到图线斜率为k2、与纵轴的截距为b2,则电池的电动势E=,欧姆“×1”挡正常工作时的内阻RΩ=.(用k2、b2表示)2. (1)用如图甲所示的多用电表测量电阻,要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量:甲①旋动部件,使指针对准电流的“0”刻线.②将K旋转到电阻挡“×100”的位置.③将插入“+”“-”插孔的表笔短接,旋动部件,使指针对准电阻的(选填“0刻线”或“∞刻线”).④将两表笔分别与待测电阻相接,发现指针偏转角度过小.为了得到比较准确的测量结果,请从下列选项中挑出合理的步骤,并按的顺序进行操作,再完成读数测量.A.将K旋转到电阻挡“×1 k”的位置B.将K旋转到电阻挡“×10”的位置C.将两表笔的金属部分分别与被测电阻的两根引线相接D.将两表笔短接,旋动合适部件,对电表进行校准(2)如图乙所示,为多用电表的表盘,测电阻时,若用的是“×100”挡,这时指针所示被测电阻的阻值应为Ω;测直流电流时,用的是100 mA的量程,指针所示电流值为 mA;测直流电压时,用的是50 V量程,则指针所示的电压值为 V.乙3.某同学用一个满偏电流为10 mA、内阻为30 Ω的电流表,一只滑动变阻器和一节电动势为1.5 V的干电池组装成一个欧姆表,如图(a)所示:(1)甲、乙测试笔中,甲表笔应是(选填“红”或“黑”)表笔.(2)电流表5 mA刻度处应标的电阻刻度为Ω.(3)经调零后,将甲、乙两表笔分别接图(b)中的a、b两点,指针指在电流表刻度=Ω.的4 mA处,则电阻Rx的测量结果偏(4)若误将甲、乙两表笔分别接在了图中的a、c两点,则Rx(选填“大”或“小”).(5)再给电流表并联一个合适的定值电阻R,就可组装成一个中间刻度值为15 Ω的欧姆表,则R=Ω.(保留两位有效数字)4.某同学只用以下给定仪器组装如图甲所示的简易多用电表,仪器不得重复使用.A.电流表(0~200 μA,100 Ω)B.电阻箱(0~999 Ω)C.电阻箱(0~9 999 Ω)(1 kΩ)D.定值电阻R2E.滑动变阻器(0~300 Ω)F.滑动变阻器(0~800 Ω)G.干电池(1.5 V,r=0)H.干电池(9 V,r=0)I.导线若干该多用电表需设置0、1为量程0~1 mA的电流挡,0、3为量程0~3 V的电压挡,0、2为欧姆挡.该同学通过计算并选择器材(器材选择只填器材前的字母).(1)量程0~1 mA的电流挡中电阻箱R应该选择,将其调节为1Ω;应该选择,将其调节为(2)量程0~3 V的电压挡中电阻箱R4Ω;应该选择,电源应该选择; (3)0、2的欧姆挡中滑动变阻器R3(4)该同学用上述简易多用电表的欧姆挡测量某一未知电阻,他首先进行了欧姆挡调零,然后将电阻接在0、2之间,发现电流表指针偏转如图乙所示,示数为μA,由此可求得未知电阻为Ω.5.某实验小组在练习使用多用电表,他们正确连接好电路,如图甲所示.闭合开关,灯泡都不亮,电流表无读数,他们判断电路可能S后,发现无论如何调节电阻箱R出现故障.经小组讨论后,他们尝试用多用电表的欧姆挡来检测电路.已知保护电阻R=15 Ω,电流表量程为50 mA.操作步骤如下:①将多用电表挡位调到电阻“×1”挡,再将红、黑表笔短接,进行欧姆调零;②断开甲图电路开关S,将多用电表两表笔分别接在a、c上,多用电表的指针不偏转;③将多用电表两表笔分别接在b、c上,多用电表的示数如图乙所示;④将多用电表两表笔分别接在c、e上,调节R=20 Ω时,多用电表示数如图丙所示,电流表的示数如图丁所示.回答下列问题:(1)图丙中的多用表读数为Ω;图丁中的电流表读数为 mA;(2)操作步骤④中,多用电表红表笔应接点(选填“c”或“e”);(3)电路的故障可能是;A.灯泡短路B.灯泡断路C.保护电阻R短路D.保护电阻R断路(4)根据以上实验得出的数据,同学们还计算出多用电表内部电源的电动势E'= V(结果保留三位有效数字).6.图(a)为某同学组装完成的简易多用电表的电路图.图中E是电池;R1、R2、R3、R 4和R5是固定电阻,R6是可变电阻;表头G的满偏电流为250 μA,内阻为480 Ω.虚线方框内为换挡开关,A端和B端分别与两表笔相连.该多用电表有5个挡位,5个挡位为:直流电压1 V挡和5 V挡,直流电流1 mA挡和2.5 mA挡,欧姆×100 Ω挡.图(a)图(b)(1)图(a)中的A端与(选填“红”或“黑”)色表笔相连接.(2)关于R6的使用,下列说法正确的是(填正确答案标号).A.在使用多用电表之前,调整R6使电表指针指在表盘左端电流“0”位置B.使用欧姆挡时,先将两表笔短接,调整R6使电表指针指在表盘右端电阻“0”位置C.使用电流挡时,调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R1+R2=Ω,R4=Ω.(4)某次测量时该多用电表指针位置如图(b)所示.若此时B端是与“1”相连的,则多用电表读数为;若此时B端是与“3”相连的,则读数为;若此时B端是与“5”相连的,则读数为.(结果均保留三位有效数字) 7.某同学组装一个多用电表.可选用的器材有:微安表头(量程100 μA,内阻900Ω);电阻箱R1(阻值范围0~999.9 Ω);电阻箱R2(阻值范围0~99 999.9 Ω);导线若干.要求利用所给器材先组装一个量程为1 mA的直流电流表,在此基础上再将它改装成量程为3 V的直流电压表,组装好的多用电表有电流1 mA和电压3 V两挡. 回答下列问题:(1)在虚线框内画出电路图并标出R1和R2,其中为公共接线柱,a和b分别是电流挡和电压挡的接线柱.(2)电阻箱的阻值应取R1=Ω,R2=Ω.(保留到个位)8.某小组利用图(a)所示的电路,研究硅二极管在恒定电流条件下的正向电压U与温度t的关系,图中V1和V2为理想电压表;R为滑动变阻器,R为定值电阻(阻值100 Ω);S为开关,E为电源.实验中二极管置于控温炉内,控温炉内的温度t由温度计(图中未画出)测出.图(b)是该小组在恒定电流为50.0 μA时得到的某硅二极管U-t关系曲线.回答下列问题:图(a)图(b)(1)实验中,为保证流过二极管的电流为50.0 μA,应调节滑动变阻器R,使电压表V 1的示数为U1= mV;根据图(b)可知,当控温炉内的温度t升高时,硅二极管正向电阻(填“变大”或“变小”),电压表V1示数(填“增大”或“减小”),此时应将R的滑片向(填“A”或“B”)端移动,以使V1示数仍为U1.(2)由图(b)可以看出U与t成线性关系.硅二极管可以作为测温传感器,该硅二极管的测温灵敏度为|ΔUΔt|=×10-3 V/℃(保留2位有效数字).9.某实验小组利用如图(a)所示的电路探究在25~80 ℃范围内某热敏电阻的温度特性.所用器材有:置于温控室(图中虚线区域)中的热敏电阻RT,其标称值(25 ℃时的阻值)为900.0 Ω;电源E(6 V,内阻可忽略);电压表V(量程150 mV);定值电阻R0(阻值20.0 Ω),滑动变阻器R1(最大阻值为1 000 Ω);电阻箱R2(阻值范围0~999.9 Ω);单刀开关S1,单刀双掷开关S2.图(a)实验时,先按图(a)连接好电路,再将温控室的温度t升至80.0 ℃.将S2与1端接通,闭合S1,调节R1的滑片位置,使电压表读数为某一值U;保持R1的滑片位置不变,将R2置于最大值,将S2与2端接通,调节R2,使电压表读数仍为U;断开S1,记下此时R2的读数,逐渐降低温控室的温度t,得到相应温度下R2的阻值,直至温度降到25.0 ℃回答下列问题:(1)在闭合S1前,图(a)中R1的滑片应移动到(填“a”或“b”)端;(2)在图(b)的坐标纸上补齐数据表中所给数据点,并做出R2-t曲线;图(b)图(c)(3)由图(b)可得到RT 在25~80 ℃范围内的温度特性,当t=44.0 ℃时,可得RT=Ω;(4)将RT 握于手心,手心温度下R2的相应读数如图(c)所示,该读数为Ω,则手心温度为℃.10.一课外实验小组用如图所示的电路测量某待测电阻Rx 的阻值,图中R为标准定值电阻(R0=20.0 Ω);V可视为理想电压表;S1为单刀开关,S2为单刀双掷开关;E为电源;R为滑动变阻器.采用如下步骤完成实验:(1)按照实验原理线路图(a),将图(b)中实物连线;图(a)图(b)(2)将滑动变阻器滑动端置于适当的位置,闭合S1;(3)将开关S2掷于1端,改变滑动变阻器滑动端的位置,记下此时电压表V的示数U 1;然后将S2掷于2端,记下此时电压表V的示数U2;(4)待测电阻阻值的表达式Rx =(用R、U1、U2表示);(5)重复步骤(3),(6)利用上述5次测量所得U2U1的平均值,求得Rx=Ω.(保留1位小数)参考答案1.某多用电表内欧姆“×1”挡倍率的内部电路图如图甲的虚线框所示.一学习小组将电阻箱和电压表并联后接到多用电表两表笔A、B上,采用图甲的电路测量多用电表欧姆挡“×1”倍率正常工作时的内阻RΩ和其内部电池的电动势E(电压表的内阻很大,它在该电路中的分流作用可以忽略),实验操作步骤如下:(1)先调整“指针定位螺丝”再将选择开关调至欧姆“×1”挡,红黑表笔短接调节“欧姆调零旋钮”使指针指在表盘(选填“左”或“右”)侧零刻度处.(2)电阻箱和电压表并联后的两端分别接在表笔A和B上,正确的接法是:电压表的正接线柱要接在多用电表的表笔(选填“A”或“B”)上.(3)改变电阻箱的阻值,分别读出多组电压表和电阻箱的示数U、R,并将对应的1U和1R 的值计算出来并记录在表格中,再画出1U−1R图象如图乙所示,若图乙中图线的斜率为k1、与纵轴的截距为b1,则所测内部电池的电动势E=,欧姆“×1”挡正常工作时的内阻RΩ=.(用k1、b1表示)(4)一位同学提出了数据处理的另一种思路:先计算出UR ,然后画U-UR图象如图丙所示.由图丙得到图线斜率为k2、与纵轴的截距为b2,则电池的电动势E=,欧姆“×1”挡正常工作时的内阻RΩ=.(用k2、b2表示)答案(1)右(2)B (3)1b1k1b1(4)b2-k22. (1)用如图甲所示的多用电表测量电阻,要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量:甲①旋动部件,使指针对准电流的“0”刻线.②将K旋转到电阻挡“×100”的位置.③将插入“+”“-”插孔的表笔短接,旋动部件,使指针对准电阻的(选填“0刻线”或“∞刻线”).④将两表笔分别与待测电阻相接,发现指针偏转角度过小.为了得到比较准确的测量结果,请从下列选项中挑出合理的步骤,并按的顺序进行操作,再完成读数测量.A.将K旋转到电阻挡“×1 k”的位置B.将K旋转到电阻挡“×10”的位置C.将两表笔的金属部分分别与被测电阻的两根引线相接D.将两表笔短接,旋动合适部件,对电表进行校准(2)如图乙所示,为多用电表的表盘,测电阻时,若用的是“×100”挡,这时指针所示被测电阻的阻值应为Ω;测直流电流时,用的是100 mA的量程,指针所示电流值为 mA;测直流电压时,用的是50 V量程,则指针所示的电压值为 V.乙答案(1)①S ③T 0刻线④ADC (2)1 700 4723.53.某同学用一个满偏电流为10 mA、内阻为30 Ω的电流表,一只滑动变阻器和一节电动势为1.5 V的干电池组装成一个欧姆表,如图(a)所示:(1)甲、乙测试笔中,甲表笔应是(选填“红”或“黑”)表笔.(2)电流表5 mA刻度处应标的电阻刻度为Ω.(3)经调零后,将甲、乙两表笔分别接图(b)中的a、b两点,指针指在电流表刻度的4 mA处,则电阻R=Ω.x的测量结果偏(4)若误将甲、乙两表笔分别接在了图中的a、c两点,则Rx(选填“大”或“小”).(5)再给电流表并联一个合适的定值电阻R,就可组装成一个中间刻度值为15 Ω的欧姆表,则R=Ω.(保留两位有效数字)答案(1)红(2)150 (3)225 (4)小(5)3.34.某同学只用以下给定仪器组装如图甲所示的简易多用电表,仪器不得重复使用.A.电流表(0~200 μA,100 Ω)B.电阻箱(0~999 Ω)C.电阻箱(0~9 999 Ω)D.定值电阻R(1 kΩ)2E.滑动变阻器(0~300 Ω)F.滑动变阻器(0~800 Ω)G.干电池(1.5 V,r=0)H.干电池(9 V,r=0)I.导线若干该多用电表需设置0、1为量程0~1 mA的电流挡,0、3为量程0~3 V的电压挡,0、2为欧姆挡.该同学通过计算并选择器材(器材选择只填器材前的字母).应该选择,将其调节为(1)量程0~1 mA的电流挡中电阻箱R1Ω;应该选择,将其调节为(2)量程0~3 V的电压挡中电阻箱R4Ω;应该选择,电源应该选择; (3)0、2的欧姆挡中滑动变阻器R3(4)该同学用上述简易多用电表的欧姆挡测量某一未知电阻,他首先进行了欧姆挡调零,然后将电阻接在0、2之间,发现电流表指针偏转如图乙所示,示数为μA,由此可求得未知电阻为Ω.答案(1)B 25 (2)C 2 980 (3)F G (4)120.01 0005.某实验小组在练习使用多用电表,他们正确连接好电路,如图甲所示.闭合开关,灯泡都不亮,电流表无读数,他们判断电路可能S后,发现无论如何调节电阻箱R出现故障.经小组讨论后,他们尝试用多用电表的欧姆挡来检测电路.已知保护电阻R=15 Ω,电流表量程为50 mA.操作步骤如下:①将多用电表挡位调到电阻“×1”挡,再将红、黑表笔短接,进行欧姆调零;②断开甲图电路开关S,将多用电表两表笔分别接在a、c上,多用电表的指针不偏转;③将多用电表两表笔分别接在b、c上,多用电表的示数如图乙所示;=20 Ω时,多用电表示数如图丙所④将多用电表两表笔分别接在c、e上,调节R示,电流表的示数如图丁所示.回答下列问题:(1)图丙中的多用表读数为Ω;图丁中的电流表读数为 mA;(2)操作步骤④中,多用电表红表笔应接点(选填“c”或“e”);(3)电路的故障可能是;A.灯泡短路B.灯泡断路C.保护电阻R短路D.保护电阻R断路(4)根据以上实验得出的数据,同学们还计算出多用电表内部电源的电动势E'= V(结果保留三位有效数字).答案(1)24 38.0 (2)e (3)B (4)1.486.图(a)为某同学组装完成的简易多用电表的电路图.图中E是电池;R1、R2、R3、R 4和R5是固定电阻,R6是可变电阻;表头G的满偏电流为250 μA,内阻为480 Ω.虚线方框内为换挡开关,A端和B端分别与两表笔相连.该多用电表有5个挡位,5个挡位为:直流电压1 V挡和5 V挡,直流电流1 mA挡和2.5 mA挡,欧姆×100 Ω挡.图(a)图(b)(1)图(a)中的A端与(选填“红”或“黑”)色表笔相连接.(2)关于R6的使用,下列说法正确的是(填正确答案标号).A.在使用多用电表之前,调整R6使电表指针指在表盘左端电流“0”位置B.使用欧姆挡时,先将两表笔短接,调整R6使电表指针指在表盘右端电阻“0”位置C.使用电流挡时,调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R1+R2=Ω,R4=Ω.(4)某次测量时该多用电表指针位置如图(b)所示.若此时B端是与“1”相连的,则多用电表读数为;若此时B端是与“3”相连的,则读数为;若此时B端是与“5”相连的,则读数为.(结果均保留三位有效数字)答案(1)黑(2)B (3)160 880 (4)1.47 mA或1.48 mA 1 100 Ω 2.95 V 或2.96 V7.某同学组装一个多用电表.可选用的器材有:微安表头(量程100 μA,内阻900Ω);电阻箱R1(阻值范围0~999.9 Ω);电阻箱R2(阻值范围0~99 999.9 Ω);导线若干.要求利用所给器材先组装一个量程为1 mA的直流电流表,在此基础上再将它改装成量程为3 V的直流电压表,组装好的多用电表有电流1 mA和电压3 V两挡. 回答下列问题:(1)在虚线框内画出电路图并标出R1和R2,其中为公共接线柱,a和b分别是电流挡和电压挡的接线柱.(2)电阻箱的阻值应取R1=Ω,R2=Ω.(保留到个位)答案(1)略(2)100 2 9108.某小组利用图(a)所示的电路,研究硅二极管在恒定电流条件下的正向电压U与温度t的关系,图中V1和V2为理想电压表;R为滑动变阻器,R为定值电阻(阻值100 Ω);S为开关,E为电源.实验中二极管置于控温炉内,控温炉内的温度t由温度计(图中未画出)测出.图(b)是该小组在恒定电流为50.0 μA时得到的某硅二极管U-t关系曲线.回答下列问题:图(a)图(b)(1)实验中,为保证流过二极管的电流为50.0 μA,应调节滑动变阻器R,使电压表V 1的示数为U1= mV;根据图(b)可知,当控温炉内的温度t升高时,硅二极管正向电阻(填“变大”或“变小”),电压表V1示数(填“增大”或“减小”),此时应将R的滑片向(填“A”或“B”)端移动,以使V1示数仍为U1.(2)由图(b)可以看出U与t成线性关系.硅二极管可以作为测温传感器,该硅二极管的测温灵敏度为|ΔUΔt|=×10-3 V/℃(保留2位有效数字).答案(1)5.00 变小增大 B (2)2.89.某实验小组利用如图(a)所示的电路探究在25~80 ℃范围内某热敏电阻的温度特性.所用器材有:置于温控室(图中虚线区域)中的热敏电阻RT,其标称值(25 ℃时的阻值)为900.0 Ω;电源E(6 V,内阻可忽略);电压表V(量程150 mV);定值电阻R0(阻值20.0 Ω),滑动变阻器R1(最大阻值为1 000 Ω);电阻箱R2(阻值范围0~999.9 Ω);单刀开关S1,单刀双掷开关S2.图(a)实验时,先按图(a)连接好电路,再将温控室的温度t升至80.0 ℃.将S2与1端接通,闭合S1,调节R1的滑片位置,使电压表读数为某一值U;保持R1的滑片位置不变,将R2置于最大值,将S2与2端接通,调节R2,使电压表读数仍为U;断开S1,记下此时R2的读数,逐渐降低温控室的温度t,得到相应温度下R2的阻值,直至温度降到25.0 ℃回答下列问题:(1)在闭合S1前,图(a)中R1的滑片应移动到(填“a”或“b”)端;(2)在图(b)的坐标纸上补齐数据表中所给数据点,并做出R2-t曲线;图(b)图(c)(3)由图(b)可得到RT 在25~80 ℃范围内的温度特性,当t=44.0 ℃时,可得RT=Ω;(4)将RT 握于手心,手心温度下R2的相应读数如图(c)所示,该读数为Ω,则手心温度为℃.答案(1)b(2)将(60.0,320.0)和(70.0,270.0)两个点画进图中并连出圆滑的R2-t曲线(3)450.0 (4)620.0 33.010.一课外实验小组用如图所示的电路测量某待测电阻Rx 的阻值,图中R为标准定值电阻(R0=20.0 Ω);V可视为理想电压表;S1为单刀开关,S2为单刀双掷开关;E为电源;R为滑动变阻器.采用如下步骤完成实验:(1)按照实验原理线路图(a),将图(b)中实物连线;图(a)图(b)(2)将滑动变阻器滑动端置于适当的位置,闭合S1;(3)将开关S2掷于1端,改变滑动变阻器滑动端的位置,记下此时电压表V的示数U 1;然后将S2掷于2端,记下此时电压表V的示数U2;(4)待测电阻阻值的表达式Rx =(用R、U1、U2表示);(5)重复步骤(3),(6)利用上述5次测量所得U2U1的平均值,求得Rx=Ω.(保留1位小数)答案(1)实物连线如图(4)U2U1-1R(6)48.2。

近几年高考对本章内容的考查,主要涉及电路的分析与计算,包含欧姆定律的应用问题、动态分析问题、故障判断问题、含容电路问题、电功和电功率问题的处理方法等,题型以选择题为主;另外本章知识常与电场、电磁感应、交流电等知识综合,常考计算题。

实验部分则以基本仪器的使用和实验设计为主,题型以填空题的形式出现。

预计2020年高考命题的重点仍将考查基本概念、规律的理解和应用,特别要关注与实际生活联系紧密的电路分析和计算问题;实验则考查基本仪器的使用,对实验原理的理解,实验数据的分析和处理等。

第1讲电阻定律闭合电路的欧姆定律1电路的基本概念和规律(1)三个电流表达式的比较I=反映了I的大小,但不能说I∝q或I∝I=∝(2)公式R=ρ与R=的比较R= (3)电阻的串联、并联=++…+==(4)电功和电热、电功率和热功率的区别与联系【易错警示】含有直流电动机的电路不能简单地认为它一定是一个非纯电阻电路,要从纯电阻电路和非纯电阻电路在能量转化的区别上加以区分。

若电动机不转(如电动机转子被卡住),则没有电能转化为机械能,此时电能全部转化为内能,电路中虽然有电动机,但此时的电路仍可当作纯电阻电路处理。

2018湖南常德二模)安培提出了著名的分子电流假说,根据这一假说,电子绕核的运动可等效为环形电流。

设电荷量为e的电子以速率v绕原子核沿顺时针方向做半径为r的匀速圆周运动。

下列关于该环形电流的说法正确的是()。

A.电流大小为,方向沿顺时针方向B.电流大小为,方向沿顺时针方向C.电流大小为,方向沿逆时针方向D.电流大小为,方向沿逆时针方向【答案】C2018湖北随州10月月考)已知三个电阻R1=3 Ω、R2=2 Ω、R3=1 Ω,按如图所示连接,则哪两点间的电阻最小?()。

A.A与B两点间B.B与C两点间C.A与C两点间D.无法判断【答案】C2018陕西西安七校联考)(多选)如图所示的电路中,输入电压U恒为12 V,灯泡L上标有“6 V12 W”字样,电动机线圈的电阻R M=0.50 Ω。
