555定时器单稳态触发器

555定时器功能555定时器是一种常用的集成定时器，具有多种功能，包括单稳态模式、Astable模式和Monostable模式。

下面将详细介绍这些功能。

首先，555定时器可以用作单稳态（One-shot）触发器。

在单稳态模式中，定时器在触发输入端接收到一个脉冲信号时，输出端会产生一个设定时间的高电平脉冲。

这种功能常用于延时电路，例如按键消抖、时序控制等。

通过调节外部电容和电阻的数值，可以灵活设定输出脉冲的时长。

其次，555定时器还可以用作Astable多谐振荡器。

在Astable 模式中，定时器会产生一种周期性的方波信号，其占空比可以通过调节电容和电阻的数值来调整。

这种功能常用于产生蜂鸣器声音、LED闪烁等应用。

通过改变电容和电阻的数值，可以改变方波信号的频率和占空比。

另外，555定时器还可以用作Monostable单谐振荡器。

在Monostable模式中，定时器在接收到一个触发脉冲时，输出端会产生一个固定时长的脉冲，并在时长结束后回到稳定状态。

这种功能常用于产生定长的脉冲信号，例如生成脉冲波形、测量时间间隔等。

通过调节外部电容和电阻的数值，可以设定输出脉冲的时长。

除了以上的功能，555定时器还具有其他一些特性，例如电源电压范围宽、工作温度范围广、电流消耗低等。

这些特性使得555定时器在很多领域和应用中都得到广泛应用。

总结起来，555定时器具有多种功能，包括单稳态模式、Astable模式和Monostable模式。

它们可以用于产生延时信号、定时脉冲、方波信号等。

这种集成定时器具有灵活性、可靠性和易用性，适用于各种电子电路设计。

555定时器构成单稳态触发器案例分析555定时器是一种常用的集成电路，可以被用于构建各种电子电路，其中包括单稳态触发器。

单稳态触发器是一个能够在收到触发信号后输出一个脉冲信号的电路，这个脉冲信号的宽度由外部电路控制。

本文将介绍如何使用555定时器构建一个单稳态触发器，并分析其工作原理。

首先，让我们来看一下555定时器的基本引脚连接方式。

555定时器有8个引脚，其中最常用的是引脚2、6和8、引脚2和6分别是电压比较器的输入引脚，引脚8是电源正极。

具体的连接方式如下：引脚1（GND）：接地引脚2（TRIG）：连接外部电路提供的负脉冲触发信号引脚3（OUT）：输出脉冲信号引脚4（RESET）：连接VCC，提供复位功能引脚5（CTRL）：接地引脚6（THRES）：连接外部电路提供的正脉冲触发信号引脚7（DIS）：不连接或接地引脚8（VCC）：连接正电源接下来，让我们来看一下如何使用555定时器构建一个单稳态触发器。

首先，将引脚2（TRIG）连接到一个脉冲触发信号源，将引脚6（THRES）连接到一个电阻和一个电容构成的RC网络。

当收到一个负脉冲触发信号时，引脚2上的电压会短暂地下降，导致555定时器内部的比较器的输出翻转。

这会导致引脚3（OUT）上输出一个高电平脉冲信号，其宽度由RC 网络的时间常数决定。

在这个单稳态触发器电路中，电容和电阻的数值可以根据需要调整脉冲信号的宽度。

当负脉冲触发信号到来时，输出脉冲的宽度将会等于1.1RC。

如果需要更长或更短的脉冲宽度，可以调整电容和电阻的数值。

在设计中，通常会选择一个适当的RC值，以便产生所需要的脉冲宽度。

总的来说，使用555定时器构建单稳态触发器是一种非常简单且有效的方法。

通过调整电容和电阻的数值，可以实现不同的脉冲宽度。

这种电路在很多电子应用中都有广泛的应用，例如在电子仪器、计时器和拍摄设备等方面。

希望通过本文的介绍，读者们能够更好地理解555定时器的工作原理，以及如何使用它来构建单稳态触发器。

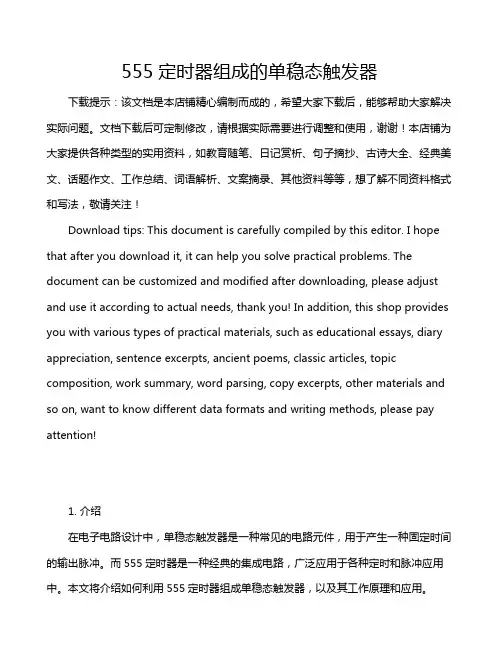

555定时器组成的单稳态触发器下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 介绍在电子电路设计中，单稳态触发器是一种常见的电路元件，用于产生一种固定时间的输出脉冲。

文章标题：深度探讨555定时器构成单稳态触发电路在现代电子电路设计中，555定时器是一种经典且常用的集成电路，具有多种工作模式和广泛的应用范围。

其中，构成单稳态触发电路是555定时器的一种重要应用之一。

本文将对555定时器构成单稳态触发电路进行深度探讨，以便读者能够全面、深刻地理解这一主题。

一、概念概述555定时器是一种集成电路，最早于1971年由美国赛普拉斯半导体公司推出。

它具有8个引脚，可以根据外部电路连接的不同工作模式，包括单稳态触发、正脉冲、负脉冲和双稳态触发等。

而构成单稳态触发电路则是利用555定时器的特性，在输入一个脉冲信号时，使输出产生一个脉冲信号，并保持在一定时间后恢复原状。

二、555定时器构成单稳态触发电路的原理单稳态触发电路的实现依赖于555定时器内部的比较器和RS触发器。

当触发脉冲信号到达时，555定时器的第2引脚(TRIG)被短暂连接到地，导致555定时器的第7引脚(DIS)输出高电平。

在此状态下，输出的高电平持续时间由外部电路中接入的电阻和电容决定。

一旦高电平的持续时间到达设定值，第7引脚(DIS)输出低电平，单稳态触发电路恢复至原状。

三、应用实例单稳态触发电路在实际应用中具有广泛的用途。

在电子仪器中，可用于产生固定脉冲宽度的信号；在自动控制系统中，可用于产生精确的时间延迟；在电子游戏机中，可用于产生特定的游戏效果等。

通过555定时器构成单稳态触发电路，不仅可以实现脉冲信号的产生和精确控制，还能满足各种应用场景对时间延迟和脉冲宽度的要求。

四、个人观点作为一名电子工程师，我对555定时器构成单稳态触发电路深有体会。

在实际工程项目中，我多次应用该电路来实现各种功能，并且取得了良好的效果。

我认为，掌握这一电路的设计原理和应用技巧，对于提高电子电路设计能力至关重要。

我也将继续深入研究和探索，以不断拓展该电路在实际工程中的应用领域。

总结回顾本文对555定时器构成单稳态触发电路进行了全面而深入的探讨，包括其原理、应用实例和个人观点。

文章标题：深度剖析555单稳态触发器输入电容的作用在探讨555单稳态触发器输入电容的作用之前，我们先来了解一下555定时器。

555定时器是一种集成电路，常用于产生精确的方波、脉冲和定时延迟。

而555单稳态触发器是555定时器的一种应用模式，用于产生一种单脉冲输出。

作为555单稳态触发器中的重要元件，输入电容扮演着至关重要的角色。

那么，555单稳态触发器输入电容的作用究竟是什么呢？本文将围绕这一问题展开全面解析。

1. 555单稳态触发器简介在正式探讨输入电容的作用之前，我们先简要了解一下555单稳态触发器的基本原理。

555单稳态触发器由一个比较器、一个RS触发器和一个输出级组成。

当输入触发脉冲到来时，输出电平将翻转一次，然后返回到原来状态。

这种触发器产生一个单脉冲输出，脉冲宽度取决于外接的电容和电阻。

2. 输入电容的作用接下来就是我们关注的重点——输入电容的作用。

在555单稳态触发器中，输入电容扮演着“储存”和“释放”电荷的角色。

具体来说，当输入触发脉冲到来时，电容会储存电荷，导致比较器的正端电压上升。

在输出电平翻转之后，电容会释放储存的电荷，使得比较器的正端电压逐渐下降。

3. 电容值的选择在设计555单稳态触发器电路时，电容值的选择至关重要。

较大的电容值会导致较长的输出脉冲宽度，而较小的电容值则会导致较短的输出脉冲宽度。

在实际应用中，我们需要根据具体的需求和设计要求来选择合适的电容值。

4. 个人观点和理解我想共享一下我对555单稳态触发器输入电容作用的个人观点和理解。

在我看来，输入电容的作用在于调整555单稳态触发器的输出脉冲宽度，从而实现对脉冲信号的精确控制。

通过合理选择电容值，我们可以满足不同应用场景下对脉冲宽度的需求，从而更灵活地应用555单稳态触发器。

总结回顾通过本文的深度剖析，我们全面了解了555单稳态触发器输入电容的作用。

从电容的“储存”和“释放”电荷开始，到电容值的选择以及个人观点和理解，我们对这一重要问题有了全面、深刻的认识。

csdn 555定时器基本原理
555定时器是一种多用途的模数混合集成电路，因内部有3个5K欧姆分压电阻而得名。

它能方便地组成施密特触发器、单稳态触发器与多谐振荡器，而且成本低，性能可靠，在各种领域获得了广泛的应用。

555定时器最基本的功能就是定时，实质为一个单稳态触发器，即外加信号一旦到来后，单稳态触发器可以产生时间可控制的脉冲宽度，这个脉冲的宽度就是我们需要的定时时间。

其工作原理是，当输入信号来自6脚（触发端）大于2/3Vcc时，触发器复位，3脚（输出端）输出低电平；当输入信号自2脚（阈值端）低于1/3Vcc时，触发器置位，3脚输出高电平。

此外，4脚为复位端，当4脚接入低电平时，则Vo=0；正常工作时4接为高电平。

5脚为控制端，平时输入2/3Vcc作为比较器的参考电平，当5脚外接一个输入电压时，可以改变比较器的基准电压，从而实现对输出的另一种控制。

先介绍下555定时器的基础知识，然后讲555定时器单稳态触发器一、555定时电路555定时电路的应用十分广泛,它由TTL集成定时电路和CMOS集成定时电路,这二者功能完全相同,不同之处是:TTL集成定时电路的驱动能力比CMOS集成定时电路大..1、555定时电路的组成555定时电路是由三个5千欧电阻组成分压器、两个高精度电压比较器、一个基本R-S触发器、一个作为放电通路的管子及输出驱动电路组成。

它的逻辑电路图为：如图（1）所示它的逻辑符号为：如图（2）所示功能描述：（功能表如表3所示）当输入端R为低电平时，不管别的输入端为何种情况，输出为低电平,CMOS管工作。

当引脚6的输入电平大于2/3UDD 并且引脚2的输入电平大于1/3UDD,输出为低电平,CMOS管工作当引脚6的电平小于2/3UDD 并且引脚2的输入电平大于1/3UDD,输出为原状态.当引脚2的电平小于1/3UDD,电路输出为高电平,NMOS管关断.例1.555集成电路,改变电压控制端(引脚5)的电压可改变( )A.高触发端,低触发端的电平B.555定时电路的高低电平C.开关放电管的开关电平D.置"0"端R的电平答案为: A例2.555定时电路R端的作用是什麽?答:它的作用是:复"0".不管555定时电路是何种状态,只要R输入为低电平,输出即为低电平；只有它输入为高电平时定时电路才工作。

单稳态触发器具有下列特点：第一，它有一个稳定状态和一个暂稳状态；第二，在外来触发脉冲作用下，能够由稳定状态翻转到暂稳状态；第三，暂稳状态维持一段时间后，将自动返回到稳定状态。

暂稳态时间的长短，与触发脉冲无关，仅决定于电路本身的参数。

单稳态触发器在数字系统和装置中，一般用于定时（产生一定宽度的脉冲）、整形（把不规则的波形转换成等宽、等幅的脉冲）以及延时（将输入信号延迟一定的时间之后输出）等。

一．用555定时器单稳态触发器1. 电路组成及工作原理（1）无触发信号输入时电路工作在稳定状态当电路无触发信号时，v I保持高电平，电路工作在稳定状态，即输出端v O保持低电平，555内放电三极管T饱和导通，管脚7“接地”，电容电压v C为0V。
