电缆沟盖板施工技术交底

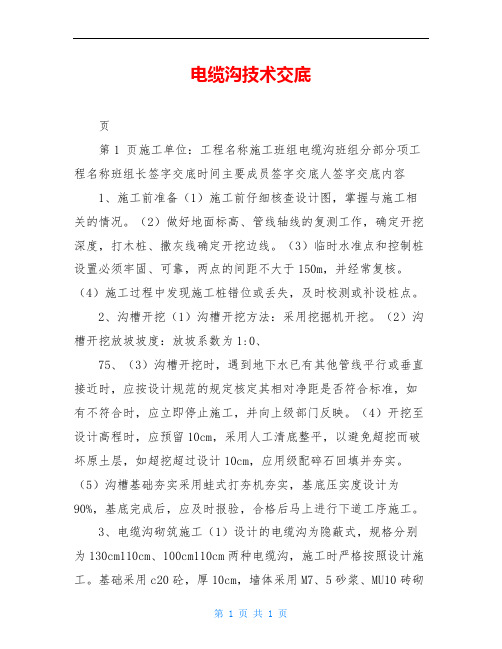

电缆沟技术交底页第1 页施工单位：工程名称施工班组电缆沟班组分部分项工程名称班组长签字交底时间主要成员签字交底人签字交底内容1、施工前准备（1）施工前仔细核查设计图，掌握与施工相关的情况。

（2）做好地面标高、管线轴线的复测工作，确定开挖深度，打木桩、撒灰线确定开挖边线。

（3）临时水准点和控制桩设置必须牢固、可靠，两点的间距不大于150m，并经常复核。

（4）施工过程中发现施工桩错位或丢失，及时校测或补设桩点。

2、沟槽开挖（1）沟槽开挖方法：采用挖掘机开挖。

（2）沟槽开挖放坡坡度：放坡系数为1:0、75、（3）沟槽开挖时，遇到地下水已有其他管线平行或垂直接近时，应按设计规范的规定核定其相对净距是否符合标准，如有不符合时，应立即停止施工，并向上级部门反映。

（4）开挖至设计高程时，应预留10cm，采用人工清底整平，以避免超挖而破坏原土层，如超挖超过设计10cm，应用级配碎石回填并夯实。

（5）沟槽基础夯实采用蛙式打夯机夯实，基底压实度设计为90%，基底完成后，应及时报验，合格后马上进行下道工序施工。

3、电缆沟砌筑施工（1）设计的电缆沟为隐蔽式，规格分别为130cm110cm、100cm110cm两种电缆沟，施工时严格按照设计施工。

基础采用c20砼，厚10cm，墙体采用M7、5砂浆、MU10砖砌块，盖板采用c30钢筋混凝土，内外抹面采用1:2、5水泥砂浆，内20mm外15mm。

（2）电力管沟基础砼采用现浇。

管沟基础支模前，校核基础形状、方向、地基高程等，严格按照设计图纸施工。

基础施工前按设计位置挖好集水坑，并做好排水管，设置排水管连接附近雨水检查井。

（3）管沟砌体在砌筑前充分浸湿，砌体面平整、美观，不应出现竖向通缝。

砌体垂直，顶部水平，砌体形状、尺寸符合设计图纸要求。

抹面平整、压光，墙角不得歪斜，砂浆配合比符合设计规定。

砌体横缝15~20mm，竖缝10~15mm，横缝砂浆饱满程度不低于80%，竖缝灌浆饱满、严实，不出现跑浆现象。

电缆沟开挖安全交底1、挖沟时施工人员之间应保持3-5m的距离。

在有地下光、电缆和管路的地方挖沟、坑时，应了解地下设施的用途、埋设位置，并与有关部门联系，做好防护后再施工。

2、当挖沟、坑影响行人妨碍交通或站内作业时，应在施工地点3—5m处加设防护，并应当天回填夯实。

如需过夜时，应采取防止人员坠落的安全措施。

在有倒塌危险的房屋、围墙附近开挖时应对其临时加固。

3、严禁在影响路基稳定的范围内挖沟、坑，在铁路沿线或穿越铁路挖沟、坑时，摆放的料具和挖出的土石严禁侵入基本建筑限界，并应采取防止塌落的措施。

4、电缆、光缆敷设需通过铁路、公路、繁忙车道宜采用顶管方法。

必须开挖时宜夜间施工，并应采取安全防护措施。

5、挖沟、坑的弃土应距沟、坑边0.4m以外。

堆土高度不应高于1.5m。

6、在土质松软地带挖沟、坑时应按斜坡形开挖，坡度的大小应根据土壤的性质、湿度及坑深确定，宜符合表2.12.7的规定。

表2.12.7 沟、坑的坡度XXX缆沟工程施工方案工程名称：XXX电缆沟工程工程地点：编制：审核人：审批人：审批时间：年月日施工单位（公章）：一、工程概况：1.工程名称: XXX电缆沟工程2.工作地点: XXX路口至XXX道3.运行设备情况:无4.工作量新修8线电缆沟516米，过路埋10回管21米，新修电缆井10个，撬彩砖516米，过路顶管10回2处共95米。

二、现场基本情况1.停电设备范围: 无2.施工所涉及设备的健康状况: 良好3.邻近带设备情况: 无4.施工环境及交通状况：XXXXXXXXX（熟悉施工现场，属城市交通繁忙道路还是车辆、居民较少的乡道，熟悉路况及交通状况。

）三、组织措施1．工作负责人：XXXXX2．安全员：XXXX3．施工班保人员及分组情况①施工班人员:XXXXXXX②分组情况：无分组安排四、施工技术措施（需按实际情况编写，电缆沟、线槽、埋管的要求都不同，不要一味的套用，而不会灵活变通）（一）工作流程（需按实际情况编写，电缆沟、线槽、埋管的要求都不同）（二）施工方法及要求（以下只做参考，请按现场需要及设计规范编制）1、电缆沟开挖、修砌1.1电缆沟、电缆井土方开挖采用人工开挖（请按现场需要安排）。

一、交底目的为确保室外挖电缆沟施工过程中的安全，防止安全事故的发生，现将本工程室外挖电缆沟施工的安全技术要求进行交底。

二、工程概况1. 工程名称：_________________________2. 施工单位：_________________________3. 施工地点：_________________________4. 施工内容：室外电缆沟开挖、电缆敷设等。

三、安全技术要求1. 施工准备1.1 人员培训：所有参与施工人员必须经过安全教育培训，熟悉本工程的安全技术要求，掌握必要的操作技能。

1.2 工具设备：确保所有施工工具和设备完好，符合安全操作规程。

1.3 施工材料：电缆、电缆沟盖板、支撑等材料必须符合设计要求，并具有合格证明。

2. 施工区域安全防护2.1 施工现场应设置明显的警示标志，提醒过往行人注意安全。

2.2 施工区域周边应设置围栏，防止无关人员进入施工区域。

2.3 电缆沟开挖时，应确保沟壁稳定，防止坍塌。

3. 电缆沟开挖3.1 开挖深度应严格按照设计要求进行，不得超挖。

3.2 电缆沟底部应平整，不得有尖锐物体。

3.3 开挖过程中，如发现地下管线、电缆等，应立即停止施工，并及时上报。

4. 电缆敷设4.1 电缆敷设前，应检查电缆规格、型号、电压等级是否符合设计要求。

4.2 电缆敷设过程中，应保持电缆的整洁，防止损坏。

4.3 电缆接头处应做好绝缘处理。

5. 安全注意事项5.1 施工人员必须佩戴安全帽、安全带等个人防护用品。

5.2 施工现场应配备灭火器、急救箱等应急设施。

5.3 施工过程中，应保持通讯畅通，确保及时处理突发事件。

四、应急措施1. 发生坍塌事故时，应立即停止施工，迅速撤离人员，并向上级报告。

2. 发生火灾事故时，应立即启动应急预案，迅速灭火，并向上级报告。

3. 发生人员受伤事故时，应立即进行现场急救，并及时送往医院。

五、交底人及接受人1. 交底人：_________________________2. 接受人：_________________________六、交底时间____年____月____日七、注意事项1. 本安全技术交底适用于室外挖电缆沟施工全过程。

电缆沟施工技术交底一、工程概述本次电缆沟施工工程位于_____，主要为了满足_____区域的电力供应需求。

电缆沟的总长度为_____米，宽度为_____米，深度为_____米。

其结构形式为_____，采用的材料包括_____等。

二、施工准备1、技术准备施工前，认真熟悉施工图纸及相关规范要求，编制详细的施工方案，并向施工人员进行技术交底。

测量人员根据设计图纸进行测量放线，确定电缆沟的中心线、边线及高程控制点。

2、材料准备提前准备好所需的各种材料，如钢筋、水泥、砂、石、砖块等，并确保材料的质量符合设计要求。

对进场的材料进行检验，合格后方可使用。

3、施工机具准备配备足够的施工机具，如挖掘机、装载机、搅拌机、电焊机、振捣棒等，并确保机具性能良好。

4、现场准备清理施工现场的障碍物，平整场地，保证施工道路畅通。

做好临时排水设施，防止雨水浸泡施工场地。

三、施工工艺流程1、测量放线根据设计图纸，使用全站仪或经纬仪放出电缆沟的中心线和边线，并设置好控制桩。

测量出电缆沟的起点、终点和转折点的高程，为后续施工提供依据。

2、基槽开挖采用机械开挖为主，人工配合为辅的方式进行基槽开挖。

开挖过程中，严格控制开挖深度和坡度，避免超挖和欠挖。

挖出的土方及时运走，不得堆放在基槽两侧，以免影响施工和造成安全隐患。

3、基底处理基槽开挖完成后，及时对基底进行处理。

如基底为软弱土层，应采取换填等处理措施，确保基底承载力符合设计要求。

清理基底的杂物和浮土，保证基底平整、坚实。

4、钢筋绑扎根据设计要求，在基底上绑扎钢筋。

钢筋的规格、型号、间距等应符合设计要求。

钢筋的交叉点应采用铁丝绑扎牢固，确保钢筋骨架的稳定性。

5、模板安装采用钢模板或木模板进行安装，模板应具有足够的强度、刚度和稳定性。

模板安装要牢固，拼缝严密，不得漏浆。

模板安装完成后，应进行检查和校正，确保模板的尺寸和位置符合设计要求。

6、混凝土浇筑混凝土采用商品混凝土，浇筑前应检查混凝土的坍落度和和易性，不符合要求的不得使用。

电缆沟施工技术交底一、测量放线1.根据电缆沟的宽度，确保足够的工作空间，纵向每10m桩号放出电缆沟的中桩和开挖边桩、划出边线，保证基底每边增加50cm宽度的工作面，同时预留人行道上的路缘石安装位置和宽度。

2.电缆沟开挖深度较深、且地下水丰富的施工路段，考虑采用拉森钢板桩支护，钢板桩长度根据现场情况确定，钢板桩压入深度为开挖基坑底标高以下4m左右，以确保房屋及施工人员的安全。

具体事宜宜洽商予以解决。

二、沟槽开挖1、沟槽开挖尽量采用采用人工开挖，在探明无现状管道后再采用机械开挖。

沟壁应平整，边坡坡度采用1：1。

2、沟槽开挖必须严格按照设计图纸施工，如G1型电缆沟底宽度为1.74米，考虑到工作面的宽度，G1型电缆沟沟槽底宽度为2.74米。

3、沟槽开挖的位置、基底标高、尺寸，应该符合图纸要求，在开挖过程中，对各个尺寸标高要严格控制。

4、采用机械开挖时，在距离槽底设计标高30cm时换用人工开挖，并采用人工平整沟槽底。

5、沟槽底高程的允许偏差：开挖土方时应为0～-30mm；槽低中线允许偏位为50mm。

6、在建筑物、构造物附近开挖沟槽时，应该根据图纸和有关地质水文资料进行防护设计，采用支撑支护等有效防护措施。

7、挖沟槽弃土应该及时运走，不得堆放在够槽口附近妨碍施工和槽壁稳定，也不得阻碍交通。

8、沟槽每测临时堆土或施加其他荷载时，应符合以下要求：（1）、不得影响建筑物、各种管线和其他设施的安全。

（2）、不得掩埋消火栓、管道闸阀、雨水口、测量标志以及各种地下管道的井盖，且不妨碍其正常使用。

（3）人工挖沟槽时，堆土高度不宜超过1.5m，且距槽口边缘不宜小于0.8m。

9、沟槽底埋有块石、树根、废桩等物体，应该予以清除或铲除。

10、沟槽不允许超过图纸要求的挖深、挖宽。

11、对开挖沟槽附近的建筑物采取监控措施，专人对周边建筑物进行记录，按时检查建筑物是否有开裂、偏移的倾向。

12、沟槽开挖时，注意做好槽内地下水的排水措施和雨水或其他地表水、外来水的防范措施。

专业的论文在线写作平台
电缆沟做法技术交底
交底内容：
舜奥嘉园南区10#楼北侧车库人防电站，根据人防图纸设计有一道600mm宽的电缆沟。

电缆沟的平面位置详见图纸，具体的做法如下：
1、电缆沟的净空宽度为600mm。

2、电缆沟的侧壁采用240mm厚实心砖墙砌筑，M5砌筑砂浆。

基础生根位置在车库基础底板。

侧壁在顶部做120mm高的压顶素砼（C20），并预埋50*75mm的角铁，焊接锚筋6-10mm均可。

施工时控制顶部高度，留置30-50mm的地面做法，和周围地面一次浇筑，保证角铁周围与地面较好的接槎。

避免出现接槎色差。

3、砌筑完成后，在沟内侧抹20mm的1:3水泥砂浆，表面压青光。

4、盖板为300mm宽，厚度为50mm厚，跨度为700mm。

四周采用50*50mm的角铁包边。

并涂刷防锈漆。

C20砼，配筋为底部直径8mm双向间距130mm。

5、要求盖板预制施工时，单独做两块两头的带孔盖板，并设置下落活动提手，提手可采用直径10mm 的钢筋制作，套管采用15mm的PVC管。

不用的时候提手上表面应与盖板同平。

提手圆孔直径为50mm左右，深度为15mm左右。

电缆沟剖面示意图。

电缆敷设施工技术交底目录1 范围 (2)2 施工筹办 (3)2.1 设备及材料要求 (3)2.2 主要机具 (3)2.3 作业条件 (4)3 操作工艺 (4)3.1 工艺流程 (4)3.2 筹办工作 (5)3.3 直埋电缆敷设 (6)3.4 电缆沿支架、桥架敷设 (7)3.5 挂标记牌 (8)4 质量尺度 (8)4.1 包管工程 (8)4.2 底子工程 (9)4.3 电缆最小弯曲半径和查验方法应符合表2-l的规定 (9)5 成品庇护 (10)6 应注意的质量问题 (10)7 质量记录 (11)7.1 质量包管资料 (11)7.2 施工记录 (11)1 范围本工艺尺度适用于10kV及以下一般工业与民用建筑电气安装工程的电力电缆敷设。

2 施工筹办2.1 设备及材料要求2.1.1 所有材料规格型号及电压等级应符合设计要求，并有产物合格证。

2.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。

电缆轴应完好无损。

2.1.3 电缆外不雅完好无损，铠装无锈蚀、无机械损伤，光明显皱折和扭曲现象。

油浸电缆应密封良好，无漏油及渗油现象。

橡套及塑料电缆外皮及绝缘展无老化及裂纹。

2.1.4 各种金属型钢不该有明显锈蚀，管内无毛刺。

所有紧固螺栓，均应采用镀锌件。

2.1.5 其它从属材料：电缆盖板、电缆标示桩、电缆标记牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求。

2.2 主要机具2.2.1 电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。

2.2.2 绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊东西、电工东西。

2.2.3 无线电对讲机〔或简易〕、手持扩音喇叭〔有条件可采用多功能扩大机作通讯联络〕。

2.3 作业条件2.3.1 土建工程应具备以下条件：2.3.1.1 预留孔洞、预埋件符合设计要求、预埋件安装安稳，强度合格。

2.3.1.2 电缆沟、地道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。

室外电缆井及电缆沟施工技术交底1. 引言本文档旨在介绍室外电缆井及电缆沟施工技术交底的相关知识和操作要点。

室外电缆井及电缆沟作为电力工程中重要的一部分，承载着电缆通信及配电系统的线缆敷设任务，合理施工和维护对于保障电力系统的正常运行至关重要。

2. 室外电缆井施工技术交底2.1 施工准备•确定施工地点和规模；•评估施工条件及现场环境，选择合适的施工工艺；•制定施工计划和工程进度。

2.2 施工工艺•根据施工要求，选择合适的电缆井结构类型；•在施工现场标定电缆井的布置位置，并根据布置图进行施工；•按照设计要求进行电缆井的开挖和回填；•安装好井基和井墙，确保结构牢固；•完成盖板和井盖的安装，并进行检查。

2.3 安全规范•严格遵守安全操作规程，佩戴相关防护用具；•施工现场应设置明显的警示标志，确保施工安全；•加强施工现场的通风和排水工作；•协调好周围环境，避免对附近建筑和设施造成损害。

3. 电缆沟施工技术交底3.1 施工准备•确定施工地点和电缆敷设线路；•评估施工条件及现场环境，选择合适的施工工艺；•制定施工计划和工程进度。

3.2 施工工艺•根据施工要求，选择合适的电缆沟类型；•在施工现场标定电缆沟的布置位置，并根据布置图进行施工；•按照设计要求进行电缆沟的开挖，确保尺寸和坡度符合要求；•进行电缆的敷设和固定；•完成电缆沟的回填和平整工作。

3.3 安全规范•严格遵守安全操作规程，佩戴相关防护用具；•施工现场应设置明显的警示标志，确保施工安全；•加强施工现场的通风和排水工作；•协调好周围环境，避免对附近建筑和设施造成损害。

4. 施工质量控制4.1 施工前检查•检查施工现场是否符合要求，包括地势状况、周围环境、交通条件等；•核对施工图纸，确保施工方案和要求无误。

4.2 施工过程质量监控•监控施工工艺和操作过程，确保按照规范执行；•定期检查和记录施工质量，及时发现和解决问题。

4.3 施工后验收•对施工过程进行综合验收，包括检查施工现场、测量工程参数、检查设备安装等；•检查施工记录和资料，确保完整和准确。
