API离心泵标准

API610及相关中国泵标准介绍国家特种泵阀工程技术研究中心中国航天科技集团公司第十一研究所（京）高速泵事业部阎殿甲1.API610（第八版）简介 1.1 API610是国际著名离心泵标准目前，世界上最权威的泵标准化组织有三个：即美国标准协会ANSI（American National Standards Institute）所属的B73标准；国际标准化组织ISO（InternationalStandards Organization）所属的TC-115标准；美国石油学会API（American Petrochemical Institute）所属的610标准。

在三大著名标准中，由于API610是专门为石油、化工行业编制的离心泵标准，而且是全面总结炼厂和化工厂中的泵设计或泵制造引发的事故和教训而制订出来的，所以许多专家都认为API610标准是鲜血和智慧的结晶，因而在石油、化工和天然气工业用离心泵方面最具权威性。

API610标准对泵的设计和制造质量要求非常严，所以按API标准生产的泵价格也高，因为质量成本增加了。

1.2 API610标准简介第八版API610标准于1995年8月出版。

该标准中详细规定了范围、术语、关联标准等总则；压力泵壳、作用在管口上的力、转子、轴封、轴承、材料等基本设计；驱动机、联轴器、底座和仪表等副机和附件；检查、试验和发货；各种特定型泵和卖方资料等章节。

第八版与第七版比较有6点不同：（1）在章节上由原来的5章增为6章，即多出了“特定型泵”1章；（2）在名称上也有变更，由原来的“一般炼厂用离心泵”改为“石油、重化学和天然气工业用离心泵”；（3）在度量衡单位方面，第八版的主单位采用SI国际单位制，以US美制单位为辅助单位，在（）内给出了参考换算值；（4）第八版给出了各国适用的标准比较表；（5）第八版还给出了各国的材料标准比较表；（6）第八版在动力学、轴振动，特别是机封方面增加了新内容。

api610 泵振动标准
API610标准是美国石油协会颁布的离心泵振动标准，适用于石油、天然气、炼油、化工等行业的离心泵。

该标准的评级方式和ISO10816-1标准类似，也分为振幅和频率两个方面进行评价。

振幅评级分为四级，分别为1X、2X、3X、4X级，其中1X级为最严格的评级标准；频率评级分为三级，分别为I、II、III级，其中I级为最严格的评级标准。

此外，引起离心泵振动的原因包括泵本体设计原因和外部条件因素两大类。

泵本体设计原因引起的振动主要体现在两个方面：机械引起的振动和水力引起的振动。

机械引起的振动主要由转子部件不平衡、轴发生弯曲或变形、动/静零部件发生摩擦、轴承发生磨损、泵接近临界转速运行、零部件松动或损坏等原因所引起。

请注意，API 610标准的泵振动标准可能会随着技术进步和行业发展而更新和变化。

因此，对于具体的泵振动标准和要求，建议参考最新的API 610标准和相关技术文献，或者咨询相关领域的专家。

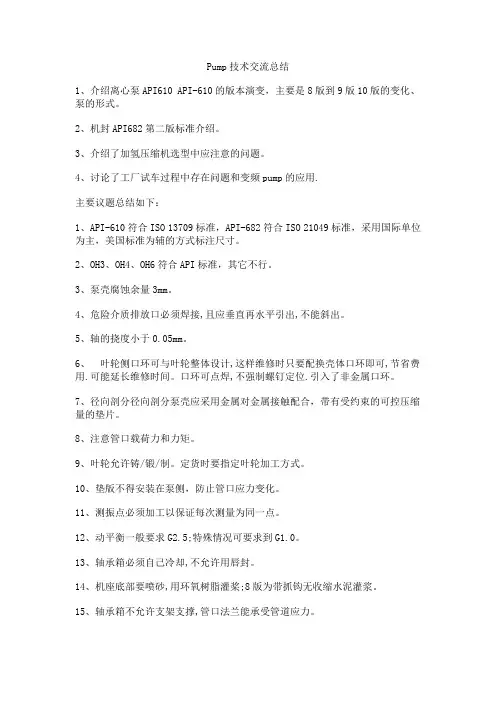

Pump技术交流总结1、介绍离心泵API610 API-610的版本演变，主要是8版到9版10版的变化、泵的形式。

2、机封API682第二版标准介绍。

3、介绍了加氢压缩机选型中应注意的问题。

4、讨论了工厂试车过程中存在问题和变频pump的应用.主要议题总结如下：1、API-610符合ISO 13709标准，API-682符合ISO 21049标准，采用国际单位为主，美国标准为辅的方式标注尺寸。

2、OH3、OH4、OH6符合API标准，其它不行。

3、泵壳腐蚀余量3mm。

4、危险介质排放口必须焊接,且应垂直再水平引出,不能斜出。

5、轴的挠度小于0.05mm。

6、叶轮侧口环可与叶轮整体设计,这样维修时只要配换壳体口环即可,节省费用.可能延长维修时间。

口环可点焊,不强制螺钉定位.引入了非金属口环。

7、径向剖分径向剖分泵壳应采用金属对金属接触配合，带有受约束的可控压缩量的垫片。

8、注意管口载荷力和力矩。

9、叶轮允许铸/锻/制。

定货时要指定叶轮加工方式。

10、垫版不得安装在泵侧，防止管口应力变化。

11、测振点必须加工以保证每次测量为同一点。

12、动平衡一般要求G2.5;特殊情况可要求到G1.0。

13、轴承箱必须自己冷却,不允许用唇封。

14、机座底部要喷砂,用环氧树脂灌桨;8版为带抓钩无收缩水泥灌浆。

15、轴承箱不允许支架支撑,管口法兰能承受管道应力。

16、支架和底座必须有足够的刚性。

17、转子临界转速高于工作转速20%。

18、轴封腔夹套只能作加热用,不能用作冷却。

19、允许用油脂润滑。

20、如要求,必须提供材质及焊接检验报告。

21、泵底座要连续焊接,450kg>电机重量>225kg时应配垂直顶丝;电机重量>250kg时应配左右及轴向顶丝。

22、第八版后，就不采用非平衡式机械密封了。

23、有一个推荐密封选择程序，24、采用密封分类的概念，CATEGORIES 1/2/3。

使用不同需要，炼油设备采用2、3类机封。

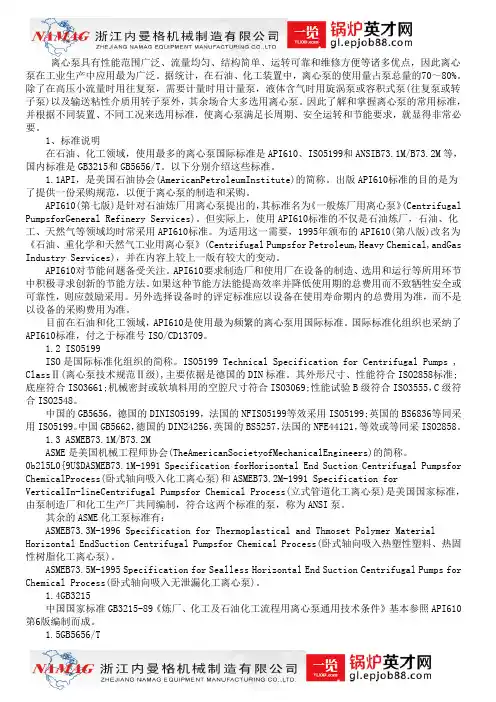

离心泵具有性能范围广泛、流量均匀、结构简单、运转可靠和维修方便等诸多优点，因此离心泵在工业生产中应用最为广泛。

据统计，在石油、化工装置中，离心泵的使用量占泵总量的70～80%。

除了在高压小流量时用往复泵，需要计量时用计量泵，液体含气时用旋涡泵或容积式泵(往复泵或转子泵)以及输送粘性介质用转子泵外，其余场合大多选用离心泵。

因此了解和掌握离心泵的常用标准，并根据不同装置、不同工况来选用标准，使离心泵满足长周期、安全运转和节能要求，就显得非常必要。

1、标准说明在石油、化工领域，使用最多的离心泵国际标准是API610、ISO5199和ANSIB73.1M/B73.2M等，国内标准是GB3215和GB5656/T。

以下分别介绍这些标准。

1.1API，是美国石油协会(AmericanPetroleumInstitute)的简称。

出版API610标准的目的是为了提供一份采购规范，以便于离心泵的制造和采购。

API610(第七版)是针对石油炼厂用离心泵提出的，其标准名为《一般炼厂用离心泵》(Centrifugal PumpsforGeneral Refinery Services)。

但实际上，使用API610标准的不仅是石油炼厂，石油、化工、天然气等领域均时常采用API610标准。

为适用这一需要，1995年颁布的API610(第八版)改名为《石油、重化学和天然气工业用离心泵》(Centrifugal Pumpsfor Petroleum,Heavy Chemical,andGas Industry Services)，并在内容上较上一版有较大的变动。

API610对节能问题备受关注。

API610要求制造厂和使用厂在设备的制造、选用和运行等所用环节中积极寻求创新的节能方法。

如果这种节能方法能提高效率并降低使用期的总费用而不致牺牲安全或可靠性，则应鼓励采用。

另外选择设备时的评定标准应以设备在使用寿命期内的总费用为准，而不是以设备的采购费用为准。

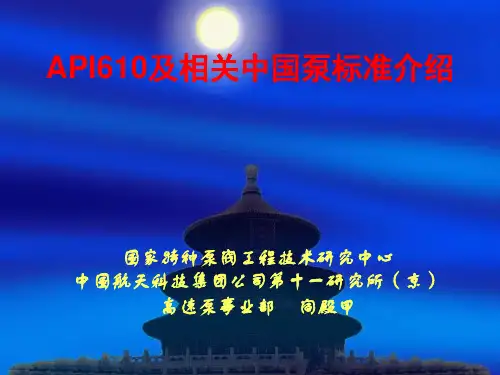

API610及相关中国泵标准介绍国家特种泵阀工程技术研究中心中国航天科技集团公司第十一研究所（京）高速泵事业部阎殿甲API610（第八版）简介1.1 API610是国际著名离心泵标准目前，世界上最权威的泵标准化组织有三个：即美国标准协会ANSI（American National Standards Institute）所属的B73标准；国际标准化组织ISO（International Standards Organization）所属的TC-115标准；美国石油学会API（American Petrochemical Institute）所属的610标准。

在三大著名标准中，由于API610是专门为石油、化工行业编制的离心泵标准，而且是全面总结炼厂和化工厂中的泵设计或泵制造引发的事故和教训而制订出来的，所以许多专家都认为API610标准是鲜血和智慧的结晶，因而在石油、化工和天然气工业用离心泵方面最具权威性。

API610标准对泵的设计和制造质量要求非常严，所以按API标准生产的泵价格也高，因为质量成本增加了。

API610标准简介第八版API610标准于1995年8月出版。

该标准中详细规定了范围、术语、关联标准等总则；压力泵壳、作用在管口上的力、转子、轴封、轴承、材料等基本设计；驱动机、联轴器、底座和仪表等副机和附件；检查、试验和发货；各种特定型泵和卖方资料等章节。

第八版与第七版比较有6点不同：（1）在章节上由原来的5章增为6章，即多出了“特定型泵”1章；（2）在名称上也有变更，由原来的“一般炼厂用离心泵”改为“石油、重化学和天然气工业用离心泵”；（3）在度量衡单位方面，第八版的主单位采用SI国际单位制，以US美制单位为辅助单位，在（）内给出了参考换算值；（4）第八版给出了各国适用的标准比较表；（5）第八版还给出了各国的材料标准比较表；（6）第八版在动力学、轴振动，特别是机封方面增加了新内容。

第八版涵盖了6种悬臂式泵的基本形式，即：OH1-底脚安装式泵；OH2-中心线安装式泵；OH3-独立轴承座立式管道泵；OH4-刚性联轴器传动立式管道泵；OH5-共轴传动立式管道泵和OH6-与高速齿轮箱成一整体的立式泵。

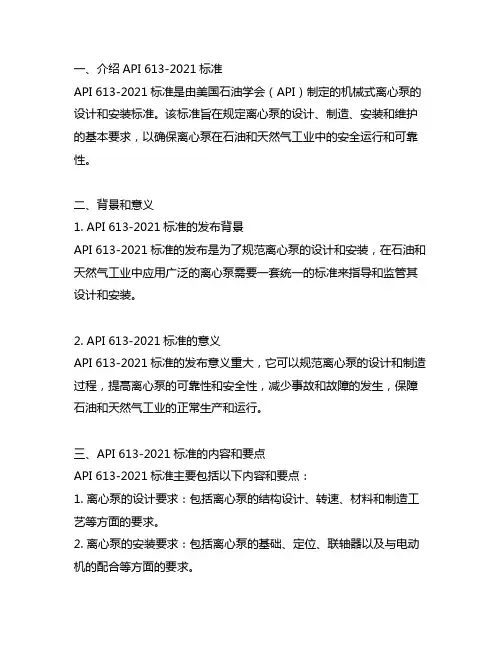

一、介绍API 613-2021标准API 613-2021标准是由美国石油学会（API）制定的机械式离心泵的设计和安装标准。

该标准旨在规定离心泵的设计、制造、安装和维护的基本要求，以确保离心泵在石油和天然气工业中的安全运行和可靠性。

二、背景和意义1. API 613-2021标准的发布背景API 613-2021标准的发布是为了规范离心泵的设计和安装，在石油和天然气工业中应用广泛的离心泵需要一套统一的标准来指导和监管其设计和安装。

2. API 613-2021标准的意义API 613-2021标准的发布意义重大，它可以规范离心泵的设计和制造过程，提高离心泵的可靠性和安全性，减少事故和故障的发生，保障石油和天然气工业的正常生产和运行。

三、API 613-2021标准的内容和要点API 613-2021标准主要包括以下内容和要点：1. 离心泵的设计要求：包括离心泵的结构设计、转速、材料和制造工艺等方面的要求。

2. 离心泵的安装要求：包括离心泵的基础、定位、联轴器以及与电动机的配合等方面的要求。

3. 离心泵的维护要求：包括离心泵的日常维护、故障诊断和排除、备件更换等方面的要求。

四、API 613-2021标准的应用范围API 613-2021标准适用于石油和天然气工业中广泛应用的各类离心泵，包括原油泵、注水泵、环流泵等。

该标准不仅适用于新建离心泵，也适用于现有离心泵的改造和更新。

五、API 613-2021标准的影响和意义1. 对离心泵制造企业的影响API 613-2021标准的发布对离心泵制造企业具有指导意义，可以帮助企业规范设计和制造流程，提高产品质量和竞争力。

2. 对石油和天然气工业的影响API 613-2021标准的推出将有效提升石油和天然气工业的离心泵设备的安全性和可靠性，有助于保障工业生产的正常进行。

六、总结API 613-2021标准的发布对离心泵制造和应用具有积极影响，它规范了离心泵的设计、制造和安装过程，提高了离心泵的可靠性和安全性，有助于保障石油和天然气工业的正常生产和运行。
