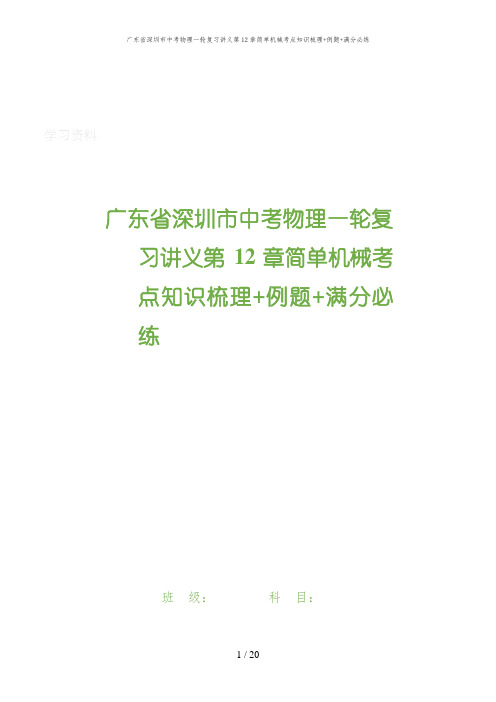

学习资料广东省深圳市中考物理一轮复习讲义第12章简单机械考点知识梳理+例题+满分必练班级：科目：第12章简单机械考点梳理考点1 杠杆1、杠杆(1)定义:一根硬棒，在力的作用下如果能够绕着固定点转动,这根硬棒就叫杠杆。

(2）杠杆五要素：支点O：杠杆绕着其转动的固定点;动力F1：使杠杆转动的力；阻力F2:阻碍杠杆转动的力;动力臂l1：支点到动力作用线的距离；阻力臂l2：支点到阻力作用线的距离。

2、杠杆的平衡条件（1)杠杆平衡:当有两个力或几个力作用在杠杆上时，若杠杆保持静止或匀速转动，则杠杆平衡.(2）平衡条件：动力×动力臂＝阻力×阻力臂,即F1l1＝F2l2。

3、杠杆的分类（1)省力杠杆：动力臂大于阻力臂的杠杆叫做省力杠杆，杠杆平衡时，其动力小于阻力。

省力杠杆省力，但费距离。

(2）费力杠杆：动力臂小于阻力臂的杠杆叫做费力杠杆，杠杆平衡时，其动力大于阻力。

费力杠杆虽费力，但省距离。

（3）等臂杠杆：动力臂等于阻力臂的杠杆叫做等臂杠杆，杠杆平衡时，动力等于阻力，既不省力也不费力。

考点2 滑轮1、定滑轮（1）定义：轴固定不动的滑轮叫做定滑轮。

（2)实质：定滑轮的支点是转动轴，动力臂和阻力臂都等于滑轮的半径,因此定滑轮的实质是一个等臂杠杆.（3）特点：使用定滑轮不能省力，但可以改变动力的方向。

2、动滑轮(1）定义:随物体一起运动的滑轮叫做动滑轮。

(2）实质：动滑轮的支点是那段上端固定的绳子与动滑轮相切的点,动力臂是滑轮的直径,阻力臂是滑轮的半径,因此动滑轮的实质是一个动力臂是阻力臂二倍的杠杆。

(3）特点：使用动滑轮能省一半力,但不能改变动力的方向，且多费一倍距离。

3、滑轮组（1）定义：由几个动滑轮和几个定滑轮组成的装置，叫做滑轮组。

（2)特点:使用滑轮组时，滑轮组用几段绳子吊着物体，提起物体所用的力就是物重的几分之一。

即F ＝错误!,此时s＝nh.（n为承担物体的绳子的段数）典例·解读杠杆作图归类例析纵观各省市中考试题，有关杠杆的作图题屡见不鲜，要求也越来越高，成了考试的热点问题，现将杠杆作图类试题归类分析,供同学们参考.题型一、根据已知力作力臂例1、轻杆A端挂重物，OA在绳子拉力作用下保持平衡，画出绳对A点的拉力及力臂。

中考物理一轮复习第十二章简单机械(讲义及答案)及解析一、选择题1．用如图甲所示的装置来探究滑轮组的机械效率η与物重G物的关系，改变G物，竖直向上匀速拉动弹簧测力计，计算并绘出η与G物关系如图乙所示，若不计绳重和摩擦，则下列说法正确的是（）A．此滑轮组动滑轮的重力为 2NB．当G物＝6N 时，机械效率约为η＝66.7%C．同一滑轮组η随G物的增大而增大，最终将超过 100%D．G物不变，改变图甲中的绕绳方式，滑轮组机械效率将改变2．如图所示，轻质杠杆可绕O（O 是杠杆的中点）转动，现在B端挂一重为G的物体，在A端竖直向下施加一个作用力F，使其在如图所示的位置平衡，则A．F 一定大于GB．F 一定等于GC．F 一定小于GD．以上说法都不正确3．某同学用滑轮组提升物体，绳子自由端竖直移动的距离随时间变化的关系如图中图线a 所示，物体上升的高度随时间变化的关系如图中图线b所示。

已知物体的质量为450g，所用动滑轮的质量为50g，绳子自由端的拉力F为3.2N．g取10N/kg。

在0~2s的过程中，下列说法中正确的是（）A．物体上升的速度为0.1m/s B．机械提升动滑轮做的功0.2JC．滑轮组的机械效率为90% D．拉力F的功率为0.64W4．如图所示，不计绳子的质量和一切摩擦作用，整个系统处于静止平衡状态。

重物G1=100N，每一个滑轮重力均为20N，则下列说法正确的是（）A．b处绳子的拉力为50NB．G2=280NC．e处绳子的拉力为140ND．G2=200N5．如图甲所示，重为160N的物体在大小为20N，水平向左的拉力F1作用下，沿水平地面以3m/s的速度做匀速直线运动。

如图乙所示，保持拉力F1不变，用水平向右的拉力F2，拉物体匀速向右运动了1m，若不计滑轮、绳的质量和轮与轴间的摩擦，则（）A．物体向左运动时，拉力F1的功率P1=60WB．物体与地面之间的摩擦力f=20NC．物体向右运动时，拉力F2=40ND．物体向右运动时，拉力F2所做的功W2=80J6．关于功率和机械效率，下列说法正确的是A．机械效率高的机械，功率一定大B．做功时间长的机械，功率一定小C．所有机械的机械效率都小于1D．功率大的机械，做功一定多7．如图所示杠杆，力F方向始终竖直向上，当此杠杆在动力F作用下，将一个由细绳系的物体由图中位置逆时针匀速转动到水平位置时，则A．F大小始终不变B．F先变大后变小C．F先变小后变大D．无法判断F大小的变化8．如图所示两个物体A和B，质量分别为M和m（已知M>m），用跨过定滑轮的轻绳相连，A静止在水平地面上．若滑轮与转轴之间的摩擦不计且滑轮质量不计，则（）A．天花板对滑轮的拉力大小为（M+m）gB．绳子对物体A的拉力为（M-m）gC．地面对物体A的支持力为MgD．绳子对天花板的拉力为2mg9．如图，小明分别用甲、乙两个滑轮把同一袋沙子从地面提到二楼，用甲滑轮所做的总功为W1，机械效率为η1；用乙滑轮所做的总功为W2，机械效率为η2．若不计绳重与摩擦，则（）A．W1=W2η1=η2 B．W1＜W2η1＜η2 C．W1＞W2η1＞η2 D．W1＜W2η1＞η210．如图，杠杆水平位置静止，若将两边的钩码数都增加一个，则杠杆（）A．左端降低，右端升高 B．右端降低，左端升高C．保持水平不动 D．无法确定二、填空题11．如图所示，小超同学用滑轮组匀速提升重200N的物体，若每个滑轮均重10N，绳重和摩擦忽略不计，则他对绳子的拉力是_____N。

中考物理一轮复习第十二章简单机械(讲义及答案)附解析一、选择题1．如图，斜面长s为1.2m、高h为0.3m，现将重为16N的物体沿斜面向上从底端匀速拉到顶端，若拉力F为5N，拉力的功率为3W，则（）A．拉力做的总功为4.8J B．斜面的机械效率为90%C．斜面上物体受到的摩擦力为5N D．物体由斜面底端运动到顶端用时2s2．如图所示，利用动滑轮将重力为100N的物体在5s内匀速竖直提升，拉力F为60N，绳子自由端移动的距离为2m，不计绳重及摩擦，下列说法正确的是( )A．物体移动的速度为0.4m/sB．所做的有用功为200JC．动滑轮的机械效率为60%D．拉力F的功率为24W3．如图所示的滑轮组，绳子的末端缠绕在电动机上，电动机转动将下方钩码匀速提起。

如果加快电动机的转速，则后一次提升与前一次相比（）A．功率增大、机械效率增大B．功率增大、机械效率不变C．功率不变、机械效率不变D．功率不变、机械效率增大4．如图，在竖直向上的力F的作用下，重为10N物体A沿竖直方向匀速上升。

已知重物上升速度为0.4m/s，不计绳与滑轮摩擦以及滑轮重和绳重，则拉力F的大小和滑轮上升的速度分别为（）A．5N 0.8m/s B．20N 0.8m/s C．5N 0.2m/s D．20N 0.2m/s5．初中物理中我们用斜面做过多次探究实验，如图所示，以下分析正确的是A．图甲是利用斜面“探究滑动摩擦力的大小与什么因素有关；B．图乙是利用斜面”测定斜面的机械效率；C．图丙是探究动能大小与哪些因素有关；D．如图乙木块B中，B木块的重力和木板对B的支持力是一对平衡力6．如图所示，某同学用重为10N的动滑轮匀速提升重为50N的物体．不计摩擦，则该同学所用拉力F的可能值是A．20N B．25N C．30N D．35N7．如图所示，一根直硬棒被细绳系在O点吊起．A处挂一实心金属块甲，B处挂一石块乙时恰好能使硬棒在水平位置平衡．不计硬棒与悬挂的细绳质量，下列推断合理的是A．甲的质量和密度都比乙大B．O点绳子拉力一定等于甲、乙重力之和C．如果甲浸没在水中，硬棒会逆时针转动D．如果甲浸没在水中，要使硬棒水平平衡，可将乙向右移动8．如图所示，F1=4N，F2=3N，此时物体A相对于地面静止，物体B以0.1m/s的速度在物体A表面向左做匀速直线运动（不计弹簧测力计、滑轮和绳子的自重及滑轮和绳子之间的摩擦）．下列说法错误的是（）A．F2的功率为0.6WB．弹簧测力计读数为9NC．物体A和地面之间有摩擦力D．如果增大F2，物体A可能向左运动9．用图甲所示的滑轮组装置将放置在水平地面上，重为100N的物体提升一定高度．当用图乙所示随时间变化的竖直向上的拉力F拉绳时，物体的速度v和物体上升的高度h随时间变化的关系分别如图丙和丁所示．（不计绳重和绳与轮之间的摩擦）下列计算结果不正确的是A．1s～2s内，拉力F做的功是15J B．2s～3s内，拉力F的功率是24WC．1s时，物体对地面的压力是30N D．动滑轮重50N10．如图为一健身器材模型，杠杆AB可绕O点在竖直平面内转动，OA∶OB＝1∶4，质量为60 kg的小明站在水平放置的体重计上，通过该杠杆提起吊篮中的重物，吊篮重80 N．当棱长为20 cm的正方体重物甲刚被提起时，体重计示数为43 kg；当棱长为40 cm的正方体重物乙刚被提起时，体重计示数为18 kg．杠杆始终在水平位置保持平衡，A、B两端绳子拉力保持竖直．不计绳重、杠杆自重及摩擦， g取10 N/kg，则重物甲与重物乙的密度之比为( )A．1∶3 B．2∶3 C．3∶2 D．3∶1二、填空题11．一物体质量为10kg，小红用定滑轮将该物体在4s内匀速提升2m，所用拉力为120N，此过程中，小红做的有用功是_______，定滑轮的机械效率是________，拉力做功的功率是_______。

专题12.2 滑轮课前预习1.定滑轮和动滑轮2.滑轮组（1）定义：由若干个定滑轮和动滑轮匹配而成的叫____滑轮组____。

（2）特点：既能省力又能改变力的方向，但是要费_____距离____。

（3）省力特点:使用滑轮组时，有几段（股）绳子吊着物体，提起重物所用的力就是物重的几分之一，数学表达式，即____ F=G ____，其中F 为提起重物所用的力，G 为物重，n 为承受物重的绳子段（股）数，n1即绕在动滑轮上的绳子段（股）数。

知识点解读与例题突破知识点1：定滑轮（1）实质：是一个等臂杠杆。

支点是转动轴，动力臂和阻力臂都等于滑轮的半径。

（2）特点：不能省力，但可以 改变力的方向。

【例题1】如图所示是利用定滑轮匀速提升物体的三种方法，所用拉力分别是F 1，F 2和F 3，下列式子中正确的是（　）A ．F 1＞F 2＞F 3B ．F 1＜F 2＜F 3C ．F 1=F 2=F 3D ．F 2＞F 1＞F 3【答案】C【解析】使用定滑轮不能省力，但可以任意改变力的方向。

图1中F1，F2和F3尽管力的方向不同，但力的大小都等于物体重力G。

知识点2：动滑轮（1）实质：是一个动力臂是阻力臂2倍的省力杠杆。

支点是上端固定的那段绳子与动滑轮相切的点，动力臂是滑轮的直径，阻力臂是滑轮的半径。

（2）特点：能省一半的力，但不能改变动力的方向，且多费一倍的距离。

【例题2】（2019海南省）如图，小谦想把被台风刮倒的树拉正。

他把绳子的一端系在乙树上，然后绕过甲树用力拉绳子，这样做有_______段绳子拉甲树。

如果不计绳重和摩擦，甲树受300N拉力，则小谦对绳子的拉力至少为_______N。

【答案】2 150【解析】小谦的做法相当于借助一个动滑轮来拉甲树，因此，这样做有2段绳子拉甲树；根据动滑轮省一半力的特点，小谦对绳子的拉力至少为150N。

知识点3：滑轮组（1）连接：两种方式，绳子可以先从定滑轮绕起，也可以先从动滑轮绕起。

第十二章《简单机械》知识点1：杠杆五要素和平衡条件1．杠杆的五要素和平衡条件（1）定义：一根在力的作用下能绕着__固定点O __转动的硬棒叫做杠杆（2）杠杆的五要素：支点、动力、阻力、动力臂和阻力臂（3）平衡条件：动力×动力臂＝阻力×阻力臂(F 1l 1＝F 2l 2)【提示】画力臂：(1)先在杠杆示意图上确定出支点。

(2)画出动力作用线和阻力作用线。

(3)最后从支点向力的作用线引垂线。

2．杠杆的分类：省力杠杆、费力杠杆和等臂杠杆【提示】省力杠杆必然费距离，省距离杠杆必然费力，既省力又省距离的杠杆是不存在的。

知识点2：滑轮【提示】轮轴不一定是省力机械，主要取决于动力作用于轮还是轴。

知识点3：机械效率1.定义：物理学中，将__有用功__跟__总功__的比值叫做机械效率，用η表示 _η＝W 有W 总___ 3.1.考查热点：杠杆力劈的作图及其平衡条件的探究，滑轮组的绕制，机械效率的理解及简单计算2.考查题型：以填空题、作图题、计算题、实验题为主3.备考重点：杠杆与滑轮的作图，机械效率的理解及简单计算考点1：杠杆的分类例1 如图所示，所使用杠杆属于费力杠杆的是( A )★突破考点，典例呈现★知识梳理方法点拨：生活生产中，常用工具的杠杆分类：(1)省力杠杆：羊角锤、指甲剪、撬棒、剪刀、扳手、钢丝钳等。

(2)费力杠杆：船桨、钓鱼竿、镊子、筷子、坩埚钳、火钳等。

(3)等臂杠杆：天平、跷跷板、定滑轮等。

例2 图甲是钳子使用时的情景。

图乙是图甲中A部分受力的简化图，F1是钳子受到的动力，B点是阻力的作用点，O是支点，请在图乙中画出动力臂l1和阻力F2。

【答案】方法点拨：(1)力臂表示的是支点O到力的作用线的距离，是从支点O向力的作用线引垂线，不是支点O到力的作用点的距离。

(2)画力臂时可以按照以下步骤：①先在杠杆上确定支点O；②找到动力和阻力的作用点，沿力的方向画出动力作用线和阻力作用线；③最后从支点O向力的作用线引垂线。
