直流稳压电源(0-12v连续可调

实用可调压直流稳压电源1.设计功能及参数：本电源设计为一实用可调压直流稳压电源，要求输出电压在0V-12V之间连续可调，输出最大电流300mA或更高，尽可能提高输出电压稳定度。

具有可复位的过载保护电路，在输出过载甚至短路时，能有效保护电源，排除故障后能够自动恢复正常工作状态。

2.整流滤波电路：D1、D2、D4、D5与C8、C10组成桥式整流滤波电路将输入的17V交流电压变成21V 左右的直流电压，其中小电容C8高频特性较好，用于滤除高频纹波。

D3、D6、C1及C11共同组成负电压整流滤波电路，得到约-21V的直流电压，此路电压用于给输出提供假负载，保证在极低输出电压（比如0V）时，仍然有输出电流，能够提高输出低电压稳定度。

3.功率输出部分：由整流滤波电路得到的不稳定直流电压，经过调整管Q1后输出，Q1为一只NPN型达林顿复合三极管，其电流放大系数非常高，工作中基极几乎没有电流流入。

D8、D9、R1、R4、C2及Q2组成简易的横流源电路，输出电流约4.5mA，R4的电流流过LED，同时起到了电源指示的功能，采用横流源给调整电路提供电流，可以大大提高电源的输出电压稳定度。

4.调整部分：调整部分核心器件为一集成双运算放大器LM358，这款运放可单电源供电，而且它的比较端输入电压可以比4脚（GND）电压低0.3V，采用它不仅节省了不少外围电路，还能较容易实现输出电压从0V起调的要求。

整流滤波后的电源电压通过78L05后得到5V稳定电压，此电压一路供给LM358作为运算放大器的电源，另一路通过R6、R7分压得到2.5V后送入电压跟随器，经跟随后的电压由芯片7脚输出，电压跟随器使其输出的2.5V电压具有了一定的负载能力，能够使3.3K 调节电位器Rx两端电压稳定在2.5V，通过调解电位器Rx，可以在触点位输出0-2.5V的基准电压，电源的最终输出电压经过R18、R14分压后与此基准电压在运算放大器中进行比较放大，输出驱动Q4来调整Q1的基极电压，从而调整输出电压。

12V直流稳压电源设计一、设计要求：1.输出电压：12V（直流）2.输出电流：可调整范围为0-2A3.稳压精度：小于2%4.输入电压范围：220VAC5.效率：大于80%二、设计思路：为了满足上述设计要求，可以采用变压器、整流滤波、稳压电路等组成的基本电源设计结构。

1.变压器：根据输入电压要求为220VAC，通过变压器降压为12VAC，变压器的绕组比例为220/12=18.3:12.整流滤波：将变压器输出的12VAC信号通过桥式整流电路进行整流，然后经过滤波电路，将波形平滑为直流信号。

3.稳压电路：为了实现稳压功能，可以选择使用LM7805稳压芯片。

4.输出电流调节：在稳压电路之后，可以连接电流限制电路，以便根据需要调整输出电流。

5.效率提高：为了提高效率，可以使用MOS管进行电流调节，并配备恰当的负载驱动电路。

三、具体设计步骤：1.计算变压器比例：根据输入电压为220VAC，输出电压为12VAC，通过变压器降压的比例为220/12=18.3:1、因此，可以选择变压器的绕组比例为18.3:12.整流电路设计：将变压器输出的12VAC信号通过桥式整流电路进行整流。

桥式整流电路一般采用四个二极管组成，可以将交流信号转换为单向的脉动直流信号。

整流后的电压峰值为12VAC*1.414=16.97V。

3.滤波电路设计：通过添加电容器，将整流后的脉动直流信号进行平滑处理，得到更接近直流信号。

根据输出电流的需求，选择合适的电容器容值，一般可以选择1000uF的电容器。

4.稳压电路设计：连接稳压芯片LM7805，将整流滤波后的信号稳定在12V。

为了提高稳压精度，可以在输入端添加滤波电容器和稳压电容器。

5.电流限制电路设计：根据需要调整输出电流，可以选择合适的限流电阻。

6.提高效率：通过使用MOS管进行电流调节，并配备恰当的负载驱动电路，可以提高效率。

四、安全考虑：1.输入电压：在设计电路时，应确保输入电路采用适当的隔离方式，以确保操作的安全性。

直流稳压电源电路的设计实验报告Last revision on 21 December 2020直流稳压电源电路的设计实验报告一、实验目的1、了解直流稳压电源的工作原理。

2、设计直流稳压电路，要求输入电压：220V市电，50Hz，用单变压器设计并制作能够输出一组固定+15V输出直流电压和一组+~+12V连续可调的直流稳压电源电路，两组输出电流分别I O≥500mA。

3、了解掌握Proteus软件的基本操作与应用。

二、实验线路及原理1、实验原理（1）直流稳压电源直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。

一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下：图2-1 直流稳压电源的原理框图和波形变换其中：1）电源变压器：是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。

2）整流电路：利用单向导电元件，把50Hz的正弦交流电变换成脉动的直流电。

3）滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。

滤波电路滤除较大的波纹成分，输出波纹较小的直流电压U1。

4）稳压电路：其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有较大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。

稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。

（2）整流电路常采用二极管单相全波整流电路，电路如图2-2所示。

在u2的正半周内，二极管D1、D2导通，D3、D4截止；u2的负半周内，D3、D4导通，D1、D2截止。

正负半周内部都有电流流过的负载电阻RL ，且方向是一致的。

电路的输出波形如图2-3所示。

整流二极管采用1N4007，具有正向导通电压降低，导通电流高，泄露电流低，过载电流高，成本低等优点，其基本参数如下图所示，有黑色线圈一端表示负极。

0～24V可调直流稳压电源电路的设计方法1 引言电子电路要正常工作，电源必不可少，并且电源性能对电路、电子仪器和电子设备的使用寿命、使用性能等影响很大，尤其在带有感性负载的电路和设备(如电机)中，对电源的性能要求更高。

在很多应用直流电机的场合中，要求为电机驱动电路提供1个其输出能从0 V开始连续可调(0～24 V)的直流电源，并且要求电源有保护功能。

实际上就是要求设计一个具有足够调压范围和带负载能力的直流稳压电源电路。

该电路的设计关键在于稳压电路的设计，其要求是输出电压从0 V开始连续可调；所选器件和电路必须达到在较宽范围内输出电压可调；输出电压应能够适应所带负载的启动性能。

此外，电路还必须简单可靠，能够输出足够大的电流。

2 电路的设计符合上述要求的电源电路的设计方法有很多种，比较简单的有3种：(1)晶体管串联式直流稳压电路。

电路框图如图1所示，该电路中，输出电压UO经取样电路取样后得到取样电压，取样电压与基准电压进行比较得到误差电压，该误差电压对调整管的工作状态进行调整，从而使输出电压发生变化，该变化与由于供电电压UI发生变化引起的输出电压的变化正好相反，从而保证输出电压UO为恒定值(稳压值)。

因输出电压要求从0 V起实现连续可调，因此要在基准电压处设计辅助电源，用于控制输出电压能够从0 V开始调节。

单纯的串联式直流稳压电源电路很简单，但增加辅助电源后，电路比较复杂，由于都采用分立元件，电路的可靠性难以保证。

(2)采用三端集成稳压器电路。

如图2所示，他采用输出电压可调且内部有过载保护的三端集成稳压器，输出电压调整范围较宽，设计一电压补偿电路可实现输出电压从0 V起连续可调，因要求电路具有很强的带负载能力，需设计一软启动电路以适应所带负载的启动性能。

该电路所用器件较少，成本低且组装方便、可靠性高。

(3)用单片机制作的可调直流稳压电源。

该电路采用可控硅作为第一级调压元件，用稳压电源芯片LM317，LM337作为第二级调压元件，通过AT89CS51单片机控制继电器改变电阻网络的阻值，从而改变调压元件的外围参数，并加上软启动电路，获得0～24 V，0.1 V步长，驱动能力可达1 A，同时可以显示电源电压值和输出电流值的大小。

基于LM317、LM337的连续可调直流稳压电源为了方便配合以后的电路板，我特意的制作了双路输出连续可调直流稳压电源，经过查找资料，比较多种电源方案后，最终确定采用以LM317、LM337为核心的双电源方案，其电压连续可调。

内置有多重保护电路，该电源内阻小，电压稳定，噪声极低，输出纹波小。

虽然功率较小，但是用于给一般的电子小制作供电也足够了，况且其输出电压连续可调，使用起来十分方便。

LM317的封装图LM337的封装图稳压管LM317的内部原理图稳压管LM337的内部原理图一、工作原理本直流电源由电源、滤波、保护、稳压等四个基本模块组成，如图I框图所示，其电路图如图II所示，PCB图如图III所示。

图I图II图III图IV电源实物图图V电源实物图1、电源变压器采用降压变压器，将电网交流电压220V变换成需要的交流电压。

此交流电压经过整流后，可获得电子设备所需要的直流电压。

2、整流电路利用单相桥式整流电路，把50Hz的交流电变换为方向不变但大小仍有脉动的直流电。

其优点是电压较高、纹波电压较小，变压器的利用率高。

本电路用4个Diode IN4007做成一个全桥整流，电流大，配合本电路的大滤波电容，使得本电源的瞬间大电流的供电特性好、噪声小、反映速度快、输出纹波小。

3、滤波电路采用电容滤波电路，将整流电路输出的脉动成分大部分滤除，得到比较平滑的直流电。

本电路采用4个2200UF/25V的电解电容两两并联使输出电压更加平滑，电源瞬间特性好，适合带感性负载，如电机的启动。

两个并联的2200V电容同时并联了一只0.1UF的瓷片电容，滤去高频干扰，使输入到集成电路的直流电尽可能的平滑和纯净。

4、稳压电路由LM317输出正电源，LM337输出负电源。

LM317和LM337均使用了内部热过载，包含过流保护、热关断和安全工作区补偿等完善的保护电路，使得电源可以省去保险丝等易损耗器件。

5、保护电路因为线性电源发热量较大，所以本电路在制作的时候覆了地，用于帮助散热。

0～12V可调直流稳压电源电路图适合电子爱好者制作的从0V起调的稳压电源的电路如图所示。

0～12V可调直流稳压电源电路电路工作原理：由电阻R4、R5组成的采样电路将输出电压Vo的一部分送入运算放大器IC1的反相端，它与由稳压管VZ3、电阻R2和电位器RP组成的基准电压（晶体管V1、稳压管VZ1、电阻R0、R1组成的恒流源为稳压管VZ3提供稳定的电流）相比较，将比较结果送至输出端，从而控制晶体管V3的导通电压。

如果电位偏低，使Vo减小，采样电路亦使晶体管V3的c-e结电压减小，从而使Vo升高，反之亦然。

如此起到了稳定输出电压的作用。

晶体管V4和电阻R7组成过电流保护电路。

当输出电流超过额定电流（本电源为1A）时，V4导通，使晶体管V2和V3截止，输出端无电压输出，防止了电源损坏。

当输出电压小于6V，电流较大且输入电压又很高时，晶体管V3极间压差较大，会引起V3调整管功耗过大，为此本电源特别设置了电压自动转换电路，它由运算放大器IC2与电阻R8、稳压管VZ4及继电器K等组成。

稳压管VZ4与电阻R8组成IC2运算放大器的基准电压，当输出电压低于6V时，IC2输出低电平，继电器K不吸合，触点K1-1、K1-2分别接至变压器8V绕组和6V绕组稳压管；当输出电压高于6V时，IC2输出高电平，K1吸合，K1-1、K1-2分别接至变压器16V绕组和12V稳压管上。

由上可知，在输出电压低时，输人电压也低；输出电压高时，输人电压也高，从而减小V3的功耗。

电阻R9和电容C4组成继电器节能电路，可减小C2的功耗。

元器件选择：电路中变压器T选用二次带中心抽头的16V、功率为20OW的变压器。

运算放大器选用LM324单源四运算放大器。

稳压管VZ1选用4V左右的，VZ2选甲8V，VZ3a和VZ3b分别选用6V和12V的，要求稳压值准确，VZ4选用5.5～5.8V的稳压管。

晶体管V1要求β大于150，V3选用大功率NPN晶体管，型号不限，制作中要加足够的散热片。

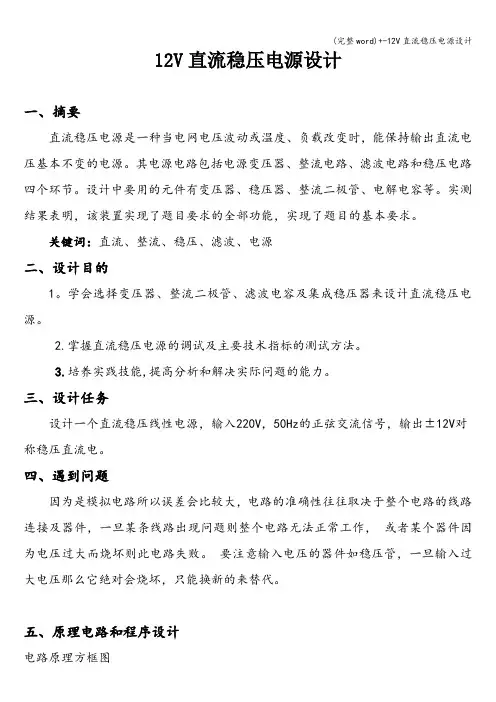

12V直流稳压电源设计一、摘要直流稳压电源是一种当电网电压波动或温度、负载改变时，能保持输出直流电压基本不变的电源。

其电源电路包括电源变压器、整流电路、滤波电路和稳压电路四个环节。

设计中要用的元件有变压器、稳压器、整流二极管、电解电容等。

实测结果表明，该装置实现了题目要求的全部功能，实现了题目的基本要求。

关键词：直流、整流、稳压、滤波、电源二、设计目的1。

学会选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源。

2.掌握直流稳压电源的调试及主要技术指标的测试方法。

3.培养实践技能,提高分析和解决实际问题的能力。

三、设计任务设计一个直流稳压线性电源，输入220V，50Hz的正弦交流信号，输出±12V对称稳压直流电。

四、遇到问题因为是模拟电路所以误差会比较大，电路的准确性往往取决于整个电路的线路连接及器件，一旦某条线路出现问题则整个电路无法正常工作，或者某个器件因为电压过大而烧坏则此电路失败。

要注意输入电压的器件如稳压管，一旦输入过大电压那么它绝对会烧坏，只能换新的来替代。

五、原理电路和程序设计电路原理方框图1．直流稳压电源的基本原理下面将就直流稳压电源各部分的作用作简单陈述。

（1)是降压变压器，它将电网220V 交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。

（2)整流滤波电路：利用单向导电元件，把50Hz 的正弦交流电变换成脉动的直流电.可以将整流电路输出电压中的交流成分大部分加以滤除,从而得到比较平滑的直流电压。

(3)稳压电路：稳压电路的功能是使输出的直流电压稳定,不随交流电网电压和负载的变化而变化。

六、电路图和各部分波形图1. 变压电路图1.变压电路输出变压 整流 滤波稳压 输入图2。

变压电路输出波形2。

整流电路图3.整流电路图4。

整流电路输出波形3。

滤波电路图5.滤波电路图6。

滤波电路输出波形4.稳压输出电路(即完整电路)图7。

稳压输出电路（即完整电路）)图8。

陕西工业职业技术学院信息工程学院——电信1103班(直流可调式稳压电源）摘要本课程设计是关于双路可调直流稳压电源的设计，主要采用了三端集成稳压芯片LM317、LM337行稳压设计，通过变压器将220V市电降压后，经过整流桥(本设计使用四个二极管构成)整流，将变压后的交流电压整流为直流脉冲波电压输出，经过电容滤波，使输入的电压能够在三端稳压芯片的输入电压范围内。

经过三端稳压器稳压后，在输出端进一步使用电容滤波方式进行滤波，完成稳压输出的要求。

可以输出±5V ~±12V 连续可调的直流电流。

设计内容中，主要包括了变压模块、整流模块、滤波模块、稳压模块，而难于实现的是滤波与稳压，电容滤波效果不是很理想，但是在理论值上，可以达到，经过调试，基本能达到要求。

关键词：可调变压整流滤波稳压一、 设计原理框图：二、 设计电路图：三、 电路模块设计及元件参数选择1， 变压器模块由输出电压为±5V ~±12V 的性能指标要求得由公式可得输入电压Ui 的范围为Uomax+(Ui-Uo)min ≤Ui ≤Uomin+(Ui-Uo)max12V+3V ≤Ui ≤5V+40V15V≤Ui≤45V副边电压U2≥Uimin/1.1=15/1.1V，取U2=15V，副边电流I2﹥Iomax=1A，取I2=1.2A，则变压器副边输出功率P2≥I2U2=18由变压器的效率为0.7，则原边输入功率P1≥P2/n=18W，为留有余地，选功率为30 W的电源变压器。

同时为了满足±12V的最大输出电压，本设计采用±24V 输出电压的变压器。

变压器前得输入波形变压后的波形图2，整流模块半波整流电路的输出电压相对较低，且脉动大。

两管全波整流电路则需要变压器的副边绕组具有中心抽头，且两个整流二极管承受的最高反向电压相对较大，所以这两种电路应用较少。

桥式整流电路的优点是输出电压高，电压脉动较小，整流二极管所承受的最高反向电压较低，同时因整流变压器在正负半周内部有电流供给负载，整流变压器得到了充分的利用，效率较高。

摘要：电子电路要正常工作，电源必不可少，并且电源性能对电路、电子仪器和电子设备的使用寿命、使用性能等影响很大，尤其在带有感性负载的电路和设备(如电机)中，对电源的性能要求更高。

在很多应用直流电机的场合中，要求为电机驱动电路提供1个其输出能从0 V 开始连续可调(0～12 V)的直流电源，并且要求电源有保护功能。

实际上就是要求设计一个具有足够调压范围和带负载能力的直流稳压电源电路。

该电路的设计关键在于稳压电路的设计，其要求是输出电压从0 V开始连续可调；所选器件和电路必须达到在较宽范围内输出电压可调；输出电压应能够适应所带负载的启动性能。

此外，电路还必须简单可靠，能够输出足够大的电流。

关键字: LM317 稳压电源线性电源连续可调散热片TO-220目录第一章：概述1.1发展趋势………………………………………………() 1.2课题方案的选择………………………………….……() 第二章：总体方案设计………………….…()第三章：硬件设计3.1硬件总体设计方案图……………………………………() 3.2工作原理…………………………………………………() 第四章：调试和实验4.1注意事项…………………………………………………() 4.2方法或步骤………………………………………….……() 第五章总与展望……………………………………()参考文献:………………………………………….……()第一章：直流可调稳压电源（0~12V）概述1.1发展趋势可调电源是采用当前国际先进的高频调制技术，其工作原理是将开关电源的电压和电流展宽，实现了电压和电流的大范围调节，同时扩大了目前直流电源供应器的应用.直流稳压电源的控制芯片是采用目前比较成熟的进口元件，功率部件采用现国际上最新研制的大功率器件，可调直流稳压电源设计方案省去了传统直流电源因工频变压器而体积笨重。

与传统电源相比高频直流电源就较具有体积小、重量轻、效率高等优点，同时也为大功率直流电源减小体积创造了条件，此电源又称高频可调式开关电源。

第七章 直流稳定电源绝大多数电子设备在工作时都需要直流电源。

通常，电子设备内部大多安装有整流稳压装置，用以将供电电网提供的交流电变成稳定的直流电，供电子设备使用。

直流稳定电源是测控系统中的供电或基准单元，其性能指标对测控系统的性能有着重要的影响，因此稳定电源是测控系统中的重要部分。

直流稳定电源分为稳压电源和稳流电源两种，实用中以稳压电源为主，主要包括直流基准源、线性直流稳定电源和开关式直流稳定电源等。

7.1直流稳定电源的技术指标直流稳定电源的作用是向负载提供稳定的电压和电流。

描述电源稳定性的具体要求称为稳定电源的技术指标，包括反映电源电压、电流范围的特性和反映电源稳定稳定程度的质量指标。

7.1.1特性指标1) 输出电压范围。

在满足直流稳压电源正常工作要求的情况下，电压源的输出电压值。

该指标与最大输入电压、最小输入输出压差和最小输出电压有关。

2) 输出电流范围。

在满足直流稳流电源正常工作要求的情况下，电流源的输出电流值。

3)最大输出电流。

在满足直流稳压电源正常工作要求的情况下，能够输出的最大电流值。

超过该值，电源的稳压性能降低。

7.1.2 质量指标1)电压调整率。

作为一个稳压电源，输入V in 是不稳定的电压，输出V o 应当是稳定的。

定义：输入电压变化△V in 时引起输出电压的变化为电压调整率，用S V 表示。

0T 0Io in oV V V S =∆=∆∆∆=另外一种定义为输入电压变化△V in 时引起输出电压的相对变化为电压调整率)V /(%%100V V /V (%)S 0T 0Io in o o V =∆=∆⨯∆∆= （7-1）这两种定义给出的都是输入电压改变时电源保持预定电压输出的能力，目前都在被采用。

2) 负载调整率。

定义：在输入电压和其他条件不变时，输出电压的变化与输出电流变化的比值，反映稳压电源的输出阻抗，用R O 表示)(I V R 0T 0V o oo in Ω∆∆==∆=∆ （7-2）或表示为)m A /(%%100I V /V R 0T 0V o o o o in =∆=∆⨯∆∆=需要说明的是，对于电压源要求输出电阻小，其值越小输出电压越稳定；对于电流源要求输出电阻大，其值越大输出电流越稳定。

1。

晶体管串联型直流稳压电源1.1电路组成（1)电路图1-1晶体管稳压电路（2)框图图1—2框图1。

2工作原理图1-3稳压过程（1）电路各部分作用通过变压器的降压作用的到一个交流的低电压，然后通过桥式整流电路将交流的信号转换为单向脉动电压，在通过滤波电路来的到稳定的直流，其中通过晶体管来进行稳压。

最后有一个过载保护电路。

最后有一个分压电路输出电压。

（2）稳压原理我们结合图1—1来分析,当由于外界原因导致电压升高时，输出电压升高，此时由于电阻R7的分压作用，导致V B3升高，继而使得V C3减小，又因为V C3的等于V B2，使得V CE1增大，由于电路整体是一个串联型电路，所以使得Vo减小。

同理，当输出电压减小时,导致V B3减小,进而使得V C3增大，接着使得V CE1减小，继而使得V O增大。

从而达到了稳压效果。

1.3主要技术指标（1）输入电压：AC: ～220V（2）输出直流稳压：DC:3V、4。

5V、6V三档。

（3）输出直流电流：额定值150mA，最大值 300mA.(4）具有过载,短路保护，故障消除后自动恢复。

2. 直流稳压电源2。

1直流稳压电源的组成图2—1直流稳压电源组成2.1.1整流电路组成及原理整流电路的任务：交流电压转变为单向脉动的电压(图2—2）。

技术指标：衡量整流工作性能的参数输出电压平均值V O（AV）：反映整流电路将交流电压转换为直流电压的能力。

脉动系数S：反映整流输出电压中交流成分的大小，用来衡量整流电路输出平滑程度.S= V Or / V O（AV)图2-2整流波形常用单相整流电路分类：1、半波整流（图2—3)图2-3半波整流(1）工作原理：u2 〉0 时：二极管导通,忽略二极管正向压降，u o=u2u2<0时：二极管截止, u o=0注：分析时，把二极管当作理想元件,即正向导通电阻为零，反向电阻穷无穷大.(2）输出电压平均值（Uo），输出电流平均值（Io ）(图2—4）图2—4波形图（3）二极管上的平均电流及承受的最高反向电压（图2-5）图2—5承受最高电压二极管上的平均电流：I D= I O承受的最高反向电压:Umax=2U22.全波整流（图2-6）图2—6全波整流（1)工作原理变压器副边中心抽头，感应出两个相等的电压U2当U2正半周时: D1导通,D2截止。

1 引言电子电路要正常工作，电源必不可少，并且电源性能对电路、电子仪器和电子设备的运用寿命、运用性能等影响很大，尤其在带有感性负载的电路和设备(如电机)中，对电源的性能要求更高。

在很多运用直流电机的场合中，要求为电机驱动电路提供1个其输出能从0 V 开始连续可调(0～24 V)的直流电源，并且要求电源有保卫功能。

实际上就是要求设计一个具有足够调压范围和带负载能力的直流稳压电源电路。

该电路的设计关键在于稳压电路的设计，其要求是输出电压从0 V开始连续可调；所选器件和电路必须达到在较宽范围内输出电压可调；输出电压应能够适应所带负载的启动性能。

此外，电路还必须基本可靠，能够输出足够大的电流。

2 电路的设计符合上述要求的电源电路的设计要领有很多种，比较基本的有3种：(1)晶体管串联式直流稳压电路。

电路框图如图1所示，该电路中，输出电压UO经取样电路取样后得到取样电压，取样电压与基准电压执行比较得到误差电压，该误差电压对调整管的工作状态执行调整，从而使输出电压发生变化，该变化与由于供电电压UI发生变化引起的输出电压的变化正好相反，从而保证输出电压UO为恒定值(稳压值)。

因输出电压要求从0 V起实现连续可调，因此要在基准电压处设计辅助电源，用于控制输出电压能够从0 V开始调节。

单纯的串联式直流稳压电源电路很基本，但添加辅助电源后，电路比较复杂，由于都采用分立元件，电路的可靠性难以保证。

(2)采用三端集成稳压器电路。

如图2所示，他采用输出电压可调且内部有过载保卫的三端集成稳压器，输出电压调整范围较宽，设计一电压补偿电路可实现输出电压从0 V起连续可调，因要求电路具有很强的带负载能力，需设计一软启动电路以适应所带负载的启动性能。

该电路所用器件较少，成本低且组装方便、可靠性高。

(3)用单片机打造的可调直流稳压电源。

该电路采用可控硅作为第一级调压元件，用稳压电源芯片LM317，LM337作为第二级调压元件，通过AT89CS51单片机控制继电器改动电阻网络的阻值，从而改动调压元件的外围参数，并加上软启动电路，获得0～24 V，0.1 V 步长，驱动能力可达1 A，同时可以显示电源电压值和输出电流值的大小。

正负可调直流稳压电源设计正负可调直流稳压电源设计姓名：张平学号：141900143专业：电子信息工程指导老师：李继强学院：电气信息学院日期：2015年01月01日摘要在电子电路设计中，最离不开的就是电源。

不管是调试测试电路，还是驱动电路，这些都离不开电源的应用。

在本设计中采用5W，220V—12V的变压器来将220V电压降压。

用三端可调节正电压稳压器LM317和三端可调节负电压稳压器LM337形成正负电压生成电路。

正负可调直流稳压电源由电源变压器、整流电路、前级滤波电路、稳压电路和后级滤波电路共五部分组成。

设计的可调电源具有电压正负可调、电路简单、成本低廉的优点。

在电路中由于需要交流变直流，所以采用各种电容，运用电容充放电的原理来调整交流电到直流电。

关键词：可调电源电容滤波稳压AbstractedAdjustable DC regulated power supply is a DC power supply is often used in the real experiment, its main principle is divided into four parts, transformer, rectifier, filter, adjustable output. The four part is the title of one step one step, are indispensable. After the regulation and role of the four sector, will put the 220V AC sinusoidal into positive and negative adjustable DC power supply voltage regulator. To act with voltage of the chip LM317 and LM337. The two chip can lead in the middle bridge rectifier, voltage can be adjusted to achieve positive and negative.Key word:adjustable power source;Capacitance smoothing ;voltage stabilization ;目录摘要 (I)Abstracted.................................................................................................................... I I 目录 .. (III)第一章方案论证和比较 (1)1.1 设计任务 (1)1.2 设计方案与选择 (1)1.2.1 设计方案比较 (1)1.2.2 方案选择确定 (1)1.3 设计流程图 (2)1.4 方框图 (2)第二章设计原理与分析 (3)2.1 变压器的原理与分类 (3)2.1.1 变压器工作原理 (3)2.1.2 变压器分类 (3)2.2 桥式整流 (4)2.3.1 整流二极管 (4)2.3.1 整流桥 (5)3.3 滤波电路 (7)2.3.1 滤波电路的概念 (7)2.3.1 滤波电路的性能 (9)2.4 稳压及调节电路 (10)2.4.1 主流器件 (10)2.4.2 稳压与输出可调原理 (13)第三章电路设计 (14)3.1 变压与整流电路 (14)3.1.1 变压器的选择 (14)3.1.2 整流电路设计与二极管选择 (15)3.2 前级滤波电路设计 (16)3.3 稳压电路设计 (17)3.4 后级滤波电路设计 (18)3.5整体电路 (19)第四章调试方案与测试结果 (20)4.1 变压器降压检测 (20)4.2 整流桥整流检测 (21)4.3 滤波电路检测 (22)4.4 稳压可调电路检测 (24)4.4.1 稳压波形检测 (24)4.4.2 电压调节检测 (25)总结 (27)附录一 (28)第一章方案论证和比较1.1 设计任务设计并制作一个正负可调直流稳压电源，实现电压从正1.25V—正16.97V 可调和电压从负1.25V—负16.97V 可调；最大电流不超过0.5A。

可调直流稳压电源的设计直流稳压电源的设计设计要求基本要求：短路保护，电压可调。

若用集成电路制作，要求具有扩流电路。

基本指标：输出电压调节范围：0-6V，或0-8V，或0-9V，或0—12V；最大输出电流：在0.3A-1.5A区间选一个值来设计；输出电阻Ro：小于1欧姆。

其他：纹波系数越小越好（5%Vo），电网电压允许波动范围 + -10%。

设计步骤1．电路图设计（1）确定目标：设计整个系统是由那些模块组成，各个模块之间的信号传输，并画出直流稳压电源方框图。

（2）系统分析：根据系统功能，选择各模块所用电路形式。

（3）参数选择：根据系统指标的要求，确定各模块电路中元件的参数。

（4）总电路图：连接各模块电路。

2. 设计思想（1）电网供电电压交流220V(有效值)频率为50Hz，要获得低压直流输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。

（2）降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大（即脉动大）。

（3）脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。

（4）滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响。

的稳定直流电压输出，供给负载RL电路设计（一）直流稳压电源的基本组成直流稳压电源是将频率为50Hz 、有效值为220V 的单相交流电压转换为幅值稳定、输出电流为几十安以下的直流电源，其基本组成如图（1）所示：图（1） 直流稳压电源的方框图 直流稳压电源的输入为220V 的电网电压，一般情况下，所需直流电压的数值和电网电压的有效值相差较大，因而需要通过电源变压器降压后，再对交流电压进行处理。

变压器副边电压有效值决定于后面电路的需要。

变压器副边电压通过整流电路从交流电压转换为直流电压，即正弦波电压转换为单一方向的脉动电压，半波整流电路和全波整流电路的输出波形如图所示。

可以看出，他们均含有较大的交流分量，会影响负载电路的正常工作。

12v稳压电源电路图发布者：topday 发布时间： 2011-04-14 08:46 浏览次数：：20700～12V可调直流稳压电源电路电路工作原理：由电阻R4、R5组成的采样电路将输出电压Vo的一部分送入运算放大器IC1的反相端，它与由稳压管VZ3、电阻R2和电位器RP组成的基准电压（晶体管V1、稳压管VZ1、电阻R0、R1组成的恒流源为稳压管VZ3提供稳定的电流）相比较，将比较结果送至输出端，从而控制晶体管V3的导通电压。

如果电位偏低，使Vo减小，采样电路亦使晶体管V3的c-e结电压减小，从而使Vo升高，反之亦然。

如此起到了稳定输出电压的作用。

晶体管V4和电阻R7组成过电流保护电路。

当输出电流超过额定电流（本电源为1A）时，V4导通，使晶体管V2和V3截止，输出端无电压输出，防止了电源损坏。

当输出电压小于6V，电流较大且输入电压又很高时，晶体管V3极间压差较大，会引起V3调整管功耗过大，为此本电源特别设置了电压自动转换电路，它由运算放大器IC2与电阻R8、稳压管VZ4及继电器K等组成。

稳压管VZ4与电阻R8组成IC2运算放大器的基准电压，当输出电压低于6V时，IC2输出低电平，继电器K不吸合，触点K1-1、K1-2分别接至变压器8V绕组和6V绕组稳压管；当输出电压高于6V时，IC2输出高电平，K1吸合，K1-1、K1-2分别接至变压器16V绕组和12V稳压管上。

由上可知，在输出电压低时，输人电压也低；输出电压高时，输人电压也高，从而减小V3的功耗。

电阻R9和电容C4组成继电器节能电路，可减小C2的功耗。

元器件选择：电路中变压器T选用二次带中心抽头的16V、功率为20OW的变压器。

运算放大器选用LM324单源四运算放大器。

稳压管VZ1选用4V左右的，VZ2选甲8V，VZ3a和VZ3b分别选用6V和12V的，要求稳压值准确，VZ4选用5.5～5.8V的稳压管。

晶体管V1要求β大于150，V3选用大功率NPN晶体管，型号不限，制作中要加足够的散热片。
