电气工程师几种常用的仪表故障诊断方法

电气设备故障诊断法“六诊、九法、三先后、六先后”“六诊”口问、眼看、耳听、鼻闻、手摸、表测六种诊断方法，简单地讲就是通过“问、看、听、闻、摸、测”来发现电气设备的异常情况，从而找出故障原因和故障所在的部位。

前“五诊”是借人的感官对电气设备故障进行有的放矢的诊断，称为感官诊断，又称直观检查法。

同样，由于个人的技术经验差异，诊断结果也有所不同。

可以采用“多人会诊法”求得正确结论。

“表测”即应用电气仪表测量某些电气参数的大小，经过与正常数值对比，来确定故障原因和部位。

1、口问当一台设备的电气系统发生故障后，检修人员应和医生看病一样，首先要了解详细的“病情”。

即向设备操作人员或用户了解设备使用情况、设备的病历和故障发生的全过程。

如果故障发生在有关操作期间或之后，还应询问当时的操作内容以及方法、步骤。

总的来讲，了解情况要尽可能详细和真实，这些往往是快速找出故障原因和部位的关键。

2、眼看①、看现场根据所问到的情况，仔细查看设备外部状况或运行工况。

如设备的外形、颜色有无异常，熔丝有无熔断：电气回路有无烧伤、烧焦、开路、短路，机械部分有无损坏以及开关、刀闸、按钮插接线所处位置是否正确，改过的接线有无错误，更换的元件是否相符等：还要观察信号显示和仪表指示等。

②、看图纸和资料必须认真查阅与产生故障有关的电气原理图和安装接线图，应先看懂原理图，再看接线图，以“理论”指导“实践”。

看懂熟悉有关故障设备的电气原理图后，分析一下已经出现的故障与控制线路中的那一部分、那些电气元件有关，产生了什么毛病才能有所述现象。

接着，在分析决定检查那些地方，逐步查下去就能找出故障所在了。

3、耳听细听电气设备运行中的声响。

电气设备在运行中会有一定噪声，但其噪声一般较均匀且有一定规律，噪声强度也较低。

带带病运行的电气设备其噪声通常也会发生变化，用耳细听往往可以区别它和正常设备运行是噪声之差异。

利用听觉判断故障，虽说是一件比较复杂的工作。

但只要本着“实事求是”的科学态度，从实际出发，善于摸索规律，予以科学的分析，就能诊断出电气设备故障的原因和部位。

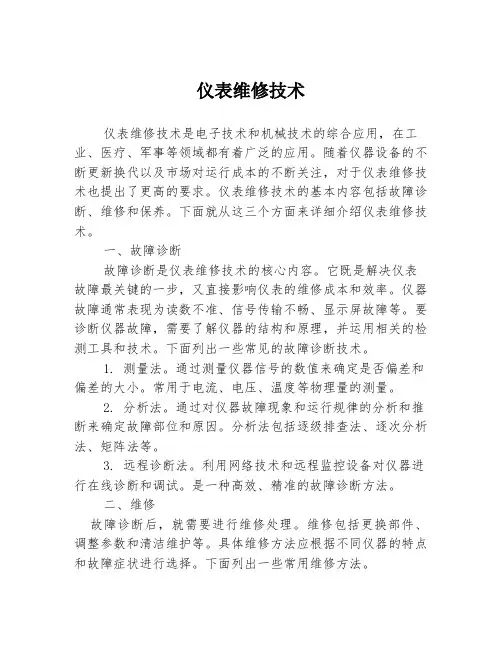

仪表维修技术仪表维修技术是电子技术和机械技术的综合应用，在工业、医疗、军事等领域都有着广泛的应用。

随着仪器设备的不断更新换代以及市场对运行成本的不断关注，对于仪表维修技术也提出了更高的要求。

仪表维修技术的基本内容包括故障诊断、维修和保养。

下面就从这三个方面来详细介绍仪表维修技术。

一、故障诊断故障诊断是仪表维修技术的核心内容。

它既是解决仪表故障最关键的一步，又直接影响仪表的维修成本和效率。

仪器故障通常表现为读数不准、信号传输不畅、显示屏故障等。

要诊断仪器故障，需要了解仪器的结构和原理，并运用相关的检测工具和技术。

下面列出一些常见的故障诊断技术。

1. 测量法。

通过测量仪器信号的数值来确定是否偏差和偏差的大小。

常用于电流、电压、温度等物理量的测量。

2. 分析法。

通过对仪器故障现象和运行规律的分析和推断来确定故障部位和原因。

分析法包括逐级排查法、逐次分析法、矩阵法等。

3. 远程诊断法。

利用网络技术和远程监控设备对仪器进行在线诊断和调试。

是一种高效、精准的故障诊断方法。

二、维修故障诊断后，就需要进行维修处理。

维修包括更换部件、调整参数和清洁维护等。

具体维修方法应根据不同仪器的特点和故障症状进行选择。

下面列出一些常用维修方法。

1. 更换元件。

当仪器的某个元件损坏或老化时，需要进行更换。

例如，连接线、传感器、指示器等。

2. 参数调整。

在仪器运行过程中，有些参数需要根据具体使用场景进行调整。

例如，输入信号范围、内部校准等。

3. 清洁维护。

对于一些带有显示屏、按键等部件的仪器，需要经常进行清洗和维护，以保证正常运行和使用寿命。

三、保养仪器设备要长期稳定运行，需要定期进行保养。

保养可以减少故障出现的概率，并延长仪器的寿命。

下面列出一些常见的保养方法。

1. 定期校准。

仪器运行一段时间后，可能出现读数偏差等情况。

此时需要进行校准，以保证精度。

2. 预防性维护。

对于一些易损件和易受到污染的部件，可以进行定期更换和维护，以减少故障概率。

电气设备故障诊断随着电气设备技术的不断发展，电气设备已成为工业生产与人们日常生活中必不可少的设备。

然而，随着电气设备的使用量不断增加，电气设备产生故障的概率也随之增加。

如何快速准确地诊断电气设备故障，是电气工程师们在工作中需要掌握的重要能力之一。

电气设备故障常见类型电气设备故障的类型繁多，大致分为以下几类：1.短路：电气设备内部的两个或多个电路之间发生直接或间接的电路连接。

2.开路：电气设备内部的电路中断。

3.地闸：电气设备与地之间因发生电路连接而引起电器故障。

4.过载：电气设备工作过程中超过其允许的正常工作负荷而引起的故障。

电气设备故障诊断步骤1.观察和检查在进行电气设备故障诊断时，首先需要观察和检查电气设备外部情况，包括观察电气设备运行状态、检查电气设备接触器是否存在氧化等情况。

2.电路测试电路测试是电气设备故障诊断的关键步骤之一。

通过使用万用表或其他测试仪器，检查电气设备的电路，包括电气设备内部的继电器、开关、保险丝、电机等部件。

3.故障分析在检查完电气设备的电路之后，需要进行故障分析，找出故障出现的原因。

根据电气设备不同的故障类型，采取不同的分析方法。

对于电路中的短路和开路问题，需要进行更加详细的检查，找到故障模块并进行替换或维修。

4.故障解决在确定了故障原因后，需要进行故障解决。

根据故障的具体情况，选择正确的维修方式，进行处理。

电气设备故障诊断注意事项在进行电气设备故障诊断时，需要注意以下几点：1.安全：在对电气设备进行诊断时，需要注意对自身的安全以及周围人员的安全进行保障。

在进行电气设备测试时，需要注意选用安全测试仪器，并且需要使用绝缘工具。

2.原则：要根据电气设备故障的类型，按照固定的故障诊断步骤进行诊断和解决。

3.专业：进行电气设备故障诊断的人员需要具备一定的电气设备知识和技能，并且要保持专业精神。

电气设备故障诊断是电气工程师必备的技能之一。

在进行电气设备故障诊断时，需要按照固定的步骤进行，注意自身安全与周围人员安全，并且保持专业性和严谨性。

电力设备的故障诊断与分析方法随着电力设备的不断更新和发展，现代化的电力系统越来越复杂，电力设备的故障问题也日益凸显。

电力设备的故障一旦发生，不仅会影响电力系统的正常运行，还可能会对人员和设备造成安全隐患。

因此，对电力设备的故障进行及时、准确的诊断与分析显得尤为重要。

本文将探讨电力设备故障诊断与分析的方法及其实际应用。

一、故障诊断的方法1. 监测系统监测系统是电力设备故障诊断的重要手段之一，通过监测设备运行参数的变化，可以及时发现异常情况。

常见的监测系统包括温度、湿度、电流、电压等参数的监测。

当设备运行参数超出正常范围时，监测系统会发出警报，提示操作人员进行故障排查。

2. 故障记录故障记录是电力设备故障诊断的重要依据，可以帮助工程师了解设备的故障历史，从而分析故障的原因。

对设备进行定期的故障记录，可以帮助发现故障的重复性和规律性，为后续的故障诊断提供重要参考。

3. 检测工具现代化的电力设备故障诊断离不开各种高精度的检测工具，如红外热像仪、振动分析仪、局部放电检测仪等。

这些检测工具可以全面、准确地检测设备的运行状态，帮助工程师快速定位故障点，并采取相应的维修措施。

二、故障分析的方法1. 常见故障分类电力设备的故障可以分为电气故障、机械故障和热故障等多种类型。

在进行故障分析时，工程师需要根据不同类型的故障特征，采取相应的分析方法。

比如对于电气故障，可以通过测量电流、电压等参数来判断故障原因；对于机械故障，可以通过振动分析等手段来确定故障位置。

2. 故障原因分析在进行故障分析时，除了要了解故障类型外，还需要深入分析故障的根本原因。

常见的故障原因包括设备老化、磨损、设计缺陷等。

通过对故障原因的深入分析，可以为后续的设备维护和改进提供重要参考。

3. 实时监测与预警除了传统的故障诊断与分析方法外，现代化的电力设备还可以通过实时监测与预警系统来提前发现潜在的故障隐患。

通过智能化的监控装置和数据分析系统，可以实现对电力设备的全面监测和分析，及时预警，减少故障发生的可能性。

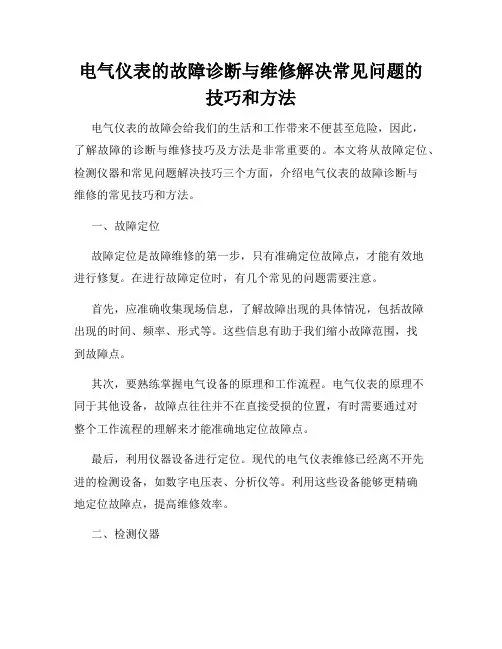

电气仪表的故障诊断与维修解决常见问题的技巧和方法电气仪表的故障会给我们的生活和工作带来不便甚至危险，因此，了解故障的诊断与维修技巧及方法是非常重要的。

本文将从故障定位、检测仪器和常见问题解决技巧三个方面，介绍电气仪表的故障诊断与维修的常见技巧和方法。

一、故障定位故障定位是故障维修的第一步，只有准确定位故障点，才能有效地进行修复。

在进行故障定位时，有几个常见的问题需要注意。

首先，应准确收集现场信息，了解故障出现的具体情况，包括故障出现的时间、频率、形式等。

这些信息有助于我们缩小故障范围，找到故障点。

其次，要熟练掌握电气设备的原理和工作流程。

电气仪表的原理不同于其他设备，故障点往往并不在直接受损的位置，有时需要通过对整个工作流程的理解来才能准确地定位故障点。

最后，利用仪器设备进行定位。

现代的电气仪表维修已经离不开先进的检测设备，如数字电压表、分析仪等。

利用这些设备能够更精确地定位故障点，提高维修效率。

二、检测仪器检测仪器是电气仪表故障诊断与维修中不可或缺的工具。

以下是几种常见的仪器设备及其使用方法。

1.数字电压表数字电压表是一种常见且常用的仪器，它可以快速准确地测量电压值。

在使用数字电压表时，需要注意以下几点：- 确保测试仪器和被测电气仪表的电压范围匹配；- 选择合适的测试接口和探头，以确保测试的准确性；- 注意安全操作，避免触碰裸露导体。

2.分析仪分析仪是一种高级仪器，能够对电气仪表的性能和工作状态进行全面的分析和评估。

在使用分析仪时，需要注意以下几点：- 熟悉和理解分析仪的使用说明书，正确连接和设置；- 记录和分析分析仪的测量结果，找出异常指标，判断故障原因。

三、常见问题解决技巧在故障诊断与维修过程中，有一些常见问题出现的机率较高，下面将介绍几种常见问题的解决技巧，以便快速有效地解决故障。

1.电气接线故障电气接线故障是电气仪表故障中最常见的问题之一。

为了解决接线故障，可以采取以下步骤：- 仔细检查接线端子，确保接线牢固；- 检查电缆是否出现明显破损或老化；- 对接线端子和电缆进行必要的清洁和修复。

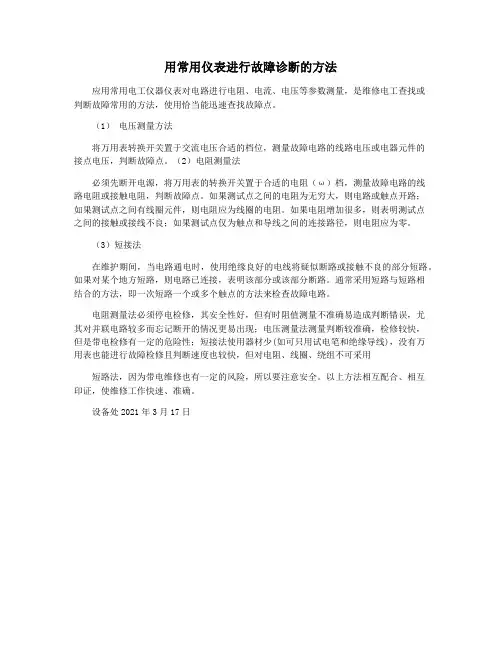

用常用仪表进行故障诊断的方法
应用常用电工仪器仪表对电路进行电阻、电流、电压等参数测量，是维修电工查找或
判断故障常用的方法，使用恰当能迅速查找故障点。

（1）电压测量方法
将万用表转换开关置于交流电压合适的档位，测量故障电路的线路电压或电器元件的
接点电压，判断故障点。

（2）电阻测量法
必须先断开电源，将万用表的转换开关置于合适的电阻（ω）档，测量故障电路的线
路电阻或接触电阻，判断故障点。

如果测试点之间的电阻为无穷大，则电路或触点开路；
如果测试点之间有线圈元件，则电阻应为线圈的电阻。

如果电阻增加很多，则表明测试点
之间的接触或接线不良；如果测试点仅为触点和导线之间的连接路径，则电阻应为零。

（3）短接法
在维护期间，当电路通电时，使用绝缘良好的电线将疑似断路或接触不良的部分短路。

如果对某个地方短路，则电路已连接，表明该部分或该部分断路。

通常采用短路与短路相
结合的方法，即一次短路一个或多个触点的方法来检查故障电路。

电阻测量法必须停电检修，其安全性好，但有时阻值测量不准确易造成判断错误，尤
其对并联电路较多而忘记断开的情况更易出现；电压测量法测量判断较准确，检修较快，
但是带电检修有一定的危险性；短接法使用器材少(如可只用试电笔和绝缘导线)，没有万
用表也能进行故障检修且判断速度也较快，但对电阻、线圈、绕组不可采用
短路法，因为带电维修也有一定的风险，所以要注意安全。

以上方法相互配合、相互
印证，使维修工作快速、准确。

设备处2021年3月17日。

（完整版）电气故障诊断办法大全电气故障诊断办法大全电气故障现象是多种多样的，例如，同一类故障可能有不同的故障现象，不同类故障可能是同一种故障现象，这种故障现象的同一性和多样性，给查找故障带来了复杂性。

但是，故障现象是查找电气故障的基本依据，是查找电气故障的起点，因而要对故障现象仔细观察分析，找出故障现象中最主要的、最典型的方面，搞清故障发生的时间、地点、环境等。

1.直接感知有些电气故障可以通过人的手、眼、鼻、耳等器官，采用摸、看、闻、听等段，直接感知故障设备异常的温升、振动、气味、响声、色变等，确定设备的故障部位。

2.仪器检测许多电气故障靠人的直接感知是无法确定部位的，而要借助各种仪器、仪表，对故障设备的电压、电流、功率、频率、阻抗、绝缘值、温度、振幅、转速等等进行量，以确定故障部位。

例如，通过测量绝缘电阻、吸收比、介质损耗，判定设备绝缘是否受潮；通过直流电阻的测量，确定长距离线路的短路点、接地点等。

本文介绍了电气故障诊断术口诀大全。

一、感官诊断快简便1、电力变压器异常声响的判断运行正常变压器，清晰均匀嗡嗡响。

配变声响有异常，判断故障点原因。

嗡嗡声大音调高，过载或是过电压。

间歇猛烈咯咯声，单相负载急剧增。

叮叮当当锤击声，穿心螺杆已松动。

噼噼啪啪拍掌声，铁心接地线开断。

间歇发出哧哧声，铁心接地不良症。

绕组短路较轻微，发出阵阵噼啪声。

绕组短路较严重，发出巨大轰鸣声。

高压套管有裂痕，发出高频嘶嘶声。

高压引线壳闪络，噼噼啪啪炸裂声。

低压相线有接地，老远听到轰轰响。

跌落开关分接头，接触不良吱吱响。

2、用半导体收音机检测电气设备局部放电巡视变配电设备，局部放电难发现。

携带袖珍收音机，调到没有电台位。

音量开大听声响，均匀嗡嗡声正常。

倘若声响不规则，夹有很响鞭炮声，或有很响吱吱声，附近有局部放电。

然后音量关小些，靠近设备逐台测。

复又听到鞭炮声，被测设备有故障，该设备局部放电，发射高频电磁波。

3、运用听音棒诊断电动机常见故障运用听音棒实听，确定电动机故障。

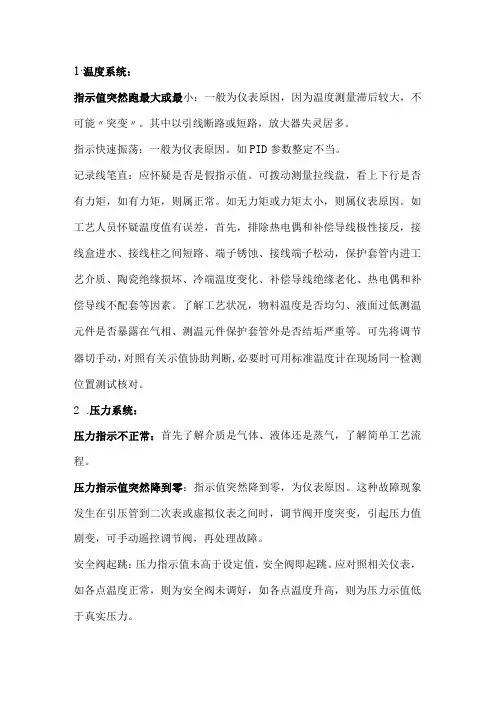

1∙温度系统：指示值突然跑最大或最小：一般为仪表原因，因为温度测量滞后较大，不可能〃突变〃。

其中以引线断路或短路，放大器失灵居多。

指示快速振荡：一般为仪表原因。

如PID参数整定不当。

记录线笔直：应怀疑是否是假指示值。

可拨动测量拉线盘，看上下行是否有力矩，如有力矩，则属正常。

如无力矩或力矩太小，则属仪表原因。

如工艺人员怀疑温度值有误差，首先，排除热电偶和补偿导线极性接反，接线盒进水、接线柱之间短路、端子锈蚀、接线端子松动，保护套管内进工艺介质、陶瓷绝缘损坏、冷端温度变化、补偿导线绝缘老化、热电偶和补偿导线不配套等因素。

了解工艺状况，物料温度是否均匀、液面过低测温元件是否暴露在气相、测温元件保护套管外是否结垢严重等。

可先将调节器切手动，对照有关示值协助判断,必要时可用标准温度计在现场同一检测位置测试核对。

2.压力系统：压力指示不正常：首先了解介质是气体、液体还是蒸气，了解简单工艺流程。

压力指示值突然降到零：指示值突然降到零，为仪表原因。

这种故障现象发生在引压管到二次表或虚拟仪表之间时，调节阀开度突变，引起压力值剧变，可手动遥控调节阀，再处理故障。

安全阀起跳：压力指示值未高于设定值，安全阀即起跳。

应对照相关仪表，如各点温度正常，则为安全阀未调好，如各点温度升高，则为压力示值低于真实压力。

压力波动：压力波动虽大，但缓慢，一般应为工艺原因，负荷、加料、回流、温度等变化以及操作不当，均会引起压力变化。

压力波动快速振荡，一般为PID参数和调节阀参数整定及仪表本身原因。

3.流量系统指示值最小：检查现场一次表，如一次正常，则为为二次表故障或虚拟仪表参数设定问题。

如一次表指示值最小，观察调节阀开度，如开度为零，则为仪表原因，一般为调节器到调节阀之间的故障。

如一次表指示值最小，但调节阀开度正常，在工艺方面，可能是系统压力不够、堵泵、无量、冬天开车管道结晶、工艺管道堵塞造成局部涡流以及操作失误等原因。

在仪表方面，如是孔板检测，有可能是正引压管堵、平衡阀内漏、变送器正压室漏。

电气设备故障诊断与维修电气设备在现代化社会中扮演着重要的角色，而设备故障则是难以避免的问题。

本文旨在探讨电气设备故障的诊断与维修方法，为读者提供一些有益的指导和建议。

一、故障诊断方法1.1 监测与检测技术监测与检测技术是首要的故障诊断手段。

通过使用各种传感器和监测设备，可以实时监测设备的状态参数，如温度、压力、电流等，并及时发现异常情况。

同时，通过定期检查设备的运行情况，可以及时发现问题，并采取预防性维修措施，避免故障的发生。

1.2 故障诊断工具故障诊断工具是帮助工程师分析和确定故障原因的关键。

其中，常见的故障诊断工具包括：- 多用途电表：用于测量电压、电流和电阻等参数，帮助确定电路中的故障点。

- 热成像仪：通过红外线摄像技术，可以检测电气设备中的异常温度，帮助找到电路中的热点问题。

- 示波器：可以观察和记录电信号的波形，帮助分析设备中的运行状况和故障。

- 故障码扫描仪：用于读取设备故障码，并提供详细的故障描述和建议维修方案。

1.3 数据分析与故障诊断软件随着信息技术的发展，数据分析和故障诊断软件在电气设备维修中扮演着越来越重要的角色。

通过对设备运行数据的采集和分析，可以准确判断设备是否存在故障，并帮助工程师找到故障的原因和解决方案。

此外，一些先进的故障诊断软件还可以实现远程监控和故障诊断，提高维修效率。

二、故障维修方法2.1 维修工具与设备故障维修需要使用一系列的工具和设备。

常见的维修工具包括： - 手工工具：螺丝刀、扳手、钳子等，用于拆卸和安装设备的零部件。

- 电气测试仪器：例如电压表、电流表、电阻表等，用于测量电路参数，帮助确定故障点和故障原因。

- 绝缘测试仪：用于检测设备的绝缘状态，确保设备达到安全标准。

- 维修设备：例如焊接机、电动工具等，用于修复设备的损坏部件。

2.2 维修流程在进行故障维修时，需要按照一定的流程进行操作，以提高维修效率和质量。

一般情况下，维修流程可按照以下步骤进行：- 故障诊断：通过使用故障诊断工具和方法，确定设备存在的故障类型和原因。

电气设备状态监测与故障诊断方法首先，常见的状态监测方法包括使用传感器对设备进行实时监测，监测设备的参数如电压、电流、温度、湿度等。

这些监测数据可以通过自动化系统实时采集和处理，然后进行状态分析，如果发现异常，就可以及时采取措施进行处理。

其次，故障诊断方法可以采用传统的手动检查和测试，也可以通过数据分析和算法识别。

手动检查和测试需要对设备进行拆卸和检查，这种方法操作繁琐，且难以确保对设备进行全面的检测。

而数据分析和算法识别则可以利用监测数据，通过模型识别故障模式，并对故障进行定位和分析。

对于电气设备状态监测与故障诊断，需要充分考虑实际的应用场景和设备特性，选择合适的监测方法和诊断手段。

同时，还需要不断研究和创新，结合新的技术手段，提高状态监测和故障诊断的准确性和效率。

通过科学的监测与诊断方法，可以确保电气设备的可靠性和安全性，为电力系统的稳定提供保障。

电气设备状态监测与故障诊断是电气工程领域中非常重要的一个环节。

通过监测和诊断，可以及时发现电气设备的异常情况，提前预防故障的发生，确保设备的正常运行和安全稳定的电力系统。

下面将介绍一些常见的电气设备状态监测与故障诊断方法。

传感器是电气设备状态监测的重要工具。

传感器可以监测设备的电流、电压、温度、湿度等参数，并将这些数据传输至监测系统中。

通过分析这些数据，可以得知设备运行状态是否正常。

此外，还可以使用振动传感器来监测设备的振动情况，这对于早期发现设备的机械故障非常有帮助。

另一种常见的监测方法是热红外成像技术。

这种技术可以通过红外相机监测设备的热量分布情况。

通过对比正常和异常情况下的热量分布图，可以识别出设备潜在的热问题，如过载、接触不良等。

这可以帮助工程师在设备损坏之前就采取相应的措施，防止事故的发生。

除了实时监测外，数据分析也是重要的一环。

通过数据分析和处理，可以对监测到的大量数据进行归纳、分析和挖掘隐藏的信息。

数据分析可以帮助找出设备的生命周期变化趋势，预测设备的寿命，从而提前进行维护和更换。

电气设备故障诊断法“六诊、九法、三先后”一、“六诊”------口问、眼看、耳听、鼻闻、手模、表测六种诊断方法，简单地讲就是通过“问、看、听、闻、摸、测”来发现电气设备的异常情况，从而找出故障原因和故障所在的部位。

前“五诊”是借人的感官对电气设备故障进行有的放矢的诊断，称为感官诊断，又称直观检查法。

同样，由于个人的技术经验差异，诊断结果也有所不同。

可以采用“多人会诊法”求得正确结论。

“表测”即应用电气仪表测量某些电气参数的大小，经过与正常数值对比，来确定故障原因和部位。

1、口问当一台设备的电气系统发生故障后，检修人员应和医生看病一样，首先要了解详细的“病情”。

即向设备操作人员或用户了解设备使用情况、设备的病历和故障发生的全过程。

如果故障发生在有关操作期间或之后，还应询问当时的操作内容以及方法、步骤。

总的来讲，了解情况要尽可能详细和真实，这些往往是快速找出故障原因和部位的关键。

2、眼看①、看现场根据所问到的情况，仔细查看设备外部状况或运行工况。

如设备的外形、颜色有无异常，熔丝有无熔断：电气回路有无烧伤、烧焦、开路、短路，机械部分有无损坏以及开关、刀闸、按钮插接线所处位置是否正确，改过的接线有无错误，更换的元件是否相符等：还要观察信号显示和仪表指示等。

②、看图纸和资料必须认真查阅与产生故障有关的电气原理图和安装接线图，应先看懂原理图，再看接线图，以“理论”指导“实践”。

看懂熟悉有关故障设备的电气原理图后，分析一下已经出现的故障与控制线路中的那一部分、那些电气元件有关，产生了什么毛病才能有所述现象。

接着，在分析决定检查那些地方，逐步查下去就能找出故障所在了。

3、耳听细听电气设备运行中的声响。

电气设备在运行中会有一定噪声，但其噪声一般较均匀且有一定规律，噪声强度也较低。

带带病运行的电气设备其噪声通常也会发生变化，用耳细听往往可以区别它和正常设备运行是噪声之差异。

利用听觉判断故障，虽说是一件比较复杂的工作。

电气工程师如何进行电路故障诊断与修复对于电气工程师而言，电路故障诊断与修复是日常工作中至关重要的一环。

准确快速地找出故障点，并采取适当的修复措施，不仅能保证电气系统的正常运行，还能提高工作效率和客户满意度。

本文将从故障诊断的流程、常见故障类型及其解决方案等方面，介绍电气工程师如何进行电路故障诊断与修复。

一、故障诊断流程电路故障诊断需要按照一定的流程进行，以确保工作的系统性和高效性。

下面是一个常用的故障诊断流程：1. 收集信息：首先，了解故障的现象和客户的反馈，收集相关的信息。

可以与客户沟通，询问故障发生的时间点、具体症状以及其他相关情况。

2. 检查电路：根据收集到的信息，检查可能存在故障的电路。

使用测试仪器和仪表，对电路的线路、元件进行逐一检查，判断是否存在损坏或异常情况。

3. 确定故障点：根据检查结果，确定故障点的位置。

可以通过测量电压、电流以及其他相关的物理指标，来排除或确认可能存在故障的节点。

4. 分析故障原因：对故障点进行仔细分析，找出导致故障的具体原因。

可能存在的原因包括元件损坏、线路短路、过载等。

需要结合相关的电路知识和经验，进行深入分析。

5. 确定修复方案：根据故障原因，制定相应的修复方案。

这可能包括更换损坏的元件、修复断路或短路的线路，或者调整电路的参数等。

6. 实施修复措施：在确定了修复方案后，进行实际的修复工作。

需要注意的是，修复过程中应遵守相关的安全操作规程，确保人身安全和设备的完好性。

7. 验证修复效果：修复完成后，进行必要的测试和验证工作，确保电路已经恢复正常运行。

可以再次测量电压、电流等物理指标，以确认故障已经得到解决。

8. 编写报告：最后，对整个故障诊断与修复过程进行总结和归纳，编写详细的报告。

报告中应包括故障的现象、原因、修复方案以及具体的操作步骤等内容。

这有助于以后的参考和经验积累。

二、常见故障类型及解决方案在电路故障诊断与修复过程中，经常会遇到一些常见的故障类型。

配电盘常用测量仪表故障分析【摘要】本文主要探讨配电盘常用测量仪表的故障分析。

在首先介绍了常见的测量仪表故障，然后详细阐述了故障分析方法。

接着分别讨论了电流表、电压表和频率表的故障情况及解决方法。

在结论部分强调了有效的故障诊断对维护和运行配电盘的重要性。

仪表故障可能会导致误操作和安全隐患，因此及时准确地诊断和解决故障是至关重要的。

通过本文的学习，读者可以更好地了解测量仪表的故障特点和应对方法，提高配电盘的运行效率和安全性。

有效的故障诊断不仅可以预防事故的发生，还可以延长设备的使用寿命，降低维护成本，提升整体工作效率。

【关键词】配电盘、测量仪表、故障分析、电流表、电压表、频率表、故障诊断、维护、运行1. 引言1.1 配电盘常用测量仪表故障分析配电盘是配电系统中的重要组成部分，通过测量仪表可以实时监测电流、电压和频率等参数，从而确保供电系统的正常运行。

测量仪表也会出现故障，影响到配电系统的稳定性和安全性。

- 常见的测量仪表故障：包括电流表、电压表和频率表等常见故障现象。

- 故障分析方法：通过观察仪表显示的数据、检查仪表连接线路等方法，来判断故障的具体原因。

- 电流表故障：可能是由于仪表内部元件损坏或连接线路接触不良等原因导致。

- 电压表故障：可能与电流表故障原因相似，需要仔细排查。

- 频率表故障：频率表的故障可能会影响配电系统的稳定性，需要及时修复。

有效的故障诊断对维护和运行配电盘至关重要，只有及时解决仪表故障，才能保证供电系统的安全和可靠运行。

通过对常见故障现象的认识和掌握故障分析方法，能够快速准确地排除故障，确保配电系统的正常运行。

2. 正文2.1 常见的测量仪表故障常见的测量仪表故障是在配电盘中经常会遇到的问题，对于维护和运行过程中的准确性和稳定性有着重要的影响。

以下是一些常见的测量仪表故障：1. 刻度失调：仪表刻度失调可能是由于长时间使用或者外部干扰导致的。

这种情况下，仪表显示的数值和实际数值有一定偏差，需要进行校准或修理。

电气仪表常见故障分析2身份证号码：******************摘要：在社会经济不断发展下，我国工业化建设进程也随之加快。

电气仪表在生活生产中有着十分重要的作用，是现代化工业发展基础。

所以，探究电气仪表常见故障有着重要意义。

本文主要从作者实际工作经验入手，分析常见的电气仪表故障诊断方法和维护措施，旨在实现现代化工业生产的快速发展。

关键词：电气仪表；故障在当前工业自动化生产过程中，电气仪表作为不可缺少的重要组成部分，在工业生产中起着极其关键的作用。

然而，由于电气仪表的内部结构较重，在运行过程中故障也各不相同。

一旦发生故障，不能及时发现，严重影响正常的工业生产。

因此，有必要对电气仪表的常见故障进行分析，以确保故障能够在最短的时间内得到及时的判断和处理。

确保电气仪器安全、高效地运行。

1电气仪表的简介国内工业电表种类繁多，其中主流的自动电表有:流量计、压力表、液位计、温度计、在线过程分析仪等。

流量计按其测量原理可分为质量流量计和体积流量计。

质量流量计属于直接测量方式，是通过测量物料质量而衍生出来的。

体积流量计用于监测物料通过的速度，并利用体积法推导出流量。

压力仪表是用来测量环境指标的仪表，测量原理是多种多样的，并且可以对不同的介质进行测量，包括粉状、粘性、脉动、高温、易结晶等物料介质。

主流压力仪表分为三种类型:弹性压力测量仪表、液柱压力测量仪表、活塞压力测量仪表。

液位计主要用于监测物料的液位，其测量原理可以是浮力、雷达、矩阵涡流、磁致伸缩等，因此其工作方式也有很大的不同。

温度仪表通常采用热电偶、热电阻等热敏性相对稳定的材料作为仪表的元件，用它们来测量生产环境的温度。

在线过程分析仪是用来控制生产过程和分析生产过程，以达到完全智能化、自动化的仪器，通常配合其他精密仪器辅助工作，主流辅助一起有质谱仪、气相色谱仪、液相色谱仪等。

2常见故障诊断与维修2.1仪表指针指示偏低或偏高电气自动化的很多工作数据都有一定的范围，若在正常工作条件下，电气仪表的指针忽高或忽低，很可能是电气仪表的故障问题，此问题也是经常出现的现象。

电气仪表故障诊断及处理分析摘要:我国经济不断发展也推动着我国工业进行发展，工业技术取得不小的进步，电气仪表的应用对工业有不小的推动作用。

但是电气仪表随着使用年限的增加，逐渐会产生各种各样的故障，电气仪表产生故障之后就会大大影响工业生产的进行，影响生产效率。

所以本篇文章就对电气仪表故障诊断方法进行分析，然后根据故障产生的原因进行故障处理，这样才能保证工业生产顺利进行。

关键词:电气仪表;故障诊断;处理1、电气仪表常见故障的检查电气仪表近年来在市场上持续增长，各种电器仪表的运行故障也不断出现，因此，故障判断时还需要根据不同的电气仪表的特点采取有针对性的分析。

通常当电动仪器常见故障检测，可以根据以往的经验测试来实现故障检测。

(1)电表运行之前:需要对仪器外壳、拨号、指针、主要部件、开关和检查附件是否损坏，功能是否正常，在同一时间对电气仪表继电器、接触器、熔断器和元件焊点检查是否正常运行，电气仪表部分的安排和检查是否有错。

(2)仪器的运行中进行检查，需要看电源指示灯是否正常，检查仪器噪声和温度在操作的过程中，以及机械零件仪器检查是否被卡住，存在磨损和变形情况，对发现有缺陷的组件，可能对其关键需要做检查，然后是故障的判断。

此外，仪器电路检查,看看它的各种组件的操作情况，并检查是否出现短路。

2、电气仪表常见故障的诊断与维修2.1仪表指示针偏高或偏低在测试仪器中，仪标出现过低或过高的情况，是常见的故障之一，甚至在检查期间，一些仪器指标也可能存在为空的情况。

说明异常情况，其出现的原因是各不相同，既变形机摩擦，指针和指针轴承间隙之间都会导致显示问题，指出故障发生，经常需要拆开表头，然后清沽内部部件，因此可以有效地减少导致内部摩擦的可能性增加，那么内部零件的物理位置零位调整，保证设备指针的正常运转。

2.2工艺环节的影响流程缺陷对电气仪表的影响很严重，原因是完美的过程是基于正常运行的前提下，电气设备和电表，特别是对于一些需要可以拿出数据，最后推导出如果在这个过程中存在缺陷，很容易导致严重的错误。
