电气设备故障诊断各类故障的特征量讲解

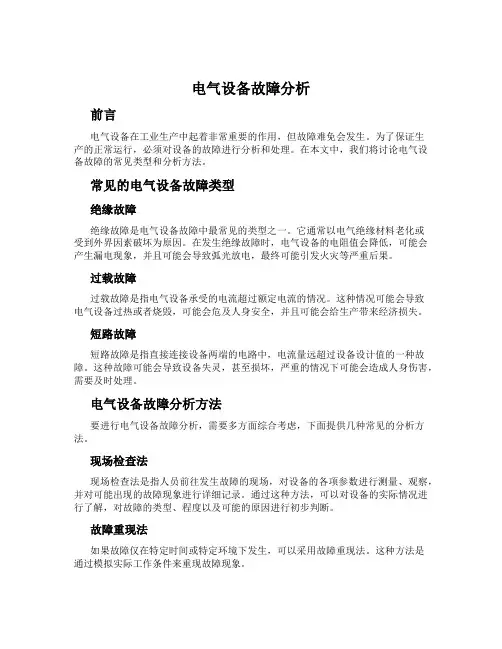

电气设备故障分析前言电气设备在工业生产中起着非常重要的作用，但故障难免会发生。

为了保证生产的正常运行，必须对设备的故障进行分析和处理。

在本文中，我们将讨论电气设备故障的常见类型和分析方法。

常见的电气设备故障类型绝缘故障绝缘故障是电气设备故障中最常见的类型之一。

它通常以电气绝缘材料老化或受到外界因素破坏为原因。

在发生绝缘故障时，电气设备的电阻值会降低，可能会产生漏电现象，并且可能会导致弧光放电，最终可能引发火灾等严重后果。

过载故障过载故障是指电气设备承受的电流超过额定电流的情况。

这种情况可能会导致电气设备过热或者烧毁，可能会危及人身安全，并且可能会给生产带来经济损失。

短路故障短路故障是指直接连接设备两端的电路中，电流量远超过设备设计值的一种故障。

这种故障可能会导致设备失灵，甚至损坏，严重的情况下可能会造成人身伤害，需要及时处理。

电气设备故障分析方法要进行电气设备故障分析，需要多方面综合考虑，下面提供几种常见的分析方法。

现场检查法现场检查法是指人员前往发生故障的现场，对设备的各项参数进行测量、观察，并对可能出现的故障现象进行详细记录。

通过这种方法，可以对设备的实际情况进行了解，对故障的类型、程度以及可能的原因进行初步判断。

故障重现法如果故障仅在特定时间或特定环境下发生，可以采用故障重现法。

这种方法是通过模拟实际工作条件来重现故障现象。

试验检测法试验检测法是指在设备停机状态下，通过对设备中各部件进行试验检测来判断设备是否存在故障的方法。

试验检测法可以比较准确地确定设备故障的位置和类型，但对设备可能存在的隐性故障难以判断。

故障诊断法故障诊断法是指根据设备故障现象及其特征，分析故障可能的原因，进而确定故障的类型和位置的方法。

故障诊断法需要根据工作经验和故障处理技能进行分析，能够准确判断设备故障的原因和位置。

结论电气设备的故障可能会给生产带来很大的影响，所以及时的分析和处理是非常重要的。

本文介绍了常见的电气设备故障类型以及分析方法，希望能够对读者在实际工作中的故障分析和处理提供一定的帮助。

电气设备故障诊断随着电气设备技术的不断发展，电气设备已成为工业生产与人们日常生活中必不可少的设备。

然而，随着电气设备的使用量不断增加，电气设备产生故障的概率也随之增加。

如何快速准确地诊断电气设备故障，是电气工程师们在工作中需要掌握的重要能力之一。

电气设备故障常见类型电气设备故障的类型繁多，大致分为以下几类：1.短路：电气设备内部的两个或多个电路之间发生直接或间接的电路连接。

2.开路：电气设备内部的电路中断。

3.地闸：电气设备与地之间因发生电路连接而引起电器故障。

4.过载：电气设备工作过程中超过其允许的正常工作负荷而引起的故障。

电气设备故障诊断步骤1.观察和检查在进行电气设备故障诊断时，首先需要观察和检查电气设备外部情况，包括观察电气设备运行状态、检查电气设备接触器是否存在氧化等情况。

2.电路测试电路测试是电气设备故障诊断的关键步骤之一。

通过使用万用表或其他测试仪器，检查电气设备的电路，包括电气设备内部的继电器、开关、保险丝、电机等部件。

3.故障分析在检查完电气设备的电路之后，需要进行故障分析，找出故障出现的原因。

根据电气设备不同的故障类型，采取不同的分析方法。

对于电路中的短路和开路问题，需要进行更加详细的检查，找到故障模块并进行替换或维修。

4.故障解决在确定了故障原因后，需要进行故障解决。

根据故障的具体情况，选择正确的维修方式，进行处理。

电气设备故障诊断注意事项在进行电气设备故障诊断时，需要注意以下几点：1.安全：在对电气设备进行诊断时，需要注意对自身的安全以及周围人员的安全进行保障。

在进行电气设备测试时，需要注意选用安全测试仪器，并且需要使用绝缘工具。

2.原则：要根据电气设备故障的类型，按照固定的故障诊断步骤进行诊断和解决。

3.专业：进行电气设备故障诊断的人员需要具备一定的电气设备知识和技能，并且要保持专业精神。

电气设备故障诊断是电气工程师必备的技能之一。

在进行电气设备故障诊断时，需要按照固定的步骤进行，注意自身安全与周围人员安全，并且保持专业性和严谨性。

常见电气设备故障分析及预防措施2023年，随着社会与科技的不断进步，电气设备已经成为人们生活和工作中不可或缺的一部分。

然而，由于使用时间长、环境复杂等原因，电气设备故障也时有发生。

本文将从常见故障分析及预防措施两方面对电气设备进行分析，以期能给广大读者提供有益的参考和帮助。

一、常见电气设备故障分析1、电机故障电机是电气设备中最为常见的一种，其工作原理是将电能转化为机械能。

电机故障主要有以下几种：（1）过载故障电机在长时间负载运行时，就会产生过载现象，严重时会导致电机烧毁。

（2）温升故障温度过高时，电机会出现停机现象。

这通常是由于风道堵塞、风量不足或散热设备故障导致的。

（3）绕组故障电机绕组在长期使用过程中，绝缘层容易老化，绕组接头存在松动等问题，导致电机绕组短路或接触不良。

2、变压器故障变压器是将电压变换为适应用电设备电压的设备，广泛应用于各种工业和家庭电气设备中。

常见的故障有：（1）高压绕组短路故障高压绕组短路是由于变压器内部绝缘层老化或短路所致，会引起放电、过热，最终导致设备故障。

（2）局部放电故障变压器内部局部放电是导致变压器故障的主要因素之一。

它主要是由于设备内部电气介质损坏或泄漏电流过大而引起。

3、配电柜故障配电柜是将电力信号进行分配和统一控制的设备，它与电气设备的安全运行密切相关，常见故障有：（1）接线不良故障配电柜使用过程中，接线头松动或接线不良，会引起电弧，导致设备发生故障。

（2）过压故障当电压超过设定值时，配电柜不得不自动切断电源，以保护设备。

以上是电气设备常见故障的分析，下面我们来谈谈如何预防电气设备故障。

二、预防电气设备故障的措施1、进行定期检修和维护电气设备在使用过程中，需要进行定期检修和维护。

定期检修包括维护、校对、更换设备部件等，可以发现问题及时处理，从而降低设备故障的几率。

2、注重设备的运行情况我们应该时刻注意设备的运行情况，及时发现设备故障，并对问题进行处理。

同时，我们还需要了解设备的工作原理、工作状态等信息，为后续处理故障提供参考。

电气设备的故障检测与诊断在现代社会，电气设备已经成为了生产生活中不可或缺的重要组成部分。

从家庭中的电器到工业生产线上的大型设备，电气设备的稳定运行对于保障正常的生产生活秩序至关重要。

然而，由于各种原因，电气设备不可避免地会出现故障。

及时准确地检测和诊断这些故障，对于减少设备损坏、提高生产效率、保障人员安全都具有极其重要的意义。

电气设备故障的表现形式多种多样，可能是设备完全停止运行，也可能是性能下降、工作不稳定或者出现异常噪音、发热等现象。

导致电气设备故障的原因也非常复杂，包括设备老化、过载运行、环境因素、人为操作失误、设计缺陷等。

为了有效地检测和诊断故障，需要综合运用多种技术和方法。

直观检查法是最基本也是最常用的故障检测方法之一。

通过观察设备的外观，如是否有烧焦的痕迹、变形、破损等，可以初步判断设备是否存在故障。

同时，闻设备是否有异味，听设备运行时是否有异常声响，也能为故障诊断提供重要线索。

例如，如果闻到刺鼻的烧焦味，很可能是某个部件过热烧毁；如果听到异常的摩擦声，可能是机械部件出现了故障。

电压和电流测量法也是常用的检测手段。

通过使用电压表和电流表，测量设备的输入和输出电压、电流，可以判断设备的工作状态是否正常。

例如，如果测量到的电压低于正常范围，可能是电源部分出现了问题；如果电流过大，可能是设备存在短路故障。

电阻测量法在故障检测中也具有重要作用。

通过测量电路中的电阻值，可以判断电路是否导通、是否存在断路或者短路等问题。

例如，对于一个应该导通的电路，如果测量到的电阻值为无穷大，说明存在断路故障。

除了上述传统的检测方法，现代技术也为电气设备的故障检测与诊断提供了更强大的工具。

例如，红外热成像技术可以通过检测设备表面的温度分布，快速发现过热的部位，从而判断可能存在的故障。

这种技术对于检测电气设备中的接触不良、过载等问题非常有效。

另外，智能化的故障诊断系统也逐渐得到广泛应用。

这些系统通过采集设备运行过程中的各种数据，如电压、电流、温度、振动等，并利用先进的数据分析算法，对设备的状态进行实时监测和诊断。

电气设备常见故障分析与排除方法电气设备在运行过程中常常会出现各种故障，对设备的正常运行和延长设备寿命都会产生不利影响。

因此，及时准确地分析故障原因并采取相应的排除措施，对于电气设备的安全运行至关重要。

本文将介绍常见的电气设备故障，并提供相应的故障分析与排除方法。

1.设备无法启动当设备无法启动时，首先需要检查设备的电源是否正常，包括电压是否稳定、线路是否有断路等。

如果电源正常，可能是由于设备内部的保护装置起作用导致设备无法启动。

此时，需要检查设备的保护装置是否失效或发生故障，并及时修复或更换。

2.设备启动后没电当设备启动后没有电时，可能是由于设备内部的短路或线路开路导致的。

首先需要检查设备的电源线路是否正常，包括线路是否接触不良、线路是否有断路等。

如果线路正常，可能是由于设备内部元件的短路导致的，此时需要检查设备内部电气元件的短路现象，并及时更换有问题的元件。

3.设备发热设备发热可能是由于设备负载过重、散热不良或风扇故障等原因导致的。

首先需要检查设备的负载情况，如果负载过重，需要减小负载以降低设备的工作温度。

其次，需要检查设备的散热情况，包括是否有足够的散热空间、散热器是否堵塞等。

如果散热情况正常，可能是由于设备内部风扇故障导致的，此时需要检查风扇是否工作正常，并及时更换故障风扇。

4.设备运行不稳定设备运行不稳定可能是由于设备内部电源波动、设备负载不均等原因导致的。

首先需要检查设备的电源情况，包括电压是否稳定、电流波动等。

如果电源情况正常，可能是由于设备负载不均导致的，此时需要调整负载均衡，使设备能够平稳运行。

5.设备发出异常声音当设备发出异常声音时，可能是由于设备内部元件松动、风扇故障等原因导致的。

首先需要检查设备内部元件是否松动，需要紧固相应的螺丝或固定件。

其次，需要检查设备内部风扇是否工作正常，如果有故障需要及时更换。

6.设备出现漏电现象设备出现漏电现象可能是由于设备内部绝缘损坏、电源线路接触不良等原因导致的。

电气运行中常见的运行故障及处理措施分析电气设备是现代工业运行的关键组成部分，然而在电气设备的运行过程中常常会出现各种故障，这不仅影响着生产的正常进行，同时也给人员安全、设备维护和生产进度带来了很大的压力。

对电气设备的运行故障及其处理措施进行分析是十分重要的。

1. 电气设备运行中常见的故障有哪些？1.1 电气设备过载故障电气设备的过载是指其电流超过额定值，导致设备过热，电气设备过载故障的主要原因有：设备设计过于保守，负载变动过大，设备老化等。

电气设备的短路是电气设备两个或多个相之间的绝缘层被破坏，从而导致电流绕开原路，形成短路。

电气设备短路故障的主要原因有：设备内部元件损坏、外部环境因素影响等。

电气设备接地故障是指电气设备的绝缘部分与地之间的接触不良或存在漏电导致接地，并导致设备无法正常工作。

电气设备接地故障的主要原因有：设备绝缘老化、接地线路连接不良、地脉泽电阻增大等。

2. 对电气设备运行故障的处理措施分析对于电气设备的过载故障，首先需要检查设备的额定负载和实际负载是否匹配，如果不匹配需要进行调整。

需要检查设备是否在允许的环境温度和湿度下运行，对于老化的设备需要及时更换。

对于设备频繁过载的情况需要进行监测和记录，并对设备进行技术参数调整或者更换设备。

对于电气设备的短路故障，需要及时对设备进行故障排查和修理，发现短路故障需要立即停机，切断电源，并对设备进行绝缘测试和维修。

同时需要对设备进行故障原因的分析，找出短路原因，以免再次发生短路故障。

在实际工作中，电气设备的运行故障多种多样，处理措施也需要根据具体情况进行调整。

定期对电气设备进行检查、维护和保养是预防和减少电气设备运行故障的有效途径。

对于大型电气设备还可以借助远程监控技术对电气设备进行实时监测和分析，及时发现异常情况，为设备的安全稳定运行提供保障。

电气设备的运行故障对生产和设备安全造成的影响是巨大的，因此对电气设备的运行故障及处理措施进行深入分析和研究对于提高设备运行稳定性和保障生产安全至关重要。

老电工实战总结：常见的电气故障以及检修电气设备故障的方法一、常见的电气故障1、环境引起的电气故障温度、湿度、空气污染等都可能对电气设备产生影响。

特别是温度，在电气设备运行过程中，温度如果过高或过低，超过允许极限值时，都会造成电气故障。

主要影响以下两方面：①导体材料。

温度过高，有机绝缘材料会变脆、软化，绝缘性降低，甚至击穿；②电接触不良。

温度过高，由弹簧压紧的触头弹簧压力降低，电接触的稳定性变差，容易造成电气故障。

2、设备运行引起的电气故障其中由于电流过大引起的电动力、电网运行工况变化（三相电源不对称、三相负载不对称、中性点偏移等）是引起电气故障的主要原因。

①由于电流过大引起的电动力。

电动力和电流大小密切相关。

小电流电动力对电气设备的正常运行是没有影响的；大电流电动力，尤其是在短路电流作用下，产生的电动力是非常大的，会直接损坏电气设备。

②电网运行工况变化。

三相电源不对称、三相负载不对称以及中性点偏移等运行工况变化都是由于电源或负载没有按规定运行或配置引起的系统电能偏离正常状况，当偏离值较小时对电气设备的影响比较小，当偏离值较大时，就可能引起电气故障，如部分电气设备电压过高导致烧毁等。

3、变压器故障如果长时间使用变压器会出现绝缘、过热等现象。

常见的变压器故障有：变压器漏渗油、接头过热、铁芯多点接触、变压器受潮等。

二、检修电气设备故障的方法1、常规检查观察电气设备故障的外部表现来进行初步判断：没有电观察，绝缘是否烧焦、连线是否松动或断线、零件是否损坏、触点是否灼烧、熔体是否烧断等；通电后再观察，是否出现大面积的火花、是否散出异味等，来判断故障点；2、利用万用表检测利用万用表检测可以分为电压检测法、电阻检测法、电流检测法。

①电压检测法。

利用万用表相应的电压档对电源、负载进行测量，从而判断线路是否正常。

注意，在测量过程中要注意档位选择合适量程以及注意正负极性。

②电阻检测法。

利用万用表的电阻档对线路通断进行测量，或利用兆欧表测量绝缘电阻。
