路由与交换技术复习纲要精编WORD版

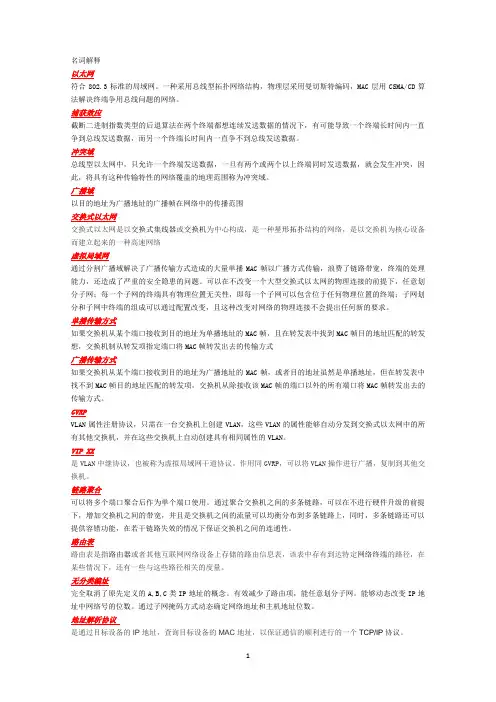

名词解释以太网符合802.3标准的局域网。

一种采用总线型拓扑网络结构，物理层采用曼切斯特编码，MAC层用CSMA/CD算法解决终端争用总线问题的网络。

捕获效应截断二进制指数类型的后退算法在两个终端都想连续发送数据的情况下，有可能导致一个终端长时间内一直争到总线发送数据，而另一个终端长时间内一直争不到总线发送数据。

冲突域总线型以太网中，只允许一个终端发送数据，一旦有两个或两个以上终端同时发送数据，就会发生冲突，因此，将具有这种传输特性的网络覆盖的地理范围称为冲突域。

广播域以目的地址为广播地址的广播帧在网络中的传播范围交换式以太网交换式以太网是以交换式集线器或交换机为中心构成，是一种星形拓扑结构的网络，是以交换机为核心设备而建立起来的一种高速网络虚拟局域网通过分割广播域解决了广播传输方式造成的大量单播MAC帧以广播方式传输，浪费了链路带宽，终端的处理能力，还造成了严重的安全隐患的问题。

可以在不改变一个大型交换式以太网的物理连接的前提下，任意划分子网；每一个子网的终端具有物理位置无关性，即每一个子网可以包含位于任何物理位置的终端；子网划分和子网中终端的组成可以通过配置改变，且这种改变对网络的物理连接不会提出任何新的要求。

单播传输方式如果交换机从某个端口接收到目的地址为单播地址的MAC帧，且在转发表中找到MAC帧目的地址匹配的转发想，交换机制从转发项指定端口将MAC帧转发出去的传输方式广播传输方式如果交换机从某个端口接收到目的地址为广播地址的MAC帧，或者目的地址虽然是单播地址，但在转发表中找不到MAC帧目的地址匹配的转发项，交换机从除接收该MAC帧的端口以外的所有端口将MAC帧转发出去的传输方式。

GVRPVLAN属性注册协议，只需在一台交换机上创建VLAN，这些VLAN的属性能够自动分发到交换式以太网中的所有其他交换机，并在这些交换机上自动创建具有相同属性的VLAN。

VTP XX是VLAN中继协议，也被称为虚拟局域网干道协议。

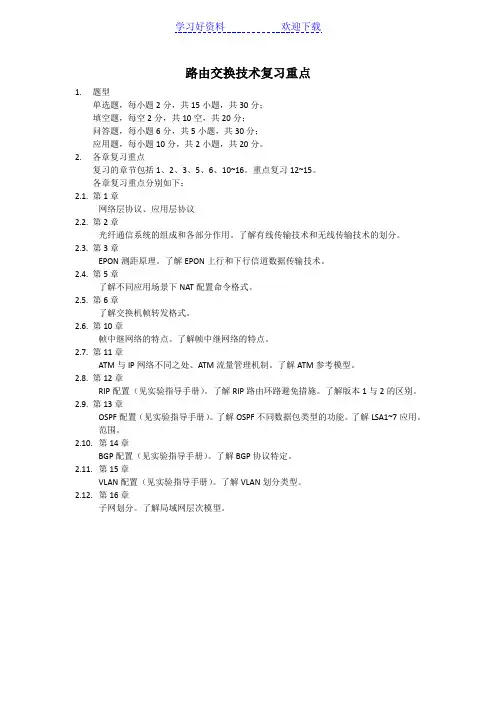

学习好资料欢迎下载路由交换技术复习重点1.题型单选题，每小题2分，共15小题，共30分；填空题，每空2分，共10空，共20分；问答题，每小题6分，共5小题，共30分；应用题，每小题10分，共2小题，共20分。

2.各章复习重点复习的章节包括1、2、3、5、6、10~16。

重点复习12~15。

各章复习重点分别如下：2.1.第1章网络层协议、应用层协议2.2.第2章光纤通信系统的组成和各部分作用。

了解有线传输技术和无线传输技术的划分。

2.3.第3章EPON测距原理。

了解EPON上行和下行信道数据传输技术。

2.4.第5章了解不同应用场景下NAT配置命令格式。

2.5.第6章了解交换机帧转发格式。

2.6.第10章帧中继网络的特点。

了解帧中继网络的特点。

2.7.第11章ATM与IP网络不同之处、ATM流量管理机制。

了解ATM参考模型。

2.8.第12章RIP配置（见实验指导手册）。

了解RIP路由环路避免措施。

了解版本1与2的区别。

2.9.第13章OSPF配置（见实验指导手册）。

了解OSPF不同数据包类型的功能。

了解LSA1~7应用。

范围。

2.10.第14章BGP配置（见实验指导手册）。

了解BGP协议特定。

2.11.第15章VLAN配置（见实验指导手册）。

了解VLAN划分类型。

2.12.第16章子网划分。

了解局域网层次模型。

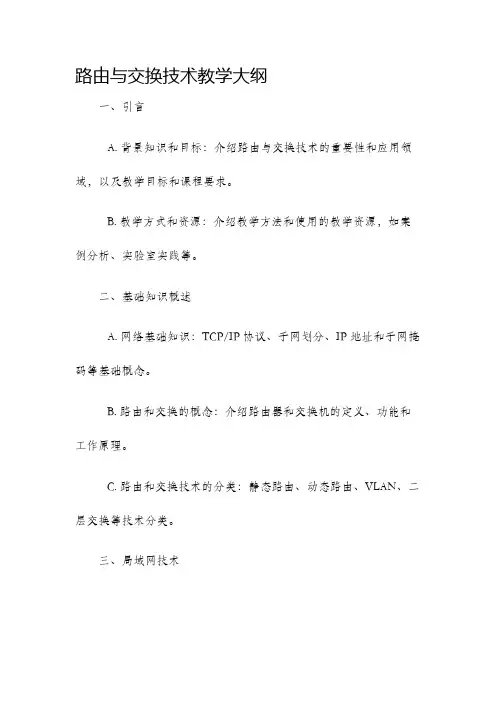

路由与交换技术教学大纲
一、引言
A. 背景知识和目标：介绍路由与交换技术的重要性和应用领域，以及教学目标和课程要求。

B. 教学方式和资源：介绍教学方法和使用的教学资源，如案例分析、实验室实践等。

二、基础知识概述
A. 网络基础知识：TCP/IP协议、子网划分、IP地址和子网掩码等基础概念。

B. 路由和交换的概念：介绍路由器和交换机的定义、功能和工作原理。

C. 路由和交换技术的分类：静态路由、动态路由、VLAN、二层交换等技术分类。

三、局域网技术
A. 以太网技术：介绍以太网标准、速率和介质类型，以及以太网的帧格式。

B. 交换机技术：交换机的工作原理和特点，以及交换机的配置和管理。

C. VLAN技术：虚拟局域网的概念、功能和配置方法。

D. STP和RSTP技术：介绍生成树协议和快速生成树协议，以避免网络环路。

四、广域网技术
A. WAN的概念和应用：介绍广域网的定义、基本概念和应用场景。

B. 公共网和专线：介绍Internet和专线连接的特点、优缺点和选择方法。

C. 路由器的配置：配置和管理路由器，实现WAN连接和局域网互联。

D. VPN技术：虚拟专用网络的概念、隧道协议和实现方式。

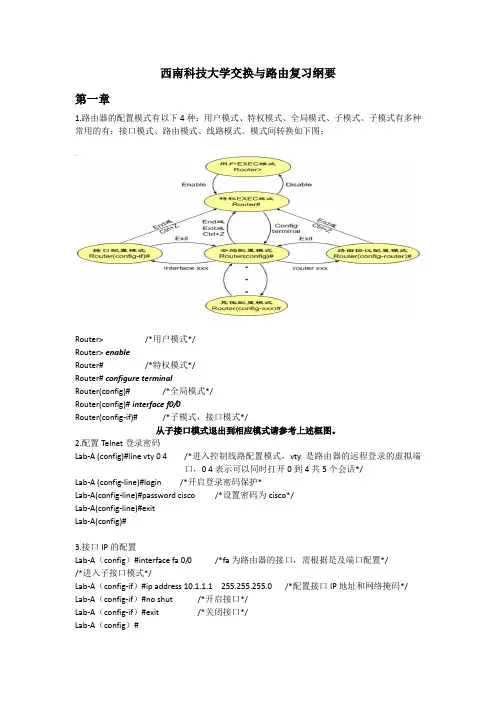

西南科技大学交换与路由复习纲要第一章1.路由器的配置模式有以下4种：用户模式、特权模式、全局模式、子模式。

子模式有多种常用的有：接口模式、路由模式、线路模式。

模式间转换如下图：Router> /*用户模式*/Router> enableRouter# /*特权模式*/Router# configure terminalRouter(config)# /*全局模式*/Router(config)# interface f0/0Router(config-if)# /*子模式，接口模式*/从子接口模式退出到相应模式请参考上述框图。

2.配置Telnet登录密码Lab-A (config)#line vty 0 4 /*进入控制线路配置模式，vty是路由器的远程登录的虚拟端口，0 4表示可以同时打开0到4共5个会话*/Lab-A (config-line)#login /*开启登录密码保护*Lab-A(config-line)#password cisco /*设置密码为cisco*/Lab-A(config-line)#exitLab-A(config)#3.接口IP的配置Lab-A（config）#interface fa 0/0 /*fa为路由器的接口，需根据是及端口配置*//*进入子接口模式*/Lab-A（config-if）#ip address 10.1.1.1 255.255.255.0 /*配置接口IP地址和网络掩码*/ Lab-A（config-if）#no shut /*开启接口*/Lab-A（config-if）#exit /*关闭接口*/Lab-A（config）#4.配置串行口Lab-A #config tLab-A（config）#interface s0/0 /*查看路由器串行接口名称，这里是s0/0，有些为s1/2等Lab-A（config-if）#clock rate 64000 /*DCE端口配置时钟*/Lab-A（config-if）#ip address 192.168.100.1 255.255.255.0 /配置接口IP地址和网络掩码*/ Lab-A（config-if）#no shut /*开启接口*/Lab-A（config-if）#exit /*关闭接口*/Lab-A（config）#5.路由器硬件接口连线如下图：6.路由器的启动过程：7.路由器工作原理：（1）子网中的主机A通过自己的网络把数据帧传到所连接的路由器上。

《路由交换技术》复习大纲第0章IP地址●IP地址的分类●私有IP地址的范围●熟悉无类别域间路由（CIDR）技术，并根据需要进行子网合并（汇聚）●VLSM●等长子网划分●变长子网划分●给出一个IP地址和子网掩码，判断此地址所在的子网●给定IP地址和掩码，求网络地址、广播地址、子网范围、子网能容纳的最大主机数。

●给定IP地址，能判断地址是网络地址、主机地址或是广播地址●给定现有的网络地址和掩码并给出子网数目，计算子网掩码及子网可分配的主机数。

●使用子网汇聚将给出的多个子网合并为一个超网，求超网地址。

第一章路由和交换实验基础●CISCO路由器操作系统IOS有三种命令模式●交换机和路由机的各种配置命令第二章交换机和交换式以太网实验●交换机的功能●以太网交换机转发方式●交换机接口IP地址配置●(IEEE)电气和电子工程师协会●CDP（Cisco Discovery Protocol，Cisco发现协议）、●ARP●ICMP●CSMA/CD操作过程●冲突域直径与最短帧长●局域网冲突时槽的计算方法●以太网帧格式●以太网标准●配置交换机的主机名●掌握冲突域和广播域，并知道两者的区别第三章虚拟局域网实验●广播域和广播传输方式●VLAN定义和分类●VLAN封装协议●VLAN接口模式●VLAN 中继协议（VTP）●生成树协议(STP)●IEEE 802.1q协议●标记接口和非标记接口的区别和配置●LAN中继协议（VTP）的作用●按照VTP协议，交换机的运行模式有服务器模式，客户机模式，透明模式●VTP和VTP域及VTP模式●动态修剪（VTP剪枝）●生成树协议STP如何选举根网桥第四章生成树实验●STP●RSTP●PVST●BTDU●MSTP●STP端口转换状态●生成树的作用和生成树协议操作步骤●STP了3个定时器，端口具有5种不同的状态第五章以太网链路聚合实验●LACP协议●链路聚合含义●链路聚合方式和端口属性●协议原理●以太网链路聚合技术第六章路由控制与互操作性●路由器的功能●路由项的分类●配置路由器的主机名、接口IP地址●直连路由●默认路由●静态路由●ARP和地址解析过程第七章路由协议实验●路由协议的分类●RIP协议的配置●RIP协议的版本●OSPF协议的配置●BGP●RIP、OSPF、BGP的区别●自治系统(AS)第八章网络地址转换实验●ACL、标准ACL和扩展ACL●NAT●PAT第九章三层交换机和三层交换实验●在三层交换机上划分VLAN 并添加端口，并设置链路模式●三层交换机和二层交换机的区别●三层交换机与路由器的区别●单臂路由器第十章 IPv6实验●IPV6地址表示方式分类●IPv6地址有3 种基本类型●IPV4和IPV6的区别注：1.一定要结合理论课本和实验课本复习；2.各个实验的配置命令一定要瞧一遍。

路由交换复习资料1.交换机的软件部分主要是IOS操作系统，硬件主要包括CPU、端口和存储介质。

2.交换机的端口主要有以太网端口、快速以太网端口、吉比特以太网端口和控制台端口。

交换机端口类型：二层接口有交换口、Trunk 口、二层聚合口。

三层接口有交换机虚拟接口SVI，路由接口、三层聚合口.3.交换机介质主要有ROM（只读存储器）、FLASH、NVRAM （非易失性随机存储器）和DRAM（动态随机存储器）。

4.路由器有硬件和软件组成。

硬件由中央处理单元（CPU）、只读存储器、内存（RAM）、非易失性内存、接口、控制台端口、辅助端口、线缆等物理硬件和电路组成；软件由路由器的IOS操作系统和运行配置文件组成。

5.CPU的主要任务是负责路由器的配置管理、维护路由表、选择最佳路由、转发数据包。

6.随机存储器（RAM）的作用：1存放路由表，2作为高速缓存，3数据的存储器，4命令，5处理速度最快。

引入VLAN后，交换机端口按用途分为访问连接端口和汇聚连接端口.基于端口的VLAN 分为：Port-VLAN、Tag-VLAN。

7.Port-VLAN的特点：1VLAN是划分出来的逻辑网络，是第二层网络，2VLAN端口不受物理位置的限制，3VLAN隔离广播域。

8.Port-VLAN的工作机制是：通过查找MAC地址表，交换机只对同一VLAN中的数据进行转发，对发往不同VLAN的数据不转发。

9.Tag-VLAN的特点：1.传输多个VLAN的信息，2实现同一VLAN跨越不同的交换机，3要求Trunk至少要100Mbps。

10.路由动作包括两项基本内容：寻址和转发。

寻址即判定到达目的地的最佳路径，由路由选择算法来实现。

转发是按寻址的最佳路径传送数据分组。

11.路由转发协议和路由选择协议是相互配合有相互独立的概念，前者使用后者维护的路由表，后者要利用前者提供的功能来发布路由协议数据分组。

12.典型的路由选择方式有两种：静态路由、动态路由。

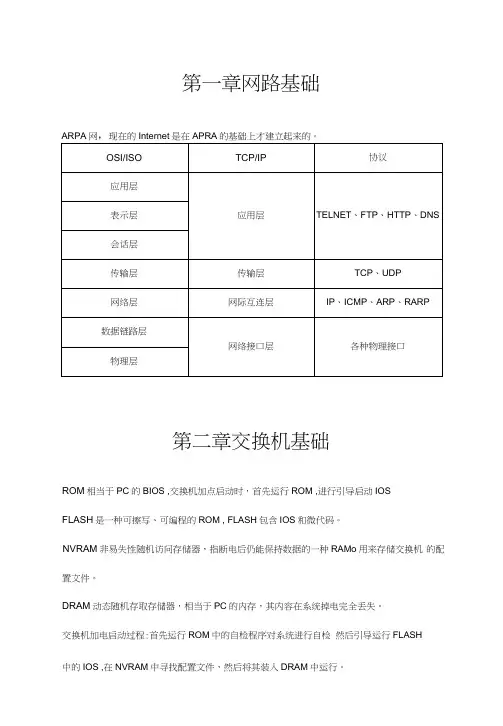

第一章网路基础ARPA网现在的Internet是在APRA的基础上才建立起来的。

第二章交换机基础ROM相当于PC的BIOS ,交换机加点启动时，首先运行ROM ,进行引导启动IOSFLASH是一种可擦写、可编程的ROM , FLASH包含IOS和微代码。

NVRAM非易失性随机访问存储器，指断电后仍能保持数据的一种RAMo用来存储交换机的配置文件。

DRAM动态随机存取存储器，相当于PC的内存，其内容在系统掉电完全丢失。

交换机加电启动过程:首先运行ROM中的自检程序对系统进行自检然后引导运行FLASH中的IOS ,在NVRAM中寻找配置文件，然后将其装入DRAM中运行。

交换机的各种工作模式：Switch> enabte -> Switch# configure terminal > Switch(config)# 用户模式 特权模式 全局配置模式Switch(c on fig-mode) #子配置模式。

配置IP 地址和子网掩码：二层交换机，配置管理ip 地址仅用于远程登陆管理交换机 VLAN 间无法相互通信，VLAN 接口仅作为管理接口。

Switch(config)#int vlan 1Switch(config-if)#ip add 192.168.1.1 255.255.255.0交换机常用命令：Switch(config)#hostname nameSwitch(config)#enable password XXXXSwitch(config)#enable secret XXXXSwitch(config)#line vty 0 4Switch(config ・line)#password ciscoSwitch(config-line) #loginSwitch(c on fig)#line con sole 0 4Switch(config ・line)#password ciscoSwitch(config-line) #login〃修改主机名称 〃设置特权密码为XXXX 〃设置特权加密密码为XXXX 〃进入VTY ,设置虚拟终端密码cisco 〃进入con sole ,设置console 密召马cisco设置DNS服务器Switch(config)# ip domain-lookup 〃启用DNS 服务Swithc(config)# no ip domain-looup 〃禁用DNS 服务Switch(config)#ip name-server 192.168.1.1 〃配置DNS 服务器地址第三章虚拟局域网VLAN工作机制>接入链路(Access Link)：-般与主机相连，且只要一个VLAN关联(默认)>汇聚链路(Trunk Link):一般与交换机或者路由器相连，可传输发往多个VLAN的标签帧，可以与多个VLAN关联。

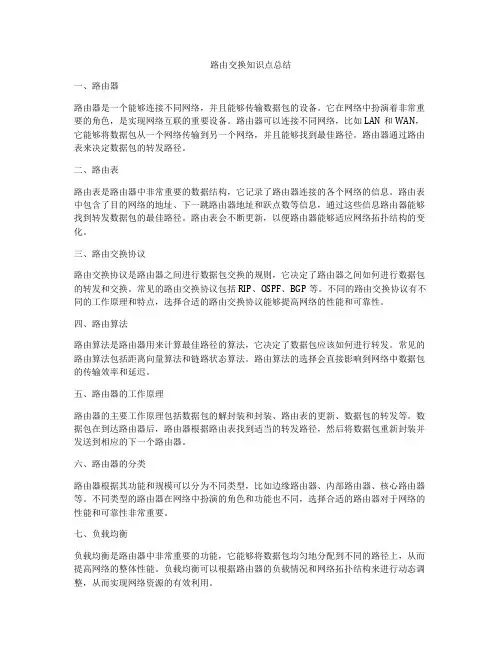

路由交换知识点总结一、路由器路由器是一个能够连接不同网络，并且能够传输数据包的设备。

它在网络中扮演着非常重要的角色，是实现网络互联的重要设备。

路由器可以连接不同网络，比如LAN和WAN，它能够将数据包从一个网络传输到另一个网络，并且能够找到最佳路径。

路由器通过路由表来决定数据包的转发路径。

二、路由表路由表是路由器中非常重要的数据结构，它记录了路由器连接的各个网络的信息。

路由表中包含了目的网络的地址、下一跳路由器地址和跃点数等信息，通过这些信息路由器能够找到转发数据包的最佳路径。

路由表会不断更新，以便路由器能够适应网络拓扑结构的变化。

三、路由交换协议路由交换协议是路由器之间进行数据包交换的规则，它决定了路由器之间如何进行数据包的转发和交换。

常见的路由交换协议包括RIP、OSPF、BGP等。

不同的路由交换协议有不同的工作原理和特点，选择合适的路由交换协议能够提高网络的性能和可靠性。

四、路由算法路由算法是路由器用来计算最佳路径的算法，它决定了数据包应该如何进行转发。

常见的路由算法包括距离向量算法和链路状态算法。

路由算法的选择会直接影响到网络中数据包的传输效率和延迟。

五、路由器的工作原理路由器的主要工作原理包括数据包的解封装和封装、路由表的更新、数据包的转发等。

数据包在到达路由器后，路由器根据路由表找到适当的转发路径，然后将数据包重新封装并发送到相应的下一个路由器。

六、路由器的分类路由器根据其功能和规模可以分为不同类型，比如边缘路由器、内部路由器、核心路由器等。

不同类型的路由器在网络中扮演的角色和功能也不同，选择合适的路由器对于网络的性能和可靠性非常重要。

七、负载均衡负载均衡是路由器中非常重要的功能，它能够将数据包均匀地分配到不同的路径上，从而提高网络的整体性能。

负载均衡可以根据路由器的负载情况和网络拓扑结构来进行动态调整，从而实现网络资源的有效利用。

八、路由器的故障排除在网络中，路由器可能会出现各种故障，比如链路故障、路由器故障等。

路由与交换知识点总结一、路由基础知识1.1 路由的概念路由是将数据包从源地址传输到目的地址的过程。

路由器是一种可以通过网络传输和转发数据包的设备。

路由器根据规则从一个网络到另一个网络传输数据包，这些规则可以是基于多种因素，如最短路径、最低成本或者其他由网络管理员设定的规则。

1.2 路由的作用路由的作用是建立网络之间的连接，实现不同网络之间的通信。

通过路由器，数据包可以在不同的网络之间传输和转发，实现全网的通信。

1.3 路由器的工作原理路由器通过查找路由表，根据数据包的目的地址确定传输路径。

路由器会根据目的地址选择最佳路径，并将数据包转发到下一个路由器或者最终目的地。

这一过程涉及路由协议、数据包封装、解封装等多个步骤。

1.4 路由表路由表是路由器用于决定数据包传输路径的重要依据，路由表记录了目的网络的地址和下一跳地址。

当路由器接收到数据包时，会根据路由表来进行转发决策。

1.5 路由协议路由协议是路由器之间进行路由信息交换和学习的规定。

常见的路由协议有静态路由、动态路由等。

静态路由是由网络管理员手动配置的路由信息，而动态路由则是路由器之间通过路由协议自动学习和更新路由信息。

1.6 路由器的分类路由器根据其作用范围和用途可以分为边界路由器、核心路由器、分布式路由器等。

边界路由器主要用于连接不同网络之间的数据传输，核心路由器则用于承载大量数据流量的高速转发，分布式路由器则用于连接不同子网的数据传输。

二、交换基础知识2.1 交换技术的概念交换技术是指通过交换设备实现不同设备之间的通信和数据传输。

交换技术主要包括数据交换、交换机、交换网络等。

2.2 数据交换数据交换是计算机网络中的一种重要技术，通过交换设备将数据从源地址传输到目的地址。

数据交换可以包括电路交换、分组交换等多种形式。

2.3 交换机交换机是一种用于交换网络数据包的设备。

交换机可以根据MAC地址和端口信息来实现数据包的转发和分发，是局域网中重要的数据交换设备。

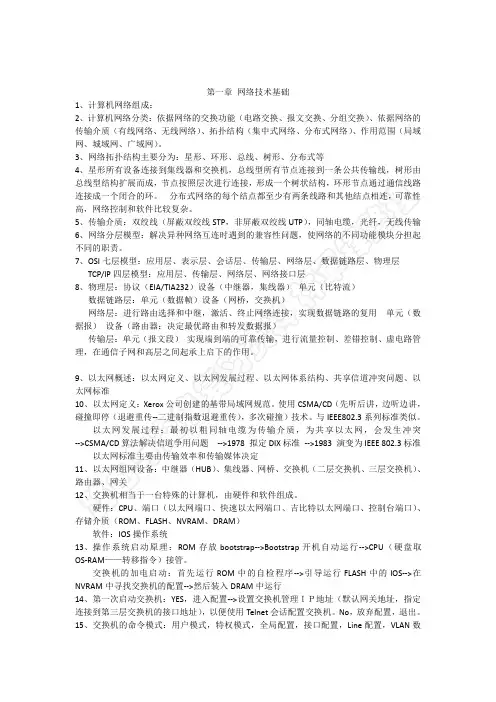

第一章网络技术基础1、计算机网络组成：2、计算机网络分类：依据网络的交换功能（电路交换、报文交换、分组交换）、依据网络的传输介质（有线网络、无线网络）、拓扑结构（集中式网络、分布式网络）、作用范围（局域网、城域网、广域网）。

3、网络拓扑结构主要分为：星形、环形、总线、树形、分布式等4、星形所有设备连接到集线器和交换机，总线型所有节点连接到一条公共传输线，树形由总线型结构扩展而成，节点按照层次进行连接，形成一个树状结构，环形节点通过通信线路连接成一个闭合的环。

分布式网络的每个结点都至少有两条线路和其他结点相连，可靠性高，网络控制和软件比较复杂。

5、传输介质：双绞线（屏蔽双绞线STP，非屏蔽双绞线UTP），同轴电缆，光纤，无线传输6、网络分层模型：解决异种网络互连时遇到的兼容性问题，使网络的不同功能模块分担起不同的职责。

7、OSI七层模型：应用层、表示层、会话层、传输层、网络层、数据链路层、物理层TCP/IP四层模型：应用层、传输层、网络层、网络接口层8、物理层：协议（EIA/TIA232）设备（中继器，集线器）单元（比特流）数据链路层：单元（数据帧）设备（网桥，交换机）网络层：进行路由选择和中继，激活、终止网络连接，实现数据链路的复用单元（数据报）设备（路由器：决定最优路由和转发数据报）传输层：单元（报文段）实现端到端的可靠传输，进行流量控制、差错控制、虚电路管理，在通信子网和高层之间起承上启下的作用。

9、以太网概述：以太网定义、以太网发展过程、以太网体系结构、共享信道冲突问题、以太网标准10、以太网定义：Xerox公司创建的基带局域网规范。

使用CSMA/CD（先听后讲，边听边讲，碰撞即停（退避重传--二进制指数退避重传），多次碰撞）技术。

与IEEE802.3系列标准类似。

以太网发展过程：最初以粗同轴电缆为传输介质，为共享以太网，会发生冲突-->CSMA/CD算法解决信道争用问题-->1978拟定DIX标准-->1983演变为IEEE802.3标准以太网标准主要由传输效率和传输媒体决定11、以太网组网设备：中继器（HUB）、集线器、网桥、交换机（二层交换机、三层交换机）、路由器、网关12、交换机相当于一台特殊的计算机，由硬件和软件组成。

路由与交换技术基础知识点复习整理第⼀部分 Vlan（虚拟局域⽹）创建vlan： vlan 100 vlan batch 10 20查看删除vlan： display vlan undo vlan 10配置vlan： vlan 10 description Local-VLAN 10　不要忘了先创建vlan把PC ( 对应的接⼝e0/0/1）分配到vlan10interface Ethernet0/0/1port link-type accessport default vlan 10配置SW1和SW2之间的链路为trunk链路。

两个都要配置interface GigabitEthernet0/0/1port link-type trunkport trunk allow-pass vlan 10 20（应该是包含的vlan）Access接⼝，只属于⼀个vlan 通常连接终端Trunk接⼝，多个vlan，连接交换机之间Hybird接⼝：多个vlan，交换机之间，或者交换机与终端设备之间（交换机上⾯进⾏配置）STP协议stp mode stp（运⾏STP协议）//这个是配置根⽹桥的内容stp instance 0 priority 4096（根⽹桥）stp instance 0 priority 8192（次根⽹桥）Vlan间路由传统的话，配置路由接⼝ip，交换机SW1上⾯创建vlan 配置接⼝（如上所⽰，每⼀个接⼝）Access接⼝ trunk 接⼝vlan 5qInterface go/o/1port link-type trunkport trunk allow-pass vlan 5 6qInterface e0/0/5port link-type accessport default vlan 5qport link-type hybridPort hybrid tagged vlan {{vlan 10 [to vlan 20]}|all} Port hybrid untagged vlan {{vlan 10[to vlan 20]}|all}单臂路由AR1interface g0/0/0.10dot1q termination vid 10ip add 10.0.10.254 24arp broadcast enableq下⾯两个都要写，g0/0/?,这个是看接⼝是⼏interface GigabitEthernet0/0/2.10dot1q termination vid 10ip address 192.168.10.254 255.255.255.0arp broadcast enableinterface GigabitEthernet0/0/2.20dot1q termination vid 20ip address 192.168.20.254 255.255.255.0arp broadcast enableSW1配置交换机SW1的接⼝g0/0/1为trunk接⼝，同时放⾏vlan10 和vlan 20 的流量：interface GigabitEthernet0/0/1port link-type trunkport trunk allow-pass vlan 10 20（如果涉及到多个交换机。

1.引起LAN出现阻塞的原因
2.routers、switches和hubs的主要特点和区别
3.七层模型中每层的代表协议
4.OSI参考模型的层次与TCP/IP模型的层次的区别
5.二进制转换为十进制和十六进制
6.根据每个子网的主机数量算子网掩码
7.子网主机地址的计算
8.子网广播地址的计算
9.进行密码加密的命令
10.路由协议间管理距离的区别
11.“show ip route”中路径参数的意思
12.“passive-interface”这个命令有什么作用
13.RIP协议的配置方法
14.在OSPF协议中路由器ID是什么？
15.OSPF协议的配置方法
16.路由协议的主要功能（RIP、IGRP、EIGRP和OSPF）
17.三种交换机工作方式的工作过程
18.运行生成树协议进交换机端口的状态
19.进行VLAN标识的方法
20.catalyst系列交换机的VTP模式的概念
21.IOS文件和配置文件默认情况下从哪里加载？
22.如何查看路由器寄存器的值？
23.主要使用的寄存器的值所包含的意思？
24.接口状态的描述（被启用和被禁用的表述）
25.使用telnet前在路由器上必须进行的配置
26.“show cdp neighbor”和“show cdp neighbor detail”命令的区别
27.访问列表的概念和使用
28.PPP认证方法
29.Frame-Relay的封装类型有哪几个？默认封装类型是什么？
30.Cisco路由器的默认LMI是什么？
31.ISDN有几种速度有可提供，分别是什么？
32.ISDN技术中D、B信道的作用？。

《高级路由与交换技术》考试大纲一、VLAN和中继1.创建vlanS1(config)#vlan 10S1(config-vlan)#name fatherS1(config-vlan)#exitS1(config)#vlan 20S1(config-vlan)#name motherS1(config)#exitS1(config)#vlan 30S1(config-vlan)#name babyS1(config)#exit2.配置中继链路(1)带封装的中继链络S1(config)#interface fa0/0S1(config-if)#switchportS1(config-if)#switchport trunk encasulation dot1qS1(config-if)#switchport mode trunkS2(config)#interface range fa0/0 – 3S2(config -if-range)# switchportS2(config -if-range)#switchport trunk encasulation dot1q S2(config -if-range)#switchport mode trunk（2）不带封装的中继链络S1(config)#interface fa0/0S1(config-if)#switchport mode trunkS2(config)#interface range fa0/0S2(config-if)#switchport mode trunk二、VTP和修剪1.配置vtp服务器、vtp客户端及vtp域名、vtp版本S1(config)#vtp domain 管理域的名字（JHW）（配置vtp管理域）S1(config)#vtp mode server(服务器模式)S1(config)#vtp password cisco（配置vtp密码）S2(config)#vtp mode client（客户模式）S1(config)#vtp domain syhS3(config)#vtp mode transparent（透明模式）S1(config)#vtp version 2 (vtp版本配置)S1#show vtp status(现实管理域中vtp参数)S1#show vtp counters（查看vtp消息和错误计数）2.vtp修剪S1(config)#vtp pruning(启用vtp修剪)S1(config)#interface fa0/0S1(config-if)#switchport trunk pruning vlan remove/add/except/10S1#show vtp statusS1# show interface interface-id switchport(显示中继线状态，包括受制于修剪得VLAN)三、聚合交换机链路1.聚合的配置配置Pagp:S2(config)interface range fa0/1 , fa0/4S2(config -if-range)channel-protocol pagpS2(config -if-range)channel-group 1（信息号）mode onS1(config -if-range)interface range fa0/1 , fa0/6S1(config -if-range)channel-protocol pagpS1(config -if-range)channel-group 1 mode on配置lacp 以太信道:S3(config)#lacp system-priority 100S3(config)#interface range fa0/0 – 2, fa1/0 – 2S3(config -if-range)#channel-protocol lacpS3(config -if-range #channl-group 1 mode activeS3(config -if-range)#lacp port-priority 100(配置优先级)S3(config -if-range)#exit2.验证信道1S1#show etherchannel summary四、冗余链路会聚1.根桥定制（性能好的分布层交换机）S2为VLAN 1 10的根桥（直接修改）S2(config)#SPANNING-TREE VLAN 1 primary 4096 优先级S2(config)#SPANNING-TREE VLAN 10 primary 4096 优先级S3为VLAN 20 30的根桥（间接修改）S3 config)#SPANNING-TREE VLAN 20 root primaryS3(config)#SPANNING-TREE VLAN 30 root primary2.STP的会聚（1）调整STP定时器（只在根桥上配置）hello-time 根桥定期发送BPDU的时间间隔1-10s 2sforward-time STP端口状态变化时间间隔4-30s 15smax-age 存储从邻接交换机接收的BPDU的时间6-40s 20s 命令：S2(config)#spanning-tree vlan 1 hello-time 3S2(config)#spanning-tree vlan 1 forward-time 10S2(config)#spanning-tree vlan 1 max-age 30S2(config)#spanning-tree vlan 10 hello-time 3S2(config)#spanning-tree vlan 10 forward-time 10S2(config)#spanning-tree vlan 10 max-age 303.冗余链路会聚portfast接单个主机的交换机端口上启用不会把端口的变化状态通知根桥，而且端口的状态直接变为转发S1(config)#INTERFACE RANGE FA0/3 - 5S1(config -if-range)#SWITCHPORT MODE ACCESSS1(config -if-range)#SPANNING-TREE PORTFASTuplinkfast有两条上行链路的接入层交换机上启用快速完成上行链路故障切换S1(config)#spanning-tree uplinkfastbackbonefast在所有骨干层的交换机上启用快速查询备份链路S4(config)#spanning-tree backbonefastS5(config)#spanning-tree backbonefast五、保护生成树协议拓扑1.启用根防护switch(config)#interface fa0/0switch(config-if)#spanning-tree guard root2.默认禁用BPDU保护，在启用portfast的端口上来启用switch(config-if)#spanning-tree portfastswitch(config-if)#spanning-tree bpduguard enableswitch(config)#spanning-tree portfast bpduguard default(全局启用bpdu防护)注意：根防护和BPDU保护不要同时在一个端口启用防止突然丢失BPDU3.环路防护在全局启用sw(config)#spanning-tree loopguard default4.UDLD在全局启用sw(config)#udld enable5.启用BPDU过滤在全局启用Sw(config)#spanning-tree bpdufilter default在端口启用Sw(config-if)#spanning-tree bpdufilter enable六、MST(多生成树协议)Sw(config)#spanning-tree mst 1 root primary(设置根网桥（宏命令）) Sw(config)#spanning-tree mst 1 priority 150（设置网桥优先级）Sw(config)#spanning-tree mst 1 cost 100（设置端口成本）Sw(config)#spanning-tree mst 1 port-priority 80（设置端口优先级）设置stp定时器Sw(config)#spanning-tree mst hello-time 3Sw(config)#spanning-tree mst forward-time 10Sw(config)#spanning-tree mst max-age 30Sw(config)#spanning-tree mode mst（启用mst）Sw(config)#spanning-tree mst configuration（进入mst配置模式）Sw(config-mst)#name syh（指定区域配置名）Sw(config-mst)#revision 2（指定区域配置修订号）Sw(config-mst)#intance 2 vlan 10 , 20 , 30（将vlan映射到mst实例）Sw(config-mst)#show pending（显示还未提交的修改）Sw(config-mst)#exit （退出mst配置模式，向活动mst区域配置提交修改）七、VLAN间路由1.接口类型和转换switchport //把三层接口转换为二层接口no switchport //把二层接口转换为三层接口S2(config)#interface fa0/2S2(config-if)#no switchportS2(config-if)#ip address 192.168.24.1 255.255.255.252S2(config-if)#interface fa0/3S2(config-if)#no switchportS2(config-if)#ip address 192.168.25.1 255.255.255.252S3(config)#interface fa0/2S3(config-if)#no switchportS3(config-if)#ip address 192.168.34.1 255.255.255.252S3(config-if)#no switchportS3(config-if)#ip address 192.168.35.1 255.255.255.252 2.VLAN之间的通信前提S2:interface range fa0/1 , fa0/4switchport trunk allowed vlan allinterface port-channel 1switchport trunk allowed vlan allS1:interface range fa0/1-2,fa0/ 6switchport trunk allowed vlan allinterface port-channel 1switchport trunk allowed vlan allS3:interface fa0/1switchport trunk allowed vlan all实现不同VLAN的通信S2(config)#interface vlan 10S2(config-if)#ip address 192.168.10.254 255.255.255.0 S2(config-if)#exiS2(config-if)#ip address 192.168.20.254 255.255.255.0S2(config-if)#interface vlan 30S2(config-if)#ip address 192.168.30.254 255.255.255.0S3(config)#interface vlan 10S3(config-if)#ip address 192.168.10.253 255.255.255.0S3(config-if)#interface vlan 20S3(config-if)#ip address 192.168.20.253 255.255.255.0S3(config-if)#interface vlan 30S3(config-if)#ip address 192.168.30.253 255.255.255.0S2(config)#ip routing //开启路由功能S3(config)#ip routing查看FIB表S2#show ip cef vlan 10八、DHCP和DHCP中继1.DHCPS3(config)#ip dhcp exclude-address 192.168.34.20 192.168.34.30(预留地址，不被分配)S3(config)#ip dhcp pool jhwS3(config-dhcp)#network 192.168.34.0 255.255.255.252S3(config-dhcp)#default-router 192.168.34.2S3(config-dhcp)#lease 30(地址租期)查看命令：S3(config)#show ip dhcp binding2.DHCP中继S3(config)#interface fa0/2S3(config-if)#no switchportS3(config-if)#ip address 192.168.34.1 255.255.255.252S3(config-if)#ip helper-address 192.168.199.1 /*指定dhcp服务器的地址，表示通过fa0/2向该服务器发送DHCP请求包*/S3(config)#exit九、路由器冗余1.HSRP(热备份路由器协议)1）.优先级的更改：（config-if）#standby group priority XXXXX2）.规划VLAN 1和VLAN 10的主网关为S2，备份网关为S3S2(config)#interface vlan 10ip address 192.168.10.254 255.255.255.0standby ○10priority 248 (10表示组号)standby 10 ip 192.168.10.252 vlan 10的网关S3(config)#interface vlan 10ip address 192.168.10.253 255.255.255.0 standby ○10priority 150standby 10 ip 192.168.10.252S2(config)#interface vlan 1ip address 192.168.1.254 255.255.255.0 standby 1 priority 248standby 1 ip 192.168.1.252S3(config)#interface vlan 1ip address 192.168.1.253 255.255.255.0 standby 1 priority 150standby 1 ip 192.168.1.252VLAN 20和30的主网关为S3，备份网关为S2 S2(config)#interface vlan 20ip address 192.168.20.254 255.255.255.0 standby 20 priority 150standby 20 ip 192.168.20.252S3(config)#interface vlan 20ip address 192.168.20.253 255.255.255.0 standby 20 priority 248standby 20 ip 192.168.20.252S2(config)#interface vlan 30ip address 192.168.30.254 255.255.255.0 standby 30 priority 150standby 30 ip 192.168.30.252S3(config)#interface vlan 30ip address 192.168.30.253 255.255.255.0 standby 30 priority 248standby 30 ip 192.168.30.252查看命令：Show standby stye-number group briefShow standby briefShow standby2.VRRP1）.配置VRRPinterfcae vlan 10vrrp 10(主号) priority XXX（优先级）vrrp 10（vlan 10）ip 192.168.10.252no vrrp 10 preempt 去掉抢占功能2).实例S2是VLAN 1 10的主网关，S3是VLAN 1 10的备用网关S2(config)#interface vlan 10S2(config-if)#vrrp 10 priority 248S2(config-if)#vrrp 10 ip 192.168.10.252S3(config)#interface vlan 10S3(config-if)#vrrp 10 priority 150S3(config-if)#vrrp 10 ip 192.168.10.252S3是VLAN 20 30的主网关，S2是VLAN 20 30的备用网关S3(config)#interface vlan 20S3(config-if)#vrrp 20 priority 248S3(config-if)#vrrp 20 ip 192.168.20.252S3(config)#interface vlan 30S3(config-if)#vrrp 30 priority 248S3(config-if)#vrrp 30 ip 192.168.30.252S2(config)#interface vlan 20S2(config-if)#vrrp 20 priority 150S2(config-if)#vrrp 20 ip 192.168.20.252S2(config)#interface vlan 30S2(config-if)#vrrp 30 priority 150S2(config-if)#vrrp 30 ip 192.168.20.252 3.GLBP(网关负载均衡协议)配置S2是VLAN 10的AVG，S2，S3是AVFS2(config)#interface vlan 10S2(config-if)#glbp 10 priority 248S2(config-if)#glbp 10 ip 192.168.10.252 S2(config-if)#glbp 10 preemptS3(config)#interface vlan 10S3(config-if)#glbp 10 priority 150S3(config-if)#glbp 10 ip 192.168.10.252 S3(config-if)#glbp 10 preemptS3是VLAN 20 30的AVG，S2，S3是AVF S3(config)#interface vlan 20S3(config-if)#glbp 20 priority 248S3(config-if)#glbp 20 ip 192.168.20.252 S3(config-if)#glbp 20 preemptS3(config)#interface vlan 30S3(config-if)#glbp 30 priority 248S3(config-if)#glbp 30 ip 192.168.30.252 S3(config-if)#glbp 30 preemptS2(config)#interface vlan 20S2(config-if)#glbp 20 priority 150S2(config-if)#glbp 20 ip 192.168.20.252S2(config-if)#glbp 20 preemptS2(config)#interface vlan 30S2(config-if)#glbp 30 priority 150S2(config-if)#glbp 30 ip 192.168.30.252S2(config-if)#glbp 30 preempt4.GLBP的接口追踪目的：跟踪AVF的状态现状：S2S3都是VLAN 1 10的AVF，其中S2是AVGS3(config)#track 1 INterface fa0/2 line-protocolS3(config)#track 2 INterface fa0/3 line-protocolS3(config)#interface vlan 10S3(config-if)#glbp 10 weighting 154 lower 80 upper 100 S3(config-if)#glbp 10 weighting track 1 decrement 40S3(config-if)#glbp 10 weighting track 2 decrement 40 154-x>100 x<54154-y>100 y<54154-x-y<80 x+y>74在AVG上操作S2(config)#interface vlan 10S2(config-if)#glbp 10 load-balancing host-dependentS3(config)#interface VLAN 20S3(config-if)#glbp 20 Load-balancing WEightedS3(config)#interface VLAN 30S3(config-if)#glbp 20 Load-balancing WEighted十、DHCP探测和源IP地址防护1.DHCP探测Sw(config)#ip dhcp snoopingSw(config)#ip dhcp snooping vlan 10 , 20 , 30Sw(config-if)#ip dhcp snooping limit rate 3*/DHCP包的转发速率，超过就Shutdown 端口，默认不限制。

客观题
客观题考核基本操作常识，以及最基本的命令行，例如show命令的用法，如何进入特权模式，如何进入全局配置模式，如何进端口，如何给端口配IP地址，做题时注意看命令行的提示符；
动态路由协议的主要参数（包括RIP,OSPF）。

以下是客观题示例：
下列描述中，正确的是（）
A．端口上可以使用多个访问控制列表
Ｂ．端口上只能使用in方向的访问控制列表
Ｃ．可在端口的in 和out方向上分别使用一个访问控制列表
Ｄ．可在端口的in 和out方向上分别使用多个访问控制列表
下列哪些属于有类路由选择协议?
A．RIPV1
B．OSPF
C．RIPV2
D．静态路由
R2624 路由器如何验证接口的
关闭Rip路由汇总的命令是？（）
A、no auto-summary
B、auto-summary
C、no ip router
D、ip router
静态路由协议的默认管理距离是? ospf路由协议的默认管理距离是?
A．1,140
B．1,120
C．2,140
D．2,120
在路由表中0.0.0.0代表什么意思（）
A、静态路由
B、动态路由
C、默认路由
D、RIP路由
基础理论的理解和阐述：
以太网帧结构，
ACL访问控制列表的配置步骤和使用方法，NAT的配置步骤。

配置题大题的考点：
配置题考核课堂中练习的最基础的配置命令行，包括：
VLAN的划分，TRUNK口，ACCESS口；三层端口（路由端口）配置IP地址；
静态默认路由的配置，路由协议的配置(RIP,OSPF)，串口的配置（时钟，协议），NAT的配置，访问控制列表的配置。

1.ATM是快速电路交换和快速分组交换，是面向连接，是逻辑连接。

2.什么是面向连接和无连接？什么是虚电路和数据报？3.以太网：10Base-T 含义 10-10Mb/s 带宽Base——基带传输 T——双绞线（Twisted）4.集线器：使用集线器的以太网在拓扑结构上是星状拓扑，但在逻辑上仍是一个总线网，使用CSMA/CD协议，并共享逻辑上的总线。

5.CSMA/CD应用在 OSI 的第二层，即数据链路层。

它的工作原理是？答：发送数据前先侦听信道是否空闲 ,若空闲则立即发送数据.在发送数据时,边发送边继续侦听.若侦听到冲突,则立即停止发送数据.等待一段随机时间,再重新尝试. 先听后发，边发边听，冲突停发，随机延迟后重发。

6.在物理层扩展局域网：集线器 Hub。

在数据链路层扩展局域网：网桥 Bridge、交换机 Switch。

7.冲突域：在同一个冲突域中的每一个节点都能收到所有被发送的帧。

广播域：网络中能接收任一设备发出的广播帧的所有设备的集合。

8.路由器工作在网络层9.集线器与交换机的区别。

答：从带宽来看，集线器不管有多少个端口，所有端口都共享一条带宽，在同一时刻只能有两个端口传送数据，其他端口只能等待；同时集线器只能工作在半双工模式下。

交换机，每个端口都有一条独占的带宽，当两个端口工作时并不影响其他端口的工作，同时交换机不但可以工作在半双工模式下也可以工作在全双工模式下。

对于普通 100 Mb/s 的共享式以太网，即用集线器连接，若共有N 个用户，则每个用户占有的平均带宽只有总带宽(100 Mb/s)的N 分之一，即N个接口的集线器的总带宽依然为100 Mb/s 。

10.速率达到或超过100Mbps的以太网称为高速（快速）以太网。

11.无线局域网标准 IEEE 802.11协议。

12.个人局域网（PAN，Personal Area Network）答：基本思想是，用无线电或红外线代替传统的有线电缆，实现个人信息终端的智能化互联，组建个人化的信息网络(各种短距离无线电技术的发展而提出)答：物理层：把ATM层送来的ATM信元变换成能在特定物理媒体上传输的连续比特流（在接收方完成相反的工作）ATM层：负责执行变换、路由选择和多路复用功能ATM适配层：将各种不同的业务信息适配成ATM信元流高层：负责用户不同要求的业务•用户面：分层提供端到端的用户信息的传递。

路由与交换技术教学大纲（Routing and Switching Technology）（供四年制网络工程专业（民本）2009级试用）课程编号：26410710 总学时数：32信息科学与技术学院分学数：2开课单位：课程的性质与任务路由与交换技术是网络工程专业四年制本科学生的一门专业必修课程。

本课与程以主流交换机和路由器为例，详细地介绍了交换机的配置基础、VLAN路由配置、广域trunking配置、生成树协议与端口安全、路由器配置基础、IP千兆校园网规划与配置实例等实用内容。

NAT配置、网协议及其配置、访问列表与对网络设备的配置和调试以企业实际需求为向导，以培养学生的网络设计能力、在教学内容选取上，讲求实用。

能力、分析和解决问题能力以及创新能力为目标，坚持集先进性、科学性和实用性为一体。

任务驱动与问题激励相结本课程应坚持理论学习与实践活动相结合的原则；合的原则。

在教学过程中注重理论与实践相结合，突出对学生实践能力的培养。

平时以大作业贯穿整个教学过程。

建设使用笔试形式进行考试。

成绩评定：(10%)+(70%)。

大作业(20%)+期末考试大纲内容与基本要求交换机概述第一章第一节交换机的作用与组成1. 交换机的作用交换机的组成2.第二节交换机的分类1. OSI参考模型与数据通信设备2. 交换机的简单分类第三节交换机在网络中的连接及作用 1. 交换机的端口与常见端口类型 2. 共享式与交换式网络交换技术基础第四节地址数据表的建立与路由过滤1. MAC．2. 局域网的三种帧交换方式3. 交换机性能参数及评价教学要求：1. 了解交换机组成和作用，对常用交换机产品进行介绍；2. 掌握交换机工作原理，MAC地址表的建立过程与作用；3. 掌握三种数据帧交换方式的工作原理，优缺点。

第二章交换机的配置和应用第一节交换机基本配置1. 交换机常用配置方法与基本命令2. 主流交换机配置命令特点及区别第二节生成树协议(STP)1. STP协议原理2. STP配置第三节二层交换机基本配置及基本端口VLAN的划分1. VLAN的概念和常用划分VLAN的方法2. 交换机TRUNK与ACCESS接口配置3. VLAN配置及实例第四节三层交换机VLAN配置1. 三层交换机的概念和特点2. 三层交换机的VLAN配置3. 应用三层交换机实现VLAN间路由教学要求：1. 了解交换机常用配置方法，了解主流交换机产品配置命令上的差别；2. 理解生成树协议的原理及作用，会进行相应配置；3. 掌握VLAN相关概念，能进行VLAN相关的配置；4. 掌握三层交换机相关知识，DHCP等常见应用的配置。

宽带交换技术复习提纲
填空、选择（50分=15个-20个）：
综合业务数字网的发展阶段，计算机网络的概念
ISDN提供的业务分类，网络协议的构成
7号信令系统，7号信令网的结构，7号信令系统的分级功能结构SDH传送网的三个独立层网络，SDH网络结构
ARQ协议的分类
网络拖布结构类型
报文交换，分组交换，电路交换特点
ATM基本概念
B-ISDN的参考配置（功能群和参考点）
B-ISDN协议参考模型
ATM适配层业务协议和业务类型
B-ISDN终端设备工作状态
ATM信元结构
虚通路与虚信道
用户接入网的物理层的OAM功能
ATM基本交换单元的结构和功能
交换单元的排队策略
基本交换单元的分类
业务量合约的概念
宽带网络中拥塞控制的方法
连接接纳控制
信源一致性的两种算法
连接服务量描述器的参数
选择性信元丢弃方法（push out 与缓冲器部分共享）ATM适配层分成结构
用户网络接口信令的功能
ATM地址的组成，编制方案长度
接入网概念
接入网分类
名词解释（15分=3分×5个）：
虚电路，
数据报，
帧中继，
实体，
服务，
原语，
信元定界，
时延抖动，
信元时延变代容限，
一致性，
蓝牙技术。

简答（35分=5-6分×6-5个）：。

路由与交换复习————————————————————————————————作者：————————————————————————————————日期:一、1、计算机网络的概念及其特点2、IP编制方式：有类／无类，判断ＩP分配原则ﻩ地址范围ﻩ子网掩码ﻩ类型ﻩ网络号主机号A类０.0.0.0~1２6．255.25５．255 255.0.0.0ﻩﻩ单播2^7-２ﻩ２^2４－２B类１２8.0.0.０~191.255．25５．2552ﻩ５5.255.０.0 单播2ﻩ^１4-12^16-2C类192．0．0.0~2２3.25５.２55.255 ２５5．2５5.2５5.0ﻩ单播ﻩ２^2１－1 2^8－２D类2２4.0.０．0~２39.255.255.２55 ﻩﻩﻩ多播主机IP地址私有IP地址的范围有: １０.0.０.0－１0.255.25５.25517２.16．0.0—1７2.31.２5５．2５51９2.168．0．0-１92.168.２55.2５5分配原则：1、12７…2、全0全13、组播预留４、是否超过2553、子网划分,子网掩码的作用子网掩码就是用来指定某个IP地址的网络地址的,换一句话说,就是用来划分子网的。

子网络2进制子网络域数２进制主机域数的范围2进制主机域数的范围第１个子网络000 00０００ｔhｒu11111 .０thru．３１第2个子网络００1 00０00 tｈｒｕ１1111.３2 ｔhｒu.６3第3个子网络０10 000００ｔhru １1111 .6４thru.９５第４个子网络０11 ０００0０thru １1111．９６ｔhru．1２７第5个子网络100 00０0０tｈru111１１.１2８thru．159第6个子网络101 0000０thru 1１11１.160 ｔhru.191第7个子网络１１0 0００00 thru1１１１1.１92 tｈru.２23第8个子网络1１1 ０00０0 thｒu 11111 .124ｔｈru.255CCＮA考试中，还有一种题型，要你根据每个网络的主机数量进行子网地址的规划和计算子网掩码。
