Trunk(端口汇聚)的概念与设置

Trunk（端口汇聚）的概念与设置在二层交换机的性能参数中，常常提到一个重要的指标：TRUNK，许多的二层交换机产品在介绍其性能时，都会提到能够支持TRUNK功能，从而可以为互连的交换机之间提供更好的传输性能。

那到底什么是TRUNK呢？使用 TRUNK功能到底能给我们带来哪些应用方面的优势？还有在具体的交换机产品中怎样来配置TRUNK。

下面我们来了解一下这些方面的知识。

一、什么是TRUNK？>TRUNK是端口汇聚的意思，就是通过配置软件的设置，将2个或多个物理端口组合在一起成为一条逻辑的路径从而增加在交换机和网络节点之间的带宽，将属于这几个端口的带宽合并，给端口提供一个几倍于独立端口的独享的高带宽。

Trunk是一种封装技术，它是一条点到点的链路，链路的两端可以都是交换机，也可以是交换机和路由器，还可以是主机和交换机或路由器。

基于端口汇聚（Trunk）功能，允许交换机与交换机、交换机与路由器、主机与交换机或路由器之间通过两个或多个端口并行连接同时传输以提供更高带宽、更大吞吐量，大幅度提供整个网络能力。

一般情况下，在没有使用TRUNK时，大家都知道，百兆以太网的双绞线的这种传输介质特性决定在两个互连的普通10/100交换机的带宽仅为100M，如果是采用的全双工模式的话，则传输的最大带宽可以达到最大200M，这样就形成了网络主干和服务器瓶颈。

要达到更高的数据传输率，则需要更换传输媒介，使用千兆光纤或升级成为千兆以太网，这样虽能在带宽上能够达到千兆，但成本却非常昂贵（可能连交换机也需要一块换掉），更本不适合低成本的中小企业和学校使用。

如果使用TRUNK技术，把四个端口通过捆绑在一起来达到800M带宽，这样可较好的解决了成本和性能的矛盾。

二、TRUNK的具体应用TRUNK（端口汇聚）是在交换机和网络设备之间比较经济的增加带宽的方法，如服务器、路由器、工作站或其他交换机。

这中增加带宽的方法在当单一交换机和节点之间连接不能满足负荷时是比较有效的。

网络设备应用8(端口聚合、端口镜像)

10
5.查看当前端口汇聚配置 display link-aggregation summary 显示的信息包括：本端设备ID,汇聚组ID, 汇聚组类型，对端设备ID，选择的端口数，负载分担类型，主端口号等。

11

6.撤销端口汇聚
[ Quidway-Ethernet 1/0/1] Undo port linkaggregation group
13
2. 镜像方式镜像分为两种：一种是端口镜像；另一种是流镜像。端口镜像是指将某些指定端口（出或入方向）的数据流量映射到监控端口，以便集中使用数据捕获软件进行数据分析。流镜像是指按照一定的数据流分类规则对数据进行分流，然后将属于指定流的所有数据映射到监控端口，以便进行数据分析。
网络设备应用
（端口聚合、端口镜像）
尚邦治
2009.3
1
十五.端口聚合
1. 端口聚合的定义端口聚合是为交换机提供了端口捆绑的技术，允许两个交换机之间通过两个或多个端口并行连接，同时传输数据以提供更高的带宽。在大型局域网中，为了有效转发和交换所有网络接入层的用户数据流量，核心层设备之间或者是核心层和汇聚层设备之间，都需要提高链路带宽。这也是端口聚合技术广泛应用所在。
7

不同的交换机支持的聚合组数量和大小都有所不同。其它产品请参考产品配置手册。
部分老型号交换机有一些配置上的限制，如S3026目前只支持一个聚合组，每个聚合组最多包含4个端口，参加聚合的端口必须连续，但对起始端口无特殊要求。如果需要，两个扩展模块也可以汇聚成1个聚合组。而S3526目前支持4个聚合组，每个聚合组最多可以包含8个端口，参加聚合的端口也必须连续，但是聚合组的起始端口（主端口）只能是Ethernet0/1、Ethernet0/9、 Ethernet0/17或Gabitethernet1/1。

二层交换trunk

TRUNK在二层交换机的性能参数中，常常提到一个重要的指标：TRUNK，许多的二层交换机产品在介绍其性能时，都会提到能够支持TRUNK功能，从而可以为互连的交换机之间提供更好的传输性能。

那到底什么是TRUNK呢？使用TRUNK功能到底能给我们带来哪些应用方面的优势？还有在具体的交换机产品中怎样来配置TRUNK。

下面我们来了解一下这些方面的知识。

一、什么是TRUNK？TRUNK是端口汇聚的意思，就是通过配置软件的设置，将2个或多个物理端口组合在一起成为一条逻辑的路径从而增加在交换机和网络节点之间的带宽，将属于这几个端口的带宽合并，给端口提供一个几倍于独立端口的独享的高带宽。

Trunk是一种封装技术，它是一条点到点的链路，链路的两端可以都是交换机，也可以是交换机和路由器，还可以是主机和交换机或路由器。

要达到更高的数据传输率，则需要更换传输媒介，使用千兆光纤或升级成为千兆以太网，这样虽能在带宽上能够达到千兆，但成本却非常昂贵（可能连交换机也需要一块换掉），更本不适�系统杀镜闹行∑笠岛脱Ｊ褂谩Ｈ绻褂肨RUNK技术，把四个端口通过捆绑在一起来达到800M 带宽，这样可较好的解决了成本和性能的矛盾。

二、TRUNK的具体应用TRUNK（端口汇聚）是在交换机和网络设备之间比较经济的增加带宽的方法，如服务器、路由器、工作站或其他交换机。

这中增加带宽的方法在当单一交换机和节点之间连接不能满足负荷时是比较有效的。

实验一交换机端口汇聚配置参考操作步骤(精)

实验一. 交换机端口汇聚配置操作参考命令1. 思科交换机配置模式及命令交换机A 的基本配置：在交换机SwitchA 上配置聚合端口switchA(Config#interface range f0/1-2switchA(Config-if#duplex fullswitchA(Config-if#speed 100switchA(Config-if#switchport mode trunkswitchA(Config-if channel-group 1 mode onswitchA(Config-if# Switch(config#port-channel load-balance dst-ip switchA#show etherchannel summarySwitchB 相关配置与SwitchA 的配置顺序及配置内容相同2．锐捷端口聚合配置switchA(Config#interface range f0/1-2switchA(Config-if#duplex fullswitchA(Config-if#speed 100switchA(Config-if# port-group 1switchA(Config-if#switchport mode trunkswitchA(Config-if#exit验证测试：验证接口 f0/1和f0/2属于AG1switchA#show aggregateport 1summarySwitchB 相关配置与SwitchA 的配置顺序及配置内容相同3. 华为系列交换机配置模式及命令进入端口E0/1[SwitchA]interface Ethernet 0/1参与端口汇聚的端口必须工作在全双工模式[SwitchA-Ethernet0/1]duplex full参与端口汇聚的端口工作速率必须一致[SwitchA-Ethernet0/1]speed 100端口E0/2与端口E0/1的配置一致[SwitchA-Ethernet0/1] interface Ethernet 0/2[SwitchA-Ethernet0/2] duplex full[SwitchA-Ethernet0/2]speed 100[SwitchA]link-aggregation Ethernet 0/1 to Ethernet 0/2 both [SwitchA]dis link-aggregationSwitchB 相关配置与SwitchA 的配置顺序及配置内容相同4．配置两个交换机的Vlan 1地址[SwitchA]interface vlan-interface 1[SwitchA-Vlan-interface]ip address 192.168.1.1 255.255.255.0[SwitchA-Vlan-interface]quit[SwitchA]display interface vlan 1[SwitchB]interface vlan-interface 1[SwitchB-Vlan-interface]ip address 192.168.1.2 255.255.255.0[SwitchB-Vlan-interface]quit[SwitchB]display interface vlan 1【测试汇聚结果】[SwitchA]ping 192.168.1.2将E0/1端口关闭再进行测试[SwitchA] int e0/1[SwitchA-Ethernet 0/1]shutdown[SwitchA]ping 192.168.1.2三、注意事项和排错1、为使Portgroup 正常工作，只有同类端口才能聚合为一个AG 端口。

10-端口汇聚命令

端口汇聚目录目录第1章端口汇聚配置命令.......................................................................................................1-11.1 端口汇聚配置命令..............................................................................................................1-11.1.1 display lacp system-id.............................................................................................1-11.1.2 display link-aggregation interface............................................................................1-11.1.3 display link-aggregation summary...........................................................................1-31.1.4 display link-aggregation verbose.............................................................................1-41.1.5 hash.........................................................................................................................1-51.1.6 lacp enable..............................................................................................................1-71.1.7 lacp port-priority.......................................................................................................1-71.1.8 lacp system-priority.................................................................................................1-81.1.9 link-aggregation.......................................................................................................1-81.1.10 link-aggregation group description........................................................................1-91.1.11 link-aggregation group mode..............................................................................1-101.1.12 port link-aggregation group.................................................................................1-101.1.13 reset lacp statistics..............................................................................................1-11第1章端口汇聚配置命令1.1 端口汇聚配置命令1.1.1 display lacp system-id【命令】display lacp system-id【视图】任意视图【参数】无【描述】display lacp system-id命令用来显示本端系统的设备ID，包括：系统优先级与系统MAC地址。

华为交换机端口汇聚不同版本配置命令汇总

S3552G/S3552P/S3528G/S3528P/S3552F：最多可以有7个端口汇聚组，1个汇聚组最多可以有8个端口，百兆端口和千兆端口不能在同一个汇聚组中，组内的端口号必须连续，对起始端口无特殊要求
------------------------------------------------------------------
[Quidway] interface ethernet1/0/2
[Quidway-Ethernet1/0/2] port link-aggregation group 1
------------------------------------------------------------------
汇聚组中只有一个端口时，只能通过删除汇聚的方式将端口从汇聚中删除。手工汇聚时端口的LACP协议自动关闭。汇聚组中的端口可能处于两种状态：selected或unselected，只有selected状态的端口可以转发用户报文。
静态汇聚：创建静态汇聚组－－>端口加入汇聚组
例：[Quidway] link-aggregation group 1 mode manual
[Quidway] interface Ethernet1/0/1
[Quidway-Ethernet1/0/1] port link-aggregation group 1
[Quidway-Ethernet1/0/1] lacp enable
动态汇聚中，端口的LACP协议处于开启状态。只有速率和双工属性相同、连接到同一个设备、有相同基本配置的端口才能被动态汇聚在一起
------------------------------------------------------------------

交换机端口汇聚操作方法

交换机端口汇聚操作方法
交换机端口汇聚操作方法如下：
1. 首先，将需要汇聚的端口设置为Trunk（汇聚）模式。

在交换机的管理界面或命令行界面中，找到对应的端口配置选项，将其设置为Trunk 模式。

Trunk 模式允许传递多个VLAN 的数据。

2. 接下来，选择一个VLAN 作为Trunk 的本地VLAN。

这是你想要在交换机上配置的VLAN，并且可以在Trunk 模式下传递给其他设备。

在交换机的管理界面或命令行界面中，找到VLAN 配置选项，将其设置为本地VLAN。

3. 配置Trunk 端口的允许VLAN。

在交换机的管理界面或命令行界面中，找到Trunk 端口的配置选项，配置允许通过Trunk 端口的VLAN。

可以选择允许所有VLAN 通过，或者限制只允许特定的VLAN 通过。

4. 如果需要，配置VLAN 标记选项。

有些交换机支持VLAN 标记功能，即将传递的数据进行标记以区分不同的VLAN。

在交换机的管理界面或命令行界面中，找到VLAN 标记配置选项，并根据需要进行配置。

5. 最后，保存并应用配置。

在交换机的管理界面或命令行界面中，找到保存配置的选项，并将配置应用到交换机上。

确认配置成功应用后，Trunk 端口即可开始汇聚工作，传递多个VLAN 的数据。

请注意，不同品牌和型号的交换机可能具有不同的配置方法和选项，以上是一般的操作步骤，具体操作需参考交换机的用户手册或官方文档。

华为交换机端口汇聚的配置

交换机端口汇聚的配置一、实验目的通过对交换机端口汇聚的配置，了解交换机端口的一些基本配置信息，并掌握相关的重要命令，利用交换机Console口命令对交换机进行配置，明白端口汇聚的作用。

二、实验内容1、修改交换机主机名2、修改交换机端口地址与属性3、配置交换机端口的静态MAC 地址表4、实现交换机的端口汇聚三、网络实验图PC机四、实验步骤（1）、按拓扑图连线连线：按拓扑图将Switch1的E1/0/1与Switch2的E0/1相连，Switch1的E1/0/2与Switch2的E0/2相连，PC机COM口与Switch1的Console口相连，网线与E0/24相连。

（2）、设置Switch1的E1/0/1和E1/0/2端口<Quidway>sysSystem View: return to User View with Ctrl+Z. [Quidway]sysname switch1[switch1]interface ethernet 1/0/1[switch1-Ethernet0/1]speed 100[switch1-Ethernet0/1]duplex full[switch1-Ethernet0/1]int e1/0/2[switch1-Ethernet0/2]speed 100[switch1-Ethernet0/2]duplex full[switch1-Ethernet0/2]quit（3）、设置Switch2的E0/1和E0/2端口<Quidway>sysSystem View: return to User View with Ctrl+Z. [Quidway]sysname switch2[switch2]interface ethernet 0/1[switch2-Ethernet0/1]speed 100[switch2-Ethernet0/1]duplex full[switch2-Ethernet0/1]int e0/2[switch2-Ethernet0/2]speed 100[switch2-Ethernet0/2]duplex full[switch2-Ethernet0/2]quit（4）、汇聚交换机的E0/1和E0/2端口交换机Switch1上端口汇聚[switch1-Ethernet1/0/2]quit[switch1]link-aggregation group 1 mode static[switch1]interface e1/0/1[switch1-Ethernet1/0/1]port link-aggregationgroup 1[switch1-Ethernet1/0/1]interface e1/0/2[switch1-Ethernet1/0/2]port link-aggregationgroup 1交换机Switch2上端口汇聚[switch2]link-aggregation e0/1 to e0/2 both（5）、配置交换机1的VLAN1地址[switch1]int vlan-interface 1[switch1-Vlan-interface1]%Apr 2 00:01:27:508 2000 switch1 L2INF/5/VLANIFLINK STATUS CHANGE:- 1 - Vlan-interface1: is UP[switch1-Vlan-interface1]ip address192.168.1.1 255.255.255.0[switch1-Vlan-interface1]%Apr 2 00:01:41:967 2000 switch1IFNET/5/UPDOWN:- 1 -Line protocol on the interface Vlan-interface1 is UP[switch1-Vlan-interface1]quit[switch1]disp int vlan 1Vlan-interface1 current state :UP Line protocol current state :UP IP Sending Frames' Format is PKTFMT_ETHNT_2,Hardware address is 000f-e220-938b Internet Address is 19Description : HUAWEI, Quidway Series,Vlan-interface1 Interface The Maximum Transmit Unit is 1500（6）、配置交换机2的VLAN1地址[switch2]interface vlan-interface 1[switch2-Vlan-interface1]ip address192.168.1.2 255.255.0[switch2-Vlan-interface1]quit[switch2]disp interface vlan 1Vlan-interface1 current state :UPDLine protocol current state :UP[switch2-Ethernet1/0/2]IP Sending Frames' Format is PKTFMT_ETHNT_2,Hardware address is 000f-e220-938bNGE:- 1-8:01:04 2000 switch2 ARP/4/DUPIFIP:Duplicateaddress 192.168.1.2 on VLInternet Address is 192.168.1.2/24 Primary227634, ifAdminStatus is 1, ifOperStatuN1,Description : HUAWEI, Quidway Series,Vlan-interface1 Interface-Vlan-interfas is 2%Apr 1 23:57:54:1000 2000 switch2The Maximum Transmit Unit is 1500（7）、测试汇聚结果[switch1]ping 192.168.1.2PING 192.168.1.2: 56 data bytes, press CTRL_Cto break Reply from 192.168.1.2: bytes=56 Sequence=1ttl=254 time=27 ms Reply from 192.168.1.2: bytes=56 Sequence=2ttl=254 time=7 ms Reply from 192.168.1.2: bytes=56 Sequence=3ttl=254 time=7 msReply from 192.168.1.2: bytes=56 Sequence=4ttl=254 time=20 ms Reply from 192.168.1.2: bytes=56 Sequence=5ttl=254 time=14 ms--- 192.168.1.2 ping statistics --- 5 packet(s) transmitted 5 packet(s) received0.00% packet lossround-trip min/avg/max = 7/15/27 ms（8）、验证端口汇聚[switch1]display mac-addressMAC ADDR VLAN ID STATE PORT INDEX AGING TIME(s)000f-e21a-ec6f 1 Learned Ethernet1/0/1 AGING0016-ec0b-d89b 1 Learned Ethernet1/0/1 AGING00e0-4c90-3da5 1 Learned Ethernet1/0/24 AGING--- 2 mac address(es) found --- [switch1]int e1/0/1[switch1-Ethernet1/0/1]shutdown[switch1-Ethernet1/0/1]#Apr 2 00:07:49:321 2000 switch1 L2INF/2/PORTLINK STATUS CHANGE:- 1 - Trap 1.3.6.1.6.3.1.1.5.3: portIndex is 4227626, ifAdminStatus is 2, ifOperStatu s is 2#Apr 2 00:07:49:514 2000 switch1LAGG/2/AggPortInactive:- 1 -Trap 1.3.6.1.4.1.2 011.5.25.25.2.2: TrapIndex 31465473 AggregationGroup 1: port member Ethernet1/0 /1 is INACTIVE!#Apr 2 00:07:49:731 2000 switch1LAGG/2/AggPortRecoverActive:- 1 -Trap 1.3.6.1.4.1.2011.5.25.25.2.2: TrapIndex 31465474A t1/0/2 is now ACTIVE!%Apr 2 00:07:49:947 2000 switch1 L2INF/5/PORTLINK STATUS CHANGE:- 1 -Ethernet1/0/1: is DOWN[switch1-Ethernet1/0/1]quit[switch1]ping 192.168.1.2PING 192.168.1.2: 56 data bytes, press CTRL_C to breakReply from 192.168.1.2: bytes=56 Sequence=1 ttl=254 time=9 msReply from 192.168.1.2: bytes=56 Sequence=2 ttl=254 time=13 msReply from 192.168.1.2: bytes=56 Sequence=3 ttl=254 time=19 msReply from 192.168.1.2: bytes=56 Sequence=4 ttl=254 time=8 msReply from 192.168.1.2: bytes=56 Sequence=5 ttl=254 time=10 ms--- 192.168.1.2 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/max = 8/11/19 ms[switch1]disp mac-addressMAC ADDR VLAN ID STATE PORT INDEX AGING TIME(s)000f-e21a-ec6f 1 Learned Ethernet1/0/2 AGING0016-ec0b-d89b 1 Learned Ethernet1/0/2 AGING00e0-4c90-3da5 1 Learned Ethernet1/0/24 AGING--- 3 mac address(es) found ---五、实验小结由显示的MAC地址看出，此时MAC地址000f-e21a-ec6f、0016-ec0b-d89b都在E0/2端口所连接的网段上。

怎么样配置交换机TRUNK(端口汇聚)

怎么样配置交换机TRUNK（端口汇聚）“TRUNK”的三个意思不要混淆您知道三层交换机技术中常提到的TRUNK是什么意思么？在技术领域中把TRUNK翻译为中文是“主干、干线、中继线、长途线” ，不过一般不翻译，直接用原文。

而且这个词在不同场合也有不同的解释：1、在网络的分层结构和宽带的合理分配方面，TRUNK被解释为“端口汇聚”，是带宽扩展和链路备份的一个重要途径。

TRUNK把多个物理端口捆绑在一起当作一个逻辑端口使用，可以把多组端口的宽带叠加起来使用。

TRUNK技术可以实现TRUNK 内部多条链路互为备份的功能，即当一条链路出现故障时，不影响其他链路的工作，同时多链路之间还能实现流量均衡，就像我们熟悉的打印机池和MODEM池一样。

2、在电信网络的语音级的线路中，Trunk指“主干网络、电话干线”，即两个交换局或交换机之间的连接电路或信道，它能够在两端之间进行转接，并提供必要的信令和终端设备。

3、但是在最普遍的路由与交换领域，VLAN的端口聚合也有的叫TRUNK，不过大多数都叫TRUNKING ，如CISCO公司。

所谓的TRUNKING是用来在不同的交换机之间进行连接，以保证在跨越多个交换机上建立的同一个VLAN的成员能够相互通讯。

其中交换机之间互联用的端口就称为TRUNK端口。

与一般的交换机的级联不同，TRUNKING是基于OSI第二层摹＜偕杳挥蠺RUNKING技术，如果你在2个交换机上分别划分了多个VLAN（VLAN也是基于Layer2的），那么分别在两个交换机上的VLAN10和VLAN20的各自的成员如果要互通，就需要在A交换机上设为VLAN10的端口中取一个和交换机B上设为VLAN10的某个端口作级联连接。

VLAN20也是这样。

那么如果交换机上划了10个VLAN就需要分别连10条线作级联，端口效率就太低了。

当交换机支持TRUNKING的时候，事情就简单了，只需要2个交换机之间有一条级联线，并将对应的端口设置为Trunk，这条线路就可以承载交换机上所有VLAN的信息。

链路聚合(端口汇聚)配置

实验环境：两台H3C E126A，Ethernet1/0/24、Ethernet1/0/23汇聚为一条链路。
手工汇聚：
第一台交换机的配置：
[H3CA]link-aggregation group 10 mode manual
[H3CA]interface ethernet 1/0/24
[H3CA]interface ethernet1/0/24
[H3CA-Ethernet1/0/24]port link-aggregation group 10
Can not specify a loopback-detection enable port as aggregation group member !
D -- Synchronization, E -- Collecting, F -- Distributing,
G -- Defaulted, H -- Expired
Aggregation ID: 10, AggregationType: Manual, Loadsharing Type: Shar
[H3CA-Ethernet1/0/24]undo loopback-detection enable
[H3CA-Ethernet1/0/24]port link-aggregation group 10
%Apr 1 23:58:48:162 2000 H3CA LAGG/3/PartnerNoLacp:- 1 -LACP is not enabled on
启动某端口的LACP协议后，该端口将通过发送LACPDU向对端通告自己的系统优先级、系统MAC、端口优先级、端口号和操作Key。对端接收到这些信息后，将这些信息与其它端口所保存的信息比较以选择能够汇聚的端口，从而双方可以对端口加入或退出某个动态汇聚组达成一致。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1-3
Quidway S3100 系列以太网交换机命令手册端口汇聚
第 1 章端口汇聚配置命令
D -- Synchronization, E -- Collecting, F -- Distributing, G -- Defaulted, H -- Expired
Aggregation ID: 1, AggregationType: Manual, Loadsharing Type: NonS
Partner ID
对端设备的 ID 和 MAC 地址
Select Ports
Selected 端口数
Unselect Ports
Unselected 端口数
Share Type
负载分担类型，可以为 Load sharing 或是 Non Load sharing
Master Port
主端口号
1.1.3 display link-aggregation verbose
【举例】 # 显示汇聚组 1 的详细信息。
<Quidway> display link-aggregation verbose 1 Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing Flags: A -- LACP_Activity, B -- LACP_timeout, C -- Aggregation,
i
Quidway S3100 系列以太网交换机命令手册端口汇聚
第 1 章端口汇聚配置命令
第1章端口汇聚配置命令
1.1 端口汇聚配置命令
1.1.1 display link-aggregation interface
【命令】 display link-aggregation interface interface-type interface-num [ to interface-type interface-num ]
Quidway S3100 系列以太网交换机命令手册端口汇聚

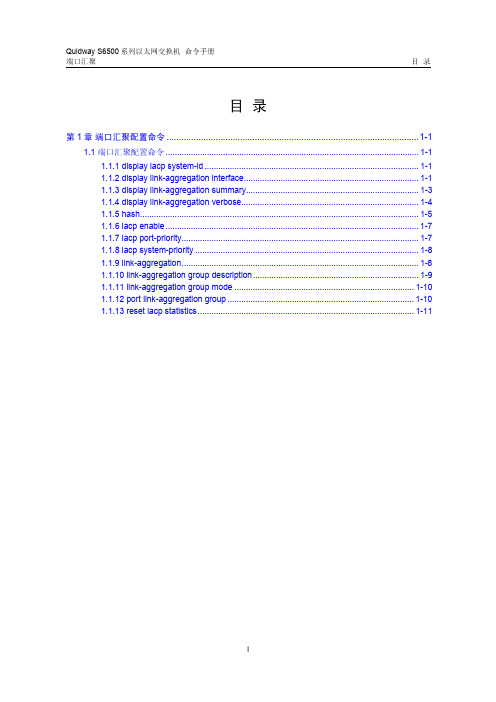

目录
目录
第 1 章端口汇聚配置命令 .......................................................................................................1-1 1.1 端口汇聚配置命令 .............................................................................................................. 1-1 1.1.1 display link-aggregation interface............................................................................ 1-1 1.1.2 display link-aggregation summary........................................................................... 1-2 1.1.3 display link-aggregation verbose............................................................................. 1-3 1.1.4 link-aggregation group description .......................................................................... 1-4 1.1.5 link-aggregation group mode manual ..................................................................... 1-5 1.1.6 port link-aggregation group ..................................................................................... 1-6
【视图】
1-4
Quidway S3100 系列以太网交换机命令手册端口汇聚
系统视图
第 1 章端口汇聚配置命令
【参数】 agg-id：汇聚组 ID，取值范围为 1～26。 agg-name：汇聚组名，是一个长度为 1～32 个字符的字符串。
【描述】
link-aggregation group description 命令用来为汇聚组配置描述符， undo link-aggregation group description 命令用来删除汇聚组描述符。
域名
描述
Selected AggID
指定端口所在汇聚组 ID
Local: Port-Priority: 32768, Oper key: 1, Flag: 0x00
本端的端口优先级、操作 Key、状态标志
Remote: System ID: 0x0, 0000-0000-0000 Port Number: 0, Port-Priority: 0 , Oper-key: 0, Flag: 0x00
Aggregation Description:abc
System ID: 0x8000, 00e0-fc00-3100
Port Status: S -- Selected, U -- Unselected
Local:
Port
Status Priority Key Flag
--------------------------------------------------------------------------
对端的设备 ID、MAC 地址、端口号、端口优先级、操作 Key、状态标志
1.1.2 display link-aggregation summary
【命令】 display link-aggregation summary
【视图】任意视图
【参数】无
【描述】 display link-aggregation summary 命令用来显示当前所有汇聚组的摘要信息，包括：本端设备 ID、汇聚组 ID、汇聚组类型、对端设备 ID、Selected 端口数、Unselected 端口数、负载分担类型及主端口号。
Remote:
对端设备信息（本端的端口、对端的端口索引、
Actor Partner Priority Key SystemID Flag 端口优先级、操作 Key、设备 ID 和标志位）
1.1.4 link-aggregation group description
【命令】 link-aggregation group agg-id description agg-name undo link-aggregatioห้องสมุดไป่ตู้ group agg-id description
System ID: 0x0, 0000-0000-0000 Port Number: 0, Port-Priority: 0, Oper-key: 0, Flag: 0x00
1-1
Quidway S3100 系列以太网交换机命令手册端口汇聚
第 1 章端口汇聚配置命令
表1-1 显示端口汇聚的详细信息
【举例】 # 显示汇聚组的摘要信息。
<Quidway> display link-aggregation summary Aggregation Group Type: D -- Dynamic, S -- Static, M -- Manual
Loadsharing Type: Shar – Loadsharing, NonS – Non-Loadsharing Actor ID: 0x8000, 00e0-fc00-3100
Ethernet1/0/2
U
32768
1 {}
Remote:
Actor
Partner Priority Key SystemID
Flag
--------------------------------------------------------------------------
Ethernet1/0/2
【举例】 # 显示手工汇聚组中端口 Ethernet1/0/1 汇聚的详细信息。
<Quidway> display link-aggregation interface ethernet1/0/1 Ethernet1/0/1:
Selected AggID: 2 Local:
Port-Priority: 32768, Oper key: 1, Flag: 0x00 Remote:
【命令】 display link-aggregation verbose [ agg-id ]
【视图】任意视图
【参数】 agg-id：要显示的汇聚组 ID，必须是当前已经存在的汇聚组 ID，取值范围为 1～26。
【描述】 display link-aggregation verbose 命令用来显示指定汇聚组的详细信息，包括：汇聚组 ID、汇聚组类型、负载分担类型、汇聚组描述符、本端的详细信息（包括设备 ID、包含的端口、端口状态、端口优先级、LACP 协议标志、操作 Key）、对端的详细信息（本端的端口、对端的端口索引、对端的端口优先级、标志、操作 Key 和设备 ID）。需要注意的是，由于手工汇聚组无法获知对端信息，因此对端的各项显示均为 0，并不代表对方系统实际信息。
