4[1].0风机基础施工及完工验收

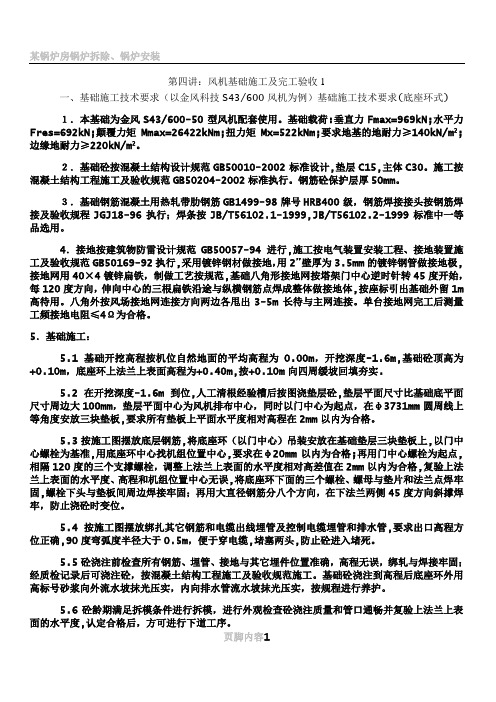

第四讲：风机基础施工及完工验收1一、基础施工技术要求（以金风科技S43/600风机为例）基础施工技术要求(底座环式)１．本基础为金风S43/600-50型风机配套使用。

基础载荷:垂直力Fmax=969kN;水平力Fres=692kN;颠覆力矩Mmax=26422kNm;扭力矩Mx=522kNm;要求地基的地耐力≥140kN/m2;边缘地耐力≥220kN/m2。

２．基础砼按混凝土结构设计规范GB50010-2002标准设计,垫层C15,主体C30。

施工按混凝土结构工程施工及验收规范GB50204-2002标准执行。

钢筋砼保护层厚50mm。

３．基础钢筋混凝土用热轧带肋钢筋GB1499-98牌号HRB400级，钢筋焊接接头按钢筋焊接及验收规程JGJ18-96执行；焊条按JB/T56102.1-1999,JB/T56102.2-1999标准中一等品选用。

4．接地按建筑物防雷设计规范GB50057-94进行,施工按电气装置安装工程、接地装置施工及验收规范GB50169-92执行,采用镀锌钢材做接地，用2”壁厚为3.5mm的镀锌钢管做接地极,接地网用40×4镀锌扁铁，制做工艺按规范,基础八角形接地网按塔架门中心逆时针转45度开始，每120度方向，伸向中心的三根扁铁沿途与纵横钢筋点焊成整体做接地体,按座标引出基础外留1m 高待用。

八角外按风场接地网连接方向两边各甩出3-5m长待与主网连接。

单台接地网完工后测量工频接地电阻≤4Ω为合格。

5．基础施工：5.1基础开挖高程按机位自然地面的平均高程为0.00m，开挖深度-1.6m,基础砼顶高为+0.10m，底座环上法兰上表面高程为+0.40m,按+0.10m向四周缓坡回填夯实.5.2在开挖深度-1.6m到位,人工清根经验槽后按图浇垫层砼,垫层平面尺寸比基础底平面尺寸周边大100mm，垫层平面中心为风机排布中心，同时以门中心为起点，在φ3731mm圆周线上等角度安放三块垫板,要求所有垫板上平面水平度相对高程在2mm以内为合格。

风电项目单位工程完工验收规定引言随着清洁能源的快速发展，风电发电已成为国内外新能源发展的重要方向之一。

风电发电的前提是准确掌握工程设备的设计和施工，以确保工程的品质和安全性。

完工验收是工程建设的重要环节，是评定工程完工合格的必要手段之一。

为了规范风电项目单位工程的完工验收步骤和要求，加强工程质量的控制，制定本规定。

一、检查资料在单位工程完工验收时，工程验收人员应当检查施工图、工程规划、工程设计、施工合同、工程预算、工程量清单等资料是否规范齐全。

二、建筑结构和绿化验收验收人员应对建筑结构和绿化进行全面检查。

验收内容包括建筑结构和绿化是否符合设计要求，并是否存在质量隐患等问题。

对于发现的质量问题，应严格要求进行整改和复查。

三、土建施工验收在进行土建施工验收时，应检查土方开挖、基础、模板、混凝土浇筑、砌体等施工内容是否符合设计图纸、施工规范和验收标准。

四、机电安装验收在进行机电安装验收时，应检查风力机组与塔筒的装配接合和保护措施、机组及附属设备的质量、电气设备和软件的安装及调试情况等。

五、项目质量总体评估在进行完工验收时，应对项目的总体质量进行评估。

评价内容包括建筑结构、施工质量、绿化、材料及设备检查等，针对评估结果开展整改，确保工程质量符合工程建设质量标准和法律法规的要求。

六、验收结论根据所进行的工程验收情况，工程验收人员应对项目的验收结论进行判定。

工程通过验收，则应出具《单位工程竣工验收报告》，并予以批准。

否则需要指出可改正的不合格问题并规定整改期限进行整改后复验。

七、验收总结单位工程完工验收结论和验收报告的出具是工程竣工的重要标志。

为了保证工程环节的完整性和合理性，应加强监管和管理，并根据实际情况制定差错排查和处理方法，定期对验收规程进行总结，不断优化完善。

结论制定风电项目单位工程完工验收规定，不仅能够规范工程验收的做法和方法，还能够提高验收人员的工程水平和检验质量。

同时，规范后的验收流程和要求能够有效地提升风电工程质量，确保工程的安全性和可靠性。

风机安装施工及验收2．1 基本规定2．1．1 风机的开箱检查，应符合下列要求：1 应按设备装箱单清点风机的零件、部件、配套件和随机技术文件；2 应按设计图样核对叶轮、机壳和其他部位的主要安装尺寸；3 风机型号、输送介质、进出口方向(或角度)和压力，应与工程设计要求相符；叶轮旋转方向、定子导流叶片和整流叶片的角度及方向，应符合随机技术文件的规定；4 风机外露部分各加工面应无锈蚀；转子的叶轮和轴颈、齿轮的齿面和齿轮轴的轴颈等主要零件、部件应无碰伤和明显的变形；5 风机的防锈包装应完好无损；整体出厂的风机，进气口和排气口应有盖板遮盖，且不应有尘土和杂物进入；6 外露测振部位表面检查后，应采取保护措施。

2．1．2 风机的搬运和吊装，应符合下列要求：1 整体出厂的风机搬运和吊装时，绳索不得捆缚在转子和机壳上盖及轴承上盖的吊耳上；2 解体出厂的风机搬运和吊装时，绳索的捆缚不得损伤机件表面；转子和齿轮的轴颈、测量振动部位，不得作为捆缚部位；转子和机壳的吊装应保持水平；3 输送特殊介质的风机转子和机壳内涂有的保护层应妥善保护，不得损伤；4 转子和齿轮不应直接放在地上滚动或移动。

2．1．3 风机组装前的清洗和检查除应符合现行国家标准《机械设备安装工程施工及验收通用规范》GB 50231和随机技术文件的有关规定外，尚应符合下列要求：1 设备外露加工面、组装配合面、滑动面，各种管道、油箱和容器等应清洗洁净；出厂已装配好的组合件超过防锈保质期应拆洗；2 输送介质为氢气、氧气等易燃易爆气体的压缩机，其与介质接触的零件、部件和管道及其附件应进行脱脂，油脂的残留量不应大于125mg／m2；脱脂后应采用干燥空气或氮气吹干，并应将零件、部件和管道及其附件做无油封闭；3 润滑系统、密封系统中的油泵、过滤器、油冷却器和安全阀等应拆卸清洗；4 油冷却器应以最大工作压力进行严密性试验，且应保压10min后无泄漏；5 现场组装时，机器各配合表面、机加工表面、转动部件表面、各机件的附属设备应清洗洁净；当有锈蚀时应清除，并应采取防止安装期间再发生锈蚀的措施；6 调节机构应清洗洁净，其转动应灵活。

风电项目单位工程完工验收规定风电项目单位工程是指风电工程项目中的单个建筑、设备、安装或其他构筑物，需要经过完工验收程序来判断其是否符合规定和标准。

完工验收是整个工程的最后一个环节，其结果将直接影响到整个风电项目的运行和使用。

以下是关于风电项目单位工程完工验收的规定。

一、验收程序风电项目单位工程的完工验收程序主要包括以下几个步骤：1. 准备工作：在开始验收之前，验收单位需要准备相关的文件资料、图纸、技术标准等。

同时，还需要核实施工单位提交的各种材料和报告，确保其准确完整。

2. 现场检查：验收单位将对风电项目单位工程进行现场检查，包括施工质量、工程进度、施工安全等方面。

同时还需检查单位工程的材料、设备、工具的配备情况，并检查是否符合相关规定和标准。

3. 技术交底：验收单位还将与施工单位进行技术交底，对施工单位对单位工程的施工工艺、质量控制等方面进行了解和确认。

同时还将与施工单位进行相关技术问题的讨论和解答。

4. 实测实量：验收单位将对单位工程进行实测实量，包括尺寸、形状、材料等方面的实际数据。

并与相关图纸进行对比，确保单位工程的实际情况与设计要求相符。

5. 技术审查：验收单位将对单位工程的技术指标和设计标准进行审查，确保其符合相关规定和标准。

同时还将对施工单位的施工工艺和质量控制进行审查，确保单位工程的施工质量达到要求。

6. 验收报告：验收单位将根据上述步骤的结果，编制单位工程的验收报告。

报告中将包括单位工程的验收结论和意见，并提交给相关部门进行审核和备案。

7. 随机抽查：除了上述步骤外，相关部门还将对部分单位工程进行随机抽查，以确保验收工作的公正性和科学性。

二、验收标准风电项目单位工程的完工验收标准主要包括以下几个方面：1. 技术指标：单位工程的各项技术指标要符合国家和行业相关的技术标准。

包括结构强度、防水性能、隔热性能等方面的要求。

2. 施工质量：单位工程的施工质量要达到行业标准，包括材料的质量、施工工艺的正确性、施工过程中的质量控制等方面。

风机安装及验收要求规范风机是工业生产中常用的一种设备，安装和验收环节对于风机的正常使用和安全运行非常重要。

下面将详细介绍风机安装及验收的要求规范。

一、风机安装要求1.安装位置选择：风机应根据使用要求和工艺布局，在顺风方向安装，并考虑维修空间和排污等因素。

2. 底脚安装：风机基础应坚固平整，底脚与基础紧固牢固，底脚间的水平度差不超过0.5mm/m。

3.传动装置安装：传动装置应安装牢固，传动皮带或链条的松紧度应适中，传动装置与电机之间的联接应松散。

4.风机定位安装：风机的定位安装应根据工艺布局以及使用需求，防止任何外界对风机造成干扰或阻力。

5.排气管安装：根据风机的使用要求，排气管道应设在适当的位置，并确保管道与风机之间的紧密连接，避免漏风现象。

6.电气安装：风机的电气安装应符合相关的国家电气安装规范，电机的电源与电气设备应按要求联接。

7.加油润滑：按照风机生产商的要求，定期给风机的轴承和传动装置进行加油润滑。

二、风机验收要求1.安全防护：风机安装完成后，应检查和确认安全防护装置的安装是否符合规范，确保工作人员的安全。

2.风机性能：风机安装完成后，应进行性能测试，包括风机的风量和风压等参数是否符合设计要求。

3.噪声测试：风机的噪声测试应符合相关的噪声标准，确保风机的噪声控制在合理范围内。

4.振动测试：风机安装后应进行振动测试，测试结果应符合相关的振动标准，避免风机在运行过程中产生过大的振动。

5.温度测试：风机运行时的温度应定期进行监测，确保风机在正常运行温度范围内。

6.氧气浓度测试：当风机用于含有易燃或有害气体的场所时，应进行氧气浓度测试，确保氧气浓度符合安全要求。

7.风机电气系统测试：检查风机的电气系统是否联接良好，保证各个电气设备的正常运行。

8.安全标志和说明书：风机安装后，应在显眼的位置贴上安全标志，并附上风机的使用说明书。

风机的安装和验收对于保证风机的正常运行和工作效率起着重要作用，根据以上要求进行规范的安装和验收能够提高风机的使用寿命和安全性能。

风机基础工程施工管理方案1. 引言风机基础工程的施工是确保风机安全运行的重要环节。

本文档旨在提供一份详细的风机基础工程施工管理方案，包括施工前的准备工作、施工过程中的质量控制与安全管理、以及施工后的验收和总结。

2. 施工前准备工作在进行风机基础工程施工前，需要进行以下准备工作：2.1 确定施工计划制定详细的施工计划，明确施工时间、施工队伍、工程进度安排等。

2.2 确保施工材料质量对风机基础工程所需的材料进行质量检查，确保材料符合相关标准和要求。

2.3 设计施工方案根据实际情况制定适合的施工方案，包括基础挖掘、混凝土浇筑等。

3. 施工过程中的质量控制与安全管理在施工过程中，需要加强质量控制和安全管理，确保施工质量和人员安全。

3.1 质量控制- 对施工材料进行质量把关，定期进行检查和测试。

- 严格按照设计方案施工，确保施工质量符合要求。

- 建立施工质量档案，详细记录施工过程中的关键节点和质量检查情况。

3.2 安全管理- 制定详细的安全操作规程，并向施工人员进行培训和教育。

- 定期检查施工现场，确保施工过程中的安全措施得以落实。

- 配备必要的安全设备和防护用品，确保施工人员的人身安全。

4. 施工后的验收和总结风机基础工程施工完成后，需要进行验收和总结，确保施工质量和效果满足要求。

4.1 验收按照相关规定进行基础工程验收，确保基础工程质量达到设计要求。

4.2 总结对施工过程中遇到的问题和经验进行总结，提出改进建议，为今后类似项目提供参考。

5. 结论风机基础工程施工管理方案是确保风机安全运行的关键，通过施工前准备工作、施工过程中的质量控制与安全管理，以及施工后的验收和总结，能够有效地保证基础工程的质量和安全。

这份文档提供了一份简明的风机基础工程施工管理方案，供参考使用。

风机工程质量验收制度内容一、总则为加强对风机工程质量的管理和控制，确保工程质量符合相关标准和要求，特制定本验收制度。

本制度适用于公司内所有风机工程项目，所有风机工程必须按照本制度规定进行验收。

风机工程质量验收由公司质量管理部门负责组织实施，项目部负责配合执行。

二、质量验收范围1. 风机设备及配件的安装质量；2. 风机系统的调试、运行及性能测试情况；3. 风机工程的整体质量及合规性。

三、质量验收程序1. 初步验收（1）项目部准备材料项目部需准备完整的工程资料，包括设计图纸、工程合同、技术协议等文件，以便验收人员对工程进行初步评估。

（2）现场勘查验收人员对风机工程现场进行勘查，检查设备及配件的安装情况，验证工程过程是否符合相关标准和要求。

（3）整理资料验收人员整理勘查结果及现场情况，准备初步验收报告。

（4）初步验收会议质量管理部召集初步验收会议，与项目部共同讨论工程情况，确定工程是否符合验收标准。

2. 中期验收（1）检查工程过程项目部需定期报告风机工程进展情况，质量管理部及时跟进工程进度，对工程过程进行检查并给予指导。

（2）验证工程质量质量管理部抽查现场质量，确认设备安装及调试情况，对工程合规性进行核查。

（3）中期验收会议质量管理部召集中期验收会议，与项目部共同讨论工程质量及进展情况，确定是否符合验收标准。

3. 终期验收（1）完成工程验收项目部完成风机工程设备安装、调试及运行测试工作后，向质量管理部提交完工验收申请。

（2）验收准备质量管理部组织验收人员进行终期验收，检查工程质量及合规性，确保符合相关标准和要求。

（3）终期验收会议质量管理部召集终期验收会议，与项目部共同讨论工程验收结果，确认工程质量，并签署验收报告。

四、质量验收内容1. 设备安装质量（1）风机设备安装是否符合设计要求；（2）设备配件是否齐全且正确安装；（3）设备连接处是否严密，无漏风漏水现象。

2. 调试及运行情况（1）风机系统是否正常运行；（2）设备参数设置及调试是否符合要求；（3）设备运行过程中是否存在异常情况。

风力发电工程施工及验收标准一、施工标准风力发电工程施工标准是确保工程质量的重要依据。

在进行风力发电工程施工时，必须严格按照相关标准进行实施，确保施工过程中的安全和质量。

以下是风力发电工程施工的标准要求：1. 基础施工标准- 地基处理：针对不同地质条件，采取相应的地基处理措施，确保风力发电站的基础稳固。

- 钢筋混凝土浇筑：按照设计要求进行钢筋布置和混凝土浇筑，保证基础的强度和耐久性。

2. 风机安装标准- 风机安装：根据风机制造商提供的安装要求，精确安装各部件，保证风机的正常运行。

- 系统调试：进行风机系统的调试工作，确保整套设备的协调运行。

3. 输电线路标准- 输电线路铺设：按照设计要求进行输电线路的铺设，并采取防腐措施，延长线路的使用寿命。

- 接地系统：确保输电线路的接地系统正常运行，防止雷击等意外事件发生。

4. 风电场环境保护标准- 施工环境保护：严格遵守环境保护法律法规，建立施工垃圾分类处理制度，减少对周边环境的影响。

- 噪音控制：采取有效措施控制风力发电站运行产生的噪音，避免影响周边居民的生活。

二、验收标准风力发电工程的验收是保证工程质量合格的必要环节。

验收标准应涵盖工程的各个方面，确保风力发电工程的安全可靠性。

1. 机械设备验收标准- 风机转速：核对风机转速是否符合设计要求，确保发电效率。

- 运行稳定性：对风机的运行情况进行长时间监测，确保设备运行稳定。

2. 输电线路验收标准- 输电效率：检测输电线路的电气参数是否符合设计要求，确保输电效率达标。

- 绝缘测试：进行输电线路的绝缘测试，确保线路运行安全可靠。

3. 环境保护验收标准- 大气排放：检测风力发电站的大气排放是否合乎标准，减少对环境的污染。

- 垃圾处理：审核风力发电站的垃圾分类处理情况，确保环境保护措施到位。

通过严格执行风力发电工程的施工及验收标准，可以有效确保工程的质量和安全性，推动风力发电行业的可持续发展。

希望各相关单位和工程施工方能严格执行相关标准，共同促进我国风力发电事业的发展。

风电风机基础工程质量验收记录
(总19页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
土方开挖工程质量验收记录
项目名称：宁夏盐池风电场（王乐井牛记圈）马斯特工程工程编号：
预埋件安装质量验收记录
混凝土垫层质量验收记录项目名称：宁夏盐池风电场（王乐井牛记圈）马斯特工程工程编号：
王乐井马斯特风电场（）工程
风机锚笼安装验收记录
项目名称：工程编号：
钢筋加工质量验收记录项目名称：宁夏盐池风电场（王乐井牛记圈）马斯特工程工程编号：
钢筋安装质量验收记录项目名称：宁夏盐池风电场（王乐井牛记圈）马斯特工程工程编号：
现浇混凝土模板安装工程质量验收记录表项目名称：宁夏盐池风电场（王乐井牛记圈）马斯特工程工程编号：
混凝土原材料及配合比设计质量验收记录项目名称：宁夏盐池风电场（王乐井牛记圈）马斯特工程工程编号：
混凝土施工质量验收记录项目名称：宁夏盐池风电场（王乐井牛记圈）马斯特工程工程编号：
现浇混凝土结构外观及尺寸偏差质量验收记录项目名称：宁夏盐池风电场（王乐井牛记圈）马斯特工程工程编号：
模板拆除工程质量验收记录项目名称：宁夏盐池风电场（王乐井牛记圈）马斯特工程工程编号：
接地装置安装质量验收记录项目名称：宁夏盐池风电场（王乐井牛记圈）马斯特工程工程编号：
土方回填工程质量验收记录项目名称：宁夏盐池风电场（王乐井牛记圈）马斯特工程工程编号：
混凝土灌注桩工程质量验收记录表项目名称：宁夏盐池风电场（王乐井牛记圈）马斯特工程工程编号：
混凝土灌注桩（钢筋笼）工程质量验收记录表项目名称：宁夏盐池风电场（王乐井牛记圈）马斯特工程工程编号：
附件：钢筋数量检查表（天然地基）。

新能源风电项目风机基础施工方案2024年1月风机安装平台及风机基坑土石方施工方案1 开挖施工方法1.1 施工工艺流程定位粗放线、清除杂草→场平定位放线→地形方格网测量→截水沟开挖→场平土石方开挖→±0.00m场地排水沟开挖→基坑（基槽）定位放线→基坑（基槽）开挖至设计标高→基坑（基槽）排水沟开挖及清边检底、并验收移交。

1.2 施工方法（1）清除杂草：能用机械进行作业的采用机械进行清除，不能用机械作业的采用人工用刀、斧头平砍（割）清除杂草。

（2）土方开挖：采用挖掘机开挖装车、自卸汽车运输、卸土的方式开挖，挖除土方裸露岩石。

（3）场平开挖顺序：开挖以自上而下，严禁倒挖。

土方平衡遵循运距最短，就近平衡原则。

（4）边坡施工：场平及基坑四周的边坡按设计坡度实施，采用机械粗步成形、人工精细作业达到交验标准。

（5）基底处理：基底采用人工检底、清除杂物及松动土石达到交验条件；如开挖至持力层后基底不水平，则采用人工按设计或施工规范要求凿成台阶达到交验标准。

（6）土石方堆、弃：用于回填的土石料（开挖时选择的合格土石料）运至业主指定的已征用的临时堆场堆放；多余的土石料运至业主指定的已征用的弃土场弃置。

（7）施工道路：利用风电电场场内公路为施工道路。

（8）施工规模：根据施工进度安排及风电场场内道路施工情况，可同时进行两台风电机组安装场地场平及基础开挖施工。

（9）施工作业方式：采用流水作业方式施工，提高机械利用率缩短工期。

2 回填施工方法2.1填方施工工序填方区场地清理验收→由开挖区（堆料区）挖运合格的填料至填筑区→分段分层铺筑填料→机械摊平碾压（人工摊平夯实）至设计要求密实度→填方取样→合格后进行上层铺筑、碾压、取样循环作业直至达到设计填筑标高。

2.2 施工方法（1）回填施工前必须在旁站监理情况下进行所用土石料的最大干容重、最佳含水率试验。

（2）填方施工前应对回填区进行清理，将地面的杂物清理干净，排干积水，并对耕作土进行清除，并对原地面进行平整碾压，经业主及监理验收合格后方可进行回填施工。
