下载文档原格式
连铸连轧知识点一、连铸工艺的发展连铸是钢铁生产中重要的工艺环节，其发展历程与钢铁工业的整体发展密切相关。
自20世纪50年代初连铸技术诞生以来，它一直是提高钢铁生产效率和降低成本的重要手段。
随着科技的进步和环保要求的提高，连铸工艺也在不断发展和改进。
二、连铸工艺的基本原理连铸是一种连续铸造的工艺，其基本原理是将熔融的钢水通过结晶器冷却并形成凝固的铸坯，然后将铸坯连续地从结晶器中拉出，通过轧机进行轧制，最终得到所需的钢材。
三、连铸工艺的特点1、高效性：连铸工艺可以实现连续生产，提高生产效率，降低能耗。
2、节能性：相比传统的模铸工艺，连铸工艺可以节约能源，降低生产成本。
3、灵活性：连铸工艺可以根据市场需求生产不同规格、不同种类的钢材。
4、环保性：连铸工艺可以减少废弃物的产生，降低环境污染。
四、连铸工艺的应用范围连铸工艺广泛应用于各种钢铁产品的生产，包括板材、带材、型材、管材等。
随着技术的发展，连铸工艺也逐渐应用于有色金属、稀有金属等领域。
五、连铸工艺的未来发展方向随着科技的不断发展，连铸工艺的未来发展方向主要集中在以下几个方面：1、智能化：利用先进的自动化技术和智能化设备，提高生产过程的自动化水平和生产效率。
2、绿色化：进一步降低能耗和废弃物排放，实现生产过程的环保和可持续发展。
3、高效化：研发更高效的连铸技术，提高生产速度和产品质量。
薄板坯连铸连轧轧制区组织模拟薄板坯连铸连轧是一种高效、节能的钢材生产工艺，具有较高的生产效率和产品质量。
在轧制过程中，钢材的组织形态和性能特点对产品的质量和使用性能具有重要影响。
因此，薄板坯连铸连轧轧制区组织模拟成为了一个备受的研究领域。
通过组织模拟，可以深入了解轧制过程中材料的组织变化和性能特点，为工艺优化和产品性能提升提供理论支持和实践指导。
薄板坯连铸连轧轧制区背景及基础概念薄板坯连铸连轧是指将液态钢水倒入薄板坯连铸机中进行连续铸造，然后将连铸坯送入轧机进行连续轧制。
连铸连轧知识点连铸和连轧是金属工业中常见的两个工艺过程。
连铸是指将液态金属连续铸造成坯料的过程，而连轧是指将坯料经过一系列压制和变形操作，连续地轧制成所需尺寸的金属板、带材或线材的过程。
本文将介绍连铸和连轧的基本概念、工艺流程和主要应用。
一、连铸连铸是一种高效的金属铸造技术，具有生产速度快、坯料质量好等优点。
连铸主要应用于钢铁、铜、铝等金属的生产中。
1. 连铸的基本原理连铸的基本原理是将熔融的金属通过连续浇注的方式，直接铸造成连续的坯料。
具体原理如下：首先，将金属熔融至液态，并通过加热设备保持在一定温度范围内；然后，通过连续浇注系统，将熔融金属均匀地注入到连铸结晶器中；在连铸结晶器中，通过冷却剂的作用，使金属迅速凝固，并形成坯料；最后，通过一系列传动装置，将连续产生的坯料送往下游的轧制设备或其他后续处理过程中。
2. 连铸的工艺流程连铸的工艺流程一般包括以下几个关键步骤：（1）冶炼：将矿石等原料经过熔炼处理，得到液态的金属合金；（2）调温：通过加热设备将金属保持在一定的液态温度；（3）连续浇注：通过连续浇注系统，将熔融金属注入到连铸结晶器中；（4）结晶与凝固：在连铸结晶器中，通过冷却剂的作用，使金属迅速凝固，并形成坯料；（5）切割和输送：将连续产生的坯料切割成合适的长度，并送往下游的加工设备。
3. 连铸的应用连铸广泛应用于钢铁、铜、铝等金属的生产中。
在钢铁工业中，连铸可以直接将炼钢铁水铸造成连续坯料，用于后续轧制成钢板和钢材。
在有色金属工业中，连铸可以将液态金属铸造成连续的板材、带材和线材，用于制造电线电缆、汽车零部件等产品。
二、连轧连轧是一种将金属坯料经过多道次的压制和变形操作，连续地轧制成所需尺寸的金属板、带材或线材的工艺过程。
连轧具有高效快速、坯料成形完整等特点，广泛应用于钢铁、有色金属等工业领域。
1. 连轧的基本原理连轧的基本原理是通过一系列的压制和变形操作，使金属坯料逐渐减小厚度、增大长度，并达到所需的尺寸要求。
连铸连轧生产工艺连铸连轧是一种高效率的金属加工工艺，该工艺将铁水连续浇注到连铸机中，在连铸机上将铁水快速冷却成坯料，然后通过连轧机进行连续轧制，最终得到所需的产品。
本文将对连铸连轧生产工艺进行详细介绍。
连铸连轧工艺由连铸机和连轧机两个主要部分组成。
首先是连铸机，连铸机由多个连续结构的浇铸模具组成，每个模具都有一个铸型腔用于接收铁水。
当一炉铁水被完全倒入后，连铸机开始工作。
铁水经过喷嘴喷入铸型腔中，经过快速冷却后形成坯料。
冷却有很多方式，常见的是通过水喷淋冷却或者通过内部的冷却器冷却。
冷却后的坯料时不时地剪断，并通过辊道传输到连轧机。
连轧机是将坯料连续轧制成所需产品的装置。
一般来说，连轧机由多个辊子组成，可以将坯料不断地通过辊子间的空隙进行轧制。
辊子通常分为多个工作辊和支持辊，工作辊是主要负责轧制的，而支持辊则是用于支撑坯料并平衡力的。
通过控制辊子的速度和间隙，可以使坯料在连轧机中快速变形，从而得到所需形状的产品。
例如，钢坯可以通过连轧机轧制成钢板，钢棒等。
连铸连轧工艺相比传统的离散铸造和轧制工艺，具有许多显著优点。
首先，连铸连轧工艺可以实现连续生产，从而提高生产效率。
相比离散铸造和轧制工艺，连铸连轧工艺减少了产品在生产过程中的停留时间，有效减少生产周期，提高了生产效率。
其次，连铸连轧工艺可以减少产品的变形和出现缺陷的可能性。
在连铸连轧过程中，坯料的变形是在连续产生的，产品形状相对稳定，因此可以减少变形和出现缺陷的可能性。
同时，由于坯料在连轧过程中受到很大压力的作用，使其内部结构更加紧密，提高了产品的强度和硬度。
最后，连铸连轧工艺还可以减少能耗并降低生产成本。
连续生产可以减少能耗浪费，同时由于工艺参数的控制更加精准，可以减少废品率，降低了生产成本。
总之，连铸连轧是一种高效率的金属加工工艺，通过连续的铸造和轧制过程，可以快速地生产出所需的产品。
其优点包括高生产效率，减少变形和缺陷的可能性，降低能耗和生产成本等。

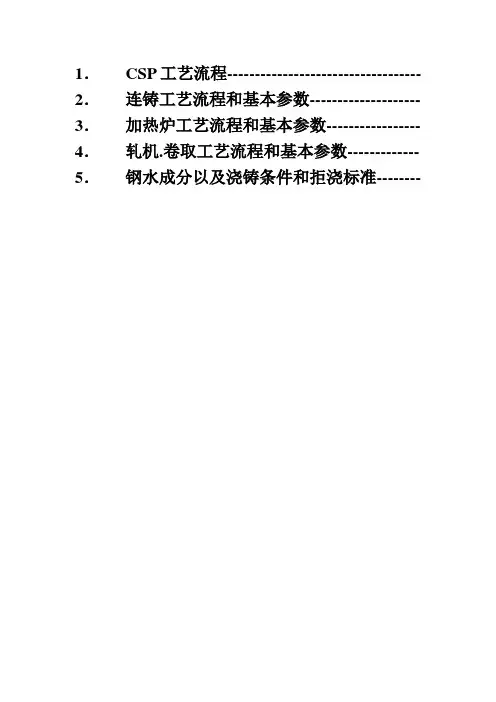

1．CSP工艺流程----------------------------------- 2．连铸工艺流程和基本参数-------------------- 3．加热炉工艺流程和基本参数----------------- 4．轧机.卷取工艺流程和基本参数------------- 5．钢水成分以及浇铸条件和拒浇标准--------连铸工艺流程和基本参数1.工艺流程2．主要工艺参数♦浇铸断面：宽度900-1680mm厚度68-52mm（70mm结晶器）♦浇铸速度：C<0.08% max 5.5m/minC>0.15% max 4.5m/min上引锭杆速度： 4.0m/min♦铸坯导向段长度：8065mm♦顶弯半径：3250mm♦中间包公称容量：36t 液面深度1100mm 溢流容量：38t 液面深度1150mm ♦铸坯定尺：10m-38m大包容量 120t承载能力：2×200t回转半径：5500mm♦中间包车承载能力：62.5 t运行速度： 1.5/15 m/min中间包车升降行程：600mm中间包车升降速度：60mm/s12结晶器振动振幅：±10mm(max)选择振幅±3mm 振频 400次/分(max)±5mm 振频250次/分(max)3．浇钢操作3.1钢水的温度测定液态钢水的温度测定采用人工浸入型一次性热电偶来进行。
用测量方式采用测量，测温系统精度为±3℃。
如果中间包测温T中间包<T液相线+15℃或T中间包>T液相线+48℃，则须补测。
3.23.6浇注周期与拉速匹配关系5. 中间包工艺参数5.1中间包耐火材料的组成及各部分的功能1 2 3 4 5 67 8910115.2中间包相关技术参数中间包几何尺寸基本参数中间包底面距结晶器上口距离 398mm浸入式水口底面距结晶器上口距离 422mm浸入式水口的对中偏差≯±2mm浸入式水口距塞棒的距离 3510mm冲击板中心距挡墙距离 500mm注流保护套管浸入深度 400 mm挡墙距中包底面距离 200 mm挡墙距第一堤坝的距离 150 mm第二堤坝距塞棒距离 660 mm包衬总厚度 210 mm包衬保温层厚度 30 mm包衬永久层厚度 150 mm包衬工作层厚度 30 ~ 50mm水口高出工作层 10 mm水口伸出中包底面 825±5 mm加热炉工艺流程和基本参数一.加热原理1、钢加热的目的a.提高钢的塑性，以降低钢在热加工时的变形抗力，从而减少轧制中轧辊的磨损和断辊等机械设备事故。
连铸连轧工艺及设备连铸连轧全称连续铸造连续轧制（英文：Continue Casting Direct Rolling，简称CCDR），是把液态钢倒入连铸机中铸造出钢坯（称为连铸坯），然后不经冷却，在均热炉中保温一定时间后直接进入热连轧机组中轧制成型的钢铁轧制工艺。
连铸连轧巧妙地把铸造和轧制两种工艺结合起来，相比于传统的先铸造出钢坯后经加热炉加热再进行轧制的工艺具有简化工艺、改善劳动条件、增加金属收得率、节约能源、提高连铸坯质量、便于实现机械化和自动化的优点。
连铸生产工艺对连铸设备的要求如下：- 必须适合高温钢水由液态变成液固态，又变成固态的全过程。
- 必须具有高度的抗高温，抗疲劳强度的性能和足够的强度。
- 必须具有较高的制造和安装精度，易于维修和快速更换，充分冷却和良好的润滑等。
连铸流运行轨迹将连铸机分为立式连铸机、立弯式连铸机、弧形连铸机、椭圆形连铸机和水平连铸机：- 立式连铸机：此铸机坯壳冷却均匀，且不受弯曲矫直作用，故不宜产生内部和表面裂纹，有利于夹杂物上浮，但其设备高度大，操作不方便，投资费用高，设备维护及事故处理难，铸坯断面和定长及拉速受限，并且铸坯因钢水静压力大，板坯股肚变形较突出。
- 立弯式连铸机：铸机的中间包，结晶器，导辊，引锭杆沿垂线分布。
拉矫机切割机沿水平布置，浇注和冷却凝固在垂直方向上完成，完全凝固后被顶弯90°，进入弯曲段，在水平方向出坯，它的铸机高度比立式下降，运输方便，可适合较长定尺的要求，但由于增加了一次弯曲和矫直，一造成裂纹。
- 弧形连铸机：分为单点矫直弧形连铸机，多点矫直弧形连铸机，直结晶器弧形连铸机。
- 单点矫直弧形连铸机：高度比立式、立弯式低，故设备重量轻，投资费用低，安装和维修方便，钢水对铸坯的静压力小，可减少因股肚造成的内列和偏析，有利于提高拉速改善铸坯质量。
缺点是钢水凝固过程中，非金属夹杂物有向弧内聚焦的倾向，一造成铸坯内部杂物分布不均匀。
- 多点矫直弧形连铸机：优点是固液界面变形率降低铸坯带液芯矫直时，不产生内部裂纹，有利于提高拉速。
连续铸造及其与轧制的衔接工艺1. 引言连续铸造是一种现代化的铸造工艺，它与传统的间歇铸造相比具有更高的生产效率和质量控制能力。
随着工业技术的发展，连续铸造在轧制过程中的应用也越来越广泛。
本文将介绍连续铸造的基本原理和与轧制的衔接工艺。
2. 连续铸造的原理连续铸造是通过在连铸机上连续铸造金属坯料，将熔融金属倒入预先制备好的连续浇注铸模中，经过一系列冷却和凝固过程，最终形成所需的连续坯料。
连续铸造具有以下几个主要特点：•产量高：连续铸造可以实现连续、自动化生产，生产效率高于传统的间歇铸造。
•质量可控：由于冷却和凝固过程的控制，连续铸造可以获得均匀的结晶组织，从而提高材料的力学性能和物理性能。
•节省能源：连续铸造的过程中可以充分利用余热和余能，提高能源利用效率。
3. 轧制与连续铸造的衔接工艺在连续铸造生产的金属坯料经过冷却和凝固后，需要进行进一步的加工，其中轧制是最常用的一种加工方式。
轧制是利用辊轧机将金属坯料进行塑性变形，最终得到所需的板材、型材或管材。
轧制与连续铸造的衔接工艺主要包括以下几个步骤：3.1 金属坯料的预热在连续铸造后的金属坯料中，由于冷却和凝固过程的影响，金属坯料温度较低，不利于轧制操作。
因此，需要对金属坯料进行预热处理，将其温度提高到适合轧制的范围。
3.2 理化性能测试在进行轧制前，需要对金属坯料进行理化性能测试，以确保其符合轧制要求。
测试项目包括金属材料的化学成分、力学性能和物理性能等。
3.3 轧制机的调试轧制机是进行轧制操作的关键设备，调试工作包括辊轧机的调整和辊轧力的设定，以保证轧制过程中金属坯料的塑性变形符合要求。
3.4 轧制过程的控制轧制过程中，需要对金属坯料的温度、厚度、宽度等进行实时监控和控制。
一般采用自动控制系统，通过传感器和控制算法，对轧制参数进行调整，以实现所需的轧制结果。
3.5 轧制后的检验和修整轧制后的金属板材、型材或管材需要进行质量检验，包括外观质量、尺寸精度和力学性能等。
