数控加工课程设计说明书范本

数控编程与加工课程设计说明书（宋体一号）—螺旋千斤顶（宋体二号）专业名称：机械设计制造及其自动化（宋体，小3加粗）（楷体，小3）班级：机5-1姓名：赵晓阳学号：15指导教师姓名：×××职称：×××目录（宋体2号）一、设计目的和要求（宋体小四号） (1)二、总体方案要求 (2)三、螺旋杆的数控加工工艺及编程说明 (3)一、设计目的和要求(标题1 华文中宋，小2）1．设计目的（标题2，黑体，小三，加粗）通过数控编程与加工课程设计，掌握利用所说学知识对被加工工件进行数控加工工艺分析、编制加工程序及确定加工方法等设计过程、内容、方法及手段。

培养学生综合利用多学科知识独立进行设计的能力，充分发挥学生的主观能动性，提高自主创新，团结合作、组织协调能力以及专业软件和计算机的应用能力等，为后续毕业设计奠定基础。

（宋体，小4，行距20磅）2．设计要求（标题2，黑体，小三，加粗）1）.零件的工艺分析(标题3，黑体，四号加粗)(1)．数控加工工艺的主要内容(2)．数控加工工艺的基本特点(3)．数控加工零件的合理选择(4)．加工方法的选择与加工方案的确定(5)．工序与工步的划分(6)．零件的安装与夹具的选择(7)．刀具的选择与切削用量的确定(8)．对刀点和换刀点的确定(9)．加工路线的确定2）. 程编中工艺指令的处理在数控机床上加工零件的动作都必须在程序中用指令方式事先予以规定，在加工中由机床自动实现。

我们称这类指令为工艺指令。

这类指令有国际标准，即准备功能指令G 辅助功能指令M 两大类。

在编制加工程序时，必须按程编手册正确选用和处理。

（宋体，小4，行距20磅）三、螺旋杆的数控加工工艺及编程说明(标题1 华文中宋，小2）1.零件图的工艺分析（标题2，黑体，小三，加粗）1）零件图样（宋体 四号）图1 轴类零件图（螺旋杆）（黑体，五号）表1 螺旋杆加工刀具卡片（黑体，五号， 表格选自动套用格式中的简明型1）注：所以的全文全选然后选Times New Roman。

虎钳___数控编程与加工课程设计说明书一、课程设计的目的和意义数控编程与加工是现代制造领域非常重要的一门技术。

随着科技的发展，数控机床在工业生产中的应用越来越广泛，因此，培养掌握数控编程与加工技术的专业人才具有非常重要的意义。

本课程设计旨在通过设计一系列的实践项目，帮助学生提高数控编程与加工技能，培养思维能力和实践能力，为将来的工作做好充分准备。

二、教学目标本课程设计旨在培养学生以严谨的态度和科学的方法，掌握数控编程与加工的基本理论和实践技术，具备独立完成数控编程与加工任务的能力。

具体目标如下：1.掌握数控机床的基本原理和结构，了解常见数控机床的特点及应用领域；2.熟悉主要数控编程语言，能独立编写数控程序；3.熟悉数控加工工艺流程，能根据零件图纸编写加工工艺；4.能够使用数控机床进行加工操作，掌握加工过程中的安全注意事项和操作技巧；5.具备分析和解决数控加工过程中出现的问题的能力。

三、教学内容和安排本课程设计主要包括以下内容：1.数控机床的基本原理和结构1.1数控机床的分类和特点1.2数控机床的基本组成部分和工作原理1.3常见数控机床的应用领域和特点2.数控编程语言2.1常见的数控编程语言及其特点2.2数控程序的编写规范和要求2.3数控程序的调试和优化3.加工工艺流程3.1零件图纸分析和工艺规程编写3.2材料选择和切削参数的确定3.3加工工艺计划和工时预算4.数控机床的操作技巧4.1数控机床的操作界面和操作流程4.2加工刀具的选用和安装4.3加工工艺和工序的调整4.4加工过程中的常见问题分析和解决方法四、教学方法和手段为了达到教学目标，本课程设计将采用多种教学方法和手段，包括理论讲解、案例分析、实践操作、实验研究等。

1.理论讲解：通过课堂讲解，向学生介绍数控编程与加工的基本理论和原理，帮助学生建立正确的学习框架和思维方式。

2.案例分析：通过分析实际加工项目的案例，让学生了解实际生产中的数控编程与加工应用，培养他们分析和解决实际问题的能力。

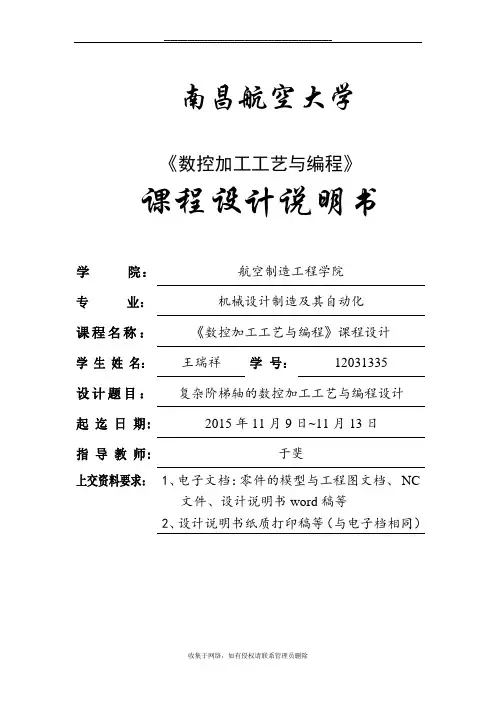

南昌航空大学《数控加工工艺与编程》课程设计说明书学院：航空制造工程学院专业：机械设计制造及其自动化课程名称：《数控加工工艺与编程》课程设计学生姓名：王瑞祥学号：12031335设计题目：复杂阶梯轴的数控加工工艺与编程设计起迄日期:2015年11月9日~11月13日指导教师:于斐上交资料要求：1、电子文档：零件的模型与工程图文档、NC文件、设计说明书word稿等2、设计说明书纸质打印稿等（与电子档相同）课程设计任务书1．设计目的：本课程设计是《CAM 技术与应用》课程配套的实践性教学环节，要求学生在学完该课程后，结合前期所学相关知识，通过查阅资料、设计某中等复杂程度零件的机械加工工艺过程，并重点熟悉其中数控加工自动编程与应用的内容。

通过设计使学生掌握零件的建模、工程图与数控编程的设计方法，并撰写设计说明书，达到一次综合数控加工工艺与编程的训练目的。

2．设计内容与要求（包括原始数据、技术参数、设计要求等）：2.1原始数据：教师指定或学生自行设计一个中等复杂程度的含有数控加工要求的零件（零件结构要求包含 UG 中不少于两种不同类别的加工方式：即零件结构中包含普通加工机床不便或不能加工的几何结构特征，并至少用到 UG 中的平面铣、型腔铣、固定轴轮廓铣、孔或孔系加工、车削加工中的两种加工方法），并完成其三维建模与工程图设计工作。

2.2技术要求：数控加工的内容是基于三轴数控铣床或加工中心或二轴数控车床加工为主，按照单件小批量生产纲领，默认为典型材料 45 钢（允许指定其他材料）。

2.3设计要求：设计要求完成以下工作：1）零件三维建模与工程图设计。

2）零件的加工工艺过程设计。

（允许在设计说明数中完成）3）基于 UG 的数控加工编程设计（包括：工件坐标系与毛坯的设定，刀具的设定，加工方法的设定（粗、半精和精加工等），编程过程中的相关参数设定，生成数控加工轨迹并分析，加工模拟的仿真，后处理生成 N 加工代码。

）4）撰写设计说明书。

《数控编程》课程设计姓名：系别：专业：班级：指导教师：学号：新乡学院2013年 12 月目录前言··························································································错误！未定义书签。

课程设计任务书··········································································错误！未定义书签。

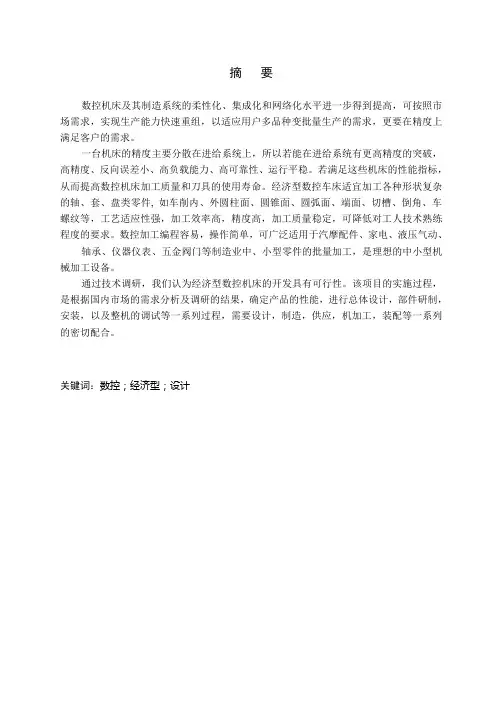

摘要数控机床及其制造系统的柔性化、集成化和网络化水平进一步得到提高，可按照市场需求，实现生产能力快速重组，以适应用户多品种变批量生产的需求，更要在精度上满足客户的需求。

一台机床的精度主要分散在进给系统上，所以若能在进给系统有更高精度的突破，高精度、反向误差小、高负载能力、高可靠性、运行平稳。

若满足这些机床的性能指标，从而提高数控机床加工质量和刀具的使用寿命。

经济型数控车床适宜加工各种形状复杂的轴、套、盘类零件, 如车削内、外圆柱面、圆锥面、圆弧面、端面、切槽、倒角、车螺纹等，工艺适应性强，加工效率高，精度高，加工质量稳定，可降低对工人技术熟练程度的要求。

数控加工编程容易，操作简单，可广泛适用于汽摩配件、家电、液压气动、轴承、仪器仪表、五金阀门等制造业中、小型零件的批量加工，是理想的中小型机械加工设备。

通过技术调研，我们认为经济型数控机床的开发具有可行性。

该项目的实施过程，是根据国内市场的需求分析及调研的结果，确定产品的性能，进行总体设计，部件研制，安装，以及整机的调试等一系列过程，需要设计，制造，供应，机加工，装配等一系列的密切配合。

关键词：数控；经济型；设计目录摘要 (1)目录 (2)1. 总体方案设计 (3)1.1 设计任务 (3)1.2 总体方案确定 (3)2．经济型数控车床进给运动机械部件设计 (3)2.1 系统脉冲当量 (4)2.2 切削力计算 (4)2.2.1 纵车外圆 (4)2.2.2 横切端面 (5)2.3 滚动螺旋副选型计算与验算 (5)2.3.1 纵向进给丝杠 (5)2.3.2 横向进给丝杠 (7)2.3.3 滚珠丝杠副几何参数 (9)2.4 齿轮传动比计算 (9)2.4.1 纵向进给齿轮传动比计算 (9)2.4.2 横向进给齿轮传动比计算 (10)2.5 步进电机的计算与选型 (10)2.5.1 等效转动惯量计算 (10)2.5.2 电机力矩计算 (11)2.5.3 步进电机性能验算 (12)2.5.4 步进电机型号确定及主要参数列表： (13)3. 电气控制原理图设计 (14)3.1 CPU的选择 (14)3.2 芯片的介绍 (15)4. 数控加工编程设计 (18)4.1 加工零件图 (18)4.2 加工工艺卡的编写 (19)4.2 加工程序的编写 (20)总结 (25)参考文献 (26)1. 总体方案设计1.1 设计任务设计一个经济型数控车床进给系统机械部件及数控加工编程设计。

数控技术课程设计说明书(doc 32页)《数控编程》课程设计姓名：武刚刚系别：机电工程学院专业：机械设计制造及其自动化班级：12级机自专升本1班指导教师：陈小静学号：12042010119目录1.................................. 课程设计任务书21.1、 ................................ 目的与要求21.2、课程设计内容 (2)1.3、课程设计步骤与方法 (2)1.4、课程设计说明书与图纸 (3)1.5、课程设计进度表 (3)2................................ 零件的数控工艺分析42.1、工艺分析 (4)2.2、工件定位与装夹 (6)2.3、机床的合理选用 (7)2.4、选择刀具和确定切削用量 (7)2.5、确定走刀路线 (9)3.................................. 轨迹坐标的计算113.1、基点坐标计算 (11)4................................ 数控加工程序的编制144.1、左半部分程序的编制 (14)4.2、右半部分程序的编制 (14)5............................. 加工程序的调试及运行结果165.1、仿真软件简介 (16)5.2、加工仿真过程叙述 (16)5.3、加工仿真结果 (21)总结 (29)参考文献 (30)1.课程设计任务书1.1、目的与要求数控技术课程设计是学习数控技术课程后进行的一个重要的实践教学环节，可提高学生的数控编程能力，加深对数控原理及数控机床结构的理解，为学生进一步学习数控机床知识及从事相关工作打下基础。

教学目的：本课程设计是学完数控技术之后，进行的实践性教学环节，它一方面要求学生能根据零件图，编制数控加工工艺，用ISO码编制数控加工程序，熟悉加工程序输入、检查、编辑及执行的方法，另一方面，为今后的毕业设计、今后从事数控加工进行一次综合训练。

先对毛坯预备热处理（调质处理）；用数控车床粗精车两端面打中心孔，再以两中心孔定位，粗车外圆轮廓，精车右端外圆轮廓，切槽。

再以外径为13.9的槽定位，粗精车左端外圆，钻铰孔、镗孔割内槽；最后再滚齿，插齿；最终热处理，再上磨齿机进行磨齿；完成整个零件的加工。

二、确定加工工艺方案（一）装夹方式及量具选择：数控车床夹具使用三爪卡盘自动定心夹具及顶尖；Y3150E滚齿机使用专用夹具，插齿机使用专用夹具，磨齿机使用专用夹具。

量具有游标卡尺，外径千分尺，百分表。

（二）加工顺序：1.备料，下料尺寸ф22×106的棒料，预备热处理2.车，粗精车右端面，钻中心孔3. 粗车，夹左端外圆顶中心孔定位，粗车右端外圆各部，留单边余量0.24、精车，夹左端外圆顶中心孔定位，精车右端外圆各部至图纸所示。

5、切1.1mm宽的槽6、用3.5mm切槽刀切3.5mm处，4.6mm处以及12mm处，加之外径为13.9的T型槽至图纸所示。

7、掉头夹直径12处外圆,粗精车左端端面及外圆8、钻镗直径为9的孔9、镗直径为12.5的孔。

10、割宽5mm的内槽。

11、钻直径5和4的顶孔。

12、铣键槽13、滚齿机滚右端齿14、插齿机插内齿轮。

15、倒角，倒棱16、最终热处理17、磨齿机磨齿18、终结检验（三），切削用量选择（镗车削）数控车削加工中的切削用量包括：背吃刀量a、p主轴转速n或切削速度v、进给速度f v或进给c量f。

这些参数均应在机床给定的允许范围内选取。

车削用量的选择原则是粗车时，首先考虑选择尽可能打的背吃刀量a，其次选择较大p的进给量f ，最后确定一个合适的切削速度v 。

增大背吃刀量可使走刀次数减少，增大进给量f 有利于断屑。

精车时，加工精度和表面粗糙度要求较高，加工余量不大且较均匀，因此选择精车的切削用量时，应着重考虑如何保证加工质量，并在此基础上提高加工效率。

因此，精车时应选用较小的背吃刀量pa 和进给量f ，并选用性能高的刀具材料和合理的几何参数，以尽可能提高切削速度v. (1) 背吃刀量pa 的确定在工艺系统刚度和机床功率允许的情况下，应尽可能选择较大的背吃刀量，以减少进给的次数。

一、零件的分析说明由下图可知，此零件的毛坯是材料为40Gr，正火强度为HB129-229的六方体。

根据图形可以看出需要对毛坯进行铣槽加工，首先在零件上表面铣一深度为2mm的槽，然后再铣深度为10mm的圆弧槽。

在铣槽的时候要先进行粗加工除去槽中间部分的材料，然后对槽轮廓进行精加工。

由于加工零件上的四个圆弧槽的形状比较复杂，而且对于槽的侧面和底面都又粗糙度要求，因此需要进行数控加工以便保证零件的形状精度和粗糙度。

二、工艺路线的确定根据零件的加工轮廓可知，要对零件进行铣削加工，主要加工路径就是圆弧与直线的结合，总体来说加工路线比较明确，需要明确各圆弧与直线之间接触点的坐标与圆弧的铣削加工方向，然后在对零件进行加工程序的编制。

2.1 加工毛坯工艺路线制定为完成该零件全部加工要求，采用普通机床加工和数控机床加工相结合的方式，拟定工艺路线如下：粗铣左端面→粗铣右端面→精铣左端面→粗铣前端面→粗铣后端面→精铣前端面→粗铣上端面→粗铣下端面→精铣上端面毛坯外形工艺过程如下表所示：2.2 数控铣削加工工艺编制（1）平面加工方法的选择：数控铣床上加工平面主要采用端铣刀和立铣刀；对于凹凸零件的加工要选用立铣刀，根据加工余量和加工精度要求，需要精加工，采用一把精立铣刀和一把粗立铣刀。

（2）平面轮廓加工方法选择该零件的轮廓主要由直线和圆弧构成，因此可采用三坐标数控铣床两轴半联动加工。

（3）工序说明本工序的加工内容为除六面（已在普通铣床上加工完成）及孔（已在组合机床上加工完成）之外的所有表面，因此，加工部位包括凹槽内侧及底面、凸台外侧及上表面。

为尽量减少换刀次数以缩短辅助时间及按照工件表面性质及要求的原则之下，将加工分为粗加工、半精加工和精加工。

加工方案为：粗铣凹槽底面→粗铣凹槽外侧→粗铣凸台外侧→半精铣凹槽底面→半精铣铣凹槽外侧→半精铣铣凸台外侧→精铣凹槽底面→精铣铣凹槽外侧→精铣铣凸台外侧→半精铣凸台上端面→精铣凸台上端面工艺过程如下表所示：三、刀具、切削用量的选择（1）刀具的选择由于铣削槽的侧面粗糙度与铣削面积不相同，因此在切削过程终须使用不同的刀具。

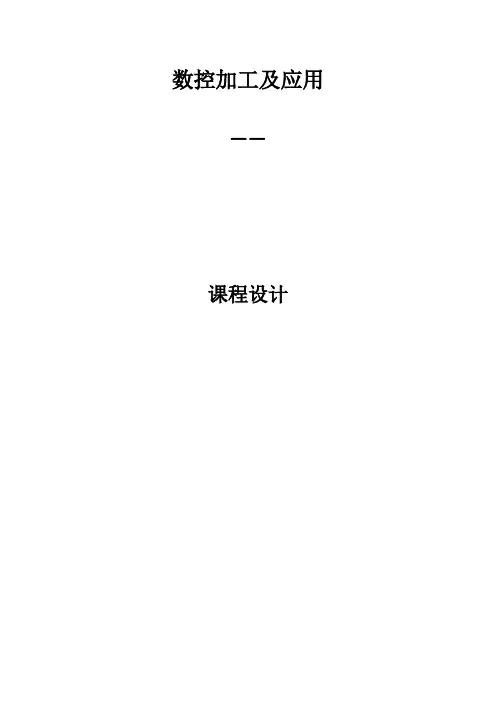

数控加工及应用——课程设计加工草图数控加工：图为一个由圆柱面，圆锥面，外圆弧面，外螺纹等构成的复杂的轴类零件，而且圆柱面加工精度较高，同时需要加工螺纹。

选择毛柸尺寸为150mm的棒料。

工艺分析：选用机床；车床（平身前置刀架）夹具；三角卡盘所用刀具毛柸形状编程坐标系、编程原点、对刀位置如下图所示。

对刀采用适切对刀法：1，安装工件。

2，手动调节刀具位置试碰工件。

3，沿Z轴方向适切一段并测量。

4沿X轴方向适切。

5对刀。

确定加工路线加工路线为；零件毛柸--------粗加工--------精加工具体加工过程为；先用粗，精车循环加工，在加工退刀槽，最后进行螺纹加工。

确定加工所用各种工艺参数编写程序单M03S800T0101G00 X200 Z20G70 U4.0 R5.0 P100 Q200 X2.0 Z2.0 N100 G01 X0 Z0G03 X50 Z-50 R25G01 W-20X60W-35X70W-25G03 X70 W-40 R25W-20X120W-15X140 W-10W-15N200 G00 X200 Z20 G71 P100 Q200M05T0100T0202G00 X80 Z-80G01 X50G32 P4000G00 X200 Z20T0200T0303G00 X100 Z20G01 X60G92 X59,2 F1X58.8X58.7G01 X100G00 X200 Z20M05M30加工前准备：工件坐标系建立（对刀）、长度、半径补偿值输入等自动（仿真）加工课程设计总结课程设计与编程包含了所学专业的所有知识，以及以前学过的课程，在数控加工中经常遇到一些轴类零件，其中轴类零件有些需要加工一些螺纹，倒角，圆弧等，所以在加工中一定要注意一些细节问题，选择合适的刀尖角度，走刀路线，之后选择加工参数，包括主轴转速切削用量等，最后综合考虑编写的加工程序进行程序校和首样适切，这就是课程设计的整个路线。

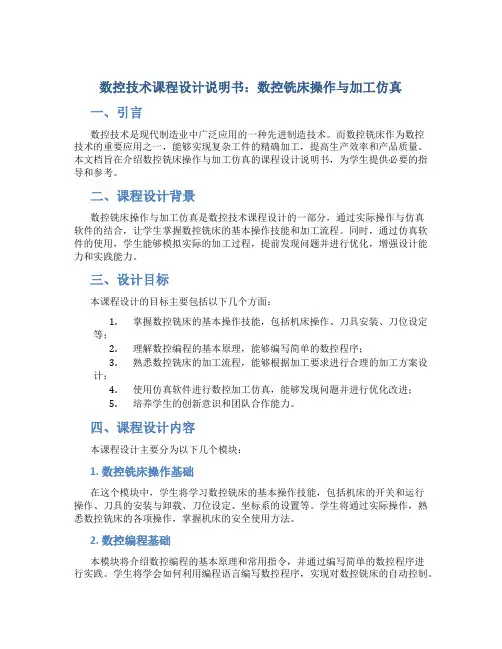

数控技术课程设计说明书：数控铣床操作与加工仿真一、引言数控技术是现代制造业中广泛应用的一种先进制造技术。

而数控铣床作为数控技术的重要应用之一，能够实现复杂工件的精确加工，提高生产效率和产品质量。

本文档旨在介绍数控铣床操作与加工仿真的课程设计说明书，为学生提供必要的指导和参考。

二、课程设计背景数控铣床操作与加工仿真是数控技术课程设计的一部分，通过实际操作与仿真软件的结合，让学生掌握数控铣床的基本操作技能和加工流程。

同时，通过仿真软件的使用，学生能够模拟实际的加工过程，提前发现问题并进行优化，增强设计能力和实践能力。

三、设计目标本课程设计的目标主要包括以下几个方面：1.掌握数控铣床的基本操作技能，包括机床操作、刀具安装、刀位设定等；2.理解数控编程的基本原理，能够编写简单的数控程序；3.熟悉数控铣床的加工流程，能够根据加工要求进行合理的加工方案设计；4.使用仿真软件进行数控加工仿真，能够发现问题并进行优化改进；5.培养学生的创新意识和团队合作能力。

四、课程设计内容本课程设计主要分为以下几个模块：1. 数控铣床操作基础在这个模块中，学生将学习数控铣床的基本操作技能，包括机床的开关和运行操作、刀具的安装与卸载、刀位设定、坐标系的设置等。

学生将通过实际操作，熟悉数控铣床的各项操作，掌握机床的安全使用方法。

2. 数控编程基础本模块将介绍数控编程的基本原理和常用指令，并通过编写简单的数控程序进行实践。

学生将学会如何利用编程语言编写数控程序，实现对数控铣床的自动控制。

3. 数控铣床加工流程在这个模块中，学生将学习数控铣床的加工流程和加工要求。

通过实际操作和案例分析，学生将学会如何根据加工要求制定合理的加工方案，并能够独立完成简单工件的数控加工。

4. 数控加工仿真本模块将引入数控加工仿真软件，学生将学习如何使用仿真软件进行数控加工仿真。

通过仿真软件，学生可以模拟实际加工过程，发现问题并进行优化改进，提高工件的加工精度和质量。
